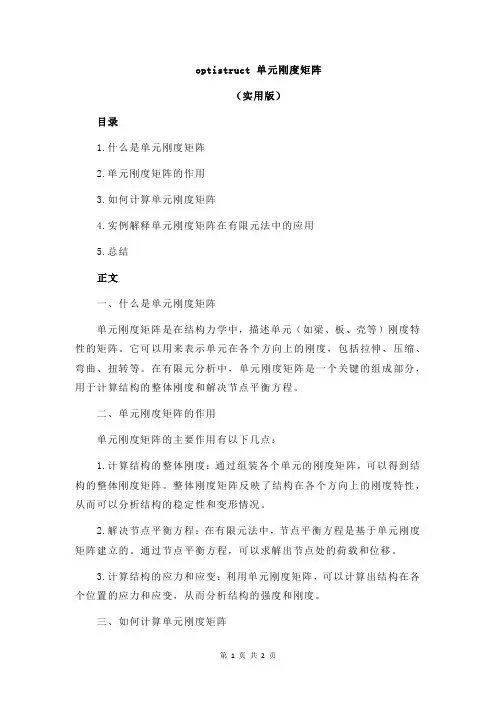

optistruct 单元刚度矩阵（实用版）目录1.什么是单元刚度矩阵2.单元刚度矩阵的作用3.如何计算单元刚度矩阵4.实例解释单元刚度矩阵在有限元法中的应用5.总结正文一、什么是单元刚度矩阵单元刚度矩阵是在结构力学中，描述单元（如梁、板、壳等）刚度特性的矩阵。

它可以用来表示单元在各个方向上的刚度，包括拉伸、压缩、弯曲、扭转等。

在有限元分析中，单元刚度矩阵是一个关键的组成部分，用于计算结构的整体刚度和解决节点平衡方程。

二、单元刚度矩阵的作用单元刚度矩阵的主要作用有以下几点：1.计算结构的整体刚度：通过组装各个单元的刚度矩阵，可以得到结构的整体刚度矩阵。

整体刚度矩阵反映了结构在各个方向上的刚度特性，从而可以分析结构的稳定性和变形情况。

2.解决节点平衡方程：在有限元法中，节点平衡方程是基于单元刚度矩阵建立的。

通过节点平衡方程，可以求解出节点处的荷载和位移。

3.计算结构的应力和应变：利用单元刚度矩阵，可以计算出结构在各个位置的应力和应变，从而分析结构的强度和刚度。

三、如何计算单元刚度矩阵单元刚度矩阵的计算方法取决于单元的类型和几何形状。

以下是计算单元刚度矩阵的一般步骤：1.确定单元的类型：根据结构的几何形状和受力特点，选择合适的单元类型，如梁单元、板单元、壳单元等。

2.计算单元的刚度：根据单元的类型和几何形状，计算单元在各个方向上的刚度。

对于梁单元，需要计算弯曲刚度和扭转刚度；对于板单元，需要计算弯曲刚度和扭转刚度；对于壳单元，需要计算弯曲刚度、扭转刚度和曲率刚度等。

3.组装单元刚度矩阵：根据单元的刚度，构建单元刚度矩阵。

对于梁单元，可以使用位移法或刚度法计算单元刚度矩阵；对于板单元和壳单元，需要考虑更多的因素，如材料性能、几何参数等。

四、实例解释单元刚度矩阵在有限元法中的应用假设有一个简支梁结构，我们需要分析其在承受均布荷载时的应力和应变。

首先，我们需要建立有限元模型，包括梁单元和节点。

然后，我们需要计算每个梁单元的刚度矩阵，包括弯曲刚度和扭转刚度。

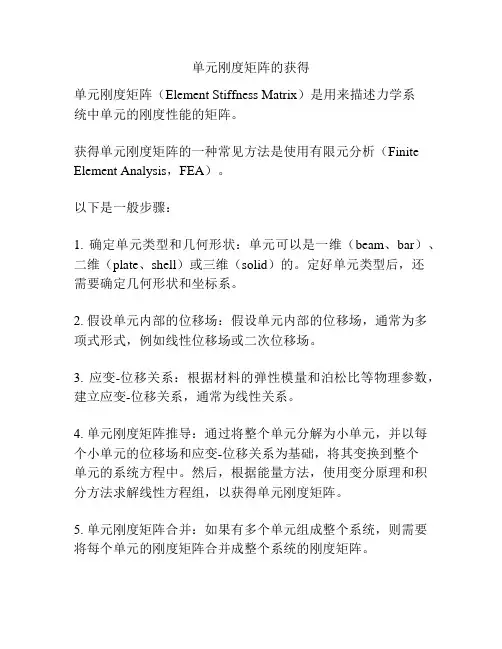

单元刚度矩阵的获得
单元刚度矩阵（Element Stiffness Matrix）是用来描述力学系
统中单元的刚度性能的矩阵。

获得单元刚度矩阵的一种常见方法是使用有限元分析（Finite Element Analysis，FEA）。

以下是一般步骤：
1. 确定单元类型和几何形状：单元可以是一维（beam、bar）、二维（plate、shell）或三维（solid）的。

定好单元类型后，还
需要确定几何形状和坐标系。

2. 假设单元内部的位移场：假设单元内部的位移场，通常为多项式形式，例如线性位移场或二次位移场。

3. 应变-位移关系：根据材料的弹性模量和泊松比等物理参数，建立应变-位移关系，通常为线性关系。

4. 单元刚度矩阵推导：通过将整个单元分解为小单元，并以每个小单元的位移场和应变-位移关系为基础，将其变换到整个
单元的系统方程中。

然后，根据能量方法，使用变分原理和积分方法求解线性方程组，以获得单元刚度矩阵。

5. 单元刚度矩阵合并：如果有多个单元组成整个系统，则需要将每个单元的刚度矩阵合并成整个系统的刚度矩阵。

需要注意的是，单元刚度矩阵的获得依赖于特定的单元类型和分析方法，因此具体的推导过程可能会有所不同。

同时，也可以使用商业有限元软件或数值计算软件来自动生成单元刚度矩阵。

单元刚度矩阵及其元素的特点
单元刚度矩阵是在有限元分析中使用的重要概念。

它是描述单
元内部应力和应变关系的工具，通常用于分析结构的强度和稳定性。

单元刚度矩阵的元素特点包括：
1. 对称性，单元刚度矩阵是对称的，即其(i, j)和(j, i)位置
的元素相等。

这是由于材料的弹性性质决定的，对称性简化了计算
过程。

2. 正定性，单元刚度矩阵是正定的，这意味着对于任意非零的
向量，其与单元刚度矩阵相乘后的结果仍为正数。

这一特性保证了
单元的稳定性和可靠性。

3. 局部坐标系，单元刚度矩阵的元素是相对于局部坐标系而言的，这意味着在全局坐标系下需要进行坐标变换才能得到全局刚度
矩阵。

4. 尺寸，单元刚度矩阵的尺寸取决于单元的自由度数量。

例如，对于二维单元而言，3节点三角形单元的单元刚度矩阵是6x6的，4
节点矩形单元的单元刚度矩阵是8x8的。

5. 形状函数的影响，单元刚度矩阵的元素受到所采用的形状函数的影响，不同的形状函数会导致不同的单元刚度矩阵。

总的来说，单元刚度矩阵的特点包括对称性、正定性、局部坐标系、尺寸和受形状函数影响。

这些特点对于理解和应用单元刚度矩阵在有限元分析中起着重要作用。

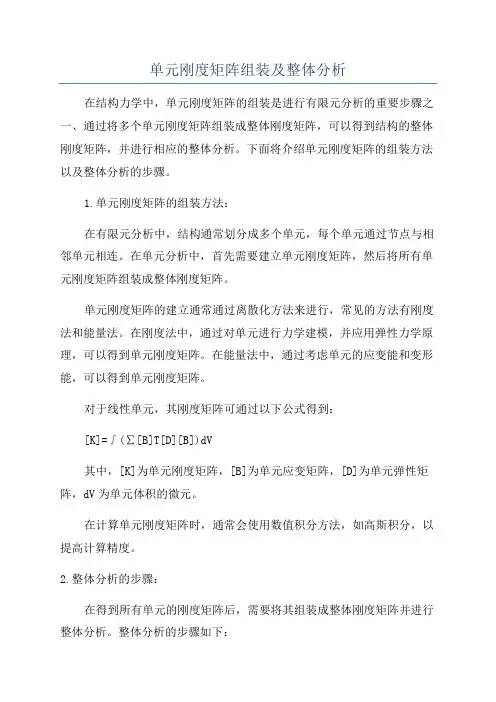

单元刚度矩阵组装及整体分析在结构力学中，单元刚度矩阵的组装是进行有限元分析的重要步骤之一、通过将多个单元刚度矩阵组装成整体刚度矩阵，可以得到结构的整体刚度矩阵，并进行相应的整体分析。

下面将介绍单元刚度矩阵的组装方法以及整体分析的步骤。

1.单元刚度矩阵的组装方法：在有限元分析中，结构通常划分成多个单元，每个单元通过节点与相邻单元相连。

在单元分析中，首先需要建立单元刚度矩阵，然后将所有单元刚度矩阵组装成整体刚度矩阵。

单元刚度矩阵的建立通常通过离散化方法来进行，常见的方法有刚度法和能量法。

在刚度法中，通过对单元进行力学建模，并应用弹性力学原理，可以得到单元刚度矩阵。

在能量法中，通过考虑单元的应变能和变形能，可以得到单元刚度矩阵。

对于线性单元，其刚度矩阵可通过以下公式得到：[K]=∫(∑[B]T[D][B])dV其中，[K]为单元刚度矩阵，[B]为单元应变矩阵，[D]为单元弹性矩阵，dV为单元体积的微元。

在计算单元刚度矩阵时，通常会使用数值积分方法，如高斯积分，以提高计算精度。

2.整体分析的步骤：在得到所有单元的刚度矩阵后，需要将其组装成整体刚度矩阵并进行整体分析。

整体分析的步骤如下：(1)确定结构的边界条件：边界条件是指结构的位移或载荷边界条件，如固支条件、弹簧支承等。

在进行整体分析前，需要确定结构的边界条件。

(2)根据结构的几何特征和边界条件，建立结构的刚度矩阵方程：[K]{u}={F}其中，[K]为整体刚度矩阵，{u}为结构的位移向量，{F}为结构的载荷向量。

(3)施加约束条件：根据结构的边界条件，将约束施加到整体刚度矩阵方程中。

这可以通过修改整体刚度矩阵和载荷向量中的相应行和列来实现。

(4)解方程：通过求解经过约束的整体刚度矩阵方程，可以得到结构的位移。

(5)计算应力和应变：根据结构的位移和单元的形状，可以计算出每个单元的应力和应变。

这可以通过单元的位移-应变关系来实现。

(6)结果分析：通过计算得到的位移、应力和应变，可以对结构进行进一步的分析和评估，如变形分析、应力分析等。

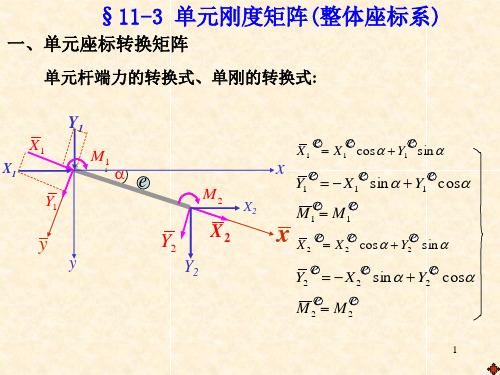

各单元的单元刚度矩阵一）杆件单元刚度矩阵局部坐标系中：整体坐标系中：αμαλsin ;cos ==二、）梁单元刚度矩阵剪弯梁局部坐标系下：坐标转换矩阵为：⎥⎦⎤⎢⎣⎡--=1111][l EA ke ⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡------=l EI l EI l EI l EI l EI l EI l EI l EI l EI l EI l EI l EI l EI l EI l EI l EI k z z z z z z z z z z z z z z z z e 46612266122661246612][223223223223[]⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--=ααααααααcos sin 00sin cos 0000cos sin 00sin cos T轴剪弯梁局部坐标系下：坐标转化矩阵为：三、）平面三节点三角形单元刚度矩阵{}[]{}e N δδ=⎥⎥⎦⎤⎢⎢⎣⎡=m j i m j i N N N N N N N 000000][ )(21y c x b a AN i i i i ++=； ),,(m j i i = j m m j i y x y x a -=，m j i y y b -=，j m i x x c -=。

单元为等腰直角三角形，直角边长为1。

泊松比为0，弹性模量为1。

（单元节点编号为逆时针i ，j ，m ；直角顶点为m ）[]⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡--------=l EI l EI l EI l EI l EI l EI l EI l EI l EA l EA l EI l EI l EI l EI l EI l EI l EI l EI l EA l EA K e 460260612061200000260460612061200000222322222223[]⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡--=1000000sin cos 0000sin cos 0000001000000cos sin 0000sin cos ααααααααT⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡------=23211212102302121110002*********][E k e 1)集中力：}{][}{P N R T e =⎭⎬⎫⎩⎨⎧⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧y x y x m m j j i i m m j j i i P P N N N N N N Y X Y X Y X p p ),(000000 2)体力：⎰⎰=tdxdy p N R T e }{][}{3）分布面力：⎰=s T e tds P N R }{][}{例题3：在均质、等厚的三角形单元ijm 的ij 边上作用有沿x 方向按三角形分布的载荷，求移置后的结点载荷。

rur r u r =-+=πππεθ22)(2由于各点在圆周方向上无位移，因而剪应变θr v 和r v θ均为零。

将应变写成向量的形式，则{}⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧∂∂+∂∂∂∂∂∂=⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧=r w z u z w r u r u rz z r γεεεεθ根据上式，可推导出几何方程{}[]{})(e B ϕε=其中几何矩阵[]⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡∆=ij jikiikjkkj ji ik kj k j i ijkjjkz r z r z rr r r r z r N r z r N r z r N z z z B 0000),(0),(0),(00021 3.弹性方程和弹性矩阵[D]依照广义虎克定律，同样可以写出在轴对称中应力和应变之间的弹性方程，其形式为[])(1θσσσε+-=z r r u E [])(1z r u E σσσεθθ+-=[])(1θσσσε+-=r z z u Erz rz Er τμ)1(2+=所以弹性方程为{}[]{}εσD = 式中应力矩阵{}{}T rz z r τσσσσθ=弹性矩阵[]⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡-----+=221000010101)21)(1(μμμμμμμμμμμμED 4.单元刚度矩阵[])(e k与平面问题相同，仍用虚功原理来建立单元刚度矩阵，其积分式为[][][][]dV B D B k VT e ⎰=)(在柱面坐标系中，drdz dV π2=将drdz dVπ2=代入[][][][]dVB D B k VTe ⎰=)(，则[][][][]rdrdz B D B k T e ⎰⎰=π2)(即为轴对称问题求单元刚度矩阵的积分式。

与弹性力学平面问题的三角形单元不同，在轴对称问题中，几何矩阵[B]内有的元素（如rz r N i ),(等）是坐标r 、z 的函数，不是常量。

单元刚度矩阵组装及整体分析一、单元刚度矩阵的建立梁单元刚度矩阵：梁单元刚度矩阵是用来描述梁单元的弹性变形行为的矩阵。

常见的梁单元有线性梁单元和非线性梁单元。

对于线性梁单元来说，其刚度矩阵的计算可以通过在梁上进行数学推导得到。

三角形单元刚度矩阵：三角形单元刚度矩阵是用来描述三角形单元的弹性变形行为的矩阵。

常见的三角形单元有线性三角形单元和非线性三角形单元。

对于线性三角形单元来说，其刚度矩阵的计算可以通过在三角形单元上进行数学推导得到。

二、单元刚度矩阵的组装在结构的离散过程中，将整个结构划分为若干个单元，并按照一定的规则将单元刚度矩阵组装成整体刚度矩阵。

单元刚度矩阵的组装可以使用两种常见的方法：全局坐标法和局部坐标法。

全局坐标法：全局坐标法是一种将单元刚度矩阵直接组装到整体刚度矩阵中的方法。

在这种方法中，我们通过将单元的自由度与整体自由度进行对应，将单元的刚度矩阵的每个元素放入整体刚度矩阵的相应位置。

局部坐标法：局部坐标法是一种将单元刚度矩阵通过变换到整体坐标系后再进行组装的方法。

在这种方法中，我们首先将单元的自由度与局部坐标进行对应，然后将刚度矩阵变换到整体坐标系，最后再将变换后的刚度矩阵的每个元素放入整体刚度矩阵的相应位置。

三、整体分析在完成单元刚度矩阵的组装后，我们可以得到整体刚度矩阵。

整体刚度矩阵描述了整个结构的刚度特性，通过求解整体刚度矩阵与载荷之间的关系，可以得到结构的位移和应力分布。

对于线性弹性结构而言，整体分析可以通过直接求解线性方程组的方法进行。

我们可以根据边界条件和载荷信息，将整体刚度矩阵和载荷向量建立成一个线性方程组，然后通过数值方法（例如高斯消元法、LU分解法）求解出方程组的解，即得到结构的位移和应力分布。

对于非线性结构而言，整体分析可以采用迭代法进行。

在每一步迭代中，我们都需要更新刚度矩阵和载荷向量，然后再求解线性方程组，最终得到结构的位移和应力分布。

整体分析的目的是求解结构的位移和应力分布，进而评估结构的稳定性和安全性。

abaqus 单元刚度矩阵Abaqus是一种常用于有限元分析的强大软件工具。

在有限元分析中，单元刚度矩阵是一项关键的计算任务。

本文将介绍Abaqus中的单元刚度矩阵计算方法，并探讨其在有限元分析中的重要性。

一、简介有限元分析是一种数值计算方法，广泛应用于工程领域中各种结构的力学分析。

它将连续体问题离散化为有限数量的单元，通过近似解法来模拟连续体的力学行为。

在有限元分析中，单元是构成结构的基本单元，通过将整个结构划分为单元网格来进行分析。

每个单元的性质由其刚度矩阵定义。

二、单元刚度矩阵的定义在有限元分析中，单元刚度矩阵描述了单元的刚度特性。

它是一个关于单元节点坐标和材料特性的方阵。

单元刚度矩阵可以表示为：[K] = ∫(B^T × D × B) dV其中，[K]为单元刚度矩阵，B为单元形函数的导数矩阵，D为材料的弹性矩阵。

通过该公式，可以计算出每个单元的刚度矩阵，并用于整个结构的力学分析。

三、Abaqus中的单元刚度矩阵计算方法Abaqus提供了一种方便的方法来计算单元刚度矩阵。

用户只需定义模型的几何形状、材料特性和加载条件等，Abaqus会自动生成并计算每个单元的刚度矩阵。

下面以一维梁单元为例，介绍Abaqus中的单元刚度矩阵计算方法。

1. 定义材料特性和几何形状在Abaqus中，用户需要定义梁单元的材料特性和几何形状。

例如，用户可以指定梁单元的杨氏模量、截面积和长度等。

2. 划分单元网格用户需要将整个结构划分为单元网格。

在案例中，用户可以通过指定节点坐标和单元的连接关系来定义横截面上的单元。

3. 定义加载条件用户需要定义加载条件，例如施加在梁单元上的力或弯矩。

这些加载条件将影响单元刚度矩阵的计算。

4. 进行数值计算在完成上述定义后，Abaqus将自动生成并计算每个单元的刚度矩阵。

用户可以根据需要选择求解方法和精度设置。

四、单元刚度矩阵的应用单元刚度矩阵在有限元分析中起到至关重要的作用。

刚度矩阵计算公式
刚度矩阵相关计算公式
1. 什么是刚度矩阵？
刚度矩阵是用来描述结构物或系统在受到力的作用下产生变形的性质的矩阵。

它表示了结构物或系统的刚度性质，包括刚性与柔度。

2. 刚度矩阵的计算公式
单元刚度矩阵计算公式
对于一个结构物或系统中的一个单元，刚度矩阵可以通过以下公式计算得到： [ K_e = []^T [] [] ] 其中，K e为单元刚度矩阵，[B]为单元形函数矩阵，[D]为材料刚度矩阵。

结构刚度矩阵计算公式
对于整个结构物或系统，结构刚度矩阵可以通过将各个单元的单元刚度矩阵进行组合得到： [ K = _{i=1}^{n} {A_i}^T K_e A_i ] 其中，K为结构刚度矩阵，n为单元的数量，A i为单元连接矩阵。

3. 刚度矩阵的例子解释
例如，我们考虑一个简单的悬臂梁系统，由两个单元组成。

每个单元的单元刚度矩阵如下： [ K_1 =
] [ K_2 =
] 将两个单元的单元刚度矩阵组合得到整个结构的结构刚度矩阵：
[ K =
]
4. 小结
刚度矩阵是用来描述结构物或系统刚度性质的矩阵。

通过单元刚度矩阵和单元连接矩阵的组合，可以得到整个结构的刚度矩阵。

刚度
矩阵的计算公式为K =∑A i T n i=1K e A i 。

刚度矩阵的计算在结构分析和工
程设计中具有重要的作用。

有限元单元刚度矩阵计算方法
有限元单元刚度矩阵是有限元分析中的一个关键组成部分，它描述了结构中每个元素在承受载荷时的刚度响应。

以下是一个计算有限元单元刚度矩阵的基本步骤：
1. 确定元素类型和参数：首先需要确定所使用的元素类型（例如，杆、梁、板、壳等），以及这些元素的参数，如横截面面积、惯性矩、厚度等。

2. 建立局部坐标系：为每个元素建立一个局部坐标系。

在局部坐标系中，可以方便地描述元素内部的应力和应变。

3. 计算应变矩阵：根据有限元理论，计算元素两端的节点坐标差值，并由此得到应变矩阵。

4. 计算应力矩阵：根据材料的物理性质和胡克定律（Hooke's law），将应变矩阵转换为应力矩阵。

5. 形成刚度矩阵：将应力矩阵乘以相应的刚度系数，得到该元素的刚度矩阵。

6. 组装整体刚度矩阵：将所有元素的局部刚度矩阵组合起来，形成整体结构的刚度矩阵。

7. 施加边界条件和载荷：根据实际问题的边界条件和载荷，对整体刚度矩阵进行修正。

8. 求解线性方程组：通过求解修正后的线性方程组，得到结构中每个节点的位移。

以上步骤仅为有限元分析中的一种基本方法，实际应用中可能还需要考虑更多的因素，如非线性行为、材料失效等。

此外，有限元分析软件（如ANSYS、SolidWorks等）通常已经内置了这些计算过程，用户可以直接调用相应的功能进行有限元分析，而无需手动编写代码。

单元刚度矩阵
element stiffness matrix
1考虑到应变与位移的关系以及广义虎克定律,并代入虚功原理,可以得到有限
元分析的基本方程:[K]{D}={R}(2)其中,[K]=A[B]T[D][B]J|tdξdη称为刚度矩阵,{R}=∫Γ[N]T{F}|J|dξdη称为节点载荷向量
2、式中[K]称为刚度矩阵,{D}为需要求解的节点位移向量,{R}反映的是外界荷载及约束的影响.同其它线弹性结构有限元软件一样,钢岔管有限元程序最终也是归结为求解该线性代数方程组
刚度是表示物质形变能力的一个量，也就是说物体抵抗变形的能力，其元素值为单位位移所引起的节点力，与普通弹簧的刚度系数具有同样的物理本质。

或者说，是物体产生单位的位移所需要加载的载荷量。

例如弹簧刚度是k 力为F，变形量为x，则 F=kx。

[1]
刚度矩阵和刚度差不多就是把刚度变到了多维比考虑了在多维的情况下各个维度的相关性。

单元刚度矩阵在有限元的概念，把物体离散为多个单元分析，每个单元的刚度矩阵，也就是单元刚度矩阵简称单刚。

单元刚度矩阵推导步骤单元刚度矩阵是在有限元分析中用于描述单元位移与力的关系的矩阵。

它是由单元的物理和几何性质计算得出的。

下面将详细介绍单元刚度矩阵的推导步骤。

1. 选择单元类型和材料模型首先，需要选择单元类型和材料模型。

不同的单元类型具有不同的形状和自由度，而材料模型则描述了材料的物理性质。

这些因素将影响最终的单元刚度矩阵。

2. 定义单元的几何形状和尺寸接下来，需要定义单元的几何形状和尺寸。

这通常涉及选择节点（或顶点）的位置，并确定单元的尺寸和形状。

这些信息将用于计算单元刚度矩阵。

3. 建立局部坐标系为了计算单元刚度矩阵，需要建立一个局部坐标系。

这个坐标系将用于描述单元内力和位移的关系。

通常，局部坐标系的原点设在单元的中心，x轴沿单元的长度方向，y轴沿宽度方向（对于矩形单元），z轴则垂直于xy平面。

4. 确定单元的物理性质单元刚度矩阵还取决于单元的物理性质，如弹性模量、泊松比、密度等。

这些性质将用于计算单元刚度矩阵中的元素。

5. 建立平衡方程根据弹性力学的平衡方程，可以建立单元的平衡方程。

对于一个三维单元，平衡方程可以表示为：[F] = [B] * [u]其中，[F]是作用在单元上的力向量，[u]是位移向量，[B]是应变-位移矩阵（或称为应变矩阵）。

该矩阵包含了由于位移引起的应变信息。

6. 计算应变-位移矩阵根据几何形状和尺寸，可以计算应变-位移矩阵[B]。

该矩阵描述了位移如何引起应变的变化。

对于三维单元，应变-位移矩阵通常具有以下形式：[B] = [B1 B2 B3; B4 B5 B6; B7 B8 B9]其中，B1-9是应变-位移矩阵的元素。

这些元素可以通过几何关系和物理性质计算得出。

7. 建立单元刚度矩阵使用弹性力学的公式，可以将平衡方程重写为：[K] * [u] = [F]其中，[K]是单元刚度矩阵，它描述了力和位移之间的关系。

通过将应变-位移矩阵[B]和弹性模量等物理性质代入公式中，可以计算出单元刚度矩阵[K]。
