信号隔离技术原理及其应用

信号隔离器原理及应用信号隔离器是一种常见的电子器件，用于将输入信号与输出信号完全隔离开来，以防止信号的干扰与损坏。

它通过电气或光学的方式实现信号的隔离，并能够提供非常高的隔离效果，广泛应用于工业、通信、医疗等领域。

本文将从原理和应用两个方面进行介绍。

首先，我们来看一下信号隔离器的工作原理。

信号隔离器通常由输入端、隔离元件和输出端三部分组成。

其中，隔离元件是实现信号隔离的核心部件，通常有电气隔离和光电隔离两种方式。

电气隔离是指通过电绝缘材料将输入和输出隔离开来，常见的隔离元件包括变压器、光耦和差动放大器等。

变压器是一种常见的电气隔离元件，它通过将输入信号与输出信号分别通过绕组耦合和磁场感应实现隔离。

光耦则是一种利用光电二极管和光敏晶体管的原理实现信号隔离的器件，输入信号经过光电二极管转换为光信号，再经过光敏晶体管转换为电信号输出。

差动放大器是一种将输入信号分别通过两个放大器进行差分放大后输出的器件，相较于传统放大器，它具有更好的抗干扰性能。

光电隔离是指通过光信号将输入和输出隔离开来，常见的隔离元件包括光电耦合器和光纤隔离器等。

光电耦合器是一种将输入信号转换为光信号，并通过光导纤维传输到输出端再转换为电信号输出的器件。

光纤隔离器则利用了光纤传输信号不受电磁干扰的特性，将输入信号通过光电转换器转换为光信号，再通过光纤传输到输出端，最后通过光电转换器将光信号转换为电信号输出。

信号隔离器的应用非常广泛。

首先，在工业领域中，信号隔离器可以用于工业自动化控制系统中，用于隔离输入信号和输出信号，以提高系统的可靠性和稳定性。

另外，在工业过程控制系统中，通过信号隔离器可以将现场信号与控制信号进行隔离，防止干扰和短路等问题导致的系统故障。

其次，在通信领域中，信号隔离器可以用于隔离电路之间的信号传输，以保证信号的清晰和稳定。

特别是在电信基站的建设中，由于信号传输距离较远且会受到电磁干扰，需要使用信号隔离器进行信号隔离和补偿，以提高通信质量。

信号隔离器的工作原理及功能是什么？1.工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

2.功能：一：保护下级的控制回路。

二：消弱环境噪声对测试电路的影响。

三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。

DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。

能够克服变频器噪声及各种高低频脉动干扰。

信号隔离器的主要类型有哪些？1.隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。

需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。

2.配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。

3.安全栅：一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。

信号隔离器安装维护应注意哪些事项？由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。

1． 使用前应详细阅读说明书。

2． 作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。

3． 作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。

信号隔离器原理
信号隔离器是一种常见的电子元件，用于隔离不同电路之间的信号传输，以保护设备免受干扰或损坏。

其原理主要是通过电气隔离来实现，从而确保信号在传输过程中不会相互干扰。

我们来了解一下信号隔离器的基本结构。

通常，信号隔离器由输入端、输出端和隔离元件组成。

输入端接收来自信号源的输入信号，隔离元件将输入信号隔离处理后传输到输出端，输出端再将处理后的信号传送至目标设备。

这种结构有效地阻断了输入端和输出端之间的直接电气连接，从而实现了信号的隔离传输。

信号隔离器的原理在于利用隔离元件（例如光耦、变压器等）来实现输入端和输出端之间的电气隔离。

在工作过程中，输入信号首先经过隔离元件的隔离处理，隔离元件将输入信号转换成另一种形式（例如光信号或磁信号），再传输到输出端。

这样，即使输入端和输出端之间存在电气隔离，也能够确保信号的稳定传输，避免了因电气干扰而造成的信号失真或设备损坏。

信号隔离器在实际应用中具有广泛的用途。

例如，在工业控制系统中，信号隔离器常用于隔离不同回路之间的控制信号，以保护设备免受电气干扰的影响；在医疗设备中，信号隔离器可用于隔离患者和设备之间的信号传输，保证患者的安全；在通信系统中，信号隔离器可用于隔离不同通信设备之间的信号传输，确保通信的稳定性。

信号隔离器通过电气隔离的原理，实现了不同电路之间信号的隔离传输，保护设备免受干扰或损坏。

其在工业控制、医疗设备、通信系统等领域具有重要的应用价值，为设备的稳定运行和数据传输提供了有效的保障。

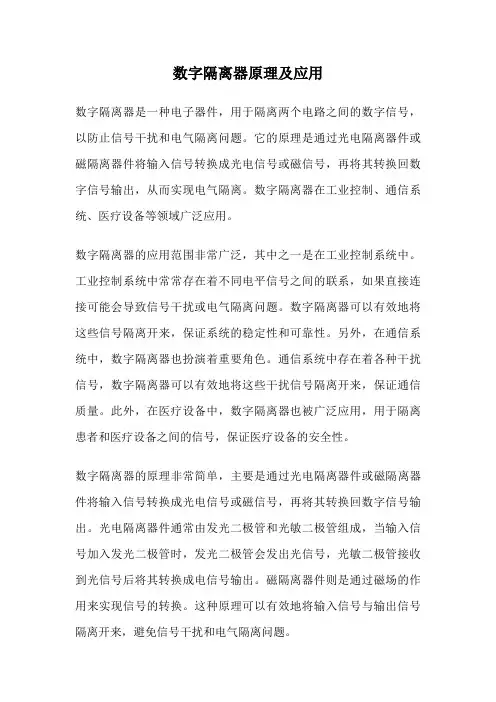

数字隔离器原理及应用数字隔离器是一种电子器件，用于隔离两个电路之间的数字信号，以防止信号干扰和电气隔离问题。

它的原理是通过光电隔离器件或磁隔离器件将输入信号转换成光电信号或磁信号，再将其转换回数字信号输出，从而实现电气隔离。

数字隔离器在工业控制、通信系统、医疗设备等领域广泛应用。

数字隔离器的应用范围非常广泛，其中之一是在工业控制系统中。

工业控制系统中常常存在着不同电平信号之间的联系，如果直接连接可能会导致信号干扰或电气隔离问题。

数字隔离器可以有效地将这些信号隔离开来，保证系统的稳定性和可靠性。

另外，在通信系统中，数字隔离器也扮演着重要角色。

通信系统中存在着各种干扰信号，数字隔离器可以有效地将这些干扰信号隔离开来，保证通信质量。

此外，在医疗设备中，数字隔离器也被广泛应用，用于隔离患者和医疗设备之间的信号，保证医疗设备的安全性。

数字隔离器的原理非常简单，主要是通过光电隔离器件或磁隔离器件将输入信号转换成光电信号或磁信号，再将其转换回数字信号输出。

光电隔离器件通常由发光二极管和光敏二极管组成，当输入信号加入发光二极管时，发光二极管会发出光信号，光敏二极管接收到光信号后将其转换成电信号输出。

磁隔离器件则是通过磁场的作用来实现信号的转换。

这种原理可以有效地将输入信号与输出信号隔离开来，避免信号干扰和电气隔离问题。

总的来说，数字隔离器在现代电子领域中扮演着非常重要的角色，它可以有效地解决电路之间的信号干扰和电气隔离问题，保证系统的稳定性和可靠性。

同时，数字隔离器的应用范围非常广泛，涉及工业控制、通信系统、医疗设备等多个领域。

通过深入了解数字隔离器的原理和应用，可以更好地应用于实际工程中，提高系统的性能和可靠性。

信号隔离器的工作原理功能选型及运用信号隔离器（Signal Isolator）是一种常用于工业自动化系统和电气设备的电子器件，用于隔离和传递电气信号。

它的主要工作原理是将输入信号转换为可隔离的输出信号，从而实现输入和输出之间的电气隔离。

1.输入信号转换：信号隔离器首先将输入信号进行电气转换，将其转变为适合隔离电路的形式。

通常，输入信号可以是模拟信号（如电压或电流），也可以是数字信号（如开关信号或计数信号）。

2.电气隔离：随后，信号隔离器使用隔离元件将输入信号与输出信号之间隔离开来，以防止输入信号的扰动传递到输出信号中。

隔离元件通常采用光耦、磁耦等元件，利用它们的隔离特性实现输入和输出之间的电气隔离。

3.输出信号再转换：在完成电气隔离后，信号隔离器进一步对输出信号进行电气转换，将其转变为适合输出设备（如PLC、DCS等）处理的形式。

对于模拟信号，可以将其转换为标准电压或电流信号；对于数字信号，可以将其转换为合适的逻辑电平。

1.电气隔离：信号隔离器的首要功能是实现输入和输出之间的电气隔离，以防止输入信号的干扰影响输出信号的准确性和稳定性。

在工业环境中，由于电力设备的存在，常常会有电压浪涌、电磁干扰等问题，使用信号隔离器可以解决这些问题。

2.信号转换：另一个重要的功能是将输入信号转换为输出信号，以适应不同的接口标准和设备要求。

用户可以根据实际需求选择不同类型的信号隔离器，例如模拟输入和模拟输出的隔离器、模拟输入和数字输出的隔离器、数字输入和模拟输出的隔离器等。

3.信号放大和补偿：一些应用场景中，输入信号弱小或者存在衰减，需要通过信号隔离器进行信号放大和补偿。

一些信号隔离器具备信号放大功能，可以将输入信号放大到一定的倍数，增强信号的强度和稳定性。

4.故障传递隔离：部分信号隔离器具备故障传递隔离功能，即当输入信号发生故障时（如短路、断路等），信号隔离器能够自动将这种故障隔离，以保证输出信号的可靠性和稳定性。

信号隔离器工作原理在电子工程领域，信号隔离器是一种重要的设备，它能够实现信号的传输与隔离，保障了系统的稳定性和安全性。

本文将深入探讨信号隔离器的工作原理，以便更好地理解其在各种应用场景中的作用。

一、信号隔离器的概念信号隔离器是一种将输入信号隔离并转换为输出信号的电子设备。

它广泛应用于各种需要防止信号干扰和电路损坏的场合，如工业控制、电力、通讯等领域。

通过隔离器，可以有效地减少噪声、防止电路之间的相互干扰，提高信号的稳定性。

二、信号隔离器的工作原理信号隔离器主要通过以下几种方式实现信号的隔离与传输：1.光电隔离：光电隔离器是利用光电效应的原理，将输入信号转换为光信号，再通过光导纤维或反射镜等光学元件传输到另一侧，最后再转换为电信号输出。

由于光信号与电信号之间不存在直接的电气联系，因此可以有效地隔离电路中的噪声和干扰。

2.变压器隔离：变压器隔离器则是利用电磁感应的原理，通过变压器实现信号的耦合与隔离。

当输入信号通过原边线圈时，会在副边线圈中产生感应电动势，从而实现信号的传输。

由于变压器隔离器采用磁耦合方式，因此具有较强的抗干扰能力。

3.继电器隔离：继电器隔离器是利用继电器的工作原理，通过触点的开合实现信号的切换与隔离。

当输入信号达到预定值时，会驱动继电器触点动作，从而实现输出信号的切换。

继电器隔离器具有结构简单、价格低廉等优点，但寿命相对较短。

三、信号隔离器的应用场景信号隔离器在各种应用场景中都发挥着重要的作用，主要包括以下几个方面：1.工业控制：在工业控制系统中，各种传感器、执行器等设备之间的信号传输常常会受到电磁干扰的影响。

通过在关键位置加装信号隔离器，可以有效地减少噪声、防止电路之间的相互干扰，提高系统的稳定性和安全性。

2.电力行业：在电力系统中，由于各种原因引起的电气噪声和干扰会对电网的运行造成影响。

信号隔离器可以用于实现电网中各种测量、控制和保护设备之间的信号传输与隔离，提高电网的稳定性和可靠性。

信号隔离器的功能及工作原理信号隔离器是一种电子设备，常用于工业自动化系统和电气控制系统中，用于隔离两个或多个电路之间的电气连接，以保护系统的正常工作和延长设备的寿命。

它起到隔离和转换信号的作用，可以将输入信号与输出信号之间的电气隔离，从而防止干扰、噪音和电压波动等不良影响。

1.电气隔离：信号隔离器可以将输入和输出信号之间的电气连接隔离，防止干扰和电气噪音的传播，保证信号的稳定性和可靠性。

2.噪音滤除：信号隔离器可以滤除输入信号中的噪音和杂波，确保清晰、准确的输出信号，提高系统的抗干扰能力。

3.信号转换：信号隔离器可以将输入信号转换为适合输出设备的信号类型，例如模拟信号转换为数字信号，或将不同的信号电平和电流范围转换为符合要求的信号。

4.电气保护：信号隔离器可以防止输入信号中的电压过高或过低对输出设备造成损坏，保护设备的安全和可靠运行。

光电隔离是最常用的隔离方式之一、其工作原理是利用光电耦合器将输入信号转换为光电信号，然后通过光电耦合器隔离输出信号。

具体过程如下：1.输入信号经过滤波和调理电路进行处理，将其转换为适合光电隔离的电信号。

2.电信号经过驱动电路，控制光电耦合器的光源。

3.光电耦合器将电信号转换为光信号，通过光传感器、光电二极管或光敏电阻等元件进行检测。

4.输出信号经过光电隔离器，通过光电传感器将光信号转换为电信号输出。

电磁隔离是另一种常用的隔离方式，其工作原理是通过磁场或电场隔离输入和输出信号。

具体过程如下：1.输入信号经过滤波和调理电路进行处理，将其转换为适合电磁隔离的电信号。

2.电信号通过线圈或电容等元件引入电磁或电场中。

3.电磁或电场作用于输出信号系列元件，将信号在输入和输出之间隔离。

4.输出信号通过电感、电容等元件进行接收，经过滤波和放大等处理后输出。

除了光电隔离和电磁隔离，信号隔离器还可以通过其他技术实现信号的隔离，例如：光纤隔离、电容隔离、互感隔离等。

总之，信号隔离器通过电气隔离、噪音滤除、信号转换和电气保护等功能，能够保证输入信号与输出信号之间的电气隔离，提高系统的可靠性和稳定性。

电子电气电路的隔离技术隔离技术在电子电气领域中起着非常重要的作用，它能够有效地隔离不同电路之间的信号和电压，确保设备运行的安全性和稳定性。

隔离技术不仅是电子电路设计中的重要组成部分，也是电力系统和工业控制领域中不可或缺的关键技术之一。

在本文中，将着重介绍电子电气电路的隔离技术的原理、分类、应用和发展趋势。

一、隔离技术的原理隔离技术是指在不同电路之间使用一定的隔离手段，使它们之间不会发生相互影响和干扰。

在电子电路中，隔离技术主要包括信号隔离和电压隔离两种形式。

信号隔离是指通过隔离元件隔离输入输出信号，确保信号传输的稳定和可靠；电压隔离是指通过隔离元件隔离不同电路之间的电压，以保护设备和人员的安全。

隔离技术的实现原理主要包括电磁隔离、光电隔离和电容隔离等多种方式。

电磁隔离是通过电磁感应原理，利用变压器或传感器等元件将信号或电压隔离开来；光电隔离是利用光电器件（如光耦）将输入输出信号以光的形式传输，实现隔离；电容隔离是通过电容器将两个电路之间的信号隔离开来，常用于高频和数字信号的隔离。

根据隔离手段和功能特点的不同，隔离技术可以分为多种不同的分类。

主要包括信号隔离和电压隔离两大类。

1. 信号隔离2. 电压隔离隔离技术在电子电气领域中有着广泛的应用，特别是在电力系统、工业控制和通信领域中应用最为广泛。

以下将介绍隔离技术在这些领域中的主要应用。

1. 电力系统电力系统中的隔离技术主要用于保护设备和人员的安全，防止电压冲击和电气火灾。

在电力系统中，隔离技术常用于变压器、继电器、断路器和避雷器等设备中，用于隔离不同电压等级和频率的电路，并确保电力系统的稳定和可靠运行。

2. 工业控制3. 通信领域在通信领域中，隔离技术主要用于隔离通信信号和电源信号，以确保通信设备的稳定和可靠运行。

隔离技术常用于光纤通信、卫星通信、移动通信等设备中，用于隔离不同通信信号和电源信号，并确保通信的稳定和可靠。

四、隔离技术的发展趋势随着电子技术的不断发展和应用需求的不断提升，隔离技术也在不断发展和完善。

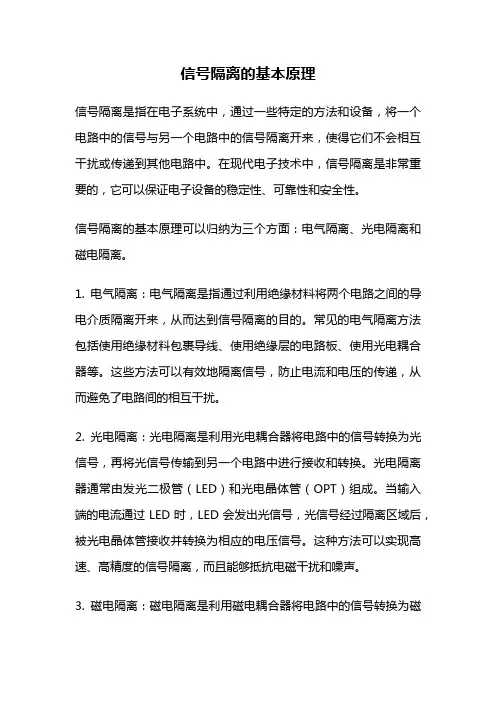

信号隔离的基本原理信号隔离是指在电子系统中，通过一些特定的方法和设备，将一个电路中的信号与另一个电路中的信号隔离开来，使得它们不会相互干扰或传递到其他电路中。

在现代电子技术中，信号隔离是非常重要的，它可以保证电子设备的稳定性、可靠性和安全性。

信号隔离的基本原理可以归纳为三个方面：电气隔离、光电隔离和磁电隔离。

1. 电气隔离：电气隔离是指通过利用绝缘材料将两个电路之间的导电介质隔离开来，从而达到信号隔离的目的。

常见的电气隔离方法包括使用绝缘材料包裹导线、使用绝缘层的电路板、使用光电耦合器等。

这些方法可以有效地隔离信号，防止电流和电压的传递，从而避免了电路间的相互干扰。

2. 光电隔离：光电隔离是利用光电耦合器将电路中的信号转换为光信号，再将光信号传输到另一个电路中进行接收和转换。

光电隔离器通常由发光二极管（LED）和光电晶体管（OPT）组成。

当输入端的电流通过LED时，LED会发出光信号，光信号经过隔离区域后，被光电晶体管接收并转换为相应的电压信号。

这种方法可以实现高速、高精度的信号隔离，而且能够抵抗电磁干扰和噪声。

3. 磁电隔离：磁电隔离是利用磁电耦合器将电路中的信号转换为磁信号，再将磁信号传输到另一个电路中进行接收和转换。

磁电隔离器通常由输入绕组、隔离层和输出绕组组成。

当输入绕组中的电流变化时，会产生相应的磁场变化，磁场经过隔离层后，作用于输出绕组上，从而在输出绕组中产生相应的电压信号。

与光电隔离器相比，磁电隔离器具有较高的工作频率和较低的功耗，适用于一些高频率和低功耗的应用场景。

信号隔离是保证电子设备稳定性和可靠性的重要手段，它可以防止电路间的信号相互干扰和传递，从而提高电路的工作性能和安全性。

电气隔离、光电隔离和磁电隔离是实现信号隔离的基本原理，它们分别利用绝缘材料、光电耦合器和磁电耦合器实现信号的隔离和传输。

在电子系统设计和应用中，根据具体的要求和场景选择适合的信号隔离方法，可以有效地提高系统的性能和可靠性。

信号隔离器原理信号隔离器是一种用于隔离电子设备之间信号传输的器件，它在工业控制系统、通讯系统和电子设备中起着非常重要的作用。

信号隔离器的原理是通过电气、光学或磁学等方式，将输入端的信号与输出端进行隔离，以防止干扰和提高系统的稳定性。

本文将从信号隔离器的原理入手，介绍其工作原理、分类及应用。

信号隔离器的工作原理。

信号隔离器的工作原理主要是利用隔离元件将输入端和输出端之间的电气信号进行隔离。

在工业控制系统中，常用的隔离元件包括光耦、变压器和电容等。

光耦隔离器是通过光电转换器件将输入端的电信号转换为光信号，再通过光电转换器件将光信号转换为输出端的电信号，实现电气信号的隔离传输。

而变压器隔离器则是通过变压器将输入端和输出端的电信号进行隔离传输。

电容隔离器则是利用电容器将输入端和输出端的电信号进行隔离。

信号隔离器的分类。

根据隔离元件的不同，信号隔离器可以分为光耦隔离器、变压器隔离器和电容隔离器等。

光耦隔离器具有传输速度快、隔离效果好的特点，常用于需要高速隔离传输的场合，如通讯系统和工业控制系统。

变压器隔离器具有隔离效果好、抗干扰能力强的特点，常用于工业控制系统中。

电容隔离器则具有体积小、重量轻的特点，常用于电子设备中。

信号隔离器的应用。

信号隔离器广泛应用于工业控制系统、通讯系统和电子设备中。

在工业控制系统中，信号隔离器常用于隔离传感器信号、控制器信号和执行器信号，以提高系统的稳定性和可靠性。

在通讯系统中，信号隔离器常用于隔离输入端和输出端之间的信号，以提高系统的抗干扰能力和传输质量。

在电子设备中，信号隔离器常用于隔离不同模块之间的信号，以防止干扰和提高系统的稳定性。

总结。

信号隔离器是一种用于隔离电子设备之间信号传输的器件，其工作原理是利用隔离元件将输入端和输出端之间的电气信号进行隔离。

根据隔离元件的不同，信号隔离器可以分为光耦隔离器、变压器隔离器和电容隔离器等。

信号隔离器广泛应用于工业控制系统、通讯系统和电子设备中，以提高系统的稳定性和可靠性。

信号隔离器的原理信号隔离器是一种常见的电子器件，它在工业控制和电子设备中起着非常重要的作用。

它能够将输入信号和输出信号之间进行隔离，防止干扰和损坏。

那么，信号隔离器的原理是怎样的呢？首先，我们需要了解信号隔离器的基本结构。

一般来说，信号隔离器由输入端、输出端和隔离部分组成。

输入端接收外部信号，隔离部分对信号进行隔离处理，输出端输出隔离后的信号。

隔离部分主要由隔离变压器、光耦等器件组成，通过这些器件将输入和输出端进行隔离，从而达到保护和稳定信号的作用。

其次，信号隔离器的原理是基于隔离部分的工作原理。

隔离变压器通过磁耦合的方式将输入端和输出端进行隔离，避免了电气信号的直接传导，从而有效地防止了干扰和噪声的影响。

而光耦则是利用光电转换原理，将输入端的电信号转换成光信号，再由光电转换器将光信号转换成输出端的电信号，实现了电光电的隔离转换，同样也能够有效地隔离信号并保护设备。

此外，信号隔离器的原理还涉及到隔离部分的工作特性。

隔离器件在进行信号隔离的过程中，除了隔离信号外，还需要考虑传输特性、带宽、响应时间等因素。

不同的隔离器件具有不同的特性，如隔离变压器具有较宽的带宽和较快的响应时间，适用于对信号传输速度要求较高的场合；而光耦则具有良好的隔离性能和抗干扰能力，适用于工业环境中的电磁干扰较大的场合。

综上所述，信号隔离器的原理是基于隔离部分的工作原理和特性，通过隔离变压器、光耦等器件将输入端和输出端进行隔离，从而保护和稳定信号传输。

不同的隔离器件具有不同的特性，用户在选择信号隔离器时需要根据实际需求来进行选择，以达到最佳的隔离效果和信号传输性能。

信号隔离器在工业控制和电子设备中具有广泛的应用，对于保护设备和提高系统稳定性起着至关重要的作用。

数字隔离器原理及应用数字隔离器是一种电子器件，用于隔离数字信号传输中的干扰和噪声。

它的工作原理是通过光耦合器件或磁耦合器件，在输入端和输出端之间建立一个隔离屏障，使输入端的电子信号无法直接传播到输出端，从而实现信号隔离的效果。

数字隔离器广泛应用于工业控制系统、通信设备、医疗设备等领域，保障系统稳定可靠运行。

数字隔离器的应用领域非常广泛。

在工业控制系统中，数字隔离器可以用于隔离传感器信号、控制信号、通信信号，保护控制系统不受电磁干扰影响，提高系统的稳定性和可靠性。

在通信设备中，数字隔离器可以用于隔离通信线路之间的干扰，保障通信数据的传输质量。

在医疗设备中，数字隔离器可以用于隔离医疗设备与人体之间的电气连接，保护患者安全。

数字隔离器的工作原理主要分为光耦合和磁耦合两种。

光耦合器件通过光电转换实现输入端和输出端之间的信号隔离，具有高速传输、高隔离性能的优点，适用于需要高速传输和高隔离性能的场合。

磁耦合器件通过磁耦合实现信号隔离，具有较高的耐压性能和抗干扰能力，适用于工作环境恶劣、电磁干扰较大的场合。

数字隔离器在实际应用中有着重要的作用。

首先，数字隔离器可以有效隔离输入端和输出端之间的地电位差，避免因地电位差引起的信号干扰和损坏设备。

其次，数字隔离器可以提高系统的抗干扰能力，保障系统稳定可靠运行。

此外，数字隔离器还可以实现信号的传输隔离，保护系统数据的安全性。

总的来说，数字隔离器在现代电子技术领域中具有重要的应用意义。

它不仅可以保护系统不受外部干扰影响，提高系统的稳定性和可靠性，还可以保护人身安全，保障数据传输的安全性。

因此，数字隔离器在工业控制、通信、医疗等领域都发挥着重要作用，为现代化社会的发展做出了积极贡献。

i2c隔离方案随着电子设备的不断发展，信号隔离技术在电路设计中变得越来越重要。

而在数字通信领域中，I2C（Inter-Integrated Circuit）总线协议是一种常见的基于串行通信的协议。

然而，在特定应用中，由于电气或地位隔离等需要，需要采用I2C隔离方案来确保通信的可靠性和安全性。

本文将重点介绍I2C隔离方案的原理、应用和实现。

一、隔离方案原理I2C隔离方案的基本原理是通过光电耦合器或转换器将I2C总线的信号分离，实现电气隔离。

光电耦合器是一种将输入光信号转换为输出电信号的器件，通过光电二极管和光敏三极管之间的光信号转换实现。

转换器则是通过电、磁场等原理将输入信号转换为输出信号。

为了实现I2C隔离，需要将输入端与输出端之间的SCL和SDA信号进行隔离。

在光电耦合器方案中，输入端的SCL和SDA信号通过光敏二极管将光信号转换为电信号后，输出端的光敏三极管再将电信号转换为光信号。

通过这种方式，输入与输出之间的信号完全实现了电气隔离，确保了信号的稳定和可靠。

二、隔离方案应用1. 工业自动化领域在工业自动化领域中，对信号隔离的需求非常高。

例如，工业 PLC 控制系统需要将 I2C 主控制器与操控设备进行隔离，以保护主控制器免受干扰和损坏。

通过采用I2C隔离方案，可以有效地传输控制信号，同时确保系统的稳定性和可靠性。

2. 医疗设备领域在医疗设备领域中，信号的隔离尤为重要。

例如，心电图仪、血压计和体温计等设备需要与服务器或主机进行通信。

通过采用I2C隔离方案，可以保证设备的信号完全与外部电路隔离，避免可能存在的电气干扰。

这对于确保医疗设备的准确性和安全性至关重要。

三、隔离方案实现I2C隔离方案通常可通过两种方式实现：基于光电耦合器的方案和基于转换器的方案。

选择方案时，需要根据具体应用的需求和成本限制进行权衡。

1. 基于光电耦合器的隔离方案基于光电耦合器的隔离方案使用光敏二极管和光敏三极管之间的光学转换实现隔离。

信号隔离器原理
信号隔离器是一种电子器件，用于将一个电路的信号分离成两个或更多个电路，以确保它们之间的信号不会相互干扰或损坏。

信号隔离器主要原理是使用双工变压器或光电隔离技术，将信号从原始电路中隔离出来，然后将其传输到另一个电路中，这样就可以实现信号的隔离。

双工变压器是信号隔离器的一个关键部件。

它通常包含两个或更多个线圈，同时将两个或更多个电路相互连接。

当一个电路中出现电信号时，它会产生磁场，这个磁场会通过铁心传递到另一个电路上的线圈。

在这种情况下，磁场会导致另一个线圈里的电流产生。

因此，原始电路和第二个电路得到了相互隔离，同时也允许信号在两个电路之间传递。

另一种信号隔离器使用的是光电隔离技术。

它主要通过使用光电耦合器隔离两个电路。

当一个电路中出现电信号时，光电耦合器会将信号转换为光信号，然后将其传输到另一个电路中。

在这个过程中，光信号会隔离电路中的任何电磁干扰，从而保证了信号的质量。

信号隔离器在实际应用中发挥着重要作用。

例如，控制系统中的信号隔离器可以确保各个电路之间的干扰互相隔离，保证了整个系统的稳定性和可靠性。

此外，在工业自动化领域中，信号隔离器也广泛应用于集中控制系统、仪表仪器、数据采集和数据处理等场合。

综上所述，信号隔离器是一种非常重要的电子器件，可以确保电路间信号之间不会干扰和损坏，从而提高了电路系统的稳定性和可靠性。

信号隔离器原理及应用在工业消费过程中，生成过程的监视和控制中要用到各种各样的仪器仪表，会产生各种各样的信号：既有微弱的毫伏级的小信号，又有数十伏的大信号，甚至还有高达数千伏和数百安培的强信号；既有直流低频信号，也有高频或脉冲尖峰信号；而这些信号都要经过互相传递和输送的过程，因此如何保证这些信号，特别是模拟信号在传输过程中不失真将成为系统调试中必须解决的问题。

详细地说，只有当控制装置和分布在现场的传感器和执行器之间的模拟信号传输无故障并且不失真时，才能保证过程控制平安可靠。

尤其是小功率的模拟信号在干扰大的工业环境中传输时受各种外部干扰信号的影响，它们需要一条可靠的传输通道。

日常工作经历说明，受设备要求的制约，必须慎重小心的处理和传输模拟信号。

而现场和控制层之间以模拟信号形式传输的测量和控制参数，在传输工程中常处于较恶劣的工业环境中，很可能会造成这些信号的失真。

造成模拟信号失真的原因1. 接地环路问题：如以下图所示，当过程环路中有两处或两处以上接地电阻不相等时，就会产生接地环路，过程信号就会失真。

接地环路要使信号完好而不失真地传输，理想化的情况是所有设备、仪表中的信号都有一个共同的参考点，也就是有非隔离 变送器 接收 设备一个共同的“地〞。

只有这样，所有的设备、仪表的信号参考点之间电位差才能为“零〞。

很显然，不同设备的接地电阻很难保证都相等，接地电阻也会随着传输间隔 的增加而升高，有时甚至产生高达200V 的电位差。

2. 测量回路互相连接问题：如以下图所示，在这些回路中，参考点要将因为接通多个信号回路而升高。

设备一 设备二 设备三 设备四U VR L1 R L2 R L3 R L4ΔU R1 ΔU R2 ΔU R3 ΔU R4如上图，在这种互相连接的测量回路中，由于线间电阻的不断增加，必然会引起参考电压的不断升高。

3. 电磁干扰问题：这是比较常见的干扰，特别是在长间隔 或者干扰较大的工业环境中，很难防止感性和容性干扰在测量回路中互相参杂的情况。

信号隔离器工作原理
信号隔离器是一种电子装置，用于将输入信号与输出信号之间进行电气隔离，以防止信号干扰和保护电路。

其工作原理可以分为以下几个步骤：
1. 电气隔离：信号隔离器内部使用高绝缘性的材料或元件，如光电耦合器或磁隔离器等，将输入信号和输出信号隔离开来。

这样可以避免输入信号中的电压、电流或噪音传递到输出端，保证输出信号的稳定性和准确性。

2. 输入信号处理：输入信号首先通过隔离器的输入端，经过适当的处理电路进行滤波、放大、增益等操作。

这些操作可以根据具体需要来实现对输入信号的处理，以使其适应输出端的要求。

3. 电气隔离传递：经过输入信号处理后，信号隔离器内部的隔离元件会将处理后的信号传递到输出端。

其中，光电耦合器通过将输入端的电信号转换为光信号，并利用光电效应将光信号转换为输出端的电信号；磁隔离器则利用互感作用将输入端的电信号通过磁场传递到输出端。

4. 输出信号重建：在信号隔离器的输出端，通过相应的电路进行信号重建，将经过隔离和传递的信号还原为原始的波形、电压或电流。

这个过程可以包括滤波、放大、滞后等操作，以使输出信号与输入信号相匹配。

综上所述，信号隔离器通过电气隔离、输入信号处理、电气隔
离传递和输出信号重建等步骤，实现了输入信号与输出信号之间的隔离，保护了电路免受干扰，并确保信号的准确性和稳定性。

信号隔离器的原理信号隔离器是一种常见的电子元件，它在电路设计中起着非常重要的作用。

它可以将输入信号与输出信号之间进行隔离，防止信号干扰和噪声影响，保证信号传输的稳定性和可靠性。

那么，信号隔离器的原理是什么呢？接下来，我们将详细介绍信号隔离器的原理及其工作方式。

首先，信号隔离器的原理基于电磁感应的原理。

当输入信号通过隔离器时，隔离器内部的线圈会受到激励，产生磁场。

然后，这个磁场会感应出一个电流，从而在输出端产生一个与输入信号完全隔离的新信号。

这样，就实现了输入信号和输出信号的隔离，从而有效地防止了信号干扰和噪声影响。

其次，信号隔离器的原理还涉及到光电隔离技术。

在一些特殊的情况下，为了更好地隔离信号，可以采用光电隔离器。

光电隔离器利用光电二极管和发光二极管的工作原理，将输入信号转换成光信号，再经过光电转换器转换成输出信号，从而实现了输入和输出信号的完全隔离。

这种技术能够有效地隔离高频、高压和高速的信号，保证信号传输的稳定性和可靠性。

此外，信号隔离器的原理还包括了数字隔离技术。

随着数字技术的发展，数字隔离技术在信号隔离器中得到了广泛的应用。

数字隔离技术通过将模拟信号转换成数字信号，并通过数字信号处理器进行处理，最终再将数字信号转换成模拟信号输出，实现了输入信号和输出信号的隔离。

这种技术不仅能够提高信号的抗干扰能力，还能够实现更高的精度和更快的响应速度。

综上所述，信号隔离器的原理主要包括了电磁感应、光电隔离和数字隔离技术。

通过这些技术手段，信号隔离器能够有效地隔离输入信号和输出信号，防止信号干扰和噪声影响，保证信号传输的稳定性和可靠性。

在实际应用中，我们可以根据具体的需求选择合适的隔离器类型，以满足不同的信号隔离要求。

希望本文对信号隔离器的原理有所帮助，谢谢阅读！。

信号隔离原理信号隔离原理是指在电子电路中，为了防止不同信号之间相互干扰，需要采取一定的措施来使它们相互独立，这就是信号隔离原理。

信号隔离在工业控制、通信、仪器仪表等领域都有着重要的应用，下面我们就来详细了解一下信号隔离原理。

首先，我们需要了解信号隔离的原因。

在实际的电子电路中，不同的信号可能会以不同的形式存在，比如模拟信号、数字信号、脉冲信号等，它们可能会在传输过程中相互干扰，造成系统性能下降甚至故障。

此外，不同的信号可能会受到外部环境的影响，比如电磁干扰、温度变化等，也会对信号的稳定性和准确性造成影响。

因此，为了保证电子系统的稳定运行，信号隔离就显得尤为重要。

其次，我们来了解一下信号隔离的方法。

常见的信号隔离方法包括光耦隔离、变压器隔离、电容隔离等。

光耦隔离是利用光电转换原理，将输入信号转换成光信号，再通过光电转换器将光信号转换成输出信号，从而实现输入与输出的电气隔离。

变压器隔离则是利用变压器的绝缘性能，将输入信号和输出信号通过变压器的绝缘层隔离开来，从而达到信号隔离的目的。

电容隔离则是利用电容器的隔离性能，将输入信号和输出信号通过电容器隔离开来。

这些方法各有特点，可以根据具体的应用场景选择合适的信号隔离方法。

最后，我们需要注意一些信号隔离的注意事项。

首先，要根据具体的应用需求选择合适的信号隔离方法，不同的方法适用于不同的场景。

其次，要注意信号隔离器件的选型和参数设置，确保信号隔离的效果和稳定性。

此外，还要注意信号隔离的安装和布线，避免外部干扰对信号隔离的影响。

最后，要定期对信号隔离系统进行检测和维护，确保其长期稳定运行。

综上所述，信号隔离原理是电子电路中非常重要的一部分，它可以保证不同信号之间的独立性，保证系统的稳定运行。

通过合理选择信号隔离方法、注意信号隔离的注意事项，可以有效地实现信号隔离的效果，提高系统的可靠性和稳定性。

希望本文对大家对信号隔离原理有所帮助。

信号隔离芯片信号隔离芯片是一种用于电子设备中的关键元件，它的主要功能是将输入和输出之间的电信号相互隔离，以保护电路的稳定性和可靠性。

下面将详细介绍信号隔离芯片的原理和应用。

信号隔离芯片的原理是利用电磁感应和光电耦合技术实现输入和输出电路的电气隔离。

一般来说，信号隔离芯片由输入端、输出端和隔离器件三个部分组成。

输入端作为接收外部电信号的端口，将输入信号通过隔离器件转换为隔离信号。

隔离器件根据不同的工作方式可以分为电磁隔离和光电隔离两类。

电磁隔离主要通过电感和互感原理实现，而光电隔离则是利用光电转换效应将电信号转换为光信号，在输入端和输出端之间建立一个具有高隔离电阻的光电隔离通道。

输出端则将隔离信号转换为输出信号，以供后续电路或设备使用。

信号隔离芯片的作用主要有以下几个方面。

首先，信号隔离芯片可以将干扰信号隔离在输入端，防止其传递到输出端，提高电路的抗干扰能力。

其次，由于输入和输出电路之间建立了电气隔离，信号隔离芯片可以防止传递电流和电压，从而保护设备和用户的安全。

此外，信号隔离芯片还可以实现不同电压级别之间的信号传递，将高电压信号转换为低电压信号，以适应不同设备之间的电平差异。

信号隔离芯片在工业自动化、电力系统、通信设备等领域有着广泛的应用。

在工业自动化中，信号隔离芯片可以将传感器等低电平信号转换为高电平信号，以适配工业控制系统的输入要求。

在电力系统中，信号隔离芯片可以将发电机输出的高电压信号转换为低电压信号，用于电网监测和保护。

在通信设备中，信号隔离芯片可以隔离模拟信号和数字信号，提高数据传输的准确性和稳定性。

总的来说，信号隔离芯片是一种重要的电子元件，它通过电磁感应和光电耦合技术实现输入和输出电路的电气隔离，具有防干扰、保护安全、适配电压级别等功能。

在工业自动化、电力系统和通信设备等领域有广泛的应用前景。

随着科技的进步和应用场景的不断扩大，信号隔离芯片将继续发展，并在更多的领域发挥着重要作用。

高速信号隔离芯片高速信号隔离芯片是一种用于电子设备中的重要元件，其主要功能是在电路中实现高速信号的隔离和传输。

本文将从以下几个方面介绍高速信号隔离芯片的原理、应用和发展趋势。

一、高速信号隔离芯片的原理高速信号隔离芯片是基于隔离技术的应用，其原理主要包括电气隔离和光电隔离两种方式。

1. 电气隔离：通过使用高绝缘材料和特殊的隔离结构，将输入信号和输出信号之间的电气连接断开，以达到信号隔离的目的。

电气隔离能够有效地防止信号的干扰和串扰，提高系统的抗干扰能力。

2. 光电隔离：利用光电耦合器件将输入信号转换成光信号，并通过光纤传输到输出端，再由光电耦合器件将光信号转换成电信号输出。

光电隔离具有传输速度快、抗干扰能力强的特点，常用于高速信号隔离芯片中。

高速信号隔离芯片广泛应用于各种电子设备中，特别是在工业自动化、通信网络和医疗设备等领域。

1. 工业自动化：在工业控制系统中，由于工作环境恶劣和噪声干扰较大，高速信号隔离芯片能够有效地隔离和传输信号，保证系统的稳定性和可靠性。

2. 通信网络：在光纤通信系统中，高速信号隔离芯片常用于光纤收发模块中，实现电信号和光信号之间的隔离和转换。

同时，在无线通信系统中，高速信号隔离芯片也能够提高信号的传输速率和质量。

3. 医疗设备：在医疗设备中，高速信号隔离芯片能够实现医疗信号的隔离和传输，保证医疗设备的安全性和可靠性。

例如，在心电图仪和血压监测仪等设备中，高速信号隔离芯片能够有效地隔离心电信号和血压信号，避免相互干扰。

三、高速信号隔离芯片的发展趋势随着电子技术的不断发展和应用领域的不断扩展，高速信号隔离芯片也在不断创新和改进。

1. 高速性能提升：随着通信技术的发展，人们对高速信号隔离芯片的传输速率要求越来越高。

未来的高速信号隔离芯片将更加注重提高传输速率和带宽，以满足高速通信的需求。

2. 低功耗设计：随着节能环保意识的提高，人们对电子设备的功耗要求也越来越严格。

未来的高速信号隔离芯片将更加注重低功耗设计，以提高系统的能效和稳定性。
