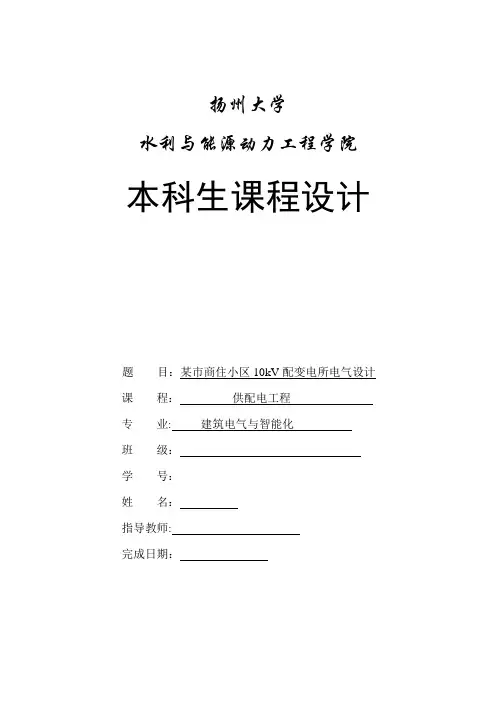

扬州大学水利与能源动力工程学院本科生课程设计题目：某市商住小区10kV配变电所电气设计课程：供配电工程专业: 建筑电气与智能化班级：学号：姓名：指导教师:完成日期：总目录第一部分：任务书第二部分：课程设计报告第三部分：设计图纸第一部分任务书1．题目某市商住小区10kV配变电所电气设计2．原始资料2.1 工程概况某住宅小区占地15万平方米。
建有3单元6层住宅楼（底层为车库)12幢，每幢30户；建有2单元12层住宅楼（底层为泵房车库,顶层为电梯间）6幢，每幢80户。
沿街门面3000m2及小区管理用房500m2。
2.2 负荷资料居民生活负荷:①每户负荷容量4kW.K d=0.65（30户）、0。
50（60户）、0。
45(80～160户）,cosϕ=0。
85。
②小高层每幢4部电梯，每部容量12kW。
K d=0。
7，cosϕ=0。
7.③每单元楼道应急照明负荷1.6～3。
2 kW（小高层）。
K d=0。
8,cosϕ=0.9。
④小高层每幢水泵房设备：消火栓泵2台(一用一备），每台容量22kW。
生活水泵2台(一用一备）,每台容量7.5kW。
排水泵2台，每台容量1。
5kW。
K d=0。
8，cosϕ=0。
8.营业照明负荷：①沿街门面正常照明及分体空调负荷按50W/m2计。
cosϕ=0。
85。
②小区管理用房正常照明及分体空调负荷按40W/m2计。
cosϕ=0。
85。
注:备用设备容量不计，发生火灾时才用的消防用电设备容量不计入总负荷。
考虑变电所用电15kW，cosϕ=0。
85。
各用电设备的负荷等级及其配电要求根据规范确定。
2。
3 供电条件（1）供电部门可提供双回路10kV电源，一用一备。
（2）电源1进线处三相短路容量110MV A，进线电缆长约100米。
电源2进线处三相短路容量120MV A，进线电缆长约110米.（3)采用高供低计,居民生活计量一户一表，安装于楼道处.其他负荷计量点设于变电所低压侧。
第一柜为进线隔离柜.(4）考虑二期工程，预留一路10kV电源出线备用，负荷容量400kV A.（5）配变电所采用独立式，位于小区中心位置，无人值班。
电气设计说明一. 工程概况1) 本工程位于**市**园区,是由******置业置业有限公司开发建设的“**”商住小区变配电工程。
2）根据******股份有限公司电力事业部的高压供电方案：该10/0.4KV配电工程安装变压器5台，变压器总装见总容量3190KVA；其中：居民住宅与商业用电变压器630KVA 3台；重要负荷用电变压器800KVA 1台；冲电桩用电变压器500KVA；1台自备柴油发电机580KW一台。
3) 本商住小区负荷类别为三级,但因其含有重要负荷，对供电可靠性要求高,故第一路10KV电源（主供）引自10KV**线**山水城环网柜出线供电，第二路10KV电源（备供）引自10KV**线**幼儿园支线2#杆“T”接供电（正常情况只供重要负荷），重要负荷应急电源采用自备柴油发电机供电。
10/0.4KV变配电室安装10KV开关柜共10台，SCB11-800KVA变压器1台、SCB11-630KVA变压器3台、SCB11-500KVA变压器1台、580KW柴油发电机1台，设于一期地下车库。
二. 设计依据1) 根据业主提供设计委托书、设计要求及土建、公用专业提供的相关图纸和设计资料；2) 当******股份有限公司电力事业部的用电批复。
3) 国家现行主要设计规范、标准规定：《民用建筑电气设计规范》JGJ/T16-2008《高层民用建筑设计防火规范》GB50045-95 (2005年版)《通用用电设备配电设计规范》GB 50055-2011《低压配电设计规范》GB50054-2011《电力工程电缆设计规范》GB 50217-2007《供配电系统设计规范》GB 50052-2009《20KV及以下变电所设计规范》GB 50053-2013《建筑物防雷设计规范》GB 50057-2010《建筑设计防火规范》GB 50016-2014《住宅建筑电气设计规范》JGJ242-2011三. 设计范围（1) 从10KV**线**山水城环网柜出线和10KV**线**幼儿园支线2#杆“T”接至居民住宅用电表箱、其它用电负荷至一级配电箱。

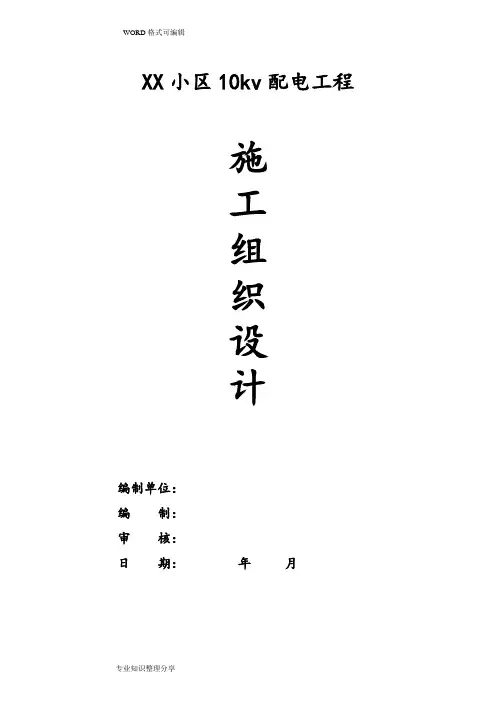

XX小区10kv配电工程施工组织设计编制单位：编制：审核：日期：年月目录一、工程概述 (1)二、编制依据 (1)三、施工措施 (1)四、施工现场组织机构 (1)五、施工进度安排计划 (6)六、工程用电设备和工器具清单 (6)七、施工措施 (8)八、安全生产、文明施工环保措施 (38)九、质量目标及保证措施 (46)十、技术管理措施 (50)一、编制依据1、依据XX配电工程招标文件编制；2、依据XX设计的《XX配电工程设计施工图》编制；3、依据XX设计研究院设计的《XX电气设计施工图》编制；4、依据国家电网公司输变电工程施工工艺示范手册；5、依据国家电网重庆有限公司《电网建设施工作业指导书》；6、本公司质量管理体系、环境管理体系、职业健康安装管理体系。
7、依据现行《电气装置安装工程施工及验收规范》；8、依据GB 50150－2006 《电气设备交接试验标准》9、依据GB50303-2002《建筑电气工程施工质量验收规范》10、依据GBJ147-90-GBJ50150-91-GB50182-93《电气安装工程施工及规范汇编》二、工程概述该工程釆用双回路供电方式，主供由待建成的XXXX变电站（或）提供一个10kV间隔敷设专线引至电缆分支箱（或）。
保安电源为由在建的10KV公用线路苏上线提供，保安容量为2000KVA，釆用“T”接供电，采用 YJV22-10/3 ×120mm2的电缆引接至电缆分支箱。
两路电源通过分支箱再引至本工程所建10KV配电室进线柜。
工程设置10KV配电室1个，10KV 高压配电装置及综合自动化保护设备均装设在该配电室，另外还装设有1#、2#、3#、4#、5#、6#干式变压器和低压配电装置。
10KV高压配电装置为进线二回、出线六回，共9台高压开关柜，釆用 KYN28A-12 (Z)型中置式高压开关柜。
低压配电装置采用GCS型抽出式开关柜，共25台。
无功补偿由低压电器柜补偿，采用自动补偿，每台主变配备240KVAR,共6套。
浅谈住宅小区10kV供配电系统工程设计随着人们生活质量的提升，住宅小区由于人口密集，因此电力需求较高，尤其是封闭式管理的小区，其因规模大，故用电负荷密度比普通小区高，由此对供配电系统的质量和可靠性也有高要求。
传统供配电系统工程设计已经不能满足现代住宅小区的用电需求，因此本文探讨住宅小区10kV供配电系统工程的设计方案。
标签：住宅小区；供配电系统；工程设计1设计总体原则住宅小区10kV供配电系统工程设计的总体原则，应该结合待配电小区的实际特点进行考察、设计、规划，具体如下：①结合该住宅小区的建筑特点，小高层、多层、高级住宅，其中以高级住宅和多层住宅为主。
要求综合考虑，供电模式先进、可靠性高、布局合理、灵活。
②有足够的供电容量，满足居民因生活水平的提高用电量不断增长的需求。
③接线简洁并具有较高的供电可靠性。
④与项目环境协调。
⑤满足以上条件下节省投资成本。
2确定小区用电负荷住宅小区10kV供配电系统工程设计首先要确定待配电小区的用电负荷。
城市住宅可谓是电器集中地，电器的使用提升了人们的生活质量，电器使用方便、卫生、干净、操作简便、快捷，也因此电能源的使用率大大超过了其他类型的能源，甚至有取代的发展趋势。
用电负荷的确定，不仅要计算该住宅区的用户数量，还应该将住宅区的所有用電设施包含在内，包括水泵房、基础道路设施、绿化基础设施、健身娱乐设施、停车场设施等等，因此，要针对住宅小区用电多样化的特点进行计算和确定，具体计算公式如下（2-1）式，（2-2）式：该计算公式中P 表示该住宅小区所有建筑最大用电负荷，Pn表示该住宅小区不同建筑的负荷密度；Sn表示该住宅小区不同类型建筑的占地面积；A表示该住宅小区内所有建筑的年用电总量；Tmax表示该小区用电最大负荷利用时间，单位为h；K1表示该小区不同建筑的需用系数。
P=（P1S1+P2S2+P3S3+PnSn）*K1公式（2-1）A=P*Tmax公式（2-2）3确定用电负荷等级用电负荷计算确定之后，根据该住宅小区的特性及用电要求配置用电负荷等级。

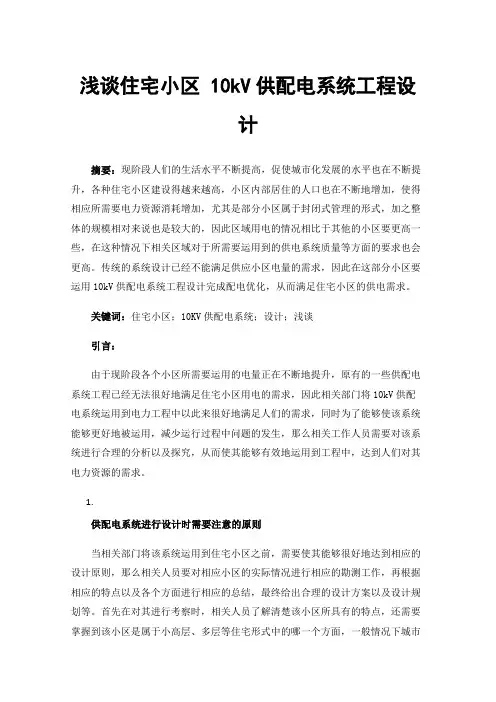

浅谈住宅小区 10kV供配电系统工程设计摘要：现阶段人们的生活水平不断提高，促使城市化发展的水平也在不断提升，各种住宅小区建设得越来越高，小区内部居住的人口也在不断地增加，使得相应所需要电力资源消耗增加，尤其是部分小区属于封闭式管理的形式，加之整体的规模相对来说也是较大的，因此区域用电的情况相比于其他的小区要更高一些，在这种情况下相关区域对于所需要运用到的供电系统质量等方面的要求也会更高。
传统的系统设计已经不能满足供应小区电量的需求，因此在这部分小区要运用10kV供配电系统工程设计完成配电优化，从而满足住宅小区的供电需求。
关键词：住宅小区；10KV供配电系统；设计；浅谈引言：由于现阶段各个小区所需要运用的电量正在不断地提升，原有的一些供配电系统工程已经无法很好地满足住宅小区用电的需求，因此相关部门将10kV供配电系统运用到电力工程中以此来很好地满足人们的需求，同时为了能够使该系统能够更好地被运用，减少运行过程中问题的发生，那么相关工作人员需要对该系统进行合理的分析以及探究，从而使其能够有效地运用到工程中，达到人们对其电力资源的需求。
1.供配电系统进行设计时需要注意的原则当相关部门将该系统运用到住宅小区之前，需要使其能够很好地达到相应的设计原则，那么相关人员要对相应小区的实际情况进行相应的勘测工作，再根据相应的特点以及各个方面进行相应的总结，最终给出合理的设计方案以及设计规划等。
首先在对其进行考察时，相关人员了解清楚该小区所具有的特点，还需要掌握到该小区是属于小高层、多层等住宅形式中的哪一个方面，一般情况下城市中的小区多是多层以及高级住宅[1]。
那么对于该类型的住宅相关人员需要对各方面进行综合性的分析，从而保证该区域所运用的供电方式是属于先进的且可靠性也是较高的；同时在该区域进行系统布局时也需要具有较高的灵活性以及合理性。
其次由于如今小区内的人口越来越多，生活质量也在增长，相应的用电需求也在不断增加，那么相关人员要保证该系统在住宅内运行时具有足够的容量。
某小区10kV供配电工程设计摘要：随着社会的发展和人们生活水平的提高，人们对住宅小区供电系统的可靠性、安全性、舒适性提出了更高的要求。
本文结合某小区10kV高压供配电工程设计案例，对供配电设计的相关要点进行了分析探讨，旨在采用合理的住宅供电方式，以保证供电系统的安全可靠运行。
关键词：10kV；供配电工程；设计随着我国经济社会建设事业的稳定持续发展，我国基层普通民众的基础性物质水平和生活质量水平实现了显著改善和提升，在家庭生活中配备的家用电器类型和数量不断增加的实际条件下，对城镇居民住宅小区供配电工程设计提出了一系列新的要求。
本文以某小区10kV供配电工程设计为分析对象，结合工程特点、规模、负荷性质、用电容量、供电条件和节约电能等因素，合理制定了供配电设计方案，做到了安全可靠、技术先进、经济合理，良好的供电质量满足了人们的生产生活需求。
1 工程概况某小区占地面积50万m2，建筑面积32万m2，居住户数1500户，均为多层住宅。
该小区10kV 电源来自其就近的110kV 高压变电站。
2 总体电气设计2.1 民用建筑电气设计的原则民用建筑电气设计必须贯彻执行国家有关工程的政策和法令，应当符合现行的国家标准和设计规范。
电气设计还应遵守有关行业、部门和地区的特殊规定和规程。
在上述的前提下力求贯彻以下原则：应当满足使用要求和保证“安全用电”；确立技术先进、经济合理、管理方便的方案；设计应适当留有发展的余地；设计应符合现行的国家标准和设计规范。
2.2 接线方式的选择根据变压器的容量、分布及地理环境等情况，可采用放射式、树干式或环式。
在小区10kV 供电系统设计中，接线方式的选择有以下三种方案:2.2.1高压树干式接线方案。
需要大量使用高压电缆分接箱，可靠性低，而这个小区集中了大量的人口，当地居民对用电要求较高，故这种方式并不合理。
2.2.2高压放射式接线方案。
在初期这种方式被作为选择对象，但放射式只适用于允许年停电32h 以上的地方，可靠性较低并需要在电网入小区处设电气开闭站，大量配置高压柜，高压电缆回路多，初期投资大，一般很少采用这种方案。
住宅A区小区配电室10KV电缆工程施工组织设计2008年12月目录第一章编制原则与依据 (02)第二章工程概况 (03)第三章施工部署及进度计划 (05)第四章施工方案主要技术措施 (10)第五章质量目标设计 (16)第六章施工安全保障措施 (22)第七章保卫及消防措施 (28)第八章环境保护及文明施工 (29)第九章履约保证措施 (31)第十章节约材料措施 (32)第一章编制原则与依据1.1在学习、研究、理解招标文件和设计图纸的基础上，积极响应工程管理中心在招标文件中提到的工程进度计划和质量目标。
以设计文件及有关规范为依据，紧密结合现场实际情况，编制指导性强、技术先进、经济合理、质量目标明确的施工组织设计；同时做到安全、进度、环保、文明施工等诸多方面措施得力。
1.1.1施工总体部署合理，施工进度计划可行，高效保证总体施工的要求。
1.1.2采用先进的机械设备和科学的管理方法，确保工程进度和安全生产。
1.1.3在施工的全过程中，采用周密的环境保护措施和文明施工措施。
1.2编制依据1.2.1招标文件。
1.2.2设计图纸1.2.3供电局供电方案号1.2.4施工及验收规范：变电工程《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程盘、柜及二次回路验收规范》GB50171-92《电气装置安装工程低压电器施工及验收规范》GB50254-96《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程电气设备交接试验标准》GB50202-20021.2.5对现场的实地考察。
1.2.6本单位现有的技术能力及机械设备情况。
第二章工程概况2．1工程简介审图意见：一、住宅A区高基配电室10KV电缆-8.7/15KV-3*150mm2电缆700米，制作安装①新敷设ZRC-YJY22-8.7/15KV-3*150mm2室内终端头8套，新安装GA-3K环网开关柜6面。
本科毕业设计论文住宅小区10kV供电系统设计摘要本次所设计的课题是住宅小区10kV供电系统的初步设计，该供电系统是有两个配电室组成的住宅小区专用的降压变电系统，具有10kV和380V两个电压等级，10kV一侧接与110kV变电站的10kV母线，380V主要用于小区用户的用电。
本次所设计的供电系统是非常重要的，如果系统出故障了，将影响整个住宅小区的供电，所以可靠性要求很高。
所以这次设计必须考虑到供电系统的安全性、可靠性及经济性。
本说明书通过对变电站的主接线设计，短路电流计算，主要电气设备型号和参数的确定，电气设备的动热稳定校验，备用电源的自动投入设计，无功补偿设计，防雷和过电压保护装置的设计较为详细地完成了电力系统中变电站的设计。
关键词：配电室；短路计算；无功补偿；备用电源投入AbstractThe design of this residential area is the subject of the preliminary design of 10kV power supply system, the power distribution system, there are two rooms and an opening and closing a residential area consisting of a dedicated step-down transformer system with 10kV and 380V 2 a voltage, 10kV and 110kV substation side of the access bus 10kV, 380V electricity mainly for residential users. The power supply system designed is very important, if the system is broken, the entire residential area will affect the power supply, so the high reliability requirements. Therefore, the design must take into account the power system security, reliability and economy. This manual wiring through the main substation design, short circuit current calculation, the main electrical equipment to determine the model and parameters, electrical equipment, the dynamic thermal stability test, automatic backup power supply design, reactive power compensation design, lightning protection and over voltage protection Device completed in detail the design of substations in power system.Keywords: Distribution room; Short-circuit calculation; Reactive power compensation; Backup Power Input目录1.绪论 (1)1.1课题背景 (1)1.2设计的目的和基本要求 (1)1.3本次小区供配电设计的主要内容 (2)2. 住宅小区的负荷计算 (3)2.1负荷的分类及供电要求 (3)2.1.1电力负荷的含义 (3)2.1.2 按对供电可靠性要求的负荷分类 (3)2.1.3 按工作制的负荷分类 (4)2.1.4 本设计的负荷.................................................................... 错误！未定义书签。

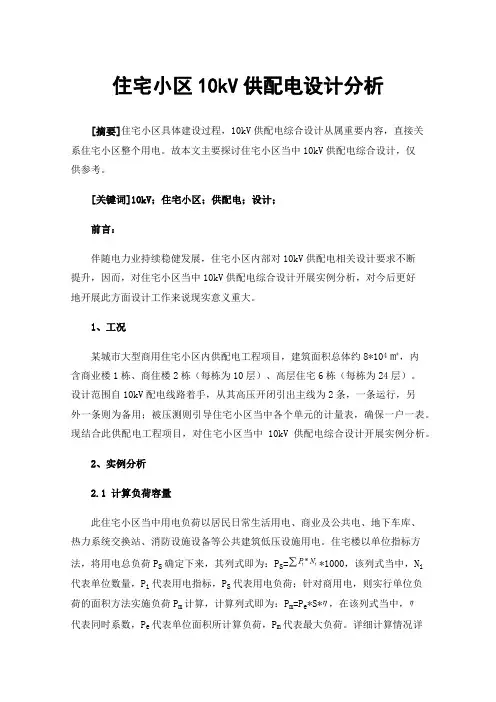

住宅小区10kV供配电设计分析[摘要]住宅小区具体建设过程，10kV供配电综合设计从属重要内容，直接关系住宅小区整个用电。
故本文主要探讨住宅小区当中10kV供配电综合设计，仅供参考。
[关键词]10kV；住宅小区；供配电；设计；前言：伴随电力业持续稳健发展，住宅小区内部对10kV供配电相关设计要求不断提升，因而，对住宅小区当中10kV供配电综合设计开展实例分析，对今后更好地开展此方面设计工作来说现实意义重大。
1、工况某城市大型商用住宅小区内供配电工程项目，建筑面积总体约8*104㎡，内含商业楼1栋、商住楼2栋（每栋为10层）、高层住宅6栋（每栋为24层）。
设计范围自10kV配电线路着手，从其高压开闭引出主线为2条，一条运行，另外一条则为备用；被压测则引导住宅小区当中各个单元的计量表，确保一户一表。
现结合此供配电工程项目，对住宅小区当中10kV供配电综合设计开展实例分析。
2、实例分析2.1 计算负荷容量此住宅小区当中用电负荷以居民日常生活用电、商业及公共电、地下车库、热力系统交换站、消防设施设备等公共建筑低压设施用电。
住宅楼以单位指标方法，将用电总负荷P S确定下来，其列式即为：P S=*1000，该列式当中，N i代表单位数量，P i代表用电指标，P S代表用电负荷；针对商用电，则实行单位负荷的面积方法实施负荷P m计算，计算列式即为：P m=P e*S*，在该列式当中，代表同时系数，P e代表单位面积所计算负荷，P m代表最大负荷。
详细计算情况详见表1～表2。
此外，结合市场当前趋势，并依照民用建筑内部电气设计现行规范，对该住宅小区内部变压器选定S11系列油浸式全密封变压器，内含S11-M-800/10变压器３台、S11-M-500/10变压器2台。
表1 居民住宅具体负荷计算情况表2 商用住宅具体负荷计算情况2.2 设计电气系统主接线住宅小区当中主接线，实行单母线的分段接线。
双母线类接线，因设备投资总体较大，且接线相对复杂，虽可确保供电系统总体可靠性，但因新建小区属于２~３级负荷，故无需用到双母线类接线。

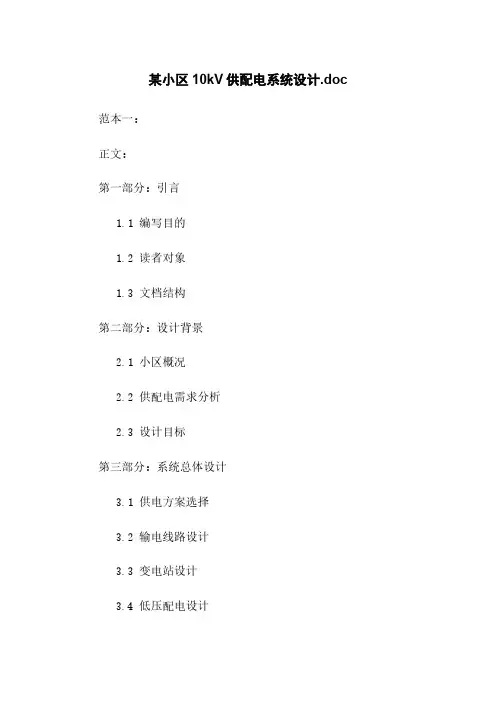

某小区10kV供配电系统设计.doc 范本一：正文：第一部分：引言1.1 编写目的1.2 读者对象1.3 文档结构第二部分：设计背景2.1 小区概况2.2 供配电需求分析2.3 设计目标第三部分：系统总体设计3.1 供电方案选择3.2 输电线路设计3.3 变电站设计3.4 低压配电设计第四部分：供配电设备选型与布置 4.1 变压器选型与布置4.2 开关设备选型与布置4.3 配电箱选型与布置第五部分：系统保护及监控设计 5.1 过载保护设计5.2 短路保护设计5.3 接地保护设计5.4 监控系统设计第六部分：工程施工与验收6.1 施工组织设计6.2 施工进度计划6.3 质量验收标准6.4 技术资料归档要求附件：附件一：设计图纸附件二：设备选型数据表附件三：施工进度计划法律名词及注释：1、供配电系统：指电能从供电源送达的过程中所涉及的输配电设备和线路等总称。
2、变电站：指将高电压输电线路的电能转化为低电压电能并进行配电的设施。
3、过载保护：在供配电系统中，对系统中的电器设备进行过载状态下的保护措施。
4、短路保护：在供配电系统中，对系统中的电器设备进行短路状态下的保护措施。
------------------------------------------------------------------范本二：正文：第一部分：引言1.1 编写目的1.2 阅读对象1.3 文档结构第二部分：小区概况2.1 规划范围及位置2.2 地形地貌及气候特征2.3 供配电需求分析第三部分：设计思路3.1 总体设计原则3.2 供电方案3.3 设计目标第四部分：供配电系统设计4.1 输电线路设计4.2 变电站设计4.3 低压配电设计第五部分：供配电设备选型与布置 5.1 变压器选型与布置5.2 开关设备选型与布置5.3 配电箱选型与布置第六部分：系统保护与监控设计6.1 过载保护设计6.2 短路保护设计6.3 接地保护设计6.4 监控系统设计第七部分：工程施工与验收7.1 施工组织设计7.2 施工进度计划7.3 质量验收标准7.4 工程归档要求附件：附件一：设计图纸附件二：设备选型数据表附件三：施工进度计划法律名词及注释：1、供配电系统：指将电能从供电源送达的过程中所涉及的输配电设备和线路等总称。
某生活小区10kv供配电一次系统设计【文档1】某生活小区10kv供配电一次系统设计1. 引言1.1 编写目的本文档旨在对某生活小区的10kv供配电一次系统进行设计，并详细说明设计的方案和参数，以确保系统的安全可靠运行。
1.2 文档范围本文档主要涵盖了10kv供配电一次系统的设计需求、设计方案、设备选型、电气参数等内容。
2. 设计需求2.1 小区概况介绍小区的基本信息、用电需求、用电负荷等情况。
2.2 电力供应需求说明小区的电力供应需求，包括供电区域、负荷类型、负荷容量等。
2.3 安全要求明确小区供配电一次系统设计时需要满足的安全要求，主要包括电气设备的安全性、保护措施等。
3. 设计方案3.1 系统结构说明10kv供配电一次系统的整体结构，包括主要的组成部分和相互之间的连接关系。
3.2 设备选型根据小区的用电负荷和需求，选择适合的10kv供配电一次设备，包括变压器、电缆、开关设备等。
3.3 线路布置设计合理的供配电线路布置方案，包括线路走向、敷设方式、电缆规格等。
3.4 运行控制描述系统的运行控制方式和控制策略，确保系统的稳定和安全。
4. 设备参数4.1 变压器参数所选用的变压器的技术参数，包括容量、功率因数、绕组参数等。
4.2 电缆参数给出所选用电缆的规格、型号、额定电压、电流载荷等参数。
4.3 开关设备参数说明所选用的开关设备的额定电流、断路能力、采用标准等参数。
【附件】本文档涉及到的相关图纸、表格和计算结果等附件，请参阅附件部分。
【法律名词及注释】1. 10kv：直流电流的单位，表示电压等于10000伏特。
2. 供电区域：指电力线路供电的范围，一般由变电站或配电箱等设备提供电能。
3. 变压器：将高压电转换为低压电的电气设备，主要用于电力系统的输配电。
4. 电缆：用于输送电能的一种电气导线，具有绝缘性能和较高的耐压能力。
5. 开关设备：用于控制和分配电路的电气设备，主要包括断路器、接触器、开关等。
小区10kV供配电系统工程设计摘要：10kV供配电系统是城市配电网中的重要组成部分，该系统的设计与建设水平直接影响城市配电网的整体运行效果，影响城市小区各项功能的正常发挥。
本文联系实际，就小区10kV供配电系统工程设计问题进行分析探究，并提出了科学规范的供配电设计方案，希望能为相关工作提供些许帮助。
关键词：小区；电气设计；负荷；防雷接地1小区10kV供配电特点及设计原则1.1小区10kV供配电特点在进行小区10kV供配电系统工程设计时，首先需对小区10kV供配电的相关特点有所了解。
在经研究分析后得知，小区变配电具有以下特点：首先是近年来我国城市化建设进程加快，小区面积扩大，与此同时，小区供配电面积增加，范围更广；其次，小区功能多样化，用电性质也多样化，如住宅、商业等，不同性质类型的用户，用电需求与用电特点有所不同；同时，小区是人流密集区，平时用电频繁、用电量大，因而对供配电的安全性、可靠性要求较高，且在我国可持续发展战略理念下，小区的供配电设计与用电还需注重经济性、环保性；最后，各地供电模式与住宅设计规范因地区的差异也不尽相同[1]。
1.2小区10kV供配电设计原则近年来，我国经济发展迅速，社会环境有所变化，小区住宅环境也发生了很大变化。
在此背景下，要想保证小区10kV供配电系统工程设计的科学性、合理性，就需严格依据国家以及行业相关标准，同时遵循一定的设计原则，具体如，原则一：小区10kV供配电系统工程设计，必须要保证供配电系统的安全性、可靠性以及先进性，避免在用电过程中出现任何安全隐患与质量隐患，给人民群众的生命与财产安全带来威胁；此外，在设计过程中，还需根据实际情况，对配电系统结构做科学的设计与调整，以保证供电系统布局的灵活性、合理性。
原则二：在设计时，需根据小区实际规模与具体用电需求，合理计算出小区的供电容量，确保小区内部人们的生产与生活活动可正常进行，各项合理化用电需求能得到有效满足。
原则三，小区10kV供配电系统中，线路等方面具有一定的复杂性，因此在设计时要尽可能做到供电线路布局简单合理，最大程度减少供电线路布局与建设对人们生活生产活动造成的影响。
10kV供配电系统设计摘要随着人们的居住条件的不断改善，人们对小区电力供应的要求越来越高，特别是供电的可靠性和持续性。
这就要求在进行供配电系统设计时要结合该小区的规模和规模标准来设计，要既能满足小区的用电负荷，又能保证小区的供电安全及供电可靠性。
本次设计课题内容为某小区10KV供配电系统设计。
论文的主体结构为：首先论述了课题的意义和设计概况，主要包含此小区供配电系统的设计理论。
设计前期根据民用住宅建筑物的负荷计算准则来进行负荷计算，运用了三种负荷计算方法对各类别的用电负荷进行计算和统计，经过分析选择低压集中无功补偿方式，采用并联电容器，使功率因数由0.85提高到0.932，大大降低了设备运行的损耗；再采用标幺值法对短路电流进行运算，选择主要电气设备的型号和参数，灵活将电器设备的原理进行理解及运用，根据数据表，选择了合适的电缆型号和截面。
后期则从防直击雷和接地系统的角度，对建筑物进行防雷保护的设计，及图纸的绘制。
关键词：供配电系统；短路计算；无功补偿ABSTRACTWith the continuous improvement of people's living conditions, people's demand for residential power supply is increasingly high, especially the reliability and continuity of power supply. This requires the design of power supply and distribution system to combine the size and scale of the district standards to design, to both meet the district's electricity load, but also to ensure that the district's power supply security and reliability.This design topic for the residential area 10KV power supply and distribution design. The main structure of the thesis is as follows: firstly, the significance and the design of the project are discussed, including the design theory of the power supply and distribution system. Preliminary design according to the load of residential buildings calculation criterion for load calculation, using three kinds of calculation methods of all kinds of used electricity load calculation and statistics, and selection of shunt capacitor of low voltage reactive power compensation, the power factor increased from 0.85 to 0.932, greatly reduces the loss of equipment operation; by p.u. method of short-circuit current calculation, for power transformer selection and electrical equipment models and the parameters identified, flexible understanding and application of the principle of electrical equipment, according to the data table, select the appropriate cable type, and the cross section. From the late directlightning protection and grounding system point of view, design of lightning protection of buildings, drawing and drawing.Key words ：power supply and distribution system；short circuit calculation；reactive power compensation目录1 前言 (1)1.1 课题意义 (1)1.2 设计概况 (1)1.3 设计范围 (1)1.4 设计原则及标准 (1)1.5 设计思路 (2)2 住宅小区的负荷计算 (3)2.1 负荷的分类 (3)2.3 负荷计算准则 (3)2.3 电气负荷计算 (4)2.3.1 计算的主要方法 (4)2.3.2 其它负荷计算方法 (5)2.3.3 详细负荷计算 (6)2.4 系统负荷计算的统计结果 (10)3 无功功率补偿及其计算 (13)3.1 无功补偿的必要 (13)3.2 无功补偿装置的选择 (13)1 前言1.1 课题意义住宅小区是城市居住区公共空间的重心，小区供配电规划是小区电力网配置的依据和基础。
一、设计依据1、**小区用地红线图、总平面图、电施图。
2、**小区的高压供电方案答复单。
3、《《民用建筑电气设计规范》JGJ16—2008；4、《低压配电设计规范》GB50054-20115、《电力工程电缆设计规范》(GB52017-2016)；6、《交流电气装置的接地设计规范》GB／T 50065-2011二、设计内容（一）、10kV线路：(1)、10kV进线电源电缆线路10kV电源【10kV城安线3#杆】接入，采用ZR-YJV22-8.7/15kV-3×400敷设至中心配电室进线间隔901。
(2)、新建10kV高压开关柜的出线电缆本工程新建10kV及以下高低压配电室1座。
1-10#变压器（1000kVA)、11#变压器（800kVA)、12#变压器（800kVA)、；各变压器进线详见10kV高压配电室高压系统图；电缆路径详见平面图。
（二）、10kV及以下变配电所：(1)、10kV及以下高低压配电室1座。
含10kV高压屏17面，柴油发电机组配电房1套（常用1100kW，过载1210kW），低压屏73面，直流屏1面；(2)、1000kVA变压器10台，800kVA变压器2台。
（3）、所有计费表计均安装国网供电公司认可的宽带4G及以上全载波智能电子表计。
（三）、低压配电线路：（1）居民生活用电：各配变至各住宅户入户配电箱进线端止的电气设计。
（2）安保用电：11、12#变配变至低压出线端子止。
（4）小区应急备用电源：柴油发电机组至双电源切换柜止的相关电气设计由建筑设计院设计并由业主方送消防部门备案。
（四）、当需要变更本工程的设计内容时，应及时与设计单位联系，取得签字盖章的变更设计书、并报送当地供电部门认可后方可变更。
三、工程概述1、工程概述**位于**市**县，共计居民1460户，共计商业105户，建筑物共11栋。
2、负荷平衡与分配本工程共配置10台1000kVA变压器,2台800kVA变压器，一台站变（高压设备操作电源)30kVA。
住宅小区10kV供配电系统工程设计探讨摘要：我国近年来各行业发展都非常迅速，整体经济水平提高较快，人民生活质量有了很大的改善。
随着我国社会经济的快速发展，城市化进程不断加快，人们的生活水平也不断提升，对于电能的需求也是越来越大。
伴随而来的问题是城市住宅小区内用电设备的逐渐增多，耗电量逐渐加大，原有的配电模式规划已经不能适应当前的发展需求，需要进行不断完善。
关键词：住宅小区；10kV供配电系统；工程设计引言电力的使用已经成为人们生产生活中不能缺少的最基础能源。
电力对于我们的生活有着越来越重要的影响，因此对于供电系统的设计和建设需要引起更多的注意。
该如何设计出符合人们生产生活需求，为人们生产生活提供可靠的供电系统，需要更多的进行分析和研究。
本文主要对小区10kV供配电系统的设计中存在的问题进行分析，并提出相应的解决措施，来进一步的促进小区供电系统完善。
1 住宅小区10kV供配电系统工程设计总体原则随着社会生活水平的不断提高，人们对于住宅环境的要求也在逐渐的提升。
在10kV供配电系统设计中需要遵循的原则就是：根据实际情况，对实际情况进行观察参考依据的基础上进行设计和规划。
具体特点原则如下所示：第一点：保证供电系统的先进性、安全性、可靠性，同时还需要供电系统布局具备合理性和灵活性。
第二点，需要对供电容量进行保证，能够满足小区内部人们的生产和生活活动，尤其是对于在用电需求不断增长的趋势之下用电量大幅增长的状况进行满足。
第三点：要求小区的整体供电线路布局简单合理，对人们的生活造成影响尽可能的小。
2 10kV住宅小区配电模式的规划步骤住宅小区配电需要始终遵循《城市电力网规划设计》中的相关要求，要根据小区内的实际发展情况做出相应的规划设计，将小区作为一个整体来看，根据小区对于电能的实际需求，确定一个总体的规划和发展目标。
电网规划需要能够充分适应本地区的电网发展情况，配电网的规划需要注重中、低和高压之间的协同发展，能够从整体上适应小区发展的实际情况，符合小区对于电能的实际需要。
某小区10kV供配电工程设计
发表时间：2018-07-23T09:47:13.570Z 来源：《基层建设》2018年第14期作者：梁成照
[导读] 摘要：随着社会的发展和人们生活水平的提高，人们对住宅小区供电系统的可靠性、安全性、舒适性提出了更高的要求。
佛山市南海华林电力电器安装有限公司 528211
摘要：随着社会的发展和人们生活水平的提高，人们对住宅小区供电系统的可靠性、安全性、舒适性提出了更高的要求。
本文结合某小区10kV高压供配电工程设计案例，对供配电设计的相关要点进行了分析探讨，旨在采用合理的住宅供电方式，以保证供电系统的安全可靠运行。
关键词：10kV；供配电工程；设计
随着我国经济社会建设事业的稳定持续发展，我国基层普通民众的基础性物质水平和生活质量水平实现了显著改善和提升，在家庭生活中配备的家用电器类型和数量不断增加的实际条件下，对城镇居民住宅小区供配电工程设计提出了一系列新的要求。
本文以某小区10kV 供配电工程设计为分析对象，结合工程特点、规模、负荷性质、用电容量、供电条件和节约电能等因素，合理制定了供配电设计方案，做到了安全可靠、技术先进、经济合理，良好的供电质量满足了人们的生产生活需求。
1 工程概况
某小区占地面积50万m2，建筑面积32万m2，居住户数1500户，均为多层住宅。
该小区10kV 电源来自其就近的110kV 高压变电站。
2 总体电气设计
2.1 民用建筑电气设计的原则
民用建筑电气设计必须贯彻执行国家有关工程的政策和法令，应当符合现行的国家标准和设计规范。
电气设计还应遵守有关行业、部门和地区的特殊规定和规程。
在上述的前提下力求贯彻以下原则：应当满足使用要求和保证“安全用电”；确立技术先进、经济合理、管理方便的方案；设计应适当留有发展的余地；设计应符合现行的国家标准和设计规范。
2.2 接线方式的选择
根据变压器的容量、分布及地理环境等情况，可采用放射式、树干式或环式。
在小区10kV 供电系统设计中，接线方式的选择有以下三种方案:
2.2.1高压树干式接线方案。
需要大量使用高压电缆分接箱，可靠性低，而这个小区集中了大量的人口，当地居民对用电要求较高，故这种方式并不合理。
2.2.2高压放射式接线方案。
在初期这种方式被作为选择对象，但放射式只适用于允许年停电32h 以上的地方，可靠性较低并需要在电网入小区处设电气开闭站，大量配置高压柜，高压电缆回路多，初期投资大，一般很少采用这种方案。
2.2.3高压环网式接线方案。
环网供电系统是由电源引出两个回路向P个负荷点供电，在各负荷点之间依次敷设联络线，形成闭合的多边形电网，敷设的线路数目n=P+1。
该方案结构简单，投资较少，可靠性高，适合大型居住小区供电系统的设计。
环网供电接线方式又分为两种类型，一种是两路电源来自同一变电站的不同母线或者不同的变电站,是典型的双回路电源环网供电接线适用于年停电时间高达24-32h的地方；另一种是双环网供电接线，每一变电所内两台变压器来自不同电源的闭式环网，同时变压器低压侧再设联络开关，因此供电可靠性大大提高，双环网供电接线适用于年停电24h以下的地方。
由于双环网供电接线的环形供电方式可靠性很高，在遵循经济适宜、技术合理的原则下该小区10kV供电系统应采用双环网供电接线方式。
3 负荷的分级和供电要求
3.1负荷的分级
民用建筑的用电负荷,应根据用户的重要性或其用电设备对供电可靠性的要求及中断供电将造成的人身伤害、社会影响、经济损失程度,并考虑电力系统的管理及供电措施,将用户和用电设备分为一级负荷、二级负荷及三级负荷，级别越高对供电系统的稳定性、可靠性和安全要求也越高。
因此，在设计应为不同类型的建筑配备相应的级别。
3.2负荷的供电要求
不同级别负荷对供电系统的稳定性、可靠性和安全性要求不同，所以对各级别的负荷的供电应做到:一级负荷应提供2个独立的电电源，当1个供电电源出现故障时可以启用另一个供电电源进行供电。
对特别重要的一级负荷还应准备1个应急电源，以确保供电的稳定性。
为二级负荷供电的变压器或线路在出现故障时应能继续供电，或在中断供电后能能迅速恢复，确保二级负荷的正常运转。
为三级负荷供电的变压器或线路,只要能保证三级负荷在正常环境下使用即可。
4 配电所的设置
4.1配电所的设置
随着人们对供配电设施要求的提高，目前配电所设置不仅能够在供电性能上满足人们的需要，更要在美观性以及规划上符合小区的整体要求，强化配电所的安全可靠性，减少对土地的占用。
鉴于大型的居住小区大多设有不同的功能区，该小区按照特点的划分可以被分为别墅、公寓、洋房以及学校和幼儿园等各类区域。
不同的建筑类型对电力的需求也呈现出了不同的特点。
为此，配电所电压的设计应当对各类相关要素进行充分考虑和分析，将小区用电负荷的大小、小区的远景规划以及当地电网现状等诸多要素纳入到考虑的范畴。
通常来说，大型居住小区内各类用电设备的容量相对较大，因此普遍会采用10kV的高压供电方式。
在这样的条件下，我们在进行配电所的位置设定时应当将小区用次干道划分成为不同的供电区域，提升小区内的供电效率和供电质量。
并且在工程建设的过程中，也要进行分区片开发，注重对建筑规划与开发商开发时间次序的分析。
4.2各配电所单台变压器的数量
选择主变压器台数时应考虑的基本原则，应满足用电负荷对供电可靠性的要求。
对供有大量一、二级负荷的变电所，应采用两台变压器，以便当一台变压器发生故障或检修时，另一台变压器能对一、二级负荷继续供电。
对只有二级而无一级负荷的变电所，也可以只采用一台变压器，但必须在低压侧敷设与其他变电所相联的联络线作为备用电源，或另有备用电源。
对季节性负荷或昼夜负荷变动较大而宜于采用经济运行方式的变电所，也可以考虑采用两台变压器。
在确定变电所主变压器台数时，应适当考虑负荷的发展，留有一定的余地。
为此，小区变电所的变压器数量应当保持在两台以上，根据运行环境的不同来做出相应的调整，降低变压器的损耗，同时也能够在不影响小
区供电的同时便利于变压器的检修。
5 箱式变电站的选用
土建变电所是我国配电所的主要形式，虽然具有可靠性、安全性高等特点，但成本高、占地面积大、外观上与周边难以协调。
为了能够有效避免土建变电所的不良影响，当前很多大型小区都采用户外箱式变电所。
这种变电站体积小,占地少,外形美观,噪声相对也较小,所需要投入的资金和时间都较少,维修比较方便,且运行稳定、可靠、安全,高压侧采用电缆引入,变电站位置可以随意选择,使得低压配电部分更加合理,增加了供电可靠性。
本小区均为多层建筑,用电负荷分散，供电半径大,依据计算容量、供电距离、用电设备特性、电源回路数量、远景规划及公共电网的现状和发展规划等因素,综合考虑,确定采用户外箱式变电站供电方案。
同时，在选择箱式变电所时，应认真计算小区所需的容量大小,保证变压器的最佳荷载率，既要避免浪费现象的出现，又要杜绝对变压器的过度损耗，保证用户的正常用电。
本文从接线方式的选择、负荷的分级和供电要求、配电所的实质、变压器、变电站的选用等方面对小区供配电设计进行了简要的叙述，贯彻了适用、安全、经济合理、技术先进的设计原则，在满足建筑物对使用功能的要求和确保安全的前提下，减少了建设投资，最大限度的减少了电能与各种资源的消耗，希望能够为从事大型住宅小区供配电设计人员、房地产开发企业有所帮助.。
参考文献：
[1]浅析民用建筑中的配电工程设计[J]. 张帆. 建材与装饰. 2016(45)
[2]城市10kV配电工程的设计研究[J]. 郭锋,廖振宏. 民营科技. 2014(12)
[3]民用建筑供配电设计问题探讨[J]. 殷明. 电气工程应用. 2000(02)。
