典型零件机械加工工艺过程1轴类零件加工分析(1)轴类零件加工的工艺路线1)基本加工路线外圆加工的方法很多，基本加工路线可归纳为四条。

①粗车—半精车—精车对于一般常用材料，这是外圆表面加工采用的最主要的工艺路线。

②粗车—半精车—粗磨—精磨对于黑色金属材料，精度要求高和表面粗糙度值要求较小、零件需要淬硬时，其后续工序只能用磨削而采用的加工路线。

③粗车—半精车—精车—金刚石车对于有色金属，用磨削加工通常不易得到所要求的表面粗糙度，因为有色金属一般比较软，容易堵塞沙粒间的空隙，因此其最终工序多用精车和金刚石车。

④粗车—半精—粗磨—精磨—光整加工对于黑色金属材料的淬硬零件，精度要求高和表面粗糙度值要求很小，常用此加工路线。

2)典型加工工艺路线轴类零件的主要加工表面是外圆表面，也还有常见的特特形表面，因此针对各种精度等级和表面粗糙度要求，按经济精度选择加工方法。

对普通精度的轴类零件加工，其典型的工艺路线如下：毛坯及其热处理—预加工—车削外圆—铣键槽—（花键槽、沟槽）—热处理—磨削—终检。

(1)轴类零件的预加工轴类零件的预加工是指加工的准备工序，即车削外圆之前的工艺。

校直毛坯在制造、运输和保管过程中，常会发生弯曲变形，为保证加工余量的均匀及装夹可靠，一般冷态下在各种压力机或校值机上进行校值，(2)轴类零件加工的定位基准和装夹1）以工件的中心孔定位在轴的加工中，零件各外圆表面，锥孔、螺纹表面的同轴度，端面对旋转轴线的垂直度是其相互位置精度的主要项目，这些表面的设计基准一般都是轴的中心线，若用两中心孔定位，符合基准重合的原则。

中心孔不仅是车削时的定为基准，也是其它加工工序的定位基准和检验基准，又符合基准统一原则。

当采用两中心孔定位时，还能够最大限度地在一次装夹中加工出多个外圆和端面。

2）以外圆和中心孔作为定位基准（一夹一顶）用两中心孔定位虽然定心精度高，但刚性差，尤其是加工较重的工件时不够稳固，切削用量也不能太大。

杠杆ca6140零件的机械加工工艺规程和典型夹具设计一、引言杠杆ca6140是一种常用的机械零件，它常常用于工程机械和汽车等领域。

在机械加工过程中，为了确保产品质量和生产效率，需要建立一套科学的机械加工工艺规程和典型夹具设计。

本文将结合杠杆ca6140零件的机械加工特点，详细介绍其机械加工工艺规程和典型夹具设计。

二、杠杆ca6140零件的机械加工特点1.材料选用杠杆ca6140通常采用优质的碳素钢或合金钢材料，具有较高的硬度和强度，需要采用合适的刀具和工艺来进行加工。

2.工艺特点杠杆ca6140的加工特点主要包括复杂的外形和内孔结构，表面粗糙度要求较高，需要进行精密的车削、铣削和钻削加工。

另外，由于零件的形状较为复杂，需要采用合适的夹具来进行固定和加工。

三、机械加工工艺规程1.车削加工工艺（1）车削外圆a.确定切削参数，包括进给速度、主轴转速和切削深度。

b.选用合适的车刀，进行外圆车削，注意保持刀具与工件的切削角度，控制加工精度。

c.测量外圆直径，控制尺寸精度，并进行表面光洁度检查。

（2）车削内孔a.确定切削参数，包括进给速度、主轴转速和切削深度。

b.选用合适的车刀，进行内孔车削，注意保持刀具与工件的切削角度，控制加工精度。

c.测量内孔直径，控制尺寸精度，并进行表面光洁度检查。

2.铣削加工工艺（1）平面铣削a.确定切削参数，包括进给速度、主轴转速和切削深度。

b.选用合适的铣刀，进行平面铣削，注意保持刀具与工件的切削角度，控制加工精度。

c.测量平面尺寸，控制尺寸精度，并进行表面光洁度检查。

（2）轮廓铣削a.确定切削参数，包括进给速度、主轴转速和切削深度。

b.选用合适的铣刀，进行轮廓铣削，注意保持刀具与工件的切削角度，控制加工精度。

c.测量轮廓尺寸，控制尺寸精度，并进行表面光洁度检查。

3.钻削加工工艺（1）定位孔钻削a.确定定位孔位置，并进行划线、打孔。

b.选用合适的钻头，进行定位孔钻削，注意保持刀具与工件的垂直度，控制孔位置精度。

典型零件机械加工工艺与实例典型零件机械加工工艺与实例机械加工是制造业中一种重要的工艺技术，它可以将原材料加工成特定的形状和尺寸的零件。

在机械加工过程中，不同的零件需要采用不同的加工工艺，下面将介绍一些典型的零件机械加工工艺并给出实例。

1.车削加工车削是一种常见的切削加工工艺，它可以将圆柱形的工件加工成不同形状和尺寸的零件。

车削加工通常使用车床进行加工，将工件固定在车床上，然后通过旋转刀具的方式将工件加工成所需形状和尺寸。

例如，汽车发动机的曲轴就是通过车削加工加工而成的。

2.铣削加工铣削是一种将工件放置在铣床上进行加工的工艺技术。

铣削加工可以将工件从不同角度进行加工，可以加工出各种形状的凹凸面和倒角等。

例如，机床上的床身、工作台和立柱等零件，都是通过铣削加工加工而成的。

3.钻孔加工钻孔是一种加工孔洞的工艺技术，可以将工件上的孔洞加工成不同形状和尺寸的孔洞。

钻孔加工通常使用钻床进行加工，将工件固定在钻床上，然后通过旋转钻头的方式将工件加工成所需形状和尺寸。

例如，电器设备中的插座、开关和电线等，都是通过钻孔加工加工而成的。

4.冲压加工冲压是一种加工薄板材料的工艺技术，可以将材料加工成各种形状和尺寸的零件。

冲压加工通常使用冲床进行加工，将材料固定在冲床上，然后通过冲床上的模具将材料加工成所需形状和尺寸。

例如，汽车车身、电器外壳和日常生活中的金属制品等，都是通过冲压加工加工而成的。

以上是一些典型的零件机械加工工艺，虽然加工工艺不同，但都需要精确的加工工艺和技术，以达到所需的加工效果。

在实际加工中，应根据不同的工件选择合适的加工工艺，以提高生产效率和加工质量。

第4章典型零件的机械加工工艺分析本章要点本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下：1．介绍机械加工工艺规程制订的原则与步骤。

2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。

本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。

§4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。

在制订工艺规程时应注意以下问题：1．技术上的先进性在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。

2．经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。

充分利用现有生产条件，少花钱、多办事。

3．有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。

由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。

所用术语、符号、计量单位、编号都要符合相应标准。

必须可靠地保证零件图上技术要求的实现。

在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。

§4.1.2 制订机械加工工艺规程的内容和步骤1．计算零件年生产纲领，确定生产类型。

2．对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。

其主要内容包括：（1)分析零件的作用及零件图上的技术要求。

(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。

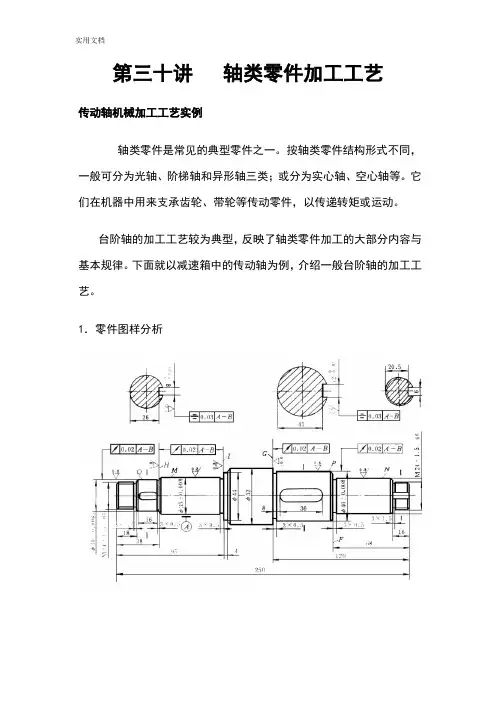

第三十讲轴类零件加工工艺传动轴机械加工工艺实例轴类零件是常见的典型零件之一。

按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。

它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。

台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。

下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。

1．零件图样分析图A-1 传动轴图A-1所示零件是减速器中的传动轴。

它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。

轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。

根据工作性能与条件，该传动轴图样(图A-1)规定了主要轴颈M，N，外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。

这些技术要求必须在加工中给予保证。

因此，该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。

2．确定毛坯该传动轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。

本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠60mm的热轧圆钢作毛坯。

3．确定主要表面的加工方法传动轴大都是回转表面，主要采用车削与外圆磨削成形。

由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高，表面粗糙度Ra值(Ra=0.8 um)较小，故车削后还需磨削。

外圆表面的加工方案(参考表A-3)可为：粗车→半精车→磨削。

4．确定定位基准合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。

由于该传动轴的几个主要配合表面(Q、P、N、M)及轴肩面(H、G)对基准轴线A-B均有径向圆跳动和端面圆跳动的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。

机械加工工艺规程10。

1 工艺过程10。

1。

1 生产过程与工艺过程(1）生产过程生产过程是指把原材料（半成品）转变为成品的全过程。

机械产品的生产过程，一般包括：①生产与技术的准备，如工艺设计和专用工艺装备的设计和制造、生产计划的编制，生产资料的准备;②毛坯的制造，如铸造、锻造、冲压等;③零件的加工，如切削加工、热处理、表面处理等;④产品的装配，如总装，部装、调试检验和油漆等；⑤生产的服务,如原材料、外购件和工具的供应、运输、保管等。

机械产品的生产过程一般比较复杂，目前很多产品往往不是在一个工厂内单独生产，而是由许多专业工厂共同完成的。

例如：飞机制造工厂就需要用到许多其他工厂的产品（如发动机、电器设备、仪表等），相互协作共同完成一架飞机的生产过程。

因此，生产过程即可以指整台机器的制造过程，也可以是某一零部件的制造过程。

（2) 工艺过程工艺过程是指在生产过程中改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。

如毛坯的制造，机械加工、热处理、装配等均为工艺过程。

在工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量,使之成为合格零件的工艺过程,称为机械加工工艺过程。

同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程,称为装配工艺过程。

机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要内容.10。

1.2 机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的，而工序又可分为若干个安装、工位、工步和走刀,毛坯就是依次通过这些工序的加工而变成为成品的。

(1) 工序工序是指一个或一组工人，在一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

区分工序的主要依据,是工作地点（或设备）是否变动和完成的那部分工艺内容是否连续。

如图 4.1所示的零件，孔1需要进行钻孔和铰孔，如果一批工件中，每个工件都是在一台机床上依次地先钻孔，而后铰孔,则钻孔和铰孔就构成一个工序.如果将整批工件都是先进行钻孔，然后整批工件再进行铰孔，这样钻孔和铰孔就分成两个工序了。

机械制造技术教程3典型零件加工工艺工程3.1轴类零件的加工3.1.1概述1.轴类零件的功能和结构特点轴类零件是机械零件中的关键零件之一，主要用以传递旋转运动和扭矩，支撑传动零件并承受载荷，而且是保证装在轴上零件回转精度的根底，轴类零件是回转体零件，一般来说其长度大于直径。

轴类零件的主要加工外表是内、外旋转外表，次要外表有键槽、花键、螺纹和横向孔等。

轴类零件按结构形状可分为光轴、阶梯轴、空心轴和异型轴（如曲轴、凸轮轴、偏心轴等），按长径比（l/d）又可分为刚性轴（l/d≤12）和挠性轴（l/d＞12）。

其中，以刚性光轴和阶梯轴工艺性较好。

2.轴类零件的技术要求（1）尺寸精度。

尺寸精度包括直径尺寸精度和长度尺寸精度。

精密轴颈为IT5级，重要轴颈为IT6～IT8级，一般轴颈为IT9级。

轴向尺寸一般要求较低。

（2）相互位置精度。

相互位置精度，主要指装配传动件的轴颈相对于支承轴颈的同轴度及端面对轴心线的垂直度等。

通常用径向圆跳动来标注。

普通精度轴的径向圆跳动为0.01～0.03㎜，高精度的轴径向圆跳动通常为0.005～0.01㎜。

（3）几何形状精度。

几何形状精度主要指轴颈的圆度、圆柱度，一般应符合包容原那么（即形状误差包容在直径公差范围内）。

当几何形状精度要求较高时，零件图上应单独注出规定允许的偏差。

（4）外表粗糙度。

轴类零件的外表粗糙度和尺寸精度应与外表工作要求相适应。

通常支承轴颈的外表粗糙度值Ra为3.2～0.4μm,配合轴颈的外表粗糙度值Ra为0.8～0.1μm。

3.轴类零件的材料与热处理轴类零件应根据不同的工作情况，选择不同的材料和热处理标准。

一般轴类零件常用中碳钢，如45钢，经正火、调质及局部外表淬火等热处理，得到所要求的强度、韧性和硬度。

对中等精度而转速较高的轴类零件，一般选用合金钢（如40Cr等），经过调质和外表淬火处理，使其具有较高的综合力学性能。

对在高转速、重载荷等条件下工作的轴类零件，可选用20CrMnTi、20Mn2B、20Cr等低碳合金钢，经渗碳淬火处理后，具有很高的外表硬度，心部那么获得较高的强度和韧性。

典型零件机械加工工艺与实例一、引言在制造业中，机械加工是一项至关重要的工艺，它用于将原材料加工成各种形状和尺寸的零件。

典型零件机械加工工艺是指那些在机械加工过程中常见且广泛应用的工艺方法。

本文将探讨几种典型的零件机械加工工艺，并提供实例进行说明。

二、铣削加工铣削加工是一种常见的机械加工工艺，通过旋转刀具将工件上的材料切削掉，从而得到所需形状和尺寸的零件。

铣削加工可以分为平面铣削、立铣、端铣等多种形式。

2.1 平面铣削平面铣削是将刀具与工件平行或近似平行于工件表面进行切削的加工方式。

它适用于平面、凸轮槽、直齿轮等零件的加工。

平面铣削的实例包括制作平面底座、平面销轴等。

2.2 立铣立铣是将刀具与工件垂直或近似垂直于工件表面进行切削的加工方式。

它适用于开槽、钻孔、倒角等零件的加工。

立铣的实例包括制作键槽、孔加工等。

2.3 端铣端铣是将刀具与工件端面进行切削的加工方式。

它适用于平面、凹槽、凸齿轮等零件的加工。

端铣的实例包括制作平面销轴端面、齿轮端面等。

三、车削加工车削加工是通过旋转工件，并将刀具沿工件轴向移动，将工件上的材料切削掉的加工方式。

车削加工可分为外圆车削和内圆车削两种形式。

3.1 外圆车削外圆车削是将刀具与工件外表面接触，并进行切削的加工方式。

它适用于制作轴、销轴、螺纹等零件。

外圆车削的实例包括制作轴、销轴等。

3.2 内圆车削内圆车削是将刀具放置在工件内部，并进行切削的加工方式。

它适用于制作孔、内螺纹等零件。

内圆车削的实例包括制作孔、内螺纹等。

四、钻削加工钻削加工是通过旋转刀具，使刀具的尖端与工件接触，并将工件上的材料切削掉的加工方式。

钻削加工适用于制作孔、沉孔等零件。

4.1 钻孔钻孔是将刀具的尖端放置在工件上，并进行切削的加工方式。

它适用于制作各种规格和深度的孔。

钻孔的实例包括制作螺纹孔、沉孔等。

五、铣床加工铣床加工是一种常用的机械加工工艺，它通过铣刀在工件上进行切削，得到所需形状和尺寸的零件。

机械制造工艺学课程设计任务书题目:设计CA6140车床拨叉零件机械加工工艺规程及典型夹具生产纲领：4000件/年（中、小批量生产）设计内容：一、三份材料（一）计算草稿（前期计算说明）（二）工序、工艺卡片（工序过程卡片、加工工艺卡片）（三）课程设计说明书（规范说明）二、三张图纸（一）加工零件图（手工绘制，分析所用）（二）夹具体零件图（专用夹具CAD绘制）(三) 零件、夹具体装配图（零件、夹具体装配CAD绘制）注：本材料只是作为较规范的课程设计说明书，材料中不包括计算草稿，工序、工艺卡片，加工零件图，夹具零件图，零件、夹具装配图，需另外附上并作相关说明。

目录前言-------------------------------------------------01一、根据生产纲领，确定生产类型-----------------------02二、零件初步分析--------------------------------------02 （一）、零件作用分析-----------------------------------02 （二）、零件工艺分析-----------------------------------021.零件材料的选择-------------------------------------022.技术要求-------------------------------------------033.零件表面加工方法-----------------------------------034.定位基准的选择-------------------------------------03 （三）、零件毛坯---------------------------------------05三、工艺规程设计---------------------------------------07四、工艺装备选择--------------------------------------08五、机械加工余量、工序尺寸以及毛坯尺寸---------------09六、确定切削用量及基本工时---------------------------12（一）、工序Ⅰ的切削用量及基本工时--------------------12 （二）、工序Ⅱ的切削用量及基本工时---------------------13 （三）、工序Ⅲ的切削用量及基本工时-------------------15 （四）、工序Ⅳ的切削用量及基本工时---------------------17 （五）、工序Ⅴ的切削用量及基本工时--------------------17 （六）、工序Ⅵ、Ⅶ的切削用量及基本工时-------------------18 （七）、工序Ⅷ的切削用量及基本工时----------------------18七、专用夹具设计---------------------------------------191、问题的提出--------------------------------------2、夹具设计有关计算-------------------------------4、夹具设计及操作的简要说明-----------------------八、设计感想--------------------------------------------九、参考文献---------------------------------------------前言机械制造技术基础是以机械制造中的工艺问题为研究对象，实践性较强的一门学科，通过对此学科的课程设计，使我在下述各方面得到了锻炼：1.能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题，保证零件的加工质量。
