电流表的使用规则

新人教版九年级物理上册《电流的测量》知识点讲解知识点电流的测量：用电流表，符号A1、电流表的结构：接线柱、量程、示数、分度值;2、电流表的使用(1)先要三“看清”：看清量程、指针是否指在零刻度线上，正负接线柱(2)电流表必须和用电器串联;(相当于一根导线)(3)选择合适的量程(如不知道量程，应该选较大的量程，并进行试触。

)注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小(读数不准)，需换小量程，若超出量程(电流表会烧坏)，则需换更大的量程。

3、电流表的读数(1)明确所选量程;(2)明确分度值(每一小格表示的电流值)(3)根据表针向右偏过的格数读出电流值课后练习1.关于电流表的使用，下列说法中不正确的是()A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B.电流表要并联在被测电路中C.当电路中的电流难以估计时，要用试触的方法来选定合适的量程D.绝不允许不经过用电器把电流表接线柱接到电源的两极上答案：B解析：根据电流表使用前和使用时的方法分析。

电流表的使用规则：①电流表要串联在电路中;②电流要从“+”接线柱流入，从“﹣”接线柱流出(否则指针反转);③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程);④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线，若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线)。

使用前的准备：①校零，用平口螺丝刀调整校零按钮;②选用量程(用经验估计或采用试触法)。

根据电流表使用方法知，A、C、D的说法正确，B的说法错误，电流表应串联使用。

2.下列关于实验仪器使用方法的说法中，正确的是()A.用天平测量物体质量时，向右盘加减砝码并调节平衡螺母使天平平衡B.使用温度计测量液体温度，读数时可以将温度计从液体中取出C.使用电流表时，可以将它直接接在电源两极上D.使用量筒测量水的体积，读数时视线应该与凹液面底部相平答案：D解析：本题主要考查了各测量工作的使用，它们有一些共性，如使用前的摆放、使用方法及读数要求等。

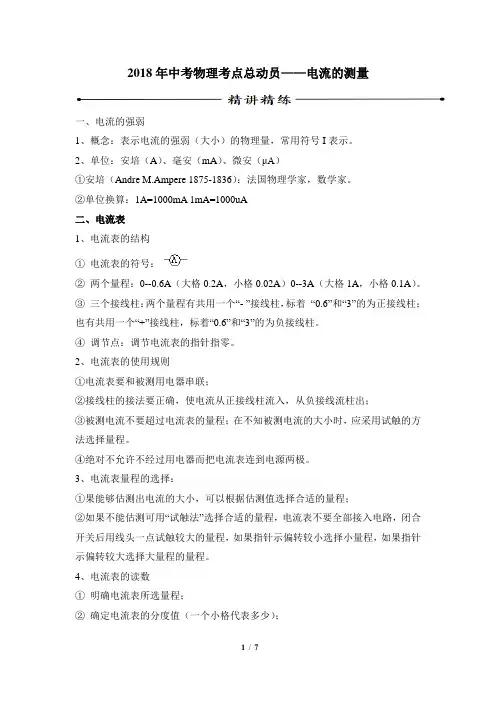

2018年中考物理考点总动员——电流的测量一、电流的强弱1、概念：表示电流的强弱（大小）的物理量，常用符号I表示。

2、单位：安培（A）、毫安（mA）、微安（μA）①安培（Andre M.Ampere 1875-1836）：法国物理学家，数学家。

②单位换算：1A=1000mA 1mA=1000uA二、电流表1、电流表的结构①电流表的符号：②两个量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。

③三个接线柱：两个量程有共用一个“- ”接线柱，标着“0.6”和“3”的为正接线柱；也有共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。

④调节点：调节电流表的指针指零。

2、电流表的使用规则①电流表要和被测用电器串联；②接线柱的接法要正确，使电流从正接线柱流入，从负接线流柱出；③被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。

④绝对不允许不经过用电器而把电流表连到电源两极。

3、电流表量程的选择：①果能够估测出电流的大小，可以根据估测值选择合适的量程；②如果不能估测可用“试触法”选择合适的量程，电流表不要全部接入电路，闭合开关后用线头一点试触较大的量程，如果指针示偏转较小选择小量程，如果指针示偏转较大选择大量程的量程。

4、电流表的读数①明确电流表所选量程；②确定电流表的分度值（一个小格代表多少）；③接通电路后，看看表针向右总共偏过多少小格；④电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。

典型例题在如图所示的电路中，闭合开关，下列说法中正确的是（）A．电流表测的是通过灯L1的电流B．电流表测的是通过灯L1和L2的总电流C．取下灯L1后L2仍然会亮，电流表有读数D．取下灯L2后L1也不亮，电流表无读数答案：B针对练习1 在进行用电流表和电压表测电路中的电流和电压的实验时，李老师发现同学们电流表和电压表的指针偏转如图所示，他马上提醒同学们电表连接出现了错误，那么你认为同学们电表连接的错误的是（）A. 电流表超过量程，电压表反接B. 电流表、电压表均超过量程C. 电流表反接，电压表超过量程D. 电流表、电压表均反接针对练习2在“用电流表测电流”的实验中，小刚同学连接的电路如图所示。

四、指针式使用方法
7 测电阻：用万用表测量电阻时,应按下列方法*作： a机械调零。在使用之前,应该先调节指针定位
螺丝使电流示数为零,避免不必要的误差。 b选择合适的倍率挡。万用表欧姆挡的刻度线
是不均匀的,所以倍率挡的选择应使指针停留在刻度 线较稀的部分为宜,且指针越接近刻度尺的中间,读 数越准确。一般情况下,应使指针指在刻度尺的 1/3~2/3间。
2 电阻量程范围的选择。摇表的表盘刻度线上 有两个小黑点,小黑点之间的区域为准确测量 区域。所以在选表时应使被测设备的绝缘电 阻值在准确测量区域内。
三、使用方法
1 校表。测量前应将摇表进行一次开路和短路 试验,检查摇表是否良好。将两连接线开路,摇 动手柄,指针应指在“∞”处,再把两连接线短 接一下,指针应指在“0”处,符合上述条件者即 良好,否则不能使用。
四、指针式使用方法
c欧姆调零。测量电阻之前,应将2个表笔短接, 同时调节“欧姆 电气 调零旋钮”,使指针刚 好指在欧姆刻度线右边的零位。如果指针不 能调到零位,说明电池电压不足或仪表内部有 问题。并且每换一次倍率挡,都要再次进行欧 姆调零,以保证测量准确。
d读数：表头的读数乘以倍率,就是所测电阻 的电阻值。
电压表
一、定义：
电压表是测量电压的一种仪器,工程常用来测 量检测线路是否通畅。符号用V表示。 二、分类：
分为直流电压表和交流电压表 。
直流电压表：主要采用磁电系电表和静电系 电表的测量机构。磁电系电压表由小量程的磁 电系电流表与串联电阻器 又称分压器 组成,最 低量程为十几毫伏。为了扩大电压表量程,可以 增大分压器的电阻值。
手触及。拆线时,也不要触及引线的金属部分。 5 测量结束时,对于大电容设备要放电。 6 要定期校验其准确度。

电压表电流表读数规则电压表和电流表是电工实验室中常见的电气测量仪器，它们通过测量电路中的电压和电流来帮助工程师进行电路分析和故障排查。

然而，要正确读取电压表和电流表的读数并理解其规则是非常重要的。

本文将深入讨论电压表和电流表的读数规则，并指导读者正确应用这些规则。

首先，我们来解释一下电压表和电流表的基本原理。

电压表是用来测量电路中的电压的仪器，它通常由一个指针和刻度盘组成。

电流表则是测量电路中的电流，同样由一个指针和刻度盘构成。

这些仪器都与电路相连，通过与电路中的电流流过阻抗相互作用，从而得到读数。

对于电压表，读数规则如下：首先，确认电压表选择适当的量程范围，并将它连接到电路中需要测量的电压位置。

如果电压表有多个量程档位，应选择最接近待测电压的量程，避免超过量程范围。

然后，观察电压表指针的位置，它将停在刻度盘上的一个数值上。

这个数值即为待测电压的读数。

需要注意的是，刻度盘上的刻度必须线性标定，以保证读数的准确性。

对于电流表，读数规则与电压表类似。

首先，确定电流表选择适当的量程档位，并将其连接到电路中所需测量的电流路径上。

同样，如果电流表有多个量程档位，应选择最接近待测电流的量程，并避免超过量程范围。

然后，观察电流表指针的位置，它将停在刻度盘上的一个数值上。

这个数值即为待测电流的读数。

同样，为了准确读数，刻度盘上的刻度必须线性标定。

需要注意的是，当使用电压表或电流表进行测量时，应遵循以下几个原则：首先，确保电表连接正确，即正极与正极相连，负极与负极相连。

如果连接不正确，仪表可能会受损或读数不准确。

其次，应控制待测电压或电流的大小，避免超过仪表的量程范围。

如果超过了量程范围，仪表可能会受损或无法正常工作。

最后，应根据需要选择适当的量程档位，以确保读数的准确性。

除了上述基本原则和读数规则外，电压表和电流表还可以通过调节仪表的灵敏度来提高测量的准确性。

灵敏度通常通过改变仪表的内部电阻来实现，较高的灵敏度意味着更小的内部电阻。

15 电流与电路15.1两种电荷一、摩擦起电1、经摩擦过的物体能吸引轻小物体。

这是因为摩擦过的物体带了“电”，或者说带了电荷。

注意：这些实验应在干燥的环境中进行，实验时要带上干燥的橡胶手套并用两种不同物质制成的物体做实验。

2、摩擦起电的概念：用摩擦的方法使物体带电，叫做摩擦起电。

3、使物体带电的两种方法：（1）用摩擦的方法使物体带电叫做摩擦起电，这时物体带静电，能吸引轻小物体；（2）用接触的方法使物体带电，让一个不带电的物体接触带电的物体，则原来不带电的物体也带上了电。

二、两种电荷1、两种电荷正电荷：用丝绸摩擦过的玻璃棒带的电荷叫做正电荷。

正电荷用“+”号表示。

负电荷：用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。

负电荷用“-”号表示。

2、电荷间的相互作用规律同种电荷互相排斥，异种电荷互相吸引。

注意：带电体吸引轻小物体与异种电荷间的相互吸引不同。

带正电或带负电的物体都能够吸引轻小物体，这是带电体具有的一种性质。

带异种电荷的两个物体互相吸引，这是电荷间的相互作用。

三、验电器1、验电器的构造及工作原理（1）验电器的构造如图所示（2）作用：检验物体是否带电。

（3）原理：同种电荷互相排斥。

（4）使用方法：将被检验的物体与验电器的金属球接触，如果验电器的两片金属箔张开一定的角度，则说明物体带电。

（5）验电器能粗略的比较物体带电的多少。

对同一个验电器来说，金属箔张开的角度越大，物体带电越多。

（6）验电器检验物体带电的种类的方法：先让验电器带上某种已知的电荷，使两片金属箔张开一个小角度，再用被检验物体接触验电器的金属球，两片金属箔张角变大，被检验物体与验电器所带的电荷是同种电荷；金属箔的张角先闭合后张开，被检验物体与验电器所带的电荷是异种电荷。

验电器两片金属箔的张角变小，则不能判断被检验物体是否带电以及带什么电荷。

规律总结：检验物体是否带电有三种方法：（1）看物体能否吸引轻小物体；（2）利用电荷间相互作用的规律判断；（3）利用验电器检验。

电流表和电压表 的读数方法
电流表读数规则: 0—3A: 每格0.1A,向后估读一位, 按1/10估读,读到百分 位.
以A为单位，小数点后两位小数。 0—0.6A：每格0.02A,在百分位半格（1/2）估读,读到 百分位。
以A为单位，小数点后两位小数。
读数为：0_.7_4_（_５__、_６）A. 读数为：__0._1_5_A_. _
电流表若用0-0.6A量程
读数为__0_.4_0_A__
读数为_0_._2_2_A__ 读数为__0_._5_1_A_

电压表读数规则： 0—3V： 每格0.1V，向后估读一位,1/10估读,读到百分位.
以V为单位，小数点后两位小数。 0—15V: 每格0.5V,在十分位（1/5）估读,读到十分位.
以V为单位，小数点后一位小数。
读数为：_2_.3_６__（__7_、__8_、_9_）__V.
读数为：_１__１__.６__（__7_、__8_）__V.
练习
电电压压表表、、电电流流表表若若用用0~03~V3V、、0~03~A3A量量程程，，
电压表读数为__1_._8_8_（__6_、_ 7）V 电流表读数为_0_.8_3__（__２__、_。４）A
0~15V量程的电压表
读数为__1_0_._0_V_
读数为_1_0_._5_V__ 读数为_1_0_._4_V__

电流表使用规则电流表是一种用来测量电流的仪器，它在电路中起着非常重要的作用。

为了正确使用电流表，我们需要遵循一些使用规则。

一、选择合适的量程电流表通常有多档量程可供选择，我们需要根据待测电流的大小选择合适的量程。

选择过小的量程会导致表针偏转过大，可能损坏电流表；选择过大的量程则会降低测量的精度。

因此，在使用电流表前，了解待测电流的大致范围，并选择一个合适的量程进行测量。

二、正确连接电流表在测量电流时，我们需要将电流表与电路正确连接。

电流表一般有两个接线端口，标有“COM”（公共端）和“A”（电流测量端）。

“COM”端口需要连接电路的负极，而“A”端口则需要连接电路中的测量点。

连接时要确保端口与电路的接触良好，避免产生接触电阻。

三、注意电流的方向在连接电流表时，我们需要注意电流的方向。

电流表的测量是基于电流通过表内的导线产生的磁场力产生的。

因此，在电流的流动方向与电流表的方向相反时，表针将会偏转。

为了获得正确的测量结果，我们需要确保电流的流动方向与电流表的方向一致。

四、稳定测量在进行电流测量时，我们需要保持电路的稳定，避免发生突变。

突然断开或接通电路，或者改变电路中的元件都可能引起电流的变化，这将影响测量结果的准确性。

因此，在进行电流测量时，我们需要保持电路的稳定状态，尽量避免干扰因素的影响。

五、小心操作使用电流表时，我们需要小心操作，避免对电流表造成损坏。

在插拔连接线时要轻拿轻放，避免用力过猛导致端口松动或损坏。

在读数时要保持视线与表针垂直，避免因视角问题而产生读数误差。

另外，使用电流表时要避免过大的电流通过，以免损坏电流表。

六、注意安全在使用电流表时，我们需要注意安全。

首先，需要确认电路中是否存在高压电源，以免触电危险。

其次，需要确保电流表和电路的连接正确，避免短路或其他安全隐患。

在电流测量结束后，及时拔掉电路中的电源，以保证自身和设备的安全。

正确使用电流表需要选择合适的量程、正确连接电流表、注意电流的方向、保持稳定测量、小心操作和注意安全。

电流表电压表的读数规则(1) 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

-0.6A量程
读数为__0_.4_0_A__
读数为__0_._2_2_A_ 读数为__0_._5_1_A_
电流表和电压表 的读数方法
电流表读数规则: 0—3A: 量程3A， 总计30格。每格0.1A。所有这样 最小刻度尾数是1的仪器读数时向后估读一位（游标 卡尺除外），按最小刻度的1/10估读，读到最小刻度 的下一位。
读数为：
0.74（3、5）A.
• 0—0.6A：量程0.6A，总格数30格，每格0.02A，所 有这样最小刻度尾数是2（只要不是1）的仪器读 数时不向下一位估读，就在本位按最小刻度的1/2 估读，指针在刻度线上读刻度值，在中间读中间 值，读到最小刻度值的本位数即可。
读数是：
１１.６（7、8）V.
练习
电压表、电流表若用0~3V、0~3A量程，
电压表 读数为_1_._8_8_（_6_、__7）V
电流表 读数为___0._8_3_（__２_、。４）A
0~15V量程的电压表
读数为__1_0_._0_V_
读数为__1_0_._5_V_ 读数为_1_0_._4_V__
读数为：
0.15A.
电压表读数规则： 0—3V： 量程3V， 总计30格。每格0.1V。同样的： 所有这样最小刻度尾数是1的仪器读数时向后估读一 位（游标卡尺除外），按最小刻度的1/10估读，读 到最小刻度的下一位。
读数为：
2.38（7、9）V.
• 0—15V: 量程15V，总计30格，每格0.5V，同样的： 所有这样最小刻度尾数是5（只要不是1）的仪器读 数时不向下一位估读，就在本位按最小刻度的1/5 估读，指针在刻度线上读刻度值，在两刻度线之间 则在本位上进行估读。

电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。

2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。

3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。

4.电流表、电压表的使用规则（1）接线问题：进，出。

（2）电流表有两个量程，分别是和；分度值分别为和。

电压表有两个量程，分别是和；分度值分别为和。

（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。

电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。

B．反偏，可能发生的情况？。

C．满偏，可能发生情况？。

D．偏转太小，即指针偏转过不了中线，可能情况？。

5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。

（）B. 通过两元件的电流相等，两元件一定串联。

（）C.两元件并联，两元件两端的电压一定相等。

（）D.两元件两端的电压相等，两元件一定并联。

（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。

2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。

3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。

第3题 第5题 第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。

电流表的使用和读数一．电流表的使用和读数1．电流表的使用规则是：①电流表必须联在被测的那部分电路中；②正负接线柱的接法要正确，使电流从接线柱流入电流表，从接线柱流出电流表；③被测电流不允许超过电流表的；④严禁将电流表的两个接线柱直接连到上。

2．在电流表上读数时，先确认所使用的，然后确定电流表的，再看电流表的指针向右总共偏过多少个小格。

从而读取数值，记录数值时必须写明。

3．实验室常用的电流表有三个接线柱，当“﹣”和“0.6”接线柱接入电路时，电流表的最小分度值是A．当“﹣”和“3”接线柱接入电路时，电流表的量程是A。

4．如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过的电流，a电流表的读数应为安，b电流表的读数应为安。

5．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①；②；③。

6．小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行，此时电流表示数如图所示，则小菲同学应该选用的电流表量程是，这样做的好处是。

5题6题7．如图所示，电流表A1和A2的示数分别为3A和1A，若将R1，R2和R3中的某两个电阻互换，其它条件不变，发现三个电表示数保持不变，则R1，R2和R3的连接方式（选填“串联”或“并联”），通过R2的电流为A；电流表A3的示数 A8．如图1所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图2所示，则流过灯泡L1的电流为A，流过灯泡L2的电流为A。

7题8题9.如图，已知通过L1，L2，L3的电流分别为30mA，40mA，50mA，则电流表A2的示数为：A，电流表A3的示数：A。

10．如图（a）所示电路中，当开关S闭合时，两电流表的指针位置均如图（b）所示，则通过L1的电流为A，通过L2的电流为A。

9题10题12．某同学做“用电流表测电流”的实验，请分析他在电流表的使用上分别存在什么问题；（1）闭合开关前他的电流表出现如图甲所示情况：（2）开关闭合后他的电流表出现如图乙所示情况：（3）开关闭合后他的电流表出现如图丙所示情况：。

电流表电压表的读数规则1 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的1/2，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的1/5，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…,若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的1/3以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例1：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接“0.6A”量程，则表的示数为_____，如果接“3A”量程，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

专题10 电流表问题一、使用电流表测电流问题都学啥1.电流表的构造和符号2.电流表的规则和注意事项【使用电流表的规则】(1)使用前要先检查指针是否指零。

(2)必须要把电流表串联在电路中.(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。

(4)绝对不允许把电流表直接接到电源的两极。

(5) 被测电流的大小不能超过电流表的量程。

【使用电流表测量电流时应注意】（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。

（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；（3）绝不允许把电流表直接连接到电源的两极。

（4）被测电流的大小不能超过电流表的量程。

在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。

二、用电流表测电流问题的考法【例题1】如图所示，弹簧测力计的示数为______N。

电流表的示数为_____A。

温度计的示数为_____0C。

【答案】3(或3.0) 0.28 38（或38.0）【解析】弹簧测力计的指针正好指在3N刻度线处；电流表接入的量程为0——0.6A，分度值为0.02A，指针过了0.2A刻度4个小格，即为0.28A；温度计的液柱上表面在30℃和40℃之间，且越往上数值越大，说明现在的温度在0℃以上，可以看出分度值为0.1℃，还有两个小格为40℃，所以读数为38℃。

【例题2】如图所示的电流表中。

（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？【答案】（1）0～0.6A,。

以刻度盘下面一排数值为准。

分度值为0.02A。

（2）0～3A,。

以刻度盘上面一排数值为准。

电流表和电压表1、电流表和电压表的使用；2、电路中电流表和电压表的判别；3、串、并联电路中电流、电压规律；4、根据电表读数判断电路故障。

一电流表1.电流表的使用使用时规则：两要、两不①电流表要串联在电路中；②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。

③被测电流不要超过电流表的最大测量值。

④绝对不允许不经用电器直接把电流表连到电源两极上，原因：电流表相当于一根导线。

要点诠释：（1）“正进负出”电流从正接线柱流入，从负接线柱流出，不是连接电源的正负极。

（2）危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧坏表。

（3）选择量程：实验室用电流表有两个量程，0～0.6A和0～3A。

测量时，先选大量程，闭合开关试触，若被测电流在0．6A～3A之间，可以测量，若被测电流小于0.6A，则换用小的量程。

二电压表1.电压表的使用：（1）电压表要并联在被测电路两端；（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出；（3）被测电压不要超过电压表的量程。

要点诠释：1.因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。

如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。

三、电路图中电流表和电压表1、电路中，电压表可以去掉，电流表相当于导线，任何情况都通用。

物理就可以轻松解决。

2、电流表（1）电流流向法那一个用电器的电流流过了电流表，那电流表测的就是这个用电器的电流。

若所有的电器的电流都流过电流表，那测的就是总电流。

（2）断路法电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过）因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。

正确使用电流表的规则以正确使用电流表的规则为标题，写一篇文章。

一、什么是电流表？电流表是一种用来测量电流的仪器，它可以用来测量直流电流和交流电流。

在电路中，电流是电子流动的载体，所以准确测量电流对于电路的正常工作非常重要。

二、使用电流表的注意事项1. 选择合适的电流表量程：在使用电流表前，首先要了解电路中的电流范围，然后选择合适的电流表量程。

如果选择的量程过小，会导致电流表烧毁，选择的量程过大，则会降低测量的精度。

2. 接线正确：将电流表与电路正确连接是使用电流表的关键。

通常，电流表有两个插头，一个标有“A"，用于测量直流电流，一个标有"mA"，用于测量小电流。

在连接电路时，应将电流表与电路断开，然后将电流表串联到电路中，确保电流从电路流过电流表。

3. 防止过负荷：在测量电流时，要避免电流超过电流表的额定量程。

如果电流超过额定量程，会导致电流表烧毁。

因此，在使用电流表时，要注意电路中的电流是否超过电流表的额定量程。

4. 观察电流表指针位置：在测量电流时，要仔细观察电流表指针的位置。

通常，电流表的指针应该在刻度的中间位置，如果指针偏离中间位置，说明测量的电流值不准确，可能存在接线错误或其他问题。

5. 注意量程切换：有些电流表具有多个量程档位，可以通过切换档位来适应不同范围的电流测量。

在切换量程档位时，应该先将电流调整到最小值，然后再进行档位切换。

切换档位后，要重新调整电流，确保测量的准确性。

6. 小心使用：在使用电流表时，要小心操作，避免撞击或摔落。

电流表是精密仪器，如果受到外力影响，可能导致指针偏移或其他故障。

7. 温度影响：电流表的测量精度可能受到环境温度的影响。

在使用电流表时，尽量在室温下操作，避免过高或过低的温度环境。

8. 防止触电：在测量交流电流时，要注意防止触电。

交流电流具有周期性变化的特点，因此在接线和操作电流表时，要确保自己的安全，避免触电事故发生。

三、总结正确使用电流表是保证电路正常运行的重要环节。

电流、电压、电阻1、测量电流的仪表是：电流表，它的使用规则是：①电流表要 在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上。

实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。

2、测量电压的仪表是：电压表，它的使用规则是：①电压表要 在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电压不要超过电压表的量程；实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。

熟记的电压值：1节干电池的电压1.5伏；②1节铅蓄电池电压是2伏；③家庭照明电压为220伏；④安全电压是：不高于36伏；⑤工业电压380伏（动力电路）。

3、电阻：导体对电流的阻碍作用，叫电阻。

决定电阻大小的因素材料、长度横截面且受温度的影响。

4、电阻的串联有以下几个特点：（指R 1，R 2串联） ①电流：I=I 1=I 2（串联电路中各处的电流相等） ②电压：U=U 1+U 2（总电压等于各处电压之和）③电阻：R=R 1+R 2（总电阻等于各电阻之和）如果n 个阻值相同的电阻串联，则有R 总=nR④分压作用：21U U =21R R ；计算U 1、U 2，可用：总U R R R U 2111+=；总U R R R U 2122+=⑤比例关系：电流：I 1∶I 2=1∶12121212121R R U U P P Q Q W W ====（Q 是热量）5、电阻的并联有以下几个特点：（指R 1，R 2并联） ①电流：I=I 1+I 2（干路电流等于各支路电流之和） ②电压：U=U 1=U 2（干路电压等于各支路电压）③电阻：21111R R R +=（总电阻的倒数等于各并联电阻的倒数和）或2121R R R R R +=。
