2. 发电机的主要技术数据
2.1 额定数据
额定容量666.667 MV A 额定功率600 MW 最大连续功率654 MW 额定功率因数0.9
额定电压20000 V
额定电流19245 A
额定励磁电压（90计算值）421.8 V 额定励磁电流（计算值）4128 A
额定频率50 Hz
额定转速3000 r／min 相数 3
定子绕组连接方式Y Y
定子绕组出线端子数 6
励磁方式机端变静止励磁
2.3 发电机绝缘等级和允许温度限值
发电机定子和转子绝缘等级均为F级。

1)定子绕组
在发电机出口与封闭母线断开时，用2500V摇表测量每相对地和相间绝缘电阻值应不低于200 MΩ。

当温度在10℃～30℃范围内定子绕组吸收比R60/R15应不小于1.3.否则应对其进行干燥处理.
2)转子绕组
当温度在10℃～30℃范围内，用500V摇表测量对地和相间其绝缘电阻应不低于5 MΩ。

3)定子汇流管及出线盒内汇流管
在未与外部冷却水系统连接前当温度在10℃～30℃范围内，用1000V摇表测量其绝缘电阻值应不低于1 MΩ。

4)隔音罩刷架
导电板与底架及隔音罩之间的绝缘用1000V摇表测量电阻值应不低于1 MΩ
5)座式轴承
轴承座对地绝缘电阻值应不低于1 MΩ，用1000V摇表测量。

1.1 主变压器技术参数
1.3
1.4
1.6 220kv电缆技术参数
3.3 运行温度的规定
1.本厂主变、厂高变、#2高备变均为油浸式电力变压器，低压厂变为干式变压器。

2.油浸式变压器运行中的允许温度和温升按上层油温检查，最高允许温升：上层油面55℃，线圈绕组65℃。

我厂各
种冷却型式的变压器其上层油温和温升的允许值如下表3-1中规定：
表3-1 冷却型式的变压器上层油温和温升允许值表
3.干式变压器的运行场所必须冷却通风良好，确保室内温度在规定的数值内（40℃），变压器与其它物体的距离不小
于200～300mm，以便通风冷却，对于装有强迫通风装置的厂变应经常投入运行。

4.干式变压器运行时，温显及温控装置必须投运。

5.干式变冷却风扇能够手动启动，也可根据变压器温度自启动。

其冷却方式为AN/AF，冷却装置的启停受变压器绕
组温度控制。

风扇的启动温度为T>100℃，停止温度为T<80℃,变压器绕组报警温度为130℃，跳闸温度为150℃6.干式变压器运行中，不允许其防护罩、进线、出线、铁芯、线圈等积有灰尘，整个工作环境应保持清洁，且变压器
的涂漆层应完好。

7.干式变压器在封闭的室内运行，上部外壳温度不得超过70℃。

对于干式变压器绕组绝缘电阻规定如下:
停止运行超过72小时（若湿度≥95%时允许时间还要缩短）在投运前要做绝缘试验，用2500V摇表测量，一次对二次及地≥300MΩ,二次对地≥100MΩ,铁心对地≥5MΩ,
1. 220KV LW10B-252型SF6断路器规定
1.1 LW10B-252型SF6断路器主要技术规范
额定电压：252KV
额定频率：50HZ
额定电流：3150A
额定线路充电开合电流：160KA
额定短路断开电流：40KA
分闸时间：≤32ms
合闸时间：≤100ms
储压器预充氮气压力（15℃）：17.0＋1.0 mpa
额定油压：28±1.0mpa
额定六氟化硫气压（20℃）：0.4 mpa
表1-1 液压机构操作压力规范列表
2. 220KV GW7-252型三柱式高压隔离开关规定
1.3 6KV真空断路器
380V
6.14 小车开关的绝缘规定
a)小车开关送电前，在检修位置（柜外）时，应测量开关触头对开关本体、触头间的绝缘合格。

b)小车开关在机组C级（含C级）以上检修时，应测绝缘合格再送电。

c)开关触头对开关本体、触头间的绝缘值在120MΩ以上，且各处的绝缘值相差不超过200MΩ。

6.15 母线绝缘规定
a)母线检修或停电超过15天以上送电前，应测量母线之间、母线对地绝缘合格。

b)6KV母线绝缘（对地和相间）值在6MΩ及以上、380V母线绝缘（相间和对地）值在1 MΩ及以上时为合格。

1.1 二期直流系统概述
1.1.1 二期机组直流系统分为220V动力用直流系统，110V控制用直流系统。

1.1.2 每台机组220V直流系统设置一组104只1500Ah阀控式免维密封铅酸蓄电池和一套5×40A高频开关电源充电装置对动力负荷和直流事故照明负荷供电，两台机组由母联开关联络互为备用.每台机组110V控制用直流系统由两组52只400Ah阀控式免维密封铅酸蓄电池和二套5×40A高频开关电源充电装置组成
2. 直统系统设备规范
5.5 正常运行时，110V直流系统正常工作电压为115V，电压允许波动范围为110～120V；220V直流系统正常工作电压位230V，电压允许波动范围为225～240V。

2. 电动机温度规范
电动机线圈和铁芯的最高监视温度，应根据铭牌规定，在任何方式下均不应超出此温度，如无铭牌规范时，可按下表7-2-1监视（环境温度35℃）：
3.7 电动机绝缘电阻的规定：
1)380V及以下的电动机用500V摇表测定，其值不低于0.5MΩ( 包括直流电机) 。

2)6kV电动机用2500V
7-3-1:
1. 励磁系统的设备技术规范
1.1 励磁变(树脂浇注干式整流变)参数
型号: ZDCB9—2100/20/3
额定容量: 2100KVA
额定电压: 11547V(9238V)/ 850V
额定电流: 181.9/2470.6A
短路电压: 7.88%
接线方式: I.I-0
绝缘等级: F
温升限制: 100K
冷却方式: AN
1.2 发电机励磁同步变压器FLTB的设备规范：
容量: 200V A
变比: 1600/300V
频率: 50Hz
1.3 调节器SAVR2000的设备规范：
1)信号输入量参数:
机端电压U f额定值: 100V
定子电流I f额定值: 5A
励磁电流I l额定值: 5A
转子电流I l-: (无输入)
转子电压U l: 75mv
2)工作方式:
按主从方式工作,从套通道自动跟踪主套通道, 主套
通道故障时自动切换至从套,无波动。

主要指标参数
调压范围:
空载15%--120%
负载90%--110%
调压精度: 小于0.5%
3)使用环境:
使用地点的海拔高度不大于2500米。

环境温度为0℃～+40℃。

环境相对湿度不大于90%，无冷凝。

1.4 FLZ—2200可控硅整流装置的设备规范：
型号：FLZ—2200
输入电压：交流1200V
输出电压：直流1500V
输出电流：直流2200A
冷却方式：强制风冷
均流系数：≥0.85
环境温度: 0～40℃
1. 柴油机
型号：4012TAG2
额定功率：1422 KW
额定转速：1500r/min
冷却方式：闭式循环带热交换器
制造厂：英国帕金斯（Perkins）
噪音水平：≤95db
燃油消耗：158 L/h
起动方式：直流电起动（自带蓄电池组）2. 发电机
型号：HCI734F
额定容量：1200kW
额定电压：400V
额定电流：2160A
频率：50HZ
额定转速：1500r/min
功率因数：0.8（滞后）
相数及接地方式：三相、中性点直接接地效率：≥97%
励磁方式：无刷励磁
极数：4 极
绝缘等级：H 级
防护等级：不低于IP23
短路能力：(3-5)倍额定电流持续5 秒
制造厂：英国斯坦福
过载能力：1.5 倍额定电流历时2 分钟。

合集下载

输电线路电气参数的计算、电磁环境、绝缘配合

输电线路电气参数的计算、电磁环境、绝缘配合


由工频电压统一爬电比距离要求的线路每串绝 缘子片数应符合下式要求：
式中：n—每串绝缘子片数； Um—系统运行最高相电压，kV； λ—统一爬电比距，mm/kV，列于下表； L0—每片悬式绝缘子的几何爬电距离，cm； Ke—绝缘子爬电距离的有效系数。
3.2、按操作过电压选择绝缘子串片数 操作过电压要求的线路绝缘子串正极性操作 冲击电压波50%放电电压U50应符合下式要求：
根据公式计算出高压交流架空送电线的每相在某一 点产生的无线电干扰场强，如果有一相无线电干扰场 强值至少比其余两相的无线电干扰场强大3dB，则高 压交流架空送电线的无线电干扰场强值即为该值，否 则按下式计算： E1、E2为三相导线中最高的两个无线电干扰场强 值。被干扰点为离线路边线20米，高2米
2.3、可听噪声 根据《345kV 及以上超高压输电线路设计参考手 册》所述方法，可听噪声计算首先需确定大雨条 件下的数值，然后再推出湿导线下的值。由于大 雨出现的概率较低，再加上本体噪声较高，一般 只将湿导线条件下的噪声值作为控制值。
式中：m—每串绝缘子片数； Um—最高运行线电压，kV； Uw—污耐受电压，kV/片。
（2）泄漏比距法 由爬电距离来决定绝缘子的串长，这种方法首 先根据输电线路所经地区的污秽情况，盐密和灰密 的测量值，以及已有输电线路的运行经验，确定污 秽等级，再依据国家标准《电力系统污区分级与外 绝缘选择标准》（Q/GDW 152-2006）、《高海拔 污秽地区悬式绝缘子片数选用导则》（DL/T 562— 1995）和《国家电网公司十八项电网重大反事故措 施》（试行）的要求来决定各污区所对应的统一爬 电比距，根据所选绝缘子的爬电距离计算所需绝缘 子的片数。
g max
2.2、无线电干扰 依据GB 15707~1995《高压交流架空送电线路 无线电干扰限值》及CISPR，标准情况下0.5MHz 时高压架空线路无线电干扰电平的预估公式为： 其中：E—无线电干扰场强,dB；
(实用标准)架空输电线路电气全参数计算

(实用标准)架空输电线路电气全参数计算

架空输电线路电气参数计算文档大全一、提资参数表格式文档大全二、线路参数的计算：1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。

多分裂导线以此类推。

X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779r文档大全r－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。

文档大全3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。

c′。

dm＝12√（d ab d ac d a b′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。

b′。

d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。

a′。

R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。

电气计算经验参数及公式总结

电气计算经验参数及公式总结

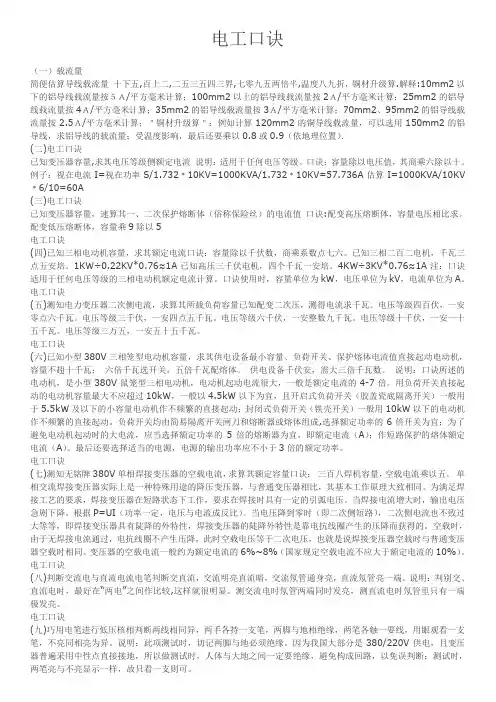

电工口诀（一）载流量简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算.解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米计算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；＂铜材升级算＂：例如计算120mm2的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）．(二)电工口诀已知变压器容量,求其电压等级侧额定电流说明：适用于任何电压等级。
