建筑电气设计建筑电气设计是建筑工程中的重要环节，它涉及到电力系统、照明系统、通风与空调系统、消防系统等方面的规划与设计。
合理的电气设计能够确保建筑物电力设备的安全可靠运行，提供舒适的照明与通风环境，保障人员生命财产的安全。
本文将从以下几方面进行具体分析。
1. 电力系统设计电力系统设计是建筑电气设计的核心。
它包括主配电房与分配电房的位置选择、电缆与线路的布置、电源输入与输出的规划等方面。
在建筑电气设计中，应该根据建筑物的用电负荷与用电特点，合理选择主配电房和分配电房的位置，确保电力系统的安全可靠运行。
此外，对于电缆与线路的布置，应遵循电磁兼容的原则，避免相互干扰。
同时，还需要考虑电源输入与输出的安全可靠性，确保建筑物的用电需求得到满足。
2. 照明系统设计照明系统设计是建筑电气设计中的重要部分。
它涉及到建筑物内、外的照明需求与照明设备的选择。
在照明系统设计中，需要考虑到不同区域的照明亮度要求、特殊场所的照明要求等。
此外，还要根据建筑物的特点选择合适的照明设备，包括灯具的种类、安装位置等。
同时，还需要考虑到照明系统的节能性，尽可能采用高效节能的照明设备，以减少能源消耗。
3. 通风与空调系统设计通风与空调系统设计在建筑电气设计中也是非常重要的一部分。
它涉及到建筑物内外部空气的流通与调节，对于提供舒适的室内环境起到关键作用。
在通风与空调系统设计中，需要考虑到建筑物的结构、使用功能等因素，确定通风与空调设备的种类与布置。
此外，还需要考虑到通风与空调系统的能耗问题，采用高效节能的设备，减少能源消耗。
4. 消防系统设计消防系统设计是建筑电气设计中的安全要求。
它包括火灾探测与报警系统、自动喷水灭火系统、疏散照明与指示系统等。
在消防系统设计中，需要根据建筑物的结构与使用功能确定消防设备的种类与布置。
此外，还需要考虑到消防系统的可靠性，确保在火灾发生时能够及时有效地启动警报与灭火设备，保障人员生命财产的安全。
总结建筑电气设计是建筑工程中的重要环节，涉及到电力系统、照明系统、通风与空调系统、消防系统等方面的规划与设计。
建筑电气课程设计建筑电气课程设计是建筑工程专业中非常重要的一门课程。
它旨在培养学生对建筑电气系统的设计、安装和维护的能力，使学生具备解决建筑电气工程问题的能力。
本文将从课程设计的目标、内容、方法以及应用实例等方面，介绍建筑电气课程设计的重要性和特点。
一、课程设计的目标建筑电气课程设计的目标主要有两个方面：一是培养学生对建筑电气系统设计的理论基础和实践操作技能的掌握；二是锻炼学生的解决问题的能力和团队合作精神。
通过课程设计的学习，学生可以熟悉建筑电气工程的基本原理，掌握电气设计的基本流程，了解电气设备的选型与布置，并能够独立完成建筑电气设计方案。
二、课程设计的内容建筑电气课程设计的内容主要包括以下几个方面：一是电气系统设计的基础知识，如电气图纸的阅读、电气设备的分类与选型等；二是电气负荷计算与配电系统设计，包括负荷计算方法、配电系统的设计原则、线路布置与安全保护措施等；三是照明系统设计，包括室内照明的设计原则、照明灯具的选择与布置、照明控制系统设计等；四是弱电系统设计，如消防报警系统、安防监控系统、通信系统的设计等。
三、课程设计的方法建筑电气课程设计的方法需要注重理论与实践相结合。
学生可以通过课堂教学、案例分析、实验模拟和实地考察等方式，深入了解电气设计的理论知识和实际操作技能。
同时，引入仿真软件和设计软件，可以提高学生的设计水平和实践能力。
另外，开展团队合作的设计项目，可以培养学生的团队合作和沟通能力，提高解决问题的能力。
四、课程设计的应用实例建筑电气课程设计的应用实例非常广泛。
学生可以通过具体的工程项目，进行实地考察和勘察，在实践中学习和掌握电气设计的相关知识和技能。
例如，在一个办公楼的电气系统设计中，学生可以学习负载计算、电缆规格的选择、配电板的布置等技术要点。
同时，还可以实践照明设计，选择适合的灯具和控制系统，提高室内照明舒适度和节能效果。
总之，建筑电气课程设计是建筑工程专业中非常重要的一门课程，它为学生提供了理论与实践相结合的学习机会，使学生具备解决建筑电气工程问题的能力。
建筑电气设计一、引言建筑电气设计是建筑工程中不可或缺的一部分，它涵盖了电力及照明系统、通信系统、安防系统等方面的设计。
一个完善的建筑电气设计方案能够为建筑提供安全、高效、节能的电气设施，满足用户的需求。
本文将从电力系统设计、照明系统设计和通信系统设计三个方面进行解析。
二、电力系统设计1. 电力负荷计算电力负荷计算是电力系统设计的基础，它通过分析建筑特点、使用功能、人口密度和用电设备等因素，确定建筑的总功率及分支电源的容量。
通常使用官方规范或工程经验进行计算，以保证电力系统的可靠供电。
2. 配电系统设计配电系统设计包括变压器、配电柜、开关柜、电缆等元件的选择和布置。
在设计中，应充分考虑电力负荷分布、线路长度、线缆选用、母线容量等因素，以确保整个建筑的电能供应可靠、安全。
3. 接地系统设计接地系统是为了确保建筑内外的电气设备及用户的安全而设计。
设计中要考虑到抗雷击、故障电流的耐受以及地阻的要求。
适当的接地系统设计能够提供良好的接地效果，降低电气设备的故障率。
三、照明系统设计1. 照明需求分析在照明系统设计前，需要对建筑内不同区域的照明需求进行分析。
例如，办公区域需要柔和、充足的照明，而停车场则需要明亮的照明。
合理的照明需求分析将有助于提高照明系统的效果和节能性。
2. 灯具选型和布置灯具选型应根据不同区域的照明需求、建筑风格以及节能要求选择合适的灯具。
在选型过程中，考虑到灯具的亮度、色温、色彩还原等因素。
灯具的布置应根据建筑物的结构、使用功能和人流量等因素进行合理布置，以达到较好的照明效果。
3. 智能照明设计随着智能科技的发展，智能照明系统设计成为一种趋势。
通过传感器、控制系统等设备，智能照明系统可以实现自动调光、定时开关、人体感应等功能，有效提高能源利用率，并提供舒适的照明环境。
四、通信系统设计1. 通信网络设计通信网络设计包括有线网络和无线网络的布置及设备的选用。
在设计中要考虑到通信线路的传输速率、通信设备的互联互通、数据安全等因素，充分满足用户对通信的需求。
「建筑电气设计常用规范内容」1.建筑电气设计基本原则：-安全性原则：电气设计必须保证工程的安全运行。
-经济性原则：设计应尽量减少能耗和设备投资。
-可靠性原则：电气设计应保证设备的正常运行和故障的及时修复。
-合理性原则：设计应考虑建筑的功能需求和实际情况。
2.设计电压等级：-建筑电气设计中常用的电压等级有220V、380V、6kV、10kV等。
-选择电压等级需要考虑建筑用电负荷、供电能力和经济性。
3.线路布置和电缆敷设：-线路布置需要考虑线路长度、负荷大小和电缆敷设的方式。
-在规范要求下，线路间的安全间距和屏蔽要求应满足。
4.动力照明设计：-建筑电气设计中的动力照明应考虑照明质量、照度和色彩要求。
-设计时还需要考虑能效、节能和灯具种类的选择。
5.弱电系统设计：-弱电系统设计包括通信、安防、楼宇自控等子系统。
-弱电系统设计需要考虑数据传输距离、带宽、设备布局等。
6.接地与保护措施：-建筑电气设计中需要考虑接地系统的设计和规范要求。
-设计时还需要加入适当的电气保护措施，如过流保护和漏电保护。
7.电气设备选型和配电系统：-设计中需要根据负荷要求和经济性选择合适的电气设备。
-配电系统设计需要根据建筑类型和负荷要求确定回路数量和容量。
8.施工和检验要求：-设计完成后，施工和检验需要根据规范要求进行。
-检验包括对电气设备和线路的检查、试运行和安全检测等。
9.运维管理和维护：-建筑电气设计后需要进行运维管理和定期维护。
-维护保养包括日常巡视、检修和故障排除等。
总结一下，建筑电气设计常用的规范内容包括设计原则、电压等级选择、线路布置和电缆敷设、动力照明设计、弱电系统设计、接地与保护措施、电气设备选型和配电系统、施工和检验要求以及运维管理和维护等。
这些规范内容的遵守能够保证建筑电气系统的安全、可靠和经济运行。
建筑电气设计规范建筑电气设计规范是为了保障建筑电气系统的安全、可靠、经济运行而制定的一系列准则和要求。
以下是建筑电气设计规范的主要内容：1. 绪论绪论部分介绍建筑电气设计的目的和意义，明确设计要求的依据和原则，以及规范的适用范围和层次。
2. 电气系统基本要求本节主要规定了建筑电气系统的基本要求，包括供电方式、电气负荷计算、供电容量的确定等内容。
3. 电气设备选型根据建筑的类型和用途，确定合适的电气设备，并根据规范的要求进行选型。
包括配电箱、开关、插座等设备。
4. 电气线路设计本节详细说明了建筑电气线路的设计原则和要求，包括线路的布置、回路数、线路容量等。
5. 接地与防雷设计接地和防雷是建筑电气系统中非常重要的设计要素。
本节规定了接地系统的设计、材料的选用、接地电阻的要求，以及防雷设备的安装等。
6. 安全用电设计安全用电设计是保障建筑电气系统使用安全的重要环节。
本节规定了配电装置、电气设备的可靠性要求，以及安全用电的故障保护装置等。
7. 动力电气设计本节介绍了建筑电气系统的动力电气设计要求，包括电动机的选型、启动方式、传动系统等。
8. 照明设计照明设计是建筑电气系统中的一个重要方面，本节规定了照明系统的设计原则和要求，包括灯具的选型与布置、照明度的计算等。
9. 计算和评估方法本节介绍了建筑电气设计中常用的计算方法和评估标准，包括电气负荷计算、电气线路容量计算、接地电阻计算等。
10. 设计审核与验收设计审核与验收是保证建筑电气系统质量的重要环节，本节规定了设计审核和验收的程序、内容和标准。
总结起来，建筑电气设计规范主要包括电气系统基本要求、电气设备选型、电气线路设计、接地与防雷设计、安全用电设计、动力电气设计、照明设计、计算和评估方法以及设计审核与验收等内容。
通过遵循这些规范，可以确保建筑电气系统的安全、可靠和经济运行。

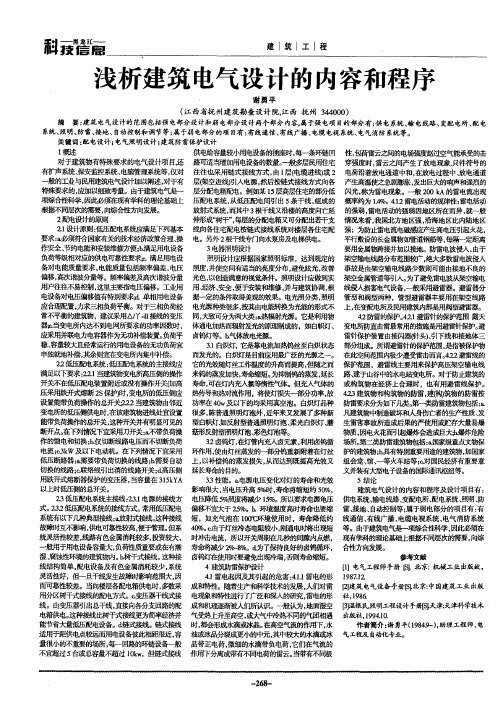

建筑电气设计程序和内容2建筑电气设计程序和内容2.1建筑电气设计内容2.1.1建筑电气设计的概念1.设计的概念设计是一个构思表达、再构思表达、反复推敲、不断深入发展和进行评价的过程。
基本上可以概括为博览、创意、构思、表达等几个阶段。
博览是博览群书，直接和间接地学习各方面的知识。
通过听讲、看书、参观访问、观摩等各种方式，对各种建筑物及建筑物中的各种设备、技术规格和空间尺度要心中有数。
接到设计任务后，就要创意。
只有书本知识是不够的，生活体验和设计经验往往也非常重要。
在创意中要善于找出问题、揭示矛盾、分析研究、解决疑难。
创意就是对具体问题提出解决的思路。
创意可能是模糊的，但它对以后的设计至关重要，好的创意才能发展下去，而创意不当就会步履维艰。
好的创意不等于好的设计，因为设计中的矛盾是错综复杂的，一开始矛盾没有展开，而是随着思维的发展而逐步展开，并在展开的过程中逐一对这些问题寻找理想的解决方案。
这一过程就是构思发展过程，就是从创意到成熟的过程，这个过程中很重要的就是思维的表达。
思维产生于人的头脑，是个瞬时的火花，这种印象产生后必须抓紧时间记录。
好记性不如烂笔头，设计是构思的过程，也是动手的过程。
思维借助语言完成，建筑工程设计语言就是图纸或模型。
因此，将自己的设计构思表达成为图纸，是设计人员的基本功。
设计过程从一开始到深入下去，各阶段思维的广度、深度都不同，表达方式、工具也可能是多样化的。
表达方式和工具要适应思维的速度，推动思维发展成熟。
2.服务的对象设计是为甲方(业主)的功能需要服务的，也是为施工单位的施工需要服务的。
在满足国家有关规定的前提下，设计人员应树立服务意识、树立合作观念、树立敬业精神。
对建筑电气专业的设计人员而言，妥善处理与各个专业之间的关系是十分重要的事情，在协调上所用的时间甚至可能超过埋头设计的时间。
3.设计的内容现代建筑趋于多元化的风格，高度大、面积大、功能复杂，电气设计内容也日趋复杂，项目繁多。
建筑电气设计手册摘要：1.建筑电气设计手册概述2.建筑电气设计的主要内容3.建筑电气设计的注意事项4.建筑电气设计手册的作用和价值5.建筑电气设计行业的发展趋势正文：一、建筑电气设计手册概述《建筑电气设计手册》是一本全面、系统论述民用建筑电气工程设计的大型工具书。
该手册涵盖了建筑电气设计的各个方面，包括强电和弱电的设计内容，为建筑电气设计师提供了全面的参考资料和设计指导。
二、建筑电气设计的主要内容建筑电气设计主要包括以下几个方面：1.高压进户和选变压器：根据建筑的用电负荷量，选择合适的高压进户方式和变压器容量、类型等。
2.选电缆和选设备类型：根据线路负荷和距离，选择合适的电缆类型和设备类型。
3.电能分配：合理分配电能，确保各个用电设备的正常运行。
4.防雷和接地：设计有效的防雷措施和接地系统，确保建筑的电气安全。
5.弱电系统设计：包括选设备、选电缆/线、系统布线等。
三、建筑电气设计的注意事项1.遵守强规：建筑电气设计需要严格遵守相关法律法规和设计规范。
2.安全性：保证电气系统的安全可靠，防止电气事故的发生。
3.经济性：在保证电气系统安全可靠的前提下，尽量降低成本，提高经济效益。
4.可维护性：设计易于维护和检修的电气系统，提高系统的稳定性和寿命。
四、建筑电气设计手册的作用和价值《建筑电气设计手册》为建筑电气设计师提供了丰富的设计经验和技术指导，可以帮助设计师更好地进行建筑电气设计，提高设计质量和效率。
五、建筑电气设计行业的发展趋势随着我国经济的快速发展和城市化进程的推进，建筑电气设计行业的市场需求不断增长。
同时，随着新技术、新材料、新工艺的不断涌现，建筑电气设计行业也将面临更多的挑战和机遇。
建筑电气设计手册摘要：一、建筑电气设计手册概述1.建筑电气设计手册的概念2.建筑电气设计手册的作用二、建筑电气设计手册的内容1.设计规范2.设计流程3.设计要求4.设计细节三、建筑电气设计手册的应用1.设计过程中的参考2.施工过程中的指导3.后期维护和管理四、建筑电气设计手册的发展趋势1.数字化技术的应用2.环保节能的考虑3.智能化系统的融合正文：建筑电气设计手册是一本全面、系统地介绍民用建筑电气工程设计的工具书，旨在为电气设计人员提供设计规范、流程、要求及细节等方面的指导。
本文将详细介绍建筑电气设计手册的内容、应用及其发展趋势。
一、建筑电气设计手册概述建筑电气设计手册主要涵盖了设计规范、设计流程、设计要求及设计细节等方面。
其中，设计规范是电气设计的基本依据，包括国家相关法律法规、行业标准等；设计流程则明确了电气设计工作的步骤和阶段，如负荷计算、初步设计、施工图设计等；设计要求则针对电气设计的具体内容提出了一系列要求，如设备选型、线路布置、接地与防雷等；设计细节则详细介绍了电气设计中的各个方面，如照明系统、供配电系统、弱电系统等。
二、建筑电气设计手册的内容1.设计规范：包括国家法律法规、行业标准等，是电气设计的基本依据。
2.设计流程：明确电气设计工作的步骤和阶段，确保设计工作有序进行。
3.设计要求：针对电气设计的具体内容提出要求，保证设计质量。
4.设计细节：详细介绍电气设计中的各个方面，为设计人员提供技术支持。
三、建筑电气设计手册的应用建筑电气设计手册在电气设计过程中发挥着重要作用。
设计人员可在设计过程中参考手册中的规范、流程、要求及细节，确保设计方案合理、安全、经济。
在施工过程中，建筑电气设计手册也可作为施工单位的指导，帮助施工人员理解设计意图，准确执行设计方案。
此外，建筑电气设计手册还可用于后期的维护和管理，为建筑物的电气系统提供长期保障。
四、建筑电气设计手册的发展趋势随着科技的进步，建筑电气设计手册也在不断发展。
3.6 3 初步设计/建筑电气3.6.1 初步设计阶段，建筑电气专专业设计文件应包括设计说明书、设计图纸、主要电气设备表、计算书（供内部使用及存档）。
3.6.2 设计说明书1 设计依据1）建筑概况：应说明建筑类别、性质、面积、层数、高度等；2）相关专业提供给本专业的工程设计资料；3）建设方提供的有关职能部门（如：供电部门、消防部门、通信部门、公安部门等）认定的工程设计资料，建设方设计要求；4）本工程采用的主要标准及法规。
2 设计范围1）根据设计任务书和有关设计资料说明本专业的设计工作内容和分工；2）本工程拟设置的电气系统。
3 变、配电系统1）确定负荷等级和各类负荷容量；2）确定供电电源及电压等级，电源由何处引来，电源数量及回路数、专用线或非专用线、电缆埋地或架空、近远期发展情况；3）备用电源和应急电源容量确定原则及性能要求，有自备发电机时，说明启动方式及与市电网关系；4）高、低压供电系统结线型式及运行方式：正常工作电源与备用电源之间的关系；母线联络开关运行和切换方式；变压器之间低压侧联络方式；重要负荷的供电方式；5）变，配电站的位置、数量、容量（包括设备安装容量、计算有功、无功、视在容量、变压器台数、容量）及型式（户内、户外或混合）；设备技术条件和选型要求；6）继电保护装置的设置；7）电能计量装置：采用高压或低压；专用柜或非专用柜（满足供电部门要求和建设方内部核算要求）；监测仪表的配置情况；8）功率因数补偿方式: 说明功率因数是否达到供用电规则的要求，应补偿量和采取的补偿方式和补偿前后的结果；9）操作电源和信号：说明高压设备操作电源和运行信号装置配置情况；10）工程供电：高、低压进出线路的型号及敷设方式。
4 配电系统1）电源由何处引来、电压等级、配电方式；对重要负荷和特别重要负荷及其它负荷的供电措施；2）选用导线、电缆。
母干线的材质和型号，敷设方式；3）开关，插座，配电箱、控制箱等配电设备选型及安装方式；4）电动机启动及控制方式的选择。
5 照明系统1）照明种类及照度标准；2）光源及灯具的选择、照明灯具的安装及控制方式；3）室外照明的种类（如路灯、庭园灯，草坪灯、地灯、泛光照明、水下照明等）、电压等级、光源选择及其控制方法等；4）照明线路的选择及敷设方式。
（包括室外照明线路的选择和接地方式）。
6 热工检测及自动调节系统1）按工艺要求说明热工检测及自动调节系统的组成；2）自动化仪表的选择；3）仪表控制盘，台选型及安装；4）线路选择及敷设；5）仪表控制盘、台的接地。
7 火灾自动报警系统1）按建筑性质确定保护等级及系统组成；2）消防控制室位置的确定和要求；3）火灾探测器、报警控制器，手动报警按钮，控制台（柜）等设备的选择；4）火灾报警与消防联动控制要求，控制逻辑关系及控制显示要求；5）火灾应急广播及消防通信概述；6）消防主电源、备用电源供给方式，接地及接地电阻要求；7）线路选型及敷设方式；8）当有智能化系统集成要求时，应说明火灾自动报警系统与其它子系统的接口方式及联动关系。
9）应急照明的电源型式，灯具配置，线路选择及敷设方式，控制方式等。
8 通信系统1）对工程中不同性质的电话用户和专线，分别统计其数量；2）电话站总配线设备及其容量的选择和确定；3）电话站交、直流供电方案；4）电话站站址的确定及对土建的要求；5）通信线路容量的确定及线路网络组成和敷设；6）对市话中继线路的设计分工，线路敷设和引人位置的确定；7）室内配线及敷设要求；8）防电磁脉冲接地、工作接地方式及接地电阻要求。
9 有线电视系统1）系统规模、网络组成，用户输出口电平值的确定；2）节目源选择；3）机房位置、前端设备配置；4）用户分配网络、导体选择及敷设方式，用户终端数量的确定。
10 闭路电视系统1）系统组成；2）控制室的位置及设备的选择；3）传输方式、导体选择及敷设方式；4）电视制作系统组成及主要设备选择。
11 有线广播系统1）系统组成；2）输出功率。
馈送方式和用户线路敷设的确定；3）广播设备的选择，并确定广播室位置；4）导体选择及敷设方式。
12 扩声和同声传译系统1）系统组成；2）设备选择及声源布置的要求；3）确定机房位置；4）同声传译方式；5）导体选择及敷设方式。
13 呼叫信号系统1）系统组成及功能要求（包括有线或无线）；2）导体选择及敷设方式；3）设备选型。
14 公共显示系统1）系统组成及功能要求；2）显示装置安装部位、种类、导体选择及敷设方式；3）显示装置规格。
15 时钟系统1）系统组成、安装位置、导体选择及敷设方式；2）设备选型。
16 安全技术防范系统1）系统防范等级、组成和功能要求；2）保安监控及探测区域的划分、控制、显示及报警要求；3）摄像机、探测器安装位置的确定；4）访客对讲、巡更、门禁等子系统配置及安装；5）机房位置的确定；6）设备选型、导体选择及敷设方式。
17 综合布线系统1）根据工程项目的性质、功能、环境条件和近、远期用户要求确定综合布线的类型及配置标准；2）系统组成及设备选型；3）总配线架、楼层配线架及信息终端的配置；4）导体选择及敷设方式。
18 建筑设备监控系统及系统集成1）系统组成、监控点数、及其功能要求；2）设备选型；3）导体选择及敷设方式。
19 信息网络交换系统1）系统组成、功能及用户终端接口的要求；2）导体选择及敷设要求。
20 车库管理系统1）系统组成及功能要求；2）监控室设置；3）导体选择及敷设要求。
21 智能化系统集成1）集成形式及要求；2）设备选择。
22 建筑物防雷1）确定防雷类别；2）防直接雷击、防侧击雷、防雷击电磁脉冲、防高电位侵入的措施；3）当利用建（构）筑物混凝土内钢筋做接闪器、引下线、接地装置时，应说明采取的措施和要求。
23 接地及安全1）本工程各系统要求接地的种类及接地电阻要求；2）总等电位、局部等电位的设置要求；3）接地装置要求，当接地装置需作特殊处理时应说明采取的措施、方法等；4）安全接地及特殊接地的措施。
24 需提请在设计审批时解决或确定的主要问题3.6.3 设计图纸1 电气总平面图（仅有单体设计时，可无此项内容）1）标示建（构）筑物名称、容量，高、低压线路及其它系统线路走向，回路编号，导线及电缆型号规格，架空线杆位，路灯、庭园灯的杆位（路灯、庭园灯可不绘线路），重复接地点等；2）变、配电站位置、编号和变压器容量；3）比例、指北针。
2 变、配电系统1）高，低压供电系统图：注明开关柜编号，型号及回路编号、一次回路设备型号、设备容量、计算电流、补偿容量、导体型号规格、用户名称、二次回路方案编号；2）平面布置图：应包括高、低压开关柜、变压器、母干线、发电机、控制屏、直流电源及信号屏等设备平面布置和主要尺寸，图纸应有比例；3）标示房间层高、地沟位置，标高（相对标高）。
3 配电系统（一般只绘制内部作业草图，不对外出图）主要干线平面布置图，竖向干线系统图（包括西：电及照明干线、变配电站的配出回路及回路编号）。
4 照明系统对于特殊建筑，如大型体育场馆、大型影剧院等，有条件时应绘制照明平面图。
该平面图应包括灯位（含应急”硼灯）、灯具规格，配电箱（或控制箱）位，不需连线。
5 热工检测及自动调节系统1）需专项设计的自控系统需绘制热工检测及自动自动调节原理系统图；2）控制室设备平面布置图。
6 火灾自动报警系统1）火灾自动报警系统图；2）消防控制室设备布置平面图。
7 通信系统1）电话系统图；2）站房设备布置图。
8 防雷系统、接地系统一般不出图纸，特殊工程只出顶视平面图，接地平面图。
9 其他系统1）各系统所属系统图；2）各控制室设备平面布置图（若在相应系统图中说明清楚时，可不出此图）。
3.6.4 主要设备表注明设备名称、型号、规格、单位、数量。
3.6.5 设计计算书（供内部使用及存档）1 用电设备负荷计算。
2 变压器选型计算。
3 电缆选型计算。
4 系统短路电流计算。
5 防雷类别计算及避雷针保护范围计算。
6 各系统计算结果尚应标示在设计说明了或相应图纸中。
7 因条件不具备不能进行计算的内容，应在初步设计中说明，并应在施工图设计时补算。
对高层建筑电气设计主要内容的研究摘要：为了提高现代高层建筑电气设计质量,结合规范和工程管理经验,详细阐述了现代高层建筑电气设计的主要内容,并提出了设计中应注意的有关问题。
关键词：高层建筑电气设计内容节能原则高层建筑越来越多，也逐渐为人们所认可，但是高层建筑电气设计质量保证是比较复杂的一个课题，同时，高层建筑耗能浪费的现象也是一个迫在眉睫的问题。
目前设计者应该熟悉和掌握的与高层建筑电气有关的设计规范主要有「高层民用建筑设计防火规范」（GB 50045－95以下简称“高规”）、「火灾自动报警系统设计规范」（GB 50116－98以下简称“报警规范）、「民用建筑电气设计规范」(JGJ/T16－92以下简称“民规")等。
前两部是国家标准，后者是国家建设部发布的行业标准。
1、高层建筑电气设计的主要内容1.1负荷的计算电力负荷是供电设计的依据参数。
计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。
高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。
1.2供电电源及电压的选择为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。
两路独立电源运行方式，原则上是两路同时供电，互为备用。
另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。
国内高层建筑的供电电压，都采用10kV标准电压等级。
1.3高低压配电系统的设计（1）高压配电系统：现代高层建筑均是采用两路独立的10kV 电源同时供电。
一般高压采用单母线分段，自动切换，互为备用。
（2）计费方式，采用高供高计。
但在低压侧，仍装设计费电度表，采用将照明与动力分开的两部电价法。
（3）为减少变压器台数，单台变压器的容量选择一般都大于1000kVA。
为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。
（4）高压系统及低压干线的配电方式基本上都采用放射式系统。
楼层配电则为混合式系统。
配电设备中的主要部分是干线。
现代高层建筑的竖井多采用插接式母线槽。
水平干线因走线困难，多采用全塑电缆与竖井母干线联接等等。
1.4主要设备的选型（1）高压开关柜。
现代高层建筑的变配电室设在主楼地下层，按规定不宜采用油开关。
应根高层建筑地下室的标准，选用具有“五防”功能的真空开关手车式高压开关柜。
（2）电力变压器。
根据防火要求，主楼内是不允许装设大容量的油浸电力变压器的。
（3）低压配电屏。
国外低压配电屏的结构，几乎都做成抽屉式，特别是大容量的出线，则做成手车式。
（4）应急备用发电机组。
