电子束光刻系统参数要求

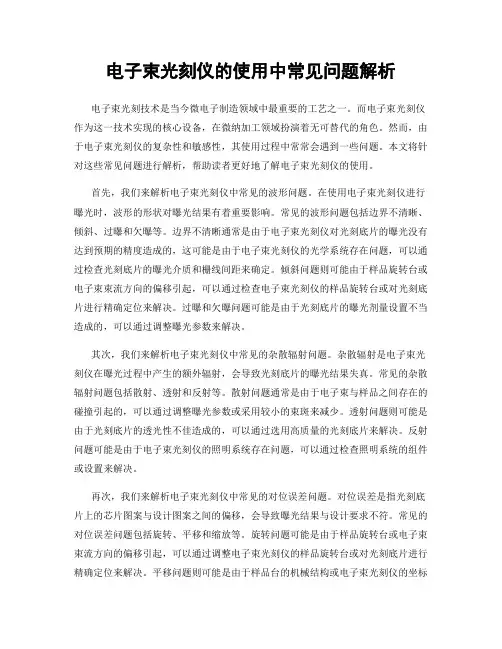

电子束光刻仪的使用中常见问题解析电子束光刻技术是当今微电子制造领域中最重要的工艺之一。

而电子束光刻仪作为这一技术实现的核心设备，在微纳加工领域扮演着无可替代的角色。

然而，由于电子束光刻仪的复杂性和敏感性，其使用过程中常常会遇到一些问题。

本文将针对这些常见问题进行解析，帮助读者更好地了解电子束光刻仪的使用。

首先，我们来解析电子束光刻仪中常见的波形问题。

在使用电子束光刻仪进行曝光时，波形的形状对曝光结果有着重要影响。

常见的波形问题包括边界不清晰、倾斜、过曝和欠曝等。

边界不清晰通常是由于电子束光刻仪对光刻底片的曝光没有达到预期的精度造成的，这可能是由于电子束光刻仪的光学系统存在问题，可以通过检查光刻底片的曝光介质和栅线间距来确定。

倾斜问题则可能由于样品旋转台或电子束束流方向的偏移引起，可以通过检查电子束光刻仪的样品旋转台或对光刻底片进行精确定位来解决。

过曝和欠曝问题可能是由于光刻底片的曝光剂量设置不当造成的，可以通过调整曝光参数来解决。

其次，我们来解析电子束光刻仪中常见的杂散辐射问题。

杂散辐射是电子束光刻仪在曝光过程中产生的额外辐射，会导致光刻底片的曝光结果失真。

常见的杂散辐射问题包括散射、透射和反射等。

散射问题通常是由于电子束与样品之间存在的碰撞引起的，可以通过调整曝光参数或采用较小的束斑来减少。

透射问题则可能是由于光刻底片的透光性不佳造成的，可以通过选用高质量的光刻底片来解决。

反射问题可能是由于电子束光刻仪的照明系统存在问题，可以通过检查照明系统的组件或设置来解决。

再次，我们来解析电子束光刻仪中常见的对位误差问题。

对位误差是指光刻底片上的芯片图案与设计图案之间的偏移，会导致曝光结果与设计要求不符。

常见的对位误差问题包括旋转、平移和缩放等。

旋转问题可能是由于样品旋转台或电子束束流方向的偏移引起，可以通过调整电子束光刻仪的样品旋转台或对光刻底片进行精确定位来解决。

平移问题则可能是由于样品台的机械结构或电子束光刻仪的坐标系存在不匹配引起，可以通过校准仪器的坐标系或更换样品台来解决。

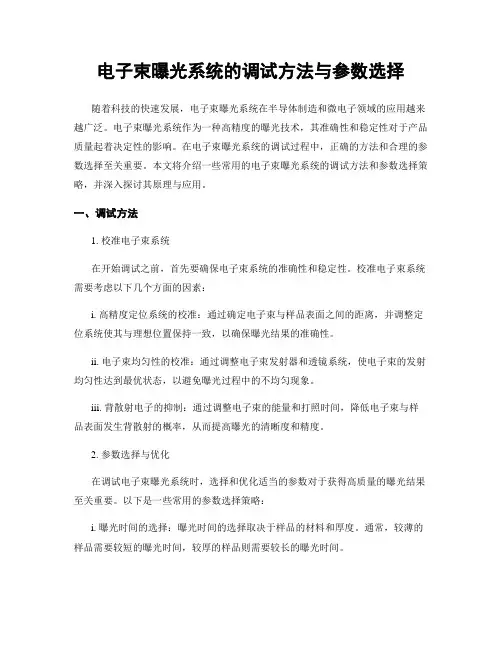

电子束曝光系统的调试方法与参数选择随着科技的快速发展，电子束曝光系统在半导体制造和微电子领域的应用越来越广泛。

电子束曝光系统作为一种高精度的曝光技术，其准确性和稳定性对于产品质量起着决定性的影响。

在电子束曝光系统的调试过程中，正确的方法和合理的参数选择至关重要。

本文将介绍一些常用的电子束曝光系统的调试方法和参数选择策略，并深入探讨其原理与应用。

一、调试方法1. 校准电子束系统在开始调试之前，首先要确保电子束系统的准确性和稳定性。

校准电子束系统需要考虑以下几个方面的因素：i. 高精度定位系统的校准：通过确定电子束与样品表面之间的距离，并调整定位系统使其与理想位置保持一致，以确保曝光结果的准确性。

ii. 电子束均匀性的校准：通过调整电子束发射器和透镜系统，使电子束的发射均匀性达到最优状态，以避免曝光过程中的不均匀现象。

iii. 背散射电子的抑制：通过调整电子束的能量和打照时间，降低电子束与样品表面发生背散射的概率，从而提高曝光的清晰度和精度。

2. 参数选择与优化在调试电子束曝光系统时，选择和优化适当的参数对于获得高质量的曝光结果至关重要。

以下是一些常用的参数选择策略：i. 曝光时间的选择：曝光时间的选择取决于样品的材料和厚度。

通常，较薄的样品需要较短的曝光时间，较厚的样品则需要较长的曝光时间。

ii. 加速电压的选择：加速电压的选择会影响电子束的能量和穿透力。

对于较厚的样品，较高的加速电压可提供更好的穿透能力，从而实现更深入的曝光效果。

iii. 扫描速度的选择：扫描速度的选择取决于样品的尺寸和复杂度。

较小和简单的样品可以选择较快的扫描速度，而较大和复杂的样品则需要较慢的扫描速度以确保曝光的均匀性。

二、参数选择与应用1. 参数选择的理论基础在电子束曝光系统中，参数选择的基础是对电子束与样品相互作用的理解。

电子束与样品表面发生相互作用时，会发生多种物理过程，包括散射、吸收、反射和透射等。

为了获得理想的曝光结果，需要掌握这些物理过程的特性，并合理选择参数以最大程度地实现所需的曝光效果。

电子束光刻技术随着现代科技的迅猛发展，电子束光刻技术作为一种高精度微细加工工艺，已经在半导体、光学器件、液晶显示等领域得到广泛应用。

本文将介绍电子束光刻技术的原理、应用以及面临的挑战。

一、电子束光刻技术原理：电子束光刻技术是一种利用电子束将所需图形迅速而精确地瞬时投射到待加工物体表面的方法。

该技术主要涉及到以下几个方面的关键要素：1. 电子枪：电子束光刻设备中最核心的部件，它负责产生高速电子束。

电子枪通过高电压电场和热释电发射材料中的热量，从而使部分原子电离产生自由电子。

2. 聚焦系统：用于将电子束聚焦到极小的直径，以确保加工的精度。

聚焦系统通常采用磁场透镜或者电场透镜，利用透镜的聚焦效应将电子束的直径控制在纳米级别。

3. 排线系统：排线系统的作用是将待加工的信息从控制系统传输到电子束光刻机。

通常使用高精度的电子束曝光器，通过电脑图形数据处理软件将设计好的布图数据转换为电子束所需的运动轨迹。

4. 笔直信息的确定：电子束光刻技术中的一个重要环节是作为电子束信息的数据载体的光刻胶层。

通过在光刻胶层上照射高能电子束，可以形成微细图形。

然后，通过后续的显影和其他加工工艺，最终得到所需的器件。

二、电子束光刻技术的应用：电子束光刻技术凭借其高分辨率、微细制造等优势，广泛应用于半导体和微电子器件领域。

主要应用包括：1. 半导体芯片制造：电子束光刻技术是制造半导体芯片的核心工艺之一。

电子束光刻机可准确地将微小的电子线路图案投射在硅片表面，为芯片的制造提供了必要的图形信息。

2. 光学器件制造：光学器件制造对于精度和分辨率的要求非常高，电子束光刻技术能够满足这些需求。

通过该技术，可以制造出高精度的光栅、衍射元件等光学器件。

3. 液晶显示制造：在液晶显示领域，电子束光刻技术通常用于制造液晶面板上的微小图形和线路。

这些微小的图形和线路是构成LCD显示效果的关键元素。

三、电子束光刻技术面临的挑战：尽管电子束光刻技术有着广泛的应用前景，但仍然面临一些挑战：1. 成本问题：目前，电子束光刻设备的成本较高，限制了其在大规模生产中的应用。

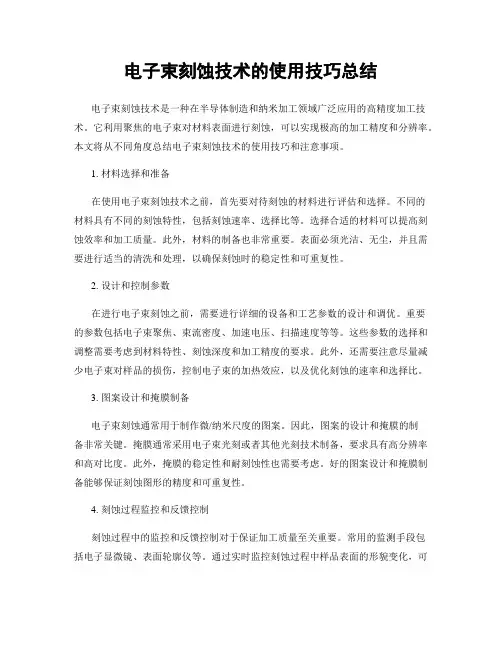

电子束刻蚀技术的使用技巧总结电子束刻蚀技术是一种在半导体制造和纳米加工领域广泛应用的高精度加工技术。

它利用聚焦的电子束对材料表面进行刻蚀，可以实现极高的加工精度和分辨率。

本文将从不同角度总结电子束刻蚀技术的使用技巧和注意事项。

1. 材料选择和准备在使用电子束刻蚀技术之前，首先要对待刻蚀的材料进行评估和选择。

不同的材料具有不同的刻蚀特性，包括刻蚀速率、选择比等。

选择合适的材料可以提高刻蚀效率和加工质量。

此外，材料的制备也非常重要。

表面必须光洁、无尘，并且需要进行适当的清洗和处理，以确保刻蚀时的稳定性和可重复性。

2. 设计和控制参数在进行电子束刻蚀之前，需要进行详细的设备和工艺参数的设计和调优。

重要的参数包括电子束聚焦、束流密度、加速电压、扫描速度等等。

这些参数的选择和调整需要考虑到材料特性、刻蚀深度和加工精度的要求。

此外，还需要注意尽量减少电子束对样品的损伤，控制电子束的加热效应，以及优化刻蚀的速率和选择比。

3. 图案设计和掩膜制备电子束刻蚀通常用于制作微/纳米尺度的图案。

因此，图案的设计和掩膜的制备非常关键。

掩膜通常采用电子束光刻或者其他光刻技术制备，要求具有高分辨率和高对比度。

此外，掩膜的稳定性和耐刻蚀性也需要考虑。

好的图案设计和掩膜制备能够保证刻蚀图形的精度和可重复性。

4. 刻蚀过程监控和反馈控制刻蚀过程中的监控和反馈控制对于保证加工质量至关重要。

常用的监测手段包括电子显微镜、表面轮廓仪等。

通过实时监控刻蚀过程中样品表面的形貌变化，可以调整刻蚀参数和优化刻蚀效果。

此外，对于一些复杂的结构或者材料，还可以结合模拟和仿真进行辅助调试和优化。

5. 后处理和表征刻蚀结束后，还需要进行一系列的后处理和表征工作。

这包括样品的清洗和干燥，以及对刻蚀结果的表征和评估。

常用的表征手段包括扫描电子显微镜、原子力显微镜、荧光显微镜等。

这些手段可以帮助确认刻蚀结果的质量和精度，并进行进一步的分析和优化。

总结：电子束刻蚀技术作为纳米尺度加工的重要手段，应用广泛、前景广阔。

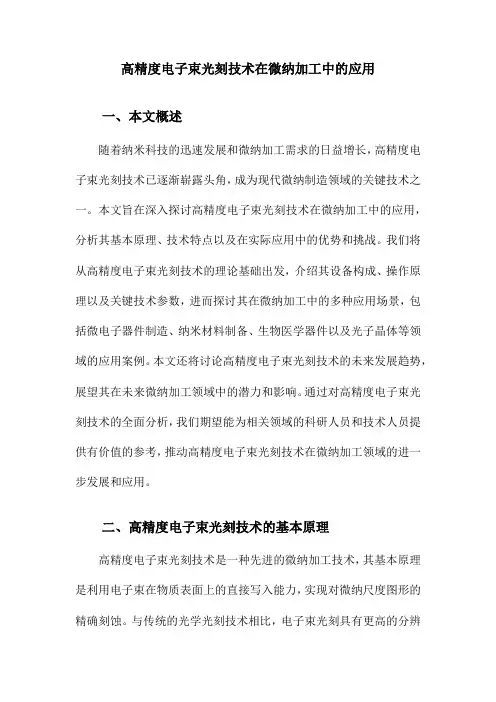

高精度电子束光刻技术在微纳加工中的应用一、本文概述随着纳米科技的迅速发展和微纳加工需求的日益增长，高精度电子束光刻技术已逐渐崭露头角，成为现代微纳制造领域的关键技术之一。

本文旨在深入探讨高精度电子束光刻技术在微纳加工中的应用，分析其基本原理、技术特点以及在实际应用中的优势和挑战。

我们将从高精度电子束光刻技术的理论基础出发，介绍其设备构成、操作原理以及关键技术参数，进而探讨其在微纳加工中的多种应用场景，包括微电子器件制造、纳米材料制备、生物医学器件以及光子晶体等领域的应用案例。

本文还将讨论高精度电子束光刻技术的未来发展趋势，展望其在未来微纳加工领域中的潜力和影响。

通过对高精度电子束光刻技术的全面分析，我们期望能为相关领域的科研人员和技术人员提供有价值的参考，推动高精度电子束光刻技术在微纳加工领域的进一步发展和应用。

二、高精度电子束光刻技术的基本原理高精度电子束光刻技术是一种先进的微纳加工技术，其基本原理是利用电子束在物质表面上的直接写入能力，实现对微纳尺度图形的精确刻蚀。

与传统的光学光刻技术相比，电子束光刻具有更高的分辨率和更低的制造成本，因此在微纳加工领域具有广泛的应用前景。

高精度电子束光刻技术的基本原理可以分为以下几个步骤：通过电子枪发射出高能电子束，这些电子束经过聚焦和偏转后，可以在待加工材料表面形成微米甚至纳米级的精细图形。

当高能电子束与材料表面相互作用时，会产生一系列物理和化学效应，如电子束诱导沉积、电子束刻蚀等，从而实现对材料表面的精确加工。

通过精确控制电子束的扫描路径和剂量，可以在材料表面制造出复杂的三维微纳结构。

高精度电子束光刻技术的优点在于其高分辨率和高灵活性。

由于电子束的波长比光波短得多，因此可以实现更高的分辨率和更精细的加工效果。

电子束光刻还具有高度的灵活性，可以适应各种复杂的图形和结构设计，为微纳加工提供了更多的可能性。

然而，高精度电子束光刻技术也存在一些挑战和限制。

例如，由于电子束的散射和衍射效应，其加工精度和速度受到一定的限制。

电子束光刻系统参数要求采购预算：1300万，具体参数要求如下：一、工作条件1. 电源电压：AC 230V 10%，50 Hz三相2. 环境温度：15-25 ℃，电子枪区域 21 +/- 0.25 ℃3. 相对湿度：40 - 70%二、设备配置高斯束电子束曝光系统1.电子束曝光系统主机2.热场发射电子枪 50KeV/100KeV可切换，电子枪寿命不低于8000 - 12000小时3.210mm*210mm运动范围激光干涉样品台4.激光干涉仪精度 0.15nm5.自动动态对焦，像散矫正，写场畸变矫正系统6.自动激光高度测量7.升级125MHz图形发生器8.升级1mm大写场9.2工位真空仓自动进样系统10.预对准显微镜系统11.预装Linux的计算机系统（至强4核处理器，HP Z840同等或以上档次）含电子束曝光设备系统控制软件12.电子束曝光数据处理优化软件及临近效应修正/蒙特卡洛模拟计算软件，含数据处理用计算机系统13.标配3个以上样品架，包括6”掩模版，6”硅片，4”硅片，2”硅片及散片。

其中一个可同时安放至少4个样品包括2”硅片，散片样品。

（用户也可根据需要自行选择）14.配备至少20kVA的不间断电源。

15.其他附件、零配件三、技术服务1技术文件（印刷版和详细电子版各一套)1.1设备的基本结构和使用说明书、操作手册及维修保养说明书11.2主机和各功能部件的性能指标、基本结构和使用说明书，全套维修保养说明书1.3软件的操作手册1.4各类操作指令手册2安装调试2.1设备安装：a) 合同生效两周内投标方应提供设备安装、调试等必备的技术文件，协助用户提前作好设备安装的准备工作。

b) 设备抵达安装现场后一周内，供应商按照用户通知的日期选派经验丰富的工程师负责检验和安装调试，二个月内完成验收。

2.2验收标准：卖方须提供该设备出厂质量检测标准和试验方法，应及时更换在验收中指标未达到要求的部件，验收指标必须满足或优于标书的技术指标。

电子束光刻系统参数要求采购预算：1300万，具体参数要求如下：一、工作条件1. 电源电压：AC 230V 10%，50 Hz三相2. 环境温度：15-25 ℃，电子枪区域 21 +/- 0.25 ℃3. 相对湿度：40 - 70%二、设备配置高斯束电子束曝光系统1.电子束曝光系统主机2.热场发射电子枪 50KeV/100KeV可切换，电子枪寿命不低于8000 - 12000小时3.210mm*210mm运动范围激光干涉样品台4.激光干涉仪精度 0.15nm5.自动动态对焦，像散矫正，写场畸变矫正系统6.自动激光高度测量7.升级125MHz图形发生器8.升级1mm大写场9.2工位真空仓自动进样系统10.预对准显微镜系统11.预装Linux的计算机系统（至强4核处理器，HP Z840同等或以上档次）含电子束曝光设备系统控制软件12.电子束曝光数据处理优化软件及临近效应修正/蒙特卡洛模拟计算软件，含数据处理用计算机系统13.标配3个以上样品架，包括6”掩模版，6”硅片，4”硅片，2”硅片及散片。

其中一个可同时安放至少4个样品包括2”硅片，散片样品。

（用户也可根据需要自行选择）14.配备至少20kVA的不间断电源。

15.其他附件、零配件三、技术服务1技术文件（印刷版和详细电子版各一套)1.1设备的基本结构和使用说明书、操作手册及维修保养说明书1.2主机和各功能部件的性能指标、基本结构和使用说明书，全套维修保养说明书1.3软件的操作手册1.4各类操作指令手册2安装调试2.1设备安装：a) 合同生效两周内投标方应提供设备安装、调试等必备的技术文件，协助用户提前作好设备安装的准备工作。

b) 设备抵达安装现场后一周内，供应商按照用户通知的日期选派经验丰富的工程师负责检验和安装调试，二个月内完成验收。

2.2验收标准：卖方须提供该设备出厂质量检测标准和试验方法，应及时更换在验收中指标未达到要求的部件，验收指标必须满足或优于标书的技术指标。

聚焦离子束电子束微加工与成像系统技术指标一设备用途与功能：聚焦离子束电子束双束系统用于高质量定点双球差TEM样品制备；金属、半导体、电介质、多层膜结构等固体样品上制备微纳结构；化学和晶体结构三维形态分析；离子束刻蚀、离子束沉积、电子束沉积；可进行金属样品的沉积等功能。

二工作条件：1电压：230V(-6%,+10%)2环境温度：20°C(+/-4°C)3相对湿度：<80%RH4噪音：<50dBC5可持续运行6独立接地由厂家完成。

三技术规格1电子束核心指标*1.1高电压分辨率≤0.6nm@15kV（二次电子）；1.2低电压分辨率≤1.0nm@1kV（二次电子）；1.3在束重合点分辨率：≤0.6nm@15kV；≤2.5nm@1kV，边加工边观察的分辨率1.4背散射电子分辨率（BSE）：≤2nm@30kV；2电子束其他性能指标*2.1肖特基热场发射电子枪（质保≥3年）2.2加速电压：0.5-30kV2.3电子着陆能量范围：20eV–30keV；2.4电子束束流：0.8pA-100nA，1pA以下可以成像观察，透镜控制束流值，连续可调2.5自动加热式物镜光阑，可确保清洁和无接触式自动更换光阑孔3离子束系统3.1Ga离子源3.2离子束电压：0.5-30kV*3.3Ga离子束分辨率≤2.5nm@30kV3.4Ga离子束流强度：0.1pA–65nA。

3.5离子源寿命≥1000小时3.6配备15孔光阑，自动加热式光阑可确保清洁和无接触式更换光阑孔3.7离子束视场≥0.9mm@8kV或≥1mm@30kV4样品室4.1大样品仓，仓门内宽≥350mm；4.2具有≥17个附件/探测器接口；*4.3样品室集成一体化等离子清洗仪可清洗样品仓以及样品表面污染4.4快速样品交换仓，用于快速样品传输，抽真空时间≤2min5常规样品台5.1五轴样品台XYZRT；X、Y方向移动范围≥100mm；Z范围65mm 5.2样品台倾斜范围：-15°至+90°，连续旋转尺寸n*360°5.3配置减速样品台，减少对样品损伤，增加表面信息5.4最大样品直径≥150mm，最大样品高度≥50mm6原位冷冻样品台6.1用于束流敏感的软材料样品制备6.2温度范围：-190℃至+5℃6.3温度稳定性优于±1℃7原位加热台7.1最高温度≥1000℃，升温时间≤500ms7.2高温下电镜分辨率：690nm HFW@1kv1000℃，样品台移动无限制7.3兼容所有探测器、纳米机械手、气体注入、EDS、EBSD7.4保证高温下1000℃以上仍然可以完成高质量EDS/EBSD分析8辅助气体注入系统：8.1不少于5个独立气体注入单元，用于增强刻蚀和沉积8.2可进行Pt的沉积8.3镜筒内探测器保护阀；8.4单支气体气瓶容量不小于1.5cm38.5气瓶加热温度范围30-80°C9真空系统9.1完全无油真空系统，减少污染；9.2由机械干泵、磁悬浮涡轮分子泵和离子泵构成；9.3样品室真空度可以达到2.6*10-6mba级（24h内）；9.4打开舱门更换样品，真空度五分钟内可达到测试样品要求10探测器10.1样品室二次电子探测器10.2镜筒内双功能探测器:同时具有二次电子SE模式和背散射电子BSE模式10.3样品室红外CCD相机，样品舱防触碰装置10.4样品导航光学显微镜探测器11纳米机械手11.1同厂家集成纳米机械手，电镜观察和机械手控制由同一电脑同一软件完成，可边操纵边观察；11.2XYZR全自动纳米机械手11.3机械手步长：最小步长≤50nm，旋转角度≤0.1°12FIB功能*12.1自动快速的制备TEM样品，包括自动提取和自动减薄功能。

电子束光刻系统(EBL)市场报告主要研究：电子束光刻系统(EBL)市场规模：产能、产量、销售、产值、价格、成本、利润等电子束光刻系统(EBL)行业竞争分析：原材料、市场应用、产品种类、市场需求、市场供给，下游市场分析、供应链分析、主要企业情况、市场份额、并购、扩张等电子束曝光（electron beam lithography）指使用电子束在表面上制造图样的工艺，是光刻技术的延伸应用。

电子束光刻系统(EBL)即用于实现电子束曝光的系统。

2023年全球电子束光刻系统(EBL)市场规模大约为13亿元（人民币），预计2030年将达到22亿元，2024-2030期间年复合增长率（CAGR）为6.9%。

全球电子束光刻系统（Electron Beam Lithography System (EBL)）的主要参与者包括Raith、Vistec、JEOL、Elionix 和Crestec。

全球前三大制造商的份额超过70%。

日本是最大的市场，占有率约为48%，其次是欧洲和北美，占有率分别约为34%和12%。

就产品而言，高斯光束EBL系统是最大的细分市场，占有率超过70%。

在应用方面，应用最多的是工业领域，其次是学术领域。

（Win Market Research）辰宇信息报告分析电子束光刻系统(EBL)行业竞争格局，包括全球市场主要厂商竞争格局和中国本土市场主要厂商竞争格局，重点分析全球主要厂商电子束光刻系统(EBL)产能、销量、收入、价格和市场份额，全球电子束光刻系统(EBL)产地分布情况、中国电子束光刻系统(EBL)进出口情况以及行业并购情况等。

如果您有兴趣了解详情，薇joie ：chenyu-joie 同时了解更多前沿报告及报价。

针对电子束光刻系统(EBL)行业产品分类、应用、行业政策、产业链、生产模式、销售模式、行业发展有利因素、不利因素和进入壁垒也做了详细分析。

全球及中国主要厂商包括：RaithJEOLElionixVistecCrestecNanoBeam按照不同产品类型，包括如下几个类别：高斯光束EBL系统赋形波束EBL系统按照不同应用，主要包括如下几个方面：学术领域工业领域其他领域报告包含的主要地区和国家：北美（美国和加拿大）欧洲（德国、英国、法国、意大利和其他欧洲国家）亚太（中国、日本、韩国、中国台湾地区、东南亚、印度等）拉美（墨西哥和巴西等）中东及非洲地区（土耳其和沙特等）报告正文共11章，各章节主要内容如下：第1章：报告统计范围、产品细分、下游应用领域，以及行业发展总体概况、有利和不利因素、进入壁垒等；第2章：全球市场供需情况、中国地区供需情况，包括主要地区电子束光刻系统(EBL)产量、销量、收入、价格及市场份额等；第3章：全球主要地区和国家，电子束光刻系统(EBL)销量和销售收入，2019-2023，及预测2024到2030；第4章：行业竞争格局分析，包括全球市场企业排名及市场份额、中国市场企业排名和份额、主要厂商电子束光刻系统(EBL)销量、收入、价格和市场份额等；第5章：全球市场不同类型电子束光刻系统(EBL)销量、收入、价格及份额等；第6章：全球市场不同应用电子束光刻系统(EBL)销量、收入、价格及份额等；第7章：行业发展环境分析，包括政策、增长驱动因素、技术趋势、营销等；第8章：行业供应链分析，包括产业链、主要原料供应情况、下游应用情况、行业采购模式、生产模式、销售模式及销售渠道等；第9章：全球市场电子束光刻系统(EBL)主要厂商基本情况介绍，包括公司简介、电子束光刻系统(EBL)产品规格型号、销量、价格、收入及公司最新动态等；第10章：中国市场电子束光刻系统(EBL)进出口情况分析；第11章：中国市场电子束光刻系统(EBL)主要生产和消费地区分布。

光刻工艺参数一、光刻工艺参数概述光刻工艺是半导体制造中的核心环节，其参数的选择直接影响到最终的制程质量和产品性能。

这些参数共同决定了光刻的分辨率、对比度和曝光剂量等关键因素，从而在微观层面上塑造了集成电路的几何形状和结构。

在光刻工艺中，参数主要包括光源波长、曝光剂量、焦距、数值孔径等。

它们相互关联，共同决定了光刻的质量和效果。

二、光刻工艺参数详解1.光源波长：光源波长是光刻工艺中的关键参数，它决定了光的分辨率。

短波长的光源具有较高的分辨率，但同时也需要相应的设备和材料来支持。

目前，深紫外（DUV）和极紫外（EUV）光源是主流的选择。

2.曝光剂量：曝光剂量决定了曝光过程中光能量的多少，它影响着曝光时间和光强。

曝光剂量要适量，太少会导致曝光不足，太多则可能导致过度曝光。

3.焦距：焦距是指光束通过镜头时，主平面与镜头光轴之间的距离。

在光刻工艺中，焦距的准确性对成像质量有着至关重要的影响。

4.数值孔径：数值孔径（NA）描述了镜头聚光的性能，是镜头与光刻胶之间的透镜效应的量度。

数值孔径越大，光线的汇聚能力越强，成像质量越好。

三、光刻工艺参数优化随着半导体技术的不断发展，对光刻工艺的要求也越来越高。

为了提高制程质量和产品性能，必须对光刻工艺参数进行优化。

优化过程需要综合考虑多个因素，如设备条件、材料特性、环境因素等。

此外，为了实现更精细的制程和更高的产能，科研人员还在不断探索新的光源技术、镜头技术和光刻胶技术等。

四、未来展望随着科技的不断发展，未来的光刻工艺将面临更多的挑战和机遇。

一方面，随着摩尔定律的延续，集成电路的制程将会越来越小，对光刻工艺的要求也会越来越高。

另一方面，随着新材料的出现和应用，光刻工艺也将面临新的变革和突破。

例如，极紫外光刻技术（EUV）被认为是下一代光刻技术的重要方向之一，它具有更高的分辨率和更低的制造成本等优势。

此外，随着人工智能和大数据等技术的应用，光刻工艺的数据分析和智能化管理也将成为未来的重要研究方向。

光刻系统的主要指标一、概述光刻系统是半导体制造过程中最为关键的设备之一，它可以实现微米级别的图形转移，是集成电路制造中不可或缺的工艺步骤。

因此，光刻系统的性能指标对于半导体工业具有重要的意义。
