E-MF6000智能马弗炉说明书

一体化智能马弗炉操作规程
1、本智能马弗炉是高性能机电一体化的新一代智能产品，用于测
定煤炭的慢灰、快灰、罗加指数、粘结指数、挥发分等项目
2、使用温度：0℃～40℃
3、相对湿度：≤85%
4、供电电源：AC220V±22V，50Hz±1Hz
5、使用环境不应有强蚀气体、强电磁设备和强永久磁场，通风良
好
6、产品应牢固放置于试验室工作台上，室内面积宽敞、光线明亮
适度
7、开机工作前，必须对使用的产品及其它仪器和设施进行仔细检
查，特别是检查电气系统的接线应正确牢靠，发现异常情况应及时处理
8、操作人员必须是经过专业培训的人员，熟悉本使用说明书和有
关配套的机电、仪器、设施等，不合格操作员不得上岗操作9、试验步骤：
（1）缓慢灰化
称取一定量的空气干燥煤样，放入马弗炉中，以一定的速度加热到（815±10）℃，灰化并灼烧到质量恒定。

以残留物的质量占煤样质量的百分数作为煤样的灰分。

（2）快速灰化
将装有煤样的灰皿由炉外逐渐送入预先加热至（815±10）℃的
马弗炉中灰化并灼烧至质量恒定。

以残留物的质量占煤样质量的百分数作为煤样的灰分。

（3）挥发分测定
称取一定量的空气干燥煤样，放在带盖的瓷坩埚中，在（900±10）℃温度下，隔绝空气加热7min。

以减少的质量占煤样质量的百分数，减去该煤样的水分含量作为煤样的挥发分。

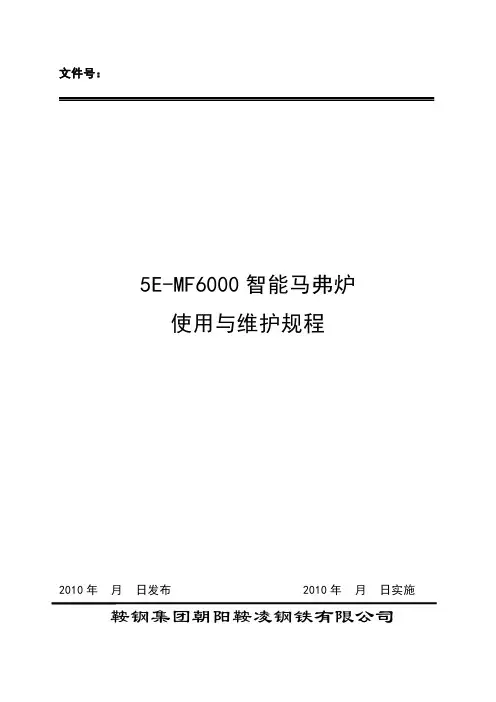

文件号：5E-MF6000智能马弗炉使用与维护规程2010年月日发布 2010年月日实施鞍钢集团朝阳鞍凌钢铁有限公司CMW/AnLsteel 6240 EA (0403)-2010/0 第1页共4页化检验中心文件更改一览表5E-MF6000智能马弗炉使用与维护规程本规程适用于智能马弗炉的使用与维护。

该设备是一种通用的加热设备一、操作1、主要技术参数a、功率：3.5kwb、控温范围：300℃-999℃c、温度分辨率：1℃d、控温精度：±2℃e、工作环境:室内0℃-40℃，相对湿度RH≤80%f、电源电压：220VAC±10VAC，50Hz±1Hz2、操作方法1）在初始状态下，按下面板上的“快灰”键，屏幕显示“FF”，面板上的快灰指示灯被点亮，然后按下“启动置入”键确认，快灰程序开始后，炉温直接升至850℃，温度到时报讯3声，时间清零，面板的“就绪”指示灯亮，表明仪器准备就绪，可以开始试验可。

缓慢放入样品，灯样品全部放完，关上炉门，按下“启动置入”键，时间清零，面板的“就绪”指示灯闪烁。

当温度回升到815时，报讯3声，时间清零，在815恒温1小时，取出样品，按“复位”键退出快灰测试程序。

3）挥发分试验在初始状态下，打开电源，按“挥发分”键，屏幕显示“HFF”，“挥发”指示灯被点亮，在按下“启动置入”键确认，仪器进入挥发分测试程序。

首先炉温升到920℃，然后报讯3声，“就绪”指示灯被点亮，炉温在920恒温。

放入试样，关上炉门，按下“启动键入”键，时间清零，开始进入7min的计时阶段，在3分钟内回到900℃），3分钟时报讯3声。

当时间还剩最后30秒时，报讯5声提醒用户准备在7min时，报讯3声，用户取出试样，然后炉温自动转到初始的升温简短，以便用户进行下一次挥发分测试。

按“复位”键退出挥发分测试程序。

二、维护1、开机前，检查设备电源；2、试验完毕后，及时清理设备卫生。

编制人：罗慧远审核人：王身庆批准人：宋任伟。

微电脑程控仪使用说明书微电脑温度控制器适用于功率不大于5KW，测温为K型电偶的马弗炉或其它电阻炉，在进行物质成分分析和生产过程中进行温度控制和测量。

在煤炭，电力，冶金，建材等系统已获得广泛应用。

一、适用范围与环境1、可控温度：（0-1200）℃，准确度：0.5级。

分辩率：1℃。

2、可控时间：（0-999）min，准确率：±30S/24H。

3、可连续工作。

4、安装在环境温度（5-40）℃，相对湿度：≤80 c/0 ，周边无腐蚀性气体且空气流通的场所。

二、性能特点该仪器除具有一般温控仪的程序控制、显示直观、冷端自动补偿、自动校正、自动诊断（见表1）等功能外，还具有如下显著特点：1、自编程功能。

2、断电保护功能。

3、查询功能。

4、挥发份控温程序灵活方便。

5、慢灰程序更合理，严格按国标要求，炉温升到500℃用30分钟，815℃恒温结束后，根据需要可继续进行恒温等待以检查性灼烧试验或停机。

6、安全可靠性高，便于维护。

采用高科技CPU，“以软代硬”减少易引起故障的硬件，提高了系统可靠性。

【注】：查明是可控硅关不断，还是误操作所致（如炉温高于560℃时切换到慢灰加热程序，因它的第一、二阶段程序整定值500℃，高于要求值60℃）。

三、面板及键1、后面板安装说明：（1）连接电源的接线柱二个：红、黑接线柱分别接220V交流电源的相线和中线。

（2）连接电炉（加热电阻丝的）接线柱二个：红柱为仪器相线出线，黑柱为中线出线。

（3）地线接线柱与试验室地线相连接，请勿与电源中线相接。

（4）熔丝座内装1A保险管。

（5）热电偶接线柱二个，其正、负极分别与补偿导线的正、负极相连接，而补偿导线的另一端的正、负极与测温电偶输出端子的正、负极相连接。

2、前面板面板说明：（1）数码管从左到右：第1-4位显示时间，单位：秒，符号：（S）（可编程项目9单位为分钟）；第5-8位显示温度，单位：度，符号：（℃）；第9位显示程序段号：第10位显示项目序号，与项目序号所对应的项目见面板菜单。

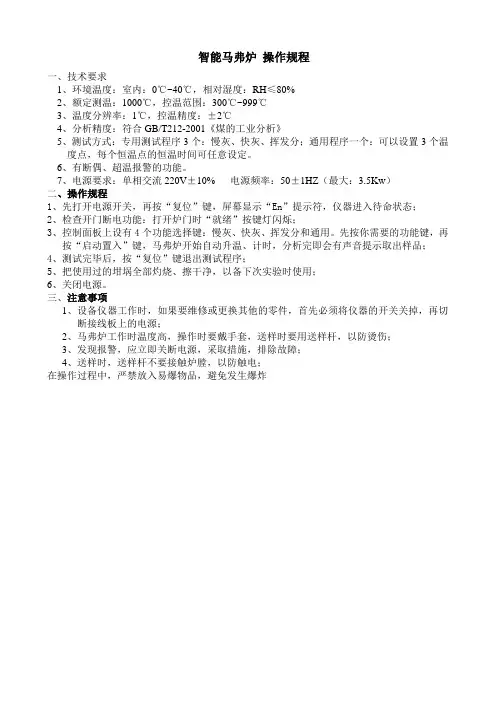

智能马弗炉操作规程
一、技术要求
1、环境温度：室内：0℃~40℃，相对湿度：RH≤80%
2、额定测温：1000℃，控温范围：300℃~999℃
3、温度分辨率：1℃，控温精度：±2℃
4、分析精度：符合GB/T212-2001《煤的工业分析》
5、测试方式：专用测试程序3个：慢灰、快灰、挥发分；通用程序一个：可以设置3个温
度点，每个恒温点的恒温时间可任意设定。

6、有断偶、超温报警的功能。

7、电源要求：单相交流220V±10% 电源频率：50±1HZ（最大：3.5Kw）
二、操作规程
1、先打开电源开关，再按“复位”键，屏幕显示“En”提示符，仪器进入待命状态；
2、检查开门断电功能：打开炉门时“就绪”按键灯闪烁；
3、控制面板上设有4个功能选择键：慢灰、快灰、挥发分和通用。

先按你需要的功能键，再
按“启动置入”键，马弗炉开始自动升温、计时，分析完即会有声音提示取出样品；
4、测试完毕后，按“复位”键退出测试程序；
5、把使用过的坩埚全部灼烧、擦干净，以备下次实验时使用；
6、关闭电源。

三、注意事项
1、设备仪器工作时，如果要维修或更换其他的零件，首先必须将仪器的开关关掉，再切
断接线板上的电源；
2、马弗炉工作时温度高，操作时要戴手套，送样时要用送样杆，以防烫伤；
3、发现报警，应立即关断电源，采取措施，排除故障；
4、送样时，送样杆不要接触炉膛，以防触电；
在操作过程中，严禁放入易爆物品，避免发生爆炸。

马弗炉使用说明
1 首先检查仪器状态是否正常：电流状态处于关闭。

2 打开仪器控温箱，在仪表显示膛内温度时，开始设置程序升温步骤。

3 按住" "键2秒，进入“CO1”状态，设置起始温度，
按" "可以移动小数点；
按" "可以向下减小数字；
按" "可以向上增加数字。

从而快速达到目标升温。

4 按住"set"键，进行"CO1"和"TO1"界面的转换，设置时间段进行第一步升温。

按住" "键，进入“CO2”达到升温终目标。

5 按住"set"键，进入"CO2"设置恒温段。

按住" "键，进入“CO3”设置恒温终目标。

6 如继续升温，同样进行以上操作。

如进行降温，操作同上，设置终温度
段位室温。

如恒温，设置时间为“零”。

7 可以进行程序升温的条件下，打开电流开关，电流一般在5--10的状态。

按住" "键2秒，仪器进入升温状态“run”。

若需停止升温程序，按住" "键2秒，“stop”，关闭电流旋钮，再关闭仪器、控温箱即可。

8 切断仪器接入电源，即总电源开关关闭，关好门窗。

马弗炉使用说明书-快灰试验的操作步骤
马弗炉使用说明书-快灰试验的操作步骤
马弗炉是化验室常用的分析仪器。

在煤质化验室利用马弗炉做快灰试验的操作步骤方法如下
快灰试验步骤
1 打开马弗炉控制器开关，点击“快灰”——点击“启动”——当温度升到850度，报警提示，这是进程为1。

保持850度等待试验。

2 打开炉门把灰皿架方法炉门口，让煤样在空气下燃烧灰化，依每分钟2厘米往里推进。

当所有煤样不再冒烟，发亮时，关上炉门，留15毫米缝隙，再次点击“启动”。

这时进程变成了2.
3 当马弗炉恢复到815度时，报警提示，进程自动增至到3。

这时控制器从新计时，保持815度40分钟。

4 在815度下保持40分钟时，报警提示，这时取出灰皿架，再空气中冷却5分钟，移入干燥器。

5 在干燥器中冷却至室温，根据灰分计算公式计算出空气干燥基灰分百分含量。

灰分=灼烧后剩余物的质量÷原来称取煤样的净重
×100……..（空气干燥基灰分Aad）
Ad=Aad×100÷（100-Mad）………..（干基灰分）
注意：称取的煤样一定要均匀的摊平在灰皿里，不许堆积，必须平均摊平。

否则烧不透，结果不准确。

建议在815度保持40分钟后追加20分钟。

避免检查性试验，和烧不透现象发生。

一、概述5E-MF 6000智能马弗炉（见外形图）是一种通用的加热设备。

该产品使用独特的新颖的上开盖式炉门结构，采用新型的保温材料，结构设计合理，操作简单，配有智能程序控温装置，与传统的马弗炉相比具有轻型、升温快、能耗低、控温准确等优点，是煤炭的灰分、挥发分测定用的理想设备，并适用于其他物体的加热试验和加工件的热处理。

对体积笨重、能耗高、无智能操作的传统马弗炉来讲是一种理想的更新换代产品。

安装使用产品前，请仔细阅读使用说明书本说明书版次：2008年4月第二版二、主要技术参数及功能：⑴.额定温度：1000℃⑵.功率：3.5kW⑶.控温范围：300℃～999℃⑷.温度分辨率：1℃⑸.控温精度：±2℃⑹.工作环境：室内0℃～40℃，相对湿度RH≤80%⑺.电源电压：220VAC±10VAC,50Hz±1Hz⑻.主要功能：专用测试程序3个：慢灰、快灰、挥发分。

通用测试程序1个：可以设置3个恒温点，每个恒温点的恒温时间可任意设定。

有断偶、超温报警的功能。

三、试验操作控制面板(见图1)上设有4个功能选择键：慢灰、快灰、挥发分和通用；4个置数键：设置、百位、十位和个位；另外还有一个“启动置入”键和一个“复位”键。

使用电源开关开机和按“复位”键，屏幕显示“En”提示符，仪器进入待命状态（注：每次按下按键时，会听到“嘀”的键盘提示音）。

图1 控制面板示意图进入测试或测试程序后，要转入另一个测试程序，需按“复位”键（或电源开关）重新启动仪器，并在仪器的初始状态下（屏幕显示“En”提示符）重新选择所需的功能。

面板上还有8个指示灯，当选择“慢灰”、“快灰”、“挥发”或“通用”测试时，相应的功能指示灯便被点亮；当温度超过1000℃时，报警指示灯被点亮；在测试过程中，每完成一个阶段的测试，在蜂鸣器报讯的同时，“报讯”指示灯被点亮；“加热”指示灯被点亮时表明此时炉子正在通电加热。

“就绪”指示灯的功能有4种，不亮时，说明仪器尚未准备好。

智能马弗炉操作说明一、设备准备1.确保马弗炉周围通风良好，没有易燃物质或其他危险物品。

2.检查电源插座，并确保与马弗炉电源线相匹配。

3.打开马弗炉控制面板，确保显示屏正常。

二、开机操作1.打开马弗炉电源开关，并选择合适的加热模式（常规模式或自定义模式）。

2.按下启动按钮，开始加热过程。

3.在显示屏上监控温度变化，确保加热过程符合预期。

三、加热和保温1.根据所需温度，调整温度设定值，确保马弗炉能够达到所需温度。

2.在设定温度达到后，将其保持在设定温度下，选择保温模式。

四、炉内物料处理1.在加热过程中，根据需要，将待处理材料放入马弗炉。

2.注意遵循马弗炉的最大容量限制，避免超载引起安全问题。

3.使用工具夹取材料时，确保工具无损坏并正确握住材料。

五、结束操作1.加热过程结束后，按下停止按钮，关闭加热功能。

2.在设备冷却前，不要打开马弗炉大门。

3.等待马弗炉内温度降低到安全范围后，可以打开马弗炉大门。

4.关闭马弗炉电源开关，断开电源连接。

六、安全注意事项1.在操作马弗炉之前，必须穿戴适当的防护装备，如耐高温手套、护目镜和防护服等。

2.操作过程中，应保持清醒状态，不得饮酒、吸烟或进行其他妨碍操作的行为。

3.不要将易燃、易爆物品放入马弗炉内，以免引发火灾或爆炸。

4.在使用过程中，不要将手或身体部位靠近炉门和加热区域。

七、日常维护1.定期清理马弗炉内的残渣和污垢，保持炉内清洁。

2.检查电源线和插座是否正常，如有损坏或故障应及时更换。

3.定期检查加热元件和控制系统的工作状态，如有问题需要维修或更换。

4.在停止使用马弗炉后，及时关闭电源开关，以节省能源和延长设备寿命。

以上是智能马弗炉的基本操作说明，通过正确的使用和维护，可以确保马弗炉的安全和高效运行。

在操作过程中务必遵循安全规范，并随时关注设备的工作状态，如有问题及时处理。

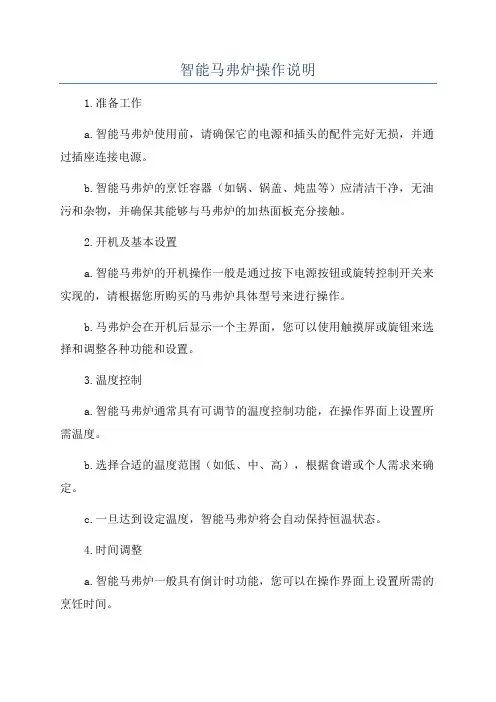

智能马弗炉操作说明1.准备工作a.智能马弗炉使用前，请确保它的电源和插头的配件完好无损，并通过插座连接电源。

b.智能马弗炉的烹饪容器（如锅、锅盖、炖盅等）应清洁干净，无油污和杂物，并确保其能够与马弗炉的加热面板充分接触。

2.开机及基本设置a.智能马弗炉的开机操作一般是通过按下电源按钮或旋转控制开关来实现的，请根据您所购买的马弗炉具体型号来进行操作。

b.马弗炉会在开机后显示一个主界面，您可以使用触摸屏或旋钮来选择和调整各种功能和设置。

3.温度控制a.智能马弗炉通常具有可调节的温度控制功能，在操作界面上设置所需温度。

b.选择合适的温度范围（如低、中、高），根据食谱或个人需求来确定。

c.一旦达到设定温度，智能马弗炉将会自动保持恒温状态。

4.时间调整a.智能马弗炉一般具有倒计时功能，您可以在操作界面上设置所需的烹饪时间。

b.根据您所烹饪的食材、食谱或个人喜好来确定烹饪时间。

c.马弗炉会在设定时间结束后自动停止加热。

5.烹饪程序选择a.智能马弗炉通常具有多种烹饪程序，如炖、煮、煎、烤等，您可以根据需要选择合适的程序。

b.不同的烹饪程序会自动调整加热时间和温度，以满足不同的食材要求。

c.在选择烹饪程序之前，请确保您已经将食材和所需调料放入烹饪容器中，并盖好锅盖。

6.安全使用a.在使用智能马弗炉时，请确保周围环境干燥且通风良好，以防止烟雾积聚或引起火灾。

b.不要将易燃物品放置在马弗炉附近，以防止事故发生。

c.在使用过程中，请避免触摸热面板，以免烫伤。

7.清洁与维护a.在使用智能马弗炉后，应将其完全冷却后进行清洁。

b.使用软布或海绵沾水擦拭加热面板和外壳，不要用过于湿润或含化学物质的布擦拭。

c.清洁烹饪容器时，应将其取下，用洗洁精和温水彻底清洁，并晾干后存放。

请注意，以上操作说明仅适用于一般智能马弗炉的使用。

具体的操作步骤可能因不同的品牌和型号而有所差异，请您在使用前详细阅读和遵守所购买的马弗炉的使用手册。

一、概述该电阻炉系周期作业式，以铁铬铝合金丝为加热元件，炉膛内最高使用温度为1000℃。

电炉自带智能温度控制系统，可对炉膛内的温度进行测量、显示、控制，并使炉膛内的温度保持恒温。

该电阻炉采用新型耐火、保温纤维材料，具有升温块，重量轻、高效节能等特点，可供实验室、工矿企业、科研单位做元素分析和一般小型钢件的淬火、退火、回火等热处理加热用。

二、主要技术参数：额定功率： 4KW 炉温稳定度：≤±1℃额定电压： 220V 炉温均匀度：≤±6℃相数：单相额定温度：≤1000℃炉膛尺寸：长300×宽200×高120（mm）空炉升温时间：≤15min外形尺寸：长560×宽410×高560（mm）空炉损耗功率：≤0.5KW三、结构简介该电阻炉为炉控一体型，外壳由钢板折制焊接而成，外壳表面采用静电喷涂，漆膜美观牢固。

炉膛为炉口与炉膛一体式的全纤维整体结构，炉膛内嵌电热丝，炉体与外壳采用空气隔热结构，表面温升低，工作环境好，结构合理，使用与维修方便。

四、安装和使用方法1. 首先检查电炉成套系统是否完好。

说明书、合格证是否齐全，仔细阅读说明书。

2. 将电炉水平放置在工作台上，将电源线与电源连接即可使用。

连接时注意导线的接线标记。

3. 电炉外壳应有可靠的保护接地，以确保使用安全。

4. 当电炉初次使用或长期使用时，必须进行烘炉干燥。

烘炉方法：设定温度在200℃，工作4小时（略开炉门，放走潮气）。

设定温度600℃，工作4小时，烘炉完毕后，电炉既可以投入正常使用。

五、维修和安全注意事项1. 该电炉工作中，炉膛内温度严禁超过1000℃，为延长寿命，其长期工作温度应比额定温度低50℃。

2. 工作中应减少开启炉门的次数，避免炉膛内温度急冷急热，保护炉膛的完好。

3. 炉门应轻开轻关，取放工件应轻拿轻放，避免损坏炉口、炉膛。

取放被加热的工件时，应切断电源，以保证人身安全。

4. 当热电偶或温控仪表损坏后，需要更换时，应保证热电偶与温控仪表温渡一致，否则将会造成炉温与温控仪表显示的温度不一致，严重时将会使电炉烧毁。

马弗炉操作步骤WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】亲爱的“智能纤维电阻炉”（又称“马弗炉”）的使用说明（简易版）如上图所见，就是我们的马弗炉的操作界面。

为方便下面说明，四个操作按钮分别命名为“圈”，“左”，“上”，“下”。

首先打开电源，电源在箱体的后面，不再赘述。

开机后，可见PV和SV两处显示数字，可以开始设置程序。

1、按圈键，开始设置程序，PV处显示step，SV处显示开始设置的步骤数。

（如要从第一步开始设置，及SV处显示1），通过上下键可以改变步骤数。

2、再按圈键，PV处显示200，按左键，从开始设置的步骤开始进行修改。

此步骤应当快一些，如太慢会回到开机时的温度显示。

如回去，只需要从“1”再开始就好。

3、PV处首先显示C和步骤数，为温度设置，设定好之后再按圈键，PV处显示t和步骤数，为温度设置，再按圈键，重复上面操作。

当要结束程序时，只需要将时间设定为-121，程序即可结束运行。

温度和时间的设置通过上下键来实现，左键可以调节光标所在的位置。

4、按住左键，再按圈键，完成设置，PV先显示200，后自动回到初始显示。

5、长按上键，开始运行程序。

之后再长按上键，暂停程序，长按下键，提前结束程序。

. =￣ω￣=现在我们要设置这样的程序，“首先将温度从室温升至100℃，升温时间为10 min恒温l h，然后升至580℃，升温时间为30 min，并在580℃下恒温键合2 h，最后缓慢降至室温。

”（摘自周拙恒师兄的毕业论文），操作过程如下：开机，按圈键，从步骤1开始设置，再按先后按圈键和左键，设置时间和温度，从室温开会升温，首先PV显示“C 01”设置为室温“25”，按圈键，PV显示为“t 01”，设置时间为“10”，按圈键，PV显示“C 02”，设置温度“100”，按圈键，PV显示“t 02”，设置时间“60”，这段时间为恒温时间，按圈键，PV显示“C 03”，设置温度“100”，按圈键，PV显示“t 03”，设置时间“30”，开始升温按圈键，PV显示“C 04”，设置温度“580”，按圈键，PV显示“t 04”，设置时间“120”，恒温两个小时按圈键，PV显示“C 05”，设置温度“580”，按圈键，PV显示“t 05”，设置时间“-121”，结束程序，缓慢降至室温。

马弗炉使用说明
1.234房间配电箱最左边第一个电路是马弗炉供电，合闸供电。

打开控制器后部蓝色电闸
2.控制器程序升温最多可以31段。

长按设置键进入设置状态，用其余三个按钮控制设置
初始温度；C01和T01代表第一阶段设置的温度和时间，依此类推分别设置（C01是初始温度，C02是下一个较高的温度，T01是C01 升到C02的时间，T02是C02保持的温度）；每按一次“A/M”键进入下一个设置。

最后一个温度设置”-121“为结束符。

3.如设置完毕，继续按设置键直到31段设置都结束（上限1000度）。

4.长按“R un”按钮开始程序升温。

如需停止，长按”Run”键即可；再次长按则继续原程序
常见问题：
1.若出现“loc“字样，请把下面的值调成”0“，即可继续设定。

文件号：5E-MF6000智能马弗炉使用与维护规程2010年月日发布 2010年月日实施鞍钢集团朝阳鞍凌钢铁有限公司CMW/AnLsteel 6240 EA (0403)-2010/0 第1页共4页化检验中心文件更改一览表5E-MF6000智能马弗炉使用与维护规程本规程适用于智能马弗炉的使用与维护。

该设备是一种通用的加热设备一、操作1、主要技术参数a、功率：3.5kwb、控温范围：300℃-999℃c、温度分辨率：1℃d、控温精度：±2℃e、工作环境:室内0℃-40℃，相对湿度RH≤80%f、电源电压：220VAC±10VAC，50Hz±1Hz2、操作方法1）在初始状态下，按下面板上的“快灰”键，屏幕显示“FF”，面板上的快灰指示灯被点亮，然后按下“启动置入”键确认，快灰程序开始后，炉温直接升至850℃，温度到时报讯3声，时间清零，面板的“就绪”指示灯亮，表明仪器准备就绪，可以开始试验可。

缓慢放入样品，灯样品全部放完，关上炉门，按下“启动置入”键，时间清零，面板的“就绪”指示灯闪烁。

当温度回升到815时，报讯3声，时间清零，在815恒温1小时，取出样品，按“复位”键退出快灰测试程序。

3）挥发分试验在初始状态下，打开电源，按“挥发分”键，屏幕显示“HFF”，“挥发”指示灯被点亮，在按下“启动置入”键确认，仪器进入挥发分测试程序。

首先炉温升到920℃，然后报讯3声，“就绪”指示灯被点亮，炉温在920恒温。

放入试样，关上炉门，按下“启动键入”键，时间清零，开始进入7min的计时阶段，在3分钟内回到900℃），3分钟时报讯3声。

当时间还剩最后30秒时，报讯5声提醒用户准备在7min时，报讯3声，用户取出试样，然后炉温自动转到初始的升温简短，以便用户进行下一次挥发分测试。

按“复位”键退出挥发分测试程序。

二、维护1、开机前，检查设备电源；2、试验完毕后，及时清理设备卫生。

编制人：罗慧远审核人：王身庆批准人：宋任伟。

一、前言该微电脑时温程控仪是进行煤质化验和分析时对马弗炉的加热时间和温度进行程序控制的智能化仪器。

能够严格按照国标有关规定，自动完成煤的快灰、慢灰、罗加、粘结指数、挥发份等加热过程的程序控制，另外还设有自选功能。

以满足用户的其它要求。

二、特点l、自动化程度高:采用高档单片机组成微电脑实时控制系统，各类程序严格按国标编制。

2、性能稳定可靠：主回路采用大功率固态继电器控制自动调整导通角，克服了同类仪器可控硅损坏及控温过冲现象。

测温元件为K型热电偶(原为EU-2型热电偶)。

3、测量精度高：和同类仪器相比，本仪器采用PID调节控温，做挥发份时仪器自动控制，不超国标要求温度，避免了其它仪器人为调节加热时间及温度来满足国标要求的弊端。

3、操作方便：本仪器采用触摸键盘输入，操作简单。

4、显示清晰直观：采用超高亮度LED数码显示管，显示时间和温度值，清晰直观。

5、冷端补偿：采用恒流元器件对热电偶冷端进行自动补偿。

三、技术指标1、程控温度范围：000-1000℃分辨率l℃2、程控时间范围：000-999min 分辨率1min3、测温误差：±3℃4、测时误差：±5／8h5、电源电压：220V±20％V6、工作时间：连续工作24h四、安置和安装1、安置场所：(1)、室内温度：0—40℃。

(2)、相对湿度：不大于80％。

(3)、室内不应有强烈热气流、冷气流或腐蚀性气流(4)、应尽量远离强电磁场设备。

2、外接线安装在仪器的后面板上。

如图一后面板图(图一)(1)按图一所示，通过相应的接线柱接220V电源和电炉的炉丝引线(注意：千万不能将电源中线当地线使用)。

(2)热电偶+、一极对应接后面板上接线端子的+(红)、—（黑）。

(3)接地线请接实验室附近地线，勿与电源中线共用。

(4)仪器前面板上的开关断开或接通控制回路。

五、操作键及显示说明1、操作键说明：(1)慢灰、快灰、挥发份、罗加指数、自选键分别为相应的工作程序键，测定某—指标须按相应的操作键。

马弗炉使用说明书操作过程①先打开总电源，然后打开马弗炉电源按钮。

②设置升温程序，在设置的过程中要注意只是设定三个参数（sv, tn, out），其他的参数都保持不动，例如：需要样品在800℃保温4h,然后在600℃恒温2h 设置如下：sv-1 （800） tn-1 （0.30） out-1（100）（其含义为用30分钟的时间温度由常温升到800℃）sv-2 （800）tn-2 （4）out-2（100）其含义为在800℃恒温2小时）sv-3 （600）tn-3 （0.10）out-3 （100）（其含义为用10分钟的时间温度由800℃降到600℃）sv-4 （800）tn-4 （2）out-4（100）（其含义为在600℃恒温2小时）其他以后不用的段sv, tn, out全用零表示，如sv-5（0）tn-5（0） out-5（0）。

设置好后按A/M两下，返回。

③按加热键，然后按上键（仪表启动）④使用完毕后，同时按SET+下键（关闭仪表），然后按停止键，关电源键，关闭总电源。

注意事项：①烘炉，当电炉第一次使用或长期停用后再次使用时，必须进行烘炉。

其程序如下：当室温升200℃4小时（打开炉门让水蒸汽散发）当200℃升600℃4小时（关闭炉门）当600℃升800℃2小时（关闭炉门）②经常保持炉膛清洁，及时清除炉内氧化物之类东西。

禁止向炉膛中灌注各种液体，易溶解的金属及其油脂类金属材料加热有大量挥发性气体将影响和腐蚀电热元件表面。

加热物料不可具有易燃易爆的性质。

③电炉最好在低于50℃以下工作，这样炉丝有较长的寿命④在炉膛取放样品时要注意不能动炉膛中的硅钼棒，硅钼棒比较脆，容易碎(最值得注意)⑤打开炉门时确保关闭加热开关主要技术参数联系电话：135********。

F6000型马弗炉操作手册 及配件表若有不妥之处，以英文说明书为准！路易企业有限公司安 全 信 息警告标志提醒！提示可能发生人身伤害!警告！提示可能发生设备损坏！注意！提示注意相关的信息！热！勿碰！当正在使用时或使用了一段时间后触碰会造成人身伤害！本手册包含有重要的操作和安全信息，用户在使用此设备之前必须仔细阅读和理解手册中的内容。

您使用的这台Barnstead ThermolyneF6000型在设计时已经充分考虑到了它的功能、可靠性和安全性。

在安装时应考虑当地的电气参数是否与设备要求的一致。

为了操作安全，请注意贯穿手册中的警告信息。

由于此设备与一般的实验室低温烘箱不同，因此在操作和维修时更要相当小心谨慎！为了保证最大的安全性和延长设备的使用寿命，请一定要遵从贯穿手册中不同警告标志的内容。

警 告为防止触电，这台马弗炉必须：1．使用正确的插座，确保电源电压、电流和接地符合要求。

2．在维护、维修前先切断主电源。

3．确保门开关工作正常。

为防止人身伤害：1．不要使用易燃、易爆的物品，否则会引起火灾或爆炸。

装入这些材质可能会引起燃烧。

2．注意：表面很烫 – 避免接触。

为了避免受到伤害，在设备使用时或使用后的一段时间内，不要触摸箱体的内外表面。

3．在往箱内取放物品时，要穿戴防护镜、隔热面具、耐高温手套。

也推荐使用长袖、阻燃衣服和围裙。

安全信息警告此警告依照加利福利亚提议65和其它行规，仅适用于此产品中的绝热材料。

本产品含有耐高温陶瓷、耐高温陶瓷纤维及绝热玻璃纤维，在拆卸的过程中会产生可吸入的颗粒物和细小纤维，这些颗粒物和细小纤维会刺激和恶化已有的呼吸道疾病。

耐高温陶瓷、耐高温陶瓷纤维含有硅石晶体（当达到1000°C后），这些物质会对人的肺造成损害（硅肺病）。

癌症国际研究机构（IARC）已经把耐高温陶瓷纤维和玻璃纤维列入可致癌物质（Group2B），把硅石晶体列入致癌物质（Group1）。

绝热材料置于本产品中的门、炉膛口以及腔体中和热的炉盘底。
