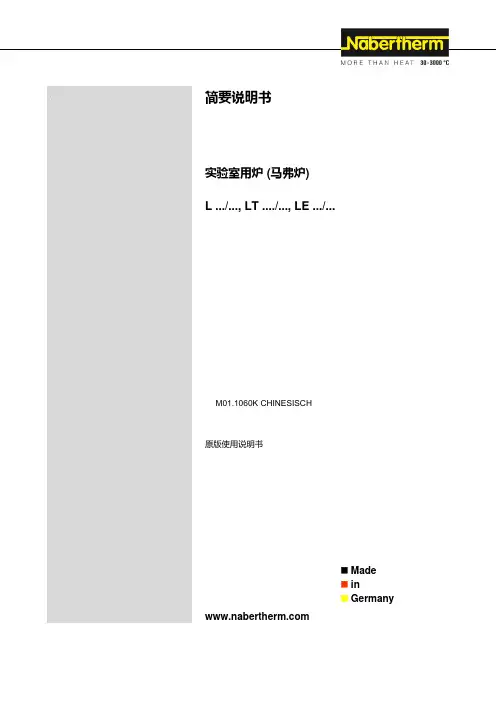

简要说明书实验室用炉 (马弗炉)L .../..., LT ..../..., LE .../...M01.1060K CHINESISCH原版使用说明书 ◼ Made◼ in◼ GermanyCopyright© Copyright byNabertherm GmbH Bahnhofstrasse 2028865 LilienthalFederal Republic of Germany Reg: M01.1060K CHINESISCH Rev: 2023-05内容可能会修改,保留技术更改权利1 前言由衷地感谢您选择了纳博热实验室窑炉。
一流的做工、优质的材料、简约的操作,可靠且耐用,使此款窑炉成为一款适合实验室日常工作的全能产品。
此份简要说明将有助于您了解纳博热窑炉。
请注意,这是一份缩减版使用说明,可帮助大致熟悉使用方法。
请在首次使用纳博热窑炉前仔细阅读使用说明。
您可以通过以下链接或扫描此二维码获取窑炉和控制器的操作手册:用于读取二维码的App可以从相关来源(应用商店)下载。
https:///en/downloads/instructions请保留打印或存储的版本以备后用。
也可以向我方索取印刷版的操作手册。
在联系我们时,请说明窑炉型号和序列号(见铭牌)。
2 更多信息和教程https:///de/downloads/video-tutorials这些材料仅供我们产品的购买方使用,未经书面批准不得进行复制,或告知第三方或提供其访问权限。
(著作权和相关保护权的法律,著作权法,1965年9于9日颁布)对于图纸和其他材料的所有权利以及所有分配权,均归属纳博热有限公司,其中包括保护权登记。
3 规定用途实验室窑炉非常适合材料研究和热处理领域的多样化应用。
此系列的窑炉可用于牙科蜡的燃尽处理。
在使用时,必须遵照蜡制造商的安全数据页上的相关说明。
禁止使用爆炸性气体或混合物或在加热处理过程中产生的爆炸性气体或混合物来运行窑炉。
一、前言该微电脑时温程控仪是进行煤质化验和分析时对马弗炉的加热时间和温度进行程序控制的智能化仪器。
能够严格按照国标有关规定,自动完成煤的快灰、慢灰、罗加、粘结指数、挥发份等加热过程的程序控制,另外还设有自选功能。
以满足用户的其它要求。
二、特点l、自动化程度高:采用高档单片机组成微电脑实时控制系统,各类程序严格按国标编制。
2、性能稳定可靠:主回路采用大功率固态继电器控制自动调整导通角,克服了同类仪器可控硅损坏及控温过冲现象。
测温元件为K型热电偶(原为EU-2型热电偶)。
3、测量精度高:和同类仪器相比,本仪器采用PID调节控温,做挥发份时仪器自动控制,不超国标要求温度,避免了其它仪器人为调节加热时间及温度来满足国标要求的弊端。
3、操作方便:本仪器采用触摸键盘输入,操作简单。
4、显示清晰直观:采用超高亮度LED数码显示管,显示时间和温度值,清晰直观。
5、冷端补偿:采用恒流元器件对热电偶冷端进行自动补偿。
三、技术指标1、程控温度范围:000-1000℃分辨率l℃2、程控时间范围:000-999min 分辨率1min3、测温误差:±3℃4、测时误差:±5/8h5、电源电压:220V±20%V6、工作时间:连续工作24h四、安置和安装1、安置场所:(1)、室内温度:0—40℃。
(2)、相对湿度:不大于80%。
(3)、室内不应有强烈热气流、冷气流或腐蚀性气流(4)、应尽量远离强电磁场设备。
2、外接线安装在仪器的后面板上。
如图一后面板图(图一)(1)按图一所示,通过相应的接线柱接220V电源和电炉的炉丝引线(注意:千万不能将电源中线当地线使用)。
(2)热电偶+、一极对应接后面板上接线端子的+(红)、—(黑)。
(3)接地线请接实验室附近地线,勿与电源中线共用。
(4)仪器前面板上的开关断开或接通控制回路。
五、操作键及显示说明1、操作键说明:(1)慢灰、快灰、挥发份、罗加指数、自选键分别为相应的工作程序键,测定某—指标须按相应的操作键。
微电脑程控仪使用说明书微电脑温度控制器适用于功率不大于5KW,测温为K型电偶的马弗炉或其它电阻炉,在进行物质成分分析和生产过程中进行温度控制和测量。
在煤炭,电力,冶金,建材等系统已获得广泛应用。
一、适用范围与环境1、可控温度:(0-1200)℃,准确度:0.5级。
分辩率:1℃。
2、可控时间:(0-999)min,准确率:±30S/24H。
3、可连续工作。
4、安装在环境温度(5-40)℃,相对湿度:≤80 c/0 ,周边无腐蚀性气体且空气流通的场所。
二、性能特点该仪器除具有一般温控仪的程序控制、显示直观、冷端自动补偿、自动校正、自动诊断(见表1)等功能外,还具有如下显著特点:1、自编程功能。
2、断电保护功能。
3、查询功能。
4、挥发份控温程序灵活方便。
5、慢灰程序更合理,严格按国标要求,炉温升到500℃用30分钟,815℃恒温结束后,根据需要可继续进行恒温等待以检查性灼烧试验或停机。
6、安全可靠性高,便于维护。
采用高科技CPU,“以软代硬”减少易引起故障的硬件,提高了系统可靠性。
【注】:查明是可控硅关不断,还是误操作所致(如炉温高于560℃时切换到慢灰加热程序,因它的第一、二阶段程序整定值500℃,高于要求值60℃)。
三、面板及键1、后面板安装说明:(1)连接电源的接线柱二个:红、黑接线柱分别接220V交流电源的相线和中线。
(2)连接电炉(加热电阻丝的)接线柱二个:红柱为仪器相线出线,黑柱为中线出线。
(3)地线接线柱与试验室地线相连接,请勿与电源中线相接。
(4)熔丝座内装1A保险管。
(5)热电偶接线柱二个,其正、负极分别与补偿导线的正、负极相连接,而补偿导线的另一端的正、负极与测温电偶输出端子的正、负极相连接。
2、前面板面板说明:(1)数码管从左到右:第1-4位显示时间,单位:秒,符号:(S)(可编程项目9单位为分钟);第5-8位显示温度,单位:度,符号:(℃);第9位显示程序段号:第10位显示项目序号,与项目序号所对应的项目见面板菜单。
微波高温马弗炉使用说明1、备料:开始烧结前,先将待烧材料放入设备配套的匣钵内,同时放入适量的吸波材料。
2、装料:打开炉门,将准备好的匣钵小心地放入炉膛内,注意匣钵的缺口应朝向且尽量对准红外测温仪的测温孔。
确认匣钵安放良好后关闭炉门。
3、打开水,稳定水压在0.06~0.12MPa,然后打开电源。
4、进入控制软件后,先选定控制模式。
(一)手动模式:在200W~1400W之间调节功率。
(二)恒温模式:首先设定需求的温度,系统程序以满功率运行达到设定温度,然后自动调节功率保持设定温度。
(三)自动模式:首先在“Curvesetting”页面设定温度曲线,然后点击“应用”即可开启自动模式,根据设定温度曲线自动调节功率大小。
注意:选定控制模式之后,启动系统,然后打开微波搅拌器,如果待烧物质具有挥发物,还需要打开烟道风机,当温度达到700℃左右,被烧物料不再产生挥发物时,关闭烟道风机。
1、控温曲线参数设定:点击CurveSetting按钮,CurveSetting页面用于管理控温曲线,每条控温曲线可设40段工艺参数,其中“设置温度”表示该控温段结束时要求达到的温度(不低于红外测温仪测温下限),单位为℃;“区段时长”表示该控温段的时间长度,以分钟为单位。
(1)点击“第1点”所在行的第一个单元格,再点击界面右下角菜单中的软键盘,再次双击第一个单元格,用手写笔点在单元格上选中数字“0”,依次在“输入面板”上的数字键,输入第一控温段的结束温度,如500℃,如输入错误可用“输入面板”上的方向键和退格键进行修改;(2)点击“第1点”所在行的第二个单元格,依步骤(1),在此输入表示第一控温段时间的数字,如10min;(3)同上述方法,在“第2点”“第3点”“第4点……”输入相应的“设置温度”和“区段时长”;完成参数设置后隐藏输入面板。
(4)点击“应用”按钮使曲线设置生效,否则在切换到自动模式时会提示要先设置控温曲线并且不能成功转换工作模式;如果要保存此控温曲线以便于以后调用,可点击“保存”按钮;2、控温功率设置:点击Options按钮,Options页面内包含烟道风机控制设置、控温功率设置、炉膛超温报警设置及运行记录。
马弗炉使用说明
1 首先检查仪器状态是否正常:电流状态处于关闭。
2 打开仪器控温箱,在仪表显示膛内温度时,开始设置程序升温步骤。
3 按住" "键2秒,进入“CO1”状态,设置起始温度,
按" "可以移动小数点;
按" "可以向下减小数字;
按" "可以向上增加数字。
从而快速达到目标升温。
4 按住"set"键,进行"CO1"和"TO1"界面的转换,设置时间段进行第一步升温。
按住" "键,进入“CO2”达到升温终目标。
5 按住"set"键,进入"CO2"设置恒温段。
按住" "键,进入“CO3”设置恒温终目标。
6 如继续升温,同样进行以上操作。
如进行降温,操作同上,设置终温度
段位室温。
如恒温,设置时间为“零”。
7 可以进行程序升温的条件下,打开电流开关,电流一般在5--10的状态。
按住" "键2秒,仪器进入升温状态“run”。
若需停止升温程序,按住" "键2秒,“stop”,关闭电流旋钮,再关闭仪器、控温箱即可。
8 切断仪器接入电源,即总电源开关关闭,关好门窗。
深圳市中达电炉厂产品使用说明书高温马弗炉说明书电话: 0755— 817006968170052681700620传真: 0755— 81700525网址: 使用时注意:1.本机器第一次使用时可能会有一点异味或白烟产生,那是因为新产品的关系,电炉烘烤一段时间后会自动消失,不影响本机性能。
2.电炉首次使用必须烘炉:250度烘4个小时,400度4个小时,600度4个小时,800度4个小时,1000度4个小时,1200度4个小时。
烘炉完成后自然冷却到100度以下方可打开炉门。
如因未烘炉或烘炉不当而造成的炉膛炸裂不在本厂保修范围内。
深圳市中达电炉厂一、公司介绍深圳市中达电炉厂于2008年通过ISO9001质量管理体系认证。
是一家集专业设计、生产非标环保节能工业电炉,控制软件开发及生产于一体的专业电炉厂,尤其在高温电炉领域有着丰富的经验,并有过很多成功案例。
我们长期着力于改变生产和工艺存在的难题,不断学习、研发以满足客户的需要。
改变了传统电炉设计对电网造成的干扰和损耗。
在原有的基础上节约了能源。
我厂通过引进国际先进电炉设计技术、采用正规厂家生产的优质新型耐火、隔热及发热材料,从而使产品具有使用寿命长、性能可靠、高效节能、升温快、控温精度高等优点。
主要生产:硅钼棒、硅碳棒高温箱式电阻炉,陶瓷推板窑,隧道窑、网带炉、真空烧结炉、真空回火炉、真空热处理炉、台车炉、铝合金炉,蒸气炉、实验炉、高低温烘箱、烘房、ED 涂装线、熔金炉、金属熔练炉,温度可达范围:室温——2500℃。
产品适应范围和用途:中达电炉广泛应用于加工热处理等作业上,如各类陶瓷、玻璃、琉璃、氮化硅、纳米材料、氧化铝等烧结及脱蜡;五金塑胶模具、特殊金属等淬火、回火及热处理;丝印、电镀、金银珠宝、五金塑胶、纳米、变压器、电机、线路板、电器等烘烤脱水及老化测试;铝合金、固溶及时效热处理;碳纤维复合材料二次烧结、ED涂装及精细烘干。
技术支持:我厂特请经验丰富的电炉专家吉林工大研究生赵宏哲先生任总工程师,拥有一批经验丰富的设计技术人才、先进的生产检测设备及完善的管理体系,结合深圳特区效率高、速度快、公平、公正、公开的经营模式、资源齐等特点及完善的售后服务体系,产品远销国内外。

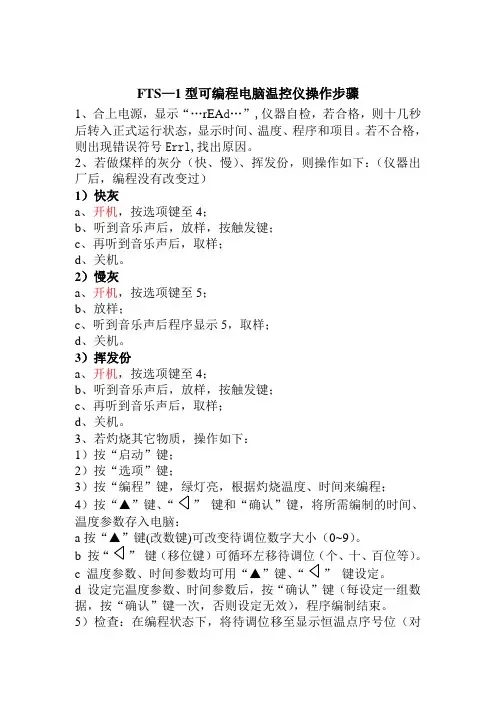

FTS—1型可编程电脑温控仪操作步骤1、合上电源,显示“…rEA d…”,仪器自检,若合格,则十几秒后转入正式运行状态,显示时间、温度、程序和项目。
若不合格,则出现错误符号Errl,找出原因。
2、若做煤样的灰分(快、慢)、挥发份,则操作如下:(仪器出厂后,编程没有改变过)1)快灰a、开机,按选项键至4;b、听到音乐声后,放样,按触发键;c、再听到音乐声后,取样;d、关机。
2)慢灰a、开机,按选项键至5;b、放样;c、听到音乐声后程序显示5,取样;d、关机。
3)挥发份a、开机,按选项键至4;b、听到音乐声后,放样,按触发键;c、再听到音乐声后,取样;d、关机。
3、若灼烧其它物质,操作如下:1)按“启动”键;2)按“选项”键;3)按“编程”键,绿灯亮,根据灼烧温度、时间来编程;4)按“▲”键、“”键和“确认”键,将所需编制的时间、温度参数存入电脑:a按“▲”键(改数键)可改变待调位数字大小(0~9)。
b 按“”键(移位键)可循环左移待调位(个、十、百位等)。
c 温度参数、时间参数均可用“▲”键、“”键设定。
d 设定完温度参数、时间参数后,按“确认”键(每设定一组数据,按“确认”键一次,否则设定无效),程序编制结束。
5)检查:在编程状态下,将待调位移至显示恒温点序号位(对应正式运行时的程序显示窗),按“▲”键,使其顺序显示1、2、3,观察对应恒温点所编入的时间、温度是否正确。
6)按“编程”键,仪器退出编程状态,进入正常工作状态,编程指示灯灭。
7)做完样后,关掉仪器,拔掉电源。
下班后,注意拉闸!。
马弗炉使用说明书-快灰试验的操作步骤
马弗炉使用说明书-快灰试验的操作步骤
马弗炉是化验室常用的分析仪器。
在煤质化验室利用马弗炉做快灰试验的操作步骤方法如下
快灰试验步骤
1 打开马弗炉控制器开关,点击“快灰”——点击“启动”——当温度升到850度,报警提示,这是进程为1。
保持850度等待试验。
2 打开炉门把灰皿架方法炉门口,让煤样在空气下燃烧灰化,依每分钟2厘米往里推进。
当所有煤样不再冒烟,发亮时,关上炉门,留15毫米缝隙,再次点击“启动”。
这时进程变成了2.
3 当马弗炉恢复到815度时,报警提示,进程自动增至到3。
这时控制器从新计时,保持815度40分钟。
4 在815度下保持40分钟时,报警提示,这时取出灰皿架,再空气中冷却5分钟,移入干燥器。
5 在干燥器中冷却至室温,根据灰分计算公式计算出空气干燥基灰分百分含量。
灰分=灼烧后剩余物的质量÷原来称取煤样的净重
×100……..(空气干燥基灰分Aad)
Ad=Aad×100÷(100-Mad)………..(干基灰分)
注意:称取的煤样一定要均匀的摊平在灰皿里,不许堆积,必须平均摊平。
否则烧不透,结果不准确。
建议在815度保持40分钟后追加20分钟。
避免检查性试验,和烧不透现象发生。
CARBOLITE马弗炉使用说明1.操作前的准备:a.检查电源线是否正确连接,并确保炉体与接地线相连。
b.确保炉体内无杂物,门密封良好。
c.清洁炉体外部,特别是控制面板。
2.温度控制:a.打开电源,按下电源开关。
b.转动温度控制旋钮,将所需温度设定在炉体所能承受的范围内。
c.显示屏上的数字将显示炉体的当前温度。
3.加热和冷却:a.将待加热样品放入炉体中,注意不要阻碍热量的传输。
b.关闭炉门,确保密封良好。
启动加热程序。
c.炉体会自动加热至设置的温度,并保持一段时间。
d.当达到设定的加热时间后,炉体会开始自动冷却。
这个过程可能需要一段时间。
4.温度控制和安全:a.使用时,务必小心炉体表面的高温。
b.不要将易燃和易爆物品放入炉体中。
c.不要将任何液体直接倒入炉体中。
d.长时间使用炉体时,建议配备独立的温度监控系统,以确保安全。
5.清洁和维护:a.关闭电源后,等待炉体完全冷却之后再进行清洁。
b.使用专用的清洁剂和软布清洁炉体内外表面。
c.定期检查和更换损坏的密封件,确保炉门密封良好。
d.定期检查和清理加热元件,以确保其正常工作。
6.注意事项:a.严禁在未操作CARBOLITE马弗炉时离开实验室或让其无人监管。
b.在操作过程中要小心使用工具和操作炉体。
c.在加热和冷却过程中,不要打开炉门,以免影响温度稳定性。
d.使用CARBOLITE马弗炉时,请仔细阅读并遵守使用手册中的安全规定。
请注意以上只是CARBOLITE马弗炉的一般使用说明,具体的操作步骤可能根据不同型号和规格有所不同。
使用者应仔细阅读并遵守相应的产品说明书和安全操作规程。
Yamato马弗炉操作说明
PV SV PV SV PV SV
HIAL 1300 DhAL 9999 DlAL 9999
dF 5.5 ctrl 1 P 105
t 7 Ct1 1 sn 2
Dip 0 DiL 0 dIH 1300
sc -0.6 opt 8 opl 20
oph 100 ALP 3333 CF 16
Addr 1 bAud 9600 dL 1
run 27 Loc 808 EP1 HIAL
EP2 NonE EP3 nonE EP4 nonE 、、、、、、、、、、EP8 nonE
现在设置的是C01/300,t/10;C02/600,t/20;C03/800,30;C04/1000,t/100;C05/1000,t/300;C06/1000,t/-121。
在没有运行状态时,按数据移位键出现C01开始设置第一步加热的温度,然后按设置键出现t,设置达到第一步后保持这个温度的时间,依此往下,最后一步的t为-121停止。
当正在加热暂停掉时,会回到第一步开始,但是此时的温度已经超过第一步的温度,比如说此时测量温度在第3步到第4步之间,就按下设置键出现step,把下面的1改为4,然后按运行,就接着向第四步的温度加热。
一、概述该电阻炉系周期作业式,以铁铬铝合金丝为加热元件,炉膛内最高使用温度为1000℃。
电炉自带智能温度控制系统,可对炉膛内的温度进行测量、显示、控制,并使炉膛内的温度保持恒温。
该电阻炉采用新型耐火、保温纤维材料,具有升温块,重量轻、高效节能等特点,可供实验室、工矿企业、科研单位做元素分析和一般小型钢件的淬火、退火、回火等热处理加热用。
二、主要技术参数:额定功率: 4KW 炉温稳定度:≤±1℃额定电压: 220V 炉温均匀度:≤±6℃相数:单相额定温度:≤1000℃炉膛尺寸:长300×宽200×高120(mm)空炉升温时间:≤15min外形尺寸:长560×宽410×高560(mm)空炉损耗功率:≤0.5KW三、结构简介该电阻炉为炉控一体型,外壳由钢板折制焊接而成,外壳表面采用静电喷涂,漆膜美观牢固。
炉膛为炉口与炉膛一体式的全纤维整体结构,炉膛内嵌电热丝,炉体与外壳采用空气隔热结构,表面温升低,工作环境好,结构合理,使用与维修方便。
四、安装和使用方法1. 首先检查电炉成套系统是否完好。
说明书、合格证是否齐全,仔细阅读说明书。
2. 将电炉水平放置在工作台上,将电源线与电源连接即可使用。
连接时注意导线的接线标记。
3. 电炉外壳应有可靠的保护接地,以确保使用安全。
4. 当电炉初次使用或长期使用时,必须进行烘炉干燥。
烘炉方法:设定温度在200℃,工作4小时(略开炉门,放走潮气)。
设定温度600℃,工作4小时,烘炉完毕后,电炉既可以投入正常使用。
五、维修和安全注意事项1. 该电炉工作中,炉膛内温度严禁超过1000℃,为延长寿命,其长期工作温度应比额定温度低50℃。
2. 工作中应减少开启炉门的次数,避免炉膛内温度急冷急热,保护炉膛的完好。
3. 炉门应轻开轻关,取放工件应轻拿轻放,避免损坏炉口、炉膛。
取放被加热的工件时,应切断电源,以保证人身安全。
4. 当热电偶或温控仪表损坏后,需要更换时,应保证热电偶与温控仪表温渡一致,否则将会造成炉温与温控仪表显示的温度不一致,严重时将会使电炉烧毁。
马弗炉使用说明
1.234房间配电箱最左边第一个电路是马弗炉供电,合闸供电。
打开控制器后部蓝色电闸
2.控制器程序升温最多可以31段。
长按设置键进入设置状态,用其余三个按钮控制设置
初始温度;C01和T01代表第一阶段设置的温度和时间,依此类推分别设置(C01是初始温度,C02是下一个较高的温度,T01是C01 升到C02的时间,T02是C02保持的温度);每按一次“A/M”键进入下一个设置。
最后一个温度设置”-121“为结束符。
3.如设置完毕,继续按设置键直到31段设置都结束(上限1000度)。
4.长按“R un”按钮开始程序升温。
如需停止,长按”Run”键即可;再次长按则继续原程序
常见问题:
1.若出现“loc“字样,请把下面的值调成”0“,即可继续设定。
马弗炉使用说明书操作过程①先打开总电源,然后打开马弗炉电源按钮。
②设置升温程序,在设置的过程中要注意只是设定三个参数(sv, tn, out),其他的参数都保持不动,例如:需要样品在800℃保温4h,然后在600℃恒温2h 设置如下:sv-1 (800) tn-1 (0.30) out-1(100)(其含义为用30分钟的时间温度由常温升到800℃)sv-2 (800)tn-2 (4)out-2(100)其含义为在800℃恒温2小时)sv-3 (600)tn-3 (0.10)out-3 (100)(其含义为用10分钟的时间温度由800℃降到600℃)sv-4 (800)tn-4 (2)out-4(100)(其含义为在600℃恒温2小时)其他以后不用的段sv, tn, out全用零表示,如sv-5(0)tn-5(0) out-5(0)。
设置好后按A/M两下,返回。
③按加热键,然后按上键(仪表启动)④使用完毕后,同时按SET+下键(关闭仪表),然后按停止键,关电源键,关闭总电源。
注意事项:①烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉。
其程序如下:当室温升200℃4小时(打开炉门让水蒸汽散发)当200℃升600℃4小时(关闭炉门)当600℃升800℃2小时(关闭炉门)②经常保持炉膛清洁,及时清除炉内氧化物之类东西。
禁止向炉膛中灌注各种液体,易溶解的金属及其油脂类金属材料加热有大量挥发性气体将影响和腐蚀电热元件表面。
加热物料不可具有易燃易爆的性质。
③电炉最好在低于50℃以下工作,这样炉丝有较长的寿命④在炉膛取放样品时要注意不能动炉膛中的硅钼棒,硅钼棒比较脆,容易碎(最值得注意)⑤打开炉门时确保关闭加热开关主要技术参数联系电话:135********。
