第一章泵的基础知识第一节泵的用途和分类一、泵的用途泵是一种提水工具，如古代所创造的水车、辘轳等等，这是水泵的雏形。
随着生产的发展，这些原始的提水工具就发展成为现代的水泵。
以前，泵只用于输送常温清水，所以常把泵称为水泵，这并不确切。
现代泵除了输送常温清水外，还可输送温度达600℃高温液体、液态金属；温度在零下200℃的液态氢、氧、氦、氮等低温液体；还可输送含固体颗粒的液体。
现在，泵作为一种通用机械，广泛应用于国民经济各个领域中。
如农业灌溉和排涝，城市给水和排水，还有动力工程、矿山、石油、化学工业及交通运输等方面都离不开泵。
另外，泵还在人体脏器中得到应用，如血液输送泵等。
二、泵的分类通常把能提升液体、输送液体、使液体增加压力的机器称为泵。
泵的种类很多，按其作用原理可分为如下三大类：1、叶片式泵这种泵是利用叶轮的叶片和液体相互作用，连续不断地给液体施加能量来输送液体。
如离心泵、混流泵、轴流泵等。
2、容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量来输送液体。
如活塞泵、柱塞泵、隔膜泵、齿轮泵、螺杆泵等。
3、其他类型泵这些泵的作用原理各异，如射流泵、水锤泵、电磁泵等。
三、泵在火力发电厂的应用如图1－1所示，发电是一个汽水循环过程，锅炉把水烧成蒸汽推动汽轮机旋转带动发电机发电。
其中，从加热器向锅炉供水用的是锅炉给水泵。
从汽轮机出来的废汽到冷凝器凝结成水，需要冷凝泵将冷凝水打入加热器进行再次循环。
冷凝器用的冷却循环水是由循环水泵供给的。
锅炉排灰用的泵为灰渣泵。
图1-1 泵在火力发电厂的应用第二节 叶片泵的工作原理原动机通过泵轴带动叶轮旋转，对液体做功，使其能量增加，从而使需要数量的液体，由吸水池经泵的过流部件输送到要求的高处或要求压力的地方。
1、离心泵——泵在离心力的作用下抽吸液体。
2、轴流泵——叶轮旋转时，叶片翼形产生升力，在升力作用下抽吸液体。
3、混流泵（斜流泵）——在一部分离心力和一部分升力作用下抽吸液体。

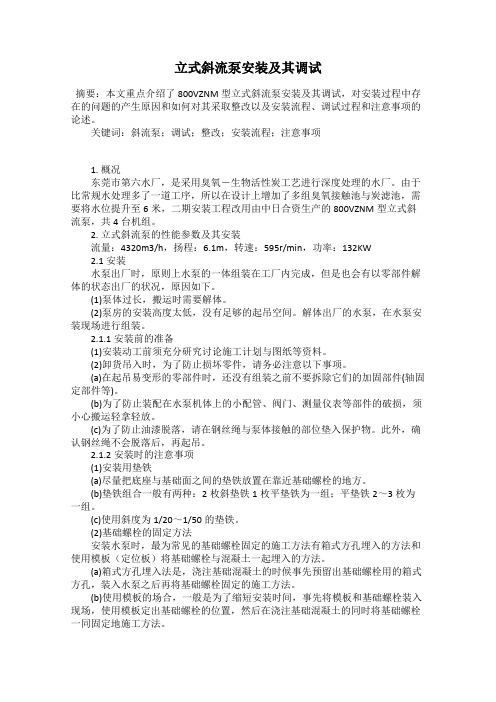

立式斜流泵安装及其调试摘要：本文重点介绍了800VZNM型立式斜流泵安装及其调试，对安装过程中存在的问题的产生原因和如何对其采取整改以及安装流程、调试过程和注意事项的论述。
关键词：斜流泵；调试；整改；安装流程；注意事项1. 概况东莞市第六水厂，是采用臭氧－生物活性炭工艺进行深度处理的水厂。
由于比常规水处理多了一道工序，所以在设计上增加了多组臭氧接触池与炭滤池，需要将水位提升至6米，二期安装工程改用由中日合资生产的800VZNM型立式斜流泵，共4台机组。
2. 立式斜流泵的性能参数及其安装流量：4320m3/h，扬程：6.1m，转速：595r/min，功率：132KW2.1安装水泵出厂时，原则上水泵的一体组装在工厂内完成，但是也会有以零部件解体的状态出厂的状况，原因如下。
(1)泵体过长，搬运时需要解体。
(2)泵房的安装高度太低，没有足够的起吊空间。
解体出厂的水泵，在水泵安装现场进行组装。
2.1.1安装前的准备(1)安装动工前须充分研究讨论施工计划与图纸等资料。
(2)卸货吊入时，为了防止损坏零件，请务必注意以下事项。
(a)在起吊易变形的零部件时，还没有组装之前不要拆除它们的加固部件(轴固定部件等)。
(b)为了防止装配在水泵机体上的小配管、阀门、测量仪表等部件的破损，须小心搬运轻拿轻放。
(c)为了防止油漆脱落，请在钢丝绳与泵体接触的部位垫入保护物。
此外，确认钢丝绳不会脱落后，再起吊。
2.1.2安装时的注意事项(1)安装用垫铁(a)尽量把底座与基础面之间的垫铁放置在靠近基础螺栓的地方。
(b)垫铁组合一般有两种：2枚斜垫铁1枚平垫铁为一组；平垫铁2～3枚为一组。
(c)使用斜度为1/20～1/50的垫铁。
(2)基础螺栓的固定方法安装水泵时，最为常见的基础螺栓固定的施工方法有箱式方孔埋入的方法和使用模板（定位板）将基础螺栓与混凝土一起埋入的方法。
(a)箱式方孔埋入法是，浇注基础混凝土的时候事先预留出基础螺栓用的箱式方孔，装入水泵之后再将基础螺栓固定的施工方法。
水泵培训资料xx年xx月xx日CATALOGUE目录•水泵的基础知识•水泵的选用与安装•水泵的维护与保养•水泵的典型应用•水泵的发展趋势和新技术01水泵的基础知识水泵是一种用于输送液体的机械设备，其作用是通过一定的压力将液体从一个位置输送到另一个位置。
水泵定义根据不同的输送介质和用途，水泵可分为多种类型，如清水泵、污水泵、潜水泵、离心泵等。
分类水泵的定义和分类离心式水泵利用旋转叶轮产生离心力，使液体在离心力的作用下被甩出，同时产生一定的压力，实现液体的输送。
潜水泵将水泵安装在水中，利用电动机带动水泵叶轮旋转，从而将液体从低处输送到高处。
水泵的工作原理叶轮产生离心力的部件，使液体获得动力。
密封环防止泵内液体外泄和外部空气进入泵内。
泵壳容纳叶轮和液体，起到收集和导流的作用。
轴承减少泵轴的摩擦和磨损。
泵轴连接叶轮和电动机，传递动力。
填料函防止空气进入泵内，防止液体外泄。
水泵的主要部件及功能02水泵的选用与安装选择水泵时，需要根据实际需求，如输送介质、流量、扬程等参数进行选型。
水泵的选用原则依据实际需求在满足实际需求的前提下，应选择性价比最优的水泵，避免购买过于昂贵的水泵。
考虑性价比选择水泵时，需要根据实际需求确定电动机类型，如直流电动机、交流电动机等。
确定电动机类型水泵的安装步骤在安装水泵前，需要准备齐全的安装工具，如螺丝刀、扳手等。
准备安装工具安装水泵连接管路安装传感器根据安装图纸将水泵安装在基础上，确保水泵与基础之间紧固可靠。
将进出水管路连接至水泵，确保连接牢固，不漏水。
根据需要安装传感器，如压力传感器、流量传感器等。
水泵系统的组成与特点水泵系统组成水泵系统主要由水泵、电动机、底座、进出水管路、传感器等组成。
水泵系统的特点水泵系统具有结构简单、操作方便、维护容易等特点，能够实现液体的输送和提升，广泛应用于化工、石油、制药等领域。
水泵系统的控制方式水泵系统的控制方式有多种选择，如手动控制、电动控制和自动控制等，可以根据实际需求进行选择。

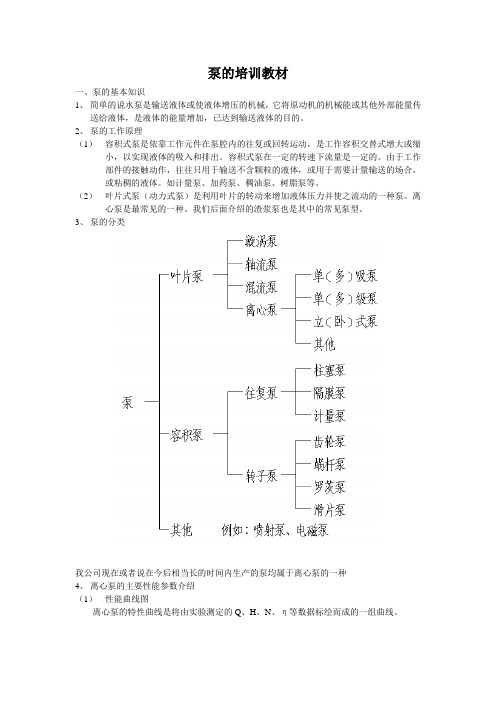

泵的培训教材一、泵的基本知识1、简单的说水泵是输送液体或使液体增压的机械，它将原动机的机械能或其他外部能量传送给液体，是液体的能量增加，已达到输送液体的目的。
2、泵的工作原理（1）容积式泵是依靠工作元件在泵腔内的往复或回转运动，是工作容积交替式增大或缩小，以实现液体的吸入和排出。
容积式泵在一定的转速下流量是一定的。
由于工作部件的接触动作，往往只用于输送不含颗粒的液体，或用于需要计量输送的场合，或粘稠的液体。
如计量泵、加药泵、稠油泵、树脂泵等。
（2）叶片式泵（动力式泵）是利用叶片的转动来增加液体压力并使之流动的一种泵。
离心泵是最常见的一种。
我们后面介绍的渣浆泵也是其中的常见泵型。
3、泵的分类我公司现在或者说在今后相当长的时间内生产的泵均属于离心泵的一种4、离心泵的主要性能参数介绍（1）性能曲线图离心泵的特性曲线是将由实验测定的Q、H、N、η等数据标绘而成的一组曲线。
上图是一幅标准的性能曲线图。
Q-H 线是流量扬程曲线，所有的离心泵均是扬程随流量的增加而降低的。
η是效率曲线。
由于各种损失的存在，离心泵的效率并不是太高，在一定的流量范围内，泵的效率总是随流量的增加而提高。
轴功率曲线：对于离心泵来说，轴功率总是随着流量的增大而增加的汽蚀余量曲线：是泵的最主要的参数之一。
通俗的讲，它表示了泵的吸上能力。
Hs 一般表示吸上真空高度。
Hr 曲线形状和Hs 相反。
简单点的关系式为Hs=10.02-NPSHr（2） 工作参数A 、 流量：单位时间内排出的液体量，一般用符号Q 表示。
单位有m 3/h 、L/s 、m 3/s 。
最常用的是m 3/h 。
B 、 扬程：单位重量的液体从泵入口处到出口处的能量的增加值。
通俗的说法是单位重量的液体，通过泵做功以后可以增加的高度值，用H 表示。
单位为m 。
C 、 转速：每分钟旋转的次数。
用n 表示，单位为r/min 。
D 、 汽蚀余量：泵的主要参数之一，全称为泵的必需其实余量，用NPSHr 表示。

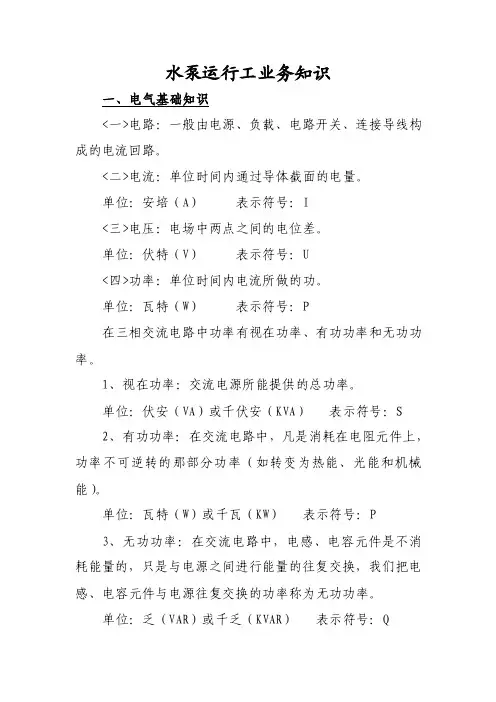

水泵运行工业务知识一、电气基础知识<一>电路：一般由电源、负载、电路开关、连接导线构成的电流回路。
<二>电流：单位时间内通过导体截面的电量。
单位：安培（A）表示符号：I<三>电压：电场中两点之间的电位差。
单位：伏特（V）表示符号：U<四>功率：单位时间内电流所做的功。
单位：瓦特（W）表示符号：P在三相交流电路中功率有视在功率、有功功率和无功功率。
1、视在功率：交流电源所能提供的总功率。
单位：伏安（VA）或千伏安（KVA）表示符号：S2、有功功率：在交流电路中，凡是消耗在电阻元件上，功率不可逆转的那部分功率（如转变为热能、光能和机械能）。
单位：瓦特（W）或千瓦（KW）表示符号：P3、无功功率：在交流电路中，电感、电容元件是不消耗能量的，只是与电源之间进行能量的往复交换，我们把电感、电容元件与电源往复交换的功率称为无功功率。
单位：乏（VAR）或千乏（KVAR）表示符号：Q<五>效率：把输出功率与输入功率比值的百分数叫做效率。
<六>三相交流电：三个具有相同频率、相同振幅，但在相位上彼此互差120o的正弦交流电压、电流或电动势，统称为三相交流电。
三相交流电习惯上称为A、B、C三相，按照国标GB4026规定： A相 B相 C相交流供电系统的电源：L1 L2 L3相色漆的颜色：黄绿红电气设备的接线端子：U V W二、电气设备<一>刀开关：又称低压隔离刀闸，主要用于500V以下的低压配电装置的电路中，普通的刀开关不能带负荷操作。
<二>自动开关：a、塑料外壳式自动开关(塑料外壳式断路器);b、框架式自动开关。
塑料外壳式断路器（空开）：有过载、欠压、失压、短路等保护功能。
<三>接触器：是用来频繁的接通和断开交、直流电路及大容量控制电路的控制器。
工作原理：利用电磁吸引力和弹簧作用力进行吸合与断开。
优点:具有动作迅速、操作安全方便、能频繁操作和远距离操作等优点。

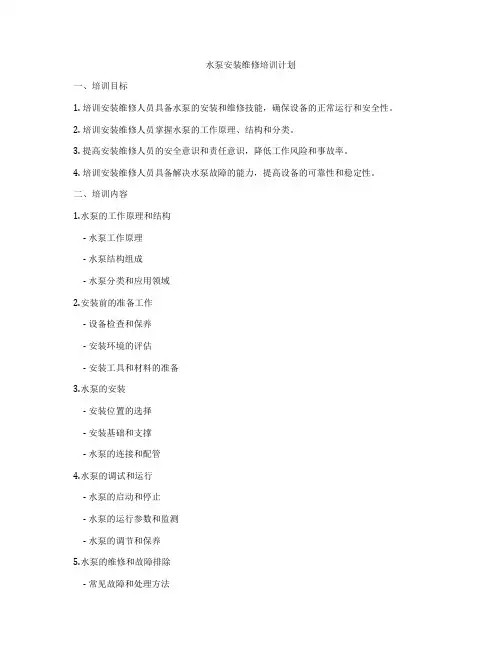

水泵安装维修培训计划一、培训目标1. 培训安装维修人员具备水泵的安装和维修技能，确保设备的正常运行和安全性。
2. 培训安装维修人员掌握水泵的工作原理、结构和分类。
3. 提高安装维修人员的安全意识和责任意识，降低工作风险和事故率。
4. 培训安装维修人员具备解决水泵故障的能力，提高设备的可靠性和稳定性。
二、培训内容1.水泵的工作原理和结构- 水泵工作原理- 水泵结构组成- 水泵分类和应用领域2.安装前的准备工作- 设备检查和保养- 安装环境的评估- 安装工具和材料的准备3.水泵的安装- 安装位置的选择- 安装基础和支撑- 水泵的连接和配管4.水泵的调试和运行- 水泵的启动和停止- 水泵的运行参数和监测- 水泵的调节和保养5.水泵的维修和故障排除- 常见故障和处理方法- 维修工具和设备的使用- 安全操作规程和应急措施6.培训结束考核三、培训方式1.理论教学：通过课堂讲解、教材学习等方式，讲解水泵的工作原理和结构、安装维修流程和方法、安全操作规程和应急措施等内容。
2.实操演练：通过模拟实验、现场演练等方式，训练安装维修人员的实际操作能力和应对突发事件的能力。
3.案例分析：通过案例分析、经验交流等方式，让安装维修人员了解水泵安装维修中常见的问题和解决方法，提高技能和经验。
4.讲座培训：邀请水泵行业专家和技术人员进行讲座培训，使安装维修人员了解行业最新技术和发展动态，提高专业水平。
四、培训评估1.理论考核：通过笔试、口试等方式，对安装维修人员的理论知识进行考核，以评估其学习效果和掌握程度。
2.实操考核：通过模拟操作、现场作业等方式，对安装维修人员的实际操作能力进行考核，以评估其技能水平和应对能力。
3.案例分析：通过案例分析、经验交流等方式，对安装维修人员的问题解决能力进行考核，以评估其综合素质和实际应用能力。
4.评估总结：根据理论考核、实操考核和案例分析的结果，进行评估总结，及时发现问题和改进措施，提高培训质量和效果。
