第五章建筑砂浆

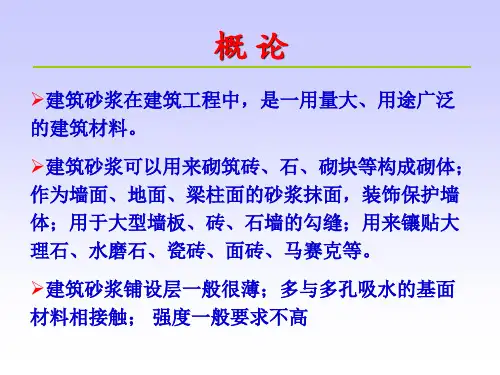

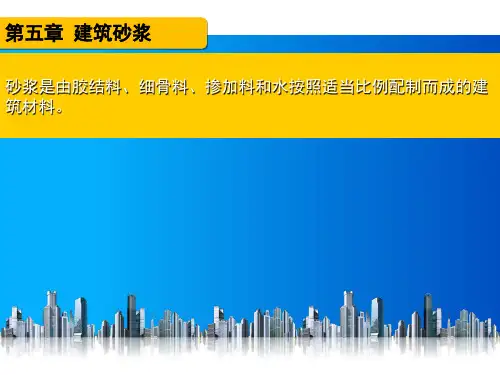

定义由胶凝材料、细骨料和水按一定比例配制而成的建筑工程材料。
分类1.按胶凝材料分
水泥砂浆、石灰砂浆、聚合物砂浆和混合砂浆(如水泥石灰砂浆、水泥粉
煤灰砂浆等)。
2.按用途不同分
砌筑砂浆、抹面砂浆、装饰砂浆和特种砂浆(如防水砂浆、耐酸砂浆等)。
5.1 建筑砂浆的组成材料
一、水泥
㈠水泥品种
1.建筑砂浆中常用的胶凝材料是水泥，其品种的选择与混凝土基本相同，应根据砂浆的用途和使用环境来选择。
2.普通水泥、矿渣水泥、粉煤灰水泥、火山灰质水泥、复合水泥等常用品种水泥都可以用来配制建筑砂浆。
3.砌筑水泥是专门用来配制砌筑砂浆和内墙抹面砂浆的少熟料水泥，强度低，配制的砂浆具有较好的和易性。
4.一些特殊用途的砂浆应采用特种水泥配制。
㈡水泥强度等级
1.配制砂浆时，应尽量选用低强度等级水泥和砌筑水泥。
2.选择的水泥强度等级，一般为砂浆强度等级的3～5倍。
但：配制水泥砂浆时，所用水泥的强度等级不宜大于32.5级；配制水泥混合砂浆时，所用水泥的强度等级不宜大于42.5级。
㈢水泥用量
1.水泥砂浆中，水泥用量不宜小于200 kg/m3；
2.水泥混合砂浆中，水泥和掺合料总量应在300～350 kg/m3。
二、细骨料
1.砖砌体用的砂浆，宜选用中砂，最大粒径不大于
2.5mm为宜。
2.石砌体用的砂浆，宜选用粗砂，砂的最大粒径以不大于5.0mm为宜。
3.抹面及勾缝用的砂浆，宜采用细砂，其最大粒径不大于1.2mm为宜。
4.对砂的含泥量应予以限制：
对强度等级为M2.5以上的砌筑砂浆，含泥量不应超过5%；
对强度等级为M2.5级的砂浆，含泥量不应超过10%。
三、掺合料
1.当采用高强度等级水泥配制低强度等级砂浆时，因水泥用量较少，砂浆易产生分层、离析及泌水。
2.为了改善砂浆的和易性、节约胶凝材料用量、降低砂浆成本，在配制砂浆时可掺入一定的掺合料(如：磨细生石灰、石灰膏、石膏、粉煤灰、粘土膏、电石膏等）。
四、外加剂
五、聚合物
六、水
1.为改善新拌砂浆的和易性与硬化后砂浆的各种性能或赋予砂浆某些特殊性能，可在砂浆中掺入适量外加剂(如减水剂、引气剂、微沫剂、防水剂等)。
2.在混凝土修补、补强加固中，往砂浆中掺入一定的聚合物(如：环氧树脂、聚酯树脂等)，可显著提高砂浆的粘接性、韧性、抗冲击性及耐久性等。
3.拌合砂浆用水与混凝土拌合水的要求相同。
5.2 建筑砂浆的主要技术性质
一、新拌砂浆的和易性:和易性：是指便于施工并保证质量的性质。
砂浆和易性包括流动性和保水性两个方面。
二、硬化砂浆的技术性质
㈠强度和强度等级:1.砂浆强度是以70.7mm×70.7mm×70.7mm的立方体试块，在标准条件下养护至28d，测得的极限抗压强度。
2.砂浆按其抗压强度平均值分为M2.5、M5.0、M7.5、M10、M15、M20等六个强度等级。
二、硬化砂浆的技术性质
影响砂浆抗压强度的因素：
二、硬化砂浆的技术性质
㈡黏结力
1.砖石砌体是靠砂浆把块状材料粘结成坚固整体的，因此要求砂浆具有一定的黏结力。
2.砂浆黏结力的影响因素：
①黏结力随抗压强度增加而增强；
②黏结力与砖石表面状态有关；
③与砖石表面清洁程度、湿润情况有关；
④与施工养护条件有关。
㈢变形性能及耐久性
1.砌筑砂浆发生变形，会降低砌体质量，引起沉降或开裂；抹面砂浆发生变形，会使抹面层产生裂纹或剥离。
因此要求砂浆具有较小的变形性。
2.在实际工程中，可通过掺加抗裂性材料，提高砂浆的塑性、韧性，来改善砂浆的变形性能。
3.硬化砂浆要与砌筑块体一起经受周围介质的物理化学作用，因而要求砂浆应
具有与使用环境相适应的耐久性。
三、砂浆的表观密度
1.水泥砂浆的表观密度不应小于1900 kg/m3。
2.水泥混合砂浆的表观密度不应小于1800 kg/m3。
5.3 建筑砂浆的配合比
一、砌筑砂浆的配合比设计
1.计算砂浆配制强度ƒ
m,o
2.确定用水量Q
w
水泥混合砂浆的用水量一般为260~300kg/m3，具体根据砂浆稠度要求选用。
3.计算水泥用量Q
C
不吸水基底面的砌筑砂浆：
吸水基地面的砌筑砂浆：
4.计算掺合料用量Q
D Q
D
= Q
A
－Q
C
浆中水泥和掺合料的总量Q
A
：一般应在300～350 kg/m3之间。
5.确定每方砂浆中砂的用量Q
S
干燥状态砂的堆积密度，即为1m3砂浆中的干砂用量。
6.配合比的试配、调整与确定
1.试拌，测定分层度和沉入度，调整后得到基准配合比。
2.强度校核，得到试验室配合比。
二、水泥砂浆配合比选用
水泥砂浆配合比参考表
①表中水泥为32.5级，大于32.5级的水泥用量取下限；
②应根据施工水平合理选择水泥用量；
③当采用细砂或粗砂时，用水量分别取上限或下限；
④当稠度小于70mm时，用水量可小于下限；
⑤施工现场气候炎热或干燥时，可酌情增加用水量。
