第六章 建筑砂浆(教案)

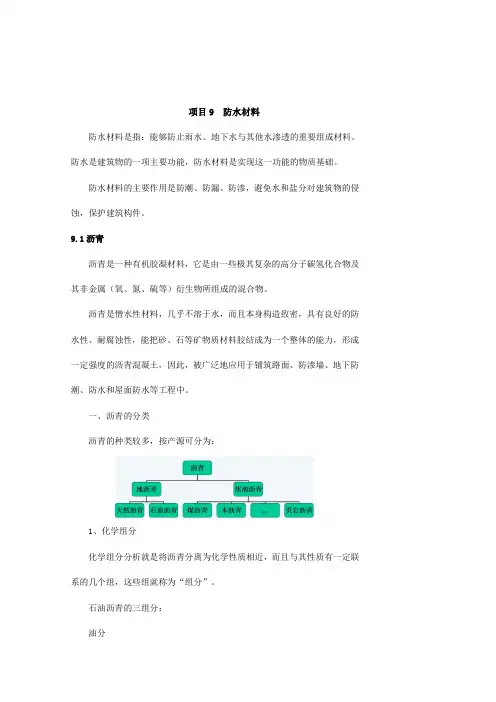

项目9 防水材料防水材料是指：能够防止雨水、地下水与其他水渗透的重要组成材料。

防水是建筑物的一项主要功能，防水材料是实现这一功能的物质基础。

防水材料的主要作用是防潮、防漏、防渗，避免水和盐分对建筑物的侵蚀，保护建筑构件。

9.1沥青沥青是一种有机胶凝材料，它是由一些极其复杂的高分子碳氢化合物及其非金属（氧、氮、硫等）衍生物所组成的混合物。

沥青是憎水性材料，几乎不溶于水，而且本身构造致密，具有良好的防水性、耐腐蚀性，能把砂、石等矿物质材料胶结成为一个整体的能力，形成一定强度的沥青混凝土，因此，被广泛地应用于铺筑路面、防渗墙、地下防潮、防水和屋面防水等工程中。

一、沥青的分类沥青的种类较多，按产源可分为：1、化学组分化学组分分析就是将沥青分离为化学性质相近，而且与其性质有一定联系的几个组，这些组就称为“组分”。

石油沥青的三组分：油分树脂地沥青质2、技术性质1）.粘滞性（粘性）粘滞性是指沥青材料在外力的作用下，沥青粒子产生相互位移时抵抗变形的性能。

（1）针入度（粘稠沥青的测定方法）沥青的针入度是在规定温度（25℃）和时间(5S)内，附加一定重量（100ｇ）的标准针垂直贯入试样的深度，以0.1ｍｍ表示。

P25℃,100g,5s :针入度试验温度为25℃，标准针质量和贯入时间为100g和5s。

（２）粘度（液体沥青粘滞性的测定方法）沥青的标准粘度（简称“粘度”）是试样在规定温度下，从标准粘度计规定直径（3、4、5、10mm）的流孔流出50ml所需的时间，以ｓ表示。

流出的时间越长，粘度越大。

2）.塑性（延性）指沥青材料在外力拉伸作用下发生塑性变形的能力。

以沥青的延度指标来反映沥青的延性。

沥青的延度是规定形状（倒八字形）的试样在规定温度下，以一定速度受拉伸至断开时的长度，以cm 表示。

延度越大，沥青的延性越好。

沥青塑性的大小与它的组分和所处温度紧密相关。

沥青的塑性随温度升高(降低)而增大(减小)；树脂含量愈多，沥青塑性愈大。

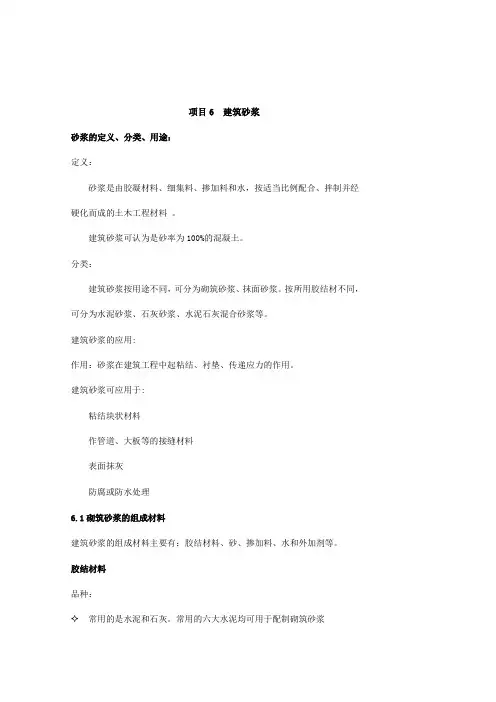

项目6建筑砂浆砂浆的定义、分类、用途：定义：砂浆是由胶凝材料、细集料、掺加料和水，按适当比例配合、拌制并经硬化而成的土木工程材料。

建筑砂浆可认为是砂率为100%的混凝土。

分类：建筑砂浆按用途不同，可分为砌筑砂浆、抹面砂浆。

按所用胶结材不同，可分为水泥砂浆、石灰砂浆、水泥石灰混合砂浆等。

建筑砂浆的应用:作用：砂浆在建筑工程中起粘结、衬垫、传递应力的作用。

建筑砂浆可应用于:粘结块状材料作管道、大板等的接缝材料表面抹灰防腐或防水处理6.1砌筑砂浆的组成材料建筑砂浆的组成材料主要有：胶结材料、砂、掺加料、水和外加剂等。

胶结材料品种：常用的是水泥和石灰。

常用的六大水泥均可用于配制砌筑砂浆✧对特殊用途，构件接头、结构加固和裂纹修补的砂浆可采用膨胀水泥✧在选用胶凝材料时应根据砂浆使用的部位，所处的环境条件等合理选择。

在干燥环境中使用的砂浆既可选用气硬性胶凝材料(如石灰、石膏)，也可选用水硬性胶凝材料(如水泥)；若在潮湿环境或水中使用的砂浆则必须选用水硬性胶凝材料。

强度等级：一般采用低强度等级的水泥不宜大于32.5级等级过高时可掺入适量混合材料后使用细骨料：与混凝土用砂有以下不同之处：砂的最大粒径的限制：①毛石砌体：Dmax<1/4～1/5砂浆层厚度②砖砌体：中砂Dmax≯2.5mm③光滑抹面勾缝：细砂粘土含量限制：为保证砂浆质量，尤其是高强度砂浆，砂的粘土含量有以下限制：①M2.5以上，粘土杂质含量≯5%②M2.5, 粘土杂质含量<10%✧此外，可采用人工砂、山砂，炉渣等集料✧技术指标据经验或实验确定石灰为了节约水泥、改善和易性，可掺入适量石灰或粘土。

石灰必须先制成石灰膏使用，有时也直接使用生石灰粉或消石灰粉。

注意：预先消化，并经“陈伏”，消除过火石灰的破坏作用。

6.2. 砂浆的技术性质(1)砂浆和易性砂浆的和易性包括流动性和保水性。

流动性 (稠度)定义:指新拌砂浆在自重及外力的作用下产生流动的性质。

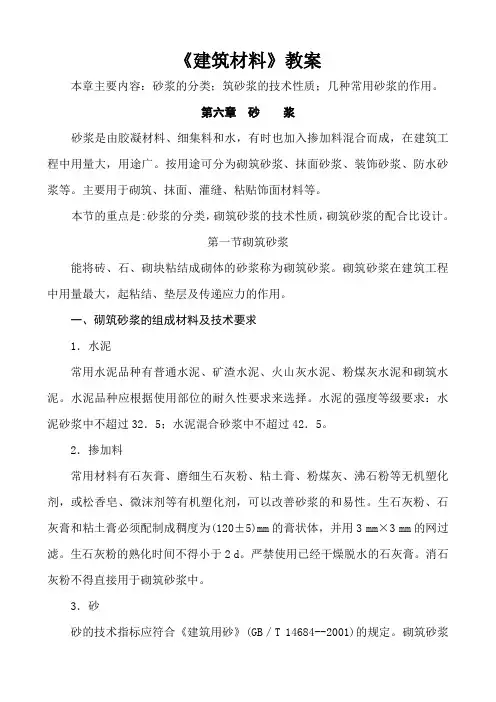

《建筑材料》教案本章主要内容：砂浆的分类；筑砂浆的技术性质；几种常用砂浆的作用。

第六章砂浆砂浆是由胶凝材料、细集料和水，有时也加入掺加料混合而成，在建筑工程中用量大，用途广。

按用途可分为砌筑砂浆、抹面砂浆、装饰砂浆、防水砂浆等。

主要用于砌筑、抹面、灌缝、粘贴饰面材料等。

本节的重点是:砂浆的分类，砌筑砂浆的技术性质，砌筑砂浆的配合比设计。

第一节砌筑砂浆能将砖、石、砌块粘结成砌体的砂浆称为砌筑砂浆。

砌筑砂浆在建筑工程中用量最大，起粘结、垫层及传递应力的作用。

一、砌筑砂浆的组成材料及技术要求1．水泥常用水泥品种有普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥和砌筑水泥。

水泥品种应根据使用部位的耐久性要求来选择。

水泥的强度等级要求：水泥砂浆中不超过32．5；水泥混合砂浆中不超过42．5。

2．掺加料常用材料有石灰膏、磨细生石灰粉、粘土膏、粉煤灰、沸石粉等无机塑化剂，或松香皂、微沫剂等有机塑化剂，可以改善砂浆的和易性。

生石灰粉、石灰膏和粘土膏必须配制成稠度为(120±5)mm的膏状体，并用3 mm×3 mm的网过滤。

生石灰粉的熟化时间不得小于2 d。

严禁使用已经干燥脱水的石灰膏。

消石灰粉不得直接用于砌筑砂浆中。

3．砂砂的技术指标应符合《建筑用砂》(GB／T 14684--2001)的规定。

砌筑砂浆宜采用中砂，并且应过筛，砂中不得含有杂质，最大粒径不大于砂浆厚度的1／4(2．5 mm)；毛石砌体宜用粗砂，最大粒径应小于砂浆厚度的1／4～l／5。

4．水应符合《混凝土拌合用水标准》中规定，选用不含有害杂质的洁净水。

二、砌筑砂浆的技术性质砌筑砂浆的技术性质包括新拌砂浆的和易性、硬化砂浆的强度和粘结力。

1.浆的和易性和易性好的砂浆，在运输和操作时，不会出现分层、泌水现象，容易在粗糙的底面铺成均匀的薄层，使灰缝饱满密实，能将砌筑材料很好地粘结成整体。

（1）流动性又称稠度，是指新拌砂浆在自重或外力作用下产生流动的性能，用沉入度表示，用砂浆稠读仪测定。
