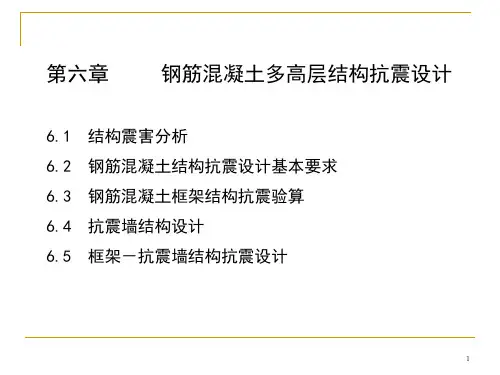

第六章 钢筋混凝土多高层结构抗震设计
6.1 结构震害分析 6.2 钢筋混凝土结构抗震设计基本要求 6.3 钢筋混凝土框架结构抗震验算 6.4 抗震墙结构设计 6.5 框架－抗震墙结构抗震设计
1
6.1 结构震害分析
一、框架结构震害 1. 结构层间屈服强度有明显薄弱楼层
框架结构在总体上设计不均匀时，将存在层间屈服强 度特别弱的楼层。强烈地震作用下，结构的薄弱层率先屈 服，并形成塑性变形集中的现象。 2. 梁、柱破坏 1）柱端破坏：框架结构破坏一般是梁轻柱重，柱顶重于柱 底，尤其是角柱和边柱更易发生破坏。一般发生柱端弯曲 破坏，轻者发生水平或斜向裂缝，重者混凝土压酥，主筋 外露、压屈和箍筋崩脱。 2）梁破坏：由于水平地震的反复作用，梁端产生较大变 号弯矩，当超过混凝土抗拉强度时，梁端节点附近产生周 圈竖向裂缝或斜缝。
2. 框架－抗震墙结构是具有良好性能的多道抗震防线结 构。其中抗震墙既是主要抗侧力构件又是第一道防线 。因此抗震墙应有足够的数量。
9
四、 合理设计结构破坏机制 1.框架结构的破坏机制
节点基本不坏，梁比柱的屈服早发生、多发生 同一层中各柱两端的屈服历程越长越好，底层柱的塑性铰 较晚形成。 概念设计理念： 强柱弱梁，强剪弱弯，强节点弱杆件。 2 . 框架－抗震墙结构的破坏机制 破坏形态为弯剪破坏，且塑性屈服宜发生在柱底，连梁应 在梁端塑性屈服。 条件：控制各墙段高宽比不宜小于2.
10
五、 控制构件在极限破坏前不发生明显的脆性破坏 1. 轴压比限制（N/bhfc) (1)目的：控制偏心受拉边钢筋先达到抗压强度，防止受压 边混凝土先达到其极限压应变。 (2)轴压比对柱变形能力的影响，轴压比增加会急剧降低柱 变形能力，需进行限制，但又要符合技术水平和经济条件。 2. 剪压比限制 V / fcbh0 • 配箍率太大时，不能充分发挥强度，发生斜压破坏； • 剪压比对截面变形有影响； • 实际上是限制最小截面尺寸。

高层建筑结构设计-第6章-框架结构设计

高层建筑结构设计-第6章-框架结构设计
高层建筑结构设计 广西大学土木建筑工程学院 贺盛
6.1 框架结构抗震设计概念
4、 一般部位构件破坏优于关键部位节点破坏
在往复的地震作用下，框架结构部分构件的受力不利，且其破坏 后会对结构的承载力能力产生较大削弱，故须对这些关键部位构件进 行加强。
强关键弱一般是指柱底层嵌固端、角柱、转换柱等关键构件的承 载力及抗震构造措施应强于一般构件。
强柱弱梁是指同一梁柱节点处，上下柱端在轴压力作用下，顺时 针或逆时针方向实际受弯承载力之和，须大于左右梁端截面相应方向 实际受弯承载力之和。
高层建筑结构设计 广西大学土木建筑工程学院 贺盛
6.1 框架结构抗震设计概念
2、 弯曲破坏优于剪切破坏
弯曲破坏为延性破坏，滞回曲线的捏拢现象不严重，构件的耗能 能力大；剪切破坏为脆性破坏，延性小，构件的耗能能力差。
强剪弱弯是指梁或柱的实际受剪承载力，分别大于其实际受弯承 载力对应的剪力设计值。
高层建筑结构设计 广西大学土木建筑工程学院 贺盛
6.1 框架结构抗震设计概念
3、 构件破坏优于节点破坏 核心区为连接梁与柱的关键部位，在往复地震作用下，核心区的
破坏为剪切破坏。
强节点弱构件是指节点的实际受剪承载力，大于其左右梁端截面 相应方向实际受剪承载力之和。
1、 框架梁的箍筋与延性
震害及试验研究表明，框架梁的破坏主要集中在1~2倍梁高的梁端塑性铰 区范围内。在这些塑性铰区内，既有竖向裂缝，又有斜裂缝，剪力主要靠箍筋 及纵筋销键作用进行传递。
为了使梁端塑性区有较大的延性，同时防止梁端混凝土压溃前受压钢筋过 早压屈，应在梁端加密箍筋，形成箍筋加密区。
梁端加密区箍筋应该按强剪弱弯的原则确定箍筋量，同时满足抗震构造要 求。
【例6.2-1】

建筑构造第六章(门窗)习题与答案

建筑构造第六章(门窗)习题与答案
16.防火门、防火卷帘门等特殊用途的门，最常用的可靠材料为下列哪一
类？A高强铝合金材B特殊处理木质C钢质板材类D新型塑钢料
答案：
C
说明：
防火门窗有钢质和木质，防火卷帘由钢板制作
答案：
说明：
查《民用建筑热工设计规范》（GB50176——93）中表4.4.1可知： 各种窗的传热系数【W/（㎡ ·K）】：
单层金属窗，6.4；单框双玻金属窗，3.9；单层木窗，4.7；单框双玻木窗，2.7.由于铝的传热系数
（203）远比钢材大（58.2），故单层铝合金窗的传热系数最大。
14.下列哪一种窗扇的抗风能力最差？
答案：
C
说明：
门顶弹簧属油压式自动闭门器，娤于门扇顶上，不适用于双向开启门。
10.适用于宾馆、大厦、饭店等多层建筑房间的门锁，是下列哪一种？A弹 子门锁B球形门锁C组合门锁D叶片执手插锁
答案：
C
说明：
组合门锁又称为多级组合门锁，适用于饭店、酒楼、大厦、宾馆、公寓、
旅社等多层、高层建筑及房间量多的单位使用。
窗B卫生间宜采用上悬或下悬
C平开门的开启窗，其净高不宜大于0.8m，净高不宜大于1.4m
D推拉窗的开启窗，其净高不宜大于0.9m，净高不宜大于1.5m
答案：
C
说明：
平开窗的开启窗，其净宽不宜大于0.6m，净高不宜大于1.4m。
13.下列窗户中，哪一种窗户的传热系数最大？
A单层门窗B单框双玻塑钢窗C单层铝合金窗D单层彩板钢 窗
a?中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开b?卫生间宜采用上悬或下悬卫生间宜采用上悬或下悬卫生间宜采用上悬或下悬c?平开门的开启窗其净高不宜大于平开门的开启窗其净高不宜大于平开门的开启窗其净高不宜大于08m08m08m净高不宜大于净高不宜大于净高不宜大于14m?14m?14m?d?推拉窗的开启窗其净高不宜大于推拉窗的开启窗其净高不宜大于推拉窗的开启窗其净高不宜大于09m09m09m净高不宜大于净高不宜大于净高不宜大于15m?15m?15m?答案

房屋建筑构造第六章习题及答案

房屋建筑构造第六章习题及答案

第六章建设工程投资估算、设计概算与施工图预算概述一、单项选择题（在每小题列出的四个备选项中，只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分，但不倒扣分。

）1、施工图预算的主要作用就是确定建筑工程（ C ）造价。

A、估算B、概算C、预算D、结算2、工程造价=（ B ）+间接费+利润+税金。

A、直接费B、直接工程费C、其他直接费D、人工费3、（ C ）一般由建设项目可行性研究主管部门或咨询单位编制。

A、施工预算B、施工图预算C、设计概算D、投资估算4、建筑工程设计概算是在以下哪个阶段编制?（ C ）A．可行性研究阶段 B．方案设计阶段C．初步设计阶段 D．施工图设计阶段二、多项选择题（在每小题列出的五个备选项中，有两个至五个是符合题目要求的，请将正确选项的代码填写在题后的括号内。

错选、多选、少选或未选均无分，但不倒扣分。

）1、建筑技术包括（）。

A.建筑材料B.设备C.施工技术D.结构与构造E.电气技术2、构成建筑的基本要素是（）。

A.建筑功能B.建筑形象C.建筑用途D.建筑规模E.建筑技术3、民用建筑包括（）。

A.水塔B.粮库C.公寓D.疗养院E.单层工业厂房4、建筑按主要结构构件所用材料分为（）。

A.木结构建筑B.混合结构建筑C.钢筋砼结构建筑D.钢结构建筑E.其他类型建筑5、构筑物包括（）。

A.水塔B.堤坝C.蓄水池D.栈桥E.温室6、建筑包括（）。

A.水塔B.堤坝C.蓄水池D.栈桥E.温室7、扩大模数有（）。

A.1MB.6MC.9MD.12ME.15M8、关于平面定位轴线说法正确的是（）。

A.横向定位轴线用阿拉伯数字编写B.纵向定位轴线用阿拉伯数字编写C.横向定位轴线用大写拉丁字母编写D.纵向定位轴线用大写拉丁字母编写E.以上均可9、下列说法不正确的是（）。

A.结构面积指墙体、柱子、等所占的面积。

B.使用面积指主要使用房间的净面积。

C.净高指楼面或地面与上部楼板底面成吊顶底面之间的距离。

房屋建筑学第六章习题

房屋建筑学第六章习题

第六章习题1、"墙体按受力情况分为（BC ）A、山墙B、承重墙C、非承重墙D、内墙E、空体墙"2、"墙体按所处位置分为（AD ）A、外墙B、纵墙C、山墙D、内墙E、横墙"3、墙体按其构造及施工方式不同有（实体墙）、（空体墙）和组合墙等。

4、自承重墙属于非承重墙。

（Y ）5、"砖混结构的结构布置方案有哪几种？并说明其优缺点。

(""有横墙承重体系、纵墙承重体系、双向承重体系和局部框架承重体系。

采用横墙承重体系的建筑横向刚度较强，对抗风力地震力和调整地基不均匀沉降有利，对纵墙上开门、窗限制较少，但是建筑空间组合不够灵活；采用纵墙承重体系的建筑室内横墙的间距可以增大，空间划分较灵活，但建筑物纵向刚度强而横向刚度弱，对纵墙上开门、窗限制较大，相对横墙承重体系楼板刚度较差，板材料用量较多；双向承重体系在两个方向抗侧力的能力都较好，抗震能力比前两种体系都好，建筑组合灵活，空间刚度较好；局部框架承重体系可以满足大空间的使用要求，用框架保证房屋的刚度，但水泥及钢材用量较多）。

"""6、"在砖混结构建筑中，承重墙的结构布置方式有（ABDE ）。

A、横墙承重B、纵墙承重C、山墙承重D、纵横墙承重E、部分框架承重"7、"纵墙承重的优点是（A ）。

A、空间组合较灵活B、纵墙上开门、窗限制较少C、整体刚度好D、楼板所用材料较横墙承重少E、抗震好"8、"在一般民用建筑中，小开间横墙承重结构的优点有（BCD ）A、空间划分灵活B、房屋的整体性好C、结构刚度较大D、有利于组织室内通风"9、"横墙承重方案常用于（ABC ）A、宿舍B、住宅C、旅馆D、教学楼E、影剧院"10、 "横墙承重方案中建筑开间在（）较经济。

A、3.0mB、4.2mC、2.4mD、5.7mE、7.8m12、砖墙是脆性材料，在地震区，房屋的破坏程度随层数增多而加重。

建筑力学李前程教材第六章习题解

建筑力学李前程教材第六章习题解

(x)

FA x

q

x

x 2

14.5x

qx2 2
(2m x 6m)
DB段
Fs (x) FB 3.5 (0 x 2m)
M (x) FBx (0 x 2m)
FA q 3kN m m=3kN.m FB
Ax x
2m
4m
B D
x 2m
8.5kN
Fs图
+ -
6kN
FB

a l
F,
FA

b l
F
(2) 将梁分为AC、CB 两段，
C
分析AC、CB 两段的内力图形状。
两段上不受外力作用,则有： 剪力图为水平线;弯矩图为斜直线。
(3) 计算各段内力极值
AC 段
FsA

FA

b l
F,
MA 0
FsC左 =FsCL
b FA = l F,
M CL
FA a

ab F l
建筑力学
（六） 主讲单位： 力学教研室
1
第六章 静定结构的内力计算
第一节 杆件的内力·截面法 第二节 内力方程·内力图 第三节 用叠加法作剪力图和弯矩图 第四节 静定平面刚架 第五节 静定多跨梁 第六节 三拱桥 第七节 静定平面桁架 第八节 各种结构形式及悬索的受力特点
2
第六章 静定结构的内力计算
1) 同一位置处左右侧截面上的内力分量必须具有相同的正负号。
2) 轴力以拉（效果）为正，压（效果）为负。
FN FN
FN FN
截面
符号为正
截面
符号为负

注册建筑师考试-建筑结构-结构六章

注册建筑师考试-建筑结构-结构六章

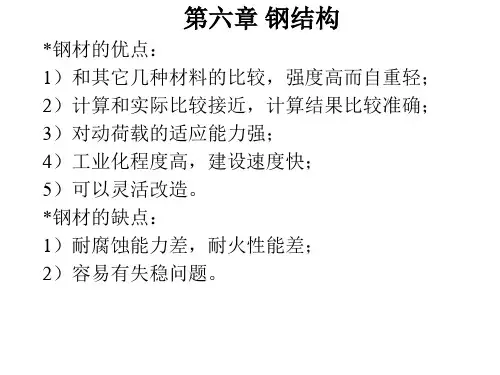

的优点： 1）和其它几种材料的比较，强度高而自重轻； 2）计算和实际比较接近，计算结果比较准确； 3）对动荷载的适应能力强； 4）工业化程度高，建设速度快； 5）可以灵活改造。 *钢材的缺点： 1）耐腐蚀能力差，耐火性能差； 2）容易有失稳问题。
6.1 钢材
*钢材的型号，Q235,Q345,16Mn.普通碳素钢和低合金 钢。
*结构钢需要有一定的强度，塑性和韧性（相对动力荷 载），可焊性和冷热加工。
*截面外型也有很多的种类。
σ f yk
*钢材的性能 １）屈服点 ２）抗拉强度 ３）伸长率 ４）冲击韧性 ５）冷弯性能 ６）可焊性
ε(10 )-6
钢材应力应变曲线
6.2 连接
主要有焊接和螺栓连接（高强螺栓和普通螺栓） *构件间的连接节点 1）次梁和主梁的连接
分为平接和叠接。刚接和铰接。
2）梁与柱的铰接连接，分为柱顶和柱侧的情况。 刚接节点
3）柱与基础连接
*焊接和高强螺栓连接
1）焊接连接 平接，搭接，顶接。对接焊缝，角焊缝。
2）螺栓连接 6.3 钢梁和拉杆和压杆

第6章_高层建筑结构设计_框架-剪力墙结构设计

第6章_高层建筑结构设计_框架-剪力墙结构设计

6.1 框架—剪力墙结构概念设计
1.构件截面尺寸估算 框架梁、柱、节点等的截面尺寸估算与框架结构相同， 可按4.1.3的有关规定进行。 2.材料强度等级的选定 现浇框架梁、柱及节点的混凝土强度等级，按一级抗震等 级设计时，不应低于C30，二~四级和非抗震设计时，不应 低于C20。 现浇框架梁的混凝土强度等级不宜大于C40。 框架柱的混凝土强度等级,抗震设防烈度为９度时不宜大 于Ｃ６０，抗震设防烈度为８度时，不宜大于C70。 剪力墙结构混凝土强度等级不应低于Ｃ２０，有短肢的剪 力墙结构的混凝土强度等级不应C25。
6.1 框架—剪力墙结构概念设计
(3) 框剪结构应设计成双向抗侧力体系，且在抗震设计， 结构两主轴方向均应布置剪力墙，并使结构各主轴方向 的侧向刚度接近。 (4) 主体结构构件之间除个别节点外不应采用铰接，梁与柱 或柱与剪力墙的中线宜重合。 (5)剪力墙布置须满足本书第2.3.5中第４小节对框架－剪力 墙结构体系的相关要求。 (6)对长矩形平面或平面有一方向较长时（L或T形平面）， 需对横向剪力墙间距的最大值作出限制,其值须满足附表 8.9的要求。 (7)纵向剪力墙不宜集中布置在房屋的两尽端。 (8)板柱－剪力墙结构的布置要求比框架－剪力墙结构更严 格。
刚接体系 此种结构体系中的框架 与剪力墙通过连系梁将 框架和剪力墙连系，连 杆一端与剪力墙刚接， 另一端与框架铰接。
在此计算图中， 总剪力墙中包含 ２榀剪力墙（横向） 或4榀剪力墙（纵向）， 总框架中含有 ６榀框架（横向） 或２榀框架和１４根柱（纵向）。
刚接体系和铰接体系的根本区别在于连梁对剪力墙 墙肢有无约束作用。
6.2 内力和位移的简化近似计算
1. 铰接体系的内力和位移计算 铰接体系计算模型
将连杆切开，可得连杆的集中力F i j。

建筑结构第六章习题讲解

建筑结构第六章习题讲解

第六章习题参考答案6—1 某刚性方案房屋砖柱截面为490mm ×370mm ，用MU10烧结普通砖和M2.5混合砂浆砌筑，计算高度为4.5m 。

试验算该柱的高厚比。

〖解〗已知：[β]=15，H o =4500mm ，h = 370 mm15][16.12mm370mm 4500h H 0=<===ββ 该柱满足高厚比要求。

6—2 某刚性方案房屋带壁柱，用MU10烧结普通砖和M5混合砂浆砌筑，计算高度6.7m 。

壁柱间距3.6m ，窗间墙宽1.8m 。

带壁柱墙截面面积5.726×105mm 2，惯性矩1.396×1010mm 4。

试验算墙的高厚比。

〖解〗已知：[β]=24，H o =6700mm 带壁柱墙折算厚度mm mmmm A I h T 5.54610726.510396.15.35.325410=⨯⨯== 承重墙 μ1=1； 有窗洞 μ2=1－0.4b s /s =1－0.4×1.8/3.6=0.8β= H o / h T = 6700/546.5 = 12.26<μ1μ2 [β]=1.0×0.8×24 = 19.2该窗间墙满足高厚比要求。

6—3 某办公楼门厅砖柱计算高度5.1m ，柱顶处由荷载设计值产生的轴心压力为215kN 。

可能供应MU10烧结普通砖，试设计该柱截面（要考虑砖柱自重。

提示：要设定截面尺寸和砂浆强度等级后验算，但承载力不宜过大）。

〖解〗假定采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱, a = 0.0015 则砖柱自重设计值为 G=1.2×0.49×0.49×5.1×19=27.9kN该柱所承受轴心压力设计值为 N=215+27.9 = 242.9 kN由于柱截面面积A=0.49×0.49=0.2401m 2＜0.3m 2,则γa =0.7+A=0.94该柱高厚比为24240.10.1][4.104905100H 210=⨯⨯=<===βμμβmmmm h 影响系数为86.04.100015.01111220=⨯+=+==αβϕϕ 故N u = γa φf A =0.94×0.86×1.5×4902=291145N=291.1kN >N=242.9kN所以，采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱能够满足承载力要求。

建筑结构第六章习题讲解

建筑结构第六章习题讲解

第六章习题参考答案6—1 某刚性方案房屋砖柱截面为490mm ×370mm ，用MU10烧结普通砖和M2.5混合砂浆砌筑，计算高度为4.5m 。

试验算该柱的高厚比。

〖解〗已知：[β]=15，H o =4500mm ，h = 370 mm15][16.12mm370mm 4500h H 0=<===ββ 该柱满足高厚比要求。

6—2 某刚性方案房屋带壁柱，用MU10烧结普通砖和M5混合砂浆砌筑，计算高度6.7m 。

壁柱间距3.6m ，窗间墙宽1.8m 。

带壁柱墙截面面积5.726×105mm 2，惯性矩1.396×1010mm 4。

试验算墙的高厚比。

〖解〗已知：[β]=24，H o =6700mm 带壁柱墙折算厚度mm mmmm A I h T 5.54610726.510396.15.35.325410=⨯⨯== 承重墙 μ1=1； 有窗洞 μ2=1－0.4b s /s =1－0.4×1.8/3.6=0.8β= H o / h T = 6700/546.5 = 12.26<μ1μ2 [β]=1.0×0.8×24 = 19.2该窗间墙满足高厚比要求。

6—3 某办公楼门厅砖柱计算高度5.1m ，柱顶处由荷载设计值产生的轴心压力为215kN 。

可能供应MU10烧结普通砖，试设计该柱截面（要考虑砖柱自重。

提示：要设定截面尺寸和砂浆强度等级后验算，但承载力不宜过大）。

〖解〗假定采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱, a = 0.0015 则砖柱自重设计值为 G=1.2×0.49×0.49×5.1×19=27.9kN该柱所承受轴心压力设计值为 N=215+27.9 = 242.9 kN由于柱截面面积A=0.49×0.49=0.2401m 2＜0.3m 2,则γa =0.7+A=0.94该柱高厚比为24240.10.1][4.104905100H 210=⨯⨯=<===βμμβmmmm h 影响系数为86.04.100015.01111220=⨯+=+==αβϕϕ 故N u = γa φf A =0.94×0.86×1.5×4902=291145N=291.1kN >N=242.9kN所以，采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱能够满足承载力要求。

第六章 多层及高层建筑

第六章 多层及高层建筑

（ ）→ （ ） → （ ）
4、现浇楼梯按结构类型一般分为 （ ） 、 （ ） 两种。
5、钢筋混凝土框架结构按施工方式为
（
）、（
）、
（
）三种。
6、框架结构按照承重框架的布置方向，结构布置
方案有：（
）、
（
） 、（
） 三种。
7、按平法设计绘制结构施工图时，在平面布置图
上表示各构件尺寸和配筋的方式有（
）、
14、柱列表注写方式包括的内容：
15、梁集中标注包括的五项必注值和一项选 注值：
14、楼层框架梁代号为（ ） A、WKL B、L C、KL D、XL 15、在常用的钢筋混凝土高层建筑结构体系中， 抗侧力刚度最好的结构体系是（ ）
A、框架结构体系 B、框架剪力墙结构体系 C、剪力墙结构体系 D、筒体结构体系 16、在框架结构布置方案中，刚度最差的是（ ） A、横向框架承重方案 B、纵、横向框架承 重方案
5、框架—剪力墙结构中，框架与剪力墙共同 抵抗水平荷载。……………………（ ）
6、框架—剪力墙结构目前在我国得到广泛应 用。…………………………………（ ）
7、框架—剪力墙结构中，剪力墙能承担全部地 震作用，框架不能承担地震作用。（ ）
8、巨形框架比一般框架的抗侧刚度大很 多。……………………………………（ ）
C、纵向框架承重方案 D、横、纵向框架承重 方案
17、剪力墙上柱的代号为（ ） A、KZ B、QZ C、LZ D、KZZ
多选题
1、柱架结构中，柱主要承受（ ） A、剪力 B、弯矩 C、轴力 D、扭矩 2、剪力墙结构的缺点有（ ） A、刚度小，水平侧移大 B、剪力墙间距小 C、平面布置不灵活 D、不利于震区工程 3、现浇板在墙上的支承长度不得小于（ ） A、板厚 B、墙厚 C、120mm D、240mm

结构设计原理 第六章 受压构件 习题及答案

结构设计原理 第六章 受压构件 习题及答案

第六章受压构件正截面承截力一、选择题1．轴心受压构件在受力过程中钢筋和砼的应力重分布均（）A ．存在；B. 不存在。

2．轴心压力对构件抗剪承载力的影响是（）A ．凡有轴向压力都可提高构件的抗剪承载力，抗剪承载力随着轴向压力的提高而提高；B ．轴向压力对构件的抗剪承载力有提高作用，但是轴向压力太大时，构件将发生偏压破坏；C ．无影响。

3．大偏心受压构件的破坏特征是：（）A ．靠近纵向力作用一侧的钢筋和砼应力不定，而另一侧受拉钢筋拉屈；B ．远离纵向力作用一侧的钢筋首先被拉屈，随后另一侧钢筋压屈、砼亦被压碎；C ．远离纵向力作用一侧的钢筋应力不定，而另一侧钢筋压屈，砼亦压碎。

4．钢筋砼柱发生小偏压破坏的条件是：（）A ．偏心距较大，且受拉钢筋配置不多；B ．受拉钢筋配置过少；C ．偏心距较大，但受压钢筋配置过多；D ．偏心距较小，或偏心距较大，但受拉钢筋配置过多。

5．大小偏压破坏的主要区别是：（）A ．偏心距的大小；B ．受压一侧砼是否达到极限压应变；C ．截面破坏时受压钢筋是否屈服；D ．截面破坏时受拉钢筋是否屈服。

6．在设计双筋梁、大偏压和大偏拉构件中要求2s x a '≥的条件是为了：（）A ．防止受压钢筋压屈；B ．保证受压钢筋在构件破坏时能达到设计屈服强度y f '；C ．避免y f '> 400N/mm 2。

7．对称配筋的矩形截面偏心受压构件（C20，HRB335级钢），若经计算，0.3,0.65i o e h ηξ>=，则应按（ ）构件计算。

A ．小偏压； B. 大偏压； C. 界限破坏。

8．对b ×h o ，f c ，f y ，y f '均相同的大偏心受压截面，若已知M 2>M 1，N 2>N 1，则在下面四组内力中要求配筋最多的一组内力是（）A ．(M 1，N 2)； B.（M 2，N 1）； C. ( M 2，N 2)； D. (M 1，N 1)。

第6章梁板结构_建筑结构详解

第6章梁板结构_建筑结构详解

6.1 概述
★现浇整体式钢筋混凝土楼盖
优点： 整体刚度好、抗震性强、防水性能好， 缺点： 是模板用量多、施工作业量较大。
6.1 概述
按楼板受力和支 承条件的不同
现浇肋梁楼盖 无梁楼盖 井字楼盖
6.1 概述
现浇肋形楼盖 单向板肋形楼盖 双向板肋形楼盖
6.1 概述
★装配式楼盖：
预制梁、预制板（或现浇板），组合而成， 工厂化生产，广泛用于多层民用和工业厂房中。
★整体式双向板肋形楼盖设计
一、结构平面布置（布结构） 空间不大，接近正方，可不设中柱，如（a）图； 空间较大，宜设中柱，并设纵横梁，如（b）图； 空间更大，柱距较大，柱间设井字梁如（c）图。
二、结构内力计算（求内力）
1、单块双向板内力计算 附表9中查出相应的弯矩、挠度系数
➢ 采用弹性法
每米板宽的弯矩设计值:
塑性内力重分布的几点结论 ①超静定结构的破坏标志，不是某一截面达到极限弯矩， 而是结构出现足够数目的塑性铰。 ②按弹性方法计算，连续梁的内支座截面弯矩通常较大， 配筋较多，钢筋拥挤施工不方便。 ⑶结构塑性内力重分布的限制条件：
①钢筋宜采用塑性较好的HPB235、HRB335和HRB400级钢筋。
②塑性铰处截面的相对受压区高度应满足ξ＝x/h0≤0.35。
③弯矩调整幅度不宜过大，应控制在弹性理论计算弯矩的20%以
内。
梁板按塑性法计算内力
塑性法：（塑性内力重分布设计法） 是指采取弯矩调幅法将支座弯矩调低后进行配筋的一
种经济配筋法。适用于板和次梁，但不适用于主梁。
弯矩计算:
M m (g q)l02 剪力计算:
V v (g q)ln
6.2整体式单向板肋梁楼盖（第二讲）

二建：建筑结构与建筑设备讲义. 第六章第二节 多层建筑结构体系至第四节 木屋盖的结构形式与布置

二建：建筑结构与建筑设备讲义. 第六章第二节 多层建筑结构体系至第四节 木屋盖的结构形式与布置

第二节多层建筑结构体系9层及9层以下为多层建筑，10层及10层以上或高度超过28m的住宅建筑和高度大于24m的其他高层民用建筑为高层建筑。

一、多层砌体结构（一）概述1．混合结构房屋是指同一房屋结构体系中，采用两种或两种以上不同材料组成的承重结构体系。

2．砖砌体结构是指由钢筋混凝土楼（屋）盖和砖墙承重的结构体系（亦称砖混结构）。

3．砌体结构一般是指采用钢筋混凝土楼（屋）盖和用砖或其他块体（如混凝土砌块）砌筑的承重墙组成的结构体系。

4．过去曾有过用木楼（屋）盖与砖墙承重组成的结构体系，称为砖木结构。

目前已很少采用。

(二)砌体结构的优缺点和应用范围1．主要优点(1)主要承重结构(承重墙)是用砖(或其他块体)砌筑而成的，这种材料任何地区都有，便于就地取材。

常用的墙体材料有：a．烧结普通砖：黏土砖、煤矸石砖、页岩砖、煤矸石页岩砖；b．烧结多孔砖：黏土多孔砖(P型、M型)、煤矸石多孔砖、页岩多孔砖；c．蒸压灰砂砖、蒸压粉煤灰砖；d．混凝土小型空心砌块。

(2)墙体既是围护和分隔的需要，又可作为承重结构，一举两得。

(3)多层房屋的纵横墙体布置一般很容易达到刚性方案的构造要求，故砌体结构的刚度较大。

(4)施工比较简单，进度快，技术要求低，施工设备简单。

2．主要缺点(1)砌体强度比混凝土强度低得多，故建造房屋的层数有限，一般不超过7层。

(2)砌体是脆性材料，抗压能力尚可，抗拉、抗剪强度都很低，因此抗震性能较差。

(3)多层砌体房屋一般宜采用刚性方案，故其横墙间距受到限制，因此不可能获得较大的空间，故一般只能用于住宅、普通办公楼、学校、小型医院等民用建筑以及中小型工业建筑。

(三)砖砌体房屋的墙体布置方案1．横墙承重方案楼层的荷载通过板梁传至横墙，横墙作为主要承重竖向构件，纵墙仅起围护、分隔、自承重及形成整体作用。

优点：横墙较密，房屋横向刚度较大，整体刚度好。

外纵墙不是承重墙，因此立面处理比较方便，可以开设较大的门窗洞口。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

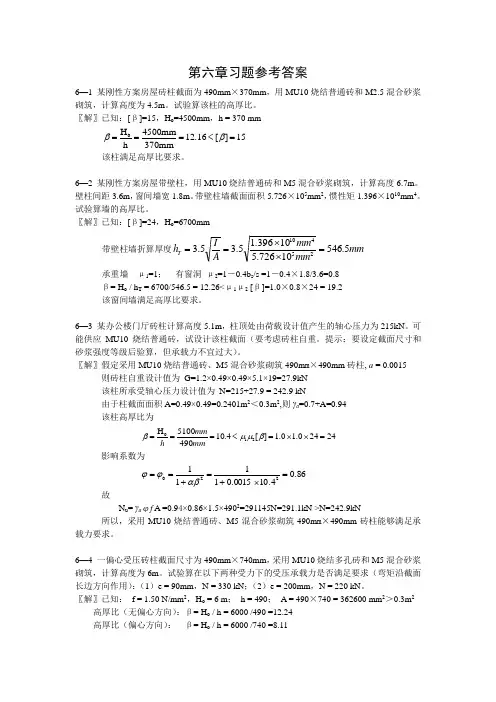

第六章习题参考答案6—1 某刚性方案房屋砖柱截面为490mm ×370mm ，用MU10烧结普通砖和M2.5混合砂浆砌筑，计算高度为4.5m 。

试验算该柱的高厚比。

〖解〗已知：[β]=15，H o =4500mm ，h = 370 mm15][16.12mm370mm 4500h H 0=<===ββ 该柱满足高厚比要求。

6—2 某刚性方案房屋带壁柱，用MU10烧结普通砖和M5混合砂浆砌筑，计算高度6.7m 。

壁柱间距3.6m ，窗间墙宽1.8m 。

带壁柱墙截面面积5.726×105mm 2，惯性矩1.396×1010mm 4。

试验算墙的高厚比。

〖解〗已知：[β]=24，H o =6700mm 带壁柱墙折算厚度mm mmmm A I h T 5.54610726.510396.15.35.325410=⨯⨯== 承重墙 μ1=1； 有窗洞 μ2=1－0.4b s /s =1－0.4×1.8/3.6=0.8β= H o / h T = 6700/546.5 = 12.26<μ1μ2 [β]=1.0×0.8×24 = 19.2该窗间墙满足高厚比要求。

6—3 某办公楼门厅砖柱计算高度5.1m ，柱顶处由荷载设计值产生的轴心压力为215kN 。

可能供应MU10烧结普通砖，试设计该柱截面（要考虑砖柱自重。

提示：要设定截面尺寸和砂浆强度等级后验算，但承载力不宜过大）。

〖解〗假定采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱, a = 0.0015 则砖柱自重设计值为 G=1.2×0.49×0.49×5.1×19=27.9kN该柱所承受轴心压力设计值为 N=215+27.9 = 242.9 kN由于柱截面面积A=0.49×0.49=0.2401m 2＜0.3m 2,则γa =0.7+A=0.94该柱高厚比为24240.10.1][4.104905100H 210=⨯⨯=<===βμμβmmmm h 影响系数为86.04.100015.01111220=⨯+=+==αβϕϕ 故N u = γa φf A =0.94×0.86×1.5×4902=291145N=291.1kN >N=242.9kN所以，采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱能够满足承载力要求。

6—4 一偏心受压砖柱截面尺寸为490mm ×740mm ，采用MU10烧结多孔砖和M5混合砂浆砌筑，计算高度为6m 。

试验算在以下两种受力下的受压承载力是否满足要求（弯矩沿截面长边方向作用）：（1）e = 90mm ，N = 330 kN ；（2）e = 200mm ，N = 220 kN 。

〖解〗已知： f = 1.50 N/mm 2，H o = 6 m ； h = 490； A = 490×740 = 362600 mm 2＞0.3m 2高厚比（无偏心方向）：β= H o / h = 6000 /490 =12.24高厚比（偏心方向）： β= H o / h = 6000 /740 =8.11（1）当e = 90mm ，N = 330 kN 时：e/h =90/740=0.122910.011.80015.01111220=⨯+=+==αβϕϕ 648.0])1910.01(121122.0[1211])11(121[1211220=-++=-++=ϕϕh eφfA = 0.648×1.5×362600 = 352447 N =352.4 kN ＞N = 330 kN 满足承载力要求。

无偏心力作用方向871.024.120015.01111220=⨯+=+==αβϕϕ φfA = 0.817×1.5×362600 = 444366 N = 444.4 kN ＞330 kN亦能满足承载力要求。

（2）当e = 200mm(<0.6y=0.6×740/2=222mm)，N = 220 kN 时：e/h =200/740=0.270根据前面的计算，φo = 0.910390.0])1910.01(121270.0[1211])11(121[1211220=-++=-++=ϕϕh e φfA = 0.390×1.5×362600 = 212121 N =212.1 kN ＜N = 220 kN不满足承载力要求。

6—5带壁柱窗间墙截面如附图所示，采用MU10烧结多孔砖和M5混合砂浆砌筑，墙的计算高度为5.2m 。

壁柱墙截面面积4.693×105mm 2，惯性矩1.45×1010mm 4。

截面形心O 点至翼缘外侧边的距离为238mm 。

试验算当轴向压力作用在该墙截面重心（O 点）、A 点及B 点的受压承载力，并对计算结果加以分析。

〖解〗已知： f = 1.50 N/mm 2，H o = 5.2 m 1、计算截面几何参数：A=1200×240＋370×490=469300mm 2， I = 1.45×1010mm 4； 折算厚度 mm A I h T 6154693001045.15.35.310=⨯==高厚比：β= H o / h T = 5200/615 = 8.462、当轴向压力作用在O 点时，e = 0 ；e/h T = 0903.046.80015.01111220=⨯+=+==αβϕϕ φfA = 0.903×1.5×469300 = 635667 N = 635.7 kN3、当轴向压力作用在A 点时，e = 238－120 = 118mm ；e/h T = 118/615 =0.192根据前面的计算，φo = 0.903504.0])1903.01(121192.0[1211])11(121[1211220=-++=-++=ϕϕh e φfA = 0.504×1.5×469300 = 354791 N =354.8 kN4、当轴向压力作用在B 点时，e = 610－238－120 = 252mm ；e/h T = 252/615 =0.410 (注意，此题e>0.6y=0.6×(610－238)=223.2mm ，按现行规范是不能使用砌体结构的) 根据前面的计算，φo = 0.903247.0])1903.01(121410.0[1211])11(121[1211220=-++=-++=ϕϕh e φfA = 0.247×1.5×469300 = 173574 N =173.6 kN由上述计算结果可知，砌体构件受压承载力将随着偏心距的增大而显著减小，当偏心距过大时，采用砌体构件是不合理的。

6—6 已知窗间墙截面尺寸为800mm×240mm ，采用MU10烧结普通砖和M5混合砂浆砌筑。

墙上支承钢筋混凝土梁，梁端支承长度240mm ，梁截面尺寸200mm×500mm ，梁端荷载设计值产生的支承压力为50kN ，上部荷载设计值产生的轴向力为100kN 。

试验算梁端支承处砌体的局部受压承载力。

〖解〗已知：A=800×240=192000mm 2，MU10烧结普通砖和M5混合砂浆砌筑，查表，得 f = 1.50 N/mm 2，梁端有效支承长度为：mm a mm f h a c 2406.18250.150010100=≤=== 局部受压面积为： A l = 182.6×200 =36520 mm 2影响砌体局部受压抗压强度的计算面积 A o =（2×240＋200）×240 =163200mm 2 砌体局部抗压强度提高系数：0.265.113652016320035.01135.010<=-+=-+=l A A γ 由于A o =163200mm 2＞3A l =3×36520=109560mm 2所以 ψ = 1.5－0.5 A o A l= 0根据规定，梁端底面积压应力图形的完整系数η=0.7ηγf A l =0.7×1.65×1.5×36520 = 63270.9 N=63.27 kN >ψN o ＋N l =50kN 固，不设垫块梁端局部受压可以满足要求。

6—7 某窗间墙截面尺寸为1200mm ×370mm ，用MU10烧结多孔砖和M2.5混合砂浆砌筑，墙上支承截面尺寸为200mm ×600mm 的钢筋混凝土梁，支承长度为370mm ，梁端荷载设计值产生的压力为120kN ，上部荷载设计值产生的轴向力为150kN 。

试验算梁端支承处砌体的局部受压承载力（如不满足承载力要求，设计刚性垫块到满足为止）〖解〗已知：A=1200×370=444000mm 2，查表，得 f = 1.30 N/mm 2，1、按无垫块计算：梁端有效支承长度为：mm a mm f h a c 37021530.160010100=≤=== 局部受压面积为： A l = 215×200 =43000 mm 2影响砌体局部受压抗压强度的计算面积 A o =（2×370＋200）×370 =347800mm 2 砌体局部抗压强度提高系数：0.293.114300034780035.01135.010<=-+=-+=l A A γ 由于A o =（2×370＋200）×370 =347800mm 2＞3A l =3×43000=129000mm 2所以 ψ = 1.5－0.5 A o A l= 0根据规定，梁端底面积压应力图形的完整系数η=0.7ηγf A l =0.7×1.93×1.3×43000 = 75520.9 N=75.52 kN ＜ψN o ＋N l =120kN 固，不设垫块梁端局部受压不满足要求。

2、设梁端刚性垫块，尺寸为a b =370mm ，t b =240mm ，b b =2×240＋200=680mmA b = a b b b =370×680 = 251600mm 2因2×370＋680 = 1420mm ＞1200mmA o =1200×370=444000 mm 20.204.1)125160044400035.01(8.01A A 35.018.001<=-+⨯=-+=）（l γ σo =150000/（1200×370）= 0.338 N/mm 2N o =σo A b = 0.338×251600 = 85040.8 N = 85 kNσo /f = 0.338/1.30 = 0.26查教材P254表6.6.1并线性内插，得δ1= 5.7＋（0.26－0.2）（6.0－5.7）/（0.4－0.2）=5.79a o =δ1√ h c f =5.79√ 600 1.30 =124.4mm ≤ a =370mme l= a b / 2－0.4 a o = 370/2－0.4×124.4 = 135.24 mm e = N l e l/（N o＋N l）= 120×135.24/（85＋120）= 79.2 mm e/h = 79.2/370 =0.214按β≤3计算φ：φ= 11＋12（e/h）2=11＋12（0.214）2= 0.645φγ1f A b = 0.645×1.04×1.3×251600 = 219405 N = 219.4 kN＞N o＋N l = 85＋120 = 205 kN垫块下局部受压满足要求。
