三相异步电动机的控制

三相异步电动机按钮联锁正反转控制工作原理三相异步电动机按钮联锁正反转控制是一种常见的电机控制方式，通常用于需要频繁正反转的场合，如输送机、提升机等设备。

按钮联锁控制是指通过按钮控制电机的正反转，并且在正向或反向运行时，另一方向的按钮不能起作用，以确保安全可靠的运行。

本文将从工作原理、控制电路、联锁逻辑和应用场景等方面对三相异步电动机按钮联锁控制进行详细介绍。

一、工作原理三相异步电动机是工业领域中常见的一种电动机类型，它通过三相交流电源产生旋转磁场，从而驱动负载旋转。

按钮联锁控制是通过按钮控制电机的正反转，同时通过联锁控制电路来防止误操作和保证运行的安全性。

其工作原理主要包括按钮控制、继电器控制和联锁控制三个部分。

1.按钮控制按钮控制是通过控制按钮来实现电机的正反转。

通常有正向按钮（或称前进按钮）和反向按钮（或称后退按钮）。

按下正向按钮，电机正向运行；按下反向按钮，电机反向运行。

在按钮未按下时，电机处于停止状态。

按钮控制是电机运行的基础。

2.继电器控制继电器是控制电机正反转的关键组件。

通过正向按钮和反向按钮控制对应的继电器的触点，从而实现电机的正反转。

继电器具有可靠的电气隔离和可控性，是控制电机正反转的重要部件。

3.联锁控制联锁控制是在按钮控制的基础上增加的安全控制功能。

其原理是通过联锁逻辑电路，使得在电机正向或反向运行的过程中，另一方向的按钮不能起作用，从而避免误操作和保证运行的安全性。

联锁控制是按钮控制的增强和完善。

二、控制电路三相异步电动机按钮联锁正反转控制的控制电路通常由按钮、继电器和联锁逻辑电路组成。

下面将对每个部分的功能和连接进行详细介绍。

1.按钮正向按钮和反向按钮是控制电机正反转的主要控制元件。

一般情况下，按钮通过脉冲信号触发继电器的动作，从而控制电机的正反转。

在按钮未按下时，电机处于停止状态。

2.继电器继电器是实现正反转控制的关键元件。

通过控制按钮的脉冲信号，继电器使得对应的触点在正向或反向按钮按下时闭合，从而实现电机的正反转。

三相异步电动机控制电路原理图解(一)电动机控制线路1控制原理：在图1电路中，当按一下三相异步电动机的控制按钮SB时，中间继电器K1线圈通电，3号线与6号线之间中间继电器K1的动断触点首先断开切断中间继电器K2线圈回路的（电源），然后4号线与5号线之间的动合触点闭合自锁，8号线与9号线之间中间继电器K1的动合触点闭合，接通接触器KM线圈的电源，接触器KM闭合并自锁，电动机M通电运转。

同时接触器KM在4号线与5号线之间动断触点断开，在6号线与7号线之间的动合触点闭合，为下一次按下控制按钮接通中间继电器K2做好准备。

松开控制按钮SB，中间继电器K1线圈失电释放，K1在4号线与5号线之间及8号线与9号线之间的动合触点，3号线与6号线之间和动断触点复位。

当再次按一下三相异步电动机的控制按钮SB时，中间继电器K2线圈通电，其在2号线与8号线之间及3号线与4号线之间的动断触点断开，接触器KM线圈失电，电动机M停止运转。

同时接触器KM在4号线与5号线之间动断触点复位闭合，在6号线与7号线之间及8号线与9号线之间的动合触点复位断开，为下一次起动电动机M做好准备。

电动机控制线路2控制原理在图5中，电动机按M1、M2的顺序起动;停止时，电动机按M2、M1的顺序停止。

即在起动时，只有当电动机M1起动运转后，电动机M2才能起动运转;在停止时，只有当电动机M2停止后电动机M1才能停止。

具体控制如下：按下电动机M1的起动按钮SB2，接触器KM1闭合并自锁，电动机M1起动运转，然后按下电动机M2的起动按钮SB4，接触器KM2闭合，电动机M2起动运转。

当需要电动机停止时，首先要按下电动机M2的停止按钮SB3，接触器KM2失电，5号线与7号线间接触器KM2的动合触点复位断开，再按下电动机M1的停止按钮SB1，接触器KM1才能失电，电动机M1才能停止转动。

控制三相异步电机正反转的电路有多种方法，每种方法都适用于不同的应用和控制要求。

以下是一些常见的控制三相异步电机正反转的方法：
1.接触器控制法：
这是一种传统的正反转控制方法，通过两个磁性接触器来改变电机的接线顺序。

当一个接触器闭合时，电机正转；当另一个接触器闭合时，电机反转。

必须保证两个接触器不会同时闭合，以避免短路。

2.手动星-三角开关法：
使用手动星-三角开关改变三相电机的接线方式来实现正反转控制。

通过调节开关位置，可以选择电机的运行方向。

3.变频器（Inverter）控制法：
变频器可以通过改变电机供电的频率和相位来控制电机的速度和方向。

改变输出频率的顺序，即可控制电机的正反转。

这种方法能提供平滑的启动、变速和制动控制。

4. PLC控制法：
可编程逻辑控制器（PLC）可以用来控制接触器或其他开关设备，实现电机正反转和其他复杂控制逻辑。

PLC控制提供了高度
的自动化和灵活性。

5.固态继电器（SSR）或功率半导体开关法：
使用固态继电器或者功率半导体设备（如晶闸管、IGBT）来控制电机的供电和断电，从而控制运转方向。

这种方法同样可以实现电机的快速启停和方向切换。

6.电子式正反转器件：
专门设计的电子式正反转控制器可以内嵌到电机控制电路中，为电机提供正反转的指令。

在选择三相异步电机的正反转控制方法时，应基于特定应用的需求考虑成本、复杂度、控制精度、启动电流和保护需求等因素。

例如，对于需要高精度和可编程控制的应用，变频器或PLC可能是更好的选择。

对于简单的开关控制，接触器和手动开关可能更加经济实惠。

一、概述三相异步电动机是工业生产中常用的一种电动机，它具有结构简单、可靠性高、效率高等优点，在很多领域都有广泛的应用。

而对于三相异步电动机的控制，连续控制电路是一种常见的控制方法，它通过对电动机的供电电压进行调节，实现对电动机转速的连续控制，是一种有效的控制手段。

本文将介绍三相异步电动机连续控制电路的原理，包括其基本原理、实现方式和应用。

二、三相异步电动机基本原理1. 三相异步电动机的结构和工作原理三相异步电动机是一种感应电动机，由定子和转子组成。

当通过定子绕组通入三相交流电时，会在定子绕组中产生一个旋转磁场。

转子由感应电动机的工作原理可知，在这旋转磁场的作用下，转子内也会产生感应电动势，从而使转子产生转动运动。

通过控制定子绕组中的电流或转子上的电流，可以实现对三相异步电动机的控制。

2. 三相异步电动机的控制原理三相异步电动机的控制原理主要是通过改变电动机的供电电压和频率来实现。

其中，改变电动机的供电电压可以实现对电动机转矩和转速的控制；而改变电动机的供电频率，则可以实现对电动机转速的控制。

在连续控制电路中，通常采用改变电动机的供电电压来进行控制。

三、三相异步电动机连续控制电路原理1. 连续控制电路的基本结构连续控制电路的基本结构包括电源模块、控制模块和输出模块。

电源模块负责将输入的交流电转换为可供电动机使用的直流电；控制模块负责对输出电压进行调节，实现对电动机的控制；输出模块将调节后的电压提供给电动机使用。

2. 连续控制电路的工作原理连续控制电路通过控制控制模块中的电路来改变输出电压，从而实现对电动机的控制。

一般来说，控制模块中会采用脉宽调制（PWM）或者调压变压器来实现对输出电压的调节。

通过改变控制模块中的控制信号，可以精确地调节输出电压，从而实现对电动机转速的连续控制。

四、三相异步电动机连续控制电路的实现方式1. 脉宽调制（PWM）控制方式脉宽调制是一种常用的连续控制方式，它通过改变输出脉冲的宽度来实现对输出电压的调节。

三相异步电动机的点动和自锁控制一、实验目的1．进一步熟悉三相异步电动机、交流接触器、热继电器、按钮的结构、作用和接线。

2．培养电气线路安装接线并进行操作的能力。

3．加深理解点动和自锁控制的原理。

二、实验原理 1．点动控制点动控制是用按钮和接触器控制三相异步电动机的最简单的控制线路，其原理如图1所示。

线路的动作原理如下： 合上电源开关QS起动：按住按钮SB （不松手） 接触器KM 线圈得电KM 主触点闭合 电动机M 接通三相交流电源，起动运转。

停止：松开按钮SB 接触器KM 线圈失电 KM 主触点断开 电动机M 脱离三相交流电源，自然停转。

2．具有过载保护的自锁控制电动机经过按钮起动后，要想在松开按钮后仍能连续运转，则必须在电路中加入“自锁”功能。

电动机在运转过程中，如果长期负载过大、频繁操作、或断相运行等都会引起电动机绕组过热，影响电动机的使用寿命，甚至会烧坏电动机。

因此，对电动机要采用过载保护，一般采用热继电器作为过载保护元件。

具有过载保护的自锁控制线路原理图如图2所示。

（1）自锁控制 线路的动作原理如下： 合上电源开关QS图1 点动控制线路 图2 具有过载保护的自锁控制线路辅助常开触点闭合自锁起动：按下SB2 KM线圈得电主触点闭合电动机M运转松开起动按钮SB2，由于并在SB2两端的KM辅助常开触点闭合自锁，控制回路仍保持接通，KM线圈依然通电，电动机M不会停转。

辅助常开触点断开，解除自锁停止：按下SB1 KM主触点断开电动机M停转（2）过载保护线路动作原理如下：电动机在运行过程中由于过载或其它原因使负载电流超过额定值时，经过一定时间，串接在主回路中的热继电器的热元件因受热弯曲，使串在控制回路中的常闭触点断开，切断控制回路，接触器KM的线圈断电，其主触点断开，电动机M脱离电源停止转动，达到了过载保护的目的。

三、实验设备四、实验内容与步骤1．点动控制实验(1) 开起控制屏上的“电源总开关”，按下“开”按钮，向顺时针方向旋转控制屏左侧端面上的调压器旋钮，将三相调压器电源输出的线电压调到220V，以后保持不变。

三相异步电动机的制动控制制动：就是给电动机一个与转动方向相反的转矩使它迅速停转(或限制其转速)。

制动的方法一般有两类：机械制动和电气制动。

机械制动：利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。

机械制动常用的方法有：电磁抱闸和电磁离合器制动。

电气制动：电动机产生一个和转子转速方向相反的电磁转矩，使电动机的转速迅速下降。

三相交流异步电动机常用的电气制动方法有能耗制动、反接制动和回馈制动。

一、反接制动1.反接制动的方法异步电动机反接制动有两种，一种是在负载转矩作用下使电动机反转的倒拉反转反接制动，这种方法不能准确停车。

另一种是依靠改变三相异步电动机定子绕组中三相电源的相序产生制动力矩，迫使电动机迅速停转的方法。

反接制动的优点是：制动力强，制动迅速。

缺点是：制动准确性差，制动过程中冲击强烈，易损坏传动零件，制动能量消耗大，不宜经常制动。

因此反接制动一般适用于制动要求迅速、系统惯性较大，不经常启动与制动的场合。

2.速度继电器（文字符号KS）速度继电器是依靠速度大小使继电器动作与否的信号，配合接触器实现对电动机的反接制动，故速度继电器又称为反接制动继电器。

感应式速度继电器是靠电磁感应原理实现触头动作的。

从结构上看，与交流电机类似，速度继电器主要由定子、转子和触头三部分组成。

定子的结构与笼型异步电动机相似，是一个笼型空心圆环，有硅钢片冲压而成，并装有笼型绕组。

转子是一个圆柱形永久磁铁。

速度继电器的结构原理图速度继电器的符号速度继电器的轴与电动机的轴相连接。

转子固定在轴上，定子与轴同心。

当电动机转动时，速度继电器的转子随之转动，绕组切割磁场产生感应电动势和电流，此电流和永久磁铁的磁场作用产生转矩，使定子向轴的转动方向偏摆，通过定子柄拨动触头，使常闭触头断开、常开触头闭合。

当电动机转速下降到接近零时，转矩减小，定子柄在弹簧力的作用下恢复原位，触头也复原。

常用的感应式速度继电器有JY1和JFZ0系列。

JY1系列能在3000r/min的转速下可靠工作。

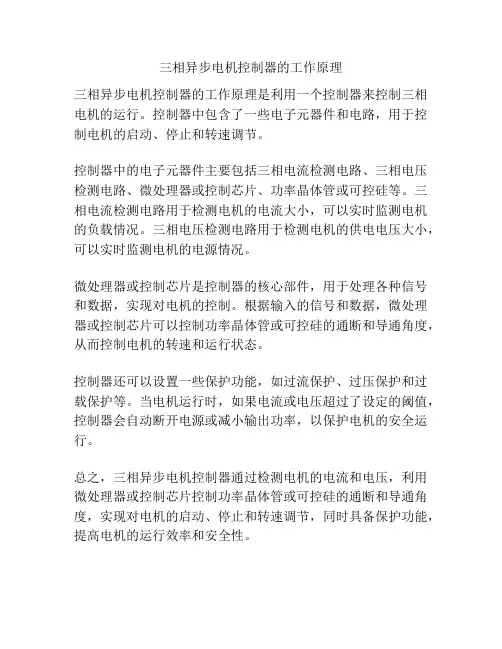

三相异步电机控制器的工作原理
三相异步电机控制器的工作原理是利用一个控制器来控制三相电机的运行。

控制器中包含了一些电子元器件和电路，用于控制电机的启动、停止和转速调节。

控制器中的电子元器件主要包括三相电流检测电路、三相电压检测电路、微处理器或控制芯片、功率晶体管或可控硅等。

三相电流检测电路用于检测电机的电流大小，可以实时监测电机的负载情况。

三相电压检测电路用于检测电机的供电电压大小，可以实时监测电机的电源情况。

微处理器或控制芯片是控制器的核心部件，用于处理各种信号和数据，实现对电机的控制。

根据输入的信号和数据，微处理器或控制芯片可以控制功率晶体管或可控硅的通断和导通角度，从而控制电机的转速和运行状态。

控制器还可以设置一些保护功能，如过流保护、过压保护和过载保护等。

当电机运行时，如果电流或电压超过了设定的阈值，控制器会自动断开电源或减小输出功率，以保护电机的安全运行。

总之，三相异步电机控制器通过检测电机的电流和电压，利用微处理器或控制芯片控制功率晶体管或可控硅的通断和导通角度，实现对电机的启动、停止和转速调节，同时具备保护功能，提高电机的运行效率和安全性。

三相异步电动机是工业中常用的电动机之一，其具有结构简单，维护成本低，运行可靠等特点。

在实际工业生产中，对于三相异步电动机的精细控制是非常重要的，点动连续控制是其中的一种重要控制方式。

本文将从三相异步电动机的基本原理、点动连续控制的概念、应用场景和控制方法等方面进行详细介绍。

1. 三相异步电动机的基本原理三相异步电动机是利用交流电的三相电流产生旋转磁场，从而驱动电机转动。

其基本原理可以简述为：当三相电源施加到电动机的定子绕组上时，由于三相电流的相位差，产生一个旋转的磁场。

这个旋转的磁场会感应出转子导体中感应电动势，从而在转子中产生电流，根据洛伦兹力的作用，电机开始转动。

三相异步电动机具有结构简单、使用可靠、成本低等优点，因此在工业生产中得到广泛应用。

2. 点动连续控制的概念点动连续控制是对三相异步电动机进行精细控制的一种方式，它主要应用于需要电机进行间歇性工作的场合。

点动控制是指通过控制电机的启动、停止和正反转等动作，实现对电机的简单控制。

而连续控制则是指在点动控制的基础上，通过对电机的转速、转矩等参数进行精细调节，实现对电机动作的连续稳定控制。

点动连续控制不仅可以提高电机的工作效率，还可以延长电机的使用寿命，因此在实际工业应用中得到广泛运用。

3. 点动连续控制的应用场景点动连续控制主要应用于需要电机进行间歇性工作的场合，例如：起重设备、输送带、挖掘机、冲床等。

在这些设备中，电机需要根据工艺要求进行启停、正反转以及精细的转速和转矩控制。

通过点动连续控制，可以实现这些设备的灵活操作，提高生产效率，减少能耗，降低设备损耗，从而达到节能减排的目的。

点动连续控制在现代工业生产中具有重要意义。

4. 点动连续控制的方法点动连续控制的方法主要包括硬件控制和软件控制两种。

硬件控制是指通过对电机的电气结构进行改造，增加启动、停止、正反转等控制装置，同时配合传感器和执行器，实现对电机的精细控制。

软件控制则是指通过对电机控制系统的软件进行优化和调整，利用现代控制理论和方法，对电机进行精准的控制。

三相异步电动机的混合控制电路原理
三相异步电动机的混合控制电路原理通常涉及对电动机转速和转矩的控制。

这种控制通常使用一种或多种控制策略，如矢量控制、直接转矩控制或滑动模态控制等。

1. 矢量控制：矢量控制旨在模拟直流电动机的控制，它可以独立地控制电动机的转速和转矩。

这种方法通常使用两个逆变器（每个逆变器控制一个电动机相）和一个clamp绕组。

通过调整每个逆变器的电压，可以控制电动机的转速和转矩。

2. 直接转矩控制：直接转矩控制旨在直接控制电动机的转矩，而不是先控制转速。

这种方法通常使用一个逆变器和一个clamp绕组。

通过调整逆变器的电压和相位，可以控制电动机的转矩。

3. 滑动模态控制：滑动模态控制旨在找到一个稳定的电动机状态，在这个状态下，电动机的转速和转矩都处于一个设定的值。

这种方法通常使用一个逆变器和一个clamp绕组。

通过调整逆变器的电压和相位，可以找到这个稳定的电动机状态。

这些控制策略可以单独使用，也可以结合使用，以提供对电动机更精确和有效的控制。

教学能力大赛三相异步电动机的基本控制教案一、教学目标1. 了解三相异步电动机的基本原理和结构；2. 掌握三相异步电动机的基本控制方法；3. 能够运用控制技术实现三相异步电动机的起动、调速和制动。

二、教学内容1. 三相异步电动机的基本原理和结构1.1 三相异步电动机的工作原理1.2 三相异步电动机的结构组成2. 三相异步电动机的基本控制方法2.1 直接启动控制2.2 变压器启动控制2.3 电阻起动控制2.4 线圈反接起动控制2.5 自动启动控制2.6 电压调制调速控制2.7 频率调制调速控制2.8 脉宽调制调速控制3. 三相异步电动机的起动、调速和制动实现三、教学重点和难点1. 三相异步电动机的基本控制方法2. 三相异步电动机的起动、调速和制动实现3. 三相异步电动机的控制技术应用四、教学过程1. 三相异步电动机的基本原理和结构（45分钟）1.1 利用课件和实物模型介绍三相异步电动机的工作原理和结构组成；1.2 学生观看相关视瓶，加深对三相异步电动机的理解。

2. 三相异步电动机的基本控制方法（60分钟）2.1 介绍直接启动、变压器启动、电阻起动、线圈反接起动、自动启动等控制方法的原理和应用；2.2 学生分组讨论各种控制方法的优缺点，并针对性能够解决的问题。

3. 三相异步电动机的起动、调速和制动实现（75分钟）3.1 分析电压调制、频率调制、脉宽调制等调速控制技术的原理和实现方式；3.2 学生进行小组实验，设计并搭建三相异步电动机的控制系统，实现起动、调速和制动。

4. 总结和课堂讨论（30分钟）4.1 对三相异步电动机的基本控制方法和实现过程进行总结；4.2 学生展示实验成果，进行课堂讨论和问题答疑。

五、教学手段1. 课件展示：利用多媒体课件展示三相异步电动机的原理和控制方法；2. 实物模型：使用实物模型演示三相异步电动机的结构和工作过程；3. 视瓶教学：引导学生观看相关视瓶，加深对三相异步电动机的理解；4. 小组讨论：让学生分组进行讨论，促进互动和合作；5. 实验装置：提供实验装置，让学生进行实验操作，加深对控制技术的理解。

列举三相异步电动机的调速方法
三相异步电动机是一种常用的电动机类型，广泛应用于工业领域。

为了满足不同工况的需求，有多种调速方法可以用于控制三相异步电动机的转速。

1. 变频调速方法：变频调速是目前应用最广泛的一种调速方法。

通过改变电源供电频率，可以改变电动机的转速。

这种方法可以实现连续调速，并且具有调速范围广、稳定性好等优点。

变频调速还可以根据不同的负载要求进行自动调节，提高电动机的效率。

2. 极数调速方法：三相异步电动机的极数与转速成反比关系。

通过改变电动机的极数，可以实现转速的调节。

这种方法适用于需要频繁调速的工况，但调速范围相对较小。

3. 转子电阻调速方法：在三相异步电动机的转子电路中串联一个可调电阻，通过改变电阻的值来改变电动机的转速。

这种方法适用于负载波动较大的情况，可以在负载变化时实现转速的调节。

除了以上列举的调速方法外，还有许多其他调速方法，如励磁调速、矢量调速等。

不同的调速方法适用于不同的工况，选择合适的调速方法可以提高电动机的工作效率和使用寿命。

同时，随着科技的不断进步，新的调速方法也在不断涌现，为电动机的调速提供更多选择。
