JSG9型矿井火灾束管监测系统远控方案

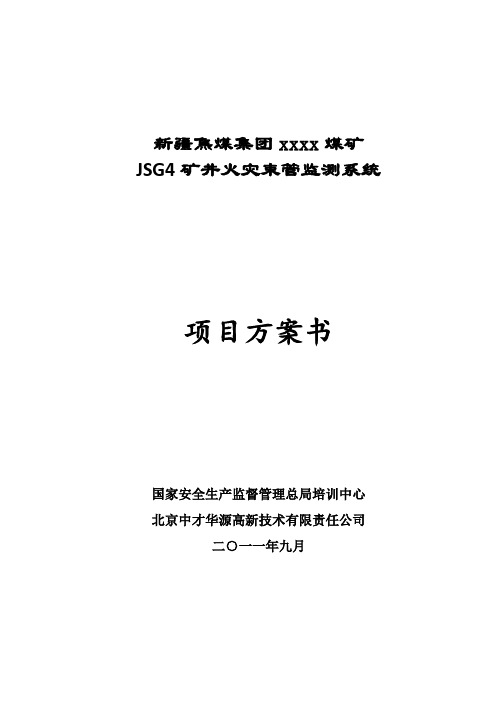

新疆焦煤集团xxxx煤矿JSG4矿井火灾束管监测系统项目方案书国家安全生产监督管理总局培训中心北京中才华源高新技术有限责任公司二○一一年九月目录一矿井气体束管监测系统介绍 .............................................................. - 2 -1.1系统组成. (2)1.2系统主要功能特点 (3)1.3与国内同类产品的比较 (5)1.4主要技术参数 (9)二新疆焦煤公司火灾束管监测系统建设方案.....................................- 11 -2.1建设背景.. (11)2.2系统设计原则 (11)2.3系统设计说明及特点 (11)三技术质量承诺 .................................................................................... - 15 -四设备的安装及验收标准 .................................................................... - 16 -五人员培训方案 .................................................................................... - 17 -六售后服务 ............................................................................................ - 18 -6.1客户服务支持中心. (18)6.2服务和支持承诺 (18)七附录 .................................................................................................... - 18 -7.12130煤矿方案 (12)一JSG4矿井火灾束管监测系统介绍JSG4矿井火灾束管监测系统，是国家安全生产监督管理总局培训中心北京中才华源高新技术有限责任公司针对当前煤矿火灾监测的实际需求，为解决现有束管监测系统存在的问题与不足而研发的新产品。

221煤矿JSG9型矿井火灾束管监测系统远程操作技术方案2016年7月20日JDQ-008-W 网络型控制器JDQ-008-W 是一款支持网络以太网控制的 8 路输入8路输出工业级控制设备。

它使用网络模块为核心模块。

该模块内部集成了硬件 TCP/IP 协议栈、socket 编程实现，该核心模块长期使用于银行加密和铁路等专属行业，稳定性和可靠性得到了长时间的验证。

该设备正是我们基于此款高性能的模块而推出的一款完整的联网控制产品，支持所有的网络传输协议，操作简单可靠。

JDQ‐008W 性能特点本模块采用友好的人机界面，简单的控制指令，即可实现计算机对远程设备的控制；稳定的工业标准设计，采用工业级芯片，合理的硬件设计，达到工业使用标准即模块收到指令即刻执行，执行完成后，向主机返回信息，告知主机。

同时主机在工作过程中，也可随时发送命令读当前继电器的状态；基本数据帧格式：帧头、地址、数据(命令)、帧尾、校验。

输出接口，采用三端输出，输出公共端、常闭端、常开端三个节点，使用更方便灵活。

连接说明设备的硬件连接非常方便，只需简单的供电，网络连接即可叉平行自适应，大大方便了工程现场的设备安装。

控制界面参数配置界面一、概述我矿的通风系统的回风立井距离风机房较近，井深度156米（地面至1110水平井底），在风机房设备及线缆安装时已将束管布置至回风立井通风巷道内，束管将会在近期安装到1110水平采空区，从通风立井下放束管可节约束管180米左右。

设备已经安装到位，仅有氧气分析仪由于维修没有到矿，其他的仪器都运行正常。

二、现场情况1、局域网已经连接至监控室，为实现束管监测电脑的远程操作，控制电脑的远程启动及真空泵的远程开关。

2、现场设备支持工业以太网。

需要安装摄像头监控设备的运行情况。

3、真空泵原设计使用水做介质抽真空，为了防止泵体冻裂，应采用防冻液。

4、需要选配220V3KVA的稳压电源。

5、网络摄像头2个监视现场情况，12V继电器3个。

火灾束管监测系统矿井火灾束管监测系统一、矿井火灾束管监测系统的用途：为确保矿井安全生产，需设一套火灾束管监测系统对井下重点区域的气体成份进行分析、判断、预测，为提前的干预提供准确的数据支持。

该系统广泛适用于大、中、小各类煤矿自然火灾预报和防治工作。

对井下重点区域的CO、CO2、CH4、O2等气体浓度通过红外分析仪进行24小时连续循环监测分析，C2H6、C2H4、C2H2、H2、N2等气体的浓度通过气相色谱仪进行采样分析，经过对自燃火灾标志气体的确定和分析，及时预测预报发火点的温度变化，为煤矿自然火灾和矿井瓦斯事故的防治工作提供科学依据。

二、矿井火灾束管监测系统的组成：本系统主要由三部分组成：1）气体采样子系统：主要完成井下气体的采集和气体样本地面输送的自动控制。

包括：井下束管系统、真空泵机组、采样泵、分路控制箱、采样控制箱等。

2）气体分析子系统：主要完成气体样本组分的精确测量。

包括：连续在线红外分析仪、气相色谱仪、顺磁氧分析仪及相关配套装置等。

3）数据处理和共享子系统：主要完成测定数据的获取、存储、分析；束管采样控制、管路维护控制等的软件系统；专业化的测量数据辅助分析和数据Web共享所需的软件系统。

包括：系统控制工控机、数据库服务器、Web服务器、打印机、工作站、系统软件等。

火灾束管监测系统组成图(1张)三、矿井火灾束管监测系统的主要功能特点：第一：实现了对井下自燃标志气体的连续、在线分析。

矿井火灾束管监测系统对矿山各重点区域的CO、CO2、CH4、O2浓度通过红外分析仪进行24小时连续循环监测分析，C2H6、C2H4、C2H2、H2、N2等气体的浓度通过气相色谱仪进行采样分析，并将监测结果和采样气体组分存入数据库中，以报表、曲线、爆炸三角形、爆炸趋势四方图等形式在网上实时发布。

第二：系统采用适合煤矿使用的矿井气体在线式红外分析仪为核心的矿山气体在线监测系统。

1. 红外分析仪的检测器均从德国进口。

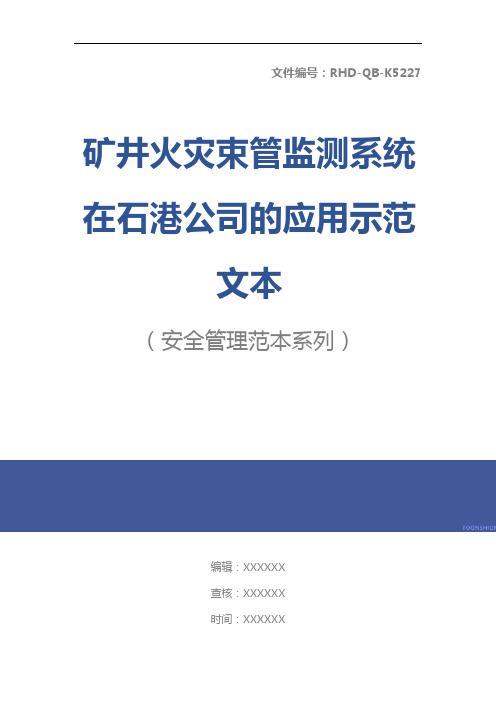

文件编号：RHD-QB-K5227 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX矿井火灾束管监测系统在石港公司的应用示范文本矿井火灾束管监测系统在石港公司的应用示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

火灾束管监测系统矿井火灾自然发火本文介绍了JSG-8型矿井火灾束管监测系统的特点、组成、原理、使用过程中的注意事项，以及在阳煤集火灾束管监测系统矿井火灾自然发火本文介绍了JSG-8型矿井火灾束管监测系统的特点、组成、原理、使用过程中的注意事项，以及在阳煤集团石港公司的建立运行，利用遍布井下的束管网络，实现了对井下密闭区域、回采工作面及高冒区等地点的循环监测。

通过抽样分析，为矿井防治自然发火工作提供了科学、准确的数据。

1引言石港公司14#煤层自燃倾向性等级属于一类，容易自燃，全硫4.32%，吸氧量为1.25cm3/g干煤，最短自然发火期为33天；15#煤层自燃倾向性等级属于二类，容易自燃，全硫2.62%，吸氧量为0.71cm3/g干煤，最短自然发火期为76天。

为此石港公司亟需上一套监测系统，对井下气体含量变化趋势做出分析，以便及时预测预报14#、15#煤层自然发火程度，对煤矿防灭火工作有着重要意义。

井下煤层自然发火将直接影响煤矿安全生产，煤层自然发火严重时将引起矿井瓦斯爆炸，尤其是高瓦斯矿井。

如何准确监测、预报煤层自然发火，为煤矿防灭火提供科学依据，是当前煤炭安全生产的重要任务。

如何准确监测、预报煤炭自然发火，为防灭火提供科学依据是石港公司目前亟需解决得问题，也是当前煤炭安全生产的重要任务之一。

通过矿井火灾束管监测系统，就能够对监测地点的CO、CO2、CH4、O2、C2H4、C2H2、C2H6、N2气体含量变化趋势做出分析，从而对煤炭自然发火标志气体C2H4、C2H2、C2H6及灭火标志气体N2提前进行预报，这样对及时预测预报14#煤层、15#煤层自然发火情况具有非常重要的意义，为石港公司14#煤层、15#煤层的火灾隐患、瓦斯防治提供科学依据。

乌审旗蒙大矿业公司束管监测系统安装安全技术措施编制单位：通风队编制日期: 2014年7月25日纳林河二号矿井束管监测系统安装安全技术措施纳林河二号矿井束管监测系统安装安全技术措施会审栏组织部门：通风队组织时间：年月日纳林河二号矿井束管监测系统安装安全技术措施贯彻栏组织部门：通风队组织时间：年月日矿井束管监测系统安装安全技术措施一、矿井概况乌审旗蒙大矿业纳林河二号井位于鄂尔多斯市境内，行政区划隶属鄂尔多斯市乌审旗无定河镇。

矿井面积,资源储量，煤层赋存条件稳定，煤质优良，适合建设高产高效的特大型煤矿。

根据北京煤炭科学研究总院安全检测中心2012年2月对我矿3-1煤取样检测，并最终出具《3-1煤自燃倾向性鉴定报告》（MZR2012-120703-CCRI/AQJD）经鉴定， 3-1煤层煤样吸氧量g，自燃倾向性等级为Ⅰ类，属容易自燃煤层。

二、束管监测系统介绍为早期预测预报矿井煤尘自燃发火，连续监测自燃过程中标志气体组分、浓度变化规律，防止自燃发火和瓦斯爆炸，确保矿井安全生产，经过公司招标，确定使用北京中才华源高新技术有限责任公司的JSG4矿井火灾束管监测系统，该系统具有①实时监测，配置十分灵活、可靠的技术优点；②无人值守和全自动化控制的特点；③远程监控功能。

三、安装方案及工期（一）地面设备布置1、工控机、地面光端机、打印机放置在调度室机房，系统软件安装在工控机里，工控机接485通讯线到地面光端机，地面光端机接从井下敷设上来的矿用阻燃通信光缆，打印机可单独接在工控机上或接入到调度室局域网上。

2、色谱仪系统包括煤矿专用色谱分析仪、静态稳压电源、空气发生器、氢气发生器、标气及终端机放置在地面化验室，以对矿井气体进行辅助分析。

地面化验室必须配备2台干粉灭火器，并悬挂室内禁止明火标识。

（二）分站设置分站安装前应在井上进行分站的编码、通电检查和功能测试，确认无误后方可下井安装，安装时注意到电源接线桩的抽头是不是127V，为多路气体采样泵提供是660V，要针对井下电源实际相值调整好，避免电源接错烧坏变压器。

补连塔煤矿JSG-8矿井火灾束管监测系统安装设计方案为早期预测预报矿井煤炭自燃发火，连续监测自燃过程中各种气体变化规律,防治自燃发火和瓦斯爆炸,确保安全生产,依据国家相关规定和神东煤炭集团的要求,补连塔煤矿准备于2011年6月日开始安装束管监测系统。

一、监测机房和泵房设置位置：1.机房初步设置在联建楼一楼监测主机房，等新联建楼投入使用时将束管监测机房和监测系统一起搬到新联建楼三楼。

2.监测泵房计划设在副井口的机电一队库房。

二、监测地点：22304综采上隅角、22304综采主切眼、22303采空区（22303辅回撤通道）、12406综采上隅角、12405采空区（12405旧主回撤通道）、12419综采上隅角、12418采空区（12418跳采辅回撤通道）、22煤二盘区采空区（22206辅回撤通道）、12煤三盘区采空区（12煤总回的探测孔处）、地面原煤仓。

三、束管管路敷设：补连塔煤矿共需敷设12芯束管5000米、8芯束管11000米、四芯束管4600米、1芯束管16400米。

1.12煤束管管路敷设：（1）从监测主机房至副井口敷设12芯束管，需敷设管路500米。

（2）从副井口至12煤辅运大巷0米敷设12芯束管，需敷设管路1000米。

（3）从12煤辅运巷0米12煤辅运大巷3600米敷设12芯束管，需敷设管路4000米。

（4）从12煤辅运大巷3600米至12煤辅运大巷7600米敷设8芯束管，需敷设管路4500米。

（5）从12煤辅运大巷3600米至12413回顺75联巷敷设4芯束管，需敷设管路4000米。

（6）从12煤辅运大巷6000米（12406回顺口）至12405旧主回撤通道敷设1芯束管，需敷设管路500米。

（7）从12煤辅运大巷6000米（12406回顺口）至12406综采上隅角道敷设1芯束管，需管路3500米。

(8)从12煤辅运巷7600米至12煤总回5500米敷设1芯束管，需敷设管路1200米。

(9)从12413回顺75联巷至12419综采工作面敷设1芯束管，需管路3500米。

新疆焦煤集团xxxx煤矿JSG4矿井火灾束管监测系统项目方案书国家安全生产监督管理总局培训中心北京中才华源高新技术有限责任公司二○一一年九月目录一矿井气体束管监测系统介绍 .............................................................. - 2 -1.1系统组成. (2)1.2系统主要功能特点 (3)1.3与国内同类产品的比较 (5)1.4主要技术参数 (9)二新疆焦煤公司火灾束管监测系统建设方案.....................................- 11 -2.1建设背景.. (11)2.2系统设计原则 (11)2.3系统设计说明及特点 (11)三技术质量承诺 .................................................................................... - 15 -四设备的安装及验收标准 .................................................................... - 16 -五人员培训方案 .................................................................................... - 17 -六售后服务 ............................................................................................ - 18 -6.1客户服务支持中心. (18)6.2服务和支持承诺 (18)七附录 .................................................................................................... - 18 -7.12130煤矿方案 (12)一JSG4矿井火灾束管监测系统介绍JSG4矿井火灾束管监测系统，是国家安全生产监督管理总局培训中心北京中才华源高新技术有限责任公司针对当前煤矿火灾监测的实际需求，为解决现有束管监测系统存在的问题与不足而研发的新产品。

火灾预防束管监测系统的应用一、立项原因随着采煤机械化的不断提高，矿井产量不断提升，使矿井残采盘区逐年增加。

造成全矿井的管理战线长，管理跨度大，也给通风管理带来一定难度，尤其在防灭火的管理中容易出现死角和漏洞，为便于检查管理井下各易发火地点，预防各地发生煤炭自燃，所以试验建立井下束管监测系统，对井下进行实时监测，达到预防火灾的目的，并将此系统进行推广使用。

二、成果内容现试验安装JSG—8矿井火灾束管监测系统，观察此系统的使用效果，并将其进行推广使用。

该系统共分析化验O2、N2、CO2、CO、CH4、C2H2、C2H4、C2H6八种气体，并监测温度的变化，经由地面真空负压泵，通过井下束管管路搜集采集点气样，通过色谱仪分析，由电脑系统自动显示化验数据。

据有稳定可靠的优点，使用简单，管理方便。

束管监测布置图如下：温度监测分析原理图如下：该系统具有的主要功能：①束管负压采样，地面中心站色谱分析无需任何电化学传感器。

②束管输气流量自动显示，方便快捷，准确判定束管中气体传输情况。

③通过对采样气体的分析，及时准确的预测温度变化情况。

④系统能够自动控制24小进在线监测。

⑤系统具有气体超限自动报警功能。

⑥能够输出产生正常分析、束管分析、趋势分析报表及趋势图等11 种图表。

⑦具有联网功能，实现分析数据共享，为领导决策提供依据。

⑧色谱自动化验功能。

色谱仪能分析O2、N2、CO2、CO、CH4、C2H2、C2H4、C2H6八种气体，由微机自动控制，实现无人职守与人工设置双重监测操作全自动化，并可实现1～32点不间断循环采样，同时自动打印报告。

在安装，调试到运行的过程中，针对该系统出现的问题,进行如下升级改造。

1、由于该系统要求气密性较高，所有管路必须严密、畅通，经现场实验在管路接头处加一层保护，并在采集头处加置过滤装置，除滤水滤尘外，同时起到保护机房设备的作用。

2、由于井口往下近300米处的管路受夏天空气温度较高影响，吊挂处容易打死弯造成管路不畅通，采取了在吊挂加装保护垫的办法用皮带条解决了该问题。
