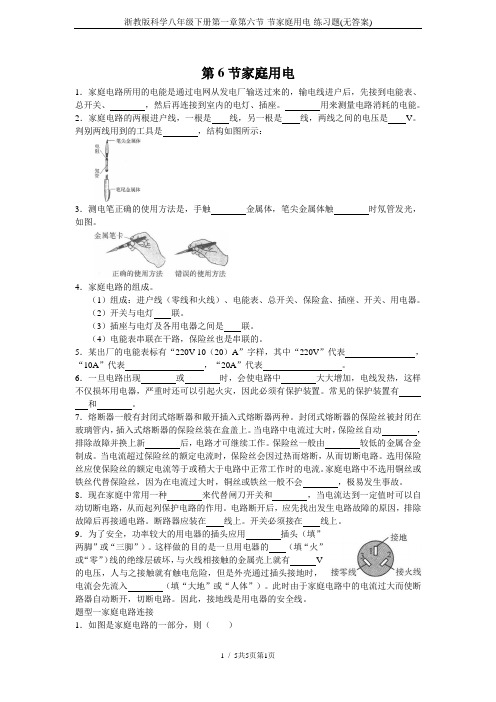

第6节家庭用电1．家庭电路所用的电能是通过电网从发电厂输送过来的，输电线进户后，先接到电能表、总开关、，然后再连接到室内的电灯、插座。
用来测量电路消耗的电能。
2．家庭电路的两根进户线，一根是线，另一根是线，两线之间的电压是V。
判别两线用到的工具是，结构如图所示：3．测电笔正确的使用方法是，手触金属体，笔尖金属体触时氖管发光，如图。
4．家庭电路的组成。
（1）组成：进户线（零线和火线）、电能表、总开关、保险盒、插座、开关、用电器。
（2）开关与电灯联。
（3）插座与电灯及各用电器之间是联。
（4）电能表串联在干路，保险丝也是串联的。
5．某出厂的电能表标有“220V 10（20）A”字样，其中“220V”代表，“10A”代表，“20A”代表。
6．一旦电路出现或时，会使电路中大大增加，电线发热，这样不仅损坏用电器，严重时还可以引起火灾，因此必须有保护装置。
常见的保护装置有和。
7．熔断器一般有封闭式熔断器和敞开插入式熔断器两种。
封闭式熔断器的保险丝被封闭在玻璃管内，插入式熔断器的保险丝装在盒盖上。
当电路中电流过大时，保险丝自动，排除故障并换上新后，电路才可继续工作。
保险丝一般由较低的金属合金制成。
当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。
选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。
家庭电路中不选用铜丝或铁丝代替保险丝，因为在电流过大时，铜丝或铁丝一般不会，极易发生事故。
8．现在家庭中常用一种来代替闸刀开关和，当电流达到一定值时可以自动切断电路，从而起列保护电路的作用。
电路断开后，应先找出发生电路故障的原因，排除故障后再接通电路。
断路器应装在线上。
开关必须接在线上。
9．为了安全，功率较大的用电器的插头应用插头（填”两脚”或“三脚”）。
这样做的目的是一旦用电器的（填“火”或“零”）线的绝缘层破坏，与火线相接触的金属壳上就有V的电压，人与之接触就有触电危险，但是外壳通过插头接地时，电流会先流入（填“大地”或“人体”）。

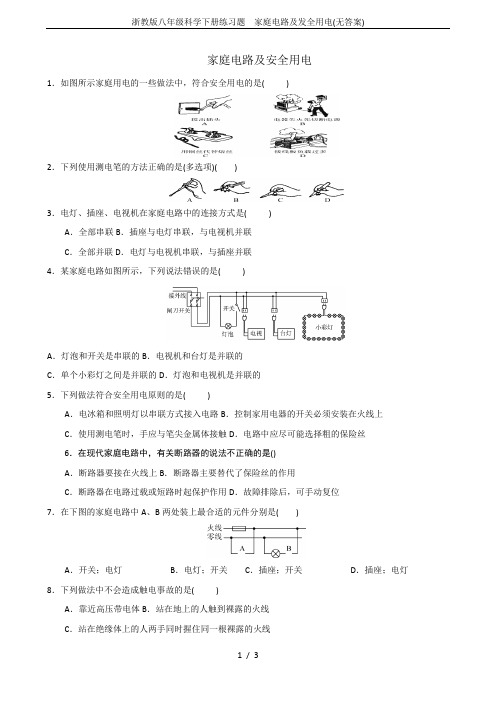

家庭电路及安全用电1．如图所示家庭用电的一些做法中，符合安全用电的是( )2．下列使用测电笔的方法正确的是(多选项)( )3．电灯、插座、电视机在家庭电路中的连接方式是( )A．全部串联B．插座与电灯串联，与电视机并联C．全部并联D．电灯与电视机串联，与插座并联4．某家庭电路如图所示，下列说法错误的是( )A．灯泡和开关是串联的B．电视机和台灯是并联的C．单个小彩灯之间是并联的D．灯泡和电视机是并联的5．下列做法符合安全用电原则的是( )A．电冰箱和照明灯以串联方式接入电路B．控制家用电器的开关必须安装在火线上C．使用测电笔时，手应与笔尖金属体接触D．电路中应尽可能选择粗的保险丝6．在现代家庭电路中，有关断路器的说法不正确的是()A．断路器要接在火线上B．断路器主要替代了保险丝的作用C．断路器在电路过载或短路时起保护作用D．故障排除后，可手动复位7．在下图的家庭电路中A、B两处装上最合适的元件分别是( )A．开关；电灯B．电灯；开关C．插座；开关D．插座；电灯8．下列做法中不会造成触电事故的是( )A．靠近高压带电体B．站在地上的人触到裸露的火线C．站在绝缘体上的人两手同时握住同一根裸露的火线D ．站在绝缘体上的人两手同时握住裸露的火线和零线 9．小鸟落在高压线上不会触电是因为( )A ．小鸟的电阻很大，通过导体的电流很小B ．小鸟的脚是绝缘体C ．小鸟只停在一根电线上，两脚之间的电压很小D ．小鸟天生不会触电10．小强家原来室内的用电器都正常工作，当接通标有“220V 2200W ”字样的空调时，过一会儿家中所有用电器全部停止工作，小强观察邻居家电灯仍亮着，经检查发现自家断路器断开，发生这一现象的原因可能是( )A ．用电器总功率过大B ．空调插头处短路C ．空调插座处短路D ．空调内电线烧断11．小刚同学将一台电磁炉插头插入插座，当闭合开关开始工作一段时间后，家中的所有用电器都立即停止工作，经检查是保险丝熔断。
第节家庭用电知识点❶家庭电路的组成1．小明家的电路简化后如图B1－6－1所示，观察该电路，以下说法中正确的选项是()图B1－6－1A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的2.如图B1－6－2所示是用测电笔区分火线和零线时的几种用法，其中正确的选项是()甲乙丙丁图B1－6－2A．甲和丙B．甲和乙C．丙和丁D．乙和丙3．我国家庭电路的电压为________V。
许多宾馆都利用房卡取电，如图B1－6－3所示，只有把房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于家庭电路中的________。
通电后用一个便携式充电器给手机电池充电，在充电过程中，该手机电池相当于电路中的__________(后两空均填“电源〞“用电器〞或“开关〞)。
图B1－6－3知识点❷熔断器和断路器4．如图B1－6－4所示是一种常用的断路器，也叫空气开关。
假设空气开关跳起后，复位，又立刻跳起，原因不可能是()图B1－6－4A．电路中有短路现象B．电路中出现了断路现象C．电路中总电流过大D．空气开关的额定电流过小5．如图B1－6－5所示的四个家庭电路，正确的选项是()图B1－6－5知识点❸插座6．如图B1－6－6所示，三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了()图B1－6－6A．使插头的造型更美观B．插入插座更稳固C．有利于区分火线与零线插脚D．插入插座时，确保用电器外壳先接地7．小明想在家里安装一盏照明灯，他设计的电路如图B1－6－7所示。
要在图中虚线框A和B两个位置接开关和电灯，那么开关应接在________(填“A〞或“B〞)处。
电工师傅正确安装电路后，小明用测电笔分别测试插座的左右两孔，测电笔测________孔时氖管会发光。
图B1－6－78．如图B1－6－8甲所示为一个“一开三孔〞开关(即一个开关和一个三孔插座连在一起)，它连入电路如图乙所示。
浙教版八年级下册第一章第6节家庭电路【同步练习】一、选择题1．（2022·辽宁鞍山中考）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。
用试电笔检测插座的左、右两孔，氖管均不亮。
则电路中的故障可能是（）A．熔丝熔断B．三孔插座与地线接触不良C．灯泡被短路D．A、B两点间断路2．（2022·广西河池中考）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。
若电路中只有一处故障，则可能是（）A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路3．（2022·辽宁锦州中考）如图所示是小明设计的部分家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电要求B．若保险丝熔断，可以用铜丝替换C．闭合开关，若灯泡不亮，一定是灯泡短路D．三孔插座的连接符合安装要求4．（2022·湖南娄底中考）关于安全用电，下列说法正确的是（）A．家庭电路中各用电器都是串联在电路中工作的B．控制用电器的开关应接在该用电器和零线之间C．用试电笔辨别火线和零线时，手要接触笔尾金属体D．当干路中的电流过大时，漏电保护器就会自动切断电路5．（2022·湖北中考）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（）A．图中A与零线相连，B与火线相连B．将试电笔插入C孔，其氖管会发光C．若指示灯断路不能发光，则插孔不能提供工作电压D．若A、B两孔发生短路，则其它插孔仍可提供工作电压6．（2022·辽宁本溪中考）如图所示的家庭电路，三孔插座连接正确，①和①为电灯和开关所在位置，闭合开关电灯正常工作。
下列说法正确的是（）A．①处应接开关B．电能表应接在空气开关后C．若开关短路，空气开关会切断电路D．用试电笔接触a孔中的金属片，氖管会发光7．（2022·浙江湖州中考）如图是小明家家庭电路的一部分。

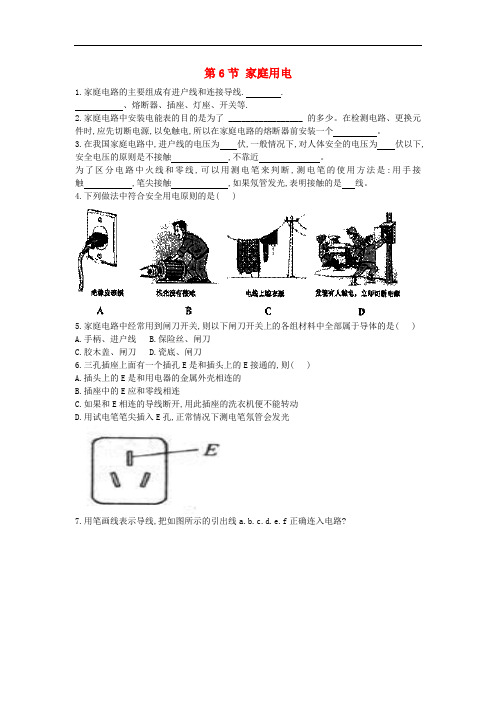

第6节家庭用电1.家庭电路的主要组成有进户线和连接导线. .、熔断器、插座、灯座、开关等.2.家庭电路中安装电能表的目的是为了 _________________ 的多少。
在检测电路、更换元件时,应先切断电源,以免触电,所以在家庭电路的熔断器前安装一个。
3.在我国家庭电路中,进户线的电压为伏,一般情况下,对人体安全的电压为伏以下,安全电压的原则是不接触 ,不靠近。
为了区分电路中火线和零线,可以用测电笔来判断,测电笔的使用方法是:用手接触 ,笔尖接触 ,如果氖管发光,表明接触的是线。
4.下列做法中符合安全用电原则的是( )5.家庭电路中经常用到闸刀开关,则以下闸刀开关上的各组材料中全部属于导体的是( )A.手柄、进户线B.保险丝、闸刀C.胶木盖、闸刀D.瓷底、闸刀6.三孔插座上面有一个插孔E是和插头上的E接通的,则( )A.插头上的E是和用电器的金属外壳相连的B.插座中的E应和零线相连C.如果和E相连的导线断开,用此插座的洗衣机便不能转动D.用试电笔笔尖插入E孔,正常情况下测电笔氖管会发光7.用笔画线表示导线,把如图所示的引出线a.b.c.d.e.f正确连入电路?8.在楼梯中间安装的电灯,需要在楼梯的上、下两头都能控制它：当上楼梯时,能用下面的开关S1开灯,人上了楼梯以后,能用上面的开关S2关灯;当下楼梯时,能用S2开灯,用S1关灯.下面四个图是用两个单刀双掷开关控制一盏灯的的电路.则符合照明电路要求的是( )9.图中电路,闭合电键电灯正常发光,当拨掉零线保险盒时,电灯不亮,此时用测电笔分别测试abc三处,则能使氖管发光的是 .10.家庭电路中保险丝断了,以下原因不可能是( )A.家庭中用电器的功率过大B.开关中的两根导线头相碰C.保险丝的规格不合适,熔断电流太小D.插头中的两根导线头相碰11.某同学家中电灯不亮,电冰箱等用电器也不工作,检查保险丝没有熔断,用测电笔测试所有导线接头及用电器时,测电笔氖管均发光,断定故障是( )A.入户电源线火线某处断路；B.入户电源线零线某处断路；C.入户电源线某处火线与零线短接D.供电局停电12.随着人民生活水平的提高,家用电器不断增多,为了安全用电,以下措施正确的是( )A.照明电路中保险丝应安装在地线上B.在现有的照明电路中,增加用电器时只需换上足够粗的保险丝即可C.在现有的照明电路中,增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力D.在现有的照明电路中,增加用电器时只需将电能表和保险丝换成允许电流足够大就可以了13.如图所示,闭合开关S后,发现电灯L不亮,且熔丝没有熔断,某同学用测电笔测试灯头的两根线C.D,发现这两处都使测电笔发光,再用测电笔测试火线A和零线B时,尽管在测火线A 时能发光,在测零线B时不发光,那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.AC段某处断路D.BD段某处断路14.左图所示,哪一个元件接错了? ( )A.灯A及S1B.灯B及S2C.插座CD.插座D15.某同学站在干燥的凳子上检修电灯,以下操作,不正确又是十分危险的是( )A.一手接触火线进行检修B.一手接触零线进行检修C.一手接触火线,另一手扶在水泥墙上进行检修D.一手接触零线,另一手扶在水泥墙上进行检修16.下列关于人体触电的说法正确的是( )A.只要有电流通过人体就会发生触电事故B.只有高压电才会发生触电事故,低压电路不会触电C.当发现有人触电或电器设备着火时,立即用剪刀或绝缘柄破损的钳子将电线剪断火线零线C DABS1S2D.高压电不但接触会触电,就是靠近它也会发生触电事故E.发现高压输电线的断头落在地上,不要走近,更不准去拾,应该拔腿就跑17.教室里的各盏照明灯之间是___联的,开亮的灯越多,总电阻_____。
浙教版科学八年级下册第一章第6节家庭用电同步练习B卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分）使用电流表时，不允许将其直接接在电源两极，是因为这样（）A . 电路会形成开路B . 电源会无法工作C . 电流会很小，无法读数D . 电流会很大，烧坏电表2. （2分）如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A . 电热壶所在电路的B，C间断路B . 插座的接地线断路C . 电路的C，D间导线断路D . 电路的A，B间导线断路3. （2分）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。
若电路中只有一处故障，则（）A . 电热水壶所在电路的b、c间断路B . 插座的接地线断路C . 电路的 c、d 间导线断路D . 电路的 a、b 间导线断路4. （2分）小王家的空气开关发生了跳闸，则一定是电路中（）A . 发生了短路B . 用电器总功率过大C . 电压大于220VD . 总电流过大5. （2分）家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A . 可能是这个插座的火线和零线原来就相接触形成了短路B . 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C . 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D . 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸6. （2分）以下操作不符合安全用电要求的是（）A . 更换灯泡时要切断电源B . 保险丝熔断后可用铜丝代替C . 将开关接在用电器和火线之间D . 有金属外壳的家用电器其外壳一定要接地7. （2分）“珍爱生命，注意安全”是同学们日常生活中必须具有的意识．关于安全用电，下列说法正确的是（）A . 保险丝熔断后，可以用铜丝代替B . 发现有人触电，直接用手把他拉开C . 有金属外壳的用电器，其外壳要接地D . 家庭电路中，开关连接火线或零线都可以8. （2分）关于家庭电路和安全用电，下列说法正确的是（）A . 家庭电路中开关接在火线或零线上都可以B . 雷雨天，可以在大树下避雨C . 低于220V的电压对人体都是安全的D . 发现有人触电时不能直接用手拉开触电者9. （2分）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A . 灯泡L1所在支路正常B . 灯泡L2所在支路断路C . 灯泡L3所在支路短路D . 装好保险丝，合上所有开关后，灯泡都能正常发光10. （2分）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。
浙教版科学八年级下册第一章第6节家庭用电同步练习（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分）关于电流表的使用规则，下列说法中正确的是（）A . 电流表必须和被测电路串联B . 电流表可以和被测灯泡并联C . 电流表的两个量程可任意选择D . 电流表的三个接线柱可任意选两个接入电路中2. （2分）家庭电路中有时会出现这样的现象：原来各用电器都正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，其原因可能是（）A . 这个插座的火线和零线原来就相接触形成了短路B . 插头与这个插座接触不良形成了断路C . 插头插入这个插座时，导致火线和零线相接触形成了短路D . 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. （2分）某家庭电路中安装有“220 V、5 A”的空气开关(未画出)，下图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A .B .C .D .4. （2分）家庭电路是最常见．最基本的实用电路，我国家庭电路的电压是（）A . 380VB . 220VC . 110VD . 36V5. （2分）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。
电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0。
当只闭合开关S、S1时，灯泡L0 和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。
由此可以确定（）A . L1灯头接线处断路B . L1灯头接线处短路C . L2灯头接线处断路D . L2灯头接线处短路6. （2分）以下操作不符合安全用电要求的是（）A . 更换灯泡时要切断电源B . 保险丝熔断后可用铜丝代替C . 将开关接在用电器和火线之间D . 有金属外壳的家用电器其外壳一定要接地7. （2分）为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（）A . 人体触电是家庭电路中电流过大的原因B . 保险丝的工作原理是磁场对电流的作用C . 制作保险丝的材料熔点较低．电阻较大D . 制作保险丝的材料熔点较高．电阻较小8. （2分）小王家的空气开关发生了跳闸，则一定是电路中（）A . 发生了短路B . 用电器总功率过大C . 电压大于220VD . 总电流过大9. （2分）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A . 灯泡L1所在支路正常B . 灯泡L2所在支路断路C . 灯泡L3所在支路短路D . 装好保险丝，合上所有开关后，灯泡都能正常发光10. （2分）家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A . 可能是这个插座的火线和零线原来就相接触形成了短路B . 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C . 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D . 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸11. （2分）小王家的空气开关发生了跳闸，则一定是电路中（）A . 发生了短路B . 用电器总功率过大C . 电压大于220VD . 总电流过大12. （2分）防范触电事故最重要的是要有安全用电意识，下列有关安全用电的说法中，正确的是（）A . 发现有人触电后，应立即用手把他打开B . 家用电器或电线着火时，应迅速用水来灭火C . 更换灯泡、搬动用电器前，应断开电源开关D . 在照明电路中，电灯的开关应接在零线和灯泡之间13. （2分）“珍爱生命，注意安全”是同学们日常生活中必须具有的意识．关于安全用电，下列说法正确的是（）A . 保险丝熔断后，可以用铜丝代替B . 发现有人触电，直接用手把他拉开C . 有金属外壳的用电器，其外壳要接地D . 家庭电路中，开关连接火线或零线都可以14. （2分）家庭电路中的保险丝熔断了，以下原因中不可能的是（）A . 使用的用电器总功率过大B . 拉线开关中两根导线的线头相碰了C . 保险丝的规格不符合规定的要求D . 插头中的两根导线的线头相碰了。
第6课家庭用电分层练习1.（2023春•钱塘区期末）如图所示为生活中常见的三脚插头，下列说法正确的是（）A．插头的三个插脚里，乙插脚最长B．为了安全起见，所有家用电器都应使用这种插头C．插头插入插座后，甲插脚连接的是电路中的零线D．只有两孔插座时，可将乙插脚折断后使用，不影响安全【解答】解：A、插头的三个插脚里，接地的乙插脚最长，为了安全，拔插插头时接地脚先进后出，故A 正确；B、带金属外壳的家用电器必须接地，一般电器使用两脚插头，故B错误；C、插头插入插座后，甲插脚连接的是电路中的火线，丙脚连接的是零线，故C错误；D、只有两孔插座时，不可将乙插脚折断后使用，故D错误。
故选：A。
2．（2023春•永嘉县期中）如图所示，三脚插头中与用电器金属外壳连接的那个插脚比另外两个地插脚要稍长。
这样的设计主要考虑下列哪一因素？（）A．造型美观B．插头更稳固C．识别火线和零线D．确保用电器外壳先接地【解答】解：三脚插头中与用电器金属外壳连接的那个插脚比另外两个地插脚要稍长，可以保证插头插入插座时，金属外壳最先接地；插头拔出时，接地的插头最后离开插座，确保用电安全，故D符合题意，ABC不符合题意。
故选：D。
3.（2021•湖州）以下四幅家庭电路图中，连接正确的是（）A．B．C．D．【解答】解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则；故A正确；BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电器，容易发生触电事故，不符合安全用电的原则；故BC错误；D、开关接在零线与灯之间，不符合安全用电原则，故D错误。
故选：A。
4．如图所示为某同学演示使用测电笔的几种握笔方法，其中正确的是()A．乙和丙B．甲和丙C．甲和丁D．乙和丁【答案】B【解析】【分析】根据测电笔的使用方法判断。
【解答】在使用测电笔时，尾部的金属体必须与人体接触，则正确的是甲和丙。
故选B。
5.（2023春•下城区校级期中）如图甲所示，插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。
浙教版科学八年级下册第一章第6-7节家庭用电和用电安全（含答案）浙教版8年级下册第一章第6-7节家庭用电与用电安全一、家庭电路常识与用电安全1.下列说法错误的是()A.有金属外壳的用电器应使用三孔插座B.磁场中某点的磁场方向是由放在该点的小磁针静止时N极指向决定的C.电磁继电器是远距离自动控制与操作，利用低电压、弱电流控制高电压、强电流D.家庭电路中保险丝断了不能用铜丝来代替是因为铜丝熔点高2.如图为试电笔的结构及使用方法。
下列说法错误的是( )A.在两种使用试电笔的方法中，甲是错误的，乙是正确的B.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体C.若氖管发光，说明人体成为了电流的通路D.试电笔可以辨别火线和零线3.下列说法中符合安全用电原则的是()A.使用金属外壳的用电器时,一定要接三孔插座B.有人发生触电事故时,我们要即时用手去把他拉开C.控制电灯的开关接在火线或零线上都可以D.安全用电的原则是:可以接触低压带电体,但不能靠近高压带电体4.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.关于家庭电路的说法中，正确的是()A.教室内的插座和日光灯是串联的B.使用测电笔时，绝对不能触碰测电笔的任何金属部分C.接触不良会给我们的生活带来不便，不会带来严重后果D.熔丝熔断，是因为电路中用电器的总功率过大或短路6.许多试电笔可以当作螺丝刀使用．关于试电笔，下列说法错误的是（）A.试电笔可以用来鉴别火线和零线B.组成试电笔的材料有绝缘体，也有导体C.试电笔当作螺丝刀使用时可以省力D.试电笔当作螺丝刀使用时相当于滑轮组7.某家庭电路中的保险丝熔断后,换上新的保险丝又立即熔断,则下列因素中不可能造成此故障的是()A.电路中某处发生断路B.电路中某处发生短路C.电路中的用电器总功率过大D.保险丝的额定电流过小8.小珂家原来各用电器都在正常工作，当她把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，导致火线和零线相接触形成了短路D.同时工作的用电器过多，导致干路上电流过大，空气开关跳闸9.教室里，一个开关控制两盏电灯，若一盏灯出现断路，不影响另一盏灯的工作。
家庭用电练习1．下列家用电器中，不属于电热器的是（）A．电热毯B．电风扇C．电饭锅D．电熨斗2．如图1l所示家用电冰箱及其电路图．冰箱所用的电源是交流电源(选填“交流”或“直流”)．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后．联动开关处于_______________状态，冰箱里的温度降低到一定程度后，温控开关会自动_________(选填“断开”或“闭合”)．2．下列关于家庭电路的说法正确的是（）A、家用电器之间应串联B、开关应接在火线上C、开关与所控制的用电器应并联D、熔断器中的保险丝可以用铜丝代替3．随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是( ) A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增加大功率用电器时，只需换上足够粗的保险丝即可4．下列关于安全用电的说法中，正确的是( )A．所有家用电器的外壳一定要接地B．低压带电体和高压带电体都可以接近，但不能接触C．电灯的开关，应该接在火线和电灯之间D．接大功率用电器的插座，只在连接插座的零线上装一根保险丝5．关于家庭电路中的保险丝，下列说法错误的是（）A．保险丝的熔点较低、电阻较大B．当电流过大时，保险丝能自动切断电路C．不能用铜丝代替保险丝D．保险丝不能用带有保险装置的空气开关代替6．在图所示的甲、乙两种使用测电笔的方法中，正确的是（）·7、人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列做法中符合安全原则的是（）A.用湿手触摸电灯开关 B.在高压线附近放风筝C.用湿布擦正亮着的台灯灯泡D.发生触电事故应首先切断电源8．图3所示的四幅图中，符合安全用电原则的是（）9．某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（）A B C D10列符合安全用电要求的是（）11．安全用电是保证人民生命财产安全的基本原则。
第6节家庭用电1．家庭电路所用的电能是通过电网从发电厂输送过来的，输电线进户后，先接到电能表、总开关、，然后再连接到室内的电灯、插座。
用来测量电路消耗的电能。
2．家庭电路的两根进户线，一根是线，另一根是线，两线之间的电压是V。
判别两线用到的工具是，结构如图所示：3．测电笔正确的使用方法是，手触金属体，笔尖金属体触时氖管发光，如图。
4．家庭电路的组成。
（1）组成：进户线（零线和火线）、电能表、总开关、保险盒、插座、开关、用电器。
（2）开关与电灯联。
（3）插座与电灯及各用电器之间是联。
（4）电能表串联在干路，保险丝也是串联的。
5．某出厂的电能表标有“220V 10（20）A”字样，其中“220V”代表，“10A”代表，“20A”代表。
6．一旦电路出现或时，会使电路中大大增加，电线发热，这样不仅损坏用电器，严重时还可以引起火灾，因此必须有保护装置。
常见的保护装置有和。
7．熔断器一般有封闭式熔断器和敞开插入式熔断器两种。
封闭式熔断器的保险丝被封闭在玻璃管内，插入式熔断器的保险丝装在盒盖上。
当电路中电流过大时，保险丝自动，排除故障并换上新后，电路才可继续工作。
保险丝一般由较低的金属合金制成。
当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。
选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。
家庭电路中不选用铜丝或铁丝代替保险丝，因为在电流过大时，铜丝或铁丝一般不会，极易发生事故。
8．现在家庭中常用一种来代替闸刀开关和，当电流达到一定值时可以自动切断电路，从而起列保护电路的作用。
电路断开后，应先找出发生电路故障的原因，排除故障后再接通电路。
断路器应装在线上。
开关必须接在线上。
9．为了安全，功率较大的用电器的插头应用插头（填”两脚”或“三脚”）。
这样做的目的是一旦用电器的（填“火”或“零”）线的绝缘层破坏，与火线相接触的金属壳上就有V的电压，人与之接触就有触电危险，但是外壳通过插头接地时，电流会先流入（填“大地”或“人体”）。
此时由于家庭电路中的电流过大而使断路器自动断开，切断电路。
因此，接地线是用电器的安全线。
题型一家庭电路连接1．如图是家庭电路的一部分，则（）A．元件“l”是电能表，“2”是熔断器，“3”是闸刀开关B．元件“1”、“2”、“3”连接顺序错，应为“2”、“1”、“3”C．图中元件“5”接错D．图中电路元件连接完全正确2．如图家庭电路连接正确，各元件均正常，有关说法正确的是（）A．洗衣机接人三孔插座后电灯与洗衣机是串联的B．洗衣机接人三孔插座能使洗衣机金属外壳接地C．闭合开关时，人接触B点或C点都可能引起触电D．断开开关时，A、B两点都能使测电笔氖管发光题型二家庭电路故障1．小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（）A．电灯灯丝断了B．cd间某处断路C．ab之间某处断路D．开关处短路2．如图，某电工检查电路故障时，发现开关闭合后，灯L不亮。
用测电笔测试C、D处时，发现两处都能使氖管发光，而测试A、B处时，只有在A点时氖管发光，则故障可能是（）A．火线、零线短路B．零线没有接地C．B、C之间某处断路D．灯L短路题型三实验探究1．如图是小字家的照明电路的部分电路图。
（1）该电路中接错的元件是。
（填元件符号）（2）一天，小宇发现灯L不亮了，而灯泡没坏。
于是他闭合开关S1，用测电笔分别测试a、b…f各点，发现测试a、b、c三点时测电笔氖管发光，而测试d、e、f时不发光。
这说明两点间发生了，于是他很快修好了该电路。
（3）星期六晚上，小宇正在家里看电视，突然电灯、电视机都停止工作，聪明的小宇立刻用测电笔进行测试。
他测出家里的插座的两个孔都能使氖管发光，小宇感到很纳闷。
请你帮他分析一下，其原因可能是。
2．晚上小刚在家学习时，突然他所在房间的电灯不亮了，而其他房间的电灯正常亮。
他发现灯丝断了，就决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根接线使氖管发光。
（1）请你帮他分析该电灯的工作电路有什么问题？会带来什么危害？（2）你知道这盏电灯与其他房间的电灯是怎样连接的吗？这样连接有什么好处？一、选择题1．家庭电路中安装熔断器（其中装有熔丝，俗称“保险丝”），它的作用是（）A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路2．如图所示是用测电笔辨别火线和零线时的几种用法，其中正确的是（）甲乙丙丁A．甲和丙B．甲和乙C．丙和丁D．乙和丙3．右图所示的是一种常用的断路器，也叫空气开关。
若空气开关跳起后，复位，又立刻跳起，这不可能是（）A．电路中有短路现象B．电路中出现了断路现象C．电路中总电流过大D．空气开关的额定电流过小4．从进户线到用电器之间应装有闸刀开关、电能表和熔断器，安装的正确顺序是（）A．电能表、闸刀开关、熔断器B．闸刀开关、电能表、熔断器C．闸刀开关、熔断器、电能表D．熔断器、闸刀开关、电能表5．家庭电路中的保险丝断了，不能用铜丝代替，其原因是（）A．铜丝的密度大B．铜丝的熔点高C．铜丝太硬D．铜丝的电阻太大6．熔丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是（）A．熔丝的特点是电阻比较大，熔点比较高B．家庭应根据具体用电需要，选用相应规格（额定电流大小）的熔丝C．家庭选用的熔丝越粗越保险D．在熔丝熔断后，可以用铜丝、铁丝代替熔丝7．三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（）A．使插头的造型更美观B．插入插座更稳固C．有利于区分火线与零线插脚D．插入插座时，确保用电器外壳先接地8．如图所示的家庭电路中，闭合开关后灯泡不亮。
用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
用试电笔检测A点氖管发光，检测B点氖管不发光。
发生这一现象的原因可能是（）A．灯泡短路B．灯丝断了C．开关接触不良D．插座短路9．在家庭电路中，下列说法正确的是（）A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中增加用电器时，换上足够粗的保险丝即可D．电路中电流过大的原因之一是用电器发生短路10．如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连人电路如图乙所示。
下列说法正确的是（）A．灯和插座是串联的B．灯和插座是并联的C．开关只控制插座D．开关同时控制灯和插座二、填空题11．在照明电路中，各盏灯之间、灯与其他用电器之间应该是联，电键与灯，用电器之间是联。
12．下列有关家庭电路说法不正确的是。
A．断路器应连在火线上；B．各用电器和插座之间是并联连接的；C．断路器连在电能表前面；D．断路器并联连在电路中；E．开关应与零线相连；F．开关和所控制的用电器是并联连接的。
13．家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是联。
如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S断开时，站在地面上的人用手接触电路中的A点（填“会”或“不会”）触电。
三、实验、简答题14．如图所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。
15．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（填“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路。
（2）L0正常发光，说明该支路。
（3）L0发光呈暗红色，说明该支路。
1．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。
下图所示的4幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）A B C D2．将图中带开关的电灯正确地连接到家庭电路中，应将（）A．a端接火线，b端接零线B．b端接火线，a端接零线C．a、b两端都接在火线上D．a、b两端都接在零线上3．如图所示，电工检查电路故障时，发现开关闭合后，灯L不亮，测电笔测A、B、C处时，发现3处都能使氖管发光，而测试D处时，氖管不发光，则故障可能是（）A．火线、零线间短路B．零线与进户线断开C．C、D之间断开D．灯L的灯丝烧断4．小宇同学准备检查新建房屋的生活用电线路安装是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下来，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断下列正确的是（）A．线路安装不正确，电路中有短路B．线路安装不正确，电路中有断路C．线路安装完全正确，因为灯泡正常发光D．仅由此，不能判断线路是否有问题5．小茜家新购住房刚装修完毕，家中部分照明电路如图所示。
验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试左面的孔时测电笔才发光D．只有测试右面的孔时测电笔才发光6．如图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关。
对此电路，下列说法不正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装开关，乙处应装电灯C．电路中使用的用电器增多时，通过保险丝的电流就增大D．电路中使用的用电器增多时，保险丝熔断的可能性就变大7．如图所示，请用笔画线代替导线，将图中元件接人家庭电路中，要求；①开关控制电灯；②三孔插座单独接人。
8．小明晚上在家复习功课时，突然他房间的电灯不亮了而其他房间的电灯都正常。
（1）他确定这盏电灯与其他房间的电灯是联，经检查故障出现在灯丝，则这盏电灯的灯丝出现（填“短路”或“断路”）。
甲乙（2）小明决定换一个新灯泡，他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图（填“甲”或“乙”）的情况，这种情况（填“容易”或“不容易”）触电。
（3）小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的猜想是合理的。
（填序号）序号猜想1 火线断路2 火、零线短接3 火线与电冰箱的金属外壳接触4 电冰箱的金属外壳接了地线。
