矿井火灾束管监测系统在石港公司的应用(通用版)

束管监测系统在某某某某防灭火中的应用随着科技的不断进步，关于火灾防控技术的研究也取得了很大的突破。

束管监测系统是一种新型的防火系统，通过实时监测和检测火源，能够及时发现火灾，并采取相应的措施进行扑救。

本文将重点探讨束管监测系统在某某某某防灭火中的应用。

一、束管监测系统的工作原理束管监测系统是一种基于先进的光纤技术和传感器技术，通过在建筑物内部埋设光纤和传感器，实现对火源的实时监控。

该系统采用的传感器能够对温度、烟雾和有害气体等指标进行监测，一旦监测到异常情况，系统会自动发出警报，并通过网络传输系统将信息发送给相关人员。

二、束管监测系统的优势1. 实时监测：束管监测系统能够实时监测火源的变化情况。

相比传统的防火系统，该系统可以更早地发现火源，提高了火灾的检测速度。

2. 高精度测量：束管监测系统采用先进的传感器技术，能够实现对火源各项指标的高精度测量。

这一特点可以帮助消防人员更准确地判断火灾的严重程度，采取有效的灭火措施。

3. 极低误报率：束管监测系统的传感器经过精心设计和测试，具有极低的误报率。

该系统可以有效排除一些误报因素，避免因误报而对正常运营造成不必要的干扰。

4. 网络传输：束管监测系统采用网络传输技术，可以将火灾信息及时传递给有关人员。

这对及时发现火源、通知人员、扑灭火灾起到了至关重要的作用。

三、某某某某是一个大型商业综合体，每天有成千上万的人员在此工作、购物和娱乐。

为了确保人员的生命安全和资产的保护，该商业综合体引进了束管监测系统，并将其应用于防灭火领域。

1. 实时监测火源：束管监测系统通过埋设在建筑物内部的光纤和传感器，能够实时监测火源的变化情况。

一旦监测到火源，系统会立即发出警报，通知消防人员进行救援。

2. 高精度测量：束管监测系统可对火源温度、烟雾和有害气体等指标进行高精度测量。

这对于判断火灾的严重程度、选择合适的灭火手段具有重要意义。

3. 远程监控：束管监测系统还可以通过网络传输技术，将火灾信息远程传送给相关人员。

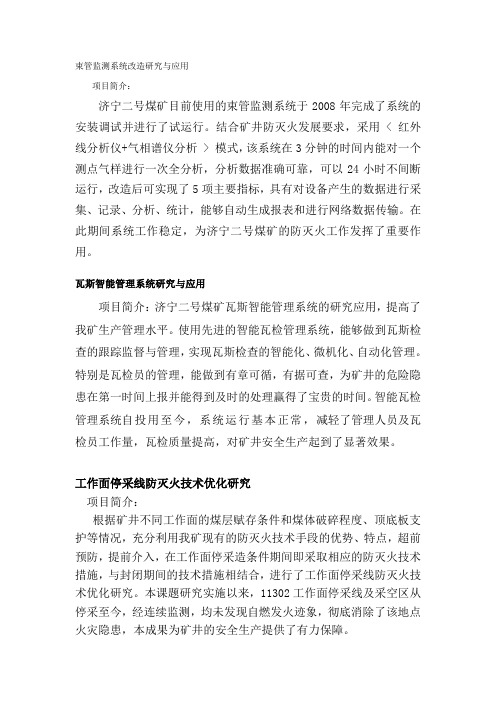

束管监测系统改造研究与应用
项目简介：
济宁二号煤矿目前使用的束管监测系统于2008年完成了系统的安装调试并进行了试运行。

结合矿井防灭火发展要求，采用 < 红外线分析仪+气相谱仪分析 > 模式，该系统在3分钟的时间内能对一个测点气样进行一次全分析，分析数据准确可靠，可以24小时不间断运行，改造后可实现了5项主要指标，具有对设备产生的数据进行采集、记录、分析、统计，能够自动生成报表和进行网络数据传输。

在此期间系统工作稳定，为济宁二号煤矿的防灭火工作发挥了重要作用。

瓦斯智能管理系统研究与应用
项目简介：济宁二号煤矿瓦斯智能管理系统的研究应用，提高了我矿生产管理水平。

使用先进的智能瓦检管理系统，能够做到瓦斯检查的跟踪监督与管理，实现瓦斯检查的智能化、微机化、自动化管理。

特别是瓦检员的管理，能做到有章可循，有据可查，为矿井的危险隐患在第一时间上报并能得到及时的处理赢得了宝贵的时间。

智能瓦检管理系统自投用至今，系统运行基本正常，减轻了管理人员及瓦检员工作量，瓦检质量提高，对矿井安全生产起到了显著效果。

工作面停采线防灭火技术优化研究
项目简介：
根据矿井不同工作面的煤层赋存条件和煤体破碎程度、顶底板支护等情况，充分利用我矿现有的防灭火技术手段的优势、特点，超前预防，提前介入，在工作面停采造条件期间即采取相应的防灭火技术措施，与封闭期间的技术措施相结合，进行了工作面停采线防灭火技术优化研究。

本课题研究实施以来，11302工作面停采线及采空区从停采至今，经连续监测，均未发现自燃发火迹象，彻底消除了该地点火灾隐患，本成果为矿井的安全生产提供了有力保障。

火灾束管监测系统矿井火灾束管监测系统一、矿井火灾束管监测系统的用途：为确保矿井安全生产，需设一套火灾束管监测系统对井下重点区域的气体成份进行分析、判断、预测，为提前的干预提供准确的数据支持。

该系统广泛适用于大、中、小各类煤矿自然火灾预报和防治工作。

对井下重点区域的CO、CO2、CH4、O2等气体浓度通过红外分析仪进行24小时连续循环监测分析，C2H6、C2H4、C2H2、H2、N2等气体的浓度通过气相色谱仪进行采样分析，经过对自燃火灾标志气体的确定和分析，及时预测预报发火点的温度变化，为煤矿自然火灾和矿井瓦斯事故的防治工作提供科学依据。

二、矿井火灾束管监测系统的组成：本系统主要由三部分组成：1）气体采样子系统：主要完成井下气体的采集和气体样本地面输送的自动控制。

包括：井下束管系统、真空泵机组、采样泵、分路控制箱、采样控制箱等。

2）气体分析子系统：主要完成气体样本组分的精确测量。

包括：连续在线红外分析仪、气相色谱仪、顺磁氧分析仪及相关配套装置等。

3）数据处理和共享子系统：主要完成测定数据的获取、存储、分析；束管采样控制、管路维护控制等的软件系统；专业化的测量数据辅助分析和数据Web共享所需的软件系统。

包括：系统控制工控机、数据库服务器、Web服务器、打印机、工作站、系统软件等。

火灾束管监测系统组成图(1张)三、矿井火灾束管监测系统的主要功能特点：第一：实现了对井下自燃标志气体的连续、在线分析。

矿井火灾束管监测系统对矿山各重点区域的CO、CO2、CH4、O2浓度通过红外分析仪进行24小时连续循环监测分析，C2H6、C2H4、C2H2、H2、N2等气体的浓度通过气相色谱仪进行采样分析，并将监测结果和采样气体组分存入数据库中，以报表、曲线、爆炸三角形、爆炸趋势四方图等形式在网上实时发布。

第二：系统采用适合煤矿使用的矿井气体在线式红外分析仪为核心的矿山气体在线监测系统。

1. 红外分析仪的检测器均从德国进口。

JSG8型束管火灾监测系统说明书JSG-8矿井火灾束管监测系统使用说明书西安森兰科贸有限责任公司警示请在使用本系统之前认真、详细的阅读本说明书．严格按照本说明书进行使用操作．如有问题及时与我公司联系目录第一章JSG-8型矿井火灾束管监测系统简介 (3)1.1概述 (3)1.2系统特点 (3)1.3主要功能 (4)1.4系统主要参数 (4)1.5运行环境 (4)第二章系统工作原理及相关知识 (5)2.1系统组成 (5)2.2系统工作原理 (5)2.3色谱分析有关知识 (5)2.4束管工作机理 (6)第三章技术特征 (7)3.1测定成份： (7)第四章尺寸重量 (7)4.1外型尺寸 (7)4.2重量： (7)第五章系统的安装与启动 (7)5.1系统的安装 (7)5.2启动与操作 (8)第六章系统操作 (9)6.1软件安装 (9)6.2用户登录 (14)6.3束管流程控制操作 (14)6.4建立层次谱图库目录框架 (19)6.5谱图采集与处理操作 (19)6.6计算校正因子操作 (22)6.7单点校正法（单点外标或单点内标）操作 (23) 6.8打印分析报告操作 (24)6.9数据库操作 (24)第七章系统常见问题及解决方法 (25)7.1色谱分析仪常见故障与排除方法 (25)7.2系统控制常见故障与排除方法 (32)第八章安全保护装置及事故处理 (36)第九章保养与维护 (36)9.1操作前准备工作 (36)9.2启动与操作 (36)第十章运输、贮存 (37)第十一章开箱及检查 (37)第十二章其它 (38)12.1保证 (38)12.2售后服务 (38)第一章 JSG-8型矿井火灾束管监测系统简介1.1概述JSG-8型矿井火灾束管监测系统，是我公司研制的新一代监测预报井下自然火灾的新产品。

系统在微机控制下可将井下监测地点的气体，通过束管连续不断的抽至井上气相色谱仪中进行精确分析，实现对C0、C02、CH4、C2H4、C2H6、C2H2、02、N2等气体含量的在线监测，其分析结果用实时监测报告、分析日报表两种方式提供给有关人员的同时，自动存入数据库中，以便今后对某种气体含量的变化趋势进行分析，预报煤炭自燃的趋势；预测预报发火点的温度变化，在不进行束管监测时，可由人工进样进行一般的气体分析，直接输出分析报告和谱图，鉴定矿井瓦斯等级，校验瓦斯监测仪的准确性等方面提供科学的依据。

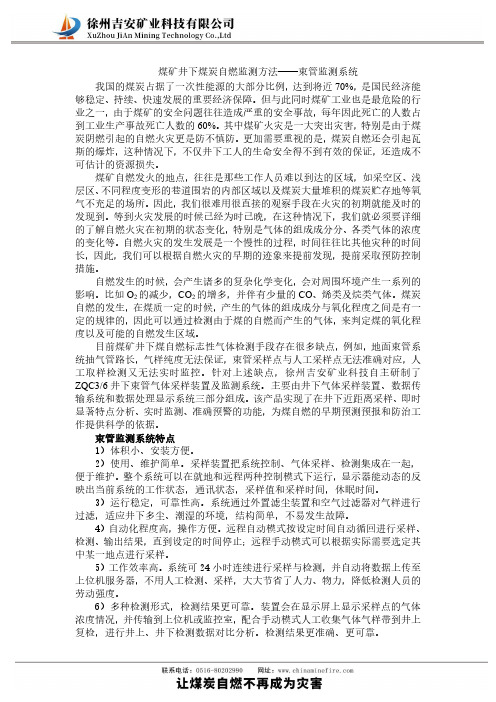

煤矿井下煤炭自燃监测方法——束管监测系统我国的煤炭占据了一次性能源的大部分比例，达到将近70%，是国民经济能够稳定、持续、快速发展的重要经济保障。

但与此同时煤矿工业也是最危险的行业之一，由于煤矿的安全问题往往造成严重的安全事故，每年因此死亡的人数占到工业生产事故死亡人数的60%。

其中煤矿火灾是一大突出灾害，特别是由于煤炭阴燃引起的自燃火灾更是防不慎防。

更加需要重视的是，煤炭自燃还会引起瓦斯的爆炸，这种情况下，不仅井下工人的生命安全得不到有效的保证，还造成不可估计的资源损失。

煤矿自燃发火的地点，往往是那些工作人员难以到达的区域，如采空区、浅层区、不同程度变形的巷道围岩的内部区域以及煤炭大量堆积的煤炭贮存地等氧气不充足的场所。

因此，我们很难用很直接的观察手段在火灾的初期就能及时的发现到。

等到火灾发展的时候已经为时已晚，在这种情况下，我们就必须要详细的了解自燃火灾在初期的状态变化，特别是气体的组成成分分、各类气体的浓度的变化等。

自燃火灾的发生发展是一个慢性的过程，时间往往比其他灾种的时间长，因此，我们可以根据自燃火灾的早期的迹象来提前发现，提前采取预防控制措施。

自燃发生的时候，会产生诸多的复杂化学变化，会对周围环境产生一系列的影响。

比如O2的减少，CO2的增多，并伴有少量的CO、烯类及烷类气体。

煤炭自燃的发生，在煤质一定的时候，产生的气体的组成成分与氧化程度之间是有一定的规律的，因此可以通过检测由于煤的自燃而产生的气体，来判定煤的氧化程度以及可能的自燃发生区域。

目前煤矿井下煤自燃标志性气体检测手段存在很多缺点，例如，地面束管系统抽气管路长，气样纯度无法保证，束管采样点与人工采样点无法准确对应，人工取样检测又无法实时监控。

针对上述缺点，徐州吉安矿业科技自主研制了ZQC3/6井下束管气体采样装置及监测系统。

主要由井下气体采样装置、数据传输系统和数据处理显示系统三部分组成。

该产品实现了在井下近距离采样、即时显著特点分析、实时监测、准确预警的功能，为煤自燃的早期预测预报和防治工作提供科学的依据。

煤矿束管监测系统的应用与存在的问题矿井束管监测系统是一种有效的专用监测技术，可对井下有自然发火危险的地点进行全面监控，通过监测系统对采集的矿井火灾标志性气体分析，可以早期预测预报煤层自然发火状况，为矿井自燃火灾和瓦斯的防治工作提供科学依据。

1、束管监测系统原理及组成1．1原理束管监测系统通过地面抽气泵的运转，使束管管缆内为负压状态，监测地点的气体在大气压的作用下，将气体送至地面监测室，处于待检状态;当需要检测某一路气体时，则经过气路控制柜内三通电磁阀的切换，以及注气泵的运转，实现气体自动进样，然后再经过矿用气相色谱仪的分析，最终得出正确的分析结果。

应用气相色谱分析技术对煤层自燃升温过程中产生的多种标志性气体进行综合分析，预测预报煤层自然发火过程，达到定点、定量、定性、实时，连续循环监测的目的，从而掌握煤层自然发火的变化趋势，指导煤矿有针对性地采取相应的防灭火措施，达到早期预测预报煤层自然发火状态和启封火区的目的1．2组成束管监测系统主要由抽气泵、气路控制柜、气相色谱仪、气水分离器、矿用聚乙烯束管、采样器等组成。

1)矿用气相色谱仪。

色谱仪主要用来分析井下有害气体的浓度，目前色谱仪型束管监测系统主要分析的组分为O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2、H2等组分。

2)色谱工作站。

色谱工作站主要功能为采集色谱仪的分析数据、监控色谱仪运行状态、控制气路自动切换。

3)气路控制柜。

控制柜内有一定数量的三通电磁阀及相应的电控装置，通过三通电磁阀的切换实现管路的自动切换，从而将不同地点的气体送至气相色谱仪内进行分析。

4)抽气泵。

抽气泵主要将井下监测地点的有害气体通过束管抽至地面，然后通过气相色谱仪进行分析。

5)束管管缆。

束管管缆为空心的聚乙烯塑料管，具有阻燃抗静电作用，主要起到输送气体的作用，它需要通过国家安标检测，具有国家承认的煤矿安全标志证书及唯一的安全标志证号。

2、束管监测系统存在的问题及解决方案2．1存在的问题束管监测系统虽然已经发展了20多年，在实际的应用中仍然存在不少问题制约着束管监测系统的发展，一是管路维护问题，二是技术人员配备问题，三是管理层对该系统的重视问题。

火灾监控报警系统在煤矿中的应用摘要：目前矿井火灾监控报警系统最常用的是矿井自燃火灾束管监测系统，在实际应用中存在以下主要问题：首先由于需要将气样采集至地面进行分析，当束管管线较长时，束管抽出阻力大，使得气体抽出时间太长，导致实时性差；其次，自动化程度低，气相色谱仪每天使用前均需标定；第三，对技术人员素质要求高，检测人员的素质高低对监测结果影响较大；第四，火灾监测系统智能关联分析和综合评价预警能力差。

为解决目前煤矿束管火灾监测普遍存的实时性差、自动化程度低、对技术人员素质要求高，且火灾监测系统智能关联分析和综合评价预警能力差的缺点，以《煤矿安全规程》《矿井防灭火规范》、AQ6201-2006、AQ1029-2007等国家相关安全标准为业务指导，设计可视化、自动化、智能化的煤矿火灾监测系统，促进煤矿火灾监测系统的应用和发展。

关键词：火灾监控报警系统；煤矿；应用煤矿地面生产系统由煤炭加工、矸石处理、材料和设备输送等构成，其中地面煤炭加工系统有受煤、筛分、破碎、选煤、储存、装车等主要环节。

煤矿地面生产系统生产设备种类繁多，而且煤矿在生产和储运过程中产生大量可燃性粉尘，容易引发火灾事故。

火灾监控报警系统是一种安装在建筑物或其他场所，使人们能及早发现火情并采取有效措施控制和扑灭火灾的自动消防设备，是人们扑救火灾的有力工具，对于煤矿企业的安全生产起到了非常重要的作用。

1.火灾监控报警系统的构成火灾监控报警系统是根据煤矿地面生产系统的规模和建筑物的特点等因素建立起来的，通常由火灾探测器、手动火灾报警按钮、火灾声光警报器、分布式光纤测温系统、消防专用电话、消防应急广播、手动火灾控制盘、消防炮系统、火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防电源、可燃气体探测系统、电气火灾监控系统等组成。

1.火灾监控报警系统的意义火灾监控报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，同时显示出火灾发生的部位并发出警报信号，记录火灾发生的时间。

束管监测系统在煤矿防灭火中的应用矿井火灾是煤矿主要灾害之一，据不完全统计，我国自燃或存在自燃危险的矿井已占到60%以上。

当井下发生自燃时，产生的有毒有害气体或由此而引起的瓦斯爆炸等灾害，严重地威胁着工人的生命安全；由于自燃火灾封闭或烧毁了井下设备、冻结了大量宝贵的煤炭资源，破坏矿井开采部署，缩短矿井服务年限，每年给国家带来数十亿元的经济损失。

煤层自燃火灾监测与早期预报是矿井自燃火灾预防与处理的基础，是矿井防灭火的关键。

目前，煤层火灾的监测主要有煤矿自然发火束管监测系统、煤矿安全监控系统和人工检测三种手段，安全监控系统可以连续监测CO（一氧化碳）、CO2（二氧化碳）、O2（氧气）等环境参数，根据这些环境参数的变化进行煤层火灾的预报；人工检测主要由人工直接在各测点进行气体检测，取样工作量大，间隔时间长，不能连续实时进行检测。

而束管监测系统是一种煤炭自燃发火指标气体有效监测的专用技术，能够实时反映具有自燃危险区域的各种有害气体变化趋势，为矿井管理人员及时掌握井下各监测点的气样参数变化，有的放矢地采取预防煤层自燃火灾的措施，从而避免煤炭自燃事故的发生，确保矿井安全生产。

束管监测系统能实现24h不间断连续监测井下气体和通过井下取样地面分析化验，且该系统具有性能稳定、功能齐全、自动化程度高、灵敏度高等优点，在防灭火预测预报方面得到了良好应用，对采空区、回风巷、采煤工作面及上隅角等可能自燃发火地点有很好的技术指导作用，在煤矿防灭火管理工作中有很大的应用前景，可推广使用。

一旦发现煤炭有自燃征兆，可以采用徐州吉安研发的普瑞特防灭火技术，该技术集凝胶、黄泥灌浆、三相泡沫、氮气和阻化剂的防灭火优点于一体，特别是继承了泡沫的扩散性能和凝胶良好的固水特性。

一方面，水浆生成泡沫之后，缓慢形成凝胶，能把大量的水固结在凝胶体内，避免了浆液中大量水流失或者溃浆的缺点，大幅度提高了浆水在采空区里的滞留率；另一方面，形成的凝胶能以泡沫为载体对采空区的高、中、低位火源或浮煤大范围全方位的覆盖，且能固结90%以上水分并形成凝胶层，防火时能持久保持煤体湿润并隔绝氧气，灭火时能长久地吸热降温，防止火区复燃。
