管道手册

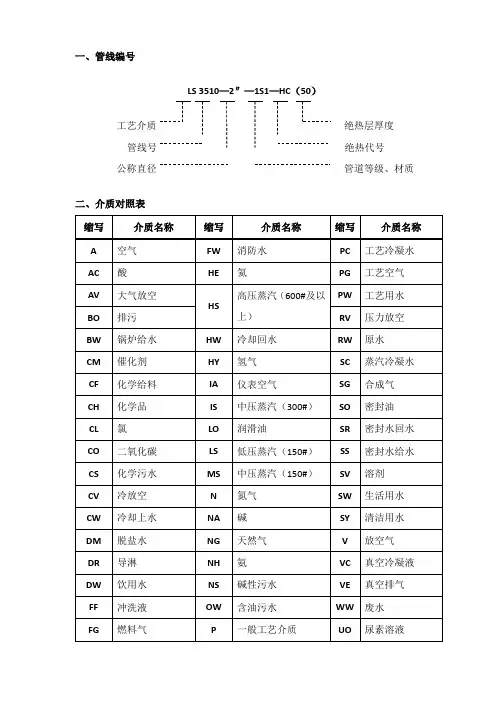

一、管线编号LS 3510—2″—1S1—HC （50）工艺介质绝热层厚度 管线号 绝热代号 公称直径 管道等级、材质二、介质对照表三、管道等级四、各等级管道适用范围五、绝热代号六、缩写词说明七、管道壁厚系列表（见表1）八、管道空视图常用缩略语九、管道材料色标十、焊材选用表十一、KBR垫片代号4 D F 1垫片结构类型，见表1 垫片填充材料，见表4垫片厚度，见表2 垫片基本材料或夹套材料，见表3查表1至表4，4DF1规定的垫片为：非石棉填充平环金属缠绕垫，基本材料为18Cr-8Ni不锈钢带，碳钢定位环，用于突台平面法兰，尺寸按ASME 。

表1 第一个代号垫片结构类型和垫片尺寸标准表2 第二个代号—垫片厚度表 3 第三个代号—垫片基本材料或夹套材料表4 第四个代号—垫片填充材料表 5 – KBR垫片代号实例说明十二、KBR螺栓代号B B8螺栓型式，见表1 KBR螺栓类型，见表2上例表示为单头螺栓，材料为非稳定的18Cr-Ni AISI 304SS。

螺栓型式前缀代码规定见表1。

KBR螺栓类型及其材料尺寸规范和适用于各种类型螺栓的螺母及其材料尺寸规范见表2。

表1 螺栓型式前缀代码表 2 材料规范十三、管道试压盲板试压用插入式盲板最小厚度（毫米）十四、支管连接规定十五、管道基本识别色十六、管道焊缝检验等级表注：Ⅲ类碳钢焊缝为氩弧打底、壁厚小于32mm或坡口钝边由机械加工时均按25%比例抽查，否则按100%检验。

25%检查时如发现不合格缺陷，则加照同规格焊缝3张。

如经KBR书面同意，可用超声波检测代替X射线检测。

当焊缝表面条件适合时，磁粉探伤可用渗透探伤代替。

支管焊缝包括主管与加强板的焊缝、支管与加强板的焊缝及主管与支管的焊接焊缝，但不包括对接焊缝和法兰焊缝。

螺纹联接的密封焊视为承插焊。

如果整条焊缝均已进行X射线检测，则不再进行磁粉或渗透探伤。

聚乙烯管道安装操作手册随着我国塑料工业的发展, 聚乙烯管道以其重量轻﹑耐腐蚀﹑韧性好﹑内壁光滑﹑可焊接等优势,在我国已广泛应用与给排水﹑燃气﹑化工等领域。

由于聚乙烯管道在我国的发展时间不长，生产﹑施工经验不足，为了保证安装质量，完善我们的产品，我们制定这本《聚乙烯管道安装操作手册》。

聚乙烯管的连接方法主要有两种：一类是热熔连接，另一类是机械式连接。

其中应用最广泛的是热熔连接。

热熔连接又分为热熔对接连接、热熔承插连接以及用电阻丝加热的电熔连接三种方式。

而机械连接通常就是指用法兰连接。

一、热熔承插连接Dn63以下小管径管推荐使用热熔承插连接的方式。

目前我们公司使用的连接设备主要为RJQ63型熔接器（功率800W配￠20、25、32、40、50、63模头），操作步骤如下：1、根据待连接管材的管径选择相应的加热模头，并固定在熔接器上。

2、接通电源（注意：电源必须带有接地保护线！）红色加热指示灯亮，等待红灯熄灭，绿色指示灯亮，再等带红灯再次点亮，表明熔接器电加热块进入自动控温状态，可以开始操作。

注意：在自动控温状态，红、绿灯会交替点亮，这说明熔接器处于受控状态，不影响操作。

3、将管材和管件同时无旋转推进加热模头内，达到加热时间后立即把管材与管件从模头上取下，迅速无旋转地直接均匀插入到所需深度，使接头处形成均匀凸缘。

连接相关参数见表1：二、热熔对接连接管径在Dn63以上管材的连接通常采用热熔对接连接方式。

连接是使用专用对接设备。

目前我们使用的是无锡八达塑管熔接设备厂生产的SHD系列对接机。

主要有SHDS110/40、SHD250/110、SHD450/280、SHD630/400几种规格的热熔对接设备。

各种设备的主要性能参数可以从每台设备的《产品说明书》中查到。

（一）、对接原理管材经相应机具切削、加热，使塑管断面熔化。

在一定的压力作用下，使熔化表面接触，从而达到焊接的目的。

由于采用本材焊接，且在焊接过程中形成双环焊缝，形成加强圈，因此其焊缝强度可超过本体。

管道工程施工文件手册第一章绪论一、编制目的为了规范管道工程的施工管理程序，提高工程质量和安全生产水平，减少施工中可能出现的安全事故和质量问题，制定本施工文件手册。

二、适用范围本手册适用于管道工程的施工管理，包括管道布置、管道铺设、管道连接、管道试压、管道清洗、管道喷涂、管道防腐、管道安装、管道保温、管道通风等各项施工内容。

三、术语和定义1. 管道工程：指输送流体（气体、液体、固体颗粒物等）的管道系统。

2. 施工单位：指负责管道工程施工的单位。

3. 监理单位：指负责管道工程施工监理的单位。

第二章管道工程施工管理程序一、施工前准备1. 施工单位应在施工前完成对施工现场的勘察和测量，确保施工现场的地形、地质和地下管线布局清楚，避免施工过程中出现不必要的事故和损失。

2. 施工单位应根据设计图纸和施工方案，组织编制详细的施工组织设计书和安全生产施工方案，明确施工的步骤、方法和措施，提前做好各种施工准备工作。

3. 施工单位应在施工前对施工人员进行安全生产、技术操作等方面的培训和教育，确保施工人员具备相关的技能和知识，保证施工过程中的安全和质量。

二、施工过程控制1. 施工单位应按照设计图纸和施工方案的要求，组织施工人员进行管道布置、管道铺设、管道连接、管道试压、管道清洗、管道喷涂、管道防腐、管道安装、管道保温、管道通风等各项施工作业，并按照规定的质量标准和安全操作程序进行操作。

2. 监理单位应对施工单位的施工过程进行全程监督和检查，确保施工过程中的质量和安全。

三、施工质量管理1. 施工单位应按照设计图纸和施工方案的要求，组织进行管道施工质量检查和验收，确保施工过程中的质量和工程结构的安全。

2. 监理单位应对施工单位组织的施工质量检查和验收进行抽查和监督，确保施工的质量和安全，及时发现和处理施工中的质量问题。

四、施工安全管理1. 施工单位应严格遵守安全生产法律法规，建立健全安全生产管理制度和操作规程，加强对施工人员的安全教育和培训，提高施工人员的安全意识和自我保护能力。

简明管道工手册“简明管道工手册”是一本专为管道工程师和安装人员编写的手册，主要介绍了各种管道系统的设计、安装和维护方法。

本手册涉及的管道种类繁多，包括了燃气管道、供水管道、公共排水管道等等。

下面我们就来具体了解一下这本手册的内容。

第一步：设计阶段管道系统的设计阶段是整个管道工程最为关键的一个环节。

在设计阶段，应该注意以下几点：1.合理规划管道的布局，尽可能减少管道长度和弯曲程度。

2.选择合适的管道材料，根据管道工程的具体情况选择PVC、钢、铜等材料。

3.计算管道的根数与尺寸，结合管道材质、工作压力等因素进行计算，保证管道的安全性和稳定性。

第二步：安装阶段在管道的安装阶段，应该注意以下几点：1.按照设计图纸要求进行管道的铺放，避免弯曲、捆扎和无序的堆放。

2.正确安装管道的支架，支架的间距需要合理，以保证管道的承受能力。

3.安装不锈钢法兰的时候，需要认真涂料，避免腐蚀。

4.管道的连接一定要注意安全保障，上手扭紧力度要合适，确保不漏水、不漏气。

第三步：维护阶段在管道的使用过程中，需要进行定期的维护和检查。

下面是一些管道维护的注意事项：1.定期清洗管道内部，去除杂物和积垢。

2.检查管道的支持结构，确保管道支撑稳固。

3.查看管道的压力和温度，确保管道稳定运行。

4.定期更换管道的阀门、法兰密封垫等易损件，以确保管道系统的完好性与安全性。

细心的读者可能已经发现，上面几步都是非常重要的，而且每一步都要十分认真对待。

所以，对于广大的管道工程师和安装人员来说，这本“简明管道工手册”是必备的工具书籍。

只有通过不断学习和实践，才能在管道工程中成为一名优秀的专业人员。
