火力发电厂汽水管道支吊架设计手册北京国电华北电力工程有限公司二○○七年二月前言在电站汽水管道的设计和安装中支吊架是一项相当重要的工作，随着机组容量和参数的提高，对支吊架的功能及型式也提出了新的要求，除承受管道自重的一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。
支吊架设计的好坏及结构型式选用的恰当与否将影响管道（特别是高温高压管道）的应力状态和管道的安全运行。
支吊架工厂化专业生产是电力工业高速发展的一个重要措施。
它不仅提高了劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。
本手册对西北电力设计院《火力发电厂汽水管道支吊架设计手册》（1983年版本）、《限位装置》（1993年版）、《补充部分》（1998年版）进行了重新组织和编排，并加入了原华北院《火力发电厂汽水管道支吊架设计手册》（1992年版）中部分内容。
其中螺纹吊杆的最大使用荷载按照GB/T 17116《管道支吊架》的规定执行；原各个手册中使用的A3（Q235-A）或A3F（Q235-A.F）的材料均统一改为Q235-B。
声明：未经北京国电华北电力工程设计院有限公司书面许可不得复制、泄漏给第三方或用于其他目的。
目 录编制说明 (Ⅰ)设计选用说明 (Ⅳ)安装施工说明 (Ⅶ)管部索引 ...................................................... S1 连接件索引 ................................................... S4 根部索引 ...................................................... S5 组装示意图 ................................................... F1 管部 (1)连接件 (75)根部 (99)附录 (159)一、焊接符号表 (159)二、螺纹吊杆允许载荷 (159)三、管道断面力学性质 (160)四、根部材料表 (162)五、弹簧系列特性数据表 (186)六、常用型钢特性数据表 (188)七、吊杆长度计算有关尺寸参考表 (198)编 制 说 明一、适用范围1．容量：600MW级及以下的机组。
华东电力设计院汽水管道支吊架手册使用说明总则支吊架的整体结构通常是由“管部”、“连接件”和“根部”三个部分所组成，管部、连接件和根部的结构型式均以标号方式表达其名称、结构型式、材料及规格，具本表示方式如下：第一单元：占两位数，用汉语拼音字母表示，代表管部、连接件和根部各零件和部件的名称，具体表示方式如下：第二单元：阿拉伯数字表示，代表管部、连接件和根部的结构型式管部：占一位数，除弯头支架外，通常表示为：“1”——代表≤555摄氏度各种介质温度下的管部结构；“2”——适用于无保温管道的管部结构；“3”——代表焊接式管部结构。
“4”——代表加强焊接式管部结构。
连接件：占一位数，代表各种连接件的结构型式。
根部：占两位数，奇数表示单槽钢的结构，偶数表示双槽钢的结构。
第三单元：占一位数，用汉语拼音字母表示，代表管部：与管道表面接触部分所使用的管部材料：“H”——代表合金钢；“R”——代表20号钢；当为A3钢时，则可省略不予表示。
连接件：代表：1．螺纹连接件的螺纹旋向，以字母“Z”代表左螺纹，右螺纹者则不表示：2．中部弹簧组件的支吊方式“A”——单吊板连接的弹簧；“B”——双吊架连接的弹簧；“C”——螺纹连接的弹簧。
3．未表示者则无要求。
根部：代表悬臂梁结构和简支梁结构与土建梁的支承方式：第四单元：用阿拉伯数字表示，代表：管部：管子的外径（毫米）连接件：1．拉杆及其附件和标准件的直径（毫米）和拉杆的长度（毫米）；2．弹簧编写及其冷态荷载（公斤力）；3．滚筒的直径（毫米）；4．其他连接件的编号。
根部：表示编号及支吊点距离（毫米）和主要型钢的长度（毫米）。
第五单元：占一位数，用汉语拼音字母表示，代表：管部：1．表示荷载等级：“Q”——轻荷载；“Z”——重荷载；“J”——减震支架管夹。
2．表示支架支座上的特殊要求，当支座上需要带有聚四氟乙烯板作滑动材料时，应注明有“F”字样。
连接件：表示支承底板的特殊要求，同“管部（2）”根部：空白。
火力发电厂汽水管道支吊架设计手册一、引言火力发电厂汽水管道支吊架设计是火力发电厂建设中的重要组成部分，具有着至关重要的作用。
在火力发电厂中，汽水管道是承载着巨大压力和热力的设备，因此其支吊架设计需要十分严谨和精准。
本文将从火力发电厂汽水管道支吊架设计的基本要求、设计原则、常见问题及解决方法等方面进行详细探讨。
二、基本要求1. 承受力：汽水管道支吊架的设计要求能够承受管道本身的重量，以及其中流体的重量和压力，确保管道在运行过程中不会出现位移或者变形。
2. 热膨胀：由于汽水管道在运行过程中会受热膨胀影响，因此支吊架设计需要考虑管道的热膨胀问题，减少热膨胀造成的影响。
3. 安全可靠：支吊架设计需要具备良好的安全性和可靠性，确保在各种特殊情况下，如地震、台风等自然灾害，管道能够正常运行并不会造成人员伤亡或者设备损坏。
三、设计原则1. 合理布局：在设计支吊架时，需要根据汽水管道的布局和走向，合理地设置支吊架的位置和数量，保证整个管道系统能够稳定地受力。
2. 选材精准：在支吊架的材料选用上，需根据管道的工作条件和环境特点，选择合适的材料，如钢材和橡胶制品等，以确保支吊架能够承受住各种外界作用力。
3. 结构稳固：支吊架的结构设计需要稳固可靠，能够承受管道在运行过程中的各种力，包括静载、动载和风载等，保证管道系统的安全运行。
四、常见问题及解决方法1. 热膨胀问题：在管道运行过程中，由于温度变化，管道会出现热膨胀，导致支吊架的受力情况发生变化。
解决方法是在支吊架设计中考虑热膨胀因素，采用伸缩支架或者设置补偿器等措施。
2. 振动问题：管道在运行时会受到流体和设备振动的影响，需要在支吊架设计中加入减振措施，如设置减振器或者增加支吊架的刚度和强度。
3. 材料老化：支吊架作为长期承受载荷的设备，容易出现材料老化和疲劳断裂等问题，因此需要定期检测和维护，确保支吊架的可靠性和安全性。
五、个人观点和理解火力发电厂汽水管道支吊架设计是一个综合性的工程问题，需要考虑材料、结构、热力学等多个方面的因素。

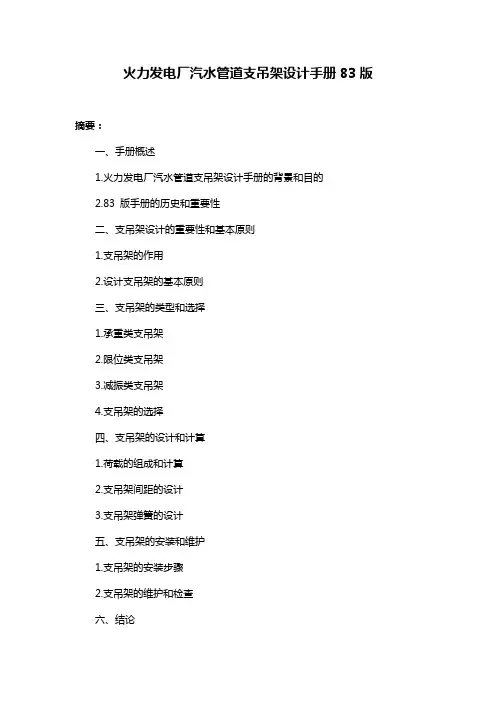

火力发电厂汽水管道支吊架设计手册83版摘要：一、引言二、汽水管道支吊架的作用与分类1.支承重量2.平衡介质反力3.限制位移4.防止振动三、汽水管道支吊架的设计原则与要求1.设计依据2.设计参数3.设计步骤4.设计注意事项四、汽水管道支吊架的类型与选用1.承重类：支架、吊架2.限位类：刚性吊架、导向支架、固定支座3.减振类：减振器、阻尼器五、汽水管道支吊架的安装与验收1.安装流程2.验收标准六、汽水管道支吊架的运行与维护1.运行注意事项2.定期检查与维护七、案例分析八、结论正文：一、引言火力发电厂汽水管道支吊架设计手册（83版）是一部针对汽水管道支吊架设计的专业手册。
它基于多年的现场设计经验，结合相关国家标准和规范编写而成，为工程师提供了一系列全面的管道支吊架设计方案和具体实施步骤。
本文将对其内容进行详细解读，以指导实际工程应用。
二、汽水管道支吊架的作用与分类1.支承重量：汽水管道支吊架首要作用是支撑管道的重量，确保管道在运行过程中稳定可靠。
2.平衡介质反力：管道内介质在流动过程中会产生反力，支吊架能有效平衡这些反力，防止管道变形。
3.限制位移：支吊架可以限制管道的位移，保证管道在热胀冷缩等情况下仍能正常运行。
4.防止振动：支吊架能有效减小管道在运行过程中的振动，提高系统的安全性。
三、汽水管道支吊架的设计原则与要求1.设计依据：设计应依据相关国家标准、行业规范以及工程实际情况进行。
2.设计参数：主要包括管道材料、管道直径、管道长度、运行温度、运行压力等。
3.设计步骤：包括初步设计、校核计算、确定型式、编制设计图纸等。
4.设计注意事项：要考虑管道的稳定性、安全性、经济性以及施工便利性等因素。
四、汽水管道支吊架的类型与选用1.承重类：主要包括支架、吊架，用于支撑管道的重量。
2.限位类：包括刚性吊架、导向支架、固定支座，用于限制管道的位移。
3.减振类：如减振器、阻尼器，用于减小管道的振动。
五、汽水管道支吊架的安装与验收1.安装流程：按照设计图纸和相关施工规范进行，确保安装质量。
火力发电厂汽水管道支吊架设计手册83版

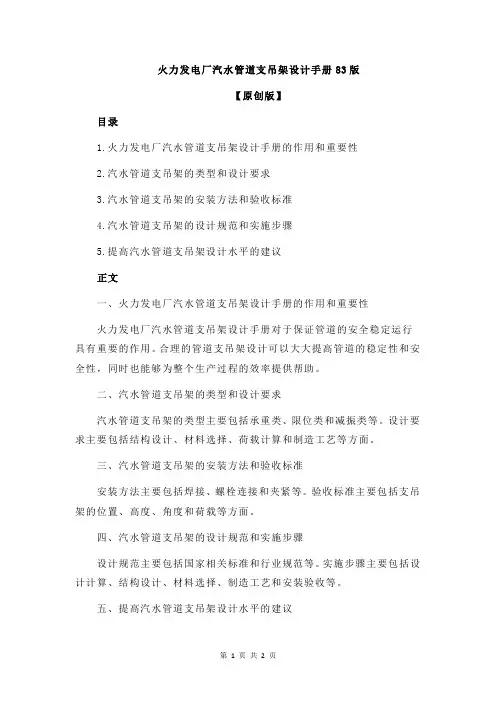

【原创版】
目录
1.火力发电厂汽水管道支吊架设计手册的作用和重要性
2.汽水管道支吊架的类型和设计要求
3.汽水管道支吊架的安装方法和验收标准
4.汽水管道支吊架的设计规范和实施步骤
5.提高汽水管道支吊架设计水平的建议
正文
一、火力发电厂汽水管道支吊架设计手册的作用和重要性
火力发电厂汽水管道支吊架设计手册对于保证管道的安全稳定运行具有重要的作用。
合理的管道支吊架设计可以大大提高管道的稳定性和安全性，同时也能够为整个生产过程的效率提供帮助。
二、汽水管道支吊架的类型和设计要求
汽水管道支吊架的类型主要包括承重类、限位类和减振类等。
设计要求主要包括结构设计、材料选择、荷载计算和制造工艺等方面。
三、汽水管道支吊架的安装方法和验收标准
安装方法主要包括焊接、螺栓连接和夹紧等。
验收标准主要包括支吊架的位置、高度、角度和荷载等方面。
四、汽水管道支吊架的设计规范和实施步骤
设计规范主要包括国家相关标准和行业规范等。
实施步骤主要包括设计计算、结构设计、材料选择、制造工艺和安装验收等。
五、提高汽水管道支吊架设计水平的建议
建议主要包括加强设计人员的技术培训、采用先进的设计软件和规范设计流程等方面。
总结起来，火力发电厂汽水管道支吊架设计手册对于保证管道的安全稳定运行具有重要的作用。
火力发电厂汽水管道支吊架设计手册83版摘要：一、手册概述1.火力发电厂汽水管道支吊架设计手册的背景和目的2.83 版手册的历史和重要性二、支吊架设计的重要性和基本原则1.支吊架的作用2.设计支吊架的基本原则三、支吊架的类型和选择1.承重类支吊架2.限位类支吊架3.减振类支吊架4.支吊架的选择四、支吊架的设计和计算1.荷载的组成和计算2.支吊架间距的设计3.支吊架弹簧的设计五、支吊架的安装和维护1.支吊架的安装步骤2.支吊架的维护和检查六、结论1.手册对支吊架设计的贡献2.支吊架设计在火力发电厂的重要性正文：一、手册概述火力发电厂汽水管道支吊架设计手册83 版，是一本针对火力发电厂汽水管道支吊架设计的实用工具书。
该手册基于多年现场设计经验结合相关国家标准和规范编写而成，旨在为工程师和技术人员提供指导和帮助，减少设计、安装和维护过程中可能出现的问题，提高系统的可靠性和安全性。
二、支吊架设计的重要性和基本原则在火力发电厂中，汽水管道支吊架的设计非常重要。
合理的设计可以保证管道的稳定性和安全性，同时也可以提高整个生产过程的效率。
设计支吊架时，需要遵循以下基本原则：1.支吊架的作用：支吊架主要用于支撑汽水管道的重量、平衡介质反力、限制位移和防止振动。
2.设计支吊架的基本原则：根据管道的重量、安装方式、工作环境等因素，选择合适的支吊架类型，确保支吊架的稳定性和安全性。
三、支吊架的类型和选择根据支吊架的作用和设计原则，支吊架可分为承重类、限位类和减振类。
在选择支吊架时，需要根据具体的使用环境和要求，选择合适的支吊架类型。
1.承重类支吊架：主要用于承受管道的重量和介质反力。
常见的承重类支吊架有支架和吊架。
2.限位类支吊架：主要用于限制管道的位移和防止管道振动。
常见的限位类支吊架有刚性吊架、导向支架和固定支座。
3.减振类支吊架：主要用于减少管道振动和降低噪音。
常见的减振类支吊架有减振器和阻尼器。
4.支吊架的选择：在选择支吊架时，需要考虑管道的重量、安装方式、工作环境等因素，确保支吊架的稳定性和安全性。
支吊架零部件目录使用说明-------------------------------------------------------------------------------------------------1 管部、连接件、根部索引----------------------------------------------------------------------------5 组装示意图----------------------------------------------------------------------------------------------11 管部-------------------------------------------------------------------------------------------------------16 连接件----------------------------------------------------------------------------------------------------63 根部-------------------------------------------------------------------------------------------------------88 附录一、焊接符号表----------------------------------------------------------------------------------------131二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131三、钢材基本许用应力-------------------------------------------------------------------------------131四、管道支吊架间接表-------------------------------------------------------------------------------132五、管道断面力学性质-------------------------------------------------------------------------------158六、根部材料表----------------------------------------------------------------------------------------160七、弹簧系列特性数据表----------------------------------------------------------------------------184八、常用武钢特性数据表----------------------------------------------------------------------------186九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192使用说明编制说明一、适用范围：1.容量：30万瓩及以下的机组。
华东电力设计院汽水管道支吊架手册使用说明总则支吊架的整体结构通常是由“管部”、“连接件”和“根部”三个部分所组成，管部、连接件和根部的结构型式均以标号方式表达其名称、结构型式、材料及规格，具本表示方式如下：第一单元：占两位数，用汉语拼音字母表示，代表管部、连接件和根部各零件和部件的名称，具体表示方式如下：第二单元：阿拉伯数字表示，代表管部、连接件和根部的结构型式管部：占一位数，除弯头支架外，通常表示为：“1”——代表≤555摄氏度各种介质温度下的管部结构；“2”——适用于无保温管道的管部结构；“3”——代表焊接式管部结构。
“4”——代表加强焊接式管部结构。
连接件：占一位数，代表各种连接件的结构型式。
根部：占两位数，奇数表示单槽钢的结构，偶数表示双槽钢的结构。
第三单元：占一位数，用汉语拼音字母表示，代表管部：与管道表面接触部分所使用的管部材料：“H”——代表合金钢；“R”——代表20号钢；当为A3钢时，则可省略不予表示。
连接件：代表：1．螺纹连接件的螺纹旋向，以字母“Z”代表左螺纹，右螺纹者则不表示：2．中部弹簧组件的支吊方式“A”——单吊板连接的弹簧；“B”——双吊架连接的弹簧；“C”——螺纹连接的弹簧。
3．未表示者则无要求。
根部：代表悬臂梁结构和简支梁结构与土建梁的支承方式：第四单元：用阿拉伯数字表示，代表：管部：管子的外径（毫米）连接件：1．拉杆及其附件和标准件的直径（毫米）和拉杆的长度（毫米）；2．弹簧编写及其冷态荷载（公斤力）；3．滚筒的直径（毫米）；4．其他连接件的编号。
根部：表示编号及支吊点距离（毫米）和主要型钢的长度（毫米）。
第五单元：占一位数，用汉语拼音字母表示，代表：管部：1．表示荷载等级：“Q”——轻荷载；“Z”——重荷载；“J”——减震支架管夹。
2．表示支架支座上的特殊要求，当支座上需要带有聚四氟乙烯板作滑动材料时，应注明有“F”字样。
连接件：表示支承底板的特殊要求，同“管部（2）”根部：空白。
火力发电厂汽水管道支吊架设计手册83版火力发电厂汽水管道支吊架设计手册83版火力发电厂是一种利用燃烧燃料产生热能，并将其转化为电能的工业装置。
而汽水管道作为火力发电厂中至关重要的组成部分，承担着输送燃料、冷却以及产生蒸汽的重要任务。
在这个过程中，管道支吊架的设计和安装变得至关重要，它们不仅需要确保管道的可靠性运行，还需要考虑到安全性和经济性。
1. 管道支吊架概述在火力发电厂的汽水管道系统中，支吊架是起到支撑和固定管道的作用，防止管道自由振动或超载产生不合理的应力。
它们通常由吊杆、吊件、支撑架和连接件等组成。
83版的火力发电厂汽水管道支吊架设计手册是一个权威的规范性文件，提供了关于管道支吊架设计与安装的详细指导和要求。
2. 火力发电厂汽水管道支吊架设计的要求在设计火力发电厂汽水管道支吊架时，需要考虑以下几个方面的要求：（1）荷载：支吊架需要能够承受来自管道和管道内介质的荷载。
这些荷载包括自重、介质重量、温度变化引起的热应力、震动和风力等。
（2）挠度：设计支吊架时需要考虑管道的挠度，以确保管道系统的稳定性和可靠性。
（3）膨胀补偿：由于管道在运行过程中会因热胀冷缩而引起长度的变化，因此支吊架的设计需要考虑膨胀补偿问题，以避免管道受到不必要的应力。
（4）安全性：火力发电厂是一个高温、高压、高腐蚀性的工作环境，支吊架的设计需要考虑安全因素，确保其能够在艰苦的工作条件下保持稳定，避免发生事故。
3. 火力发电厂汽水管道支吊架设计手册83版的内容火力发电厂汽水管道支吊架设计手册83版是一本详细的规范性文件，包含了如下内容：（1）支吊架的分类和构造形式：手册详细介绍了支吊架的分类和构造，包括固定支座、活动支座、固定吊杆、浮动吊杆和平衡吊杆等。
（2）设计原则和步骤：手册列举了火力发电厂汽水管道支吊架设计的基本原则和具体步骤，包括荷载计算、挠度计算、膨胀补偿计算以及支吊架选型等。
（3）安装要求和注意事项：手册指出了支吊架安装的要求和注意事项，包括安装的顺序、紧固扭矩的要求、各种连接件的安装方法等。

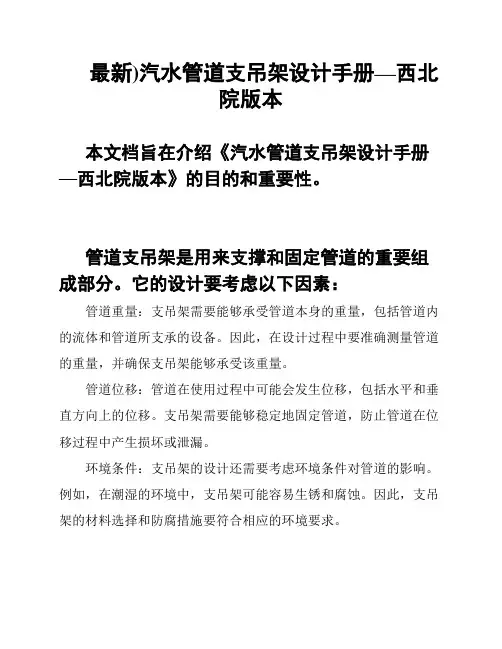

本手册作标准设计(修改本)用根据1983年5月20日水利电力部电力规划设计院(83)水电电规技字第39号文“关于发送一九八三年电力设计标准化计划项目的通知”，本手册应正名为“汽水管道支吊架标准设计”。
考虑到生产施工实践尚不充分，故定名为手册，并作“汽水管道支吊架标准设计”(修改本)使用，待在工程中总结经验并进行必要修改后再正式报此为标准设计。
水利电力部西北电力设计院一九八三年七月西安前言在电站汽水管道的设计和安装中支吊架是一项相当重要的工作。
随着机组容量和参数的提高，对支吊架的功能及型式也提出了新的要求：除承受管道自重的一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。
支吊架设计得好坏，及结构型式选用得恰当与否将影响管道(特别是高温高压管道)的应力状态和管道的安全运行。
支吊架工厂化专业生产是电力工业高速发展的一个重要措施。
它不仅提高了劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。
本手册系根据原电力部建设总局<80>火电技字第23号文和原电力部机械制造局<81>机计字第52号文下达的由我院负责，兰州电力修造厂配合的“火电厂汽水管道支吊架结构型式研究”项目进行编制的。
本手册的内容分两部分：第一部分：支吊架零部件及附录；第二部分：特殊用途支吊架装置(恒力支吊架、限位装置及减振器)支吊架零部件目录使用说明-------------------------------------------------------------------------------------------------1管部、连接件、根部索引----------------------------------------------------------------------------5组装示意图----------------------------------------------------------------------------------------------11管部-------------------------------------------------------------------------------------------------------16连接件----------------------------------------------------------------------------------------------------63根部-------------------------------------------------------------------------------------------------------88附录一、焊接符号表----------------------------------------------------------------------------------------131二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131三、钢材基本许用应力-------------------------------------------------------------------------------131四、管道支吊架间接表-------------------------------------------------------------------------------132五、管道断面力学性质-------------------------------------------------------------------------------158六、根部材料表----------------------------------------------------------------------------------------160七、弹簧系列特性数据表----------------------------------------------------------------------------184八、常用武钢特性数据表----------------------------------------------------------------------------186九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192使用说明编制说明一、适用范围：1.容量：30万瓩及以下的机组。
本手册作标准设计(修改本)用根据1983年5月20日水利电力部电力规划设计院(83)水电电规技字第39号文“关于发送一九八三年电力设计标准化计划项目的通知”，本手册应正名为“汽水管道支吊架标准设计”。
考虑到生产施工实践尚不充分，故定名为手册，并作“汽水管道支吊架标准设计”(修改本)使用，待在工程中总结经验并进行必要修改后再正式报此为标准设计。
水利电力部西北电力设计院一九八三年七月西安前言在电站汽水管道的设计和安装中支吊架是一项相当重要的工作。
随着机组容量和参数的提高，对支吊架的功能及型式也提出了新的要求：除承受管道自重的一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。
支吊架设计得好坏，及结构型式选用得恰当与否将影响管道(特别是高温高压管道)的应力状态和管道的安全运行。
支吊架工厂化专业生产是电力工业高速发展的一个重要措施。
它不仅提高了劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。
本手册系根据原电力部建设总局<80>火电技字第23号文和原电力部机械制造局<81>机计字第52号文下达的由我院负责，兰州电力修造厂配合的“火电厂汽水管道支吊架结构型式研究”项目进行编制的。
本手册的内容分两部分：第一部分：支吊架零部件及附录；第二部分：特殊用途支吊架装置(恒力支吊架、限位装置及减振器)支吊架零部件目录使用说明-------------------------------------------------------------------------------------------------1管部、连接件、根部索引----------------------------------------------------------------------------5组装示意图----------------------------------------------------------------------------------------------11管部-------------------------------------------------------------------------------------------------------16连接件----------------------------------------------------------------------------------------------------63根部-------------------------------------------------------------------------------------------------------88附录一、焊接符号表----------------------------------------------------------------------------------------131二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131三、钢材基本许用应力-------------------------------------------------------------------------------131四、管道支吊架间接表-------------------------------------------------------------------------------132五、管道断面力学性质-------------------------------------------------------------------------------158六、根部材料表----------------------------------------------------------------------------------------160七、弹簧系列特性数据表----------------------------------------------------------------------------184八、常用武钢特性数据表----------------------------------------------------------------------------186九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192使用说明编制说明一、适用范围：1.容量：30万瓩及以下的机组。
2.参数：主汽为555℃，给水为265℃及以下。
3.介质各类：汽、水(包括衬胶管)，油、气管道。
4.管径：按“汽水管道零部件典型设计”(东北院主编)规定的管道径系列。
二、本设计的内容：1.本设计分管部、连接件(包括弹簧组件、附件)及根部三部分。
三者之间可分别组合成各种型式的支吊架，一般能满足工程设计中的需要。
管部和连接件(包括弹簧组件、附件)由工厂集中加工成批生产。
而根部考虑到设计、加工、运输等方面的具体条件，目前可由现场修配部门根据设计要求自行配制。
2.管部、连接件、根部的型式、规格等用下列标号表示。
第一单元：为管部的分类，用一个汉语拼音字母表示。
D为吊架；Z为支架。
第二单元：为管部的结构型式，用一位或二位数字表示。
在数字后如带有A字为重载型，带有B字为特重载型。
第三单元：为管外径(取整数)第四单元：为该型式主要部件的材料t>450℃时，材料为12Cr1MoV，代号为“H”，450℃≥t>300℃时，材料为钢20，代号为“R”，t≤300℃时，材料为A3，代号为“S”第一单元：为连接件的分类，用一个汉语拼音字母表示。
L为连接件；T为弹簧组件；F为附件。
第二单元：为型式，用一位或二位数字表示。
第三单元：为该型的序号或吊杆直径，弹簧号。
第一单元：为根部的分类，用一个汉语拼音字母G和一位数表示。
G1表示“直接吊”类，G2表示“悬臂梁”类。
G3表示“简支梁”类，G4表示“三角架”类。
G5表示“螺栓生根”类。
(本类型在第四单元后还带有括号，其数字为其它技术数据)。
第二单元：为根部的结构型式，用一位数字表示。
第三单元：为序号或吊杆直径。
第四单元：为技术数据，分子表示荷载点的距离，分母表示主要型钢的实际下料长度。
个别管部，连接件，根部型式在上述各标号的最后单元之后尚带有括号的其他技术数据，可参见各型式的标号示例。
3. 本设计所使用的单位如下：长度—毫米 荷载或力—公斤力 力矩—公斤力—米 重量—公斤力 特殊的单位由型式图中特别注明。
4. 各型式图中所使用的焊缝符号和说明可参见附录一。
设 计 选 用 说 明一、管部：1、 管部中各结构型式均注有适用范围，选用时应根据管道的介质温度，支吊要求合理选择。
2、 有些结构型式对不同介质温度的管道具有通用性，但各种温度使用的材料不同，允许荷载也各异。
因此在开列标号时应特别注意正确标明材料的代号和允许荷载能否满足设计荷载的要求。
3、 有些结构型式具有轻载和重载二种系列。
(如D2型和D2A 型)应根据管道的设计荷载正确选用。
4、 管部、连接件选用表中maz P 和根部jg P 系指管道在冷态或热态时最大允许荷载。
因此应按管道在不同的运行方式(包括冷、热态)下支吊架可能出现的最大结构荷载来选用。
5、 当设计荷载大于水平管单吊杆管部的允许荷载maz P 时，可采用特重型横担(D6B 型)或采用三孔吊板(L4型)连接。
6、 高温高压管道如需设置导向支架时，建议尽可能彩限位支架，以免管道承受过大的附加应力。
7、 固定支架的六个复原力，如不能完全符合本设计的规定时，必需进行强度验算后方能选用。
8、 管部的吊架，连接件与根部的吊架结构均已考虑了管道水平位移所产生的水平力的影响。
但管道水平位移量超过吊杆可偏移部分长度的1/20倍时，可将支吊架偏装并在工程图中注明偏装方向和偏装量。
当偏装仍不能满足时则应选用单向(或双向)滚动吊板(L9、L10型)连接。
9、 当管外径出现几种相近的尺寸时，本设计以其中最大的管径作为标准规格设计中如管径与本设计中的规格不同但相近时，则选用标准规格。
二、连接件：1、 管部与根部之间均采用螺纹连接，选用吊杆时应注意所有带螺纹的连接件除花兰螺丝L5和左右螺纹吊杆L2外，均为右螺纹。
2、 刚性吊架的吊杆直径可按管部结构型式的最大允许荷载确定，也可按吊架的设计荷载确定。
而弹簧的吊杆必需按弹簧组件要求的吊杆直径配置。
3、 吊杆的每节长度不得超过2米，选用时应首选彩标准长度(即L1或L2型吊杆中如需数根吊杆相接时，只允许其中一节为非标准长度。
吊杆的长度必需有跔的调节裕量，如吊架只需一件(长度又小于2米)吊杆时，也可直接用非标准件。
4、为避免螺纹连接发生松脱，在螺纹连接处均应装设扁螺母予以锁紧。
但花兰螺丝的左螺纹端可不装设扁螺母锁紧。
5、吊杆之间连接应彩吊杆螺纹接头。
在刚性吊架中如无可使吊杆自由活动的部件时，则可采用环形耳子L7和U形耳子L8相配作活动部件用。
6、刚性吊架中在吊杆的端头螺母与垫板之间一般应加设球(锥)面垫圈(F4)。
7、当管部与环形耳子连接而其螺栓直径大于环形耳子的尺寸D时，可改用双孔吊板连接。
8、管道支架的水平位移量超过滑动底板，导向底板允许的长度时，应考虑支架的偏装措施。
三、根部：1、根部中槽钢结构均系按普通热轧槽钢计算。
如以轻型槽钢代替，则应自行校核其强度。
2、各种根部结构均有一定的适用范围，当不能满足设计需要时，应根据实际受力情况复核强度(包括型钢和焊缝)如导向支架。
3、根部的生根焊缝系按下列原则设计计算：(1)在梁底生根的悬臂梁结构(如G22型)和简支梁(如G31型)的生根预埋件为钢板。
(2)在板肋底生根的悬臂梁结构(如G23、G24型)和简支梁(如G38型)的生根预埋件为不等肢角钢(只按长肢的焊缝进行计算)因此生根预埋件的大小、厚度应保证生根焊缝的长度和高度的要求。
否则应自行计算生根焊缝的强度。
4、在预制板结构上生根的吊架，其荷载大小应征得土键专业同意。
安装施工说明一、支吊架零部件包装运输可采用下列方式。
1.按管道系统分别装箱供货2.按零部件的型式、规格(不分管道系统)分别装箱供货。
