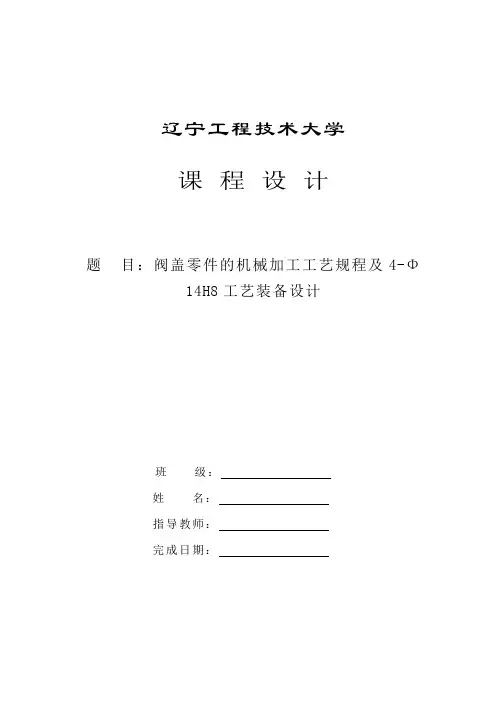

辽宁工程技术大学课程设计题目：阀盖零件的机械加工工艺规程及4-Φ14H8工艺装备设计班级：姓名：指导教师：完成日期：一、设计题目设计阀盖零件的机械加工工艺规程及4-Φ14H8工艺装备二、原始材料设计的要求包括如下几个部分：1．绘制零件图。
1张2. 绘制零件毛坯图。
1张3．编制零件的机械加工工艺卡片。
1套4．绘制夹具装配图（A0或A1）1张5．编写设计说明书（约5000——8000字）。
1份说明书主要包括以下内容（章节）（1）．目录（2）．摘要（中外文对照的，各占一页）（3）．零件工艺性分析（4）．机械加工工艺规程设计（5）．指定工序的专用机床夹具设计（6）．方案综合评价与结论（7）．体会与展望（8）．参考文献列出参考文献(包括书、期刊、报告等，10条以上)三、上交材料1.零件图1张2.毛坯图1张3.机械加工工艺过程卡片1张4.零件的机械加工工艺卡片1张5.夹具装配图6.夹具零件图1张7.设计说明书1份五、指导教师评语谢谢朋友对我文章的赏识，充值后就可以下载说明书，我这里还有一个压缩包，里面有相应的word说明书（加工工艺卡片和加工工艺过程卡片各一张）和CAD 图纸。
需要压缩包的朋友请联系QQ客服：1459919609。
下载后我可以将压缩包免费送给你。
需要其他设计题目直接联系！！！成绩：指导教师日期摘要设计“阀盖”零件的机械加工工艺规程及工艺装备，并绘制出调速杠杆零件图、毛坯图、夹具装配图，填写工艺卡片，编制课程设计说明书。
通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的基础。
本设计可以提高生产的效率，提高公司利润。
可以更精确的加工零件，也方便了操作者。
AbstractDesign: Design "valve cover" of mechanical parts and order processing technology and equipment, and spare parts to map out plans speed lever, rough maps, fixture assembly plans to fill in the card technology, the preparation of curriculum design specification.Design significance: the adoption of the curriculum design, the theory and practice of production, tempered their own analysis of issues, problem-solving skills, I am in the process of analyzing and solving independent parts Machinery Manufacturing Technology, a machine tool design Fixture for the typical process equipment, and improve the structure of design capability for future graduates to design their own future and will be engaged in the work of a adaptability training, thus laying a good foundation.目录序言 (1)1.零件的工艺分析及生产类型的确定 (2)1.1零件的工艺分析 (2)2.零件的生产类型 (2)二、选择毛坯，确定毛坯尺寸，设计毛坯图 (2)1.选择毛坯 (2)2.确定机械加工余量 (3)3.确定毛坯尺寸 (3)4.设计毛坯 (3)三、选择加工方法，制定工艺路线 (3)1.定位基准的选择 (3)2.零件表面加工方法的选择 (4)3.制定工艺路线 (4)四、工序设计 (5)1.选择加工设备与工艺装备 (5)2.确定工序尺寸（工序Ⅸ） (5)五、确定切削用量及基本时间（工序Ⅸ） (6)1.切削用量的计算 (6)2.基本时间t m的计算 (6)六、夹具设计 (7)1.定位方案 (7)2.夹紧机构 (7)3.导向装置 (7)4.夹具与机床连接元件 (8)5.夹具体 (8)七、设计体会 (8)参考文献 (9)序言机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。
机械制造技术课程设计任务书设计依据：设计零件质料：零件图一份零件年产量：2500件每日一班8小时，全年按300个工作日计设计任务根据所给的“端盖”零件，设计加工工艺规程及专用夹具设计。
原始资料被加工“端盖”零件图1张完成材料零件的零件图和三维图如下页目录一.序言 (4)二.零件图分析 (5)2.1零件的作用 (5)2.2零件的材料及其力学性能 (5)2.3零件的结构工艺分析 (5)三.确定毛坯、绘制毛坯简图 (6)3.1选择毛坯 (6)3.2确定毛坯尺寸公差及加工余量 (6)3.3绘制毛坯图 (7)四.工艺路线拟定 (8)4.1定位基准的选择 (8)4.1.1精基准的选择 (8)4.1.2粗基准的选择 (8)4.2加工方法的确定 (8)五.加工顺序的安排 (9)5.1工序的安排 (9)5.1.1机械加工工序 (9)5.1.2热处理工序 (9)5.1.3辅助工序 (9)5.2拟定加工工艺路线 (9)六.工艺设计 (10)6.1加工余量，工序尺寸，及其公差的确定 (10)6.1.1工序2,3中的粗铣端盖左右端面 (10)6.1.2工序8：钻-铰-精铰φ14孔 (11)6.2确定切削用量 (12)七.机械加工工艺过程卡 (13)八.参考文献 (13)九.小结 (14)一.序言机械制造技术基础课程设计是为我们在大学学完全部基础课、技术基础课、大部分专业课以及参加了生产实习之后提供的一次很重要的锻炼机会。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2 学会使用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。
设计说明本次机械设计制造工艺课程设计是在学完了机械设计制造理论课和一些专业课，是一个重要的教学环节。
是对所学课程一次深入的综合性的总复习，也是一次理论联系实际的适应性训练。
希望通过这次课程设计能锻炼自己的分析和解决问题的能力。
为以后的毕业设计及未来从事的工作打下一大良好的基础。
由于能力所限，设计中有许多不足之处，希望林教授给予指教。
一、零件的分析（一）产品零件图的分析端盖的零件图如下：零件图上主要技术要求有：（1）铸件不得有沙眼、裂纹。
（2）锐边倒角C1.5。
（3）调制处理220-240。
（4）材料HT 150（5）端盖零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准分析：（二）零件的结构工艺性分由端盖零件图可知，零件材料为灰铸铁HT150，该材料抗拉强度不小于120/MPa、硬度（HBW）105-157。
该材料强度不高，但其耐磨性、耐热性及减震性较好，使用于承受较小应力，要求耐磨、减震等零件。
改零件主要加工面为端盖上端凸起端面、端盖下端凸起端面、Ф90圆柱的右端面、Ф90圆柱的左端面、Ф52圆柱的左端面、Ф32H9左端圆柱孔、Ф55g6右端圆柱面、Ф90圆柱外圆面、Ф35右端圆柱孔、Ф16H7圆柱中心孔、3×M5-7H 深13孔深16螺纹孔、6×Ф6Ф12 深6沉头孔、倒角C1.5。
Ф90圆柱外圆面与Ф16H7圆柱中心孔的中心孔的同轴度为Ф0.04mm,加工时应保持一次装夹。
Ф90圆柱的右端面与Ф16H7圆柱中心孔的垂直度为Ф0.04mm，装夹是应校正是否同轴。
以保证端盖零件的啮合精度。
二、毛坯的确定（一）确定毛坯类型根据端盖零件图材料要求确定毛坯为灰铸铁HT150。
（二）确定毛坯的制造方法由题目的零件图可知生产批量为10件/年。
通过计算，该零件质量约为1.85Kg。
有附表1和附表2可知，生产类型为单件生产。
毛坯的制造方法选用砂型手工造型。
（三）查有关手册确定毛坯表面加工余量及公差参考附表3，改铸件的尺寸公差等级CT为11-13级，加工余量等级为H级。
摘要本次设计的主要内容是汽车法兰上的端盖加工工艺规程及4-φ9孔钻夹具的设计。
端盖是法兰盘上的一个零件，与其它零件配对使用，其主要加工表面及控制位置为03.0060+φ孔和012.0047.080--φ外圆。
由零件要求分析可知，保证03.0060+φ孔和012.0047.080--φ外圆尺寸的同时应该尽量保证其同轴度，这对于后工序装配和总成使用上来说都有重要影响。
所以，工序安排时，采取以φ108大外圆粗定位夹紧加工后，对012.0047.080--φ孔和012.0047.080--φ外圆分粗精加工同时成型。
因其粗糙度为Ra3.2，可直接车削满足。
对于钻4-φ9孔时，主要以03.0060+φ孔定位，两铣削端面限位，控制其自由度，以达到加工出来的产品满足要求并且一致性好的目的。
本文的研究重点在于通过汽车法兰端盖的工艺性和力学性能分析，对加工工艺进行合理分析，选择确定合理的毛坯、加工方式、设计高效、省力的夹具，通过实践验证，最终加工出合格的端盖零件。
关键词：端盖、加工工艺、钻孔、定位、夹具目录摘要 (2)1设计目的及背景 (4)2端盖零件的机械加工工艺过程分析 (4)2.1计算生产纲领、确定生产类型 (4)2.2零件的分析 (5)2.3选择毛坯 (5)2.4工艺规程设计 (6)2.4.1定位基准的选择 (6)2.4.2零件加工方法的选择 (6)2.4.3制定工艺路线 (6)2.4.4确定机械加工余量及毛坯尺寸，设计毛坯——零件综合图 (7)2.4.5工序设计 (8)2.4.6确定切削用量及基本时间（机动时间） (13)3机床夹具设计 (20)3.1拟定夹具的结构方案 (20)3.1.1确定夹具的类型 (20)3.1.2确定工件的定位方案 (20)3.1.3确定工件的夹紧形式 (21)3.1.4确定刀具的导向方式或对刀装置 (21)3.1.5确定其它机械，如分度、装卸用的辅助装置等 (21)3.1.6夹具体的结构类型设计 (21)3.1.7夹具总图设计 (21)3.2夹具精度的校核 (22)4总结 (23)5参考文献 (23)附录：全套CAD图纸1、设计目的及背景汽车工业是我国的四大支柱形产业之一，在当前经济形势整体企稳回暖、我国汽车产业趋向走好的背景下，各大汽车制造厂及零部件制造厂都扩产增销，推陈出新，行业形势出现“持续热销”的火热局面。

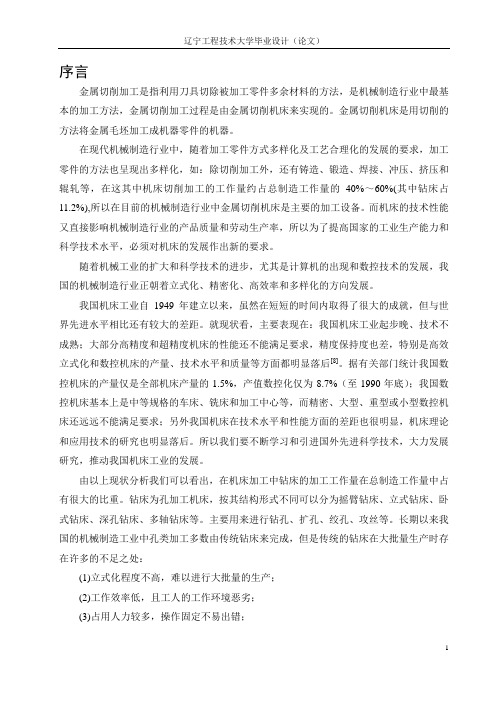

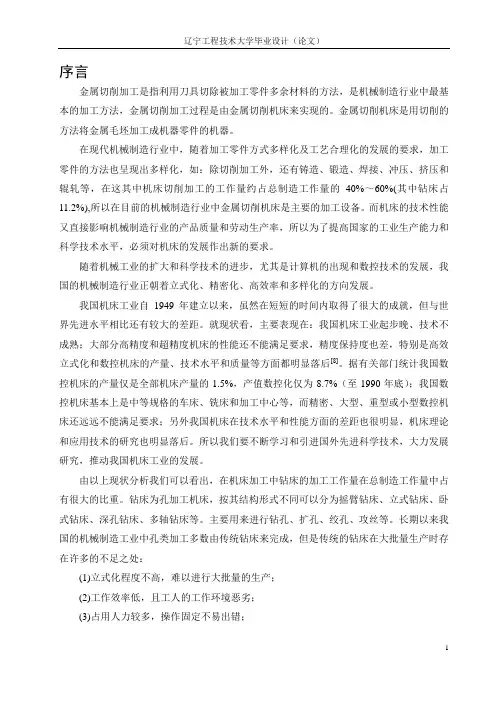

序言金属切削加工是指利用刀具切除被加工零件多余材料的方法，是机械制造行业中最基本的加工方法，金属切削加工过程是由金属切削机床来实现的。
金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器。
在现代机械制造行业中，随着加工零件方式多样化及工艺合理化的发展的要求，加工零件的方法也呈现出多样化，如：除切削加工外，还有铸造、锻造、焊接、冲压、挤压和辊轧等，在这其中机床切削加工的工作量约占总制造工作量的40%～60%(其中钻床占11.2%),所以在目前的机械制造行业中金属切削机床是主要的加工设备。
而机床的技术性能又直接影响机械制造行业的产品质量和劳动生产率，所以为了提高国家的工业生产能力和科学技术水平，必须对机床的发展作出新的要求。
随着机械工业的扩大和科学技术的进步，尤其是计算机的出现和数控技术的发展，我国的机械制造行业正朝着立式化、精密化、高效率和多样化的方向发展。
我国机床工业自1949年建立以来，虽然在短短的时间内取得了很大的成就，但与世界先进水平相比还有较大的差距。
就现状看，主要表现在：我国机床工业起步晚、技术不成熟；大部分高精度和超精度机床的性能还不能满足要求，精度保持度也差，特别是高效立式化和数控机床的产量、技术水平和质量等方面都明显落后[8]。
据有关部门统计我国数控机床的产量仅是全部机床产量的1.5%，产值数控化仅为8.7%（至1990年底）；我国数控机床基本上是中等规格的车床、铣床和加工中心等，而精密、大型、重型或小型数控机床还远远不能满足要求；另外我国机床在技术水平和性能方面的差距也很明显，机床理论和应用技术的研究也明显落后。
所以我们要不断学习和引进国外先进科学技术，大力发展研究，推动我国机床工业的发展。
由以上现状分析我们可以看出，在机床加工中钻床的加工工作量在总制造工作量中占有很大的比重。
钻床为孔加工机床，按其结构形式不同可以分为摇臂钻床、立式钻床、卧式钻床、深孔钻床、多轴钻床等。
主要用来进行钻孔、扩孔、绞孔、攻丝等。
摘要端盖，是安装在电机等机壳后面的一个后盖，俗称“端盖”。
本论文主要分析了端盖加工工艺规程及专用夹具的设计。
分析了其各面和孔的加工方法及切屑余量等参数，制定了三条加工工艺路线，并从中选取了最为合理的一条，该路线计算出时间定额，选取适合的机床和刀具制作相应的工序过程卡片。
本论文针对其中精糛中间大孔这道工序设计了夹具。
绘制出机床联系尺寸图表达夹具与机床相对位置关系，绘制加工示意图表达工件定位及镗杆的选择，最后对夹具的定位，夹紧力大小完成整个夹具装配图，并对其中典型零件进行拆画，实现了对端盖的加工。
关键词：加工工艺；端盖;目录摘要 (1)第一章绪论 (3)1.1选题的背景和意义 (3)1.2课题研究的主要内容 (4)1.3本课题要研究或解决的问题和拟采用的研究手段 (4)第二章零件加工工艺的总体设计 (5)2.1变速箱端盖生产的相关分析 (5)2.2零件功用的相关分析 (5)2.3零件工艺分析 (6)2.4零件工艺规程设计 (7)2.3.2零件毛坯制造形式的确定 (7)2.3.3零件机械加工工艺路线的拟定 (7)2.3.4确定加工余量 (10)2.2.5切削用量及工时定额的确定 (12)第三章专用夹具设计 (18)3.1钻4－M6底孔夹具设计 (18)3.2铣侧面夹具设计 (21)结论 (25)致谢 (26)参考文献 (27)第一章绪论1.1选题的背景和意义随着科学技术的发展，机电产品日趋精密复杂。
产品的精度要求越来越高、更新换代的周期也越来越短，从而促进了现代制造业的发展。
尤其是宇航、军工、造船、汽车和模具等行业，用普通机床进行加工（精度低、效率低、劳动强度大）已无法满足生产要求，从而一种新型的数字程序控制的机床应运而生。
这种机床是一种综合运用了计算机技术、自动控制、精密测量和机械设计等新技术的机电一体化典型产品。
数控机床是一种装有程序控制系统（数控系统）的自动化机床。
该系统能够逻辑地处理有其他符号编码指令（刀具移动轨迹信息）所组成的程序。
机械制造技术课程设计任务书设计依据：设计零件质料：零件图一份零件年产量：2500件每日一班8小时，全年按300个工作日计设计任务根据所给的“端盖”零件，设计加工工艺规程及专用夹具设计。
原始资料被加工“端盖”零件图1张完成材料零件的零件图和三维图如下页目录一.序言 (4)二.零件图分析 (5)2.1零件的作用 (5)2.2零件的材料及其力学性能 (5)2.3零件的结构工艺分析 (5)三.确定毛坯、绘制毛坯简图 (6)3.1选择毛坯 (6)3.2确定毛坯尺寸公差及加工余量 (6)3.3绘制毛坯图 (7)四.工艺路线拟定 (8)4.1定位基准的选择 (8)4.1.1精基准的选择 (8)4.1.2粗基准的选择 (8)4.2加工方法的确定 (8)五.加工顺序的安排 (9)5.1工序的安排 (9)5.1.1机械加工工序 (9)5.1.2热处理工序 (9)5.1.3辅助工序 (9)5.2拟定加工工艺路线 (9)六.工艺设计 (10)6.1加工余量，工序尺寸，及其公差的确定 (10)6.1.1工序2,3中的粗铣端盖左右端面 (10)6.1.2工序8：钻-铰-精铰φ14孔 (11)6.2确定切削用量 (12)七.机械加工工艺过程卡 (13)八.参考文献 (13)九.小结 (14)一.序言机械制造技术基础课程设计是为我们在大学学完全部基础课、技术基础课、大部分专业课以及参加了生产实习之后提供的一次很重要的锻炼机会。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2 学会使用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。
辽宁职业学院毕业论文(设计)题目端盖零件的工艺流程及专用夹具的设计系（分院）机械工程学院专业班级机自1034班姓名指导教师姓名职称日期辽宁职业学院毕业论文（设计）任务书专业班级：机自1034班学生姓名：题目：端盖零件的工艺流程及专用夹具的设计上交论文（报告）日期：答辩日期：指导教师：年月日本人声明我声明，本论文及其设计工作是由本人在指导教师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。
毕业生签名：时间：年月日目录摘要 ............................................................................................................................................ 1 1 端盖零件的用途、技术要求及工艺分析 . (2)1.1 端盖的用途 ................................................................................................................................ 2 1.2 端盖的技术要求......................................................................................................................... 2 1.3端盖的工艺性分析 ..................................................................................................................... 3 2 确定毛坯、绘制毛坯简图 . (4)2.1选择毛坯 .................................................................................................................................... 4 2.1.10250025。
课程设计题目：端盖零件的机械加工工艺规程及钻Φ14孔夹具设计班级：姓名：指导教师：完成日期：一、设计题目“端盖”零件的机械加工工艺规程及夹具设计二、设计要求机械制造技术基础课程设计题目一律定为：“端盖”零件的机械加工工艺规程及夹具设计。
课程设计题目由指导教师指定，经教研室主任审查签字后发给学生。
生产纲领为中批或大批生产。
设计的要求包括如下几个部分：1．绘制零件图。
1张2．编制零件的机械加工工艺卡片。
1套（或机械加工工艺过程综合卡片 1张）3．绘制夹具装配图（A0或A1） 1张4．绘制夹具中1个零件图（A1或A2。
装配图出来后，由指导教师为学生指定需绘制的零件图）。
1张4．编写课程设计说明书（约6000——8000字）。
1份说明书主要包括以下内容（章节）（1）．目录（2）．摘要（中外文对照的，各占一页）（3）．零件工艺性分析（4）．机械加工工艺规程设计（5）．指定工序的专用机床夹具设计（6）．方案综合评价与结论（7）．体会与展望（8）．参考文献列出参考文献(包括书、期刊、报告等，15条以上)三、上交材料1．工件零件图1张2．工件毛坯图1张3．机械加工工艺卡片1张4．零件的机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1张5．夹具装配图1张6．课程设计说明书1份四、进度安排1.第l～2天查资料，熟悉题目阶段。
2.第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具总装图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天，完成图纸和说明书的输出打印。
8．第20～21天，答辩。
五、指导教师评语成绩：指导教师日期摘要机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
这次设计的是端盖，有零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与所设计夹具对应那道工序的工序卡片各一张。
首先我们要熟悉零件，题目所给的零件是端盖。
了解了端盖的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。
然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定端盖的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
AbstractMachinery Manufacturing Technology curriculum design is finished we learn all the basic course of the University, technology and the most basic course after t he specialized, which is our graduation project before conducting the various courses of study by an in-depth comprehensive review of the total, is also a Theory with practical training, therefore, in our four years of university life occupy an important p osition.This is the cover design, parts map, rough map, one of the assembly, machining process with the card and the corresponding fixture designed by the procedures of the process of a card. First of all, we must familiar with the parts, the parts subje ct to the cover. Cover understanding of the role, followed in accordance with the nature of parts and components in the face of the map on the roughness of rough determine the size and mechanical Jiagongyuliang. According to another location and then we set the benchmark fine first base, established after the benchmark crude, finalizing the cover of the road map, the enactment of the workpiece clamping programme, to draw fixture assembly.目录端盖零件图 (7)1端盖的工艺分析及生产类型的确定 (7)1.1端盖的用途 (7)1.2端盖的技术要求： (8)1.3审查端盖的工艺性 (8)2.确定毛胚、绘制毛胚简图 (9)2.1选择毛胚 (9)2.2端盖铸造毛坯尺寸工差及加工余量 (9)2.3绘制端盖毛坯简图 (10)3.拟定端盖工艺路线 (10)3.1 定位基准的选择 (10)3.1.1精基准的选择 (10)3.2.2．粗基准的选择 (10)3.2表面加工方法的确定 (11)3.3加工阶段的划分 (11)3.4工序的集中与分散 (11)3.5工序顺序的安排 (11)3.6确定工艺路线 (12)4.加工余量、工序尺寸和工差的确定 (13)5.切削用量、时间定额的计算 (13)6时间定额的计算 (14)7.机床夹具的设计 (16)7.1提出问题 (16)7.2设计思想 (17)7.3夹具设计 (17)7.3.1、定位分析 (17)7.3.2切削力及夹紧力的计算 (18)7.3夹具操作说明 (18)7.4.确定导向装置 (19)8.参考文献 (19)端盖零件图1端盖的工艺分析及生产类型的确定1.1端盖的用途端盖主要用于零件的外部，起密封，阻挡灰尘的作用。
故其在机器中只是起辅助作用，对机器的稳定运行影响不是很大，其在具体加工的时候，精度要求也不是很高，加工起来也十分容易。
1.2端盖的技术要求：该端盖的各项技术要求如下表所示：加工表面尺寸偏差（mm）公差及精度等级表面粗糙度(um) 形位公差(mm)0.03 B端盖左端面58 IT13 12.50.03 B端盖右端面58 IT13 3.20.03 B方形端面115X115 IT13 12.5IT8 3.2端盖中心孔φ250+0.03φ14IT10 12.5φ14孔φ100+0.03IT9 6.3φ10孔φ9IT13 12.5φ9孔φ4IT13 12.5φ4孔φ75-0.04+0.O1IT9 3.2φ75外表面R33 IT13 12.5R33弧1.3审查端盖的工艺性该端盖结构简单，形状普通，属一般的盘盖类零件。
主要加工表面有端盖左、右端面，方形端面，要求其端面跳动度相对中心轴线满足0.03mm，其次就是φ25孔及φ10孔，φ25孔的加工端面为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外φ10孔的加工表面虽然在圆周上，但通过专用的夹具和钻套能够保证其加工工艺要求。
该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。
由此可见，该零件的加工工艺性较好。
确定端盖的生产类型依设计题目知：Q=5000件/年，m=1件/年，结合生产实际，备品率a%和废品率b%分别取3%和0.5%。
代入公式得：N=5000台/年X1件/台X（1+3%）X（1+0.5%）=5175.75端盖重量为0.5kg，由表1-3知，端盖属轻型零件；由表1-4知，该端盖的生产类型为大批生产。
2.确定毛胚、绘制毛胚简图2.1选择毛胚端盖在工作过程中不承受冲击载荷，也没有各种应力，毛胚选用铸件即可满足工作要求。
该端盖的轮廓尺寸不大，形状亦不是很复杂，故采用砂型铸造。
确定毛胚的尺寸公差和机械加工余量由表2-1至表2-5可知，可确定毛胚的尺寸公差及机械加工余量。
1.公差等级由端盖的功用和技术要求，确定该零件的公差等级为CT=9。
2.2端盖铸造毛坯尺寸工差及加工余量项目机械加工余量尺寸工差/mm 毛坯尺寸/mm 备注/mm1.5*2=32.5 119.25-1.251.25 表2-1至表2-5 方形端面115*115厚度58 0.5*2=1 2 60-11 表2-1至表2-50.5 1.6 16.3-0.80.8 表2-1至表2-5 方形断面厚度15φ75外圆面1*2=2 2.2 78.1-1.11.1 表2-1至表2-5 φ75外圆长度7 0.5 1.6 8.3-0.80.8 表2-1至表2-5 φ25孔0.5*2=1 1.7 23.15-0.850.85 表2-1至表2-52.3绘制端盖毛坯简图3.拟定端盖工艺路线3.1 定位基准的选择3.1.1精基准的选择根据该端盖零件的技术要求，选择端盖左端面和φ25孔作为精基准，零件上的很多表面都可以采用它们作基准进行加工，即遵循“基准统一”原则。
φ25孔的轴线是设计基准，选用其作竟基准定位端盖两端面，实现了设计基准和工艺基准的重合，保证了被加工表面的端面跳动度要求。
选用端盖左端面作为精基准同样是遵循了“基准重合”原则，因为该端盖在轴向方向上的尺寸多以该端面作设计基准。
3.2.2．粗基准的选择作为粗基准的表面应平整，没有飞边、毛刺或其他表面欠缺。
这里选择端盖右端面和φ60外圆面作为粗基准。
采用φ60外圆面定位加工内孔可保证孔的壁厚均匀；采用端盖右端面作为粗基准加工左端面，可以为后续工序准备好精基准。
3.2表面加工方法的确定根据端盖零件图上的各加工表面的尺寸精度和表面粗糙度，确定加工件各表面的加工方法，如下表所示：加工表面尺寸精度等级表面粗糙度加工方案备注Ra/umφ75端面IT11 12.5 粗铣-精铣表1-6至表1-8 115x115端面IT11 3.2 粗铣-精铣表1-6至表1-8 φ60端面IT11 3.2 粗铣-精铣表1-6至表1-8 φ25孔IT8 3.2 钻-扩-铰表1-6至表1-8 φ10孔IT9 6.3 钻-铰-精铰表1-6至表1-8 4xφ9孔IT13 12.5 钻表1-6至表1-8 φ4孔IT13 12.5 钻表1-6至表1-8 4xφ14孔IT13 12.5 钻-扩表1-6至表1-8 φ75外圆面IT9 3.2 粗车-半精车表1-6至表1-83.3加工阶段的划分该端盖加工质量要求一般，可将加工阶段划分为粗加工、半精加工两个阶段。
