机床电气控制与PLC1PPT125页课件

连续
×××电机厂
（1）型号（2）电压及接法
（1）表示电动机的类型、用途和技术特征的代号。如Y132M-4
（2）UN额定电压:电动机额定运行时，定子绕组上应加的额定电源线电压值。
（3）电流（4）功率、功率因数、效率
IN额定电流：定子绕组的额定线电流值 PN额定功率:在额定运行状态下，其轴上
① 接触器的触点IC= PN / KUN ② 接触器的线圈 ③ 额定操作频率
表CJX1（3TB）系列接触器的主要技术数据
型号
CJX1- CJX1- CJX1- CJX1-
09
12
16
22
（主触点）额定工作电流/A
9
12
16
22
220V
2.2
3
4
5.5
三相鼠笼电
机容量/kW 380 V
4
5.5
2）能准确地分析电动机的点动、启动、正反转及制动等电路。
3）能根据电路图，对电动机的点动、启动、正反转及制动等电路进行接线、调试及故障排除等。
4）能根据要求，设计简单的电动机控制线路。
问题导入
如何选择三相异步电动机？怎样控制才能使其完成工作任务？要用到哪些相关的电器元件？
电动葫芦
（4）求启动电流Ist Ist＝7.0 IN＝7.0×59.6≈417.2 A
思考题：
（1）说明电动机型号Y160L-4的意义。（2）说明某三相异步电动机铭牌的意义：
2.8kW、Y/Δ、220/380V、10.9/6.3A、
1470r/min、50Hz、cos＝0.9。
1.2 三相异步电动机的全电压启动控制（边学边做）
② 短时工作方式S2：在额定情况下，持续运行时间不允许超过规定的时限。分为10，30，60， 90（分钟）等四种。

《机床电气控制》课件

元件故障
1
2
3
某数控车床在运行过程中突然停机，检查发现电源故障导致系统断电。经维修后恢复正常。
实例一
某加工中心在加工过程中出现定位不准的现象，检查发现伺服电机存在故障。更换伺服电机后恢复正常。
实例二
某铣床在运行过程中出现异常声响，检查发现传动装置存在机械故障。修复传动装置后恢复正常。
实例三
感谢观看
主要用于控制机床电机的停止，使电机在切断电源后能够迅速地停止运转。
制动控制电路的作用
制动控制电路的组成
制动控制电路的工作原理
制动控制电路的注意事项
主要由电源开关、制动器、减速器等组成，通过这些元件的协同作用，实现对电机制动的控制。
当按下停止按钮时，制动器动作，电机迅速停止运转。
在制动控制电路中，应定期检查制动器的性能和可靠性，确保在需要制动时能够迅速有效地发挥作用。
主要用于调节和控制电机的转速，以满足机床加工过程中对不同转速的需求。
调速控制电路的作用
在调速控制电路中，应确保调速器的参数设置正确，同时应定期对调速器进行检查和维护，确保其性能稳定可靠。
调速控制电路的注意事项
主要由调速器、测速发电机等组成，通过这些元件的配合使用，实现对电机转速的控制。
调速控制电路的组成
实现方法、技巧
总结词
机床电气控制系统的实现可以采用不同的方法，如继电器控制、PLC控制、运动控制卡等。在实现过程中，需要注意抗干扰、稳定运行、安全保护等问题，并掌握一些实用的技巧，如优化电路设计、合理配置资源等。
详细描述
总结词：实例分析
详细描述：通过对实际案例的分析，深入了解机床电气控制系统的设计过程和实现方法。例如，某型数控机床的电气控制系统设计，包括主轴电机控制、进给电机控制、传感器检测等部分，采用PLC编程实现，具有高精度、高效率的特点。通过对该案例的深入分析，可以更好地掌握机床电气控制系统的设计与实现。

机床电气控制技术 PPT课件

2）额定电流：熔断器在长其工作中，各部件温升不超过允许温升所能承受的电流值。一般多指熔断体支持件的额定电流。
3）极限分断能力：指在规定使用条件下，能够可靠分断的最大短路电流值。
13
4、低压电动机熔断器的选择与维护
(1)熔断器额定电压应符合电动机的运行电压。熔断器的工作电压与其熔管长度及绝缘强度有关。不能把熔断器用在高于其额定电压的回路中去，也不能把大熔片装到小溶断管中去。
二、分类：
1、按操作方式分为：手动电器---刀开关、按钮、转换开关自动电器---低压断路器、接触器、继电器
2、按用途分：低压配电电器---刀开关、低压断路器、熔断器等；低压控制电器---接触器、继电器、控制器、按钮等。
3、按工作原理：电磁式电器---交直流接触器、电磁式继电器等；非电量控制电器---刀开关、行程开关、按钮等 4
38
• 灭弧方法：
①机械灭弧法：利用弹性力、迅速拉长电弧
②缝灭弧法：分割电弧，并有冷却作用。如：纵缝陶土灭弧罩
③ 栅片灭弧法：金属栅片分割电弧见图1.1.3
④磁吹灭弧法：电磁吸力的作用下迅速拉长电弧使用于熄灭直流电弧。
a）、b）机械性拉长电弧 c）双触点灭弧 d）磁吹灭弧 e）纵缝灭弧 f）金属栅片灭弧 g）纵缝陶土灭弧罩 —静触点 2—动触点 3—引弧角
低压隔离电器：主要用于电气线路中隔离电源，也可作为不频
繁地接通和分断空载电路或小电流电路之用。主要有刀开关、低压断路器等。
5
一. 刀开关
6
刀开关分为单刀、双刀、三刀三种，掷向可分为单掷、双掷两种。
静触点
（刀座）
双掷刀开关
Q
Q
Q

常用机床的电气控制(电工中级考证)课件

遵守操作规程
按照机床的操作规程进行维修操作，避免因操作不当造成意外伤害。
注意防护措施
在进行维修操作时，应穿戴合适的防护用品，如绝缘手套、护目镜等，确保个人安全。
04
机床电气控制的改进与发展
数控机床的电气控制
数控机床的电气控制系统由数控装置、伺服驱动装置、检测装置、强电控制柜等组成，用于实现高精度、高效率的加工。
常见故障及排除方法
断路、短路、接触不良等故障的处理方法。
安全注意事项
在诊断和排除故障时，应先切断电源，确保安全。
预防措施
定期检查和维护电气控制线路，预防故障的发生。
维修案例分析
案例一
某车床在运行过程中突然停机，经检查发现是热继电器动作引起的。通过调整热继电器的整定值，解决了问题。
案例二
某铣床在加工过程中出现振动，检查发现是电机与工作台连接的皮带松动所致。重新调整皮带后，问题得到解决。
数控机床的电气控制技术不断发展，如采用交流伺服电机、直线电机等新型驱动技术，提高加工精度和效率。
数控机床的控制系统经历了从硬件数控到软件数控的转变，未来将进一步发展为智能数控系统，实现自适应控制和智能化加工。
自动化生产线上的电气控制
自动化生产线上的电气控制系统包括可编程控制器（PLC）、工业控制计算机、分布式控制系统等，用于实现生产线的自动化控制。
或异常现象。
电压测量法
使用万用表测量电路中关键点的电压，与正常值进行比较，判断是否
存在故障。
电阻测量法
通过测量电路的电阻值，判断元器件是否正常工作，是否存在开路、
短路等问题。
短接法
将可能存在故障的线路短接，观察机床运行是否恢复正常，从而确定

数控机床电气控制精品课件

机床常用的DZl0、DZl5、DZ5－20、DZ5－50等系列塑料外壳式断路器（以下简称断路器），适用于交流电压500V以下和直流电压220V以下的电路，作不频繁地接通和断开电路用。
焰岁爆氦绚欣补儿痴丁嚎胀团祁凹樊紧蜡袁憨肛映殿三拾馁欺盅械边剖霸数控机床电气控制数控机床电气控制
(2) 小型断路器
(1)低压电器的结构、工作原理。 (2)控制线路的基本环节的工作原理、分析方法。
本章重点：
翰尉爆秀坤足尖虚录邹既镭极卧厨稼眠滴两坞企渗傅倘虎失丁振习傍焦晌数控机床电气控制数控机床电气控制

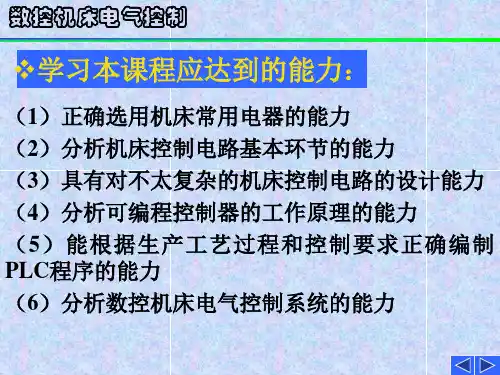

通过本章的学习，要求读者具有正确选用机床常用电器的能力、分析机床控制电路基本环节的能力和看懂电气控制原理图的能力。
三、熔断器
当电路发生短路或严重过载时，熔断器的熔体自身发热而熔断，从而分断电路的电器。熔断器主要用于短路保护。熔断器一般由熔体和底座等组成。熔断器的类型分为瓷插（插入）式、螺旋式和封闭管式三种。
兜城哮贷摧削党夏迈市氯留羊葫悉高舀戊岗酱烛焰嘘锄合篇厢犁铣器拾定数控机床电气控制数控机床电气控制
接触器的额定电流（指主触点的额定电流）应大于或等于被控回路的额定电流。
源评蓬枚佛芦亮郴肋柔扎卒色窒繁晕鲜蔗荤狈拣朗缠茨俺基裕宣轨松瑶雹数控机床电气控制数控机床电气控制
稻帽呼肩抡予柄蚕坯超瓢饥组通闺观友陇鸿鸵猖溉梭氛噶协莽尹巴匪捣倪数控机床电气控制数控机床电气控制
脚踏开关是一种特定形式的微动开关，它是将脚踏板和微动开关组合在一起的控制电器。脚踏开关电气图形及文字符号如图所示。
4. 脚踏开关
己乙蘑归对敝拄将刹阴知淀饰半羌款迷城斑泊触柱盎艾掸邀抠说郸尧兹敷数控机床电气控制数控机床电气控制
低压断路器电气图形及文字符号如图所示。

机床电气控制基本知识及技能课件

总结词
磨床电气控制系统的维护与保养
详细描述
为了保持磨床电气控制系统的稳定性和精度，需要进行定期的维护和保养，包括清洁、润滑、检查和调整等，确保系统的正常运行。
05
机床电气控制技术发展趋势与展望
数控技术与机床电气控制的融合
数控技术是现代制造业的核心技术之一，与机床电气控制技术的融合将进一步提高机床的加工精度、效率和质量。
柔性化技术将进一步提高机床的加工范围和适应能力，满足多样化加工需求。同时，高效化和绿色化将成为未来机床电气控制技术的重要发展方向，以实现可持续发展和降低能耗。
感谢您的观看
THANKS
02
机床电气控制基础知识
电路的基本概念
总结词
了解电路的基本组成和功能，掌握电流、电压、电阻等基本电气参数及其单位。
VS
详细描述
电路是由电源、负载和中间环节组成的闭合回路，电流通过电路时，会发生能量转换和信息传递。电流、电压、电阻是电路的基本参数，它们之间存在一定的关系，即欧姆定律。
常用低压电器元件
详细描述
电路图是机床电气控制系统的设计、安装和维护的重要依据。在识读电路图时，应了解电路图的组成和符号含义，掌握电路图的布局和标注方法，能够根据电路图分析电路的工作原理和相互关系。
03
机床电气控制基本技能
机床电气控制线路的安装与调试
安装前准备
熟悉机床电气原理图，准备所需电气元件和工具，确保安全措施到位。
预防措施
针对常见故障，制定预防措施，减少故障发生。
机床电气控制系统的维护与保养
日常维护
定期检查电气元件、线路连接情况，保持电气柜内部清洁、干燥。
定期保养
按照机床制造商推荐的保养周期，对电气控制系统进行全面检查和保养，如更换滤网、润滑轴承等。

机床电气控制原理PPT课件

8、在原理图上方将图分成若干图区，并标明该区电路的用途与作用；在继电器、接触器线圈下方列有触点表，以说明线圈和触点的从属关系。
接触器各栏的含义：
继电器各栏的含义：
左栏中栏右栏
左栏右栏
主触辅助点的动合图区触点号的图
区号
辅助动断触点的图区号
动合触点的图区号
动断触点的图区号
机床电气
笼型异步电动机降压起动控制
1 定子串电阻降压起动 2 Y -△降压起动 3 自耦变压器降压起动控制
1 定子串电阻降压起动
机床电气
⑴应用：正常运行时定子绕组为星形联接的笼型异步电动机，可采用定子电路串电阻或电抗降压起动。
⑵原理：在电动机起动时，在三相定子电路串接电阻，使电动机定子绕组电压降低，起动结束后再将电阻短接，电动机在额定电压下正常运行。
机床电气
2.2.3 符号位置的索引
机床电气
当某图号仅有一页图样时，只写图号和图区的行、列号，在只有一个图号多页图样时，则图号可省略，而元件的相关触头只出现在一张图样上时，只标出图区号。
电气控制原理图
机床电气
1、电气元件布置图电器元件布置图是用来详细表明电气原理图中
各电气设备、元器件的实际安装位置，图中各电器代号应与有关电路和电器清单上所有元器件代号相同，为电器控制设备的制造、安装、维修、提供必要的资料。
例1：
机床电气
例1：
机床电气
数控车床电气控制原理图分析
机床电气
机床电气
机床电气
机床电气
机床电气
机床电气
机床电气
机床电气
机床电气
机床电气
机床电气

机床电气控制技术ppt课件

编辑版pppt
25
2）符号
2. 行程开关 1）结构
编辑版pppt
26
微动行程开关
2）符号
滚轮式行程开关
编辑版pppt
back
27
编辑版pppt
28
第一节第二节
第三节路第四节第五节路第六节
电气控制线路的绘制基本电气控制线路
异步电动机降压起动控制线
异步电动机制动控制线路双速异步电动机调速控制线位置控制电路
由于电场的存在，使触头表面的自由电子大量溢出而产生电弧。
电弧的存在既烧损触头金属表面，降低电器的寿命，又延长了电路的分断时间，所以必须迅速消除。
编辑版pppt
11
接触器是一种用来频繁地接通和断开(交、直流) 负荷电流的电磁式自动切换电器，主要用于控制电动机、电焊机、电容器组等设备，具有低压释放的保护功能，适用于频繁操作和远距离控制。
(2) 优化设计方案、妥善处理机械与电气的关系，通过技术经济分析，选用性能价格比最佳的电气设计方案。在满足要求的前提下，设计出简单合理、技术先进、工作可靠、维修方便的电路。 (3) 正确合理地选用电气元器件，尽可能减少元器件的品种和规格，降低生产成本。 (4) 设计中贯彻最新的国家标准。
编辑版pppt
BACK 50
编辑版pppt
51
第一节电气控制设计的主要内容第二节电力拖动方案的确定、电动机的选择第三节电气控制方案的确定及控制方式的选择第四节电气设计的一般原则第五节保护环节第六节电气控制系统的一般设计方法
编辑版pppt
52
一、电气控制线路设计的基本要求
(1) 熟悉所设计设备电气线路的总体技术要求及工作过程，取得电气设计的基本依据，最大限度地满足生产机械和工艺对电气控制的要求。

典型机床的电气控制资料PPT课件

接触器m3m4分别控制m4正反控制电路分析1液压泵电动机控制sb2sb1为液压泵电动机m1的起动和停止按钮在欠电压继电器kv的常开触点闭合情况下按下sb2按钮km1线圈得电辅助触点闭合自锁电动机m1旋转按按钮sb1即可停控制电路分析2砂轮和冷却泵电动机控在控制电路中sb4sb3为砂轮电动机m2和冷却泵电动机m3的起动和停止按钮在欠压继电器kv的常开触点闭合情况下按下sb4按钮km2线圈得电辅助触点闭合自锁电动机m2和m3旋转按下sb2按钮砂轮和冷却泵电动机停止
(4)砂轮电动机、液压泵电动机和冷却泵电动机采用直接起动，砂轮箱升降电动机要求能正、反转。
(5)保护环节完善，对电动机设有短路保护、过载保护、电磁吸盘欠压保护等。
(6)为减少工件在磨削加工中的热变形并冲走磨屑，以保证加工精度，需用冷却液。
.
Байду номын сангаас16
三、平面磨床的电气控制电路分析
.
17
1.主电路分析
.
28
X62W型万能铣床元器件位置图
.
29
3. 电气控制特点
（1）．X62W型万能铣床的主轴与工作台各自采用单独的笼型异步电动机拖动。
（2）．主轴电动机空载起动，采用直接起动。为完成顺铣和逆铣，要求有正反转。
（3）．主轴电动机有停车制动控制。
（4）．工作台的纵向、横向和垂直三个方向的进给运动由同一台进给电动机拖动，三个方向的选择由操纵手柄改变传动链来实现，同一时间只允许工作台向一个方向移动，故三个方向的运动之间应有完善的联锁保护。
布置、安装要求；电器元件布置与接线；在调试、检
修中可通过布置图和接线图很方便地找到各种电器元
件和测试点，进行维护和维. 修保养。
2

数控机床电气控制(全套555页PPT课件)

触器在线圈额定电压85%及以上时应能可靠吸合。
6）接触器的主触点和辅助触点的数量应满足控制系统的要求。

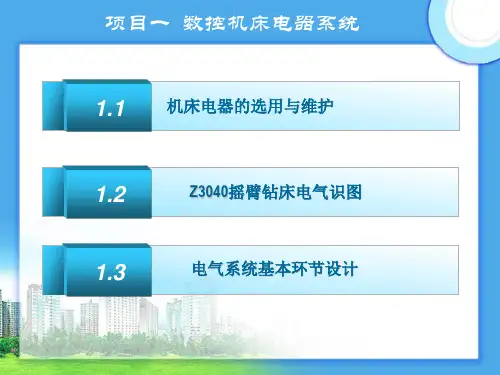

项目一数控机床电器系统
交流接触器按使用类别分为12种，使用类别代号和相应典型用途举例如下：
使用类别代 AC-1 AC-2 AC-3 AC-4 AC-5a AC-5b AC-6a
典型用途举例无感或微感负载、电阻炉绕线转子异步电动机的起动、分断笼型电动机的起动、运转中分断笼型电动机的起动、反接制动控制放电灯的通断控制白炽灯的通断变压器的通断
主要有控制按钮、行程开关、接近开关开关等。
项目一数控机床电器系统
一、控制按钮
按钮的外形图和结构常用于接通和断开控制电路。
(a) 外形图
(b) 结构
常闭触点
常开触点
项目一数控机床电器系统
一、控制按钮
按钮图形符号和文字符号
SB
SB
动合（常开）触头动断（常闭）触头
SB
复合触头
按钮的选择应根据使用场合、控制电路所需触点数目及按钮颜色等要求选用。
KA
KA KA
线圈
常开触头常闭触头
项目一数控机床电器系统
二、时间继电器
时间继电器是从得到输入信号(线圈通电或断电)起，经过一段时间延时后触头才动作的继电器。适用于定时控制。
按工作原理分
空气阻尼式电磁式电动式电子式等。
按延时方式分
通电延时型断电延时型
数控机床中一般由计算机软件实现时间控制。
符号 SQ
常开（动合）触点
SQ
常闭（动断）触点
项目一数控机床电器系统
三、接近开关
接近开关又称无触点行程开关，它是一种非接触型的检测装置。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

讲授法
案例分教学方法
析法
多媒体演示法引导法
对比法
五、课堂教学设计
复习提问导入新课
布置作业
讲授新课
复习总结
学后反思
课堂练习
讲授新课
常见的车床结构示意图
常见的车床结构示意图
常见的车床结构示意图
讲授新课课堂教学流程
C650型车床电气控制图
车床结构、组成
主轴电动机控制
刀架快速移动控制
我将黑板分成三部分：左边和中间的用来写整节课主要脉络和知识点，同时画出学生不熟悉的局部电路；右边的用来写当节课程的例子和上节的要点（复习）。
板书的，突出重点，具有系统性，释复杂繁多的内容于简明扼要之中，看上去一目了然，清楚易懂。
第一节普通车床的电气控制线路分析课时安排
本单元课所需课堂教学课时为2课时
本节课的地位和作用
1、地位：本节是在学习常用低压电器、继电-
接触器控制电路基本环节后的一节课，本节课以典型车床的电气控制为依托，主要介绍电气控制电路分析的一般方法，此课在整个教材中处于承前启后的地位。 2、作用：
冷却泵电动机控制
讲授新课
以右图为例说明普通车床的结构及其主要运动。如：车削加工的主运动、进给运动等。
讲授新课
通过对右图的分析，使学生掌握三个电机的控制电路。同时使学生掌握分析实际电路的基本步骤及方法。
复习总结
• 1、机床的基本结构与运动方式 • 2、主电路中三个电动机的控制 • 3、辅助电路中正反转控制与停车制动
学会分析的方法，养成分析的习惯
三、教学重点、难点
重点
电气控制电路的基本分析方法
难点
C650型车床电气控制电路的分析
突破重、难点方法
1
采用“化整为零”的方法，变研究整体电路为局部电路
2
联系典型控制电路，对比分析，由简单到复杂
3
注意前后应对关系，注意理论联系实际
布置作业
• 抄画C650车床电气控制线路图
课后反思
1、突出重点、条理清晰、结构紧凑，注重强调学生的主动性，强调学生的参与
2、对教材内容做了调整与补充，拓宽了知识面，降低了学生的认知难度
3、由于条件限制，不能让学生看到C650 型车床的实物，影响学生的理解
注重评价
注重过程评价和学生参于评价
六、板书设计
机床电气控制(ppt)
《机床电气控制技术》
一、教学内容
二、教学目标
《机床电气控制技术》三、教学重点、难点
课程教学
四、教学方法、手段
五、课堂教学设计
六、板书设计
一、教学内容
关于教材：
普通高等教育“十一五”国家级规划教材《机床电气控制技术》
主编郁汉琪高等教育出版社出版
第三章典型机床电气控制线路分析
、教学方法和手段
学生状况：本教材使用于10级机械制造自动化专业，学生读图能力有限及前导课程理论知识欠缺，对本门课程的认识只停留在前两章的基础上，不能很好的将所学专业知识与理论融会贯通。
教学方法
1 讲授法
由简单的电气控制线路入手，引导学生由此进入C650型车床的电气控制电路
2 应用图例，对比呈现三相电动对比法机基本控制环节与C650型车床
本节课一方面，对电气控制电路的基本分析方法做了总结；另一方面，介绍了C650型车床电气控制电路，为
二、教学目标
认知目标
掌握电气控制线路的基本分析方法
掌握 C650 型车床电气控制线路的分析方法
提高读图能力提高电路实际应用能力提高分析实际问题能力
能力目标
情感目标
培养学生严谨的学习态度
电气控制线路
教学方法
3 多媒体演示法
应用多媒体课件和视频，让学生观察普通车床的基本结构，使学生获得感性的认识。
4 引导法
引导学生形成自己对电气控制电路的分析方法，激发学生努
力学习的兴趣
教学方法
5 以C650型车床为实例，运用案案例教例教学法，突出分析知识在实学法际问题中的应用。
教学方法和手段
