隧道塌方案例及预防 ppt课件

打通方法：首先利用洞内既有硬质风、水管对被困人员进行通风，如条件成熟可进行输送食物、通话等；再次利用套管跟进钻机在坍塌体上部打通生命通道。
ppt课件
26
关键技术及组织：
科学定位开孔位置，距隧道拱顶约1.0~2.5m，塌体一
侧（为机械施工逃生通道预留空间）通道定位准确、方
向与隧道轴线平行；“生命通道”直径应在108mm以上。
开挖尺寸：三角形断面一般高1.5~1.8m，宽1.5m；梯
形断面上宽0.8~1m、下宽1.2m、高1.2~１.５m。
支护材料：导坑支护可采用方木或工字钢，方木规格宜
为15×15cm，工字钢宜为I18型；可采用方木密排、间
隔立方木并背后铺设3cm厚木板两种方式支护；梯形断面
方木接头应采用企口连接并用扒钉扒紧。
救援实施阶段快速打通生命通道高压风管通风套管钻机实施通风通讯给养心理辅导多措幵丼实施逃生通道人工导坑机械钻孔正面导坑迂回导坑钻机成孔利用中心沟顶管成孔被困人员逃生迚入救护总结阶段启劢准备阶段18ppt课件3
铁路隧道关门塌方抢险救援和预防
中铁二十二局蒙华铁路33标一工区
ppt课件
1
目录
一、关门塌方案例分析二、关门塌方抢险救援三、关门塌方原因分析 3 四、关门塌方预防措施五、结束语
ppt课件
41
：逃生管顶进：可采用挖掘机配合液压顶镐将逃生管顶进坍塌体；用气压顶进机械设备将逃生管坍塌体形成逃生通道。挖掘机配合液压顶镐顶进法边顶进边人工出碴，当坍塌体对管道的握裹力增加，无法继续顶进时可在顶管内再安装一小直径钢管继续顶进，此在兰渝铁路桃树坪隧道取得了成功。
桃树坪隧道采用顶管法救援成功
起关门塌方中，65人安全获救，占关门塌

公路桥梁隧道施工安全事故案例48页PPT

END

16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
公路桥梁隧道施工安全事故案例
21、没有人陪你走一辈子，所以你要适应孤独，没有人会帮你一辈子，所以你要奋斗一生。 22、当眼泪流尽的时候，留下的应该是坚强。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之首，因为这种德性保证了所有其余的德性。--温斯顿．丘吉尔。 25、梯子的梯阶从来不是用来搁脚的，它只是让人们的脚放上一段时间，以便让别一只脚能够再往上登。

隧道施工安全事故的原因分析及对策-赵勇65页PPT

谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
大，就越令人高兴。野心是使人勤奋的原因，节制使人枯萎。 12、不问收获，只问耕耘。如同种树，先有根茎，再有枝叶，尔后花实，好好劳动，不要想太多，那样只会使人胆孝懒惰，因为不实践，甚至不接触社会，难道你是野人。(名言网) 13、不怕，不悔(虽然只有四个字，但常看常新。 14、我在心里默默地为每一个人祝福。我爱自己，我用清洁与节制来珍惜我的身体，我用智慧和知识充实我的头脑。 15、这世上的一切都借希望而完成。农夫不会播下一粒玉米，如果他不曾希望它长成种籽；单身汉不会娶妻，如果他不曾希望有小孩；商人或手艺人不会工作，如果他不曾希望因此而有收益。-- 马钉路德。

隧道事故案例 PPT

大规模突泥后照片
突水突泥后地表坍陷照片
突水突泥工程特征分析
❖ 从“地质特征、工序环节、工程处理”三个方面进行灾害分析。
❖ 1）地质特征 “高压、富水、不良地质”三者不利组合
是诱发突水突泥突石灾害的地质条件。 ❖ 2）工序环节
灾害主要发生在开挖或清淤两个工序环节。
发生灾害的原因主要有在以下三个方面：
强支护、早封闭、早衬砌、实回填、严治水、勤量测”的原则。
四、隧道施工典型事故案例
❖ 断层地段防坍技术措施要点
①采用“有预案、超前探、预支护、强支护、早封闭、早衬砌”的总体施工原则。
②开挖前必须对断层进行超前预报，正确判断断层的各种性质，如：断层范围、影响带范围、物质组成、水量及水压等。
③提前采取断层防坍措施，提前转换开挖与支护方法。
（1）设计单位根据地质勘察资料进行隧道风险等级划分，制定技术措施。（2）由建设单位组织风险评估，并制定高风险安全防范管理专项机制。
❖ （3）对风险隧道进行超前预报专项设计，纳入工序管理。尤其要加强超前钻孔和超前炮孔钻探。
❖ （4）设计单位作出水文监测专项设计（包括降雨量、涌水量、水压），施工单位负责实施，监理单位负责核查。 5）施工过程中，预报到溶腔或断层等异常时，由建设单位组织论证，进行风险评估。方案未制定前，施工单位不得将掌子面爆开。
隧道施工典型事故案例

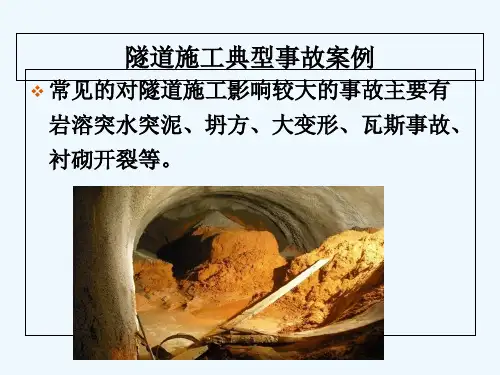

❖ 常见的对隧道施工影响较大的事故主要有岩溶突水突泥、坍方、大变形、瓦斯事故、衬砌开裂等。
