耐压试验台操作方法

3、调压升压时，应缓慢将电压升到额定值
4、升压时不能切断电源，应将电压降到零位后再切断电源
5、试验结束后，将电压退到零位分闸后，应用接地棒对试品进行放电，在接线检查期间，接地棒必须挂在试验变压器中
6、试验变压器严禁倾倒，缺油时严禁使用
7、绝缘外壳及铁外壳的高压套管，严禁碰撞、划伤
异常处理
1．触电：应立即切断电源。
6.按下高压分按钮，高压输出灯熄。
7.旋转电源转换开关，指向电源分位置，电源输出灯熄。
禁止事项
1、在耐压时或升压过程中，如试品发生击穿，主接触器立即将试验变压器电源切断，试品击穿指示灯亮，指示被试品已被高压击穿，同时调压器复零指示灯亮，指示调压器正在复零
2、当试品击穿后，如欲再次加压，则需先按停止按钮，等到复零指示灯灭燃后，再按启动按钮才能继续升压
安全作业程序和方法
操作要点
操作规则：
1.将调压器手轮按逆时针方向旋转至零点定位为至。
2.旋转电源转换开关，指向电源合位置，电源输入灯亮。
3.按下高压合按钮，高压输入灯亮。
4.将调压器手轮按顺时针方向慢慢旋转，高压端输出电压即慢慢上升，如绝缘试样电压在11KV以下时可按低读数按钮。
5.绝缘试样良好，将调压手轮按反时针立即退回零点定位。
2．灼伤事故：应立即将伤口处用大量水冲洗或浸泡，从而迅速降温避免温度烧伤。若起水泡则不宜挑破，应用纱布包扎后送医院治疗。
3．发生安全生产事故后，事故现场人员必须立即报告部门主任，组织抢救，保护事故现场。
适用
岗位

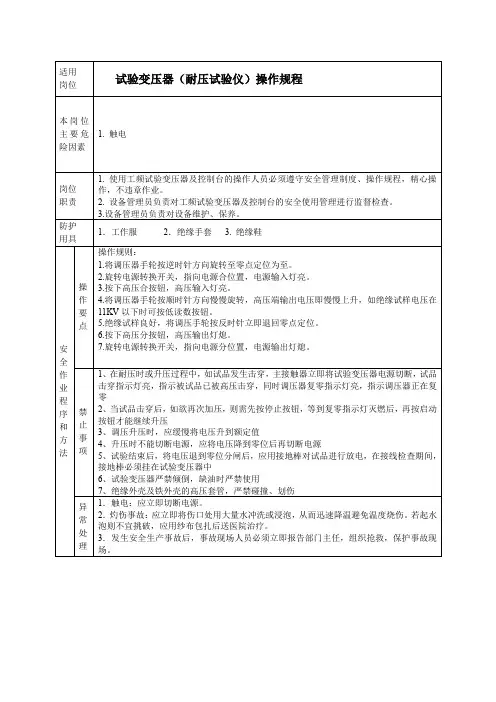

试验变压器（耐压试验仪）操作规程
本岗位主要危险因素
1.触电
岗位
职责
1.使用工频试验变压器及控制台的操作人员必须遵守安全管理制度、操作规程，精心操作，不违章作业。

交流耐压试验台操作规定第一章：总则第一条设备概述：交流耐压试验台是一种用于测试电气设备耐压性能的设备，广泛应用于各种电器产品的生产和质量检验过程中。

第二条操作目的：本规定的目的在于规范交流耐压试验台的操作，确保操作的安全和准确性，保障测试结果的可信度。

第二章：操作流程第三条操作人员：操作人员应经过专门培训，熟悉交流耐压试验台的操作流程和相关安全知识，并持有相应的操作证书。

第四条操作准备：操作人员应检查设备是否正常工作，检查测试样品是否符合要求，准备好测试所需的工具和资料。

第五条连接测试样品：将测试样品正确连接到交流耐压试验台上，并确保连接稳固可靠，接线正确。

第六条测试参数设置：根据测试要求，将所需的测试参数设置到交流耐压试验台上，包括电压值、电流值、测试时间等。

第三章：安全操作第七条安全规范：操作人员应遵守以下安全规范：1.在操作前必须佩戴绝缘手套和护目镜等防护装备；2.操作人员不能穿着湿漉漉的衣物进行操作，以免触电危险；3.操作时严禁将手伸入试验仪器内部，以确保个人安全；4.在测试过程中，不得随意调整测试参数和操作设备，必须遵循操作流程；5.在测试中，如果发现异常情况，应立即停止测试，并通知相关人员进行处理。

第八条电气安全：操作人员应保证交流耐压试验台的电气安全：1.检查试验仪器的电气接地是否良好；2.确保测试样品的内部和外部电路完整，不存在漏电等安全隐患；3.如果发现试验仪器存在故障或电气问题，应立即停止测试，并通知相关人员进行检修和维护。

第四章：测试流程第九条开始测试：确认操作人员已完成安全准备工作后，可以开始进行测试。

第十条测试过程：操作人员应按照操作流程和测试参数要求，稳定测试电压和电流，并记录测试时间和测试结果。

第十一条结束测试：测试结束后，操作人员应及时断开电源连接，清理测试现场，并将测试数据和结果进行记录和整理。

第五章：设备维护第十二条日常维护：操作人员应定期对交流耐压试验台进行日常维护，确保设备的正常工作：1.清洁试验仪器外部和内部的灰尘和杂物；2.定期检查试验仪器的电气连接是否紧固可靠；3.定期校准试验仪器的测试参数，并记录校准结果；4.对试验仪器的损坏零部件及时更换或修理。

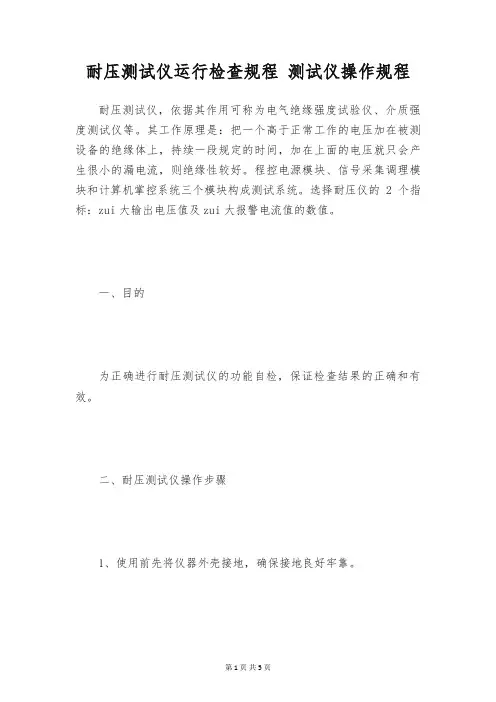

耐压测试仪运行检查规程测试仪操作规程耐压测试仪，依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。

其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。

程控电源模块、信号采集调理模块和计算机掌控系统三个模块构成测试系统。

选择耐压仪的2个指标：zui大输出电压值及zui大报警电流值的数值。

一、目的为正确进行耐压测试仪的功能自检，保证检查结果的正确和有效。

二、耐压测试仪操作步骤1、使用前先将仪器外壳接地，确保接地良好牢靠。

2、插好插头，给耐压测试仪输入电源，将高压输出线和输入低端线悬空安全放好。

3、耐压测试仪运行检查方法：使用一个的标准电阻值300K的电阻，高压输出线和输入低端线夹住300K的电阻的俩端；（1）将试验电压调整到小于1400V，电流设定5mA,按住“启动”按钮，仪器无报警证明仪器良好。

（2）将试验电压调整到大于1600V,电流设定5mA，按住“启动”按钮，仪器发出报警证明仪器良好。

三、耐压测试仪注意事项：1、高压测试仪为高压输出装置，使用时确定要注意安全，操作人员要戴好绝缘手套，检验台和地面上要求铺放绝缘垫，测试过程中绝不可用手触摸被测物体，离开时确定要切断主电源。

2、每天在正式测试前后必需对耐压测试仪进行功能检查，并做好检查结果记录。

3、发觉仪器不正常，应立刻维护和修理保养。

4、维护和修理好后，对两次之间检测的产品进行追溯重检。

接地电阻测试仪的操作要领1、测试仪设置符合规范后才开始接地电阻值的测量。

2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。

3、缓慢转动手柄，若检流表指针从中心的0平衡点快速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。

4、通过步骤3选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，渐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

耐压测试仪的使用方法介绍测试仪是如何工作的随着科技进展越来越快，尤其是电工行业对检测设备要求也是特别严格的，由于电是特别不安全的，假如在检测的时候仪器设备不好会导致特别严重的后果，所以现在很多检随着科技进展越来越快，尤其是电工行业对检测设备要求也是特别严格的，由于电是特别不安全的，假如在检测的时候仪器设备不好会导致特别严重的后果，所以现在很多检测设备的显现大大提高了我们的安全性。

其中耐压测试仪就是新型的电器检测仪器，依据其作用可分为电气绝缘强度试验仪、介质强度测试仪等，而且耐力测试仪的精准度也是特别高的，也广受大家喜好的。

耐压测试仪的操作规程和使用方法1、将0.7MΩ标准电阻的一端连接耐压仪的地线 .2、接通电源，将仪器、报警漏电流设定在5mA.3、开启仪器，用测试棒击标准电阻另一端，调整电压在3410V 至3590V内仪器发出报警，则判定该仪器处于正常工作状态，若不在3410V至3590V范围内仪器报警的，则仪器工作不正常.4、当在运行检查时发觉设备功能失效，运行检查结果不能充分规定要求时，操作人员需将上一次运行检查合格以来检测过的产品重新进行检测，并将仪器送去维护和修理。

操作步骤操坐椅和脚下必需垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测机型连接或拆卸操作.1.测试前对仪器进行校准，（方法：漏电电流5mA状态下，用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准.2.连接被测机型是在确定电压表指定为“0”，测试灯灭状态下将仪器地线夹夹紧被测机散热架，并按下被测机型的电源开关 .3.设定仪器测试条件：A、电压：3500V；B、漏电流：5mA；C、测试时间定时为：流水线生产时4秒.4.将测试棒探头紧贴电源线头的任一交流输入金属插片.5.按下启动键察看测试结果，在设定时间内，超漏灯不亮，测被测机型为合格.6.假如被测机型超过设定漏电流值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机型为不合格，按下复位键即可清除报警声，再测试时应重新按启动键.耐压测试仪，依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
