2号高压变压器跳闸原因分析

主变高压侧跳闸的原因
《主变高压侧跳闸的原因》
主变高压侧跳闸是指在变电站的主变高压侧出现的跳闸故障。

这种故障会导致变电站的输电能
力受到影响，严重的话甚至会引起停电事件。

主变高压侧跳闸的原因有很多，以下是一些常见
的原因：
1. 过载：主变在运行过程中受到超负荷的影响，导致变压器温度过高，保护装置跳闸。

2. 短路：主变高压侧发生短路故障，导致保护装置跳闸。

3. 超压：主变高压侧受到过高的电压影响，超出了变压器的额定电压范围，触发保护装置跳闸。

4. 继电保护故障：继电保护装置自身出现故障，误判为主变高压侧发生了故障而跳闸。

5. 变压器内部故障：主变内部出现绝缘故障或其它故障，导致保护装置跳闸。

以上是主变高压侧跳闸的一些常见原因，需要变电站的运维人员认真排查并及时处理，以确保
电网的安全稳定运行。

同时，也需要加强对主变高压侧设备的定期检测和维护，预防跳闸故障
的发生。

变压器空载投运时的无故障跳闸原因分析及对策周连平【摘要】Relay protection system is used for protecting transformers malfunction. As an unloaded transformer starts-up, it can give birth to magnctizing inrush current which could lead to unsuccessful start-up. Meanwhile, the transformer is on the condition of trou-ble-free operation. By analyzing magnetic field and current of the transformer, the difference between magnetizing inrush cur-rent and fault current can be found. By adopting certain countermeasures, the trouble free jump of the transformer can be ef-fectively prevented.%变压器的继电保护系统在其发生故障时跳闸断电对其进行保护。

大型变压器在空载投运的过程中励磁涌流使相关的保护产生动作，投运不成功。

但此时的变压器本身没有故障。

通过对变压器空载投运过程中磁场和电流的分析发现，励磁涌流与故障造成的大电流是有差别的。

采取相应的办法和措施，可以有效防止这种无故障跳闸的发生。

【期刊名称】《常州信息职业技术学院学报》【年(卷),期】2012(011)004【总页数】3页(P38-40)【关键词】变压器;空载投运;励磁涌流;故障电流【作者】周连平【作者单位】常州信息职业技术学院电子与电气工程学院,江苏常州213164【正文语种】中文【中图分类】TM4070 引言江苏某冶金企业采用220 KV进线电压，企业内部有220 KV/35 KV总降压站一座，其中一台变压器为220 KV/35 KV，还有一台变压器为220 KV/110 KV/35KV(110 KV是地方电网为其提供的备用电源，平时处于热备用状态)。

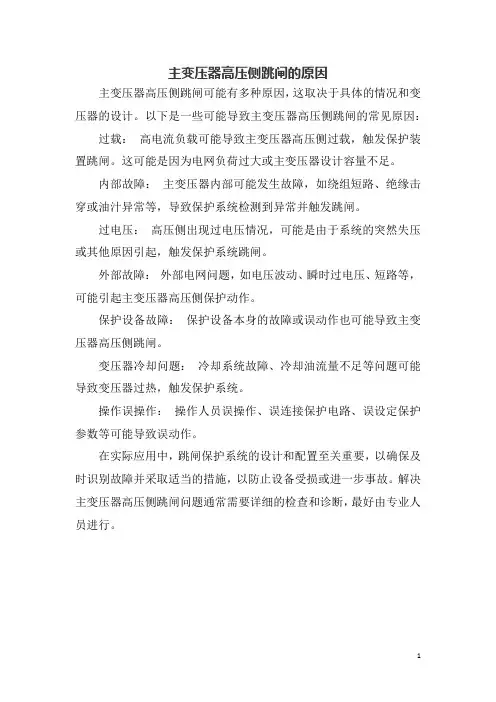

主变压器高压侧跳闸的原因
主变压器高压侧跳闸可能有多种原因，这取决于具体的情况和变压器的设计。

以下是一些可能导致主变压器高压侧跳闸的常见原因：过载：高电流负载可能导致主变压器高压侧过载，触发保护装置跳闸。

这可能是因为电网负荷过大或主变压器设计容量不足。

内部故障：主变压器内部可能发生故障，如绕组短路、绝缘击穿或油汁异常等，导致保护系统检测到异常并触发跳闸。

过电压：高压侧出现过电压情况，可能是由于系统的突然失压或其他原因引起，触发保护系统跳闸。

外部故障：外部电网问题，如电压波动、瞬时过电压、短路等，可能引起主变压器高压侧保护动作。

保护设备故障：保护设备本身的故障或误动作也可能导致主变压器高压侧跳闸。

变压器冷却问题：冷却系统故障、冷却油流量不足等问题可能导致变压器过热，触发保护系统。

操作误操作：操作人员误操作、误连接保护电路、误设定保护参数等可能导致误动作。

在实际应用中，跳闸保护系统的设计和配置至关重要，以确保及时识别故障并采取适当的措施，以防止设备受损或进一步事故。

解决主变压器高压侧跳闸问题通常需要详细的检查和诊断，最好由专业人员进行。

1。

变压器跳闸原因变压器跳闸是指变压器在运行过程中突然中断供电或发生故障而停止工作的现象。

当变压器跳闸时，会导致停电甚至引发火灾等严重后果，因此了解变压器跳闸的原因及预防措施对于保障供电安全至关重要。

变压器跳闸的原因可以归纳为两大类：外部故障和内部故障。

外部故障是指变压器所处的环境或外部设备发生故障，导致变压器跳闸。

例如，供电线路出现短路、过电流等故障时，会引起变压器跳闸。

此外，雷击、冰雪覆盖、动物触碰等外部因素也可能导致变压器跳闸。

内部故障是指变压器内部元件或设备本身出现故障，导致变压器跳闸。

变压器内部的故障通常包括以下几种情况：1. 变压器绕组短路：当变压器绕组发生短路时，会导致电流异常增大，超过变压器的额定负荷，从而引起变压器跳闸。

变压器绕组短路的原因可能是绝缘老化、绕组接触不良等。

2. 变压器过载：当变压器负荷超过其额定容量时，会导致变压器过热，进而引发跳闸。

过载的原因可能是电网负荷过大、电器设备使用过多等。

3. 变压器绝缘击穿：当变压器的绝缘性能不好或存在缺陷时，可能会导致绝缘击穿，引起跳闸。

绝缘击穿的原因可能是变压器内部局部放电、外部电压突变等。

为了预防变压器跳闸，我们可以采取以下措施：1. 定期检查变压器的绝缘性能，确保绝缘电阻符合要求，及时更换老化的绝缘材料。

2. 加强变压器的维护保养工作，定期检查变压器的冷却系统、接线端子等部件是否正常运行。

3. 对变压器进行负荷监测，避免过载运行。

合理规划电网负荷，减少电器设备的使用量，以降低变压器的负荷。

4. 安装过电压保护器和过电流保护器等设备，在电压突变或电流异常时及时切断供电，保护变压器不受损。

5. 加强对供电线路的维护，及时清理冰雪、防止动物接触等，避免外部故障对变压器的影响。

变压器跳闸是一种常见的供电故障，其原因复杂多样。

为了确保供电的稳定和安全，我们应该加强变压器的检修和维护工作，定期进行故障排查和维修，及时采取预防措施，避免变压器跳闸对供电系统造成的不良影响。

２２０ｋＶ主变跳闸及３５ｋＶ母线失压事故分析及防范措施杨　鑫　黄佳林　陈　懿（国网上海市电力公司超高压分公司）摘　要：本文介绍某２２０ｋＶ变电站２号主变第一、二套接地变零序过流保护动作，导致２号主变跳闸；３５ｋＶ二／三段分段自切后加速动作，自切动作不成功，导致３５ｋＶ三段母线失压。

分析继电保护装置动作情况及一次设备检查情况，制定相应反事故措施及注意事项，减少类似事件的发生。

关键词：接地变零序过流保护动作；主变失电；三段母线失压；自切零序后加速动作０　引言２２０ｋＶ主变在电力系统电力变换中处于重要的地位，电压等级高、容量大的变压器，一旦发生故障，将造成重大影响，严重时甚至会引发爆炸，对附近居民社会生活以及企业发展带来十分严重的后果。

为保证变压器长期安全稳定运行［１ ４］，降低变压器故障发生，提高变压器运维质量，防止设备事故，避免重大经济损失具有极为特殊的意义。

１　系统运行方式介绍变电站２２０ｋＶ为双母线带旁路接线方式［５ ６］，２２０ｋＶ母联合位双母线并列运行，３５ｋＶ母线分段运行。

２号主变２２０ｋＶ副母运行容量为１５０ＭＷ，３５ｋＶ侧分别送三、四段母线。

故障时该变电站未许可工作票，未执行倒闸操作票。

２　事故简况及原因分析２ １　事故简要过程２０２２年１１月１０日１４：１０：５７ ６３９，２２０ｋＶ变电站２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸；２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸；二／三段分段自切零序后加速动作，三段母线失压。

具体保护动作情况见表１。

表１　保护动作情况时间动作情况１４：１０：５７：６５３２号主变第一套、第二套保护启动１４：１１：０１：６５９２号主变第一、二套保护接地变零序过流Ｉ段动作（续）时间动作情况１４：１１：０１：６８１２号主变３５ｋＶ四段开关分闸１４：１１：０１：６８３２号主变３５ｋＶ三段开关分闸１４：１１：０１：７６４３５ｋＶ张啦３Ｇ３８４保护启动１４：１１：０２：００７３５ｋＶ张绩３Ｇ３８１保护启动１４：１１：０２：１５９２号主变第一、二套保护接地变零序过流ＩＩ段动作１４：１１：０２：１７０２号主变２２０ｋＶ第一、二组出口动作１４：１１：０２：１９５２号主变２２０ｋＶ开关分闸１４：１１：０６：０６６３５ｋＶ四／五分段自切动作１４：１１：０６：０７０３５ｋＶ四／五分段自切合分段动作１４：１１：０６：１３４３５ｋＶ四／五分段开关合闸１４：１１：０６：２０８３５ｋＶ二／三段分段自切动作１４：１１：０６：２２７３５ｋＶ二／三段分段自切合分段动作１４：１１：０６：２７７３５ｋＶ二／三分段开关合闸１４：１１：０６：４９３３５ｋＶ二／三段分段自切后加速动作１４：１１：０６：５１７３５ｋＶ二／三分段开关分闸２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸，故障点未切除，３５ｋＶ三段母线出线张啦３Ｇ３８４、张绩３Ｇ３８１线路保护启动；０ ５ｓ后２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸，故障电流切除。

第1篇一、前言随着我国电力工业的快速发展，电力系统的规模和复杂程度日益增加，故障跳闸事件也随之增多。

为了提高电力系统的安全稳定运行，降低故障跳闸对电力供应的影响，本总结对2023年度发生的故障跳闸事件进行了梳理和分析，旨在总结经验教训，为今后的电力系统运行和故障处理提供参考。

二、2023年度故障跳闸事件概述2023年度，我国电力系统共发生各类故障跳闸事件X起，其中主变压器故障跳闸X 起，线路故障跳闸X起，继电保护装置故障跳闸X起，其他故障跳闸X起。

以下将对部分典型故障跳闸事件进行详细分析。

三、典型故障跳闸事件分析1. 某热电厂2号主变冷却器全停机组跳闸事件（1）事件经过：2023年10月8日，某热电厂2号主变冷却器两路电源同时发生接地故障，导致2号主变冷却器全停，机组跳闸。

（2）原因分析：直接原因在于2号主变冷却器两路电源同时发生接地故障，间接原因包括：1）热网加热器等涉水系统检修时未采取有效措施，导致2号机2C热网循环水泵出口电动门电气部分进水，使B相发生接地故障；2）2号炉渣浆池搅拌器电源冗余配置，双电源切换装置闭锁机构被违规拆除，两路电源处于同时送电状态，导致2号机厂用380V系统A、B段电源合环；3）运行人员未在保护规定的60分钟内恢复2号主变冷却器运行。

（3）教训：加强设备检修管理，严格执行操作规程；加强人员培训，提高运行人员对主变冷却器保护动作逻辑的掌握程度。

2. 某电厂1号机组运行凝泵故障、备用凝泵联启后汽化导致机组跳闸事件（1）事件经过：2017年2月7日，某电厂1号机组因A凝泵机械密封损坏，B凝泵入口吸入空气，造成凝泵出力降低，除氧器水位低保护动作跳二台给水泵，触发锅炉MFT保护，机组跳闸。

（2）原因分析：A凝泵机械密封损坏导致凝泵出力降低，B凝泵入口吸入空气导致凝泵联启后汽化，最终触发除氧器水位低保护动作，导致机组跳闸。

（3）教训：加强设备巡检和维护，及时发现并处理设备缺陷；提高运行人员对设备异常情况的判断和处理能力。

变压器跳闸原因有哪些?如何处理,应检查哪些方面?
变压器自动跳闸时，应立即进行全面检查并查明跳闸原因再作处理。

具体的检查以下几个方面：
(1) 根据保护的动作掉牌或信号、事件记录器及其它监测装置来显示或打印记录，判断是否是变压器故障跳闸；
(2) 检查变压器跳闸前的负荷、油位、油温、油色，变压器有无喷油、冒烟，瓷套有否闪络、破裂。

压力释放阀是否动作或其它明显的故障迹象，作用于信号的气体继电器内有无气体等；
(3) 分析故障录波的波形；
(4) 了解系统情况，如保护区内区外有无短路故障及其它故障等。

若检查结果表明变压器自动跳闸不是变压器故障引起，则在外部故障排除后，变压器可重新投入运行。

若检查发现下列情况之一者，应认为变压器内部存在故障，必须进一步查明原因，排除故障，并经电气试验、色谱分析以及其它针对性的试验证明故障确已排除后，方可重新投入运行。

a) 瓦斯继电器中抽取的气体分析判断为可燃性气体；
b) 变压器有明显的内部故障特征，如外壳变形、油位异常、强烈喷油等；
c) 变压器套管有明显的闪络痕迹或破损、断裂等；
d) 差动、瓦斯、压力等继电保护装置有两套或两套以上动作。

１ ２ 分 闸回路 ．

１事故 发生 经 过及原 因 分析 ２ １ 年 ３ ６日 ０ ３ 分 ３ 秒 ， １ ２ ００ 月 时 ６ ７ ０ 变 ＃主变 一次 ｋ 路器跳 闸， ｋ ｖ断 ６Ｖ 分段 备 自投 动作 重合 成功， 值班人 员 仔细检 查监 控后 台保 护事件 信 息， 现只 发 有 断路 器跳 闸位 置记 录， 没有任 何关 于 ２ ＃主变 一次 断路器 的保 护动 作信 息记 录 。由于 ６Ｖ各 自投 重合 成功 ， 有造 成大 的影 响， ｋ 没 值班 人员把 事 故情况 立即 汇报调 度， 调度 室 向相关 领导汇 报后 ， 电车 间领 导和检 修人 员也 立即赶 到现 供 场对 变压 器 和一 次 断路 器 、保护 装 置进 行 检 查 。高压 班对 变 压 器做 常规 试 验， 检查 一切正 常， 变压 器没有 内部故障 ： 电班检 查分 合 闸回路， 继 用绝 缘摇表 摇测直 流 回路没 有存 在接 地和 绝缘 下 降， 也就是 直 流接 地造 成 的误动 可 以排 除， 时又对 保 护装 置进 行通 电试验 ， 切 正常 。 由于 找不 到跳 闸 的真 正原 同 一 因， 以检修人 员 处理完 ， 所 将变 压器投 入 空载运 行 。３时 １ ４分 ３ 秒 变压 器一 ５ 次３ｋ ５Ｖ断路器 再次 跳闸， 况象 第一次 跳 闸一样， 任何 保护动 作情 况， 情 无 检修 人 员又立 即到 现场进 行检 查处 理， 这次通 知设 备管理 室把 库存 备件 调 出， 对保 护装 置进行 了更换， 同时 由电工班 对断路 器机构 进行检 查， 找不到 跳闸原 因， 仍 再 次送 电进行 空载 运行 ， 运行 不到 一 小时， 压器 一次 ３ ｋ 变 ５ Ｖ断路器 第三 次跳 闸， 情况 象之 前一样 。这 样接 连三 次无 故跳 闸， 引起 了厂领 导 的高 度重视 ， 同 时公司相关 管理 部 门也要求 尽快 查找事 故原 因， 绝不 能让 隐患存 在， 响公司 影 正 常生产 节奏 ， 成更大 的损 失 。我 厂相关 技术 人员赶 到现 场， 各方 面分析 造 从 查 找原 因。首先 引起 开关跳 闸的 有三个 方面 因素 ： １ 保护 装置 误动 ：２ 分 闸 （） （） 回路 有 问题 ：３ 断路器机 构 本身 原 因。下面 对三 个方 面原 因进 行逐 一分 析 ： （） １ １ 保护装 置误 动 ．

变压器差动保护跳闸的原因分析及处理摘要:变压器是电力系统中十分重要的供电元件，其运作的可靠性关乎着变电站的整体安全。

为提高供电的安全可靠性，本文结合一起引起主变差动保护动作的事故，通过检查现场的电力设备和事故记录，对变压器差动保护跳闸的原因进行分析，供类似事故探讨参考与借鉴。

关键词:变压器;差动保护；跳闸；接线；处理随着我国电网技术的快速发展，变压器作为电力系统中的重要设备,具有改变电压、传递电能的作用，成为了电网安全、经济运行的基础。

但是，在变压器的运行过程中，时常会出现变压器差动保护跳闸的现象，导致供电线路无法得到保护，严重影响了供电可靠性和电网稳定性，可见变压器差动保护是电力系统安全运行的重要保障。

因此，通过对事故现场情况的检查，分析变压器差动保护跳闸的原因，采取必要的措施解决事故问题，保证电力系统能够正常供电，营造安全、有序的电网服务环境。

1现场检查情况1.1运行方式变电站有1台11OkVY／Y／△型变压器，110、35、6kV侧母线均采用单母接线形式，ll0kV侧为电源端，其它两侧为负荷侧。

35kV中性点隔离开关在变压器正常运行时拉开，在操作35kV侧开关时合上。

差动保护TA二次采用全星形接线。

1.2值班员记录2010年某一起事故警报响起，主变三侧181、381、681开关位置信号灯红灯闪亮，#1主变控制屏“差动保护动作”、“充电机保护故障”、“35kV线路384开关保护屏告警”灯亮。

检查主变瓦斯继电器内无气体，压力释放阀未动作。

后被告知35kV线发生短路故障。

1.3保护动作报告(1)2010年9月12日18时35分39.732秒B相动作差动动作电流动作量5.943A差动制动电流动作量12.38A持续时间动作量0.027s(2)2010年9月12日18时35分39.732秒C相动作差动动作电流动作量6.369A差动制动电流动作量6.193A持续时间动作量0.027s1.4故障录波器记录该变电站没有录波器，从变压器保护装置内提取故障录波记录时，发现故障时的故障报告已被冲掉，因此只能通过上一级变电站的录波器获取线路故障录波记录。

变电运行常见跳闸故障原因及处理方法分析在电力系统中，变电设备占据着重要地位，变电运行正常与否会直接打算整个电力系统的运行牢靠性。

在现代社会中，人们生产生活对电力依靠程度非常深，对电力供应的稳定牢靠提出了更高要求，在此背景下，加强对变电运行的重视，充分把握其跳闸故障，准时处理，削减跳闸故障给电力系统带来不利影响，是当前电力行业应关注的一项工作。

一、变电运行常见跳闸故障及其缘由（一）线路问题导致的跳闸故障在电力系统中，其掩盖的范围区域较大，为满意掩盖区域内供电需求，需要铺设众多的线路，给管理带来了较大困难，特殊是特别性质的输电线路，为避开重大平安事故，通常都选择在偏远的地区来安装，比如郊区，可以预防对居民生活产生过大影响。

但是，由于偏远地区本身环境相对较为简单，线路的维护、检修等都面临较大困难，常常简单消失巡检、修理与管理不到位的状况，线路的整理、检修工作缺乏，导致线路问题得不到准时发觉，增加变电运行故障发生的概率。

此外，当线路周边环境有丛林时，受树木、雷电等因素影响，变电运行跳闸故障也非常简单发生，甚至会引发重大火灾，给用电平安造成极大威逼。

（二）硬件问题导致的跳闸故障硬件问题导致跳闸故障主要体现为两种，一是主变后备动作的单侧开关跳闸故障，发生部位是主变三侧中某侧，主要是由于该侧消失过流，在后备爱护动作时，引发单侧开关跳闸，其发生的缘由主要有开关误动、母线故障以及越级跳闸等。

二是主变三侧开关跳闸，其发生缘由主要包括主变侧的动区、内部或者低压侧出线故障以及连线发生故障，为明确开关跳闸故障发生的详细缘由，还需要对一次设备、爱护动作信号等进行进一步检查，假如发觉主变系统中有瓦斯爱护动作，则主变三侧跳闸故障发生缘由就是变压器内部故障；假如发觉主变系统有过流爱护动作，需要连续进行检查，分析故障发生的精确缘由。

（三）设备检查问题导致的跳闸故障变电设备是变电正常运行的基础，所以，在日常维护管理中，必需做好对变电设备的检查，确保设备运行状态良好，提高变电运行的平安性。

原因分析
1 、 可能引起断路器跳闸的原因分析
“
”
从当时变电站运行情况及主变高压侧断路器跳闸后 ， 只有 位置不对应 等综合 信
息来看 ， 断路器跳闸无任何其它动作信号发出 ， 原因可能有以下几点：断路器机构故
障引起的断路器偷跳；继电保护装置异常引起的误动；控制回路绝缘下降或两点接
地；人为因素 ， 但因断路器跳闸时无任何操作和检修工作 ， 故基本可排除此原因。

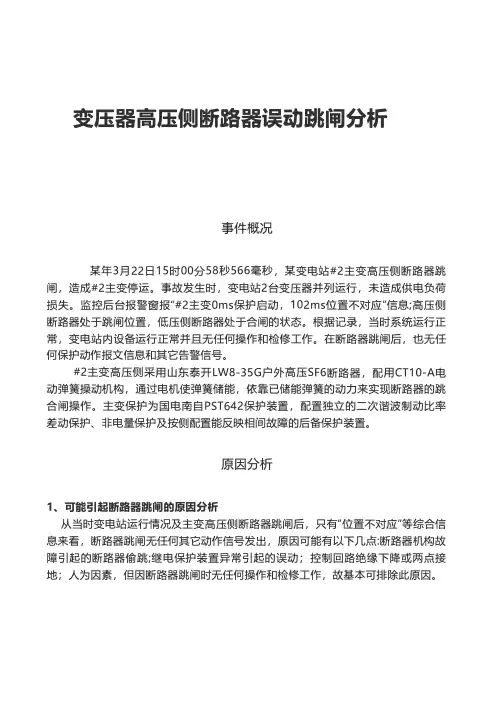

变压器高压侧断路器误动跳闸分析
事件概况
某年3月22日15时00分58秒566毫秒 ， 某变电站#2主变高压侧断路器跳 闸 ， 造成#2主变停运。 事故发生时 ， 变电站2台变压器并列运行 ， 未造成供电负荷
“
损失。 监控后台报警窗报"#2主变Oms保护启动 ， 102ms位置不对应 信息；高压侧 断路器处千跳闸位置 ， 低压侧断路器处于合闸的状态。 根据记录 ， 当时系统运行正 常 ， 变电站内设备运行正常并且无任何操作和检修工作。 在断路器跳闸后 ， 也无任 何保护动作报文信息 和其它告警信号。
为进—步验证断路器误动跳闸的原因， 进行了故障复原试验。 将拆除的所有二 次接线全部恢复， 人为先退出22LP1和21 LP3任何一个出口压板（如不断开高压侧 断路器将无法合闸）， 合上主变高、 低压侧断路器， 模拟主变处于正常运行时的状 态， 再分别投人退出的22LP1或21 LP3出口压板， 两次均出现了高压侧断路器跳 闸， 低压侧断路器仍在合闸状态的情况， 且保护装置动作报文信息和监控后台信息 与当时故障发生时的清况—致。 因此也证明了主变低后备保护装置联跳其它断路器 背板接线端子绝缘击穿， 是造成高压侧断路器误动跳闸的唯—原因。
「- --- -·--- ----- --- -7

定期对员工进行技能考核，不合格者 不得操作变压器。
建立预警系统
通过安装传感器和监控设备，实时监测变压器的 运行状态和参数。
当监测到异常情况时，预警系统应立即发出警报， 通知相关人员进行处理。
预警系统还应具备数据分析功能，能够对历史数 据进行分析，发现潜在的故障隐患。
2023
REPORTING
PART 04
事故概述
某地变压器在运行过程中突然跳闸，导致周 边区域停电。
事故处理
对变压器进行维修和更换绝缘材料，并对周 边区域进行供电恢复。
事故原因
经调查，变压器跳闸的原因是内部绝缘材料 老化，导致短路。
事故教训
加强变压器的维护和检修，及时发现和处理 设备隐患。
某公司变压器故障处理经验
故障概述
某公司变压器出现异常声音和 气味，疑似故障。
提高操作人员的技能水平
通过培训和考核，确保操作人员熟练掌握变压器的操作和维护技能， 避免因人为操作失误导致跳闸。
加强应急处理能力
建立健全的应急预案和响应机制，提高应急处理人员的专业素质和处 理能力，确保在变压器跳闸事件发生时能够迅速、准确地应对。
监测与预警系统
建立变压器运行监测系统，实时监测变压器的运行状态和参数，及时 发现异常情况并发出预警，为预防和应急处理提供有力支持。
变压器跳闸的应急处理
快速切断电源
切断电源
在变压器跳闸后，应立即断开变 压器的高压侧和低压侧开关，以 快速切断电源，防止故障扩大。
防止电弧伤人
在切断电源的过程中，操作人员 应佩戴绝缘手套和护目镜，以防 电弧伤人。
紧急抢修
故障诊断
在切断电源后，应立即对变压器进行 故障诊断，确定故障原因和部位。

变压器差动保护跳闸的分析与处理本文主要是论述变压器由于差动保护接线错误和综保装置参数的设置的不恰当引起误动作原因分析和处理。

1、故障现象我厂银山前区35kV变电站共有2台容量为31.5MVA主变压器，担负着该区域三个厂矿的电力供应，整个系统于2005年6月10号建成投运。

2005年9月13号下午4点27分，35kV变电站主控制室突然发出声光报警显示2＃主变因比例差动保护动作跳闸（差流动作电流：1.3 A），当时所带负荷为3000KW。

检修人员立即赶到现场，首先对2＃主变本体及其附属设备进行检查发现：油枕油位正常，无渗油迹象;变压器油温油色及外观正常；高低压侧绕组绝缘电阻合格;变压器高低压侧绕组做直流电阻测试数据合格;变压器高低压侧避雷装置耐压试验合格；变压器的瓦斯保护既无报警也未伴随差动保护同时动作，根据以上情况初步判断变压器本体并没有任何问题，而是一次保护的误动作。

2、原因分析及处理既然初步确定变压器本体没有异常，那么造成变压器差动保护的动作原因是什么呢？我们在对外供用户进行检查的时候发现：我们的外供10kV用户在启动大功率电动机的时间与2＃主变跳闸的时间一致，而且综合保护装置显示流经差动继电器的电流（以下简称差流）瞬间的突然升高，根据这一现象我们对变压器当时的数据进行认真地分析：根据变压器差动保护的基本原理，按环流法接线构成的差动保护，如果电流互感器具有理想的特性的话，则在正常和外部故障时，差动继电器中是没有电流的。

考虑电流互感器励磁特性不完全相同实际情况，差流也应该很小并接近零，并且是一个基本稳定的不随负荷的改变而改变的数值。

但是从综合自动化装置所采集到的数值看却是：在变压器跳闸以前变压有功负荷为3000kw，10kV侧互感器二次电流为0.38A.。

差流为1.15A并且随着负荷的增大而增大，在外部启动功率约400kW的电动机时差流数值超过了1.3A (设计院给定定值：比例差动门槛值：1.3A)，从而引发了2＃主变因比例差动保护动作跳闸造成事故。

220kV线路及主变压器跳闸分析摘要：抚顺发电有限责任公司220kV内桥式线路系统，抚北2号线2202开关、内桥2212开关跳闸，导致抚北2号线跳闸，2号主变停运。

经过分析此次线路和主变跳闸事件查找原因，并进行处理，避免此类事件甚至事故发生。

关键词：220kV线路及主变压器；跳闸；分析；处理抚顺发电有限责任公司220KV系统是由1、2号主变，抚北1、2号线4个元件组成的内桥式220kV线路系统。

2011年06月03日，与电力系统并列运行的抚北2号线2202开关、内桥2212开关跳闸，抚北2号线跳闸，2号主变停运。

根据本次线路和主变跳闸的保护动作、校验情况及装置检查分析，查找原因，并有针对的进行处理，以避免此类不安全事件甚至事故发生。

1 线路跳闸前电站运行方式抚电公司的两台200MW机组均为机变线运行方式，当时1号机组运行，通过220kV抚北1号线与系统并列；2号机组停机中，2号主变通过抚北2号线与系统并列。

电气系统如下图：图中1号发电机1501开关，抚北1、2号线2201，2202开关，内桥2212，开关合位，2号发电机1502开关断位。

2事件经过及分析2.1事件经过6月3日05时10分，抚北2号线2202开关、内桥2212开关，2号主变、高工变、脱硫变跳闸，来“主变保护B套装置故障”，“主变差动II差流速断保护动作”信号。

现场检查2202、2212开关在开位，2号主变、高工变、脱硫变未见异常。

测2号主变绝缘，发现2号主变低压侧绝缘不良1.5mΩ。

2.2装置检查1）检查2号机发变组保护盘，保护B柜有焦糊味，且2号主变差动保护II 保护模块电源板的-15V电源指示灯熄灭，2号主变差动保护II模块上“运行、告警、启动”指示灯熄灭，确认电源板损坏。

更换保护电源板后，电源模块各电压指示灯均正常点亮，保护模块运行指示灯点亮，保护模块运行正常；2）查看线路故障录波器波形，6月3日05时08分，2202开关、2212开关跳开，在2202开关和2212开关跳闸前，1、2号主变高压侧A、B、C三相电压正常；1、2号主变高压侧A、B、C三相电流正常；电压电流均没有发生异常变化；3）查看2号机组DCS记录，在2202开关和2212开关跳闸±1小时时间段没有2号主变保护动作记录；4）查看2号机组发变组保护工控机保护动作记录，在2202开关和2212开关跳闸±1小时时间段没有发现2号主变保护动作记录。

高压开关柜在运行中突然跳闸故障如何判断和处理？.docx 1、1.高压开关柜在运行中突然跳闸故障如何推断和处理？1)故障现象:这种故障缘由是爱护动作。

高压柜上装有过流、速断、瓦斯和温度等爱护。

如图一所示:当线路或变压器出现故障时，爱护继电器动作使开关跳闸。

跳闸后开关柜绿灯闪亮(假如没有闪光母线不闪)，转换开关手柄在合闸后位置即竖直向上。

高压柜内或中央信号系统有声光报警信号，继电器掉牌指示。

计算机监控系统有“爱护动作”、“开关变位由合变分”的告警信息。

2)推断方法:推断故障缘由可以依据继电器掉牌、遥信信息等状况进行推断。

在高压柜中瓦斯、温度爱护动作后都有相应的信2、号继电器掉牌指示。

过流继电器(GL型)动作时不能区分过流和速断。

在定时限爱护电路中过流和速断分别由两块(JL型)电流继电器爱护。

继电器动作时红色的发光二极管亮，可以明确推断动作缘由。

3)处理方法:过流继电器动作使开关跳闸，是因为线路过负荷。

在送电前应当与用户协商削减负荷防止送电后再次跳闸。

速断跳闸时，应当检查母线、变压器、线路。

找到短路故障点，将故障排除后方可送电。

过流和速断爱护动作使开关跳闸后继电器可以复位，利用这一特点可以和温度、瓦斯爱护区分。

变压器发生内部故障或过负荷时瓦斯和温度爱护动作。

假如3、是变压器内部故障使重瓦斯动作，必需检修变压器。

假如是新移动、加油的变压器发生轻瓦斯动作，可以将内部气体放出后继续投入运行。

温度爱护动作是因为变压器温度超过整定值。

假如定值整定正确，必需设法降低变压器的温度。

可以通风降低环境温度，也可以削减负荷减低变压器温升。

假如整定值偏小，可以将整定值调大。

通过以上几个方法使温度接点打开，开关才能送电。

2.高压开关柜储能故障如何推断和处理？〔电气故障〕如图二所示:电动不能储能分别有电机故障掌握开关损坏、行程开关调整不当和线路其它部位开路等。

表现形式有电机不转、电机不4、停、储能不到位等。

n1〕行程开关调整不当:行程开关是掌握电机储能位置的限位开关。

变压器低压侧短路导致高压开关跳闸的原因分析
在电力系统中，变压器是至关重要的设备，它负责将电压从一个级别转换到另一个级别。

然而，在某些情况下，如变压器低压侧发生短路时，可能会导致高压开关跳闸。

本文将探讨这一现象背后的原因。

首先，我们要理解什么是短路。

短路是指电路中的两个导体意外接触，形成一个低电阻的通路，使得电流急剧增加。

这种情况下，电流可以远高于正常值，这可能导致设备过热，甚至引发火灾。

在变压器低压侧发生短路时，由于短路点的阻抗非常小，因此通过的电流会非常大。

根据基尔霍夫定律，这个大的电流将会在变压器的高压侧产生相应的大电流。

这个大电流超过了高压开关的设定值，就会触发高压开关的保护装置，使其跳闸，从而切断电源，防止进一步的损坏。

此外，当变压器低压侧发生短路时，变压器的铁芯会产生很大的磁通，这会导致变压器的励磁电流增大，进而使变压器的高压侧电流增大。

如果这个电流超过高压开关的设定值，也会导致高压开关跳闸。

总的来说，变压器低压侧短路导致高压开关跳闸的主要原因是短路电流过大和励磁电流增大。

这两种情况都会导致高压侧电流超过高压开关的设定值，从而触发高压开关的保护装置，使其跳闸。

为了防止这种情况的发生，我们需要定期对变压器进行检查和维护，及时发现并处理可能存在的问题。

同时，我们也需要合理设置高压开关的保护参数，以确保其能够在短路发生时及时跳闸，保护电力系统的安全运行。

主变压器越级跳闸的原因和处理方法
主变压器发生故障时，由于某些缘由使本级断路器没有跳闸，引起上级断路器跳闸的现象，称为主变压器越级跳闸。

1．主变压器越级跳闸的缘由
(1)由于爱护的沟通电流或电压回路故障、直流回路故障、爱护电源熔断器熔断、爱护装置内部故障以及爱护出口连接片未投等缘由造成爱护拒动，从而越级跳闸。

(2)由于爱护定值错误造成越级跳闸。

(3)由于断路器本身掌握回路故障、掌握回路熔断器熔断、机械故障、操动机构故障等缘由造成断路器拒动，从而越级跳闸。

2．主变压器越级跳闸的处理
(1)复归音响，记录故障发生的时间，检查表计的变化状况，检查断路器的跳闸状况，检查、记录、复归光字牌及爱护动作信号，留意有无其他设备爱护信号发出，假如掌握盘台上有断路器掌握开关，复归跳闸断路器开关把手．作出事故的初步推断，将事故现象和初步推断结论报告调度。

(2)到现场对一次设备进行具体检查，重点检查变压器有无明显故障现象。

(3)依据爱护动作状况、断路器跳闸状况、现场检查状况进行综合分析，推断事故缘由和性质，并将检查状况及推断结果报告调度。

(4)隔离故障点，如故障的变压器和拒动的断路器等，依据规定拉开
失压母线上的各分路断路器。

(5)依据调度命令，对无故障部分恢复送电，如确认失压母线无故障，并充电良好后，依据变电站的详细状况可将负荷倒另一台主变压器供电，逐条按挨次送出各分路，并留意监视非故障主变压器的负荷和温度。

(6)恢复用户供电后，再分析引起断路器拒动或爱护拒动等的详细缘由，必要时通知专业人员来处理。
