变压器自动跳闸处理原则

变压器后备保护分析与动作跳闸处理原则一、变压器后备保护的分析变压器后备保护是保护变压器免于由于内部故障或外部原因引起的过电流、欠电压、过温度等异常情况，从而保证变压器的正常运行和延长其使用寿命的重要措施。

变压器后备保护的分析主要包括对变压器运行情况的监测和故障诊断。

1.监测变压器运行情况：监测变压器的运行情况是通过对变压器的各项参数进行实时监测，包括电流、电压、温度等。

其中，电流是变压器运行的重要参数，通过检测电流的大小和变化趋势，可以判断变压器是否处于正常运行状态。

电压是供电给变压器的重要参数，通过检测电压的稳定性和输出质量，可以判断变压器是否受到过电压或欠电压的影响。

温度是变压器工作的重要参数，通过检测变压器各部位的温度变化，可以判断变压器是否处于正常工作温度范围内。

2.故障诊断：故障诊断是根据变压器的实际使用情况和各项参数的变化情况，通过分析故障原因和故障特征，确定变压器的故障类型和位置。

常见的变压器故障包括短路、接地、绕组开路、绝缘老化等。

通过对故障的分析和诊断，可以及时采取相应的措施进行处理，保证变压器的正常工作。

1.过电流保护跳闸处理原则：当变压器的电流超过额定电流的一定倍数时，应立即进行过电流保护跳闸处理。

跳闸保护的动作时间应根据变压器的额定容量和负载情况进行合理设定，不能过早跳闸，也不能过迟跳闸，以免损坏变压器和其他设备。

2.过温度保护跳闸处理原则：当变压器的温度超过设定的上限温度时，应立即进行过温度保护跳闸处理。

跳闸保护的动作时间应根据变压器的额定容量和散热条件进行合理设定，不能过早跳闸，也不能过迟跳闸，以免损坏变压器。

3.欠电压保护跳闸处理原则：当变压器的输入电压低于设定的阈值时，应立即进行欠电压保护跳闸处理。

跳闸保护的动作时间应根据变压器的额定容量和敏感度要求进行合理设定，不能过早跳闸，也不能过迟跳闸，以免对网络供电和用户用电造成不良影响。

4.短路和接地保护跳闸处理原则：当变压器发生短路或接地故障时，应立即进行短路和接地保护跳闸处理。

变压器后备保护分析与动作跳闸处理原则一、后备保护分析1.差动保护：差动保护是变压器后备保护中最重要的一部分。

其主要原理是通过监测变压器的输入和输出电流之间的差异，来判断变压器内部是否发生故障。

当差动电流大于设定阈值时，差动保护动作，切断变压器电路，以保护变压器。

2.过流保护：过流保护是指变压器输入端或输出端电流超过额定值时，保护装置会发出信号使断路器或刀闸跳闸，以切断电路。

过流保护是保护变压器的重要手段之一，用于防止变压器过负荷运行和短路故障。

3.过温保护：变压器内部温度的急剧升高会导致变压器绝缘材料老化和失效，进而引发火灾事故。

因此，过温保护是必要的。

过温保护通常采用温度传感器监测变压器内部温度，一旦温度超过设定值，保护装置会发出信号，切断电源，停止变压器的运行。

当变压器后备保护装置动作跳闸时，需要及时采取相应的措施进行处理，以保证变压器的安全和设备的正常运行。

1.检查故障原因：首先应该对动作跳闸的原因进行全面、系统的分析，判断是否属于故障动作，并找出故障原因。

可能的故障原因包括变压器内部短路、过载、绕组接地等。

通过检查，可以排除虚警动作，保证变压器的正常运行。

2.故障修复：一旦确定故障原因，需要及时进行故障修复。

对于短路故障，应排除短路点，修复绕组；对于过载故障，应调整负载，使变压器运行在正常负荷范围内；对于绕组接地故障，应检修绝缘层，排除接地点。

3.冷却处理：当变压器发生过温时，需要采取相应的冷却处理措施。

可以通过增加散热器的风量、使用冷却风扇等方式进行冷却，降低变压器内部温度。

4.环境监测：为了预防类似故障的再次发生，需要对变压器周围的环境进行监测。

如监测变压器输入电流和输出电流的差值，监测变压器运行时的温度等参数，及时发现异常情况并采取相应措施。

5.设备保养：定期对变压器进行保养和检修，检查差动保护、过流保护、过温保护等保护装置的运行情况，保证其可靠性和正常功能。

总之，变压器后备保护分析和动作跳闸处理是保证变压器设备安全运行的重要环节。

变压器后备保护分析与动作跳闸处理原则1. 引言变压器是电力系统中的重要设备，为保障电力系统的运行稳定性和安全性，需要对变压器进行全面的保护和管理。

其中，后备保护是保障变压器安全运行的重要手段之一，本文将对变压器后备保护进行分析，并对动作跳闸处理原则进行探讨。

2. 变压器后备保护概述变压器后备保护是指在主保护失灵或运行异常时，为防止变压器继续运行而采取的保护措施。

其目的是保障变压器运行安全，防止事故的发生。

变压器后备保护通常包括以下几种类型：2.1 奇数次谐波保护奇数次谐波保护是通过测量变压器两侧电压的奇数次谐波电压，来判断是否发生故障。

当变压器内部发生故障时，会产生奇数次谐波电流，从而导致两侧电压的奇数次谐波电压不等。

此时，保护装置会发出动作信号，切断变压器的电源，以防止事故的进一步扩大。

2.2 过电压保护过电压保护是指在变压器出现过电压时，通过切断电源，以保护变压器安全运行。

过电压保护通常分为瞬变过电压保护和持续过电压保护两种，其中瞬变过电压保护是指对高压侧电压瞬间剧烈波动所采取的保护措施，而持续过电压保护则是指对发生长时间过电压的情况所采取的保护措施。

2.3 欠电压保护欠电压保护是指在变压器出现欠电压时，通过切断电源，以保护变压器安全运行。

欠电压保护可以有效避免变压器在电网电压异常下继续工作，从而导致事故。

2.4 瞬时过流保护瞬时过流保护是指通过测量变压器两侧电流的波形和幅值来判断变压器是否出现故障。

当变压器内部出现短路等故障时，会产生高幅值的电流，从而导致保护装置动作，切断电源，以保护变压器安全运行。

3. 变压器后备保护动作跳闸处理原则变压器后备保护动作跳闸时，需要对保护装置和变压器进行检查和处理，以确定动作原因和故障位置，全面保障变压器安全运行。

变压器后备保护动作跳闸处理原则主要包括以下几点：3.1 处理动作跳闸信号当变压器后备保护装置发出动作跳闸信号时，需要及时处理，以确定动作原因和故障位置。

变压器过流跳闸事故处理方法一、背景介绍变压器是电力系统中重要的电气设备之一，它承担着电能的变换和传输任务。

由于各种原因，变压器可能出现过流跳闸事故，给电力系统运行造成影响，因此对变压器过流跳闸事故的处理十分重要。

二、变压器过流跳闸的原因1. 负载过大：当变压器承载的负载超过了额定负荷时，会引起过流跳闸现象。

2. 短路故障：发生供电系统的短路故障时，也容易导致变压器过流跳闸。

3. 变压器内部故障：例如绕组短路、接地故障等都可能引起过流跳闸。

4. 突发事件：例如雷击、动物触碰等也可能导致变压器过流跳闸。

三、变压器过流跳闸事故处理方法1. 现场排除故障：一旦发生变压器过流跳闸，首先需要到现场进行排查，找出故障原因，例如检查变压器负载情况、检查供电系统是否存在短路等。

2. 保护装置动作分析：对变压器保护装置的动作进行分析，了解保护装置的动作原因，是否存在误动作等情况。

3. 变压器停运检修：如果发现变压器内部存在故障，需要停运进行检修，修复或更换故障零部件。

4. 安全交接班：变压器过流跳闸事故处理过程中，应进行安全交接班，确保操作人员清晰了解事故处理情况，避免出现差错。

5. 事故分析与改进：事故发生后，需要进行事故分析，找出事故原因，并及时采取改进措施，防止同类事故再次发生。

四、变压器过流跳闸事故应对的注意事项1. 安全第一：任何时候，处理变压器过流跳闸事故都要把安全放在首位，确保人员不受伤害。

2. 操作规程：严格按照操作规程进行事故处理，避免违反规程导致二次事故。

3. 专业技能：处理变压器过流跳闸事故需要具备一定的电气知识和技能，操作人员需具备相关的技术资质。

4. 设备维护：定期对变压器进行检修和维护，确保设备的安全可靠性。

5. 预防措施：加强对供电系统的监测，及时排除潜在的故障隐患，预防变压器过流跳闸事故的发生。

五、结语变压器过流跳闸事故的处理涉及到电力系统的安全稳定运行，因此必须引起足够重视。

只有加强变压器过流跳闸事故的预防和处理工作，才能有效保障电力系统的正常运行，为工业生产和生活用电提供可靠保障。

电力变压器常见事故及处理1.自动跳闸后的一般处理系统性处理，投入备用变压器，调整运行方式和负荷分配；了解系统内故障；可能是人为误碰、误操作或误保护跳闸，可试送电一次；查明系变压器下一级设备故障，但相应保护未动作，本变压器低压过电流或限时过电流保护动作跳闸，在故障有效隔离后可试送电一次；如查明是重瓦斯、差动或电流速断保护动作，故障时已造成冲击，应在停电状态下详细检查并测定绝缘。

未查明故障原因及处理前，不允许变压器投入运行。

总之，尽快查明原因并正确处理，恢复正常运行。

2.重瓦斯动作跳闸的处理从气体继电器中取气样色谱分析，如无气体则要检查二次回路、气体继电器接线柱及引线绝缘；检查防爆管无破裂、喷油；检查油位、油色、油温；检查变压器外壳无变形，焊缝无开裂喷油。

前述检查中如发现问题，应停电检查处理；在查明动作原因并处理前，不得合闸送电；如查明是二次电路绝缘损坏引起误动作，未发现其他异常，可在差动保护及过电流保护投入时，暂时将重瓦斯保护改接为信号，试送电一次并加强监视；如查明气体继电器内的气体仅是空气，查明空气产生的原因，当能保证变压器内部无故障时，变压器内部可不检查即投入运行。

3.油位异常与处理（1）原因生产厂家提供的油位与油温曲线，不符合油位—油温曲线时，可能的原因有：指针式油位计出现卡针；隔膜或胶囊下面有气体，隔膜或胶囊高于实际油位；隔膜或胶囊破裂，油位进入隔膜或胶囊上部空间，油位指示偏低；吸湿器堵塞，油位下降时空气不能进入，油位指示偏高；温度计不准确；变压器漏油，储油少；大修后注油太多或不够；长期大负荷运行。

（2）处理①及时查明原因。

特别当油位指示超过满刻度或降到零刻度时，必须立即确认原因，并监视变压器运行状态。

可通过油位与油温-曲线判断，并通过微动开关发出油位高低的信号。

检查油箱吸管是否漏油或堵，查明原因并立即报告设备管理人员。

②采取措施。

如油位异常，应立即采取措施；如大量漏油及油位明显降低，禁止将气体保护改接信号；如变压器本体无渗油，且有载调压油箱内油位正常，可能是注油不够。

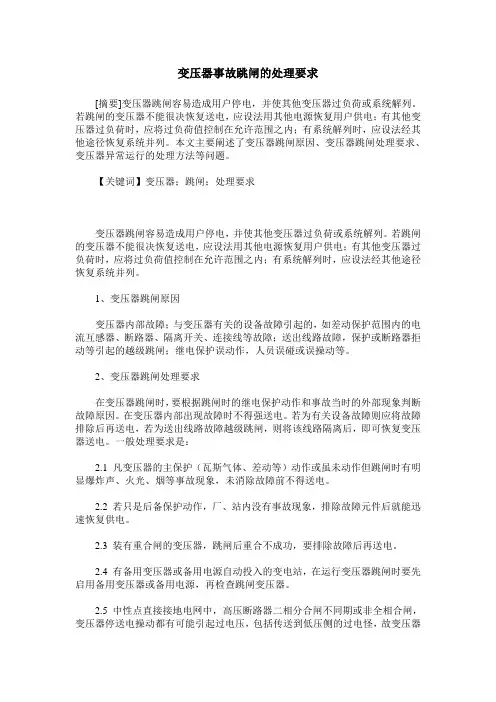

变压器事故跳闸的处理要求[摘要]变压器跳闸容易造成用户停电，并使其他变压器过负荷或系统解列。

若跳闸的变压器不能很决恢复送电，应设法用其他电源恢复用户供电；有其他变压器过负荷时，应将过负荷值控制在允许范围之内；有系统解列时，应设法经其他途径恢复系统并列。

本文主要阐述了变压器跳闸原因、变压器跳闸处理要求、变压器异常运行的处理方法等问题。

【关键词】变压器；跳闸；处理要求变压器跳闸容易造成用户停电，并使其他变压器过负荷或系统解列。

若跳闸的变压器不能很决恢复送电，应设法用其他电源恢复用户供电；有其他变压器过负荷时，应将过负荷值控制在允许范围之内；有系统解列时，应设法经其他途径恢复系统并列。

1、变压器跳闸原因变压器内部故障；与变压器有关的设备故障引起的，如差动保护范围内的电流互感器、断路器、隔离开关、连接线等故障；送出线路故障，保护或断路器拒动等引起的越级跳闸；继电保护误动作，人员误碰或误操动等。

2、变压器跳闸处理要求在变压器跳闸时，要根据跳闸时的继电保护动作和事故当时的外部现象判断故障原因。

在变压器内部出现故障时不得强送电。

若为有关设备故障则应将故障排除后再送电，若为送出线路故障越级跳闸，则将该线路隔离后，即可恢复变压器送电。

一般处理要求是：2.1 凡变压器的主保护（瓦斯气体、差动等）动作或虽未动作但跳闸时有明显爆炸声、火光、烟等事故现象，未消除故障前不得送电。

2.2 若只是后备保护动作，厂、站内没有事故现象，排除故障元件后就能迅速恢复供电。

2.3 装有重合闸的变压器，跳闸后重合不成功，要排除故障后再送电。

2.4 有备用变压器或备用电源自动投入的变电站，在运行变压器跳闸时要先启用备用变压器或备用电源，再检查跳闸变压器。

2.5 中性点直接接地电网中，高压断路器二相分合闸不同期或非全相合闸，变压器停送电操动都有可能引起过电压，包括传送到低压侧的过电怪，故变压器停送电操动时应保持中性点直接接地2.6 变压器事故过负荷时，应立即采取措施在规定时间内降低负荷，或投入备用变压器倒负荷，改变运行接线或按规定限制负荷等。

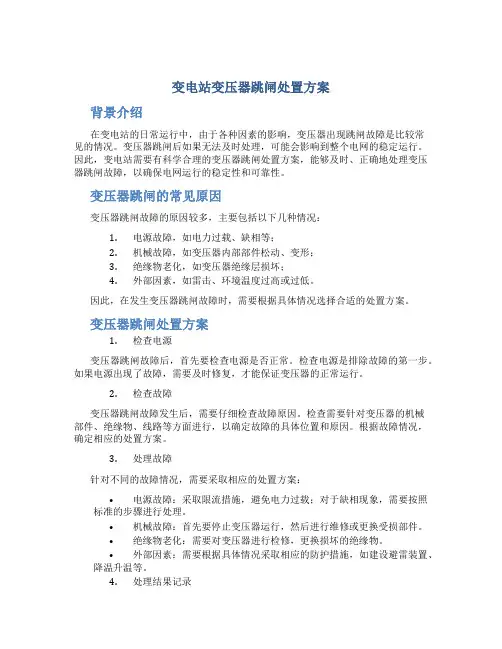

变电站变压器跳闸处置方案背景介绍在变电站的日常运行中，由于各种因素的影响，变压器出现跳闸故障是比较常见的情况。

变压器跳闸后如果无法及时处理，可能会影响到整个电网的稳定运行。

因此，变电站需要有科学合理的变压器跳闸处置方案，能够及时、正确地处理变压器跳闸故障，以确保电网运行的稳定性和可靠性。

变压器跳闸的常见原因变压器跳闸故障的原因较多，主要包括以下几种情况：1.电源故障，如电力过载、缺相等；2.机械故障，如变压器内部部件松动、变形；3.绝缘物老化，如变压器绝缘层损坏；4.外部因素，如雷击、环境温度过高或过低。

因此，在发生变压器跳闸故障时，需要根据具体情况选择合适的处置方案。

变压器跳闸处置方案1.检查电源变压器跳闸故障后，首先要检查电源是否正常。

检查电源是排除故障的第一步。

如果电源出现了故障，需要及时修复，才能保证变压器的正常运行。

2.检查故障变压器跳闸故障发生后，需要仔细检查故障原因。

检查需要针对变压器的机械部件、绝缘物、线路等方面进行，以确定故障的具体位置和原因。

根据故障情况，确定相应的处置方案。

3.处理故障针对不同的故障情况，需要采取相应的处置方案：•电源故障：采取限流措施，避免电力过载；对于缺相现象，需要按照标准的步骤进行处理。

•机械故障：首先要停止变压器运行，然后进行维修或更换受损部件。

•绝缘物老化：需要对变压器进行检修，更换损坏的绝缘物。

•外部因素：需要根据具体情况采取相应的防护措施，如建设避雷装置、降温升温等。

4.处理结果记录在变压器跳闸故障处理结束后，需要对处理结果进行记录。

记录包括故障原因、处理过程、处理结果等内容，既方便日后的检查，也有助于总结经验教训，让后续操作更加科学合理。

总结变压器跳闸故障是变电站常见的问题，处置方案的正确与否直接影响到电网的稳定运行。

因此，在处理变压器跳闸故障时，需要对故障原因进行仔细的分析，采取相应的处置措施。

同时，需要及时对处理结果进行记录，总结经验教训，确保变压器跳闸故障得到相应的解决方案，保证电网的安全稳定运行。

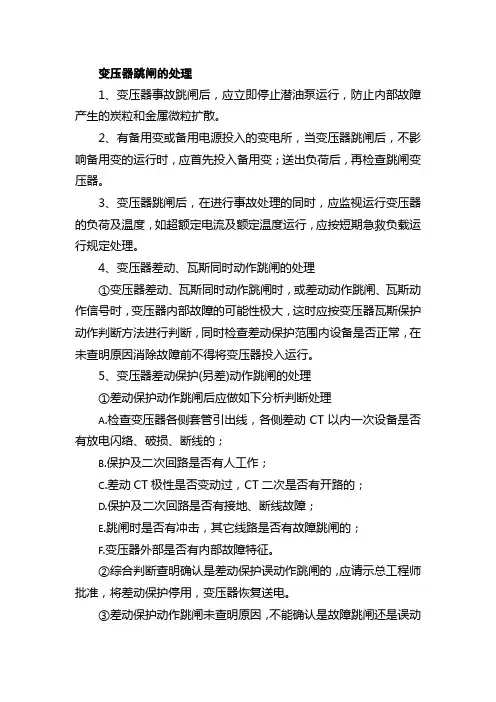

变压器跳闸的处理1、变压器事故跳闸后，应立即停止潜油泵运行，防止内部故障产生的炭粒和金属微粒扩散。

2、有备用变或备用电源投入的变电所，当变压器跳闸后，不影响备用变的运行时，应首先投入备用变；送出负荷后，再检查跳闸变压器。

3、变压器跳闸后，在进行事故处理的同时，应监视运行变压器的负荷及温度，如超额定电流及额定温度运行，应按短期急救负载运行规定处理。

4、变压器差动、瓦斯同时动作跳闸的处理①变压器差动、瓦斯同时动作跳闸时，或差动动作跳闸、瓦斯动作信号时，变压器内部故障的可能性极大，这时应按变压器瓦斯保护动作判断方法进行判断，同时检查差动保护范围内设备是否正常，在未查明原因消除故障前不得将变压器投入运行。

5、变压器差动保护(另差)动作跳闸的处理①差动保护动作跳闸后应做如下分析判断处理A.检查变压器各侧套管引出线，各侧差动CT以内一次设备是否有放电闪络、破损、断线的；B.保护及二次回路是否有人工作；C.差动CT极性是否变动过，CT二次是否有开路的；D.保护及二次回路是否有接地、断线故障；E.跳闸时是否有冲击，其它线路是否有故障跳闸的；F.变压器外部是否有内部故障特征。

②综合判断查明确认是差动保护误动作跳闸的，应请示总工程师批准，将差动保护停用，变压器恢复送电。

③差动保护动作跳闸未查明原因，不能确认是故障跳闸还是误动跳闸时，未消除故障前，不得将变压器送电。

6、变压器后备保护动作跳闸的处理(过流、复合电压闭锁过流等)①变压器后备保护动作跳闸后如下分析判断处理A.保护及二次回路是否有人工作；B.跳闸时中、低压侧线路保护是否有动作的同时开关拒跳，跳闸时系统是否有冲击；C.母差保护是否有动作的同时电源开关拒跳的，跳闸时系统是否有冲击；D.变压器主保护有无拒动可能。

②综合分析判断后备保护动作是由于外部短路线路保护、开关拒动造成越级的，隔离故障设备后变压器即可送电。

③如果送电后后备保护再次动作跳闸，未查明原因并消除故障前不得送电。

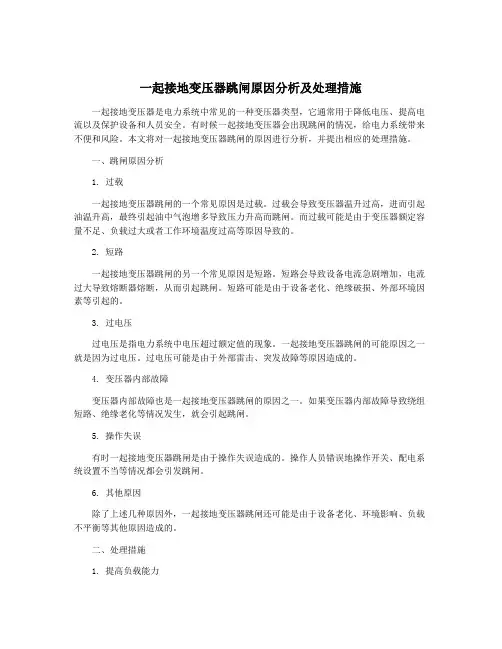

一起接地变压器跳闸原因分析及处理措施一起接地变压器是电力系统中常见的一种变压器类型，它通常用于降低电压、提高电流以及保护设备和人员安全。

有时候一起接地变压器会出现跳闸的情况，给电力系统带来不便和风险。

本文将对一起接地变压器跳闸的原因进行分析，并提出相应的处理措施。

一、跳闸原因分析1. 过载一起接地变压器跳闸的一个常见原因是过载。

过载会导致变压器温升过高，进而引起油温升高，最终引起油中气泡增多导致压力升高而跳闸。

而过载可能是由于变压器额定容量不足、负载过大或者工作环境温度过高等原因导致的。

2. 短路一起接地变压器跳闸的另一个常见原因是短路。

短路会导致设备电流急剧增加，电流过大导致熔断器熔断，从而引起跳闸。

短路可能是由于设备老化、绝缘破损、外部环境因素等引起的。

3. 过电压过电压是指电力系统中电压超过额定值的现象。

一起接地变压器跳闸的可能原因之一就是因为过电压。

过电压可能是由于外部雷击、突发故障等原因造成的。

4. 变压器内部故障变压器内部故障也是一起接地变压器跳闸的原因之一。

如果变压器内部故障导致绕组短路、绝缘老化等情况发生，就会引起跳闸。

5. 操作失误有时一起接地变压器跳闸是由于操作失误造成的。

操作人员错误地操作开关、配电系统设置不当等情况都会引发跳闸。

6. 其他原因除了上述几种原因外，一起接地变压器跳闸还可能是由于设备老化、环境影响、负载不平衡等其他原因造成的。

二、处理措施1. 提高负载能力为了避免因为过载而引起的跳闸情况，可以采取一定措施增加变压器的负载能力，比如增加冷却设备、升级变压器等。

2. 检修维护定期检查变压器的运行状态，发现异常及时处理。

包括检查绝缘状况、油温、绕组温升等，对于有异常应及时检修，避免因内部故障引起的跳闸情况。

3. 过电压保护安装过电压保护装置，当电压超过额定值时及时采取保护措施，避免因为过电压引起的跳闸情况。

4. 规范操作加强操作人员的培训，使其熟悉操作规程，遵守操作流程，避免因操作失误引起的跳闸情况。

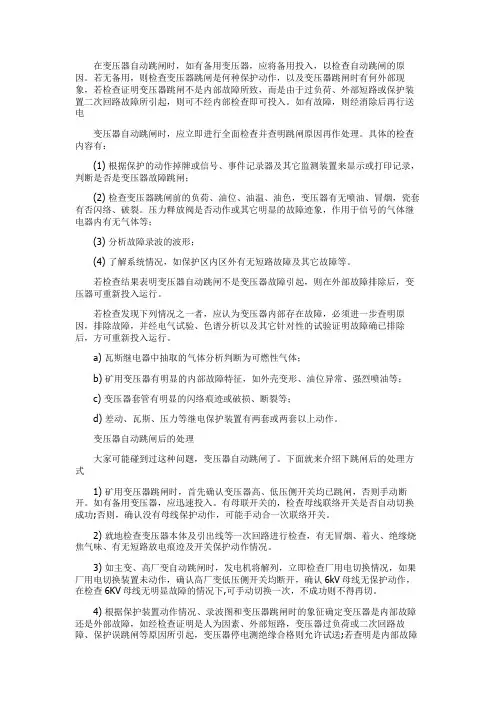

在变压器自动跳闸时，如有备用变压器，应将备用投入，以检查自动跳闸的原因。

若无备用，则检查变压器跳闸是何种保护动作，以及变压器跳闸时有何外部现象，若检查证明变压器跳闸不是内部故障所致，而是由于过负荷、外部短路或保护装置二次回路故障所引起，则可不经内部检查即可投入。

如有故障，则经消除后再行送电变压器自动跳闸时，应立即进行全面检查并查明跳闸原因再作处理。

具体的检查内容有：(1) 根据保护的动作掉牌或信号、事件记录器及其它监测装置来显示或打印记录，判断是否是变压器故障跳闸；(2) 检查变压器跳闸前的负荷、油位、油温、油色，变压器有无喷油、冒烟，瓷套有否闪络、破裂。

压力释放阀是否动作或其它明显的故障迹象，作用于信号的气体继电器内有无气体等；(3) 分析故障录波的波形；(4) 了解系统情况，如保护区内区外有无短路故障及其它故障等。

若检查结果表明变压器自动跳闸不是变压器故障引起，则在外部故障排除后，变压器可重新投入运行。

若检查发现下列情况之一者，应认为变压器内部存在故障，必须进一步查明原因，排除故障，并经电气试验、色谱分析以及其它针对性的试验证明故障确已排除后，方可重新投入运行。

a) 瓦斯继电器中抽取的气体分析判断为可燃性气体；b) 矿用变压器有明显的内部故障特征，如外壳变形、油位异常、强烈喷油等；c) 变压器套管有明显的闪络痕迹或破损、断裂等；d) 差动、瓦斯、压力等继电保护装置有两套或两套以上动作。

变压器自动跳闸后的处理大家可能碰到过这种问题，变压器自动跳闸了。

下面就来介绍下跳闸后的处理方式1) 矿用变压器跳闸时，首先确认变压器高、低压侧开关均已跳闸，否则手动断开。

如有备用变压器，应迅速投入。

有母联开关的，检查母线联络开关是否自动切换成功;否则，确认没有母线保护动作，可能手动合一次联络开关。

2) 就地检查变压器本体及引出线等一次回路进行检查，有无冒烟、着火、绝缘烧焦气味、有无短路放电痕迹及开关保护动作情况。
