变压器和线路超级跳闸的事故的处理

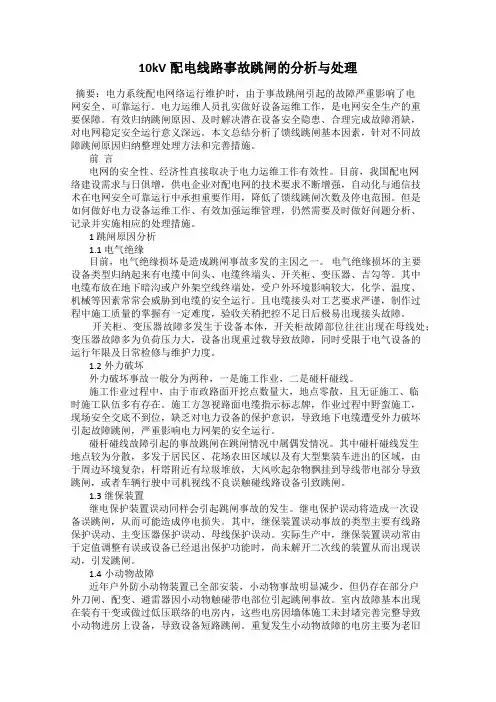

10kV配电线路事故跳闸的分析与处理摘要：电力系统配电网络运行维护时，由于事故跳闸引起的故障严重影响了电网安全、可靠运行。

电力运维人员扎实做好设备运维工作，是电网安全生产的重要保障。

有效归纳跳闸原因、及时解决潜在设备安全隐患、合理完成故障消缺，对电网稳定安全运行意义深远。

本文总结分析了馈线跳闸基本因素，针对不同故障跳闸原因归纳整理处理方法和完善措施。

前言电网的安全性、经济性直接取决于电力运维工作有效性。

目前，我国配电网络建设需求与日俱增，供电企业对配电网的技术要求不断增强，自动化与通信技术在电网安全可靠运行中承担重要作用，降低了馈线跳闸次数及停电范围。

但是如何做好电力设备运维工作、有效加强运维管理，仍然需要及时做好问题分析、记录并实施相应的处理措施。

1 跳闸原因分析1.1 电气绝缘目前，电气绝缘损坏是造成跳闸事故多发的主因之一。

电气绝缘损坏的主要设备类型归纳起来有电缆中间头、电缆终端头、开关柜、变压器、吉勾等。

其中电缆布放在地下暗沟或户外架空线终端处，受户外环境影响较大，化学、温度、机械等因素常常会威胁到电缆的安全运行。

且电缆接头对工艺要求严谨，制作过程中施工质量的掌握有一定难度，验收关稍把控不足日后极易出现接头故障。

开关柜、变压器故障多发生于设备本体，开关柜故障部位往往出现在母线处；变压器故障多为负荷压力大，设备出现重过载导致故障，同时受限于电气设备的运行年限及日常检修与维护力度。

1.2 外力破坏外力破坏事故一般分为两种，一是施工作业，二是碰杆碰线。

施工作业过程中，由于市政路面开挖点数量大，地点零散，且无证施工、临时施工队伍多有存在。

施工方忽视路面电缆指示标志牌，作业过程中野蛮施工，现场安全交底不到位，缺乏对电力设备的保护意识，导致地下电缆遭受外力破坏引起故障跳闸，严重影响电力网架的安全运行。

碰杆碰线故障引起的事故跳闸在跳闸情况中属偶发情况。

其中碰杆碰线发生地点较为分散，多发于居民区、花场农田区域以及有大型集装车进出的区域，由于周边环境复杂，杆塔附近有垃圾堆放，大风吹起杂物飘挂到导线带电部分导致跳闸，或者车辆行驶中司机视线不良误触碰线路设备引致跳闸。

变压器过流跳闸事故处理方法一、背景介绍变压器是电力系统中重要的电气设备之一，它承担着电能的变换和传输任务。

由于各种原因，变压器可能出现过流跳闸事故，给电力系统运行造成影响，因此对变压器过流跳闸事故的处理十分重要。

二、变压器过流跳闸的原因1. 负载过大：当变压器承载的负载超过了额定负荷时，会引起过流跳闸现象。

2. 短路故障：发生供电系统的短路故障时，也容易导致变压器过流跳闸。

3. 变压器内部故障：例如绕组短路、接地故障等都可能引起过流跳闸。

4. 突发事件：例如雷击、动物触碰等也可能导致变压器过流跳闸。

三、变压器过流跳闸事故处理方法1. 现场排除故障：一旦发生变压器过流跳闸，首先需要到现场进行排查，找出故障原因，例如检查变压器负载情况、检查供电系统是否存在短路等。

2. 保护装置动作分析：对变压器保护装置的动作进行分析，了解保护装置的动作原因，是否存在误动作等情况。

3. 变压器停运检修：如果发现变压器内部存在故障，需要停运进行检修，修复或更换故障零部件。

4. 安全交接班：变压器过流跳闸事故处理过程中，应进行安全交接班，确保操作人员清晰了解事故处理情况，避免出现差错。

5. 事故分析与改进：事故发生后，需要进行事故分析，找出事故原因，并及时采取改进措施，防止同类事故再次发生。

四、变压器过流跳闸事故应对的注意事项1. 安全第一：任何时候，处理变压器过流跳闸事故都要把安全放在首位，确保人员不受伤害。

2. 操作规程：严格按照操作规程进行事故处理，避免违反规程导致二次事故。

3. 专业技能：处理变压器过流跳闸事故需要具备一定的电气知识和技能，操作人员需具备相关的技术资质。

4. 设备维护：定期对变压器进行检修和维护，确保设备的安全可靠性。

5. 预防措施：加强对供电系统的监测，及时排除潜在的故障隐患，预防变压器过流跳闸事故的发生。

五、结语变压器过流跳闸事故的处理涉及到电力系统的安全稳定运行，因此必须引起足够重视。

只有加强变压器过流跳闸事故的预防和处理工作，才能有效保障电力系统的正常运行，为工业生产和生活用电提供可靠保障。

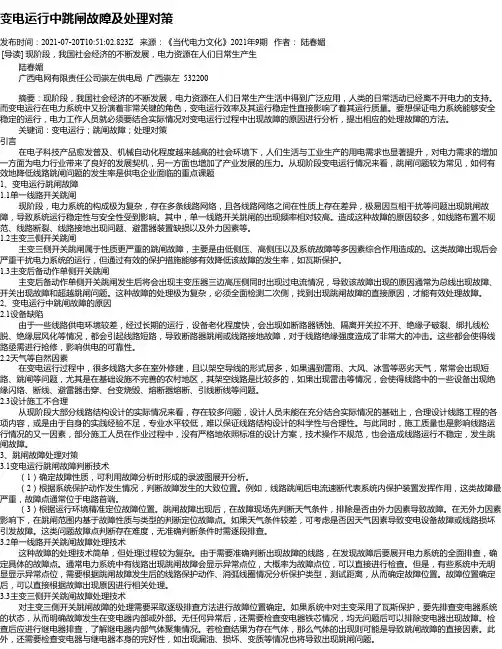

变电运行中跳闸故障及处理对策发布时间：2021-07-20T10:51:02.823Z 来源：《当代电力文化》2021年9期作者：陆春媚[导读] 现阶段，我国社会经济的不断发展，电力资源在人们日常生产生陆春媚广西电网有限责任公司崇左供电局广西崇左 532200摘要：现阶段，我国社会经济的不断发展，电力资源在人们日常生产生活中得到广泛应用，人类的日常活动已经离不开电力的支持。

而变电运行在电力系统中又扮演着非常关键的角色，变电运行效率及其运行稳定性直接影响了着其运行质量。

要想保证电力系统能够安全稳定的运行，电力工作人员就必须要结合实际情况对变电运行过程中出现故障的原因进行分析，提出相应的处理故障的方法。

关键词：变电运行；跳闸故障；处理对策引言在电子科技产品愈发普及、机械自动化程度越来越高的社会环境下，人们生活与工业生产的用电需求也显著提升，对电力需求的增加一方面为电力行业带来了良好的发展契机，另一方面也增加了产业发展的压力。

从现阶段变电运行情况来看，跳闸问题较为常见，如何有效地降低线路跳闸问题的发生率是供电企业面临的重点课题1、变电运行跳闸故障1.1单一线路开关跳闸现阶段，电力系统的构成极为复杂，存在多条线路网络，且各线路网络之间在性质上存在差异，极易因互相干扰等问题出现跳闸故障，导致系统运行稳定性与安全性受到影响。

其中，单一线路开关跳闸的出现频率相对较高。

造成这种故障的原因较多，如线路布置不规范、线路断裂、线路接地出现问题、避雷器装置缺损以及外力因素等。

1.2主变三侧开关跳闸主变三侧开关跳闸属于性质更严重的跳闸故障，主要是由低侧压、高侧压以及系统故障等多因素综合作用造成的。

这类故障出现后会严重干扰电力系统的运行，但通过有效的保护措施能够有效降低该故障的发生率，如瓦斯保护。

1.3主变后备动作单侧开关跳闸主变后备动作单侧开关跳闸发生后将会出现主变压器三边高压侧同时出现过电流情况，导致该故障出现的原因通常为总线出现故障、开关出现故障和超越跳闸问题。

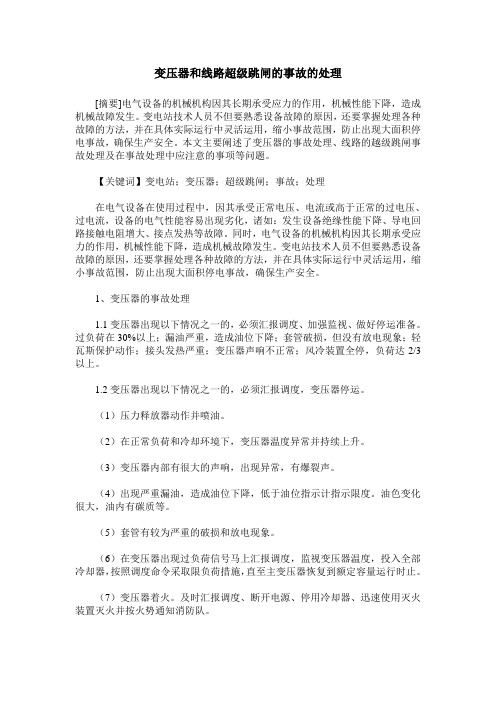

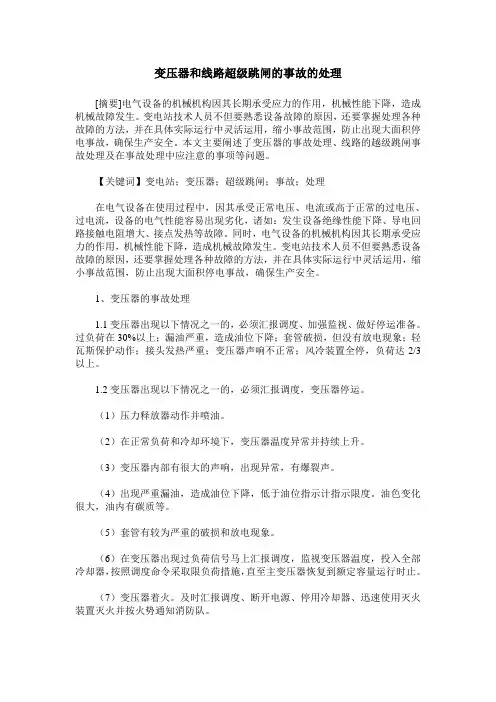

变压器和线路超级跳闸的事故的处理[摘要]电气设备的机械机构因其长期承受应力的作用，机械性能下降，造成机械故障发生。

变电站技术人员不但要熟悉设备故障的原因，还要掌握处理各种故障的方法，并在具体实际运行中灵活运用，缩小事故范围，防止出现大面积停电事故，确保生产安全。

本文主要阐述了变压器的事故处理、线路的越级跳闸事故处理及在事故处理中应注意的事项等问题。

【关键词】变电站；变压器；超级跳闸；事故；处理在电气设备在使用过程中，因其承受正常电压、电流或高于正常的过电压、过电流，设备的电气性能容易出现劣化，诸如：发生设备绝缘性能下降、导电回路接触电阻增大、接点发热等故障。

同时，电气设备的机械机构因其长期承受应力的作用，机械性能下降，造成机械故障发生。

变电站技术人员不但要熟悉设备故障的原因，还要掌握处理各种故障的方法，并在具体实际运行中灵活运用，缩小事故范围，防止出现大面积停电事故，确保生产安全。

1、变压器的事故处理1.1变压器出现以下情况之一的，必须汇报调度、加强监视、做好停运准备。

过负荷在30%以上；漏油严重，造成油位下降；套管破损，但没有放电现象；轻瓦斯保护动作；接头发热严重；变压器声响不正常；风冷装置全停，负荷达2/3以上。

1.2变压器出现以下情况之一的，必须汇报调度，变压器停运。

（1）压力释放器动作并喷油。

（2）在正常负荷和冷却环境下，变压器温度异常并持续上升。

（3）变压器内部有很大的声响，出现异常，有爆裂声。

（4）出现严重漏油，造成油位下降，低于油位指示计指示限度。

油色变化很大，油内有碳质等。

（5）套管有较为严重的破损和放电现象。

（6）在变压器出现过负荷信号马上汇报调度，监视变压器温度，投入全部冷却器，按照调度命令采取限负荷措施，直至主变压器恢复到额定容量运行时止。

（7）变压器着火。

及时汇报调度、断开电源、停用冷却器、迅速使用灭火装置灭火并按火势通知消防队。

1.3变压器跳闸处理（1）变压器动作跳闸后，要按保护动作状况对保护范围进行仔细检查，并汇报调度或上级领导。

变压器事故跳闸处理原则
我跟您说啊，这变压器事故跳闸处理原则，那可真是得好好说道说道。

咱先讲讲这第一点，那得赶紧瞅瞅是不是有啥短路的情况。

要是短路了，那可不得了，得麻溜地找出来是哪儿出了问题。

再说这第二点，得看看是不是过载了。

要是过载，就像人背着太重的东西走不动路一样，变压器它也受不了啊。

还有啊，这设备本身有没有故障也得好好查一查。

就跟人生病似的，得找到病根儿才能对症下药。

有一回我碰到这变压器跳闸，那场面紧张得哟！我那心都提到嗓子眼儿了，着急忙慌地到处检查，就怕出啥大问题。

旁边的同事也都跟着紧张得不行，一个个眉头皱得能夹死苍蝇。

反正处理这变压器事故跳闸，就得仔细、认真，一点儿都不能马虎！。

变压器的异常运行及事故处理1、异常现象及处理方法，发生以下故障之一时，应立即将变压器停运，事后报告当值调度员和主管领导：(1)变压器声响明显增大，很不正常，内部有爆炸声；(2)严重漏油或喷油，使油面下降到低于油位计指示限度；(3)套管有严重的破损和放电现象；(4)变压器冒烟着火；(5)当发生危及人身和设备安全的故障，而变压器的有关保护拒动时；(6)当变压器附近的设备着火、爆炸或发生其它情况，对变压器构成严重威胁时。

，允许先报告当值调度员和上级领导联系有关部门后，将变压器停运：(1)变压器声音异常；(2)变压器油箱严重变形且漏油；(3)绝缘油严重变色；(4)套管有裂纹且有放电现象；(5)轻瓦斯动作，气体可燃并不断发展。

1.3变压器油温的升高超过报警值时，应按以下步骤检查处理：(1)检查变压器的负荷和冷却介质的温度，并与在同一负荷和冷却介质温度下正常的温度核对；(2)核对温度表；(3)检查变压器冷却装置；(4)假设温度升高的原因是由于冷却系统故障，且在运行中无法修复者，应将变压器停运修理；假设不需停运修理时，则值班人员应申请调整变压器的负荷至允许运行温度下的相应容量。

(5)变压器在各种超额定电流方式下运行，假设油温超过85℃，应立即申请降低负荷。

1.4 变压器自动跳闸处理：主变压器无论何种原因引起跳闸，一方面应尽快转移负载，改变运行方式。

另一方面查明何种保护动作。

检查保护动作有无不正常现象，跳闸时变压器有无过载，输馈线路有无同时跳闸，除确认是误动作可以立即合闸外，应测量绝缘电阻并根据以下情况进行判断处理：(1)因过负载引起跳闸，在减少负载后将主变投入；(2)因输、馈电线路及其它设备故障影响越级跳闸时，假设变压器绝缘电阻及外部一切正常，瓦斯继电器又无气体，可切除故障线路(设备)后恢复变压器运行；(3)保护未掉牌并无动作过的迹象，系统又无短路，检查各方面正常，此时应检查继电器保护二次回路及开关机构是否误动作，如果误动作，在消除缺陷后，可以恢复变压器运行。

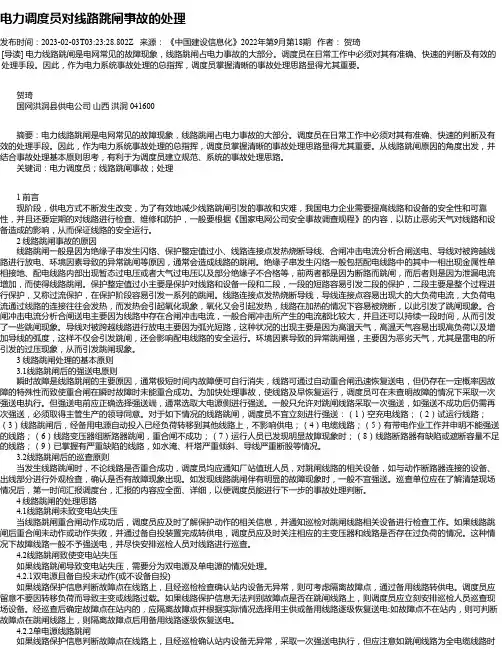

电力调度员对线路跳闸事故的处理发布时间：2023-02-03T03:23:28.802Z 来源：《中国建设信息化》2022年第9月第18期作者：贺琦[导读] 电力线路跳闸是电网常见的故障现象，线路跳闸占电力事故的大部分。

调度员在日常工作中必须对其有准确、快速的判断及有效的处理手段。

因此，作为电力系统事故处理的总指挥，调度员掌握清晰的事故处理思路显得尤其重要。

贺琦国网洪洞县供电公司山西洪洞 041600摘要：电力线路跳闸是电网常见的故障现象，线路跳闸占电力事故的大部分。

调度员在日常工作中必须对其有准确、快速的判断及有效的处理手段。

因此，作为电力系统事故处理的总指挥，调度员掌握清晰的事故处理思路显得尤其重要。

从线路跳闸原因的角度出发，并结合事故处理基本原则思考，有利于为调度员建立规范、系统的事故处理思路。

关键词：电力调度员；线路跳闸事故；处理1 前言现阶段，供电方式不断发生改变，为了有效地减少线路跳闸引发的事故和灾难，我国电力企业需要提高线路和设备的安全性和可靠性，并且还要定期的对线路进行检查、维修和防护，一般要根据《国家电网公司安全事故调查规程》的内容，以防止恶劣天气对线路和设备造成的影响，从而保证线路的安全运行。

2 线路跳闸事故的原因线路跳闸一般是因为绝缘子串发生闪络、保护整定值过小、线路连接点发热烧断导线、合闸冲击电流分析合闸送电、导线对被跨越线路进行放电、环境因素导致的异常跳闸等原因，通常会造成线路的跳闸。

绝缘子串发生闪络一般包括配电线路中的其中一相出现金属性单相接地、配电线路内部出现暂态过电压或者大气过电压以及部分绝缘子不合格等，前两者都是因为断路而跳闸，而后者则是因为泄漏电流增加，而使得线路跳闸。

保护整定值过小主要是保护对线路和设备一段和二段，一段的短路容易引发二段的保护，二段主要是整个过程进行保护，又称过流保护，在保护阶段容易引发一系列的跳闸。

线路连接点发热烧断导线，导线连接点容易出现大的大负荷电流，大负荷电流通过线路的连接往往会发热，而发热会引起氧化现象，氧化又会引起发热，线路在加热的情况下容易被烧断，以此引发了跳闸现象。

变压器事故跳闸的处理要求[摘要]变压器跳闸容易造成用户停电，并使其他变压器过负荷或系统解列。

若跳闸的变压器不能很决恢复送电，应设法用其他电源恢复用户供电；有其他变压器过负荷时，应将过负荷值控制在允许范围之内；有系统解列时，应设法经其他途径恢复系统并列。

本文主要阐述了变压器跳闸原因、变压器跳闸处理要求、变压器异常运行的处理方法等问题。

【关键词】变压器；跳闸；处理要求变压器跳闸容易造成用户停电，并使其他变压器过负荷或系统解列。

若跳闸的变压器不能很决恢复送电，应设法用其他电源恢复用户供电；有其他变压器过负荷时，应将过负荷值控制在允许范围之内；有系统解列时，应设法经其他途径恢复系统并列。

1、变压器跳闸原因变压器内部故障；与变压器有关的设备故障引起的，如差动保护范围内的电流互感器、断路器、隔离开关、连接线等故障；送出线路故障，保护或断路器拒动等引起的越级跳闸；继电保护误动作，人员误碰或误操动等。

2、变压器跳闸处理要求在变压器跳闸时，要根据跳闸时的继电保护动作和事故当时的外部现象判断故障原因。

在变压器内部出现故障时不得强送电。

若为有关设备故障则应将故障排除后再送电，若为送出线路故障越级跳闸，则将该线路隔离后，即可恢复变压器送电。

一般处理要求是：2.1 凡变压器的主保护（瓦斯气体、差动等）动作或虽未动作但跳闸时有明显爆炸声、火光、烟等事故现象，未消除故障前不得送电。

2.2 若只是后备保护动作，厂、站内没有事故现象，排除故障元件后就能迅速恢复供电。

2.3 装有重合闸的变压器，跳闸后重合不成功，要排除故障后再送电。

2.4 有备用变压器或备用电源自动投入的变电站，在运行变压器跳闸时要先启用备用变压器或备用电源，再检查跳闸变压器。

2.5 中性点直接接地电网中，高压断路器二相分合闸不同期或非全相合闸，变压器停送电操动都有可能引起过电压，包括传送到低压侧的过电怪，故变压器停送电操动时应保持中性点直接接地2.6 变压器事故过负荷时，应立即采取措施在规定时间内降低负荷，或投入备用变压器倒负荷，改变运行接线或按规定限制负荷等。

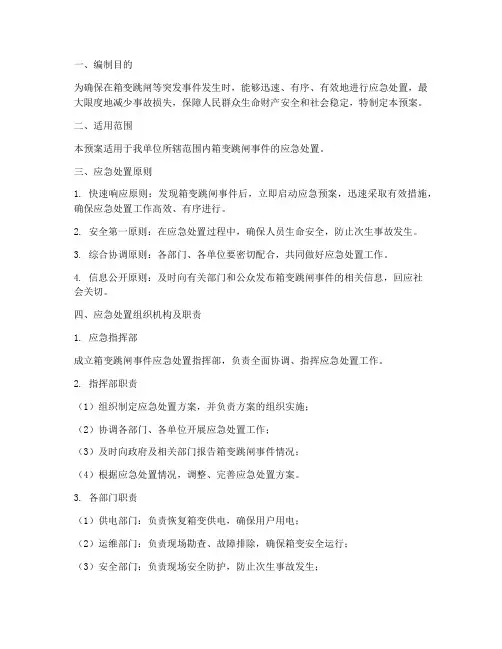

一、编制目的为确保在箱变跳闸等突发事件发生时，能够迅速、有序、有效地进行应急处置，最大限度地减少事故损失，保障人民群众生命财产安全和社会稳定，特制定本预案。

二、适用范围本预案适用于我单位所辖范围内箱变跳闸事件的应急处置。

三、应急处置原则1. 快速响应原则：发现箱变跳闸事件后，立即启动应急预案，迅速采取有效措施，确保应急处置工作高效、有序进行。

2. 安全第一原则：在应急处置过程中，确保人员生命安全，防止次生事故发生。

3. 综合协调原则：各部门、各单位要密切配合，共同做好应急处置工作。

4. 信息公开原则：及时向有关部门和公众发布箱变跳闸事件的相关信息，回应社会关切。

四、应急处置组织机构及职责1. 应急指挥部成立箱变跳闸事件应急处置指挥部，负责全面协调、指挥应急处置工作。

2. 指挥部职责（1）组织制定应急处置方案，并负责方案的组织实施；（2）协调各部门、各单位开展应急处置工作；（3）及时向政府及相关部门报告箱变跳闸事件情况；（4）根据应急处置情况，调整、完善应急处置方案。

3. 各部门职责（1）供电部门：负责恢复箱变供电，确保用户用电；（2）运维部门：负责现场勘查、故障排除，确保箱变安全运行；（3）安全部门：负责现场安全防护，防止次生事故发生；（4）宣传部门：负责信息发布，回应社会关切；（5）后勤保障部门：负责应急物资保障、人员调配等工作。

五、应急处置流程1. 紧急响应（1）发现箱变跳闸事件后，立即向应急指挥部报告；（2）应急指挥部启动应急预案，组织相关部门、单位开展应急处置工作。

2. 现场处置（1）供电部门立即组织抢修队伍赶赴现场，恢复箱变供电；（2）运维部门进行现场勘查，排除故障，确保箱变安全运行；（3）安全部门负责现场安全防护，防止次生事故发生。

3. 信息发布（1）宣传部门及时向政府及相关部门报告箱变跳闸事件情况；（2）通过媒体、网络等渠道，向公众发布箱变跳闸事件相关信息。

4. 后期处置（1）供电部门完成箱变供电恢复工作后，向应急指挥部报告；（2）运维部门对箱变进行检修，确保其安全运行；（3）应急指挥部对本次箱变跳闸事件进行总结，提出改进措施。

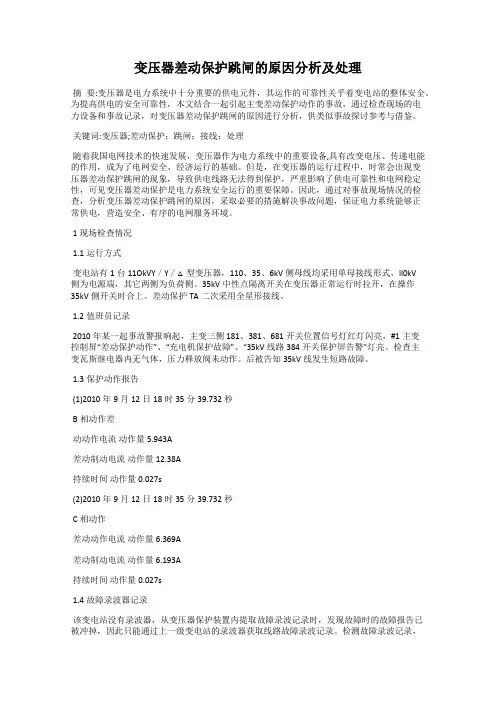

变压器差动保护跳闸的原因分析及处理摘要:变压器是电力系统中十分重要的供电元件，其运作的可靠性关乎着变电站的整体安全。

为提高供电的安全可靠性，本文结合一起引起主变差动保护动作的事故，通过检查现场的电力设备和事故记录，对变压器差动保护跳闸的原因进行分析，供类似事故探讨参考与借鉴。

关键词:变压器;差动保护；跳闸；接线；处理随着我国电网技术的快速发展，变压器作为电力系统中的重要设备,具有改变电压、传递电能的作用，成为了电网安全、经济运行的基础。

但是，在变压器的运行过程中，时常会出现变压器差动保护跳闸的现象，导致供电线路无法得到保护，严重影响了供电可靠性和电网稳定性，可见变压器差动保护是电力系统安全运行的重要保障。

因此，通过对事故现场情况的检查，分析变压器差动保护跳闸的原因，采取必要的措施解决事故问题，保证电力系统能够正常供电，营造安全、有序的电网服务环境。

1现场检查情况1.1运行方式变电站有1台11OkVY／Y／△型变压器，110、35、6kV侧母线均采用单母接线形式，ll0kV侧为电源端，其它两侧为负荷侧。

35kV中性点隔离开关在变压器正常运行时拉开，在操作35kV侧开关时合上。

差动保护TA二次采用全星形接线。

1.2值班员记录2010年某一起事故警报响起，主变三侧181、381、681开关位置信号灯红灯闪亮，#1主变控制屏“差动保护动作”、“充电机保护故障”、“35kV线路384开关保护屏告警”灯亮。

检查主变瓦斯继电器内无气体，压力释放阀未动作。

后被告知35kV线发生短路故障。

1.3保护动作报告(1)2010年9月12日18时35分39.732秒B相动作差动动作电流动作量5.943A差动制动电流动作量12.38A持续时间动作量0.027s(2)2010年9月12日18时35分39.732秒C相动作差动动作电流动作量6.369A差动制动电流动作量6.193A持续时间动作量0.027s1.4故障录波器记录该变电站没有录波器，从变压器保护装置内提取故障录波记录时，发现故障时的故障报告已被冲掉，因此只能通过上一级变电站的录波器获取线路故障录波记录。
