变压器保护整定计算

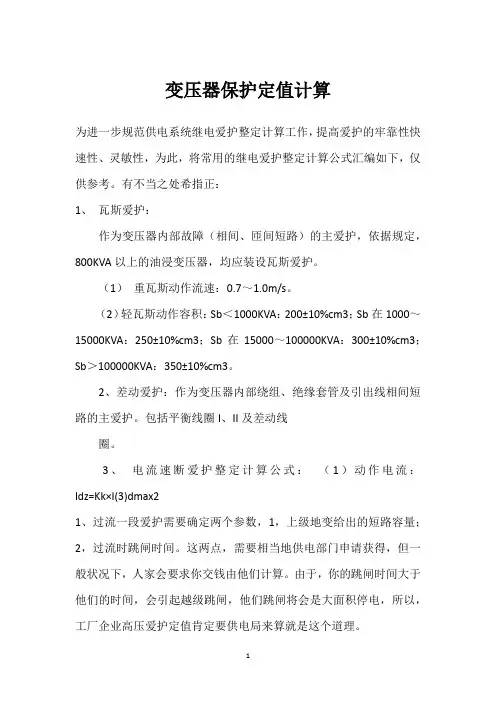

变压器保护定值计算
为进一步规范供电系统继电爱护整定计算工作，提高爱护的牢靠性快速性、灵敏性，为此，将常用的继电爱护整定计算公式汇编如下，仅供参考。

有不当之处希指正：
1、瓦斯爱护：
作为变压器内部故障（相间、匝间短路）的主爱护，依据规定，800KVA以上的油浸变压器，均应装设瓦斯爱护。

（1）重瓦斯动作流速：0.7～1.0m/s。

（2）轻瓦斯动作容积：Sb＜1000KVA：200±10%cm3；Sb在1000～15000KVA：250±10%cm3；Sb在15000～100000KVA：300±10%cm3；Sb＞100000KVA：350±10%cm3。

2、差动爱护：作为变压器内部绕组、绝缘套管及引出线相间短路的主爱护。

包括平衡线圈I、II及差动线
圈。

3、电流速断爱护整定计算公式：（1）动作电流：Idz=Kk×I(3)dmax2
1、过流一段爱护需要确定两个参数，1，上级地变给出的短路容量；2，过流时跳闸时间。

这两点，需要相当地供电部门申请获得，但一般状况下，人家会要求你交钱由他们计算。

由于，你的跳闸时间大于他们的时间，会引起越级跳闸，他们跳闸将会是大面积停电，所以，工厂企业高压爱护定值肯定要供电局来算就是这个道理。

2、还需要计算一个爱护定值参数，就是变压器差动爱护定值，也是爱护变压器的重要参数。

变压器阻抗保护整定计算规则
变压器阻抗保护整定计算规则如下：
1. 计算变压器的额定电流Ie和额定电压Ve。

2. 根据变压器的额定电流、额定电压和变比，计算出变压器的阻抗值。

阻抗Z=Ve^2/Ie。

3. 确定变压器阻抗保护设置值，通常取阻抗值的5%-10%。

4. 计算阻抗保护CT的额定电流Ir。

Ir=Ie×Kz，其中Kz为整定系数，通常取2-4。

5. 根据阻抗保护CT的额定电流Ir，计算出阻抗保护的整定值。

阻抗值
Zs=Ve^2/Ir。

6. 设置阻抗保护的零序系数，一般采用100%或80%。

7. 根据阻抗保护的整定值和零序系数，计算出阻抗保护的三段电流设置值。

8. 设置阻抗保护的动作时间和重合闸时间。

通常动作时间为0.3s-0.5s，重合闸时间为2s-5s。

注意事项：
1. 在计算阻抗保护整定值时，应根据变压器的实际情况进行调整，如考虑变压器的内阻等因素。

2. 在设置阻抗保护的动作时间和重合闸时间时，应根据电网的实际情况进行调整，如考虑故障电压的变化等因素。

变压器保护整定计算
变压器是电力系统中重要的电力设备之一，承担着电能的传输和分配
任务。

为了保护变压器的安全运行，需要进行变压器保护整定计算。

下面
将介绍变压器保护整定计算的基本原理和步骤。

1.确定变压器运行参数：首先需要确定变压器的额定容量、额定电压、额定电流以及变压器的供电频率等基本运行参数。

2.确定保护器件类型：根据变压器的类型和工作条件，选择合适的保
护器件，如不平衡电流保护、差动保护、过电流保护等。

3.计算可靠动作时间：根据变压器的额定电压和额定电流，结合保护
器件的特性，计算可靠动作时间。

可靠动作时间是指保护装置可以快速准
确地对发生故障的变压器进行保护动作的时间。

4.计算故障电流：根据保护装置的额定电流和保护装置容差，计算故
障电流，以便根据实际故障情况进行保护整定。

5.计算保护设置值：根据变压器的额定容量和额定电流，结合保护装
置的特性，计算保护的整定设置值。

保护的整定设置值是指根据变压器的
实际工作情况和保护装置的特性，确定保护装置的触发值。

6.调试和测试：根据计算得到的保护设置值，对保护装置进行调试和
测试，验证其可靠性和准确性。

通过对保护装置的调试和测试，可以及时
发现和排除潜在问题，确保保护装置的正常工作。

以上是变压器保护整定计算的基本步骤，整定计算的目的是为了保护
变压器设备的安全运行，避免因故障或异常情况而引起的设备损坏和电力
系统的故障。

在进行变压器保护整定计算时，需要充分考虑变压器的实际
工作情况和保护装置的特性，保证保护装置能够快速准确地对变压器进行保护，并提高系统的可靠性和安全性。

变压器保护的整定计算变压器保护是保证变压器在正常工作范围内运行的重要技术措施。

其保护功能包括过电流保护、微分保护和过电压保护等。

这些保护功能的整定计算是根据变压器的额定电流、额定电压和变比等参数，通过计算和判断来确定保护装置的整定值。

1.过电流保护计算：过电流保护主要用于保护变压器的绕组和冷却系统。

过电流保护的整定计算主要包括过负荷保护和短路保护两部分。

（1）过负荷保护：过负荷保护计算的整定值通常是根据变压器的额定容量和负荷电流来确定的。

一般来说，过负荷保护的整定值是额定容量的1.2～1.5倍。

（2）短路保护：短路保护的整定值主要由变压器短路电流来决定。

变压器短路电流可以通过计算或测试获得。

短路保护的整定值通常是根据变压器短路电流的大小和保护装置的动作时间来确定的。

保护装置的整定值应使得在变压器出现短路故障时，能够及时切断电路。

2.微分保护计算：微分保护主要用于检测变压器绕组的接线和绝缘状况。

微分保护的整定计算主要有以下几个步骤：（1）计算变压器的额定容量。

（2）确定微分保护的整定倍数，一般常见的整定倍数为0.5～5倍。

（3）计算并检验微分保护的整定电流。

整定电流应能覆盖变压器的额定负荷电流。

3.过电压保护计算：过电压保护主要用于保护变压器绝缘和绝缘油的安全。

过电压保护的整定计算主要有以下几个步骤：（1）计算额定变比，即变压器的额定高压和低压比值。

（2）根据变压器正常工作时的高压和低压电压值，计算过电压保护的整定值。

（3）整定过电压保护的动作时间。

动作时间应能保证在高压或低压过电压发生时，能够及时切断电路。

以上就是变压器保护的整定计算的基本内容。

整定计算的目的是合理地设置保护装置的整定值，使其能够在变压器发生内部或外部故障时及时切断电路，保证设备的安全运行。

在实际工程中，还需要根据具体情况进行调试和调整，以确保变压器保护装置的可靠性和灵敏性。
