变压器保护的整定计算变压器保护是保证变压器在正常工作范围内运行的重要技术措施。
其保护功能包括过电流保护、微分保护和过电压保护等。
这些保护功能的整定计算是根据变压器的额定电流、额定电压和变比等参数,通过计算和判断来确定保护装置的整定值。
1.过电流保护计算:过电流保护主要用于保护变压器的绕组和冷却系统。
过电流保护的整定计算主要包括过负荷保护和短路保护两部分。
(1)过负荷保护:过负荷保护计算的整定值通常是根据变压器的额定容量和负荷电流来确定的。
一般来说,过负荷保护的整定值是额定容量的1.2~1.5倍。
(2)短路保护:短路保护的整定值主要由变压器短路电流来决定。
变压器短路电流可以通过计算或测试获得。
短路保护的整定值通常是根据变压器短路电流的大小和保护装置的动作时间来确定的。
保护装置的整定值应使得在变压器出现短路故障时,能够及时切断电路。
2.微分保护计算:微分保护主要用于检测变压器绕组的接线和绝缘状况。
微分保护的整定计算主要有以下几个步骤:(1)计算变压器的额定容量。
(2)确定微分保护的整定倍数,一般常见的整定倍数为0.5~5倍。
(3)计算并检验微分保护的整定电流。
整定电流应能覆盖变压器的额定负荷电流。
3.过电压保护计算:过电压保护主要用于保护变压器绝缘和绝缘油的安全。
过电压保护的整定计算主要有以下几个步骤:(1)计算额定变比,即变压器的额定高压和低压比值。
(2)根据变压器正常工作时的高压和低压电压值,计算过电压保护的整定值。
(3)整定过电压保护的动作时间。
动作时间应能保证在高压或低压过电压发生时,能够及时切断电路。
以上就是变压器保护的整定计算的基本内容。
整定计算的目的是合理地设置保护装置的整定值,使其能够在变压器发生内部或外部故障时及时切断电路,保证设备的安全运行。
在实际工程中,还需要根据具体情况进行调试和调整,以确保变压器保护装置的可靠性和灵敏性。
主变保护a.差电流速断保护差电流速断保护的动作电流应按避过变压器空载投入时的励磁涌流和内部故障时的最大不平衡电流来整定。
根据实际经验一般取:Isd =(4~12)Inb/ni (1)式中 Isd -保护装置差动速断定值;Inb -变压器的额定电流(高压侧);ni -电流互感器变化。
b .差动保护(1)谐波制动化:根据经验,为可靠地防止涌流误动,当任一相二次谐波与基波之间比值大于15%-20%时,三相差动保护均被闭锁。
(2)最小动作电流Icd应大于额定负载时的不平衡电流,即Icd =Kk (Ktxfwc+ΔU+Δfpn )Inb/ni (2)式中 Inb 、ni 同(1)式;Kk —可靠系数,取(1.3~1.5);ΔU —变压器相对于额定电压抽头向上(或下)电压调整范围,ΔU=5%;Ktx —电流互感器同型系数:当各侧电流互感器型号相同时取Ktx=0.5,不同时 取Ktx=1;fwc —电流互感器的允许误差:取fwc=0.1;Δfpn —电流互感器的变化(包括保护装置)不平衡所产生的相对误差取0.1。
一般Icd=(0.2~0.6)Inb/ni (3)(3)制动特性拐点Isl = Inb /ni (4)Is2 = (1~1.2)Inb /ni (5)Isl 、Is2可整定为同一点。
(4)最大制动系数K1、K2K1、K2 = Kk (Δfpn+ΔU+0.1)式中符号同(2)式。
K1、K2可整定为相同值,也可整定为:K1 = 1.3(Δfpn+ΔU+0.1) (6)K2 = 1.5(Δfpn+ΔU+0.1) (7)(5)电流调整率的整定计算中压侧调整率= (8) 式中 Unm —中压侧额定电压;Unh —高压侧额定电压;nLHh —高压侧电流互感器变化;nLHm —中压侧电流互感器变化;低压侧整率= ×√3 (注:该调整率不应大于1.99) (9) 式中ULHh 同(8)式UnL —低压侧额定电压;nLHh 同(8)式;Unm*nLHm Unh.*nLHhUnl.nLHL Unh.nLHhnLHL —低压器电流互感受器变化;电流调整率一般不应大于2。

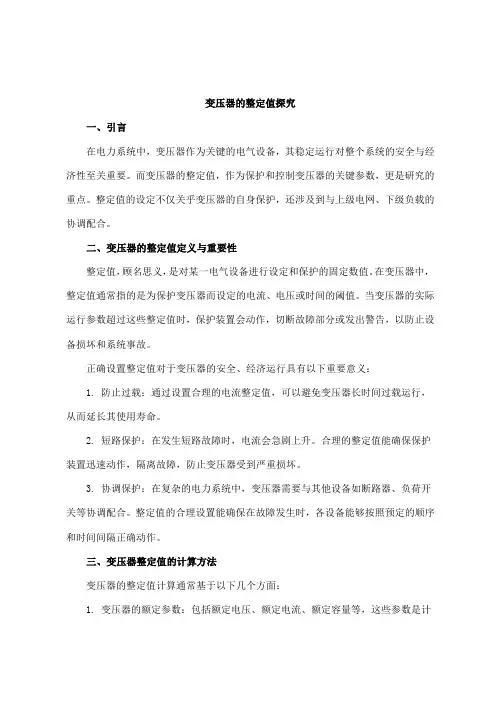

变压器的整定值探究一、引言在电力系统中,变压器作为关键的电气设备,其稳定运行对整个系统的安全与经济性至关重要。
而变压器的整定值,作为保护和控制变压器的关键参数,更是研究的重点。
整定值的设定不仅关乎变压器的自身保护,还涉及到与上级电网、下级负载的协调配合。
二、变压器的整定值定义与重要性整定值,顾名思义,是对某一电气设备进行设定和保护的固定数值。
在变压器中,整定值通常指的是为保护变压器而设定的电流、电压或时间的阈值。
当变压器的实际运行参数超过这些整定值时,保护装置会动作,切断故障部分或发出警告,以防止设备损坏和系统事故。
正确设置整定值对于变压器的安全、经济运行具有以下重要意义:1. 防止过载:通过设置合理的电流整定值,可以避免变压器长时间过载运行,从而延长其使用寿命。
2. 短路保护:在发生短路故障时,电流会急剧上升。
合理的整定值能确保保护装置迅速动作,隔离故障,防止变压器受到严重损坏。
3. 协调保护:在复杂的电力系统中,变压器需要与其他设备如断路器、负荷开关等协调配合。
整定值的合理设置能确保在故障发生时,各设备能够按照预定的顺序和时间间隔正确动作。
三、变压器整定值的计算方法变压器的整定值计算通常基于以下几个方面:1. 变压器的额定参数:包括额定电压、额定电流、额定容量等,这些参数是计算整定值的基础。
2. 保护装置的特性:不同的保护装置具有不同的动作特性和精度要求,需要根据装置的具体性能来确定整定值。
3. 系统的运行方式:系统的接线方式、负载特性、短路容量等都会影响整定值的设置。
在计算整定值时,通常需要借助专业的电气计算软件或手算方法,如短路电流计算、负载流计算等。
这些计算能够帮助工程师了解变压器在不同运行条件下的电气特性,从而确定合适的整定值。
四、变压器整定值的调整策略在实际运行中,变压器的整定值可能需要根据系统的变化进行调整。
以下是一些常见的调整策略:1. 定期复核:定期对变压器的整定值进行复核,确保其仍能满足当前系统的保护要求。
变压器重瓦斯保护整定值
变压器重瓦斯保护(也称为变压器重瓦斯继电器)是一种用于保护变压器免受内部产生的气体积聚的设备。
变压器内部故障(比如局部放电、过载、短路等)会产生大量气体,如果气体不能及时排出,会导致变压器内部压力升高,最终会对变压器造成损坏。
变压器重瓦斯保护的整定值是指触发保护动作所需要的气体积聚量。
整定值的设定需要根据变压器的类型、额定容量、运行条件以及保护策略等因素来确定。
一般来说,整定值应足够低,以便及时地发现变压器内部故障并采取相应的措施。
整定值的确定可以通过实际测试或者根据经验值来进行。
测试方法包括变压器的压力测试和气体成分分析。
根据测试结果,可以评估变压器的健康状况以及故障的严重程度,从而确定适当的整定值。
此外,整定值的选择还需要考虑保护的可靠性和经济性。
如果整定值设置得过低,可能会导致虚假的报警或过于频繁的动作,增加运维成本;如果整定值设置得过高,可能会延迟对变压器故障的检测和保护动作,增加故障对变压器的破坏。
因此,在整定值的选择上,需要进行综合考虑,根据实际情况确定合适的数值。
变压器保护定值整定计算方法(一)变压器保护定值整定计算介绍变压器是电力系统中重要的设备之一,为了保护变压器的安全运行,需要对其进行定值整定计算。
本文将介绍变压器保护定值整定计算的各种方法。
1. 电压差动保护定值整定计算电压差动保护是变压器保护中常用的一种方法。
其定值整定计算的步骤如下: - 确定距离保护的动作特性; - 确定电流变比和电压变比; - 计算变压器的额定转差电流; - 确定动作电流比和动作时间限定值。
2. 电流差动保护定值整定计算电流差动保护也是一种常用的变压器保护方法。
其定值整定计算的步骤如下: - 确定距离保护的动作特性; - 确定电流变比和电压变比; - 计算变压器的额定转差电流; - 确定主保护和备用保护的整定值,确保主保护在母线故障条件下动作。
过电流保护是保护变压器的常用方法之一。
其定值整定计算的步骤如下: - 确定过电流保护的动作特性; - 确定电流变比; - 计算变压器的额定电流; - 确定过电流保护的动作电流和动作时间。
4. 频率保护定值整定计算频率保护是一种对变压器进行保护的重要方法。
其定值整定计算的步骤如下: - 确定频率保护的动作特性; - 确定额定频率和额定电压; - 确定频率保护的动作频率和动作时间。
5. 温度保护定值整定计算温度保护是对变压器温度进行保护的一种方法。
其定值整定计算的步骤如下: - 确定温度保护的动作特性; - 确定变压器的温度上限; - 确定温度保护的动作温度。
结论变压器保护定值整定计算是保证变压器安全运行的重要环节。
不同保护方法需要根据具体情况进行对应的定值整定计算,以确保变压器在故障发生时能够及时切除故障,并保护设备不受损失。
以上介绍了电压差动保护、电流差动保护、过电流保护、频率保护和温度保护等常见的变压器保护方法的定值整定计算步骤,希望对读者有所帮助。
湿度保护是对变压器湿度进行保护的一种方法。
其定值整定计算的步骤如下: - 确定湿度保护的动作特性; - 确定变压器的湿度上限和下限; - 确定湿度保护的动作湿度。
变压器保护定值整定计算方法变压器保护定值整定是指根据变压器的特性和工作条件,确定变压器保护装置的参数及动作数值,以确保变压器在正常工作范围内可靠运行,并在故障发生时及时保护变压器,防止设备损坏和事故扩大。
变压器保护的主要目的是保护变压器免受损坏,确保变压器在正常工作条件下稳定运行。
保护定值的整定是指根据变压器的额定参数和工作条件,计算出保护装置的参数设置值,使其在故障发生时能够及时动作,切断故障电路,保护变压器的安全运行。
变压器保护定值整定的计算方法一般包括以下几个步骤:1. 确定变压器的额定参数:包括额定电压、额定容量、额定电流、短路阻抗等。
这些参数是整定保护定值的基础。
2. 确定保护装置的工作原理和保护特性:不同的保护装置有不同的工作原理和保护特性,需要根据具体情况选择合适的保护装置。
3. 计算保护装置的动作时间:根据变压器的额定参数和工作条件,计算出保护装置的动作时间。
动作时间一般包括故障电流动作时间和过流保护动作时间。
4. 故障电流动作时间的计算:故障电流动作时间是指保护装置在故障电流作用下的动作时间。
根据变压器的短路阻抗和故障电流的大小,可以计算出故障电流动作时间。
5. 过流保护动作时间的计算:过流保护动作时间是指保护装置在过流作用下的动作时间。
根据变压器的额定电流和过流保护装置的参数,可以计算出过流保护动作时间。
6. 考虑保护的可靠性和灵敏性:保护定值的整定要考虑保护的可靠性和灵敏性。
保护定值设置过高会导致保护动作不灵敏,保护定值设置过低又会导致误动作。
因此需要综合考虑保护装置的特性和工作条件,进行合理的整定。
以上是变压器保护定值整定的基本计算方法。
在实际应用中,还需要考虑变压器的具体情况和运行条件,以及保护装置的特性和参数设置等因素,进行综合整定。
同时,还需要定期检查和测试保护装置,确保其正常工作和可靠性。
只有通过科学合理的整定,才能有效保护变压器,提高设备的可靠性和运行安全性。
电力变压器的继电保护整定值计算一.电力变压器的继电保护配置注1:①当带时限的过电流保护不能满足灵敏性要求时,应采用低电压闭锁的带时限的过电流保护。
②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时,应装设变压器中性线上的零序过电流保护。
③低压电压为230/400V的变压器,当低压侧出线断路器带有过负荷保护时,可不装设专用的过负荷保护。
④密闭油浸变压器装设压力保护。
⑤干式变压器均应装设温度保护。
注2:电力变压器配置保护的说明(1)配置保护变压器内部各种故障的瓦斯保护,其中轻瓦斯保护瞬时动作发出信号,重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。
(2)配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护,瞬时动作跳开所连断路器。
(3)配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。
(4)配置防止变压器长时间的过负荷保护,一般带时限动作发出信号。
(5)配置防止变压器温度升高或冷却系统故障的保护,一般根据变压器标准规定,动作后发出信号或作用于跳闸。
(6)对于110kV 级以上中性点直接接地的电网,要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护,一般带时限动作 作用于跳闸。
注3:过流保护和速断保护的作用及X 围① 过流保护:可作为本线路的主保护或后备保护以及相邻线路的后备 保护。
它是按照躲过最大负荷电流整定,动作时限按阶段原那么选择。

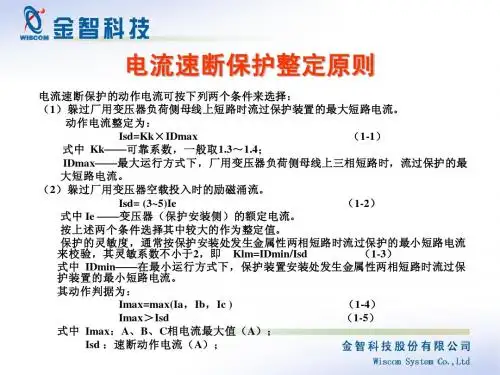

②速断保护:分为无时限和带时限两种。
a. 无时限电流速断保护装置是按照故障电流整定的,线路有故障时,它能瞬时动作,其保护X 围不能超出本线路末端,因此只能保护线路的一部分。
b. 带时限电流速断保护装置,当线路采用无时限保护没有保护X 围时,为使线路全长都能得到快速保护,常常采用略带时限的电流速断与下级无时限电流速断保护相配合,其保护X 围不仅包括整个线路,而且深入相邻线路的第一级保护区,但不保护整个相邻线路,其动作时限比相邻线路的无时限速断保护大一个时间级。
变压器重瓦斯保护整定值(原创版)目录一、变压器重瓦斯保护的概述二、变压器重瓦斯保护整定值的确定三、变压器重瓦斯保护整定值的影响因素四、变压器重瓦斯保护整定值的调整方法五、变压器重瓦斯保护整定值的注意事项正文一、变压器重瓦斯保护的概述变压器重瓦斯保护是变压器保护装置的一种,主要用于检测变压器内部的故障,如匝间或层间短路、油面下降过快等。
当变压器内部出现故障时,会产生大量的气体,导致油中气体浓度超过一定值。
重瓦斯保护就是在检测到油中气体浓度超过设定值时,对变压器进行保护动作,避免损坏。
二、变压器重瓦斯保护整定值的确定变压器重瓦斯保护整定值是指在油中气体浓度达到一定值时,保护装置触发保护动作的设定值。
整定值的确定需要综合考虑变压器的类型、容量、工作环境等因素,以保证在故障发生时,保护装置能够及时、准确地动作,避免变压器受到损坏。
三、变压器重瓦斯保护整定值的影响因素1.变压器类型:不同类型的变压器,其内部结构和工作原理有所不同,因此重瓦斯保护整定值也会有所不同。
2.变压器容量:变压器容量越大,其内部产生的气体越多,因此重瓦斯保护整定值需要相应地增大。
3.工作环境:在温度、湿度等环境因素变化的情况下,油中气体的溶解度会发生变化,影响重瓦斯保护整定值的确定。
四、变压器重瓦斯保护整定值的调整方法1.调整整定值:根据变压器的实际情况,可以对重瓦斯保护整定值进行调整。
调整时需要遵循相关规定,确保整定值在合适的范围内。
2.切换保护装置:可以根据实际情况,切换不同的保护装置,以满足不同情况下的重瓦斯保护需求。
五、变压器重瓦斯保护整定值的注意事项1.在确定整定值时,需要充分考虑变压器的实际情况,避免整定值过低或过高,导致误动作或保护失效。
2.在调整整定值或切换保护装置时,需要严格遵循相关操作规程,确保操作的安全性和准确性。
变压器保护定值整定变压器定值整定说明注:根据具体保护装置不同,可能产品与说明书有不符之处,以实际产品为主。
差动保护(1)、平衡系数的计算对上述表格的说明:1、Sn为计算平衡系数的基准容量。
对于两圈变压器Sn为变压器的容量;对于三圈变压器Sn 一般取变压器高压侧的容量。
2、U h、U m、Ul分别为变压器高压侧、中压侧、低压侧的实际运行的电压。
3、n ha、n ma、n la分别为高压侧、中压侧、低压侧的TA变比。
4、TA的二次侧均接成“Y”型5、I b为计算平衡系数的基准电流,对于两圈变压器,I b取高压侧的二次电流;对于三圈变压器I b一般取低压侧的二次电流。
如果按上述的基准电流计算的平衡系数大于4,那么要更换基准电流I b,直到平衡系数满足0.1<K<4;如果无论怎么选取基准电流都不能满足0.1<K<4的要求,建议使用中间变流器(2)、最小动作电流Iop。
0Iop。
0为差动保护的最小动作电流,应按躲过变压器额定负载运行时的最大不平衡电流整定,即:Iop.0=Nam)InUfi(n)*Krel(2∆+∆+式中:In为变压器的二次额定电流,Krel 为可靠系数,Krel=1.3—1.5;fi(n)为电流互感器在额定电流下的比值误差。
fi(n)=±0.03(10P),fi(n)=±0.01(5P)ΔU 为变压器分接头调节引起的误差(相对额定电压);Δm为TA和TAA变比未完全匹配产生的误差,Δm一般取0.05。
一般情况下可取:Iop.0=(0.2—0.5)In。
(3)最小制动电流的整定Ires.0 =Na1.0)In-(0.8。
(4)、比率制动系数K的整定最大不平衡电流的计算a、三圈变压器Iunb.max =KstKaperfiIs.max+ΔUHIs.H.max+ΔUMIs.M.max+Δm1Is.1.max+Δm2Is.2.max式中:Kst 为TA的同型系数,Kst=1.0Kaper为TA的非周期系数,Kaper=1.5—2.0(5P或10P型TA)或Kaper=1.0(TP型TA)fi 为TA的比值误差, fi=0.1;Is.max为流过靠近故障侧的TA的最大外部短路周期分量电流;Is.H.max 、Is.M.max分别为在所计算的外部短路时,流过调压侧(H、M)TA的最大周期分量电流;I s.1.max 、I s.2.max 分别为在所计算的外部短路时,流过非靠近故障点的另两侧的最大周期分量电流;Δm 1、Δm 2为由于1侧和2侧的TA (包括TAA )变比不完全匹配而产生的误差,初选可取Δm 1=Δm 2=0.05; b 、 两圈变压器I unb.max =(K st K aper f i +ΔU +Δm )I s.max 式中的符号与三圈变压器一样。
最大制动系数为: K res.max =resunb.maxrel I I KIres 为差动的制动电流,它与差动保护原理、制动回路的接线方式有关,对对于两圈变压器I res = I s.max 。
比率制动系数: K=res.maxres.0res.maxop.0res.max /I I -1/I I -K一般取K=0.5。
(5)、灵敏度的计算在系统最小运行方式下,计算变压器出口金属性短路的最小短路电流I s.min ,同时计算相应的制动电流I res ;在动作特性曲线上查出相应的动作电流I op ;则灵敏系数K sen 为: K sen = 0.op op I I要求K sen ≥2.0。
(6)、谐波制动的整定利用二次谐波来防止励磁涌流误动的差动保护,二次谐波的比表示差流中的二次谐波分量与基波分量的比值。
一般二次谐波制动比可整定为15%—20%。
(7)差流速断为了加速切除变压器严重的内部故障,常常增设差流速断保护,其动作电流按照避越励磁涌流来整定,即: I op =K rel I e.amx式中:I e.amx 为变压器实际的最大励磁涌流。
K rel 为可靠系数,可取1.15—1.30。
实际的最大的励磁涌流很难测量,一般取Iop=(4—8)I e 。
I e 为变压器的额定电流。
差流速断保护的灵敏度系数按正常运行方式下保护安装处两相金属性短路计算,要求K sen ≥1.2。
(8)差流越限一般取0.复合电压1、低电压的整定和灵敏度系数校验躲过电动机自起动时的电压整定:当低电压继电器由变压器低压侧电压互感器供电时,U op=(0.5~0.6)U n当低电压继电器由变压器高压侧电压互感器供电时,U op=0.7U n灵敏系数校验低电压继电器的灵敏系数按下式校验K sen= U op/U r.max/N y式中N y为电压互感器变比。
U r.max为计算运行方式下灵敏系数校验点发生金属性相间短路时保护安装处的最高残压要求K sen≥1.3(近后备)或K sen≥1.2(远后备)。
2、负序电压的整定和灵敏系数校验负序电压继电器应按躲过正常运行时出现的不平衡电压整定。
不平衡电压通过实测确定,当无实测值时,根据现行规程的规定取U op.2=(0.06~0.08)U n灵敏系数校验负序电压继电器的灵敏系数按下式校验K sen= U k.2.min/U op.2/N y式中U k.2.min为后备保护区末端两相金属短路时保护安装处的最小负序电压,要求K sen≥1.3(近后备)或K sen≥1.2(远后备)。
复合电压方向过流复合电压启动的过流保护宜用于升压变压器系统、联络变压器和过流保护不能满足灵敏度要求的降压变压器。
1、电流的整定计算和灵敏度的校验过流保护主要用于降压变压器,是作为防御外部相间短路引起的变压器过流和变压器内部相间短路。
过流保护的动作电流计算:为了保证选择性,过流保护的动作电流应躲过可能流过变压器的最大负荷电流即:I op K rel*I l. max/K r/N a式中K rel为可靠系数,取1.2~1.3。
Kr为返回系数,取0.85~0.95I l.max为最大负荷电流N a为电流互感器变比最大负荷电流I l.max可按以下情况考虑并取最大者:a 对并列运行的变压器,应考虑切除一台时,余下变压器所产生的过负荷电流,当各台变压器容量相等时,可按下式计算:I l.max = m*I n /(m-1)式中m为并列运行变压器的最少台数I n为每台变压器的额定电流当并列运行的变压器容量不相等时,应考虑容量最大的一台变压器断开后引起的过负荷。
b 当降压变压器的低压侧接有大量异步电动机时,应考虑电动机的自启动电流,即:I l.max= K ss I' l.max式中I' l.max为正常运行最大负荷电流K ss为电动机自起系数,其值与负荷的性质及电源间的电气距离有关,取1.5~2c 对两台分列运行的降压变压器,在负荷侧母线分段断路器上装有备用电源自动投入装置时,应考虑备用电源自动投入后负荷电流的增加。
I l.max= I1l.max+ K ss K rem I2l.max式中I1l.max为所在母线段正常运行时的最大负荷电流I2l.max为另一在母线段正常运行时的最大负荷电流K rem为剩余系数d 与下一级过流保护相配合,则:I l.max=1.1I op + I m.max式中I op为分段断路器或与之相配合的馈线过流保护的动作电流;I m.max为本变压器所在母线段的正常运行最大负荷电流e 灵敏系数校验保护的灵敏系数校验可按下式校验K sen = I k. min/ I op/ Na式中I k. min为后备保护区末端两相金属性短路时流过保护的最小短路电流2、相间方向元件的整定1) 三侧有电源的三绕组升压变压器,相间故障后备保护为了满足选择性的要求,在高压侧或中压侧要加功率方向元件,其方向通常指向该侧线路。
2) 高压侧及中压侧有电源或三侧均有电源的三绕组降压变压器和联络变压器,相间故障后备保护为了满足选择性要求,在高压侧或中压侧要加功率方向元件,其方向通常指向变压器,也可以指向本侧母线。
零序方向过流保护1、I 段零序过流继电器的动作电流应与相邻线路零序过流保护I 段或II 段或快速主保护相配合:I op.1 K rel K br I op. 0.11式中I op.1为零序电流I 段保护动作值K rel为可靠系数,取1.1K br为零序电流的分支系数,线路零序过流保护后备段保护末端发生接地故障,流过本保护的零序电流与流过线路的零序电流之比,取各种运行方式的最大值。
2、II 段零序过流继电器的动作电流应与相邻线路零序过流保护的后备段相配合:I op.2 K rel K br I op. 0.12式中I op.2为零序电流II 段保护动作值K rel为可靠系数取1.1K br为零序电流的分支系数,线路零序过流保护后备段保护末端发生接地故障,流过本保护的零序电流与流过线路的零序电流之比,取各种运行方式的最大值。
3 灵敏系数校验K sen= 3I k.0.min/I op.0/N a式中I k.0.min为I 段或II段对端母线接地短路时流过保护安装处的最小零序电流。
I op.0为I 段或II段零序过流保护的动作电流。
要求K sen≥1.5零序电压保护保护在中、低压侧单相接地故障发告警信号,一般整定为20V<U op<100V间隙零序电流及零序电压保护间隙零序的过流保护的整定:装在放电间隙回路的零序过流保护的动作电流与变压器的零序阻抗、间隙放电的电弧电阻等因素有关,难以计算。
根据经验,保护的一次动作电流可取100A间隙零序的过压保护的整定:U0.max < U op.0 < U set式中U op.0为零序电压动作值U0.max为部分在中性点接地的电网中发生单相接地时,保护安装处可能出现的最大零序电压U set为用于中性点直接接地系统的电压互感器,在失去接地中性点时发生单相接地,开口三角绕组可能出现的最低电压建议U op.0=180V过负荷、有载调压闭锁、通风启动保护动作电流应按躲过绕组的额定电流整定,按下式计算:I op K rel*In/ K r式中K rel为可靠系数取1.05K r为返回系数取0.85~0.9In为被保护绕组的额定二次电流母线充电保护动作电流应按躲过绕组的额定电流整定,按下式计算I op K rel *In/ K r式中K rel为可靠系数取1.05 K r为返回系数取0.85~0.9 In 为被保护绕组的额定二次电流TV 断线保护1、额定电流计算同变压器差动保护各侧额定二次电流的计算2、闭锁电流的整定闭锁电流一般应小于故障时本侧的最小二次电流3、TV 断线“接地方式”定值的整定由于开口三角电压的变比由系统为中性点直接接地与否来决定,所以当系统为中性点直接接地方式,则开口三角电压变比为100/3gnU 时,“接地方式”控制字整定为1;当系统为中性点不直接接地系统时,则开口三角电压变比为3/100/3gn U时,“接地方式”控制字整定为0。
