主变压器整定计算原则(详解)

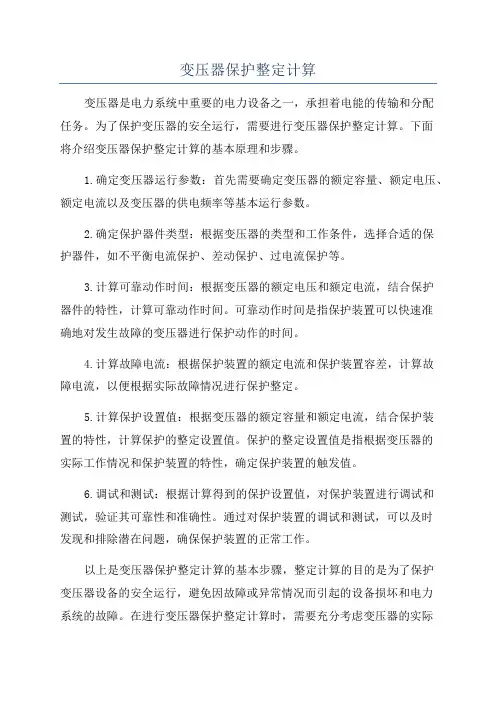

变压器保护整定计算
变压器是电力系统中重要的电力设备之一，承担着电能的传输和分配
任务。

为了保护变压器的安全运行，需要进行变压器保护整定计算。

下面
将介绍变压器保护整定计算的基本原理和步骤。

1.确定变压器运行参数：首先需要确定变压器的额定容量、额定电压、额定电流以及变压器的供电频率等基本运行参数。

2.确定保护器件类型：根据变压器的类型和工作条件，选择合适的保
护器件，如不平衡电流保护、差动保护、过电流保护等。

3.计算可靠动作时间：根据变压器的额定电压和额定电流，结合保护
器件的特性，计算可靠动作时间。

可靠动作时间是指保护装置可以快速准
确地对发生故障的变压器进行保护动作的时间。

4.计算故障电流：根据保护装置的额定电流和保护装置容差，计算故
障电流，以便根据实际故障情况进行保护整定。

5.计算保护设置值：根据变压器的额定容量和额定电流，结合保护装
置的特性，计算保护的整定设置值。

保护的整定设置值是指根据变压器的
实际工作情况和保护装置的特性，确定保护装置的触发值。

6.调试和测试：根据计算得到的保护设置值，对保护装置进行调试和
测试，验证其可靠性和准确性。

通过对保护装置的调试和测试，可以及时
发现和排除潜在问题，确保保护装置的正常工作。

以上是变压器保护整定计算的基本步骤，整定计算的目的是为了保护
变压器设备的安全运行，避免因故障或异常情况而引起的设备损坏和电力
系统的故障。

在进行变压器保护整定计算时，需要充分考虑变压器的实际
工作情况和保护装置的特性，保证保护装置能够快速准确地对变压器进行保护，并提高系统的可靠性和安全性。

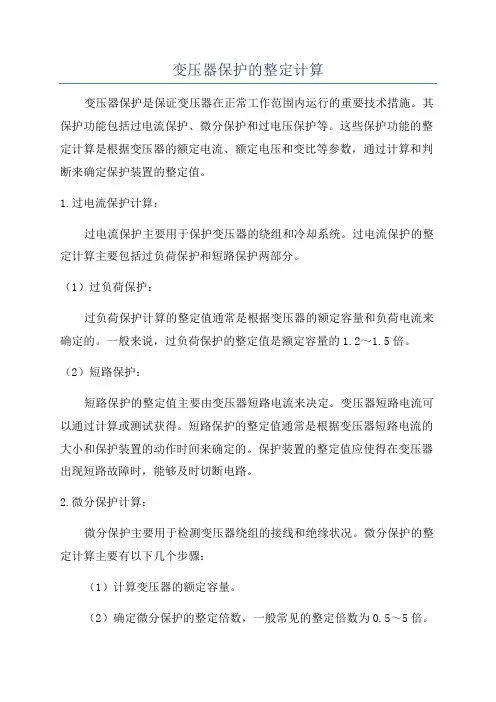

变压器保护的整定计算变压器保护是保证变压器在正常工作范围内运行的重要技术措施。

其保护功能包括过电流保护、微分保护和过电压保护等。

这些保护功能的整定计算是根据变压器的额定电流、额定电压和变比等参数，通过计算和判断来确定保护装置的整定值。

1.过电流保护计算：过电流保护主要用于保护变压器的绕组和冷却系统。

过电流保护的整定计算主要包括过负荷保护和短路保护两部分。

（1）过负荷保护：过负荷保护计算的整定值通常是根据变压器的额定容量和负荷电流来确定的。

一般来说，过负荷保护的整定值是额定容量的1.2～1.5倍。

（2）短路保护：短路保护的整定值主要由变压器短路电流来决定。

变压器短路电流可以通过计算或测试获得。

短路保护的整定值通常是根据变压器短路电流的大小和保护装置的动作时间来确定的。

保护装置的整定值应使得在变压器出现短路故障时，能够及时切断电路。

2.微分保护计算：微分保护主要用于检测变压器绕组的接线和绝缘状况。

微分保护的整定计算主要有以下几个步骤：（1）计算变压器的额定容量。

（2）确定微分保护的整定倍数，一般常见的整定倍数为0.5～5倍。

（3）计算并检验微分保护的整定电流。

整定电流应能覆盖变压器的额定负荷电流。

3.过电压保护计算：过电压保护主要用于保护变压器绝缘和绝缘油的安全。

过电压保护的整定计算主要有以下几个步骤：（1）计算额定变比，即变压器的额定高压和低压比值。

（2）根据变压器正常工作时的高压和低压电压值，计算过电压保护的整定值。

（3）整定过电压保护的动作时间。

动作时间应能保证在高压或低压过电压发生时，能够及时切断电路。

以上就是变压器保护的整定计算的基本内容。

整定计算的目的是合理地设置保护装置的整定值，使其能够在变压器发生内部或外部故障时及时切断电路，保证设备的安全运行。

在实际工程中，还需要根据具体情况进行调试和调整，以确保变压器保护装置的可靠性和灵敏性。

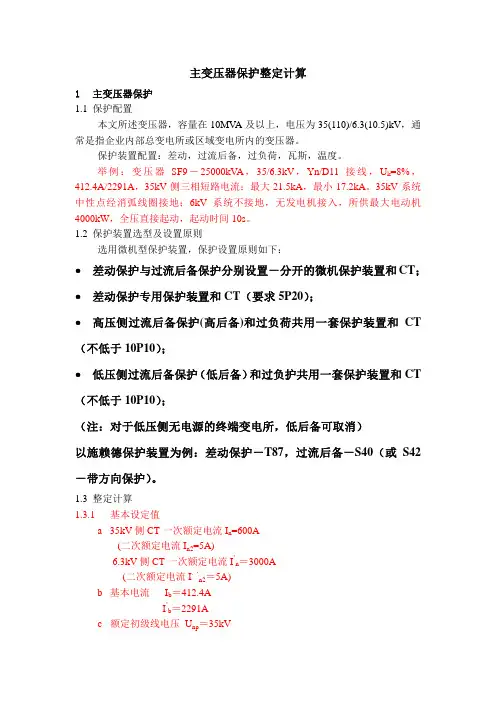

主变压器保护整定计算1 主变压器保护1.1 保护配置本文所述变压器，容量在10MV A及以上，电压为35(110)/6.3(10.5)kV，通常是指企业内部总变电所或区域变电所内的变压器。

保护装置配置：差动，过流后备，过负荷，瓦斯，温度。

举例：变压器SF9－25000kV A，35/6.3kV，Yn/D11接线，U k=8%，412.4A/2291A，35kV侧三相短路电流：最大21.5kA，最小17.2kA。

35kV系统中性点经消弧线圈接地；6kV系统不接地，无发电机接入，所供最大电动机4000kW，全压直接起动，起动时间10s。

1.2 保护装置选型及设置原则选用微机型保护装置，保护设置原则如下：∙差动保护与过流后备保护分别设置－分开的微机保护装置和CT；∙差动保护专用保护装置和CT（要求5P20）；∙高压侧过流后备保护(高后备)和过负荷共用一套保护装置和CT （不低于10P10）；∙低压侧过流后备保护（低后备）和过负护共用一套保护装置和CT （不低于10P10）；（注：对于低压侧无电源的终端变电所，低后备可取消）以施赖德保护装置为例：差动保护－T87，过流后备－S40（或S42－带方向保护）。

1.3 整定计算1.3.1 基本设定值a 35kV侧CT一次额定电流I n=600A(二次额定电流I n2=5A)6.3kV侧CT一次额定电流I’n＝3000A(二次额定电流I，‘n2＝5A)b 基本电流I b＝412.4AI’b＝2291Ac 额定初级线电压U np＝35kV额定初级相电压 V np ＝35kV/3 d 额定次级线电压 U ns ＝100V次级零序电压 U nso ＝100/3V e 变压器额定容量 S ＝25MV A f 绕组1额定电压 U n1＝35kV g 绕组2额定电压 U n2＝6.3kV h 绕组1额定电流 I n1＝412.4A i 绕组2额定电流 I n2＝2291A 1.3.2 系统短路数据外部短路时穿越变压器的短路电流：当6kV 侧母线短路时，最大3.974kA ；最小3.798kA （35kV 侧）最大23.33kA ；最小22.3kA （6.3kV 侧）1.3.3保护设定值1） 差动保护87T序号 名称电流 A35kV 6.3kV 1 一、二次侧额定电流I b ，I 'b412.4 2291 2 变压器接线方式 Y∆－113 CT 二次接线方式 Y Y4 CT 一次电流计算值 412.4 22915 CT 一次侧额定值In ，I 'n600 3000 6 CT 变比 120 600 7CT 二次回路额定电流3.437 3.818选用施耐德保护装置T87 a 动作电流I ds 设定 最小动作电流I ds ＝k(2f+∆U+∆m)I n =1.2⨯(2⨯0.1+0.1+0.05)⨯412.4=173.2A=0.29I n考虑返回/动作比(90±5)%，I ds =0.29In/0.85=0.34I n 取I ds =40%In ＝240A (设定范围30%-100%I n )b 计算I d /I t外部短路时出现的最大不平衡电流：I diff ＝(k st k a f+∆U+∆m)I s =(1⨯2.0⨯0.1+0.1+0.05)⨯3974=0.35⨯3974＝1391A外部短路时出现的最大穿透电流：()3974max ==xadjusted tx I IA所以，I d/I t=1391/3974=35%。

主变保护a.差电流速断保护差电流速断保护的动作电流应按避过变压器空载投入时的励磁涌流和内部故障时的最大不平衡电流来整定。

根据实际经验一般取：Isd =（4～12）Inb/ni （1）式中 Isd －保护装置差动速断定值；Inb －变压器的额定电流（高压侧）；ni －电流互感器变化。

b ．差动保护（1）谐波制动化：根据经验，为可靠地防止涌流误动，当任一相二次谐波与基波之间比值大于15%-20%时，三相差动保护均被闭锁。

（2）最小动作电流Icd应大于额定负载时的不平衡电流，即Icd =Kk （Ktxfwc+ΔU+Δfpn ）Inb/ni （2）式中 Inb 、ni 同（1）式；Kk —可靠系数，取（1.3～1.5）;ΔU —变压器相对于额定电压抽头向上(或下)电压调整范围，ΔU=5%；Ktx —电流互感器同型系数：当各侧电流互感器型号相同时取Ktx=0.5，不同时 取Ktx=1；fwc —电流互感器的允许误差：取fwc=0.1；Δfpn —电流互感器的变化（包括保护装置）不平衡所产生的相对误差取0.1。

一般Icd=（0.2～0.6）Inb/ni （3）（3）制动特性拐点Isl = Inb ／ni （4）Is2 = (1～1.2)Inb ／ni （5）Isl 、Is2可整定为同一点。

（4）最大制动系数K1、K2K1、K2 = Kk （Δfpn+ΔU+0.1）式中符号同（2）式。

K1、K2可整定为相同值，也可整定为：K1 = 1.3（Δfpn+ΔU+0.1） （6）K2 = 1.5（Δfpn+ΔU+0.1） （7）（5）电流调整率的整定计算中压侧调整率= （8） 式中 Unm —中压侧额定电压；Unh —高压侧额定电压；nLHh —高压侧电流互感器变化；nLHm —中压侧电流互感器变化；低压侧整率= ×√3 （注：该调整率不应大于1.99） （9） 式中ULHh 同（8）式UnL —低压侧额定电压；nLHh 同（8）式；Unm*nLHm Unh.*nLHhUnl.nLHL Unh.nLHhnLHL —低压器电流互感受器变化；电流调整率一般不应大于2。

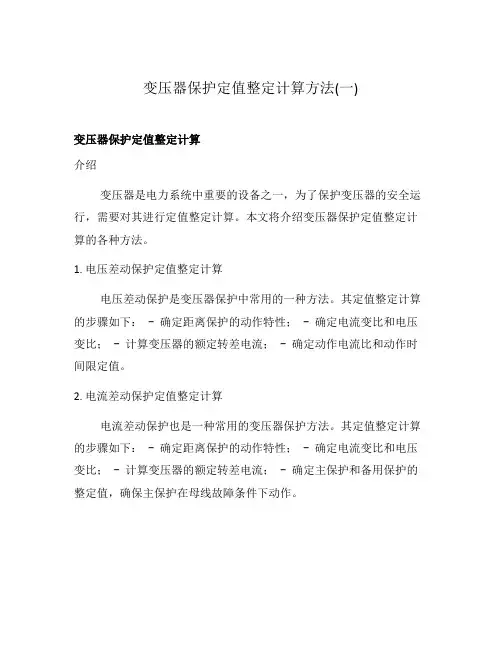

变压器保护定值整定计算方法(一)变压器保护定值整定计算介绍变压器是电力系统中重要的设备之一，为了保护变压器的安全运行，需要对其进行定值整定计算。

本文将介绍变压器保护定值整定计算的各种方法。

1. 电压差动保护定值整定计算电压差动保护是变压器保护中常用的一种方法。

其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定动作电流比和动作时间限定值。

2. 电流差动保护定值整定计算电流差动保护也是一种常用的变压器保护方法。

其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定主保护和备用保护的整定值，确保主保护在母线故障条件下动作。

过电流保护是保护变压器的常用方法之一。

其定值整定计算的步骤如下： - 确定过电流保护的动作特性； - 确定电流变比； - 计算变压器的额定电流； - 确定过电流保护的动作电流和动作时间。

4. 频率保护定值整定计算频率保护是一种对变压器进行保护的重要方法。

其定值整定计算的步骤如下： - 确定频率保护的动作特性； - 确定额定频率和额定电压； - 确定频率保护的动作频率和动作时间。

5. 温度保护定值整定计算温度保护是对变压器温度进行保护的一种方法。

其定值整定计算的步骤如下： - 确定温度保护的动作特性； - 确定变压器的温度上限； - 确定温度保护的动作温度。

结论变压器保护定值整定计算是保证变压器安全运行的重要环节。

不同保护方法需要根据具体情况进行对应的定值整定计算，以确保变压器在故障发生时能够及时切除故障，并保护设备不受损失。

以上介绍了电压差动保护、电流差动保护、过电流保护、频率保护和温度保护等常见的变压器保护方法的定值整定计算步骤，希望对读者有所帮助。

湿度保护是对变压器湿度进行保护的一种方法。

其定值整定计算的步骤如下： - 确定湿度保护的动作特性； - 确定变压器的湿度上限和下限； - 确定湿度保护的动作湿度。

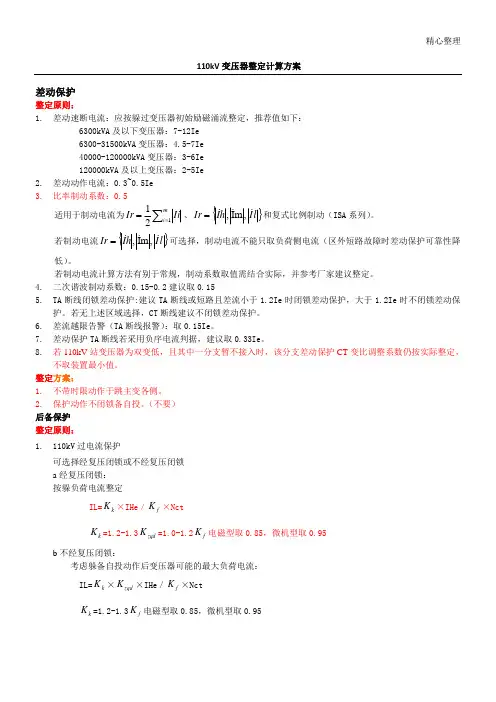

精心整理110kV 变压器整定计算方案差动保护整定原则：1. 差动速断电流：应按躲过变压器初始励磁涌流整定，推荐值如下：6300kVA 及以下变压器：7-12Ie6300-31500kVA 变压器：4.5-7Ie40000-120000kVA 变压器：3-6Ie120000kVA 及以上变压器：2-5Ie2. 差动动作电流：0.3~0.5Ie3.低）4. 5. TA 6. 7. 8. 若整定1. 2. 后备保护1. a k f k K =1.2-1.3zqd K =1.0-1.2f K 电磁型取0.85，微机型取0.95b 不经复压闭锁：考虑躲备自投动作后变压器可能的最大负荷电流：IL=k K ×zqd K ×IHe ／f K ×Nctk K =1.2-1.3f K 电磁型取0.85，微机型取0.95校验小方式10kV 母线故障Klm=NctI I H ⨯min .2）（，要求lm K ≥1.5 注：不经复压闭锁110kV 过电流定值考虑躲备自投动作后变压器可能的最大负荷电流。

若该定值在变压器低压侧故障灵敏系数＜1.5时，一般按保证灵敏系数原则整定。

整定方案：a 高压侧为内桥接线的变电站，主变高后备过电流保护一般应考虑设置一段一时限跳各侧,与中低压侧后备保护配合。

(待论证)b 对于高压侧为单母线、单母线分段（含带旁路）及双母线接线，并具有独立的高压侧断路器的主变高后备保护一般应考虑设置一段一时限跳各侧。

跳闸时限应与主变中、低压侧后备保护动作时限配合。

2. 110kV 中性点零序过流保护（两段式）a b 3. a 中性点间隙过流：一次值100A零序过电压：二次值150V-180V时间：T1=TL+△t 切小电源TL 为线路保全线段时限T2=T1+△t 切各侧b变压器中性点绝缘等级为44kV 及以下变压器，且中、低压侧没有地方电源接入时：中性点间隙过流：一次值100A零序过电压：二次值150V-180V时间：应躲过相关110kV 线路后备保护距离Ⅲ段及零序Ⅳ段动作时间，切各侧。

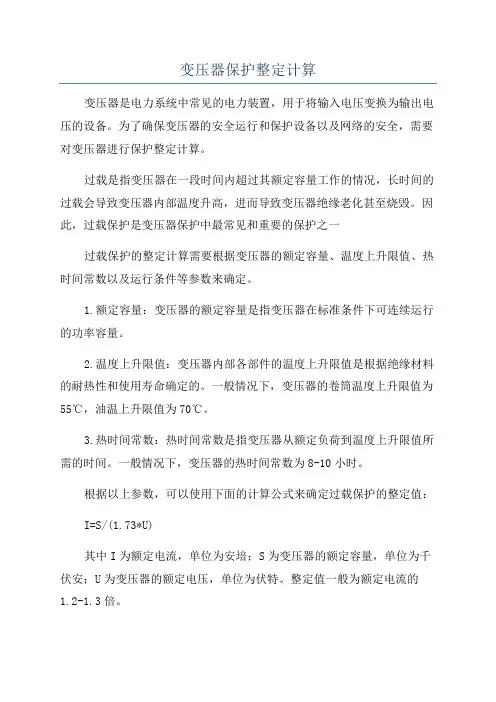

变压器保护整定计算变压器是电力系统中常见的电力装置，用于将输入电压变换为输出电压的设备。

为了确保变压器的安全运行和保护设备以及网络的安全，需要对变压器进行保护整定计算。

过载是指变压器在一段时间内超过其额定容量工作的情况，长时间的过载会导致变压器内部温度升高，进而导致变压器绝缘老化甚至烧毁。

因此，过载保护是变压器保护中最常见和重要的保护之一过载保护的整定计算需要根据变压器的额定容量、温度上升限值、热时间常数以及运行条件等参数来确定。

1.额定容量：变压器的额定容量是指变压器在标准条件下可连续运行的功率容量。

2.温度上升限值：变压器内部各部件的温度上升限值是根据绝缘材料的耐热性和使用寿命确定的。

一般情况下，变压器的卷筒温度上升限值为55℃，油温上升限值为70℃。

3.热时间常数：热时间常数是指变压器从额定负荷到温度上升限值所需的时间。

一般情况下，变压器的热时间常数为8-10小时。

根据以上参数，可以使用下面的计算公式来确定过载保护的整定值：I=S/(1.73*U)其中I为额定电流，单位为安培；S为变压器的额定容量，单位为千伏安；U为变压器的额定电压，单位为伏特。

整定值一般为额定电流的1.2-1.3倍。

短路故障是指变压器中发生的高电流故障，通常由电气设备的故障或电力系统故障引起。

短路故障会导致变压器的绕组过热、绝缘损坏甚至引发火灾，因此，短路保护也是变压器保护中必不可少的一项。

短路保护的整定计算需要考虑变压器的相对短路能力、保护设备的动作特性和整定电流等参数。

1.相对短路能力：相对短路能力是指变压器在短路故障时所能承受的电流短时值，单位为千安。

根据电力系统的设计和安全要求，变压器的相对短路能力应大于或等于系统故障电流。

2.动作特性：短路保护装置的动作特性包括熔断器的熔断时间、熔断曲线以及保护继电器的时间-电流特性等。

根据系统的要求和对保护的灵敏度和可靠性的要求，可以选取不同的保护装置。

3.整定电流：整定电流是指保护装置的动作电流，也是选择熔断器额定电流和继电器动作特性的参考值。

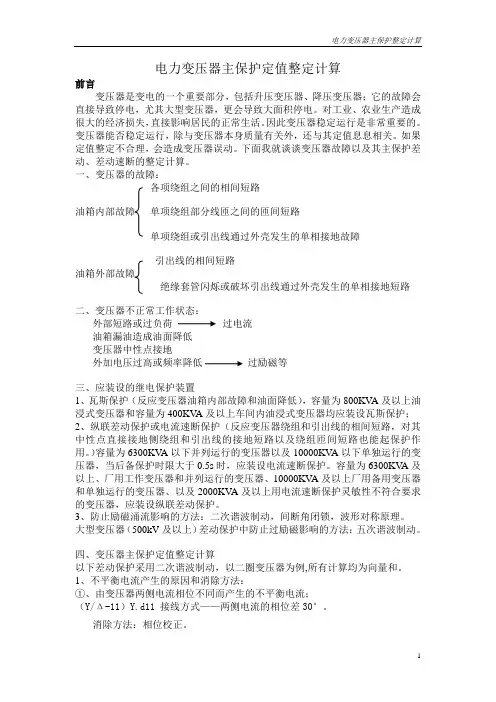

电力变压器主保护定值整定计算前言变压器是变电的一个重要部分，包括升压变压器、降压变压器；它的故障会直接导致停电，尤其大型变压器，更会导致大面积停电。

对工业、农业生产造成很大的经济损失，直接影响居民的正常生活。

因此变压器稳定运行是非常重要的。

变压器能否稳定运行，除与变压器本身质量有关外，还与其定值息息相关。

如果定值整定不合理，会造成变压器误动。

下面我就谈谈变压器故障以及其主保护差动、差动速断的整定计算。

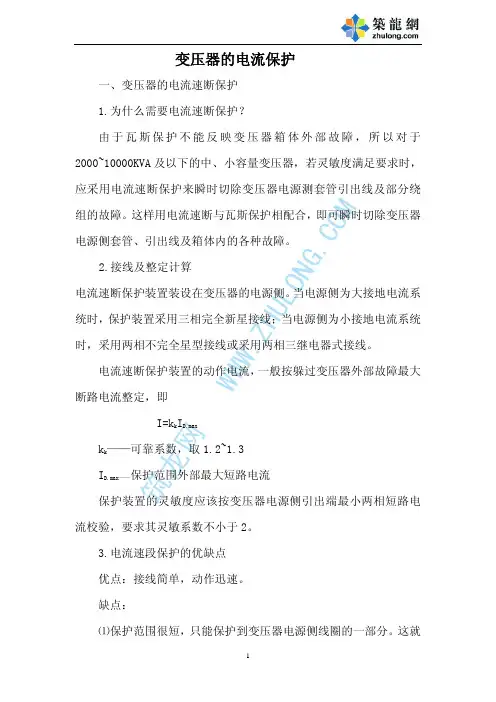

一、变压器的故障：各项绕组之间的相间短路油箱内部故障单项绕组部分线匝之间的匝间短路单项绕组或引出线通过外壳发生的单相接地故障引出线的相间短路油箱外部故障绝缘套管闪烁或破坏引出线通过外壳发生的单相接地短路二、变压器不正常工作状态：外部短路或过负荷过电流油箱漏油造成油面降低变压器中性点接地外加电压过高或频率降低过励磁等三、应装设的继电保护装置1、瓦斯保护（反应变压器油箱内部故障和油面降低），容量为800KV A及以上油浸式变压器和容量为400KV A及以上车间内油浸式变压器均应装设瓦斯保护；2、纵联差动保护或电流速断保护（反应变压器绕组和引出线的相间短路，对其中性点直接接地侧绕组和引出线的接地短路以及绕组匝间短路也能起保护作用。

）容量为6300KV A以下并列运行的变压器以及10000KV A以下单独运行的变压器，当后备保护时限大于0.5s时，应装设电流速断保护。

容量为6300KV A及以上、厂用工作变压器和并列运行的变压器、10000KV A及以上厂用备用变压器和单独运行的变压器、以及2000KV A及以上用电流速断保护灵敏性不符合要求的变压器，应装设纵联差动保护。

3、防止励磁涌流影响的方法：二次谐波制动，间断角闭锁，波形对称原理。

大型变压器（500kV及以上）差动保护中防止过励磁影响的方法：五次谐波制动。

四、变压器主保护定值整定计算以下差动保护采用二次谐波制动，以二圈变压器为例,所有计算均为向量和。

主变压器保护整定计算1.主变压器保护装置-差动保护是主变压器最重要的保护装置之一、差动保护的原理是通过比较主变压器的输入和输出电流来检测是否有电流损失。

差动保护的主要部件是电流互感器。

-过流保护用于检测主变压器输入或输出电路中的异常电流。

当电流超过设定值时，过流保护会触发断路器跳闸。

-热保护是通过感应主变压器的温度来检测是否存在过载情况。

当主变压器的温度超过设定值时，热保护会触发断路器跳闸。

-欠压保护用于检测主变压器输入或输出电路中的欠压情况。

当电压低于设定值时，欠压保护会触发断路器跳闸。

2.主变压器保护整定计算的步骤差动保护整定计算是保护主变压器最常用的方法。

差动保护整定计算的步骤如下：a.根据主变压器的输入和输出额定电流以及互感器的变比，计算差动保护的整定电流。

整定电流通常取主变压器额定电流的10%-20%。

b.对于主变压器的高压侧和低压侧分别选择一组电流互感器作差动保护元件。

电流互感器的变比应与主变压器的变比相匹配。

c.设置差动保护的动作时间和动作灵敏度。

动作时间应根据主变压器的额定电流和故障电流来确定。

过流保护的整定计算是为了检测主变压器输入或输出电路中的异常电流。

过流保护整定计算的步骤如下：a.根据主变压器的额定电流和故障电流，选择过流保护的整定电流。

整定电流通常取主变压器额定电流的150%-200%。

b.设置过流保护的动作时间和动作灵敏度。

动作时间应根据主变压器的额定电流和故障电流来确定。

热保护的整定计算是为了检测主变压器的过载情况。

热保护整定计算的步骤如下：a.根据主变压器的额定电流和过载容量，选择热保护的整定温度。

整定温度通常取主变压器的额定温度上限。

b.设置热保护的动作时间和动作灵敏度。

动作时间应根据主变压器的额定电流和过载电流来确定。

欠压保护的整定计算是为了检测主变压器输入或输出电路中的欠压情况。

欠压保护整定计算的步骤如下：a.根据主变压器的额定电压和欠压容限，选择欠压保护的整定电压。

变压器保护定值整定计算方法一、引言变压器是电力系统中常见的重要设备，其正常运行对电力系统的稳定性和安全性起着至关重要的作用。

为了保护变压器免受故障和损坏，需要对变压器的保护装置进行定值整定。

本文将介绍变压器保护定值整定的计算方法。

二、变压器保护定值整定的目的变压器保护定值整定的目的是确保保护装置在变压器内部故障发生时能够迅速准确地动作，切断故障电路，保护变压器不受损坏。

定值整定的关键是确定保护装置的参数，包括动作电流、动作时间和动作方式等。

三、变压器保护定值整定的计算方法1. 确定保护装置的类型：根据变压器的类型和保护要求，选择合适的保护装置类型，常见的有过流保护、差动保护、绕组温度保护等。

2. 确定保护装置的动作电流：动作电流是指保护装置在故障发生时所需的电流值。

根据变压器的额定电流和负载情况，可以采用不同的计算方法来确定动作电流。

常用的有百分比制、倍数制和折算制等。

3. 确定保护装置的动作时间：动作时间是指保护装置在故障发生后所需的动作时间。

根据变压器的故障类型和保护要求，可以选择合适的动作时间。

常见的有瞬时动作、时间延迟动作和时间限制动作等。

4. 确定保护装置的动作方式：动作方式是指保护装置在故障发生时的动作方式。

根据变压器的故障类型和保护要求，可以选择合适的动作方式。

常见的有单相动作、双相动作和三相动作等。

5. 校验保护装置的定值：根据变压器的额定参数和保护要求，对定值进行校验。

可以通过模拟故障和实际测试等方法，验证保护装置的动作性能是否符合要求。

四、变压器保护定值整定的注意事项1. 考虑变压器的额定参数：在进行定值整定时，需要充分考虑变压器的额定电流、额定电压、变比、短路阻抗等参数，确保保护装置的定值与变压器的特性相匹配。

2. 考虑变压器的负载情况：变压器的负载情况对保护定值的选择有一定影响。

负载过大或过小都可能导致保护装置的误动作或漏动作，因此需要合理估计变压器的负载情况，并根据实际情况进行定值整定。

110KV 主变压器综合保护整定原则主变差动保护里主要包括有差动速断、比例制动差动、二次谐波系数、平衡系数等定值。

主要计算过程：1、收集主变容量、额定电压、额定电流及TA 变比等参数；2、了解保护装置原理，确认保护是发展变化 高压还是低压侧为基准侧；3、看图确认电流互感器的二次接线方式；4、注意主变投运后带负荷检查电流相量。

举例说明：变压器铭牌额定容量31.5MV A ，TA 二次额定电流5A ，高压侧额定电压110KV ，高压侧TA 变比400/5，低压侧额定电压6.3KV ，低压侧TA 变比3000/5，变压器一次接线方式Y/△-11， TA 二次接线高低压均采用星形接线。

1、变压器额定电流计算：1） 计算变压器各侧额定电流ee e U S I 3= 式中Se －变压器最大额定容量，Ue －计算侧额定电压2） 计算各侧二次额定电流及平衡系数 H LH H e He n I I ..==165.4/80=2.067A M LH M e Me n II ..==??? L LH Le Le n I I ..==2886/600=4.81A 式中：H e I .——高压一次额定电流, He I ——高压二次额定电流H LH n .—高压侧CT 变比,保护定值的确定1、差动电流速断保护按躲过变压器空载投入时励磁涌流和外部短路时流入保护的最大不平衡电流整定一般取： I dz =KI e /n 式中：I dz ：差电流速断的动作电流I e ：为保护基准侧额定电流；德威特公司的差动保护是以低压侧为基准侧）K ：倍数 6300KV A 及以下 7~12 6300~31500KV A 4.5~7.0 40000~120000KV A 3.0~6.0 120000KV A 2.0~5.0 2、纵差保护1） 纵差保护最小动作电流的整定 最小动作电流应大于变压器额定负载时的不平衡电流 I dz.min =K K (K c +ΔU+Δm)I e /n 式中： I e ：变压器的额定电流 n ：电流互感器的变比 K K ：可靠系数，取1.3~1.5K c ：电流互感器的比误差，10P 型取0.03×2，5P 型和TP 型取0.01×2ΔU：变压器调压引起的误差，取调压范围中偏离额定值的最大值Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.05在工程实用整定计算中可选取I dz.min=（0.3~0.5）I e/n。

变压器保护整定计算变压器是电力系统中重要的电力设备，其正常运行对于保障电力系统的稳定运行至关重要。

为了保护变压器的正常运行，需要对其进行合理的保护整定计算。

本文将从保护概述、保护整定原则、保护整定计算等方面进行阐述，供参考。

一、保护概述变压器的保护目的是迅速、准确地切除故障电路，并确保变压器正常运行，避免因故障扩大导致不可逆的损坏。

变压器保护的基本要求是在故障发生时快速、可靠地切除故障电路，并具有良好的选择性和鉴别特性，能够保护变压器免受损害。

二、保护整定原则1. 整定规则：根据变压器的额定电流与保护设备的整定电流之间的关系进行整定。

2. 选择性：在故障电流范围内，所选的保护装置应能只切除受故障影响的部分，同时不切除其它合法的负载电流。

3. 稳定性：在短路电流作用下，保护装置应能长时间稳定工作，不误动作。

4. 灵敏度：保护装置应具有足够的灵敏度，能够检测到故障产生的小电流，以保证能够及时切除故障。

三、保护整定计算保护整定计算是根据变压器额定参数和保护装置的特性参数，计算出保护装置的整定值，以达到保护变压器的目的。

以下是保护整定计算的相关参考内容。

1. 过流保护整定计算过流保护是变压器保护中最常用的保护之一，其整定的基本原则是根据变压器额定电流和保护装置的整定参数计算得出整定值。

计算公式如下：Ipickup = K × Irated / CTR其中，Ipickup为整定值，K为系数（通常为1.2-1.5），Irated 为变压器额定电流，CTR为保护装置的变比。

2. 短路保护整定计算短路保护主要用于检测变压器绕组短路故障，其整定的基本原则是根据短路电流和保护装置的整定参数计算得出整定值。

计算公式如下：Ipickup = K × Ik / CTR其中，Ipickup为整定值，K为系数（通常为1.5-2），Ik为短路电流，CTR为保护装置的变比。

3. 差动保护整定计算差动保护是变压器的主要保护之一，用于检测变压器绕组间短路故障。

变压器保护的整定计算原则及注意事项摘要：发电机变压器继电保护整定计算的主要任务是，在工程\设计阶段保护装置选型时，通过整定计算，确定保护装置的技术规范，对现场实际应用的保护装置，通过整定计算确定其运行参数（给出定值），从而使继电保护装置正确的发挥作用，防止事故扩大，维持电力系统的稳定运行。

目前国内对大型发电机变压器保护的整定计算的内容基本是正确的，但也存在一些不足。

本文重点阐述变压器保护的整定计算的依据原则、整定计算的方法以及注意的问题。

关键词：变压器；整定计算；差动保护继电保护装置必须满足可靠性、选择性、速动性、灵敏性的基本要求，正确而合理的整定计算是实现上述要求的关键。

不同厂家、不同型号的保护装置，其保护定值存在差异化，部分定值的整定计算方法、控制字、压板的说明等。

因此文中对常见保护定值进行说明，差异化较大不具有代表性的定值项未作说明。

从规范化的角度对变压器保护定值项目进行定值整定原则的分析，能够确保定值的正确性，防止整定计算过程中因素导致的错误，如整定计算原则性的选择错误等。

一、差动保护1、差动速断定值差动速断保护是纵差保护的一个辅助保护，当变压器内部故障电流很大时，防止由于电流互感器饱和引起纵差保护延迟动作。

差动速断保护的整定值应按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。

2、差动电流启动值：即纵差保护动作值，变压器纵差保护作为变压器绕组故障时的主保护，保护区是构成差动保护的各侧电流互感器之间所包围的部分，用于快速切除故障，定值应大于变压器正常运行时的差动不平衡电流。

要求灵敏系数KLM≥1.5。

IOP.min=（0.3~0.6）Ie（2）式中：Ie为变压器基准侧二次额定电流。

根据实际情况（现场实测不平衡电流）确有必要时，最小动作定值也可大于0.6Ie。

当变压器各侧流入差动保护装置的电流值相差不大时，动作值可取0.4Ie，相差较大时动作值可取0.5Ie。

3、二次谐波制动系数：110kV变压器纵差保护多采用二次谐波进行制动，防止纵差保护因励磁涌流发生误动。

1.变压器的故障类型有哪些？变压器的故障可分为内部和外部故障两种。

变压器的内部故障指变压器油箱里面发生的各种故障。

油箱内故障包括各相绕组之间发生的相间短路、单相绕组部分线匝之间发生的匝间短路、单相绕组或引出线通过外壳发生的单相接地故障、以及铁芯的烧损等，对变压器来说，这些故障都是十分危险的。

油箱内故障时产生的电弧，将引起绝缘物质的剧烈气化，从而可能引起爆炸。

这些故障应立即加以切除。

变压器的外部故障是指油箱外故障，主要是套管和引出线上发生相间短路和接地短路故障。

内部故障，主要靠瓦斯和差动保护动作切除变压器；外部故障，一般情况下由差动保护动作切除变压器。

速动保护(瓦斯和差动)无延时动作切除故障变压器，而在变压器各侧母线及其相连间隔的引出设备故障时，若故障设备未配保护或保护拒动时,则由变压器后备保护动作延时跳开相应开关使变压器脱离故障。

2.变压器的不正常运行状态有哪些？（1）由外部相间、接地短路引起的过电流；（2）中性点过电压；（3）超过额定容量引起的过负荷；（4）漏油引起的油面降低；（5）冷却系统故障及因此而引起的温度过高；（6）大容量变压器的过励磁和过电压问题等。

（对于大容量变压器，由于其额定工作时的磁通密度相当接近于铁芯的饱和磁通密度，因此在过电压的作用下，还会发生变压器的过励磁故障。

）3.电力变压器继电保护装置配置原则？为了防止变压器在发生各种类型故障和不正常运行时造成不应有的损失，保证电力系统安全连续运行，变压器应装设以下保护：（1）、针对变压器内部的各种短路及油面下降应装设瓦斯保护，其中轻瓦斯瞬时动作于信号，重瓦斯瞬时动作于断开各侧断路器。

带负荷调压变压器充油调压开关，亦应装设瓦斯保护动作于跳闸。

（2）、应装设反应变压器绕组和引出线的多相短路及绕组匝间短路的纵联差动保护或电流速断保护作为主保护，瞬时动作于断开各侧断路器。

（3）、对由外部相间短路引起的变压器过电流，根据变压器容量和运行情况的同以及对变压器灵敏度的要求不同，可采用过电流保护、复合电压起动的过电流保护、负序电流和单相式低电压起动的过电流保护，带时限动作于跳闸；同时可作为变压器内部短路及相应母线及出线的后备保护。

变压器综合整定原则（doc 5页）变压器综合保护整定原则1、差动电流速断保护按躲过变压器空载投入时励磁涌流和外部短路时流入保护的最大不平 衡电流整定一般取：I 严KI 」n式中:/^：差动电流速断的动作电流/.，：变压器的额定电流K :倍数 63OOKW 及以下7〜12 120000K 函 2、纵差保护1）纵差保护最小动作电流的整定最小动作电流应大于变压器额定负 载时的不平衡电流/如nin =心（《 +△”+△〃?）//式中：I 变压器的额定电流电流互感器的变比K K :可靠系数，取1.3〜1.5K e :电流互感器的比误差,10P 型取0.03x2,5P 型和TP 型取0.01x2At/：变压器调压引起的误差，取调压范围中偏离额定值的最大值6300 〜315OOKM44.5 ~ 7.0 40000 ~ 120000/3643.0 ~ 6.0 2.0 ~ 5.0曲由于电流互感器变比未完全匹配产生的误差，一般取0.05在工程实用整定计算中可选取/…in =（0.3口 0.5）//?2）比率制动系数K 的整定纵差保护的动作电流应大于外部短路时流过差动回路的不平衡电流。

仏=（K 问心黒+ 2 +式中：K 存 电流互感器的同型系数，瓦=1.0外部短路时，最大穿越短路电流周期分量K“非周期分量系数，两侧同为TP 级电流互感器取1.0,两侧同为P 级电流互感器取1.5匚2.0。

AC/:变压器调压引起的误差，取调压范围中偏离额定值的最大值 A,H :由于电流互感器变比未完全匹配产生的误差，一般取0.05 K K :可靠系数，取1.3D 1.5差动保护的动作电流最大制动系数当 ^zt/.inax - ^Af.tnax时，^max - K^hph.mix /K.mw 式中：最大短路电流 在工程实用整定计算中可60。

选取^=0.301.03）二次谐波制动比的整定一般取：15%0 20%Azr.maxK Jbph.maKjnax — /cfc.max 〃 zt/.maxmax4）涌流间断角的整定3、零序差动保护当釆用比率制动差动保护，与纵差保护相同。
