主变保护定值的计算
- 格式：doc
- 大小：30.50 KB
- 文档页数：7
下载文档原格式
合集下载
主变保护定值计算稿

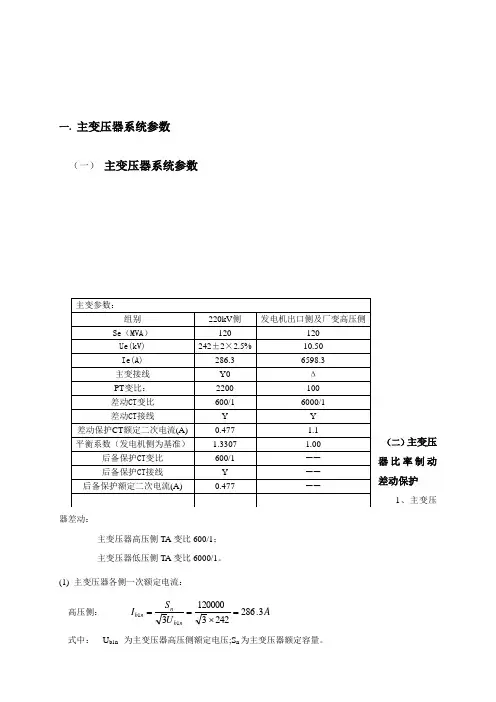

一. 主变压器系统参数（一） 主变压器系统参数（二）主变压器比率制动差动保护1、主变压器差动：主变压器高压侧TA 变比600/1； 主变压器低压侧TA 变比6000/1。
(1) 主变压器各侧一次额定电流：高压侧： A U S I n b n n b 3.2862423120000311=⨯==式中： U b1n 为主变压器高压侧额定电压;S n 为主变压器额定容量。
低压侧： A U S I n b n n b 65985.103120000311=⨯==式中: U b1n 为主变压器低压侧额定电压；S n 为主变压器额定容量。
(2) 主变压器各侧二次额定电流：高压侧： A n I I blhn b n b 477.01600286.312=== （n blh 为主变压器高压侧TA 变比600/1）。
低压侧： A n I I b l h n b n b 1.110060659812===（n blh 为发电机机端TA 变比6000/1）。
(3)高压侧平衡系数计算3307.11/60001/060.10.5324231H 1=⨯=⋅=TAL TAH nL n phL n n U U K 其中，nH U 1为主变压器高压侧额定电压，nL U 1为主变压器低压侧额定电压，TAL n 为低压侧CT 变比，TAH n 为高压侧CT 变比。
(4) 差动各侧电流相位差与平衡补偿主变压器各侧电流互感器二次均采用星形接线。
(5) 纵差保护最小动作电流的整定。
最小动作电流应大于主变压器额定负载时的不平衡电流，即Iop. min=Krel(Ker+ △m)I N /na= 2（0.1+0.02）X1.1=0.264 Iop.min 一般取0.2~0.3I N式中:I N —主变压器额定电流; na —电流互感器的变比;Krel —可靠系数，取1. 5～2,取2； Ker —TA 综合误差取0.02(6)起始制动电流Ires.o 的整定。
保护定值详细计算

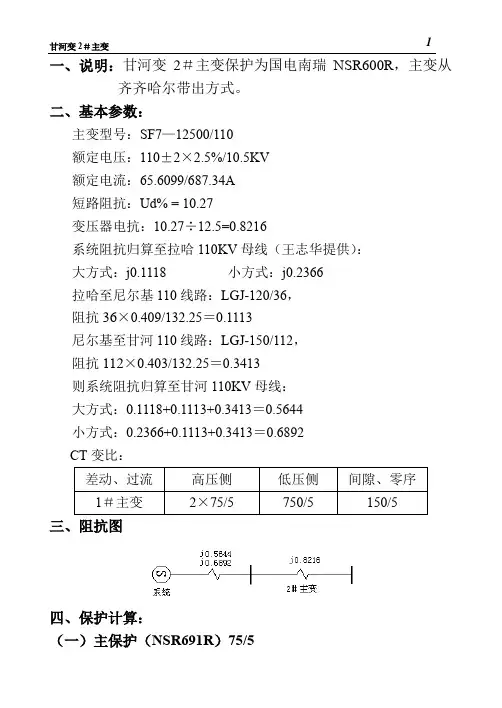

一、说明：甘河变2＃主变保护为国电南瑞NSR600R，主变从齐齐哈尔带出方式。
二、基本参数：主变型号：SF7—12500/110额定电压：110±2×2.5%/10.5KV额定电流：65.6099/687.34A短路阻抗：Ud% = 10.27变压器电抗：10.27÷12.5=0.8216系统阻抗归算至拉哈110KV母线（王志华提供）：大方式：j0.1118 小方式：j0.2366拉哈至尼尔基110线路：LGJ-120/36，阻抗36×0.409/132.25＝0.1113尼尔基至甘河110线路：LGJ-150/112，阻抗112×0.403/132.25＝0.3413则系统阻抗归算至甘河110KV母线：大方式：0.1118+0.1113+0.3413＝0.5644小方式：0.2366+0.1113+0.3413＝0.6892CT变比：差动、过流高压侧低压侧间隙、零序1＃主变2×75/5 750/5 150/5三、阻抗图四、保护计算：（一）主保护（NSR691R）75/51.高压侧过流定值按躲变压器额定电流整定I dz.j =1.2×65.6099/0.85×15=6.1750A校验：变压器10KV 侧母线故障灵敏度I (2)d.min =0.866×502/（0.6892+0.8216）=287.7495AKlm=287.7495/6.2×15=3.0941>1.25 满足要求！整定：6.2A2.桥侧过流定值整定：100A3.中压侧过流定值整定：100A4.低压侧过流定值按躲变压器额定电流整定I dz.j =1.2×687.34/0.85×150=6.4690A校验：变压器10KV 侧母线故障灵敏度I (2)d.min =0.866×5500/（0.6892+0.8216）=3152.6344AKlm=3152.6344/6.5×150=3.2335>1.5 满足要求！整定：6.5A5.CT 断线定值. 整定范围0.1～0.3Ie (P167) 3125008.66003112311065.60995CTh K SN Ie A UL N IL N I N⨯⨯===⨯⨯÷⨯⨯÷取0.1Ie ＝8.6600×0.1＝0.866A整定：0.8A6.差动速断定值躲变压器励磁涌流整定I dz.j=1.2I YL=1.2×7×65.6099/15=36.7415A校验变压器110KV母线故障时灵敏度I(2)d.min=0.866×502/0.5644=770.2551AKlm=770.2551/36.7×15=1.3992＜2 不满足要求！整定：36.7A 7.比率差动的起动定值取0.3～1.5Ie取0.3 Ie＝0.3×8.6＝2.58A整定；2.5A 8.比率差动的制动定值1推荐0.4 Ie＝0.4×8.6＝3.44A整定：3.4A 9.比率差动的制动定值2推荐1Ie＝1×8.6＝8.6A整定：8.6A 10.比率差动的比率制动系数1整定：0.5 11.比率差动的比率制动系数2整定：1 12.二次谐波制动系数整定：0.15 13.高压侧过流时间整定：3.0S（高压侧）14.桥侧过流时间整定：30S 15.中压侧过流时间整定：30S 16.低压侧过流时间整定：2.5S（低压侧）17.冷控失电跳闸时间整定：20分变压器主保护控制字清单序号符号名称定值1 IH 高压侧过流投入退出2 IQ 桥侧过流投入退出3 IM 中压侧过流投入退出4 IL 低压侧过流投入退出5 CDSD 差动速断投入投入6 BLCD 比率差动投入投入7 CTDX CT断线判据投入投入8 CTDXBS CT断线闭锁比率差动投入投入9 LKSD 冷控失电延时跳闸投入投入10 YWGBSLK 冷控失电保护经油温高开入闭锁投入（二）高压侧后备保护NSR695R1.过流1段定值整定：100A 2.过流2段定值整定：10A 3.过流3段定值整定：100A4.过流4段定值整定：6.2A 5.零序过流1段零序定值整定：100A 6.零序过流2段零序定值整定：100A 7.零序过流3段零序定值整定：100A8.间隙零序过流零序定值150/5I dz.j=70/30＝2.3333A整定：2.3A9.过负荷报警定值I dz.j=1.05×65.6099/0.85×15=5.4032A整定：5.4A10.过载闭锁有载调压定值I dz.j=65.6099/15＝4.3739A整定：4.4A11.启动风冷定值I dz.j=2×65.6099/15×3＝2.9159A整定：2.9A 12.停止风冷定值取0.85启动风冷定值0.85×2.9＝2.465A整定：2.4A 13.过电压报警定值整定：110V 14.过流保护低电压闭锁定值整定：70V 15.过流保护负序电压闭锁定值整定：6.3V 16.闭锁零序过流的零序电压定值整定：15V 17.不接地时零序过压定值整定：100V 18.过流1段时间整定：20S 19.过流2段时间整定：20S 20.过流3段时间整定：20S 21.过流4段时间整定：3.0S（跳高压侧）22.零序过流1段时间整定：20S 23.零序过流2段时间整定：20S 24.零序过流3段时间整定：20S 25.间隙零序过流第1时间整定：0.5S 26.间隙零序过流第2时间整定：20S 27.过负荷报警时间。
35kv变电所(2007)保护整定计算
35kv变电所微机保护定值整定计算一、301#、302#(供1#、2#主变)盘保护整定计算1、过流保护整定计算1.1、动作电流式中：---过流保护继电器动作电流值；---接线系数，当继电器接于相上为1，接于相差为 ；----可靠系数1.3～1.5，取1.5；---- SF9-8000/10变压器一次侧额定电流；----电流互感器的变比，＝150/5＝30。
取过流保护继电器动作电流＝7.5A，则一次动作电流为7.5×30＝225A。
1.2.动作时限取动作时限为1.1s。
1.3.灵敏度校验式中：----灵敏度系数；---过流保护继电器动作电流值；--- SF9-8000/10变压器二次侧发生短路时的两相(折算35kv 侧)短路电流。
2、过负荷保护整定计算2.1、动作电流按躲过变压器的额定电流进行整定。
式中：---过负荷保护动作电流值；---可靠系数，取1.05～1.1；--- SF9-8000/10变压器一次侧额定电流；---电流互感器的变比，＝150/5＝30。
取过负荷保护动作电流＝5.5A，则一次动作电流为5.5×30＝165A.2.2.动作时限取动作时限为6s。
3、301#、302#（供1#、2#主变）盘（CAT211)保护定值表3.1 装置定值整定序号定值名称整定值动作时限备注1过流Ⅰ段定值7.5安培 1.1秒过流Ⅰ段定值投入3过负荷定值 5.5安培6秒过负荷定值投入二、001#、002#进线盘保护整定计算10kv母线两个回路进线盘只设速断（过流Ⅰ段）保护，则速断保护整定计算如下：1、短路速断保护整定：1.1、动作电流按躲过系统最大运行方式下变压器低压侧三相短路时流过高压侧的短路电流来整定，保护动作电流，取14A式中：---速断保护继电器动作电流值；---接线系数，当继电器接于相上为1，接于相差为 ；----可靠系数，取1.2～1.3；---- SF9-8000/10变压器二次侧发生短路时的三相(折算35kv侧)短路电流。
变电所主变后备保护定值的整定计算
生产一线
变电所主变后备保护定值的整定计算
文⊙ 唐佐栋（哈尔滨热电有限责任公司） 王晶（哈尔滨电业局）
摘要： 对哈尔滨市中心一次变电所新 竣工的 ＃ ２ 主变后备保护定值的整定计算 过 程 和 运 行 方 式 进 行 了 说 明 ，详 细 介 绍 了 ２ ２ ０ ｋ Ｖ 侧复压闭锁过流保护、２ ２ ０ ｋ Ｖ 侧过负 荷保护、６ ６ ｋ Ｖ 侧复压闭锁过流保护、６ ６ ｋ Ｖ 侧过负荷保护、１ ０ ｋ Ｖ 侧复压闭锁过流保 护、１ ０ ｋ Ｖ 侧过负荷保护定值的整定计算方 法。本 文 对 继 电 保 护 整 定 计 算 人 员 掌 握 变 压器后备保护定值计算方法提供了有益的 参考。 关键词： 过流；过负荷；配合；灵敏度 一、前言 黑龙江省哈尔滨市中心一次变电所现 共用两台主变，２ ２ ０ ｋ Ｖ 侧为线路变压器组 接线方式，６ ６ ｋ Ｖ 侧为单母四分段接线方 式，１ ０ ｋ Ｖ 侧为单母三分段接线方式。＃ ２ 主变采用 Ａ Ｂ Ｂ 公司生产的变压器微机保 护，主变为三卷变压器，接线形式为 Ｙ ／ Ｙ／ Δ型，容量为 １８０／１８０／６０ＭＶＡ，电压 等级为 ２２０ ± ８＊１．５％／６６／１１ｋＶ，２２０ｋＶ 侧 电流互感器变比 ６ ０ ０ ／ ５ ，６ ６ ｋ Ｖ 侧电流互 感器变比 ２０００／５，１０ｋＶ 侧电流互感器变比 ３ ０ ０ ０ ／ ５ ，其他参数详见下图一。 ｔ ——保护动作时间 ２ ． 此定值与下级 ６ ６ ｋ Ｖ 侧过流保护定 值配合： Ｋ ｐ ｈ ＝ ８ ４ ０ ＊ ２ ２ ０ ／ ２ ４ ０ ０ ／ ６ ６ ＝ １ ． １ ７ ≥ １．１ △ ｔ＝０．３ｓ ≥ ０ ． ３ ｓ 式中 Ｋ ｐ ｈ ——上下级定值配合系数 △ ｔ ——上下级时间配合时差 ３ ． 校验此定值在 ＃ ２ 主变 １ ０ ｋ Ｖ 电抗 器前侧处的灵敏度： Ｋ ｌｍ＝ ＝２１７．４／（０．０３０６＋０．０８１９＋ ０．００５２）／２４００＝１．５９ｍ＝２．９４ ≥ １．５ 结论是定值满足要求 （四）６ ６ ｋ Ｖ 侧过负荷定值： 取 ＩｄｚＩ＝ＫｋＩｆｈｍａｘ＝１８８０Ａ ＩｄｚＩＩ＝４．７Ａ ｔ＝８．０ｓ 此时 Ｋ ｋ ＝ １ ． １ ９ ≥ １．１ （五 ） １ ０ ｋ Ｖ 侧 电 抗 器 前 侧 复 压 闭 锁 过流保护定值： １ ． 按躲开变压器可能的最大负荷电 流整定： Ｉｄｚ＝ Ｉｆｈｍａｘ＝ １．２／０．９５＊６００００／ ／ １０．５＝４１６７．４６Ａ 取 ＩｄｚＩ＝６０００Ａ Ｉｄｚ１ＩＩ＝１０Ａ，ｔ＝２．０ｓ 此时 ＝ １ ． ８ ２ ≥ １ ． ３ ２ ． 此定值与上级 ２ ２ ０ ｋ Ｖ 侧过流保护 定值配合： Ｋ ｐｈ ＝８４０＊２２０＊／６０００／２／１０．５＝２．５４ ≥ １．１ ｔ＝２．０ｓ ≥ ０．３ｓ ３ ． 此定值与下级 １ ０ ｋ Ｖ 侧电抗器前侧 过流保护定值配合： Ｋ ｐｈ ＝６０００／４９８０＝１．２ ≥ １．１ △ ｔ＝０．３ｓ ≥ ０．３ｓ ４ ． 校验此定值在 １ ０ ｋ Ｖ 电抗器前侧处 的灵敏度： ＝４７６３／（０．０３０６＋０．０８１９＋０． Ｋ ｌｍ＝ ０５０７）／６０００＝４．８６ ≥ １．５ 结论是定值满足要求 （六）１ ０ ｋ Ｖ 侧电抗器后侧复压闭锁 过流保护定值： １ ． 按躲开变压器可能的最大负荷电 流整定： 同上 取 ＩｄｚＩ＝４９８０Ａ Ｉｄｚ１ＩＩ＝８．３Ａ，ｔ＝１．７ 此时 ＝ １ ． ５ １ ≥ １ ． ３ ２ ． 此定值与上级 １ ０ ｋ Ｖ 侧电抗器前侧 过流保护定值配合： Ｋ ｐｈ ＝６０００／４９８０＝１．２ ≥ １．１ △ ｔ＝０．３ｓ ≥ ０．３ｓ ３ ． 此定值与下级 １ ０ ｋ Ｖ 分段过流保护 定值配合： Ｋ ｐｈ ＝４９８０／４５００＝１．１ ≥ １．１ △ ｔ＝０．３ｓ ≥ ０．３ｓ ４ ． 校验此定值在 １ ０ ｋ Ｖ 母线处的灵敏 度： Ｋ ｌｍ＝ ＝４７６３／（０．０３０６＋０．０８１９＋０． ０５０７＋０．２１８３）／４９８０＝２．５ ≥ １．５ 结论是定值满足要求 （七）１ ０ ｋ Ｖ 侧过负荷定值： 取 ＩｄｚＩ＝ＫｋＩｆｈｍａｘ ＝３７２０Ａ ＩｄｚＩＩ ＝６． ２Ａ ｔ＝８．０ｓ 此时 Ｋｋ＝１．１８ ≥ １．１ 三、＃ ２ 主变的运行说明 （一）２ ２ ０ ｋ Ｖ 复压闭锁过流保护远跳永 源一次变 ２ ２ ０ ｋ Ｖ 永中乙线开关，跳 ＃ ２ 主 变的 ６６ｋＶ 和 １０ｋＶ 开关。 （二）６６ｋＶ ＩＩ、ＩＩＩ 母复压闭锁过流 ３． ５ ｓ 动作分别闭锁相应 ６ ６ ｋ Ｖ 分段备自投，３ ． ７ ｓ 跳本侧开关。 （三）１ ０ ｋ Ｖ 电抗器前侧复压闭锁过流 ２ ． ０ ｓ 远跳永源一次变 ２ ２ ０ ｋ Ｖ 永中乙线开 关，跳 ＃ ２ 主变的 ６ ６ ｋ Ｖ 和 １ ０ ｋ Ｖ 开关。 （四）１ ０ ｋ Ｖ 电抗器后侧复压闭锁过流 １．７ｓ 动作后分别闭锁 １０ｋＶ Ｉ 、Ｉ Ｉ 母分段备 自投、１ ０ ｋ Ｖ Ｉ Ｉ 、Ｉ Ｉ Ｉ 母分段备自投，并跳 本侧开关。 （五）２２０ｋＶ、６６ｋＶ 及 １０ｋＶ 侧的过负 荷保护动作只发信号，不跳闸。

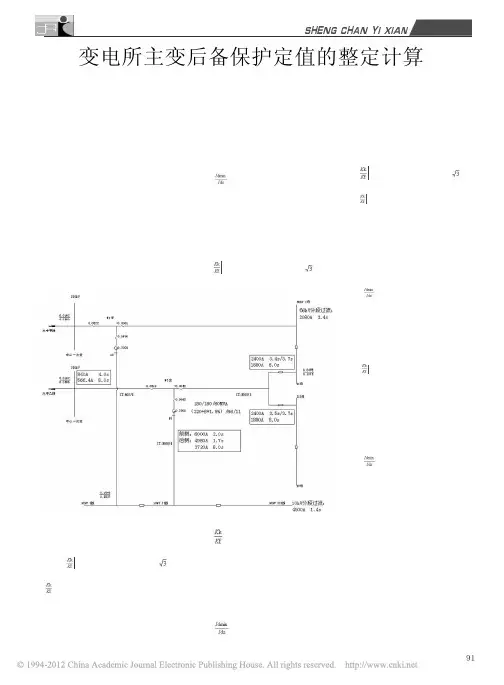

变电所主变后备保护定值的整定计算
文⊙ 唐佐栋（哈尔滨热电有限责任公司） 王晶（哈尔滨电业局）
摘要： 对哈尔滨市中心一次变电所新 竣工的 ＃ ２ 主变后备保护定值的整定计算 过 程 和 运 行 方 式 进 行 了 说 明 ，详 细 介 绍 了 ２ ２ ０ ｋ Ｖ 侧复压闭锁过流保护、２ ２ ０ ｋ Ｖ 侧过负 荷保护、６ ６ ｋ Ｖ 侧复压闭锁过流保护、６ ６ ｋ Ｖ 侧过负荷保护、１ ０ ｋ Ｖ 侧复压闭锁过流保 护、１ ０ ｋ Ｖ 侧过负荷保护定值的整定计算方 法。本 文 对 继 电 保 护 整 定 计 算 人 员 掌 握 变 压器后备保护定值计算方法提供了有益的 参考。 关键词： 过流；过负荷；配合；灵敏度 一、前言 黑龙江省哈尔滨市中心一次变电所现 共用两台主变，２ ２ ０ ｋ Ｖ 侧为线路变压器组 接线方式，６ ６ ｋ Ｖ 侧为单母四分段接线方 式，１ ０ ｋ Ｖ 侧为单母三分段接线方式。＃ ２ 主变采用 Ａ Ｂ Ｂ 公司生产的变压器微机保 护，主变为三卷变压器，接线形式为 Ｙ ／ Ｙ／ Δ型，容量为 １８０／１８０／６０ＭＶＡ，电压 等级为 ２２０ ± ８＊１．５％／６６／１１ｋＶ，２２０ｋＶ 侧 电流互感器变比 ６ ０ ０ ／ ５ ，６ ６ ｋ Ｖ 侧电流互 感器变比 ２０００／５，１０ｋＶ 侧电流互感器变比 ３ ０ ０ ０ ／ ５ ，其他参数详见下图一。 ｔ ——保护动作时间 ２ ． 此定值与下级 ６ ６ ｋ Ｖ 侧过流保护定 值配合： Ｋ ｐ ｈ ＝ ８ ４ ０ ＊ ２ ２ ０ ／ ２ ４ ０ ０ ／ ６ ６ ＝ １ ． １ ７ ≥ １．１ △ ｔ＝０．３ｓ ≥ ０ ． ３ ｓ 式中 Ｋ ｐ ｈ ——上下级定值配合系数 △ ｔ ——上下级时间配合时差 ３ ． 校验此定值在 ＃ ２ 主变 １ ０ ｋ Ｖ 电抗 器前侧处的灵敏度： Ｋ ｌｍ＝ ＝２１７．４／（０．０３０６＋０．０８１９＋ ０．００５２）／２４００＝１．５９ｍ＝２．９４ ≥ １．５ 结论是定值满足要求 （四）６ ６ ｋ Ｖ 侧过负荷定值： 取 ＩｄｚＩ＝ＫｋＩｆｈｍａｘ＝１８８０Ａ ＩｄｚＩＩ＝４．７Ａ ｔ＝８．０ｓ 此时 Ｋ ｋ ＝ １ ． １ ９ ≥ １．１ （五 ） １ ０ ｋ Ｖ 侧 电 抗 器 前 侧 复 压 闭 锁 过流保护定值： １ ． 按躲开变压器可能的最大负荷电 流整定： Ｉｄｚ＝ Ｉｆｈｍａｘ＝ １．２／０．９５＊６００００／ ／ １０．５＝４１６７．４６Ａ 取 ＩｄｚＩ＝６０００Ａ Ｉｄｚ１ＩＩ＝１０Ａ，ｔ＝２．０ｓ 此时 ＝ １ ． ８ ２ ≥ １ ． ３ ２ ． 此定值与上级 ２ ２ ０ ｋ Ｖ 侧过流保护 定值配合： Ｋ ｐｈ ＝８４０＊２２０＊／６０００／２／１０．５＝２．５４ ≥ １．１ ｔ＝２．０ｓ ≥ ０．３ｓ ３ ． 此定值与下级 １ ０ ｋ Ｖ 侧电抗器前侧 过流保护定值配合： Ｋ ｐｈ ＝６０００／４９８０＝１．２ ≥ １．１ △ ｔ＝０．３ｓ ≥ ０．３ｓ ４ ． 校验此定值在 １ ０ ｋ Ｖ 电抗器前侧处 的灵敏度： ＝４７６３／（０．０３０６＋０．０８１９＋０． Ｋ ｌｍ＝ ０５０７）／６０００＝４．８６ ≥ １．５ 结论是定值满足要求 （六）１ ０ ｋ Ｖ 侧电抗器后侧复压闭锁 过流保护定值： １ ． 按躲开变压器可能的最大负荷电 流整定： 同上 取 ＩｄｚＩ＝４９８０Ａ Ｉｄｚ１ＩＩ＝８．３Ａ，ｔ＝１．７ 此时 ＝ １ ． ５ １ ≥ １ ． ３ ２ ． 此定值与上级 １ ０ ｋ Ｖ 侧电抗器前侧 过流保护定值配合： Ｋ ｐｈ ＝６０００／４９８０＝１．２ ≥ １．１ △ ｔ＝０．３ｓ ≥ ０．３ｓ ３ ． 此定值与下级 １ ０ ｋ Ｖ 分段过流保护 定值配合： Ｋ ｐｈ ＝４９８０／４５００＝１．１ ≥ １．１ △ ｔ＝０．３ｓ ≥ ０．３ｓ ４ ． 校验此定值在 １ ０ ｋ Ｖ 母线处的灵敏 度： Ｋ ｌｍ＝ ＝４７６３／（０．０３０６＋０．０８１９＋０． ０５０７＋０．２１８３）／４９８０＝２．５ ≥ １．５ 结论是定值满足要求 （七）１ ０ ｋ Ｖ 侧过负荷定值： 取 ＩｄｚＩ＝ＫｋＩｆｈｍａｘ ＝３７２０Ａ ＩｄｚＩＩ ＝６． ２Ａ ｔ＝８．０ｓ 此时 Ｋｋ＝１．１８ ≥ １．１ 三、＃ ２ 主变的运行说明 （一）２ ２ ０ ｋ Ｖ 复压闭锁过流保护远跳永 源一次变 ２ ２ ０ ｋ Ｖ 永中乙线开关，跳 ＃ ２ 主 变的 ６６ｋＶ 和 １０ｋＶ 开关。 （二）６６ｋＶ ＩＩ、ＩＩＩ 母复压闭锁过流 ３． ５ ｓ 动作分别闭锁相应 ６ ６ ｋ Ｖ 分段备自投，３ ． ７ ｓ 跳本侧开关。 （三）１ ０ ｋ Ｖ 电抗器前侧复压闭锁过流 ２ ． ０ ｓ 远跳永源一次变 ２ ２ ０ ｋ Ｖ 永中乙线开 关，跳 ＃ ２ 主变的 ６ ６ ｋ Ｖ 和 １ ０ ｋ Ｖ 开关。 （四）１ ０ ｋ Ｖ 电抗器后侧复压闭锁过流 １．７ｓ 动作后分别闭锁 １０ｋＶ Ｉ 、Ｉ Ｉ 母分段备 自投、１ ０ ｋ Ｖ Ｉ Ｉ 、Ｉ Ｉ Ｉ 母分段备自投，并跳 本侧开关。 （五）２２０ｋＶ、６６ｋＶ 及 １０ｋＶ 侧的过负 荷保护动作只发信号，不跳闸。
主变保护定值的计算
一、1#主保护电流速断电流定值1、差动电流速断电流定值：I ins=K rel×I umax÷K i=1.2×6×92.5÷40=16.5 实取16其中：K rel——————可靠系数取1.2～1.3 实取1.2I umax—————空载合闸最大励磁涌流取额定电流的6～8倍实取6额定电流为92.5AK i———————电流互感器变比200/52、比率差动保护：①差动电流起始电流定值I cdo=K k×（F ctw+⊿U/2+F wc）×I e×√3÷K i=2×（0.1+0.05+0.05）×92.5×√3÷40=1.59 实取1.6其中：K k—————可靠系数取1.5～2 实取2F ctw————CT误差取0.1⊿U/2————变压器分解头最大调整围实为±5%F wc—————为保护本身误差取0.05I e——————高压侧额定电流实为92.5AK i——————电流互感器变比200/5②比率制动系数：K cof= K k×（F ctw+⊿U/2+F wc）=2×（0.1+0.05+0.05）=0.4 实取0.5说明：若K cof小于0.5时则取0.5③谐波制动系数：K2———————一般取0.13～0.15 实取0.13为避免励磁涌流引起保护误动，遵循按相闭锁原则采用二次谐波闭锁功能④幅值补偿系数：高压侧额定电流为92.5A 高压侧互感器变比为200/5低压侧额定电流为513A 低压侧互感器变比为600/5I HE为高压侧一次电流I HE=92.5÷40×√3=4 （相位补偿后）I LE为低压侧一次电流I LE=513÷120×√3=7.404 （相位补偿后）C OFL低压侧补偿系数：C OFL= I HE÷I LE=4÷7.404=0.54=4÷7.404=0.54 实取0.94C OFH高压侧补偿系数C OFH实取1二、1#低后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1.2×2×380÷120÷0.85=8.9A 实取8.5A其中：K jx——————接线系数取1K k——————可靠系数取1.2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取380AK i———————电流互感器变比600/5K f———————恢复系数取0.85②灵敏度校验：K L=I dmin（2）÷I dzj=0.876×4580÷120÷8.5=3.9﹥1.5故满足要求③保护装置的动作时限实取T im2=0.8秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取42.5V3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷1.732=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT2÷K i÷K f=1.05×1×513÷120÷0.85=5.28 实取I fhgj=5.2A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒三、1#高后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1.2×2×70÷40÷0.85=4.9A 实取4.9A其中：K jx——————接线系数取1K k——————可靠系数取1.2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取70AK i———————电流互感器变比200/5K f———————恢复系数取0.85②灵敏度校验：K L=I dmin（2）÷I dzj=0.876×4580×6.3÷35÷40÷4.9=3.7﹥1.5故满足要求③保护装置的动作时限一般矿井地面变电所双绕组变压器一次过流保护的动作时限取为1.0～1.2秒实取T im2=1.0秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取42.5V3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷1.732=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT1÷K i÷K f=1.05×1×92.5÷40÷0.85=2.86 实取I fhgj=2.86A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒一、3#主保护电流速断电流定值1、差动电流速断电流定值：I ins=K rel×I umax÷K i=1.2×6×52.8÷40=9.5 实取10其中：K rel——————可靠系数取1.2～1.3 实取1.2I umax—————空载合闸最大励磁涌流取额定电流的6～8倍实取6额定电流为52.8AK i———————电流互感器变比200/52、率差动保护：①差动电流起始电流定值I cdo=K k×（F ctw+⊿U/2+F wc）×I e×√3÷K i=2×（0.1+0.05+0.05）×52.8×√3÷40=0.9 实取1其中：K k—————可靠系数取1.5～2 实取2F ctw————CT误差取0.1⊿U/2————变压器分解头最大调整围实为±5%F wc—————为保护本身误差取0.05I e——————高压侧额定电流实为52.8AK i——————电流互感器变比200/5②比率制动系数：K cof= K k×（F ctw+⊿U/2+F wc）=2×（0.1+0.05+0.05）=0.4 实取0.5说明：若K cof小于0.5时则取0.5③谐波制动系数：K2———————一般取0.13～0.15 实取0.13为避免励磁涌流引起保护误动，遵循按相闭锁原则采用二次谐波闭锁功能④幅值补偿系数：高压侧额定电流为52.8A 高压侧互感器变比为200/5低压侧额定电流为293.3A 低压侧互感器变比为600/5I HE为高压侧一次电流I HE=52.8÷40×√3=2.286I LE为低压侧一次电流I LE=293.3÷120×√3=4.23C OFL低压侧补偿系数：C OFL= I HE÷I LE=2.286÷4.23=0.54 实取0.94C OFH高压侧补偿系数C OFH实取1四、3#低后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1.2×2×220÷120÷0.85=5.1A 实取5A其中：K jx——————接线系数取1K k——————可靠系数取1.2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取220AK i———————电流互感器变比600/5K f———————恢复系数取0.85②灵敏度校验：K L=I dmin（2）÷I dzj=0.876×4580÷120÷5=6.69﹥1.5故满足要求③保护装置的动作时限实取T im2=0.8秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取42.5V3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷1.732=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT2÷K i÷K f=1.05×1×293.3÷120÷0.85=3.0 实取I fhgj=3A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒五、3#高后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1.2×2×39.6÷40÷0.85=2.79A 实取2.8A其中：K jx——————接线系数取1K k——————可靠系数取1.2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取39.6AK i———————电流互感器变比200/5K f———————恢复系数取0.85②灵敏度校验：K L=I dmin（2）÷I dzj=0.876×4580×6.3÷35÷40÷2.8=6.4﹥1.5故满足要求③保护装置的动作时限一般矿井地面变电所双绕组变压器一次过流保护的动作时限取为1.0～1.2秒实取T im2=1.0秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取42.5V3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷1.732=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT1÷K i÷K f=1.05×1×52.8÷40÷0.85=1.63 实取I fhgj=1.63A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒。
主变定值

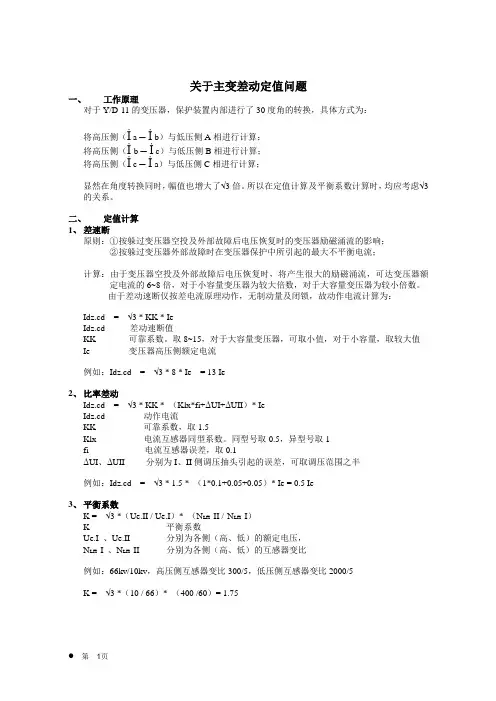

关于主变差动定值问题一、工作原理对于Y/D-11的变压器，保护装置内部进行了30度角的转换，具体方式为：将高压侧（İ a ─İ b）与低压侧A相进行计算；将高压侧（İb ─İ c）与低压侧B相进行计算；将高压侧（İ c ─İ a）与低压侧C相进行计算；显然在角度转换同时，幅值也增大了√3倍。
所以在定值计算及平衡系数计算时，均应考虑√3的关系。
二、定值计算1、差速断原则：①按躲过变压器空投及外部故障后电压恢复时的变压器励磁涌流的影响；②按躲过变压器外部故障时在变压器保护中所引起的最大不平衡电流；计算：由于变压器空投及外部故障后电压恢复时，将产生很大的励磁涌流，可达变压器额定电流的6~8倍，对于小容量变压器为较大倍数，对于大容量变压器为较小倍数。
由于差动速断仅按差电流原理动作，无制动量及闭锁，故动作电流计算为：Idz.cd = √3 * KK * IeIdz.cd ---- 差动速断值KK --------- 可靠系数。
取8~15，对于大容量变压器，可取小值，对于小容量，取较大值Ie ----------- 变压器高压侧额定电流例如：Idz.cd = √3 * 8 * Ie = 13 Ie2、比率差动Idz.cd = √3 * KK * （Klx*fi+ΔUI+ΔUII）* IeIdz.cd ----------- 动作电流KK -------------- 可靠系数，取1.5Klx -------------- 电流互感器同型系数。
同型号取0.5，异型号取1fi ----------------- 电流互感器误差，取0.1ΔUI、ΔUII ----- 分别为I、II侧调压抽头引起的误差，可取调压范围之半例如：Idz.cd = √3 * 1.5 * （1*0.1+0.05+0.05）* Ie = 0.5 Ie3、平衡系数K = √3 *（Ue.II / Ue.I）* （N LH. II /N LH. I）K ------------------------ 平衡系数Ue.I 、Ue.II -------- 分别为各侧（高、低）的额定电压，N LH. I 、N LH. II ------- 分别为各侧（高、低）的互感器变比例如：66kv/10kv，高压侧互感器变比300/5，低压侧互感器变比2000/5K = √3 *（10 / 66）* （400 /60）= 1.75第1页。
主变保护定值的计算
主变保护定值的计算主变保护通常采用差动保护和整定保护两种方式。
差动保护是最常用的主变保护方式，它通过比较主变高压侧和低压侧电流的差值来实现对主变的保护。
差动保护的整定主要包括整流特性、解流特性和差流定值等。
首先是差动保护的整流特性的计算。
主变保护整定的目的是使差动保护对内部短路故障灵敏，对外部故障具有一定的韧性。
整定中的主要参数是整定系数k，它表示差动保护定值与额定主变容量之比。
k值的选择需要考虑主变的容量、主变的额定电流和保护的动作特性等因素，通常为0.5至1.0之间。
其次是差动保护的解流特性的计算。
解流特性的主要参数是解流系数k_1和解流系数k_2，它们的计算公式分别为：k_1=I_{o1}/I_{d1}，k_2=I_{o2}/I_{d2}。
其中，I_{o1}和I_{o2}分别为关流元件和潜流元件的动作电流，I_{d1}和I_{d2}分别为零序保护和差流保护的整定电流。
解流特性的整定需要根据主变的参数和保护的要求进行选择。
最后是差动保护的差流定值的计算。
差流定值是差动保护中最关键的参数之一，它直接影响到保护的可靠性和动作的灵敏性。
差流定值的计算需要考虑主变的额定容量、额定电流、系统短路电流和保护动作的要求等因素。
根据实际情况，可选择定值为主变额定电流的1%至10%之间。
除了差动保护，主变保护通常还应包括过电压保护、过流保护和接地保护等。
过电压保护的整定需要确定过电压的起动值和动作时间，可以通过系统短路电流和主变绝缘水平等因素进行选择。
过流保护的整定需要考虑主变的负载容量和保护的动作特性，通常选择为主变的额定电流的100%至200%之间。
接地保护的整定需要考虑主变的接地方式和系统的接地电阻，通常选择为主变的额定电流的10%至50%之间。
综上所述，主变保护定值的计算需要考虑多种因素，包括主变的参数、系统的特性和保护的要求等。
根据不同的情况和实际需求，可以采用不同的计算方法和定值方案，以确保主变的安全稳定运行。
110kV主变整定计算
110kV主变计算一、说明：主变更换（容量由31.5MVA更换为50MVA），保护及CT不变。
110KV接线为单母线双分段（无分段开关）、35KV接线为单母线3分段、10KV接线为单母线双分段带旁路（仅I母线有旁路）。
差动保护型号：DMP321，高后备型号：DMP324，中后备型号：DMP323。
图纸见2004年9月12日图纸。
2005-11-8现场反映无法实现跳35KV侧分段功能。
