笔记本电源适配器的外观结构和维修

笔记本电源适配器有哪些构造
 笔记本电源适配器，也就是笔记本电脑的充电器。

里面是个高品质的开关电源，其工作原理与彩电等家电中的开关电源是一样的，它的作用是为笔记本电脑提供稳定的低压直流电（一般在12~19v 之间）。

 笔记本电源适配器的构造
 1、压敏电阻，其功能是当外部电压过高时，压敏电阻的电阻值迅速变小，与压敏电阻串联的保险丝熔断，从而保护其他电路不燃烧破坏。

 2、保险丝，规格2.5A / 250V，当电路中的电流过大时，保险丝会熔断保护其他元件。

 3、电感线圈（又称扼流圈），主要功能是减少电磁干扰。

 4、整流桥，规格为D3SB，功能是将220V交流电转为直流电。

Lenovo联想65W USB PD电源适配器ADLX65YCC2A拆解评测本次带拆解的是Lenovo联想 65W USB PD电源适配器ADLX65YCC2A拆解评测。

一、外观
造型是笔记本电源较为常见的长条形，3孔梅花形交流电源输入插座，自带一体化Type-C 线和魔术捆扎带。

台达代工，产品型号 ADLX65YCC2A，功率65W。

铭牌显示共支持4档电压输出：
5V、2A;9V、2A;15V、3A;20V、3.25A。

Type-C插头特写。

二、测试
ChargerLAB POWER-Z KM001测试仪截获的报文显示的3档电压输出分别为：
5V、3A;9V、3A;15V、3A;20V、3.2A，与产品标称略有出入。

Type-C口经乐得瑞PD诱骗器转接EBD测试：
5V档最大输出3.4A，功率16.4W，超过标称值。

受线材长度及转接影响，电压略低。

9V档最大输出3.31A，功率28.8W，超过标称值。

15V档最大输出3.31A，功率28.8W，超过标称值，也超过了EBD 35W的测量范围，电压较为坚挺。

拆修一只联想电源适配器，告诉你一个不为人知的秘密拆修一只联想20V4.5A（型号42T4428）的电源适配器，分享独门绝招。

这个电源是x067朋友送来的。

原来折腾修好了，想不到第二天又无缘无故的出现故障，没有电压输出。

先检查输出级是否正常。

在输出级接上实验可调的电源。

然后在光耦输出端接上万用表欧姆档。

再给输出端加上12V电压，而光耦输出端电阻为1.172兆欧（其实可以从19V开始就行了，这里把范围加大些，显示更直观）。

在输出端加上19.8V电压，光耦输出端电阻为1.18兆欧慢慢将电压升高，当电压升高到20.8V电压时，光耦输出端电阻为43.8欧，这个电压就是电源适配器的输出电压了。

慢慢将电压再升高，当电压升高到23.2V电压时，光耦输出端电阻为43.4欧，说明光耦已经达到饱和状态。

而这个方法，是不用分开检查TL431和光耦的，一步就解决次级是否正常。

另外，像这个没有TL43的，用了一块带稳压的运放就更加方便了。

因为没有这芯片的资料，换上一块新的芯片后，问题还是没有得到解决，只能在辅助电源端（变压器的某一绕组、一个二极管、一个电解电容组成，很容易找到的）加上17V的电压（我也是估计的，不敢加高电压了），结果这个贴片电容内部冒出火花了。

而元凶就是这个帖片电容，藏得太深太狡猾了。

找一只体积差不多的电容换上。

测量摸死管栅极有PMW脉冲，频率31.62KHZ，就说明电源起振了。

再接上220V交流电源，输出20.25V，可见电源正常了。

现在就开始折腾输出电压了，原来电压是20V的，要调整成24V的。

这个电源没有TL431、而这芯片也没有资料可查，只能分析电源的正负极与电阻的连接情况。

用一个250K的电位器，将电阻值调到100K左右，依次并到与电源正极连接的电阻上，结果发现，当并到这个49C的电阻上时，电压略微减小了。

所以这个就是取样上臂电阻了。

找几个阻值差不多的电阻，依次代换原来的电阻，换了三次后，终于把电压调到24.33V。

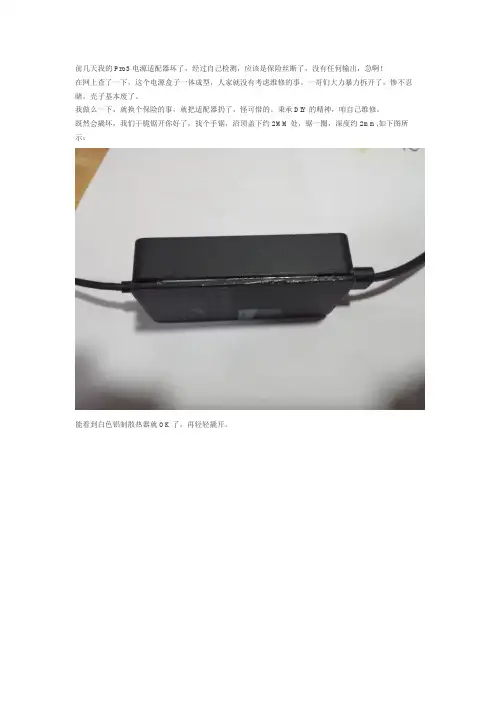

前几天我的Pro3电源适配器坏了，经过自己检测，应该是保险丝断了，没有任何输出，急啊！
在网上查了一下，这个电源盒子一体成型，人家就没有考虑维修的事。

一哥们大力暴力拆开了，惨不忍睹，壳子基本废了。

我做么一下，就换个保险的事，就把适配器扔了，怪可惜的。

秉承DIY的精神，咱自己维修。

既然会撬坏，我们干脆锯开你好了，找个手锯，沿顶盖下约2MM处，锯一圈，深度约2mm,如下图所示：
能看到白色铝制散热器就OK了，再轻轻撬开。

好了，可以开始维修了，但是亲们千万要注意安全，散热器之下一个大的滤波电容内居然存有400V的高压！，就是市电整流后的滤波电容，！！！
没事，一定要用起子放掉，短路两个引脚，会啪的一声，好大的火花！
没有放电之前千万要小心，别乱摸，会很危险！
OK，看看输出接线关系：
没有接负载时输出只有5V，还乱跳，没关系，接上机子就好了！处理完毕，用热熔胶一封，用美工刀刮一下，ok！
（我手艺不好，别笑话我）
好嘞
至少还是原装货，没那么难看，继续用了！（2年保修期内可以找厂家重新申请一个）（土豪直接买新的，看个热闹吧！）。

联想90W电源适配器，S420的适配器，因为所住处变压器损坏，导致高压直接侵入民用线路，电脑适配器，充电器，灯泡各种爆。

还好高压被扼杀在适配器里，没有入侵我的电脑，适配器也光荣就义！
输出20V，4.5A
光宝科技股份有限公司制造，当然是made in china
质量很好，我用美工刀割了半天，也没弄开，后来我火大了，直接用哑铃几下敲开了
三角插孔旁边黑了一片，幸好没起火，外壳是用胶水黏好的，所以要拆开只有暴力！
外面包着一层铝薄片，散热？
往里拨开还有一层塑料壳，才是电子元件，里面还有很多胶水粘着，不知道是何用，防止起火的灭火材料还是导热介质？两边还有两片比较厚的铝片，导热的，电路板背面还贴着好几块导热硅胶片，做工不错。

这就是爆掉的电容，张着嘴，旁边的线被熏黑一片。

来一张全貌，中间有一个大电容，旁边有一个黄色的圆柱体，不知道是什么，还有序列号。

近日修了几台戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REV A01.其标称输入电压为100~240V（50-60Hz）。

输出电压为直流19.5V,输出电流为3.34A,额定输出功率65W.戴尔Latitude、lnsipron系列笔记本电脑均可使用该电源适配器，社会保有量较大。

HA65NS02-00型电源适配器大量使用了表面安装器件，如图1所示。

由于元器件密度高、工作电压高、电流大，发生故障的几率较大。

若没有电路原理图维修相当困难。

这里给出根据实物绘出的电路原理图（见图2），浅析其工作原理，给出两个维修实例。

图2中：器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值（缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法）。

一、电路组成与主要元器件作用1.电磁干扰抑制电路与整流滤波电路L1、R1A、R1B、CX1、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路（EMI），用来抑制开关电源产生的电磁干扰；BDl和C1组成桥式全波整流滤波电路，为直流/直流变换电路提供平滑的直流电源（主电源）。

2.直流/直流变换电路集成电路IC1及外围元器件、功率场效应开关管Ql、开关变压器T1等构成直流/直流变换电路。

ICl 是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，一行为"1D07N25",一行为"5528".在查阅了大量资料后排除了NCPl207、LD7575等芯片，最终确认该芯片为富士电机（Fuji Electric）生产的FA5528.FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流仅1.4mA.该芯片额定工作频率60kHz,轻载时自动降低工作频率，图3是FA5528的内部电路框图。

电阻R5A、R5D、c5和D1构成消尖峰电路。

用来削除开关管导通与夹断时T1初级绕组产生的高压尖峰脉冲（用来保护开关管Q1）。

一台3842的笔记本电源适配器修理笔记——By feitian9000 一、故障主体HP笔记本电脑电源适配器，标称输出：18.5V，3.5A。

二、故障现象一台HP DV1000系列笔记本电脑，开机后不久电源告警，并自动关机，用电源适配器供电同样。

三、检查修理过程1、笔记本电脑开机后不久电源告警，估计应是随机电池电能不足，电池老化或未充进电。

先查电源适配器：电源适配器接电，适配器指示灯亮，应开始工作；接入笔记本电脑，电脑充电电源指示灯闪动，认为电源适配器供电正常。

2、电源适配器正常，判断应该是笔记本电池出了问题了。

取下电池后接电源适配器开机，电脑无法开机，接上电池后又可以开机，但同样要自停。

同时观察到笔记本电脑的散热风扇时转时停，遂认为是电脑上电源接口有问题。

3、试图拆解笔记本电脑检查接口和散热风扇电路，未能拆开，暴力拆解又怕拆坏，只得暂时从其他方法途径检查。

4、不断检查中，发现偶然一次运行关机后，电脑充电灯长亮了，摇动电源接口，观察是否会断开电源，结果摇动没有影响，充电灯保持长亮，推测电源接口处应该是没有脱焊故障。

取出电源插口，灯熄灭；再插上，灯又成为闪动。

确认笔记本电脑电池充电时应该是充电灯长亮，闪动应该是在不断尝试充电但因某些原因未能充电成功。

估计是电源适配器供电负载性能不良，造成带负荷（开始充电）电压降低所致。

5、检查电源适配器空载输出电压，约30余V，带100欧、50欧、27欧、10欧电阻做负载输出电压均在19V左右，应为正常，仅仅空载输出电压觉得偏高，但是一带负载能到正常电压，故认为电源适配器是正常的。

而不带适配器电脑能开机，电池应该有一定电压而且肯定没短路，充电电流过大引起适配器电压降低的可能性消除了，但是为什么笔记本电脑电池无法充电，原因在哪里理不出头绪了。

6、无奈，将电源适配器拆解，发现适配器是3842电路，采用了如图所示的保护电路（借用的其他电源局部图）。

然后在拆开的情况下进行检查测试。

联想笔记本电源适配器PA-1900-05维修实例（图）
2014年9月21日，维修联想电源适配器，外壳标注型号PA-1900-05，输出19V4.74A，内部主板标注型号kB94VO，故障为灯不亮、无输出。

老虎钳短接450V大电容放电操作，结果打火花并响声巨大，说明电容放电回路放电慢或没有放电，改用电烙铁电源插头接触电容正负极放电，未打火花，万用表测电压为零，放电成功。

静置2天后，大电容电压降低为80V，说明放电回来没有问题，是放电速度慢而已。

替换管理芯片3842，故障依旧。

使用CAD软件画出整个电路图并逐个检测原件，发现管理芯片供电脚连接电阻R11阻值色环标识为130K欧姆，实际测量为阻值无穷大，R11损坏，再测尖峰吸收电阻R10、电容C37正常，找到220K 欧姆电阻替换，确定无其他安全问题，远离人体，用重物压在电源适配器外壳上以防爆炸引发事故，通电测试，指示灯亮，输出电压正常，胶水固定外壳，静置晾干胶水。

附完整电路图：。

电脑电源适配器故障的排查和修复方法在日常使用电脑的过程中，我们经常会遇到电源适配器出现故障的情况。

这时候，我们应该如何排查和修复这些故障呢？下面就让我们一起来了解一下。

一、电源适配器故障的常见症状1. 电源无法正常供电：当插上电源适配器后，电脑无法正常启动或者无法充电，这可能是电源适配器出现故障的表现。

2. 电源适配器发出异常声音：如果电源适配器在工作时发出嗡嗡声、嘶嘶声或者其他异常声音，这很有可能是适配器内部元件损坏导致的。

3. 电源适配器过热：电源适配器在工作时会有一定的发热量，但如果发现适配器过热，甚至出现烧焦味道，那么就需要注意了，这可能是适配器内部出现故障。

二、电源适配器故障的排查方法1. 检查电源线连接：首先，我们需要检查电源线是否与电源适配器连接牢固，插头是否松动。

有时候，电源线与适配器的接触不良会导致无法正常供电。

2. 更换电源线和插头：如果发现电源线与适配器连接良好，但仍然无法正常供电，可以尝试更换电源线和插头。

有时候，电源线和插头本身出现故障也会导致适配器无法正常工作。

3. 检查电源适配器输出电压：使用万用表或者电压表，将表笔分别接在适配器的输出插孔上，测量输出电压是否与标注的电压相符。

如果输出电压偏低或者为零，那么很可能是适配器内部元件损坏。

4. 检查适配器电源灯：大部分电源适配器都会有一个电源指示灯，用于显示适配器是否正常工作。

如果电源灯不亮，那么可能是适配器本身出现故障。

三、电源适配器故障的修复方法1. 更换电源适配器：如果经过排查确认是电源适配器出现故障，那么我们可以选择更换一个新的适配器。

在购买新适配器时，要注意选择与原适配器相匹配的型号和规格，以免出现不兼容的情况。

2. 检修电源适配器：如果你具备一定的电子维修知识，那么你可以尝试自行检修电源适配器。

首先，将适配器拆开，检查内部元件是否有明显的损坏或者烧焦现象。

如果发现有问题的元件，可以尝试更换它们。

3. 寻求专业维修帮助：如果你对电子维修没有经验，或者无法确定适配器内部元件的具体损坏情况，那么最好寻求专业的维修帮助。

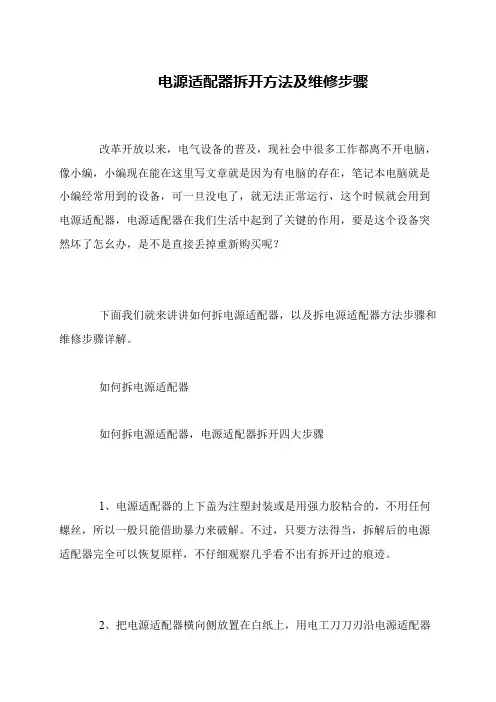

电源适配器拆开方法及维修步骤
改革开放以来，电气设备的普及，现社会中很多工作都离不开电脑，像小编，小编现在能在这里写文章就是因为有电脑的存在，笔记本电脑就是小编经常用到的设备，可一旦没电了，就无法正常运行，这个时候就会用到电源适配器，电源适配器在我们生活中起到了关键的作用，要是这个设备突然坏了怎幺办，是不是直接丢掉重新购买呢？
下面我们就来讲讲如何拆电源适配器，以及拆电源适配器方法步骤和维修步骤详解。

如何拆电源适配器
如何拆电源适配器，电源适配器拆开四大步骤
1、电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。

不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。

2、把电源适配器横向侧放置在白纸上，用电工刀刀刃沿电源适配器。

戴尔笔记本电脑电源适配器电路原理浅析与维修_下_电子报/2019年/3月/21日/第009版维修资料戴尔笔记本电脑电源适配器电路原理浅析与维修(下)河南李群河(上接第10期本版)二、维修实例[例1]接上220V市电瞬间，电源插头与插座间没有电火花，适配器指示灯不亮。

分析与检修:由于开关电源加电瞬间，主电源滤波电容C1充电和开关管导通时主电源工作电流较大，电源插头与插座间会产生电火花。

无此现象，说明市电未加到开关电源电路，初步判定交流电源线断路或保险丝熔断。

首先，用电表检测交流电源线:轻轻弯曲交流电源线关键部位，未见异常，故障范围被圈定到适配器内部。

用刀片或锯条小心拆开适配器外壳，检查发现立式保险丝F1熔断、主电源滤波电容C1鼓包，测量C1两端电阻未见短路性故障。

折下C1用LCR数字电桥检测，证实其已失效(C=0:237nF,Q=0.34)。

更换主滤波电容器C1，用3A/250V玻璃管保险替换立式熔断器后，通电试机，只听“砰”的一声，保险管炸裂，将周边器件熏得漆黑，进一步检查发现全桥BDl对臂两只二极管已击穿。

用酒精棉球擦拭周边器件，用KBP306替换BDl(KBP206)，再次更换上一只套有热缩管的玻璃管保险丝后，适配器恢复正常。

经验与教训:(1)开关电源保险丝熔断，通常伴有元器件击穿短路性故障，未查明前不要急于通电试机；(2)使用玻璃管保险丝时最好套上一段热缩管，这样可以防止保险管炸裂伤人或将周边器件熏黑。

I例2]戴尔Inspiron 1420附带的HA65S2-00电源适配器接上220V市电瞬间，电源插头与插座间有电火花产生，适配器无直流输出，指示灯不亮。

.分析与检修:由于开关电源加电瞬间，电源插头与插座间有电火花产生，说明开关变压器初级侧的整流滤波电路、开关管等状态正常，故障可能是脉宽调制控制芯片未启动或者某种原因致使芯片内部保护电路动作切断输出。

打开外壳，静态检查脉宽调制控制芯片启动电路的D2和R1，未见异常。

电源适配器的维修步骤与⽅法电源适配器也就是⼤家常说的外置电源，这种外置电源⽬前应⽤的范围⾮常⼴泛。

⼩⾄⼿机，笔记本等。

⼤⾄电动车，电动汽车等。

在使⽤的过程中，肯定会出现故障等问题。

但是很多⼈都不知道基本的维修⽅法，永乐通⼿机充电器今天就教⼤家电源适配器的维修步骤与⽅法：⾸先我们要检查是哪⾥出了问题，如果是线路故障：包括电源线损坏不通电、接触⼝氧化接触不良等情况。

重点检查要输⼊线、输出线是否通电。

若是线路故障，可通过更换电源线等⽅式来解决。

如果是保险烧坏或炸掉，主要检查整流桥、各⼆极管、开关管以及300伏上的⼤滤波电容等部位。

导致保险烧、发⿊，也可能是抗⼲扰电路出问题引起。

尤其要注意的是：因开关管击穿导致保险烧，通常会烧坏电源控制芯⽚和电流检测电阻。

热敏电阻也很容易和保险⼀起被烧坏。

如果是元件问题，由于现在的电源适配器已经⼤量采⽤贴⽚元件，⼀旦元件出了问题，维修的难度就更加⼤了。

电源适配器的功率也是⼀天⼀天增⼤，这样对电⼦元件的考验越来越⼤，如果，电源适配器采⽤的电⼦元件质量不过关、PCB 布线不当，就很有可能加⼤故障概率。

观测电脑的指⽰灯变化：如果你插上电源适配器后，你可以看到充电的指⽰灯时亮时灭，有时间⼀直不灭，则是笔记本⾥⾯那个电源适配器接⼝有问题，⼀般可能⾥⾯线断了，电路板⽼化，焊接掉落等原因。

此称为虚焊现象。

这种情况只有叫专业⼈事修理。

这些就是电源适配器的维修步骤与⽅法，有需要的朋友们还是可以多了解关于电源适配器的维修步骤与⽅法的，以后如果遇到故障或问题就可以⾃⼰快速排查并解决。

深圳永乐通电⼦公司专业⼿机充电器⼚家，10年专注充电器产品研发，提供⼿机充电器、电池充电器，电动车充电器、车载充电器、电源适配器⽣产。

拆解一个12V12.5A电源适配器电源适配器的正面图片。

电源输入接口为普通品字电源线插座。

电源适配器的背面图片。

电源输出线上有双磁环。

侧面有物料编码标识。

另一面也有个小标签，大体意思是：此电源必须连接到接电的电源插座。

电源的背面的标签：
型号为：FSP150-AHAN1
输入：100-240V 2A 50-60HZ
输出：12V-12.5A 圆口四针的接线定义及各种认证。

两端接口对比图。

边角上有4颗内六角的防拆螺丝。

分离外壳的样子。

电源内芯被一个铝壳完全屏蔽起来。

拆掉上面的黄色的胶带就可以打开。

打开后是一个黑色的屏蔽胶壳。

去掉底部的散热附加板，就可以拆出黑色的绝缘黑壳来。

拧掉上面的二个螺丝，就可以拆出电源的内芯。

电源主板的背面。

电源主板的正面。

转自：青州小熊。

修理笔记本电脑电源适配器我有绝招《中国电脑教育报》今年第38-39期“经验交流”栏目为大家介绍了笔记本电脑电源适配器的原理，这次，我们再为大家介绍几个笔记本电脑电源适配器的维修实例，希望对大家有所帮助。

电源适配器比较常见的故障是无低压直流电输出、输出电压不稳定或偏差较大以及内部有较响的“吱吱”工作噪声等，其中以无电压输出最为常见。

例1：一台IBM笔记本电脑在使用中，因380V的动力线掉落上220V的民用照明线上，致使电源适配器烧坏无电压输出。

检修过程：这块IBM电源适配器的输入端电压范围为100V~240V，超过240V的电压将有可能烧坏适配器。

打开适配器外壳后，发现保险丝已熔断，压敏电阻R1（图1为适配器简要原理图）也已烧焦，其中一个引脚被烧断。

拆下压敏电阻，换上同规格的保险丝，用万用表测量电路无明显短路现象，给适配器接上电源想做进一般检查，竟意外地发现适配器已正常工作。

看来IBM电源适配器中的保护电路还是比较完善的。

如果手头没有相同规格的压敏电阻，可以暂时不安装，不过这仅限于应急使用，等购买到了压敏电阻后应及时安装，因为如果再次遭遇此类高压窜入事件的话，就起不到应有的保护功能了，届时电路中的元件有可能被大量烧坏。

图1要把拆开的电源适配器外壳复原，我们可以借助环氧树脂胶来粘合，如果没有环氧树脂胶，也可以用黑色的电工胶带在适配器外壳上缠绕几圈来解决（图2）。

图2例2：一台IBM T23笔记本电脑在插着交流电使用时，突然自动切换为电池工作模式，检查电源插头接触良好，电源适配器与主机之间也连接正常，判定电源适配器已损坏。

检修过程：用万用表测量电源适配器输出端，发现没有电压输出。

拆开电源适配器后，发现大功率整流桥附近的电路板上有烧焦的痕迹。

把适配器接上电源，按照开关电源的检修步骤，首先用万用表测量输入端电压，为正常的交流220V；第二步测A点（即开关大功率管Q1的C极，见图7）的电压，实测为0V，再测B点（滤波电容C1正极端）电压也为0V（正常的话应该有310V左右的直流电压），说明整流回路有故障；接着测得C、D两点之间（压敏电阻R1两端的电压，正常应为交流220V）的电压也为0V，检查保险丝F1（图3）发现已熔断。

该电源适配器（型号为92P1107），输入电压为交流1OOV~240V市电；输出直流20V；最大输出功率有90W和65W两种。

其核心控制芯片为贴片式脉宽调制集成电路(3843)，该芯片内含振荡器、脉宽调制比较器、逻辑控制器；具有过流、欠压等保护控制功能；工作电压为7V～34V；最高工作频率可达500MHz；启动电流仅需1mA。

该芯片的各引脚功能如下：①脚是内部误差放大器的输出端。

②脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+进行比较，产生误差控制电压，控制脉冲宽度。

③脚为过流检测输入端，当该脚的电压高于1V时，禁止驱动脉冲的输出。

④脚为RT/CT定时电阻和电容的公共接入端，用于产生锯齿振荡波。

⑤脚为接地端。

⑥脚为脉宽调制信号输出端。

⑦脚为工作电压输入端(7V>Vi≤34V)。

⑧脚为内部基准电压（VREF=5V）输出端。

根据实物绘制了其电路原理图如附图所示。

经比较，两种输出功率的电原理图完全相同，只是过流保护电路取样电阻R20～R23的取值以及20V直流电压输出滤波电容C11及C12的容量有所不同。

v1.0 可编辑可修改一、整流滤波电路交流市电经1A保险管F1及电容C1进入整流电路，BD1全桥整流后，经主滤波电容C7滤波，在C7两端得到约300V的直流电压，作为适配器的工作电压。

该适配器的输入电路只有一个高频滤波电容C1进行简单的滤波处理，因此对外部电磁脉冲的抗干扰能力和防止自身的高频电磁信号向外辐射的能力较弱。

二、启动与稳压电路由整流滤波电路产生的300V电压：一路经开关变压器T1的初级①~②绕组加到功率开关管Q1(FS5KM)的漏极；另一路经启动电阻R3～R6并联串联后加到U1(3843)的⑦脚，作为主控制芯片(3843)的启动电压。

在电路加电的瞬间，300V直流电通过R3～R6对C8进行充电，当U1的⑦脚电压达到7V以上时，U1的⑧脚输出5V基准电压Vref，同时3843内部的振荡电路开始工作，其⑥脚开始输出脉宽调制信号，通过R17驱动功率开关管Q1工作于交替导通、截止的工作状态。

笔记本电源适配器原理与检修笔记本电脑电源适配器消耗功率一般可达30-90W，发热较高。

用KA3842控制芯片的一种典型的电路为例。

一、工作原理适配器是将220V交流电压转变为19V的直流电压，输出电流为3A。

220V交流电压经D2整流，C1滤波得到300V直流电压。

该电压一路经开关变压器T1的1、2脚绕组加到场效应开关管Q1（K2543）的D极，另一路经R4降压后得到约17V启动电压给ICI(KA3842)⑦脚供电，并从ICl内部基准电压发生器产生5V基准电压从第⑧脚输出。

此时其内部振荡器起振，从第⑥脚输出调宽脉冲(PWM)，驱动开关管Q1，使其工作在开关状态。

Q1的D极输出电流在开关变压器Tl初级绕组上产生感应电压，经磁芯耦合到T1次级，在次级⑤、⑥脚绕组上产生的感应电压经肖特基二极管Q2、电容C4整流滤波后得到19V直流电压输出。

为保证输出电压稳定，输出端由R13、R14对19V输出电压进行误差取样，取样电压由三端可调分流基准IC3(TL431)进行比较和误差放大，再驱动光电耦合器IC2(PC817)，将误差电压耦合放大后送到IC1(KA3842)第①脚内部，通过内部PWM电路改变第⑥脚输出脉冲的宽度，使Q1的开关时间发生改变，从而达到调整输出电压的目的。

经过这样一个反馈控制过程后，最终使输出电压稳定在19V上。

该电路中还设有几路过压过流保护：开关变压器初级绕组第③、④脚的感应电压经D4、C2整流滤波后得到约17V电压送至IC1第⑦脚，用以维持ICI 正常工作(300V电压经R4降压供给⑦脚的电压因电流较小只作为启动电压)。

当某种原因引起输出电压升高时，该路电压也将升高，当该电压升高至22V以上时，稳压二极管Dl将反向击穿，导致IC1第③脚过流保护端的电压升高至lV 以上，此时IC内部将关断第⑥脚的脉冲输出，使电路停止工作，达到过压保护的目的。

当某种原因使开关管Q1电流过大时，Q1的S极所接过流取样电阻R8两端电压将升高，当该电压升高至使ICl第(3)脚电压高于1V时，也将切断ICl第⑥脚输出．起到过流保护作用。

电子报/2010年/3月/7日/第009版维修资料戴尔笔记本电脑电源适配器电路原理浅析与维修(上)河南李群河近日修了几台戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REV A01。

其标称输入电压为100～240V(50～60Hz)，输出电压为直流19.5V，输出电流为3.34A，额定输出功率65W。

戴尔Latitude、Insipron系列笔记本电脑均可使用该电源适配器，社会保有量较大。

HA65NS02-00型电源适配器大量使用了表面安装器件，如图1所示。

由于元器件密度高、工作电压高、电流大，发生故障的几率较大，若没有电路原理图维修相当困难。

这里给出根据实物绘出的电路原理图(见图2)，浅析其工作原理，给出两个维修实例。

图2中:器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值(缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法)。

一、电路组成与主要元器件作用1.电磁干扰抑制电路与整流滤波电路L1、R1A、RIB、CX1、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路(EMI)，用来抑制开关电源产生的电磁干扰；BD1和C1组成桥式全波整流滤波电路，为直流/直流变换电路提供平滑的直流电源(主电源)。

2.直流/直流变换电路集成电路IC1及外围元器件、功率场效应开关管Q1、开关变压器T1等构成直流/直流变换电路。

IC1是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，一行为“1D07N25”，一行为“5528”。

在查阅了大量资料后排除了NCPl207、LD7575等芯片，最终确认该芯片为富士电机(FujiElectric)生产的FA5528。

FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流仅1.4mA。

该芯片额定工作频率60kHz，轻载时自动降低工作频率，图3是FA5528的内部电路框图。

电阻R5A～R5D、C5和D1构成消尖峰电路，用来削除开关管导通与夹断时T1初级绕组产生的高压尖峰脉冲(用来保护开关管Q1)。
