第五章_机织物联合组织之蜂巢与小提花组织

  • 格式：ppt
  • 大小：1.96 MB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

织物组织与设计智慧树知到课后章节答案2023年下青岛大学

织物组织与设计智慧树知到课后章节答案2023年下青岛大学

织物组织与设计智慧树知到课后章节答案2023年下青岛大学绪论单元测试1.织物就是纺织纤维集合体中的一个大类产品。

A:对 B:错答案:对2.最早出现的织物组织是平纹。

A:错 B:对答案:对3.飞数有广义飞数和狭义飞数之分。

A:错 B:对答案:对4.经、纬纱由不同种类的纤维制成的纱线交织而成的织物为混纺织物。

A:对 B:错答案:错5.机织物简称织物。

A:错 B:对答案:对6.原组织不包括（）A:平纹 B:变化斜纹 C:斜纹 D:缎纹答案:变化斜纹7.织物的宽度通常分为（）A:中幅 B:宽幅 C:其余都对 D:窄幅答案:其余都对8.关于织物组织方格纸表示法表述正确的是（）A:空白点表示纬组织点 B:横行代表纬纱 C:纵行代表经纱 D:满格点表示经组织点答案:空白点表示纬组织点;横行代表纬纱;纵行代表经纱;满格点表示经组织点9.常用的织物组织表示方法有（）A:剖面图法 B:其余都对 C:直线法 D:组织参数法答案:其余都对10.关于织物组织表述正确的是（）A:经纱与纬纱相互重叠的位置被称为交织点 B:经纱浮于纬纱之下为纬组织点 C:其余都对答案:其余都对第一章测试1.组织图上的符号表示经组织点，空白格子表示纬组织点。

A:错 B:对答案:对2.钢筘的规格在英制里面用每英寸内的筘齿数来表示.A:对 B:错答案:错3.在穿棕图上，纵格表示经纱，横格代表综框（综丝）。

A:对 B:错答案:对4.穿筘图只能用两行表示。

A:对 B:错答案:对5.提综图位于穿综图的侧面，或左或右。

A:对 B:错答案:对6.组织循环比较大，但组织中有相同运动规律经纱的小花纹织物，采用的穿综方法（）A:分区穿法 B:飞穿法 C:照图穿法 D:顺穿法答案:照图穿法7.织造当经密比较大的织物，采用的穿综方法（）A:飞穿法 B:分区穿法 C:照图穿法 D:顺穿法答案:飞穿法8.组织循环小，经密较小的织物采用的穿综方法（）A:分区穿法 B:飞穿法 C:照图穿法 D:顺穿法答案:顺穿法9.塔盘织机上织平纹，采用的穿综方法为（）A:飞穿法 B:分区穿法 C:照图穿法 D:顺穿法答案:顺穿法10.穿综图上一个纵格只能有一个符号，纱罗织物除外。

织物组织花型.

织物组织花型.

第一节 平纹变化组织
平纹变化组织采用沿着经（或纬）纱一个方向延长组织点或 经纬两个方向同时延长组织点的方法变化而来 分类：1、重平组织（ 经重平、变化经重平、纬重平和变化 纬重平） 2、方平组织（方平组织和变化方平组织） 重平组织：是以平纹组织为基础，用沿着一个方向延长组织 点的方法形成的 方平组织：是以平纹组织为基础，在平纹组织的经纬两个方 向延长组织点而成
2、变则缎纹：在一个组织循环中，飞数是变数，这种缎纹 称为变则缎纹。在变则缎纹组织的设计中，应注意以下几点 ：（1）每一个飞数值应满足1<飞数<一循环根数减1；(2)各 飞数之和应等于组织循环纱线数的整数倍。
八枚五飞纬面加强缎纹
纬向飞数=4,3,2,2,3,4的缎纹
3、重缎纹：延长缎纹组织的纬（经）向组织循环根数，也就 是延长组织点的经向（纬向）浮长所得的组织称为重缎纹。 5/2经面重纬缎纹 5/2经面缎纹
5/3经面缎纹的花型效果
返回目录
第三章 变化组织
变化组织是以原组织为基础，加以变化（如改变组织点的 浮长、飞数、斜纹线的方向等）而获得各种不同的组织。 变化组织分为三类： 1、平纹变化组织 包括重平组织、方平组织等；
2、斜纹变化组织 包括加强斜纹、复合斜纹、角度斜 纹、曲线斜纹、山形斜纹、破斜纹、菱形斜纹、锯齿形斜纹 、芦席斜纹等； 3、缎纹变化组织 包括加强缎纹、变则缎纹等
4/4经破斜纹的花型效果
五、菱形斜纹
把经山形斜纹和纬山形斜纹组合起来（或把经破斜纹和纬破 斜纹组合起来），在组织循环中使斜纹线构成菱形图案的组织， 称为菱形斜纹组织
第三节
缎纹变化组织
缎纹变化组织多数采用增加经（纬）组织点、变化组织点 飞数或延长组织点的方法构成的。 分类： 1、加强缎纹：加强缎纹是以原组织的缎纹组织为基础，在 其单个经（纬）组织点四周添加单个或多个经（纬）组织点 而成。

第五章、联合组织及其织物

第五章、联合组织及其织物

联合组织（22)
3. 作图方法：
• 选择基础组织和固结组织：
– 基础组织一般选用4/4纬重平、6/6纬重平等； – 固结组织一般采用平纹、1/2或2/1或2/2斜纹等；
• •
确定两种组织的纬纱排列比（1：1、2：2）； 计算Rj、Rw：
– Rj＝基础组织Rjj； – Rw＝基础组织Rjw×（固结组织Rgw与排列比的最小 公倍数）；
构作举例：
三根成束透孔组织：
– – – 穿综：成束经纱穿一筘（3入筘）。
•
– – –
四根成束透孔组织：
变化平纹＋经（纬）重平联合； Rj＝Rw＝8（4/4重平）； 4入筘；
联合组织（20)
5.
• • • •
构作方法总结：
确定其组织循环纱线数。(2n) 在意匠纸上画出组织图的范围。 在组织图的左下角填绘基础组 织。 按照底片翻转的关系画出其余 的组织点。
联合组织（1)
第四章、联合组织及其织物 Combined Weaves


定义：将两种或两种以上的组织（原组织或变化 组织），按各种不同的方法联合而成的新组织。 分类（外观效应）：
条格组织； 绉组织； 透孔组织； 蜂巢组织； 凸条组织； 网目组织； 平纹地小提花组织。
联合组织（2)
联合组织（4)
• 组织循环纱线数的计算：
– Rj：并列的各条基础组织的经纱数之和；
每一纵条纹的经纱数确定：
经纱密度×条纹宽度，初步确定经纱数； 修正经纱数：为基础组织循环经纱数与穿筘数 的整数倍； 确定经纱数：考虑条纹的界限分明，构作组织 图时调整组织点间的配合关系。
– Rw：各基础组织Rjw的最小公倍数。
确定组织循环的大小：取决于格子大小。 将组织分为四个部分，先按基础组织在左下 角添绘组织点，按“底片翻转法”完成其余 三部分。 B A

织物组织学复习考试小结

织物组织学复习考试小结

织物组织学复习小结陈琦星一、题型填空题1、机织物的上机图是表示表示织物上机织造工艺条件的图解，用以指导织物的上机装造工作。

上机图由组织图、穿筘图、穿综图和纹板图四部分组成。

2、穿综图是表示组织图中各根经纱穿入各页综片顺序的图解。

每一横行表示一页综片（或一列综丝），顺序由下向上排列；每一纵行表示与组织图对应的一根经纱。

3、穿筘图位于组织图与穿综图之间，用意匠纸上的两个横行表示相邻两筘齿，以横向方格连续涂绘符号表示穿入同一筘齿中的经纱根数。

4、穿筘的原则是穿筘图中每筘齿穿入数的多少应根据织物组织、经纱原料的性能、线密度、经纱密度及织物组织对坯织物要求而定，以不影响生产和织物外观为原则。

一般穿筘入数应尽可能等于其组织循环经纱数或组织循环经纱数的约数或倍数。

5、平纹组织是最简单的组织，其组织参数为Rj=Rw=2,Sj=Sw=士1 。

6、5/3纬面缎纹读作五枚三飞纬面缎纹5/3↗读作五上三下右斜纹。

7、5/2↗Rj= 7 , 5/2经缎Rj= 5 。

8、配色模纹是由两种或两种以上颜色的纱线与织物组织（或色纱、组织）相配合构成花型。

9、配色模纹可以用意匠纸分成四个区来表示，这四个区分别表示织物组织、色经排列顺序、色纬排列顺序、配色模纹。

配色模纹的大小等于组织循环数与色纱排列循环数的最小公倍数。

名词解释1、三原组织：三原组织又称原组织，它是指每根纱线上单独的组织点只有一个，且R j = R w，S = C（常数）的组织，它包括平纹、斜纹、缎纹等三种组织。

2、纬向飞数：沿纬纱方向数的相邻两根纬纱上相应两个组织点间相距的组织点数，称为纬向飞数，用Sw表示。

3、织物缩率：样品纱线原长减去样品织物长度所得的差值与样品纱线原长之比的百分率称为织物缩率。

4、经向紧度：织物中经纱的覆盖面积与织物全部面积之比。

5、联合组织：由两种及两种以上的原组织或变化组织，运用各种不同的方法联合而成的组织，在织物表面呈现几何图形或小花纹等外观效应。

织物组织与结构

织物组织与结构

（2）每根经纱或纬纱上，只有一个经（纬）组织点，其他
均为纬（经）组织点。 这就决定了原组织的组织循环经纱数，必然等于组织循环 纬纱数。亦即Rj=Rw=R。
原组织包括：平纹、斜纹和缎纹三种组织。因而称这三种
组织为三原组织，它是各种织物组织的基础。 在三原组织的织物中，在其他条件（纱线的性质、线密度、 密度）相同的情况下。由于组织循环中的每根纱线只与另 一系统纱线纱线交织一次，因而组织循环纱线数（R）愈
在一个组织循环中，组织循环经纱数顺序是从左至右；组
织循环纬纱数顺序是从下至上。在绘制组织循环图时，一
般都以第一根经纱和第一根纬纱的相交处作为组织循环的 起始点。一般情况下，组织图用一个组织循环表示，或者 表示为组织循环的整数倍。
三、织物的纵横截面示意图
纵向截面示意图是表示沿着织物中某根经纱正中间将织物
相交的方格作为起始点。单起平纹、双起平纹。习惯上均
以经组织点作为起始点来平纹组织图。
在织造经密较小的平纹织物里，可采用两页综的顺穿法； 一般织造中等密度的平纹织物，如市布，采用两页复列式 综页飞穿法；在织经密很大的平纹织物，如细布和府绸， 可采用两页四列式综页，或四页复列式综页用双踏盘织造。
二、平纹组织的应用 平纹组织的经纬纱每间隔一根纱线就进行一次交织，因此 纱线在织物中的交织最频繁，屈曲最多，能使织物挺括、 坚牢，因此在织物中应用最为广泛。如棉织物中的细布、
机）。其横行数等于组织图中的纬纱根数。纹板图的画法
是：根据组织图中经纱穿入综片的次序依次按该经纱组织 点交错规律填入纹板图对应的纵行中。
在钉植纹钉时，考虑减少经纱开口张力及操作方便，应使
用机前部分的纹钉。 由于多臂龙头挂置纹板时花筒只有八个槽，所以花筒所挂 纹板数至少应为八块，不够时应使nRw是大于16的偶数。

织物组织与结构学复习资料..

织物组织与结构学复习资料..

第四章联合组织1.条格组织（1）构成：两种或两种以上的组织并列配置（左右、上下）或成格型间跳或纵横条联合。

条格组织外观效应形成原理：由于组织不同，织物表面对光线的反射不同，从而使织物表面呈现清晰的条格效应。

因此，为使效应明显，关键在于两种组织配置得当。

（2）条格组织分类：条纹组织（纵条纹和横条纹）、格组织（方格组织和格子组织）（3）设计要点①基础组织选择恰当（经面—纬面、平纹—斜纹、缎纹并列等）②两条纹的分界处界限分明：分界处两经纱经纬组织点配置一般采用“底片翻转法”在两条纹间添加一根另一组织或另一颜色的纱线，但不可因此而增加综页数。

如：2/2 与5/2经缎并列，加一根2/2经重平组织的纱线③各条子经纱的织缩率尽量接近交错次数和纱线粗细不能相差太大，否则会给织造造成困难（这时需采用双轴制织）。

为了省去采用两轴的麻烦，一般有下列办法：1、调整经纱密度（即组织紧的穿入数小，组织松的穿入数大）如平纹+ 缎纹2入4入2、变化织前准备工序中经纱张力（即组织松的张力大组织紧的张力小）2、方格组织(Square Weave)织物外观呈现方格效应，选用经面或纬面组织为基础组织，沿着经向和纬向间隔配置而获得格形，所表现方格大小可相等，也可不等。

构成：利用经面和纬面两种组织沿经向和纬向成格形间跳配置而成特点：处于对角位置的两部分配置相同的组织设计要求：经纱交织次数不宜相差太大；界限分明：相邻两格子交换处的组织点相反；组织连续：沿对角线排列的方格组织其起始点相同，保持组织连续，花纹清晰。

组织图绘作：填绘组织，采用底片翻转法，首先画出基础组织，然后分别以经向和纬向为轴进行翻转而成。

组织起始点的选择？3、格子组织（check weave）构成:由纵条纹组织和横条纹组织联合组织安排：①地组织（即大面积出现的组织）——尽量选择简单组织，如平纹②纵条组织——使用较多的是四枚经面破斜纹或六枚经面破斜纹、五枚经面缎纹③横条组织——与纵条相对应的纬面组织设计要点①纵条盖横条，即纵条是连续的②纵、横交错的地方用重纬缎。

联合组织

联合组织

第四节联合组织联合组织是两种及两种以上原组织或变化组织，用各种不同方法联合而成得组织。

在织物表面上可呈现几何图形或小花纹织物。

按联合方法和外观效应不同，主要可以分为条格组织、绉组织、蜂巢组织、透孔、凸条组织、网目组织以及小提花组织。

一. 条格组织运用两种或两种以上组织并排配置，使织物表面呈条纹或格子花纹的组织称为条格组织。

为使条格花纹清晰，必须将组织配制得当，此外，还可以考虑使用不同的原料（包括粗细捻度、捻向、光泽等）。

条格组织可以分为纵条纹组织，横条纹组织和格子组织。

（一）纵条纹组织：在织物表面沿横向并排配置两种或两种不同组织以形成纵向条份效应的组织称为纵条纹。

1.构作原则：（1）在纵条纹交界处，为使界线清晰，其经纬组织点一般采用底片法配置。

（2）为使条纹界线清晰，每个纵条纹的经线数应为和齿穿入数的倍数。

（3）一个组织循环内，各条的经线交织数不能相差太大，否则会造成上机织造困难。

2.纵条纹组织经纬循环数的记算：（1）经线循环数等于纵条纹组织内并列各条基础组织的经线数之和。

（2）纵条纹纬线循环数应为各个基础组织纬线循环数的最小公倍数。

3.纵条纹组织上机条件（1）穿综一般采用分区间断穿法。

（2）各条经线数应能被筘齿穿入数整除。

（3）所需纹板数等于纵条纹组织完全纬线数。

4.实例L1715:锻条纺组织图图1 缎条纺上机图（1）平纹起综次数多，穿入前区。

（2）经密太大，用14片综，平纹4片，缎纹10片。

(3)区穿法。

(4)穿入数，平纹2入，缎纹5入。

（二）横条纹组织在织物沿纵向排列两种或几种不同组织形成横向条纹，称为横条纹组织。

横条纹纬线循环数计算为各条纹宽度与纬线密度乘积之和，按基础循环数的倍数修正。

所用综片数相当于横条纹组织的完全经线数。

下图2为四维呢组织图；下图3为五枚缎条纹版图（5×5）图2图33.格子组织在织物上沿纵横方向都配置不同的条子，这些不同组织的纵横条子交错而形成长方形或正方形的格子花纹。

第五章 机织物联合组织

第五章 机织物联合组织

组织配置特征： 固结组织：简单组织起固结浮长线的作 用，并形成织物的正面 。 基础组织：利用其浮长线使固结组织拱起。 其浮线长度决定着凸条的宽度 。
凸条效应的形成
凸条效应的形成
二、基本凸条组织的绘制方法：
选定基础组织和固结组织。 确定完全组织的大小。 填绘组织图。

加入平纹的凸条组织
联合组织类织物
蓝条配色花纹织物 局
部放大
联合组织类织物
配色花纹织物(2)
红、白两色纵、横条纹
联合组织类织物
红白条纹织物 局部放
大
联合组织类织物
配色花纹织物（3）
毛粗纺花呢,犬牙形花纹.
联合组织类织物
配色花纹织物（4）
毛粗纺花呢
基本概念
配色模纹：利用不同颜色的经纬纱线与织 物组织相配合而构成的花形图案。 色经排列顺序 色纬排列顺序 色经循环 色纬循环
(一)纵条纹组织的绘制要点：
3．在设计纵条纹组织时，必须注意：各种组织的交 错数不要差异过大，否则造成经缩的显著不同， 而使织物表面松紧不一致。如遇这种情况，解决 方法有二： （1）双织轴织造 上机复杂，受设备限制，应尽 量避免。 （2）单织轴织造 调整密度，交错少的经密大，交错多的经密小。 经纱预伸长，交错少的给予大张力预伸长；交 错多的给予较小的张力。以此均衡经纱的需要量。
二、小提花组织的设计要点
5、每次开口的提综数应尽量均匀；可以采 用省综法设计，用较少的综页制织出花型 较大、变化较多的花纹。 6、因起花部分只起点缀作用，不是织物的 主体，所以织物的密度，一般与基础组织 织物基本相同。

三、小提花组织举例
平纹地小提花举例
小提花组织举例
平纹地小提花举例

第五章 联合组织

第五章 联合组织

4. 旋转法
选用一个组织为基础，使其顺时针或逆时针旋转、组合 构成绉组织。
5. 省综设计法 （1）确定采用的综片数， 一般综片数为4～8片。 （2）确定组织循环图的范围。 （3）确定每片综的提升规律，
即画出纹板图。
（4）画穿综图和组织图。首先 把经纱循环数分成若干组， 每一组的经纱数等于综片数。
联合组织的方法是多种多样的，可能是两种组织的简
单并合，也可能是两种组织纱线的交互排列，或者在 某一组织上按另一组织的规律增加或减少组织点等等。 • 按照各种不同的联合方法，可获得多种不同的联合组 织。常见的联合组织有条格组织、绉组织、透孔组织、 蜂巢组织、凸条组织、网目组织、小提花组织等。
第一节
一、纵条纹组织
与工艺上采取一些补救措施。
4、纵条纹组织的组织循环纱线数：
Rj＝各纵条纹中的经纱数之和。
每一纵条纹的经纱数，随条纹的宽度、经纱密度、所采用
的组织以及与相邻组织的配合而定，同时要考虑每筘穿入 数和条纹界限分明问题。 Rw＝各纵条纹所用的基础组织循环纬纱数的最小公倍数。
举例：
各条纹交界处的相邻两根经纱上组织点配置成经纬浮 点相反，使界线分明。 例1：３/3右斜纹+３/3左斜纹
条格组织及其应用
纵条纹组织的设计要点:
1、各条纹交界处的相邻两根经纱上组织点的配置最好是
经纬浮点相反，以使界线分明。
2、如果各条纹交界处相邻两根经纱不能配成经纬浮点相 反，那么为使条纹分界清晰，可镶嵌一根另一组织或另一 颜色的纱线。 3、各条纹组织的经纬纱交错次数不宜相差过大。如果必
须将织缩差异较大的两种组织并列配置时，那么应在设计
例5：采用一个织轴织造，斜纹部分的经密比平纹部分大。

小提花

小提花

第一节提花一．提花织物有大提花和小提花，小提花组织是一种机织物的组织结构。

小提花组织是利用多臂织机，通过两种或两种以上织物组织的变化，在织物表面形成各种小花纹的组织。

如在平纹地或斜纹地上配置各种与地组织同色或异色的小花纹组织。

小花纹是以一种组织点相对集中或经纬浮线。

花纹类型有线型、条格型、散点花纹型等。

实际生产中，小提花组织织物以色织为多，经纬纱全部或部分异色，或者采用不同原料、不同细度、捻度、捻向等经纬纱搭配，也可以使用花式纱线。

小提花组织织物外观紧密、细致，花纹不很突出、夸张，多用于薄型织物，且应用日趋广泛。

小提花织机是用多臂来控制综框的升降的,通过多臂内的刀片对综框的升降来决定经丝的运动规律,一般的多臂只能控制16片综框,也就是只有16种经丝的运动规律可以控制.织出来的花型比较小,如果要织大点的花型只有通过放大穿综和起综的循环来实现.进口的小提花织机的多臂最多能控制24片综框.但这是很少见的,常见是16片和20片的.而大提花织机是通过纹针来控制经丝的上下运动规律的,一般1400号提花机的实用纹针是1480针.也就是说有1480种经丝的运动规律可以控制.这就大大增加了花形的面积。

小样机大提花机第二节提花，印花，绣花的区别.提花面料的制造工艺复杂。

经纱和纬纱相互交织沉浮，形成不同的图案，凹凸有致，多织出花、鸟、鱼、虫、飞禽走兽等美丽图案。

特点：质地柔软、细腻、爽滑的独特质感，光泽度好，悬垂性及透气性好，色牢度高（纱线染色）。

大提花面料的图案幅度大且精美，色彩层次分明立体感强。

提花四件套很显高贵。

印花是指布织好后,图案再印上去,有活性印花和一般印花之分。

绣花是指布织好后,图案是用机器(一般情况下)绣上去的,与印花相比较而言,洗涤时不会褪色.透气吸湿性好等特点.提花是面料上的图案指在织时,用不同颜色的纱织起来的,相比较绣花面料而言,造价成本更高,质量,透气性能更好.。

第三节织物组织织物组织的概念·织物组织是指在织物内经纱和纬纱相互交错或彼此浮沉的规律。

机织物结构与性能2

机织物结构与性能2
条---顺穿法 3.穿筘：（1）不同条的经线不能穿入同一筘齿； （2）不同条的筘齿穿入数可以任意选择。 穿筘图中，条子与条子之间要保证单双筘齿连续。 4.经轴：一般尽量用单织轴，张力差异大，可用双织轴。 第二节 绉组织 绉效应：织物表面凸凹不平，均匀分布，颗粒状外观；手感柔 软，厚实、有弹性，光泽暗淡，宜做夏季衣料，裙、衫、 晚礼服、头巾、披肩等。 形成绉效应的方法： （1）两种经线用不同的上机张力，产生有规律的织缩差异， 如色织泡泡纱； （2）绉线法：经（纬）用不同捻向的强捻，如双绉、乔其、 顺纡绉等；
三、增加凸条组织凸凹效应的方法： 1.浮长 ，效应 2.原料的收缩性能 ，效应 3.纱线加捻，效应 4.上机纱线张力 ，效应 5.规格：纵凸条Pj ，横凸条Pw ，效应 6.在两个凸条间插入两根平纹线或在凸条中加入填芯线（浮长 大于8时，可在凸条空心处加较粗、差原料的芯线），使凸 条更凸起。 四、应用：常用纵凸条，横凸条可与纵凸条配合形成各种几何 方格，棉、毛、丝、混纺等织物应用广泛，立体感强，如凸 条绸、波纹绉、灯芯布、女线呢、凸条花呢等。 第六节 网目组织 一、外观与形成机理
（3）绉组织法：如新华呢、四季呢、和服绸等。 二.绉组织的设计： 绉组织利用纱线长短浮长交错排列形成具有颗粒感的组织。 在R内，有经、纬浮长线的差异。由于长浮组织结构松，短浮 组织结构紧，使结构紧的长浮组织在短浮组织之间受挤压而 微微隆起，形成颗粒状，即产生绉效应（如果配合经纬加捻， 使绉效果更佳）。 1.浮长配置 （1）长度≤4，否则颗粒粗，有特殊要求的除外。 （2）方向：经、纬浮长沿三个方向（纵、横、斜向）交错排 列，不形成三种纹路：横路、直路、斜路，组织循环越大， 形成纹路的可能性越小，但不可造成上机困难。 2.在一个循环内，不能有大群的经（纬）组织点集中排列，以 免形成块状或条状外观（光亮、暗淡区域）。

织物组织结构WovenFabricStructures

织物组织结构WovenFabricStructures
• 组织特点：Rw＝2，Rj＝分子＋分母
32
• 绘制方法：
– 确定Rj、Rw，作框架；
– 在第一根纬纱上按分式所示的交织规律填绘 组织点；
– 在第二根纬纱上填绘相反的组织点。
• 上机：
– 穿综：顺穿法或照图穿法；
– 穿筘：2～4入/筘。将纬重平同一纵凸条的经 纱穿入同一筘齿，使筘痕产生在相邻两凸条 间，以增加凸条外观。
17
第三章、三原组织及其织物
一．原组织
1. 原组织的特征（构成条件）：
• 组织点飞数是常数。 • 在一个组织循环内，每根经纱或纬纱与另一系统的纱
线仅交织一次，即每根经纱或纬纱上，只有一个经 （纬）组织点，其他均为纬（经）组织点，也就是说： Rj＝Rw。
2. 分类：
• 平纹（Plain weaves）、斜纹（Twill weaves）、 缎纹（Satin（Sateen） weaves）
•。 • 飞数是矢量。 • 飞数常值得规律组织，变值得花式组织。
5
四． 织物上机图
• 上机图是表示上机织造工艺条件的图解。 • 上机图的组成：
➢ 组织图、穿筘图、穿综图、纹板图四个部分排列成一定的 位置而组成。
6
1. 组织图：常用方格图表示
• Rj：纵向格子数等于完全经纱数Rj • Rw：横向格子数等于完全纬纱数Rw
12
– 分区穿法
– 应用场合：织物组织中包含两个或两个以上组 织，或用不同性质的经纱织造时。
– 综分为前后两个区，综页数目由织物组织而定。
13
– 间断穿法：
• 穿完一个分穿综循环后，再穿另一个。 • 图例：由两种组织并合成的格子花纹。第一种组织按经纱运动
规律穿若干个循环以后，又按另一种穿综规律穿综，每一种穿 综规律成为一个穿综区，每个区中有各自的穿综循环，称为分 穿综循环p。因此总穿综循环可依下式计算： r=mp1+np2+qp3+……， m、n、q为各区分穿综循环的数目。

第四章 联合组织

第四章 联合组织

五、省综设计法
由上述各种方法绘制的绉组织，因遭到综页数的限制， 组织图都不能够太大，因此在织物外表，经纬纱的交 织状况必需还会出现出一定的规律性，致使影响织物 的外观。目前，在实践消费中，为了取得起绉效果较 好的织物，采用一种扩展组织循环的省综设计方法， 这种方法可按下面作图原那么及方法设计。
1.确定所需采用的综页数。综页数可依据消费实践 状况来确定，为了消费能顺利停止，普通综页数不要 太多，如图2-49所示为6页综。
〔4〕画穿综图：可首先把组织循环经纱数分为假定干 组，每一组的经纱数等于综页数。如图中，组织循环 经纱数为60，综页数为6，所以可分红十组，每组6根 经纱。然后第一组按6页综顺穿法穿综，其他九组按6 页综的不同顺序穿综，如每二组的穿综顺序为3、1、5、 2、6、4，第三组为3、5、2、6、1、4……直至穿完。 在确定穿综顺序时，应留意每根纬纱上延续的纬〔或 经〕组织点数不要过多，普通最多不要超越3个组织点， 同一页综必需最少距离3根经纱。
纵条纹组织的组织循环纬纱数，是各纵条纹所采用的 组织循环纬纱数的最小公倍数。 在制织纵条纹织物时，可采用连续穿综法，或用照图 穿法。 纵条纹组织在棉、毛、丝织物中运用较普遍。横条纹 组织较少独自运用，其作图原那么及方法均与纵条纹 相似，只是以不同组织横向配置而已。
二、方格组织 方格组织有两种状况：
物外表构成绉效应。
为了构成效果较好的绉组织，必需留意以下几点。
1.织物外表的经纬组织，不能有清楚的斜纹、条子或其他规 律出现。不同长度的经纬浮线配置得越复杂，越能掩盖其规 律性，那么织物外表起绉的效果就越好。因此，组织循环大 些，效果就会较好，但应留意尽量增加消费中的复杂水平， 如综页不宜过多，每页综的载荷应尽量相近。
柔和，手感柔软，有弹性。

织物结构学课件——4.2 联合组织

织物结构学课件——4.2 联合组织

Ｂ２重复２次；色纬排列为Ｂ２、Ａ２重复４次。
由此可知：模纹循环为１６。
织 物 结 构 学
织 2）小点模纹：
物
在织物的表面形成明显的有色小点模纹。
结
例：基础组织为平纹，色经的排列为Ｂ１、Ａ
构 ２、Ｂ１，
学
组织循环为２，色纱排列为４，故配色模纹循
环为４。
3）梯形模纹：
由纵条纹和横条纹联合而成，外观似台阶状。

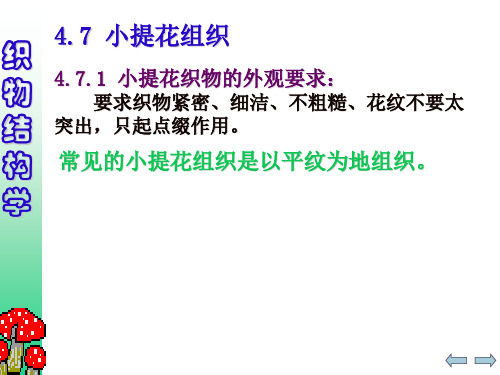

织 4.7 小提花组织 物 4.7.1 小提花织物的外观要求：
要求织物紧密、细洁、不粗糙、花纹不要太
结 突出，只起点缀作用。
构 常见的小提花组织是以平纹为地组织。
学
织 4.7.2 设计时的注意事项： 物 ａ、所设计的小花纹占用的综页数不能太多；
ｂ、起花部分的浮长线不宜太长，经浮长线以不
结 超过３个为好，最多不得超过５个。纬浮长线可 构 以较经浮长线略长些； 学 ｃ、起花部分的经纱与地纹的经纱的交织次数不
物 与织物组织相配合获得的色彩与组织复合效果， 结 称作配色模纹。 构 ｂ、色经循环：各种不同颜色的经纱，在织物中
的排列次序重复一次所需的最少经纱根数。
学 ｃ、色纬循环：各种不同颜色的纬纱，在织物中 的排列次序重复一次所需的最少纬纱根数。
ｄ、配色模纹示意图：将意匠纸分成四个区
织
物
Ⅰ 组织 Ⅲ 色经排列循环
织 物 结 构 学
（甲）
（乙）
织 物 结 构 学
（丙）
丙图即为所求
２、配色模纹的种类：
织
条形模纹、小点模纹、梯形模纹、犬牙模纹、
物 格子模纹
结 构 １）条形模纹
利用配色模纹在织物表面形成纵向或 横向的条
学 纹（见上例）。

织物组织与结构

织物组织与结构

第一节 平纹组织 一、平纹组织的组织参数及上机图 平纹组织是所有织物组织中最简单的一种。其组织参数为 Rj=Rw=2,Sj=Sw=+-1； 属同面组织。平纹组织可用分式来表示，其中分子表示经 组织点，分母表示纬组织点。习惯 称平纹组织为一上一下。
一般画组织图时，均以左下角第一根经纱和第一根纬纱相交的方格作为起始点。单起平纹、双 起平纹。习惯上均以经组织点作为起始点来平纹组织图。
织物组织与结构
1
第一章 织物与织物组织的概念 第一节 织物的形成及其组织表示方法 第二节 织物的上机图
第二章 三原组织 第一节 平纹组织 第二节 斜纹组织 第三节 缎纹组织 第四节 原组织的特性与比较
目录
第三章 变化组织 第一节 平纹变化组织 第二节 斜纹变化组织 第三节 缎纹变化组织 第四节 简单组织织物小样的设计与试织
第四章 联合组织 第一节 条格组织 第二节 绉组织 第三节 透空组织 第四节 蜂巢组织 第五节 凸条组织 第六节 平纹地小提花组织 第七节 色纱与组织的配合
第五章 重组织 第一节 重经组织 第二节 重纬组织
第六章 双层及多层组织 第一节 表、里接结双层及多层组织 第二节 表、里换层双层及多层组织
第七章 起毛起绒组织 第一节 纬起绒组织 第二节 毛巾组织
选择小的穿入数会使筘号增大，虽有利于经纱均匀分布。但会增加筘片与经纱间的摩擦而增加 断片。如选择大的穿入数，则筘号减少，经纱分布不匀，筘路明显。因此，在选用每筘穿入 数时；一般对经密大的织物，穿入数可取大些；色织布和直接销售的坯布，穿入数宜小些； 经过后处理的织物，穿入数可大些。但选其数值尽可能其组织循环经纱数或是组织循环经纱 数的约数或倍数。
（3）在用数字法表示穿综和穿筘方法中，空筘用“0”表示，如（3）可写成[12130]3入。

织物组织与结构

织物组织与结构

5.构成一个组织循环所需要的经纱根数称为组织循环经 纱数，用Rj表示；构成一个组织循环所需要的纬纱根数称 为组织循环纬纱数，用Rw表示。
6.在一个组织循环中，当其经组织点数等于纬组织点数 时称为同面组织，当其经组织点数多于纬组织点数时称为 经面组织，当其纬组织点数多于经组织点数里称为纬面组 织。组织循环有大小之别，其大小取决于组织循环纱线数 的多少。
原组织包括：平纹、斜纹和缎纹三种组织。因而称这三 种组织为三原组织，它是各种织物组织的基础。
在三原组织的织物中，在其他条件（纱线的性质、线密 度、密度）相同的情况下。由于组织循环中的每根纱线只 与另一系统纱线纱线交织一次，因而组织循环纱线数（R） 愈大，纱线交织间隔距离相对愈大，那么织物愈松软且不 紧密。
在织造经密较小的平纹织物里，可采用两页综的顺穿法； 一般织造中等密度的平纹织物，如市布，采用两页复列式 综页飞穿法；在织经密很大的平纹织物，如细布和府绸， 可采用两页四列式综页，或四页复列式综页用双踏盘织造。
二、平纹组织的应用
平纹组织的经纬纱每间隔一根纱线就进行一次交织，因 此纱线在织物中的交织最频繁，屈曲最多，能使织物挺括、 坚牢，因此在织物中应用最为广泛。如棉织物中的细布、 平布、粗布、府绸、帆布等；毛织物中的派力司、凡立 丁 、法兰绒等；化纤织物中的人造棉平布、涤棉细纺、 涤棉线绢；丝织物中的塔夫绸和麻织物中的夏布、麻布等 均为平纹组织的织物。
穿综的原则是：把浮沉交织规律相同的经纱一般穿入同 一页综片中，也可穿入不同综页（列）中，而不同交织规 律的经纱必须分穿在不同综页（列）内。穿综图至少画出 其不一个穿综循环。
现将常用的穿综方法分述于下。 1、顺穿法 这种方法是把一个组织循环中的各根经纱逐一地顺次穿 在每一页综片上，一个组织循环的经纱数（Rj）等于所需 的综片页数（Z）。此种方法的穿综循环经纱数（r）也与 Rj、Z相等，即Rj=Z=r。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

联合组织类织物
平纹地小提花织物局部放大
联合组织类织物
）
平纹地小提花织物（2）
联合组织类织物
平纹地小提花织物（3）
第七节 小提花组织
1. 小提花组织的基本特征
小提花组织是利用多臂机织造，在织物表面运用两种或两种以上织物 组织的变化，而形成各种小花纹的组织。
2. 小提花组织的分类
（1）平纹地小提花组织 （2）斜纹地小提花组织 （3）缎纹地小提花组织
第七节 小提花组织
3. 小提花组织的设计要点
（1）先在意匠纸上勾画出花样轮廓，然后填绘组织点 （2）综页数不能超过织机的最大容量 （3）起花部分的浮长线不要太长，经纱浮长以不超过3个组织点为宜，最 多可用5个组织点，纬浮长线可稍为长一些； （4）起花部分的经纱与平纹的交织次数，不要相差太大，否则，将增加 工艺上的麻烦； （5）每次开口的提综数应尽量均匀；可以采用省综法设计，用较少的综 页制织出花型较大、变化较多的花纹。 （6）因起花部分只起点缀作用，不是织物的主体，所以织物的密度， 一般与基础组织织物基本相同。
联合组织类织物
蜂巢组织织物（1）
蜂巢组织织织织物(2)
联合组织类织物
蜂巢组织织物局部放大
联合组织类织物
蜂巢组织织物（3）
第五章 机织物联合组织
JIZHIWU LIANHE ZUZHI
第七节 小提花组织
南通职业大学纺织服装学院
联合组织类织物
平纹地小提花组织织物（1）
4. 变化蜂巢组织设计
（2）山形变化蜂巢组织
将单个组织点菱形斜纹变成顶点相对且相隔一纬的上下两个山形斜纹，然 后在左右两侧填绘组织点。
4. 变化蜂巢组织设计
（3）复杂变化蜂巢组织 在单个组织点菱形斜纹的左斜线下方，隔一个纬组织点再作一条平行的左 斜纹线。然后再左右两侧对角区域内各成一个菱形区域。其经纬最长浮长等于 （R/2-1）。填绘时，经组织点与双斜纹线相连，而与单斜纹线相隔一个纬组织 点。
第五章 机织物联合组织
JIZHIWU LIANHE ZUZHI
第四节 蜂巢组织
南通职业大学纺织服装学院
第四节 蜂巢组织
1. 蜂巢组织的外观特征
此织物表面呈现规则的边高中低的四方形凹凸花纹，如图 2. 蜂巢组织的形成原理
织物的一个组织循环内，有紧组织（交织点多），也有松组织（交织点
少），两者逐渐过渡相间，交织点多的位置织物薄，浮长线长的位置织 物厚，从而形成凹凸效果。
第四节 蜂巢组织
3. 蜂巢组织的绘制方法 选择基础组织
确定完全组织大小 Rj = Rw = 2K - 2
填绘单个组织点的菱形斜纹
在相对两个三角内填 绘经组织点，要求填 绘的经组织点与菱形 斜纹之间相差一个组 织点
4. 变化蜂巢组织设计
（1）双斜纹法绘制蜂巢组织
在简单蜂巢基础上，再加一条平行的斜线，填绘组织点时只要与双斜线中 一条相连，另一条仍孔一个纬组织点即可。
第七节 小提花组织
4. 小提花组织绘制举例
第七节 小提花组织
4. 小提花组织绘制举例
5. 小提花组织的上机图
