机织物组织种类(一)三原组织三原组织是最简单的织物组织,它们是一切组织的基础,因此又称为基本组织。
1. 平纹组织平纹组织是三原组织中最简单的一种。
其经向、纬向组织数均为2,即Rj=Rw=2。
经、纬向飞数均为1,即Sj=Sw=1。
其交织规律用分式1/1来表示,读作“一上一下”。
平纹组织交织点最多,织物正反面基本相同。
棉织物中的市布、细布、府绸等,毛织物中的派力司、凡立丁、法兰绒等,丝织物中的电力纺、富春纺等均采用平纹组织织制。
2. 斜纹组织斜纹组织的特点是织物中一个系统的纱线浮长露在织物表面形成连续斜向纹路。
斜纹路由左下方指向右上方的称为右斜,由右下方指向左上方的称为左斜。
这种组织中,其经向、纬向组织循环数大于等于3,即Rj=Rw≥3。
经、纬向飞数均为1,即Sj=Sw=1。
其交织规律用分式表示,例如,2/1↗、2/1↖、1/2↗、1/2↖等。
分别读作“二上一下右斜”、“二上一下左斜”、“一上二下右斜”、“一上二下左斜”。
交织规律相同,但斜向不同,则是由于飞数正负不同的缘故。
斜纹组织的经纬交只点较平纹少,浮长较长,织物正反面不同。
棉织物中的卡其等,毛织物中的精纺单面华达呢,丝织物中的羽纱、美丽绸等均为斜纹组织织制。
3. 缎纹组织缎纹组织是原组织中最复杂的一种组织。
它的特点是相邻两根纱线上的相应组织点相距较远,因此,另一系统纱线的浮长覆盖于织物表面,形成明显的缎纹。
这种组织中,经向、纬向组织循环数大于等于5(6除外),即Rj=Rw≥5。
经、纬向飞数大于1、小于循环数1,且循环数和飞数互为质数。
其他交织规律也用分式表示,但分式上、下数字的含义与平纹、斜纹不同。
例如,5/2经面缎纹,读作“五枚二飞经面缎纹”,分式上面的5表示经、纬向组织循环数为5,分式下面的2表示经向飞数为2。
缎纹组织交织点最少,浮长最长,织物正反面有明显的区别,正面平滑,富有光泽,反面粗糙无光。
棉织物中的贡缎、毛织物中的贡呢、丝织物中的真丝缎、人造丝软缎等均用缎文组织织制。

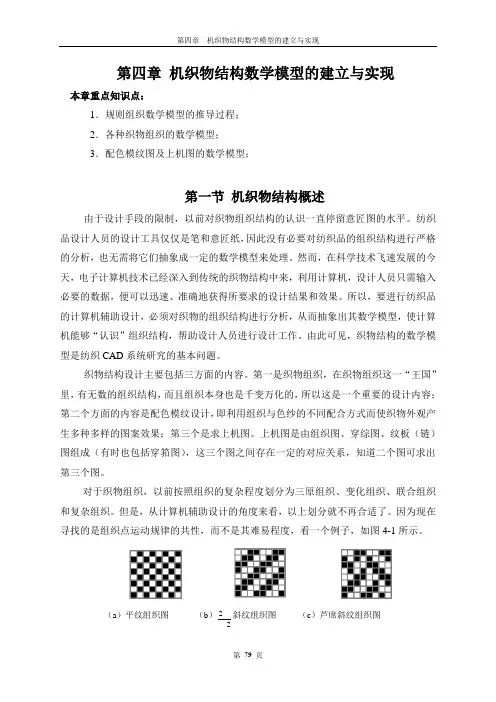

第四章 机织物结构数学模型的建立与实现本章重点知识点:1.规则组织数学模型的推导过程; 2.各种织物组织的数学模型; 3.配色模纹图及上机图的数学模型;第一节 机织物结构概述由于设计手段的限制,以前对织物组织结构的认识一直停留意匠图的水平。
纺织品设计人员的设计工具仅仅是笔和意匠纸,因此没有必要对纺织品的组织结构进行严格的分析,也无需将它们抽象成一定的数学模型来处理。
然而,在科学技术飞速发展的今天,电子计算机技术已经深入到传统的织物结构中来,利用计算机,设计人员只需输入必要的数据,便可以迅速、准确地获得所要求的设计结果和效果。
所以,要进行纺织品的计算机辅助设计,必须对织物的组织结构进行分析,从而抽象出其数学模型,使计算机能够“认识”组织结构,帮助设计人员进行设计工作。
由此可见,织物结构的数学模型是纺织CAD 系统研究的基本问题。
织物结构设计主要包括三方面的内容。
第一是织物组织,在织物组织这一“王国”里,有无数的组织结构,而且组织本身也是千变万化的,所以这是一个重要的设计内容;第二个方面的内容是配色模纹设计,即利用组织与色纱的不同配合方式而使织物外观产生多种多样的图案效果;第三个是求上机图。
上机图是由组织图、穿综图、纹板(链)图组成(有时也包括穿筘图),这三个图之间存在一定的对应关系,知道二个图可求出第三个图。
对于织物组织,以前按照组织的复杂程度划分为三原组织、变化组织、联合组织和复杂组织。
但是,从计算机辅助设计的角度来看,以上划分就不再合适了。
因为现在寻找的是组织点运动规律的共性,而不是其难易程度,看一个例子,如图4-1所示。
(a )平纹组织图 (b )22 斜纹组织图 (c )芦席斜纹组织图图4-1 组织点运动规律示意图图(b )为22 斜纹,按以前的划分应为加强斜纹,属于变化组织。
但是从数学角度来看,它与图(a )11 平纹没有根本不同只不过是组织点参数的值不一样,前者为2,后者为1。
它们在各自的完整循环中,保持了组织点运动规律不变,飞数不变,而且组织循环纱线数的计算方法也相同。

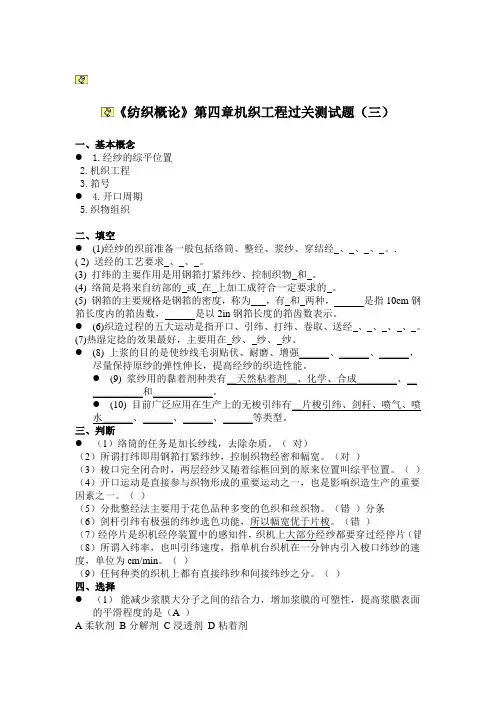

《纺织概论》第四章机织工程过关测试题(三)一、基本概念● 1.经纱的综平位置2.机织工程3.筘号● 4.开口周期5.织物组织二、填空●(1)经纱的织前准备一般包括络筒、整经、浆纱、穿结经、、、。
.( 2) 送经的工艺要求、、。
(3) 打纬的主要作用是用钢筘打紧纬纱、控制织物和。
(4) 络筒是将来自纺部的或在上加工成符合一定要求的。
(5) 钢筘的主要规格是钢筘的密度,称为,有和两种,是指10cm钢筘长度内的筘齿数,是以2in钢筘长度的筘齿数表示。
●(6)织造过程的五大运动是指开口、引纬、打纬、卷取、送经、、、、。
(7)热湿定捻的效果最好,主要用在纱、纱、纱。
●(8) 上浆的目的是使纱线毛羽贴伏、耐磨、增强___、___、___,尽量保持原纱的弹性伸长,提高经纱的织造性能。
●(9) 浆纱用的黏着剂种类有_天然粘着剂_、化学、合成____、______和______。
●(10) 目前广泛应用在生产上的无梭引纬有_片梭引纬、剑杆、喷气、喷水___、___、___、___等类型。
三、判断●(1)络筒的任务是加长纱线,去除杂质。
(对)(2)所谓打纬即用钢筘打紧纬纱,控制织物经密和幅宽。
(对)(3)梭口完全闭合时,两层经纱又随着综框回到的原来位置叫综平位置。
()(4)开口运动是直接参与织物形成的重要运动之一,也是影响织造生产的重要因素之一。
()(5)分批整经法主要用于花色品种多变的色织和丝织物。
(错)分条(6)剑杆引纬有极强的纬纱选色功能,所以幅宽优于片梭。
(错)(7)经停片是织机经停装置中的感知件,织机上大部分经纱都要穿过经停片(错)(8)所谓入纬率,也叫引纬速度,指单机台织机在一分钟内引入梭口纬纱的速度,单位为cm/min。
()(9)任何种类的织机上都有直接纬纱和间接纬纱之分。
()四、选择●(1)能减少浆膜大分子之间的结合力,增加浆膜的可塑性,提高浆膜表面的平滑程度的是(A )A柔软剂B分解剂C浸透剂D粘着剂●(2)纬纱准备不包括(D )。
