组合体的组成由基本几何体组成的形体称为组合体

【组织教学】清查人数，填写教学日志【复习导入】对照模型，引导学生观察，并从几何概念出发，说明任何复杂形状的零件都可以看成是由一些基本几何体的组合体或“演变”而成的。

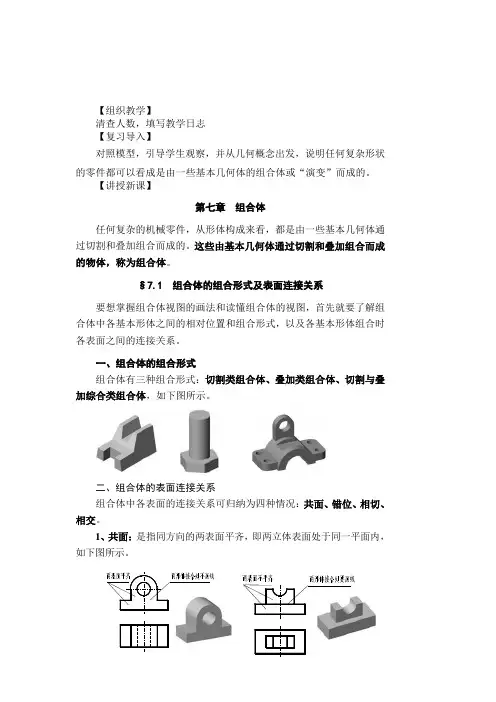

【讲授新课】第七章组合体任何复杂的机械零件，从形体构成来看，都是由一些基本几何体通过切割和叠加组合而成的。

这些由基本几何体通过切割和叠加组合而成的物体，称为组合体。

§7.1 组合体的组合形式及表面连接关系要想掌握组合体视图的画法和读懂组合体的视图，首先就要了解组合体中各基本形体之间的相对位置和组合形式，以及各基本形体组合时各表面之间的连接关系。

一、组合体的组合形式组合体有三种组合形式：切割类组合体、叠加类组合体、切割与叠加综合类组合体，如下图所示。

二、组合体的表面连接关系组合体中各表面的连接关系可归纳为四种情况：共面、错位、相切、相交。

1、共面：是指同方向的两表面平齐，即两立体表面处于同一平面内，如下图所示。

2、错位：是指同方向的两表面不平齐，即两表面不在同一平面内，如上图所示。

3、相切：是指相邻两表面（平面与曲面或曲面与曲面）光滑过渡，如下图所示。

4、相交：是指相邻两表面之间在相交处产生交线（截交线或相贯线），如上图所示。

三、举例例1：根据立体图画出三视图。

画图步骤：1、形体分析。

2、画图。

3、整理、加粗。

【课堂小结】组合体各形体之间的表面连接关系的几种形式。

【布置作业】1、习题集P2、预习下一章节【组织教学】清查人数，填写教学日志【复习导入】1、组合体的组合形式有哪几种？2、组合体各形体之间的表面连接关系有哪些？【讲授新课】§7.2 组合体三视图的画法复杂的组合体可看作是若干基本形体经切割和叠加组合而成的，因此，画组合体的三视图，实际就是把各基本体按一定的位置关系组合起来。

如下图所示，支架就可以看成是由底板、圆筒、凸台、耳板、肋板按一定的位置关系组合起来的。

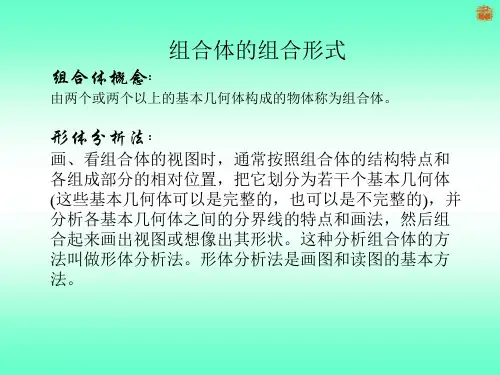

一、形体分析法形体分析法就是假想将空间物体分解为几个简单的形体，再对各组成部分的形状和相对位置进行分析，并加以综合，从而形成整体认识的一种分析方法。

第6章组合体由两个或两个以上的基本体组成的类似机件的形体称为组合体。

本章着重研究组合体视图的画法、看图方法和尺寸标注，为今后学习零件图奠定基础。

6.1组合体的形体分析和组合形式6.1.1 组合体的形体分析任何复杂的物体都可以看成是由若干个基本几何体组合而成。

这些基本体可以是完整的，也可以是经过钻孔、切槽等加工。

如图6-1a所示的支座，可看成由圆筒、底板、肋板、耳板和凸台组合而成，如图6-1b所示。

在绘制组合体视图时，应首先将组合体分解成若干简单的基本体，并按各部分的位置关系和组合形式画出各基本几何体的投影，综合起来，即得到整个组合体视图。

这种假想把复杂的组合体分解成若干个基本形体，分析它们的形状、组合形式、相对位置和表面连接关系，使复杂问题简单化的思维方法称为形体分析法。

它是组合体的画图、尺寸标注和看图的基本方法。

a）图6-1b支座的形体分析圆筒肋板底板凸台耳板a）直观图b ）分解图6.1.2组合体的组合形式及表面连接关系1.组合体的组合形式组合体可分为叠加和切割两种基本组合形式，或者是两种组合形式的综合。

叠加是将各基本体以平面接触相互堆积、叠加后形成的组合形体，如图6-2a 所示。

切割是在基本体上进行切块、挖槽、穿孔等切割后形成的组合体，如图6-2b所示。

图6-2c所示的组合体则是叠加和切割二种形式的综合。

a） b ） c ）图6-2 组合体的组合形式a）叠加式组合体 b ）切割式组合体 c ）综合式组合体2.组合体的表面连接关系组合体表面连接关系有平齐、相交和相切三种形式。

弄清组合体表面连接关系，对画图和看图都很重要。

(1)当组合体中两基本体的表面平齐 (共面)时，在视图中不应画出分界线，如图6-3所示。

6.2组合体视图的画法画组合体的视图时， 首先要运用形体分析法将组合体合理地分解为若干个基本形体， 并按照各基本形体的形状、组合形式、形体间的相对位置和表面连接关系，逐步地进行作图。

下面结合实例，介绍组合体视图的画法。

制图员三级理论知识测试题+答案一、单选题（共70题，每题1分，共70分）1、用平行投影法沿物体不平行于直角坐标平面的方向，投影到( )上所得到的投影称为轴测投影。

A、平行投影面B、多个投影面C、轴测投影面D、中心投影面正确答案：C2、当直线倾斜于投影面时，直线在该投影面上的投影( )。

A、积聚成一个点B、反映实长C、为一条直线，长度变短D、为一条直线，长度可能变短,也可能变长正确答案：C3、单个圆柱齿轮的齿顶圆和齿顶线用( )绘制。

A、粗实线B、粗点画线C、细实线D、细点画线正确答案：A4、局部视图的( )一般是用波浪线表示。

A、边界B、断裂边界线C、轮廓线D、剖面线正确答案：B5、基准是标注尺寸的( )。

A、起点B、范围C、方向D、起止点正确答案：A6、当机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面时，可将这些结构( )画出。

A、平移到剖切平面上B、旋转到剖切平面上C、按外形D、直接投影正确答案：B7、当图形中只有一个视口时，【重生成】的功能与( )相同。

A、重画B、窗口缩放C、全部重生成D、实时平移正确答案：C8、哪种坐标输入法需要用@符号( )。

A、极坐标B、笛卡尔坐标C、相对坐标D、绝对坐标正确答案：C9、国标规定，外螺纹的大径应画( )。

A、虚线B、粗实线C、点划线D、细实线正确答案：B10、圆柱齿轮的分度圆和分度线均用( )绘制。

A、粗点画线B、细点画线C、粗实线D、细实线正确答案：B11、在斜轴测投影中，投影线与( )是倾斜的。

A、轴测投影面B、坐标轴C、画面D、物体正确答案：A12、关于遵守职业纪律的说法，不正确的是( )。

A、可以确保工作质量B、可以保证工作时间C、可以提高工作效率D、可以提高产品质量正确答案：D13、正等轴测图按轴向简化系数画图，当一个轴的轴向变形率扩大了n 倍，其余两个轴的变形率扩大了( )倍。

A、0.82B、1.5C、nD、1.22正确答案：C14、轴测剖视图是假想用两个互相( )的剖切平面将物体剖开然后画轴测剖视图。

组合体的视图和尺寸任何复杂的机器零件，从形体角度来看，都是由一些简单的棱柱、棱锥、圆柱、圆锥、球、圆环等基本几何体通过一定的构形方式形成的。

在本课程中，把由基本几何体通过叠加、挖切等形式组合起来的形体统称组合体。

学习组合体的表达方式是向实际工程物体表达过渡的基础。

组合体的构形及分析方法一、组合体的组成方式形体间的组合形式有叠加与挖切两种方式。

叠加：实形体和实形体进行组合。

挖切：从实形体中挖去一个实形体，被挖去的部分就形成空腔或孔洞（称为空形体）；或者是在实形体上切去一部分实形体，使被切的实形体成为不完整的基本几何形体。

注意：①由于实际的机器零件形状有时较复杂，单一的叠加或挖切式组合体较为少见，更多的是综合叠加和挖切而形成的组合体。

(a)叠加 (b)挖切叠加挖切组合②分解组合体时，分解过程并非唯一和固定的。

尽管分析的中间过程各不相同，但其最终结果都是相同的，如图所示。

(a) ( b)③对一些常见的简单组合体，可以直接把它们作为构成组合体的形体，不必再作过细的分解，如图所示。

二、组合体中相邻形体表面的连接关系形体经叠加、挖切组合后，形体邻接表面间可能产生共面、相切和相交三种特殊位置。

1.共面。

在共面处，两形体邻接表面不应有分界线。

共面不共面2.相交。

邻接表面之间一定产生交线。

相交3.相切。

相切处不画线。

仅当切线恰好与回转面的某个方向的转向线重合时，才画出与其重合的切线的投影。

相切画出切线投影两形体叠加在一起，可理解为两个形体通过贴合，部分融为一体，此时贴合部分不再画原形体轮廓线，如图所示。

贴合面画法三、形体分析法形体分析法是假想把组合体分解为若干个基本几何形体或简单形体，并确定各形体间的组合形式和形体邻接表面间的相互位置的方法，如图所示。
