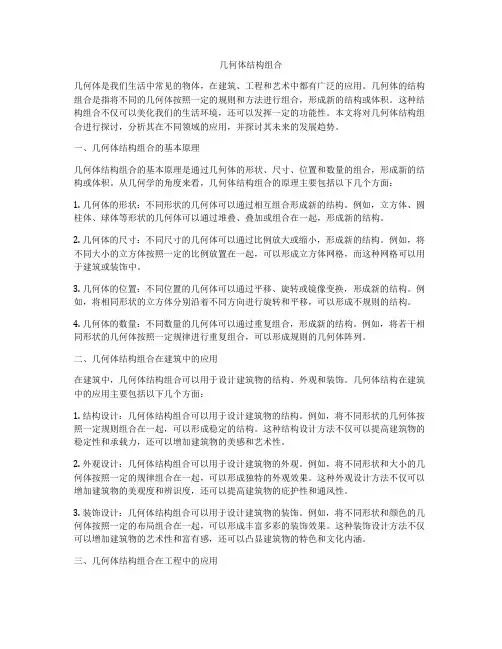

几何体结构组合几何体是我们生活中常见的物体,在建筑、工程和艺术中都有广泛的应用。
几何体的结构组合是指将不同的几何体按照一定的规则和方法进行组合,形成新的结构或体积。
这种结构组合不仅可以美化我们的生活环境,还可以发挥一定的功能性。
本文将对几何体结构组合进行探讨,分析其在不同领域的应用,并探讨其未来的发展趋势。
一、几何体结构组合的基本原理几何体结构组合的基本原理是通过几何体的形状、尺寸、位置和数量的组合,形成新的结构或体积。
从几何学的角度来看,几何体结构组合的原理主要包括以下几个方面:1. 几何体的形状:不同形状的几何体可以通过相互组合形成新的结构。
例如,立方体、圆柱体、球体等形状的几何体可以通过堆叠、叠加或组合在一起,形成新的结构。
2. 几何体的尺寸:不同尺寸的几何体可以通过比例放大或缩小,形成新的结构。
例如,将不同大小的立方体按照一定的比例放置在一起,可以形成立方体网格,而这种网格可以用于建筑或装饰中。
3. 几何体的位置:不同位置的几何体可以通过平移、旋转或镜像变换,形成新的结构。
例如,将相同形状的立方体分别沿着不同方向进行旋转和平移,可以形成不规则的结构。
4. 几何体的数量:不同数量的几何体可以通过重复组合,形成新的结构。
例如,将若干相同形状的几何体按照一定规律进行重复组合,可以形成规则的几何体阵列。
二、几何体结构组合在建筑中的应用在建筑中,几何体结构组合可以用于设计建筑物的结构、外观和装饰。
几何体结构在建筑中的应用主要包括以下几个方面:1. 结构设计:几何体结构组合可以用于设计建筑物的结构。
例如,将不同形状的几何体按照一定规则组合在一起,可以形成稳定的结构。
这种结构设计方法不仅可以提高建筑物的稳定性和承载力,还可以增加建筑物的美感和艺术性。
2. 外观设计:几何体结构组合可以用于设计建筑物的外观。
例如,将不同形状和大小的几何体按照一定的规律组合在一起,可以形成独特的外观效果。
这种外观设计方法不仅可以增加建筑物的美观度和辨识度,还可以提高建筑物的庇护性和通风性。

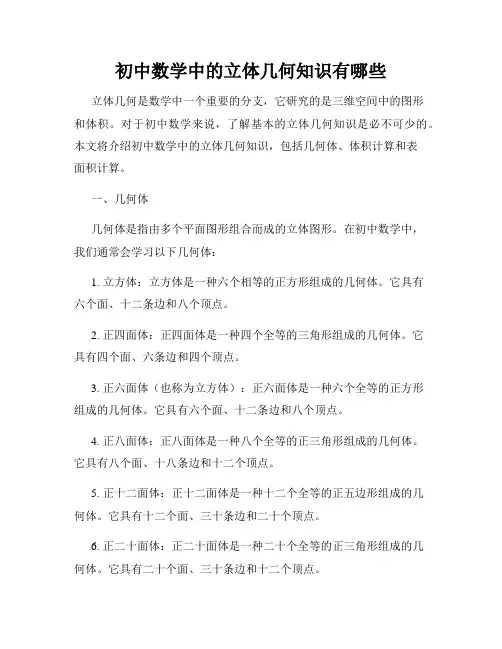

初中数学中的立体几何知识有哪些立体几何是数学中一个重要的分支,它研究的是三维空间中的图形和体积。
对于初中数学来说,了解基本的立体几何知识是必不可少的。
本文将介绍初中数学中的立体几何知识,包括几何体、体积计算和表面积计算。
一、几何体几何体是指由多个平面图形组合而成的立体图形。
在初中数学中,我们通常会学习以下几何体:1. 立方体:立方体是一种六个相等的正方形组成的几何体。
它具有六个面、十二条边和八个顶点。
2. 正四面体:正四面体是一种四个全等的三角形组成的几何体。
它具有四个面、六条边和四个顶点。
3. 正六面体(也称为立方体):正六面体是一种六个全等的正方形组成的几何体。
它具有六个面、十二条边和八个顶点。
4. 正八面体:正八面体是一种八个全等的正三角形组成的几何体。
它具有八个面、十八条边和十二个顶点。
5. 正十二面体:正十二面体是一种十二个全等的正五边形组成的几何体。
它具有十二个面、三十条边和二十个顶点。
6. 正二十面体:正二十面体是一种二十个全等的正三角形组成的几何体。
它具有二十个面、三十条边和十二个顶点。
7. 圆锥体:圆锥体是由一个圆和一个尖点组成的几何体。
它具有一个底面、一条侧面和一个顶点。
8. 圆柱体:圆柱体是由两个平行的圆和一个连接它们的曲面组成的几何体。
它具有两个底面、一个侧面和两个侧面。
二、体积计算体积是指立体图形所占据的三维空间。
在初中数学中,我们需要学习如何计算常见几何体的体积。
1. 立方体的体积计算:立方体的体积可以通过边长的立方来计算,即体积等于边长的立方。
2. 正四面体的体积计算:正四面体的体积可以通过底面积乘以高再除以三来计算,即体积等于底面积乘以高除以三。
3. 圆锥体的体积计算:圆锥体的体积可以通过底面积乘以高再除以三来计算,即体积等于底面积乘以高除以三。
4. 圆柱体的体积计算:圆柱体的体积可以通过底面积乘以高来计算,即体积等于底面积乘以高。
三、表面积计算表面积是指立体图形所有表面的总面积。
第一章 空间几何体知识点归纳1、空间几何体的结构:空间几何体分为多面体和旋转体和简单组合体⑴常见的多面体有:棱柱、棱锥、棱台;常见的旋转体有:圆柱、圆锥、圆台、球。
简单组合体的构成形式:⑵棱柱:有两个面互相平行,其余各面都是四边形,并且每相邻两个四边形的公共边都互相平行,由这些面所围成的多面体叫做棱柱。
⑶棱台:用一个平行于棱锥底面的平面去截棱锥,底面与截面之间的部分,这样的多面体叫做棱台。
1、空间几何体的三视图和直观图投影:中心投影 平行投影(1)定义:几何体的正视图、侧视图和俯视图统称为几何体的三视图。
(2)三视图中反应的长、宽、高的特点:“长对正”,“高平齐”,“宽相等”2、空间几何体的直观图(表示空间图形的平面图). 观察者站在某一点观察几何体,画出的图形.3、斜二测画法的基本步骤:①建立适当直角坐标系xOy (尽可能使更多的点在坐标轴上)②建立斜坐标系'''x O y ∠,使'''x O y ∠=450(或1350),注意它们确定的平面表示水平平面;③画对应图形,在已知图形平行于X 轴的线段,在直观图中画成平行于X ‘轴,且长度保持不变;在已知图形平行于Y 轴的线段,在直观图中画成平行于Y ‘轴,且长度变为原来的一半;4、空间几何体的表面积与体积⑴圆柱侧面积;l r S ⋅⋅=π2侧面⑵圆锥侧面积:l r S ⋅⋅=π侧面 ⑶圆台侧面积:()S r R l π=+侧面⑷体积公式:h S V ⋅=柱体;h S V ⋅=31锥体; ()13V h S S =+下台体上⑸球的表面积和体积:32344R V R S ππ==球球,.一般地,面积比等于相似比的平方,体积比等于相似比的立方。
第二章 点、直线、平面之间的位置关系及其论证1,,A l B ll A B ααα∈∈⎧⇒⊂⎨∈∈⎩ 公理1的作用:判断直线是否在平面内2、公理2:过不在一条直线上的三点,有且只有一个平面。
第五章-组合体的投影第5章组合体的投影5.1 组合体投影图的绘制组合体是由若干个基本几何体组合而成的。
常见的基本几何体是棱柱、棱锥、圆柱、圆锥、球等。
用正投影原理绘制组合体的投影图称为正投影图。
在正投影图中把正投影图称为“投影图”。
在三面投影体系中,V面投影通称正面投影图(或称正立面图),H面投影通称水平投影图(或称平面图),W面投影通称侧面投影图(或称侧立面图),合称“三投影图”。
表达组合体一般情况下是画三投影图。
从投影的角度讲,三投影图已能唯一的确定形体。
当形体比较简单时,只画三投影图中的两个就够了;个别情况与尺寸相配合,仅画一个投影图也能表达形体。
当形体比较复杂或形状特殊时,画投影图难于把形体表达清楚,可选用其他的投影图来表达形体,可见以后章节论述,本章主要是指三投影图,它是表达组合体的基础。
5.1.1 组合体的分类组合体的组合方式可以是叠加、相贯、相切、切割等多种形式。
(1)叠加式:把组合体看成由若干个基本形体叠加而成,如图5-1(a)所示。
(2)切割式:组合体是由一个大的基本形体经过若干次切割而成,如图5-1(b)所示。
(3)混合式:把组合体看成既有叠加又有切割所组成,如图5-1(c)所示。
(a)叠加式组合体(b)切割式组合体(c)混合式组合体图5-1 组合方式组合体的表面连接关系:所谓连接关系,就是指基本形体组合成组合体时,各基本形体表面间真实的相互关系。
组合体的表面连接关系主要有:两表面相互平齐、相切、相交和不平齐,如图5-2所示。
(a)表面平齐(b)表面相切(c)表面相交(d)表面不平齐图5-2 形体表面的几种连接关系组合体是由基本形体组合而成的,所以基本形体之间除表面连接关系以外,还有相互之间的位置关系。
图5-3所示为叠加式组合体组合过程中的几种位置关系。
(a)1号形体在2号形体的上方中部(b)1号形体在2号形体的左后上方(c)1号形体在2号形体的右后上方图5-3 基本形体的几种位置关系5.1.2 形体分析法形体分析法:对组合体中基本形体的组合方式、表面连接关系及相互位置等进行分析,弄清各部分的形状特征,这种分析过程称为形体分析。
【组织教学】清查人数,填写教学日志【复习导入】对照模型,引导学生观察,并从几何概念出发,说明任何复杂形状的零件都可以看成是由一些基本几何体的组合体或“演变”而成的。
【讲授新课】第七章组合体任何复杂的机械零件,从形体构成来看,都是由一些基本几何体通过切割和叠加组合而成的。
这些由基本几何体通过切割和叠加组合而成的物体,称为组合体。
§7.1 组合体的组合形式及表面连接关系要想掌握组合体视图的画法和读懂组合体的视图,首先就要了解组合体中各基本形体之间的相对位置和组合形式,以及各基本形体组合时各表面之间的连接关系。
一、组合体的组合形式组合体有三种组合形式:切割类组合体、叠加类组合体、切割与叠加综合类组合体,如下图所示。
二、组合体的表面连接关系组合体中各表面的连接关系可归纳为四种情况:共面、错位、相切、相交。
1、共面:是指同方向的两表面平齐,即两立体表面处于同一平面内,如下图所示。
2、错位:是指同方向的两表面不平齐,即两表面不在同一平面内,如上图所示。
3、相切:是指相邻两表面(平面与曲面或曲面与曲面)光滑过渡,如下图所示。
4、相交:是指相邻两表面之间在相交处产生交线(截交线或相贯线),如上图所示。
三、举例例1:根据立体图画出三视图。
画图步骤:1、形体分析。
2、画图。
3、整理、加粗。
【课堂小结】组合体各形体之间的表面连接关系的几种形式。
【布置作业】1、习题集P2、预习下一章节【组织教学】清查人数,填写教学日志【复习导入】1、组合体的组合形式有哪几种?2、组合体各形体之间的表面连接关系有哪些?【讲授新课】§7.2 组合体三视图的画法复杂的组合体可看作是若干基本形体经切割和叠加组合而成的,因此,画组合体的三视图,实际就是把各基本体按一定的位置关系组合起来。
如下图所示,支架就可以看成是由底板、圆筒、凸台、耳板、肋板按一定的位置关系组合起来的。
一、形体分析法形体分析法就是假想将空间物体分解为几个简单的形体,再对各组成部分的形状和相对位置进行分析,并加以综合,从而形成整体认识的一种分析方法。
几何体结构素描

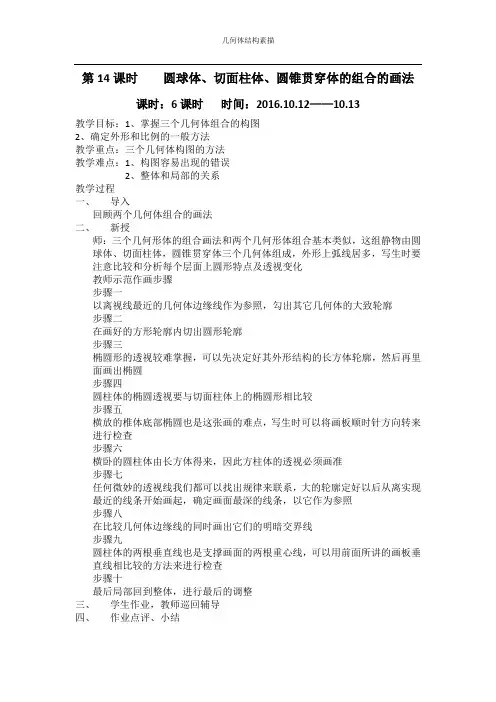

第14课时圆球体、切面柱体、圆锥贯穿体的组合的画法课时:6课时时间:2016.10.12——10.13
教学目标:1、掌握三个几何体组合的构图
2、确定外形和比例的一般方法
教学重点:三个几何体构图的方法
教学难点:1、构图容易出现的错误
2、整体和局部的关系
教学过程
一、导入
回顾两个几何体组合的画法
二、新授
师:三个几何形体的组合画法和两个几何形体组合基本类似,这组静物由圆球体、切面柱体,圆锥贯穿体三个几何体组成,外形上弧线居多,写生时要注意比较和分析每个层面上圆形特点及透视变化
教师示范作画步骤
步骤一
以离视线最近的几何体边缘线作为参照,勾出其它几何体的大致轮廓
步骤二
在画好的方形轮廓内切出圆形轮廓
步骤三
椭圆形的透视较难掌握,可以先决定好其外形结构的长方体轮廓,然后再里面画出椭圆
步骤四
圆柱体的椭圆透视要与切面柱体上的椭圆形相比较
步骤五
横放的椎体底部椭圆也是这张画的难点,写生时可以将画板顺时针方向转来进行检查
步骤六
横卧的圆柱体由长方体得来,因此方柱体的透视必须画准
步骤七
任何微妙的透视线我们都可以找出规律来联系,大的轮廓定好以后从离实现最近的线条开始画起,确定画面最深的线条,以它作为参照
步骤八
在比较几何体边缘线的同时画出它们的明暗交界线
步骤九
圆柱体的两根垂直线也是支撑画面的两根重心线,可以用前面所讲的画板垂直线相比较的方法来进行检查
步骤十
最后局部回到整体,进行最后的调整
三、学生作业,教师巡回辅导
四、作业点评、小结。

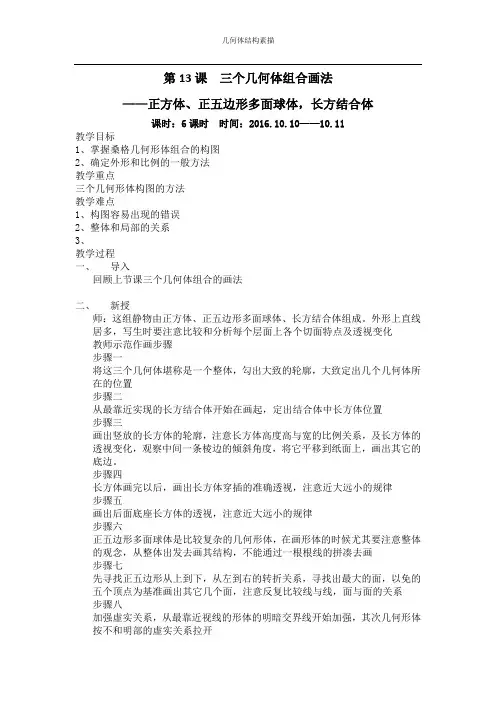

第13课三个几何体组合画法——正方体、正五边形多面球体,长方结合体课时:6课时时间:2016.10.10——10.11教学目标1、掌握桑格几何形体组合的构图2、确定外形和比例的一般方法教学重点三个几何形体构图的方法教学难点1、构图容易出现的错误2、整体和局部的关系3、教学过程一、导入回顾上节课三个几何体组合的画法二、新授师:这组静物由正方体、正五边形多面球体、长方结合体组成。
外形上直线居多,写生时要注意比较和分析每个层面上各个切面特点及透视变化教师示范作画步骤步骤一将这三个几何体堪称是一个整体,勾出大致的轮廓,大致定出几个几何体所在的位置步骤二从最靠近实现的长方结合体开始在画起,定出结合体中长方体位置步骤三画出竖放的长方体的轮廓,注意长方体高度高与宽的比例关系,及长方体的透视变化,观察中间一条棱边的倾斜角度,将它平移到纸面上,画出其它的底边。
步骤四长方体画完以后,画出长方体穿插的准确透视,注意近大远小的规律步骤五画出后面底座长方体的透视,注意近大远小的规律步骤六正五边形多面球体是比较复杂的几何形体,在画形体的时候尤其要注意整体的观念,从整体出发去画其结构,不能通过一根根线的拼凑去画步骤七先寻找正五边形从上到下,从左到右的转折关系,寻找出最大的面,以免的五个顶点为基准画出其它几个面,注意反复比较线与线,面与面的关系步骤八加强虚实关系,从最靠近视线的形体的明暗交界线开始加强,其次几何形体按不和明部的虚实关系拉开三、学生作业,教师巡回辅导四、作业点评,互评五、小结六、布置课外作业。

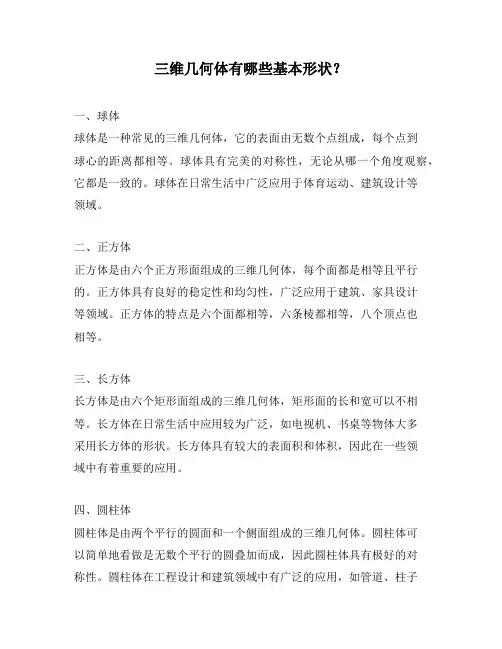

三维几何体有哪些基本形状?一、球体球体是一种常见的三维几何体,它的表面由无数个点组成,每个点到球心的距离都相等。
球体具有完美的对称性,无论从哪一个角度观察,它都是一致的。
球体在日常生活中广泛应用于体育运动、建筑设计等领域。
二、正方体正方体是由六个正方形面组成的三维几何体,每个面都是相等且平行的。
正方体具有良好的稳定性和均匀性,广泛应用于建筑、家具设计等领域。
正方体的特点是六个面都相等,六条棱都相等,八个顶点也相等。
三、长方体长方体是由六个矩形面组成的三维几何体,矩形面的长和宽可以不相等。
长方体在日常生活中应用较为广泛,如电视机、书桌等物体大多采用长方体的形状。
长方体具有较大的表面积和体积,因此在一些领域中有着重要的应用。
四、圆柱体圆柱体是由两个平行的圆面和一个侧面组成的三维几何体。
圆柱体可以简单地看做是无数个平行的圆叠加而成,因此圆柱体具有极好的对称性。
圆柱体在工程设计和建筑领域中有广泛的应用,如管道、柱子等。
五、圆锥体圆锥体是由一个圆面和一个侧面组成的三维几何体,圆锥体的侧面由一个圆周和一个顶点组成。
圆锥体通常具有锥形的外形,因此在工程设计和建筑领域中常用于锥形灯罩、路障等物体的设计。
六、棱锥体棱锥体是由一个多边形的底面和一个顶点与底面上的每个顶点连接而成的三维几何体,底面可以是任意的多边形。
棱锥体在建筑设计和艺术创作中有着重要的应用,如金字塔就是一种典型的棱锥体。
七、棱柱体棱柱体是由两个平行的多边形面和多个连接底面顶点与上底面对应顶点的棱组成的三维几何体。
棱柱体常用于建筑设计、装饰品制作等领域,具有较好的稳定性和结构均衡性。
总结:三维几何体是我们日常生活中不可或缺的一部分,它们不仅在建筑设计、工程制造等领域中起到重要的作用,还拓展了我们对空间的认识。
无论是球体、正方体还是长方体、圆柱体、圆锥体、棱锥体以及棱柱体,它们都具备各自独特的特点和应用场景。
通过对它们的了解和认识,我们可以更好地掌握空间几何知识,为日后的学习和实践提供更丰富的基础。
组合体的组合类型
组合体的组合形式有叠加式、切割式和综合式三种基本形式。
1、叠加式
叠加类组合体是由基本几何体叠加而成,按照形体表面接触方式的不同,又可分为相接、相切、相贯三种。
叠加式组合体由两个或两个以上的基本体叠加而形成的。
形体共面时,中间的线消失;多一条线必定多一个面;形体中看不见的线用虚线表示。
2、切割式
切割类组合体可以看成是在基本几何体上进行切割、钻孔、挖槽等所形成的形体。
绘图时,被切割的轮廓线必须画出来。
3、综合式
常见的组合体大多是综合式组合体,既有叠加又有切割。
扩展资料:
采用几个视图表示组合体,应根据不同需要来确定。
从学习投影规律出发,本章主要学习组合体的主视图、俯视图、左视图这三个视图的画图和看图。
主视图、俯视图和左视图就是画法几何学的正面投影、水平投影和侧面投影。
三视图和三面投影的几何实质是相同的,画法几何学的基本原理和方法在机械制图中都是适用的.在三视图中,主、俯视图都反映机件的长度,主、左视图都反映机件的高度,俯、左视图都反映机件的宽度。
组合体的计算公式
组合体是由多个基本几何体组合而成的立体图形,如长方体、正方体、圆柱体、圆锥体、球体等。
组合体的计算公式包括以下几种: 1. 长方体的体积公式:V = l × w × h,其中 l、w、h 分别为长方体的长、宽、高。
2. 正方体的体积公式:V = a,其中 a 为正方体的边长。
3. 圆柱体的体积公式:V = πrh,其中 r 为圆柱体的底面半径,
h 为圆柱体的高。
4. 圆锥体的体积公式:V = 1/3πrh,其中 r 为圆锥体的底面半径,h 为圆锥体的高。
5. 球体的体积公式:V = 4/3πr,其中 r 为球体的半径。
组合体的表面积公式也可以根据其构成的基本几何体来进行计算。
例如,长方体的表面积公式为 S = 2lw + 2lh + 2wh,球体的表面积公式为 S = 4πr 等等。
在实际应用中,组合体的计算公式能够帮助我们准确地计算出其体积、表面积等重要参数,为工程设计、物理实验等领域提供了重要的数学基础。
