最新机械识图期末试卷

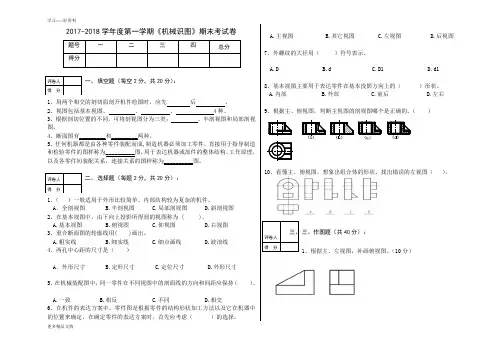

学习-----好资料更多精品文档2017-2018学年度第一学期《机械识图》期末考试卷一、 填空题（每空2分，共20分）：1、用两个相交的剖切面剖开机件绘图时，应先 后 。

2、视图包括基本视图、 、、 4种。

3、根据剖切位置的不同，可将剖视图分为三类： 、半剖视图和局部剖视图。

4、断面图有_________和_________两种。

5、任何机器都是由各种零件装配而成,制造机器必须加工零件，直接用于指导制造和检验零件的图样称为__________图，用于表达机器或部件的整体结构、工作原理，以及各零件间装配关系，连接关系的图样称为__________图。

二、 选择题（每题2分，共20分）：1、（ ）一般适用于外形比较简单、内部结构较为复杂的机件。

A ．全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图2、在基本视图中，由下向上投影所得到的视图称为 ( )。

A.基本视图 B.俯视图 C.仰视图 D.右视图3、重合断面图的轮廓线用( )画出。

A.粗实线B.细实线C.细点画线D.波浪线4、两孔中心距的尺寸是（ ）A ．外形尺寸 B.定形尺寸 C.定位尺寸 D.外形尺寸 5、在机械装配图中，同一零件在不同视图中的剖面线的方向和间距应保持（ ）。

A.一致B.相反C.不同D.相交 6、在机件的表达方案中，零件图是根据零件的结构形状加工方法以及它在机器中的位置来确定，在确定零件的表达方案时，首先应考虑（ ）的选择。

后视图 左右 ））。

三、 三、作图题（共40分）： 1、根据主、左视图，补画俯视图。

评卷人分学习-----好资料更多精品文档2、 根据主、俯视图，补画左视图。

(共10分)3、补画螺栓连接图中所缺的线。

(共10分)4、将主视图改画成全剖视图。

(共10分)四、 识图题（每空1分，共20分）：看懂主轴零件图，并回答下列问题：学习-----好资料更多精品文档1、 该零件图所采用的比例为________，其含义是 。

机械识图期末试题及答案一、选择题（每题2分，共20分）1. 下列哪个视图不是机械制图中常用的基本视图？A. 正视图B. 侧视图C. 俯视图D. 斜视图2. 在机械制图中，尺寸线通常使用哪种线型表示？A. 实线B. 虚线C. 点画线D. 双点画线3. 第三角投影法中，左视图位于视图布局的哪个位置？A. 右上角B. 右下角C. 左下角D. 左上角4. 下列哪个符号用于表示螺纹？A. ∅B. ⊥C. MD. φ5. 在机械图纸中，表面粗糙度的标注通常使用哪种符号？A. △B. ∽C. RaD. Φ6. 机械零件图中，中心孔的标注通常使用哪种符号？A. HB. AC. OD. M7. 下列哪个选项不是尺寸标注中的要素？A. 尺寸线B. 尺寸数字C. 尺寸公差D. 材料说明8. 在机械制图中，剖面线通常用于表示什么？A. 外形轮廓B. 内部结构C. 视图方向D. 尺寸标注9. 下列哪个选项是正确的比例表示？A. 3:1B. 1:2C. 2:1D. 1:310. 在机械制图中，局部视图的作用是什么？A. 显示整体外形B. 显示局部细节C. 显示尺寸标注D. 显示比例关系二、填空题（每题2分，共20分）11. 在机械制图中，________是用来表示物体在空间中的位置和形状的图。

（答案：视图）12. 第三角投影法中，主视图通常位于图纸的________。

（答案：左下角）13. 机械图纸中的尺寸公差表示了零件的________和________之间的允许差异。

（答案：实际尺寸，基本尺寸）14. 螺纹的标注中，M10×1表示螺纹的公称直径是________mm，螺距是________mm。

（答案：10，1）15. 在机械制图中，________是用来表示零件的表面特征的。

（答案：表面粗糙度）16. 机械图纸中的技术要求通常包括________、________、热处理等。

（答案：尺寸公差，几何公差）17. 剖视图和剖面图的主要区别在于________是用来显示物体内部结构的视图。

新版精选《机械制图》期末完整考试题库388题（含答案）2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右二、填空题9．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件10．断面图的类型分为移出断面图和重合断面图两种.11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.14．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.15．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．允许尺寸变化的两个值称为极限尺寸.18．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.19．为了改善金属材料的力学性能(如强度,硬度,弹性等),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.28．标准梯形螺纹的牙型角为30度.29．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.30．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.31．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.32．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.36．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.37．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.。

2020年《机械制图》期末考试388题【含答案】5．管螺纹的代号是（ C ）A. BB.TrC.GD. M6．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d17．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右9．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；二、填空题10．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角. 11．剖视图可分为全剖视图,半剖视图和局部剖视图.12．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.13．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.14．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.15．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.16．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.17．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.18．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.19．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.20．允许尺寸的变动量称为尺寸公差.21．允许尺寸变化的两个值称为极限尺寸.22．一个尺寸的组成要素包括: 尺寸界线, 尺寸线和数字.23．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.24．对于回转体来说,通常只要注出径向尺寸和轴向尺寸.25．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.26．轴一般用来支承传动零件并传递动力.27．套一般是装在轴上,起轴向定位,传动或联接等作用.28．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.29．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.30．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.。
