中职《机械识图题库》3、识图题

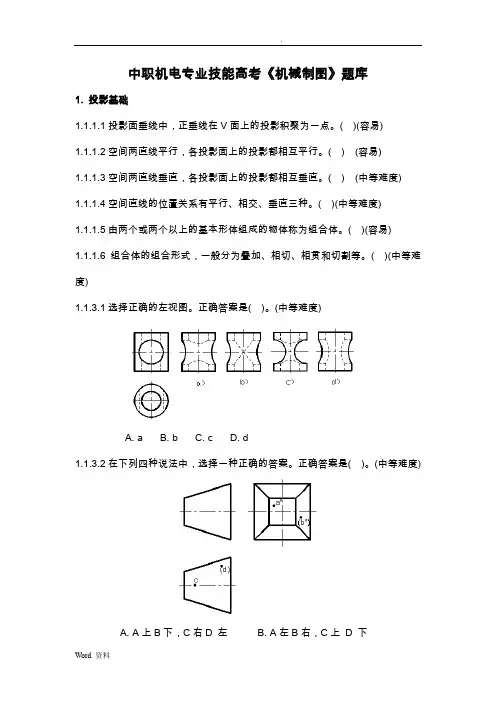

中职机电专业技能高考《机械制图》题库1. 投影基础1.1.1.1投影面垂线中，正垂线在V面上的投影积聚为一点。

( )(容易)1.1.1.2空间两直线平行，各投影面上的投影都相互平行。

( ) (容易)1.1.1.3空间两直线垂直，各投影面上的投影都相互垂直。

( ) (中等难度)1.1.1.4空间直线的位置关系有平行、相交、垂直三种。

( )(中等难度)1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。

( )(容易)1.1.1.6组合体的组合形式，一般分为叠加、相切、相贯和切割等。

( )(中等难度)1.1.3.1选择正确的左视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.1.3.2在下列四种说法中，选择一种正确的答案。

正确答案是( )。

(中等难度)A. A上B下，C右D 左B. A左B右，C上D 下C. A前B后，C左D右D. A左B右，C后D前1.1.3.3选择正确的俯视图。

正确答案是（）。

(中等难度)A. aB. bC. cD. d1.1.3.4选择正确的左视图。

正确答案是（）。

(中等难度)A. aB. bC. cD. d1.1.3.5在下列四种说法中，选择一种正确的答案。

正确答案是（）。

(较难)A. A上B下，C前D后B. A前B后，C上D下C. A后B前，C下D上D. A左B右，C上D下1.1.3.6选择正确的左视图。

（）(中等难度)A. aB. bC. cD. d1.1.3.7选择正确的左视图。

（）(中等难度)A. aB. bC. cD. d1.1.3.8在下列四种说法中，选择一种正确的答案。

（）(较难)A. A上B下，C前D后B. A下B上，C左D右C. A前C后，B上D下D. A前B下，C右D左1.1.3.9绘制正等轴测图，三个轴测轴的夹角为（）。

(容易)A. 90°B. 120°C. 135°D. 60°1.1.3.10已知带有圆孔的球体的四组投影，正确的一组是（）。

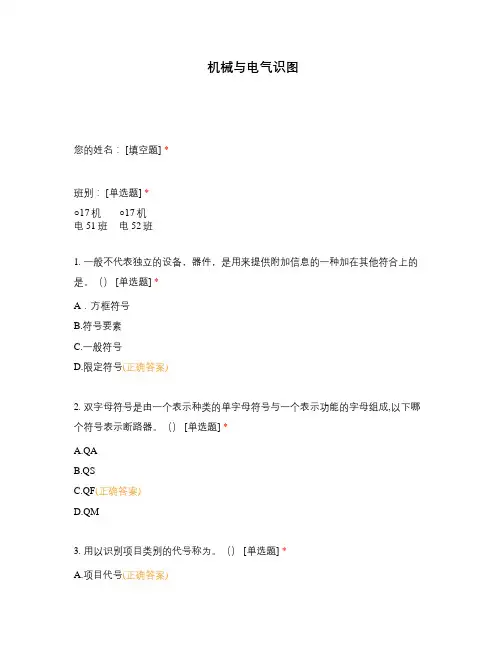

机械与电气识图您的姓名： [填空题] *_________________________________班别： [单选题] *○17机电51班○17机电52班1. 一般不代表独立的设备，器件，是用来提供附加信息的一种加在其他符合上的是。

（） [单选题] *A．方框符号B.符号要素C.一般符号D.限定符号(正确答案)2. 双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成,以下哪个符号表示断路器。

（） [单选题] *A.QAB.QSC.QF(正确答案)D.QM3. 用以识别项目类别的代号称为。

（） [单选题] *A.项目代号(正确答案)B.高层代号C.种类代号D.名称代号4. 是用图形符号、文字符号、安装代号绘制的图。

（） [单选题] *A．三视图B.简图C.表图D.布置图(正确答案)5. 项目代号是拉丁字母，阿拉伯数字加前缀符号组成，以下哪个符号表示种类代号。

（） [单选题] *A. WL1B.+Q2C.-S1(正确答案)D.=I16. 在电气图中 C 表示（）。

[单选题] *A、电阻；B、刀闸；C、熔断器；D、电容器。

(正确答案)7. 图样中的尺寸在无明确要求应以（）为单位 [单选题] *A、厘米B、米C、毫米(正确答案)D、微米8. 主视图与左视图（） [单选题] *A、长对正B、高平齐(正确答案)C、宽相等D、长相等9. 绘制电气图时，对元件的表示法有。

（） [单选题] *A、集中法和分开法(正确答案)B、多线法和单线法C、功能法和位置法D、中断法和连续法10. （）是一种用以提供电气设备安装位置和连接关系的简图 [单选题] *A. 电气设备安装简图(正确答案)B. 电气设备接地平面图C. 电气设备装配图D. 电气设备电缆由图11. 图幅分区法的标记“2/B3”的含义是（） [单选题] *A、第2张图中的B3区(正确答案)B行3列C、第3张图中的B行2列D、以上都不对12. （）是一种用阿拉伯数字按一定的顺序编号来确定各支路项目位置的方法。

中职机电专业技能高考《机械制图》题库1. 投影基础1.1.1.1投影面垂线中，正垂线在V 面上的投影积聚为一点。

(　)(容易)1.1.1.2空间两直线平行，各投影面上的投影都相互平行。

(　)(容易)1.1.1.3空间两直线垂直，各投影面上的投影都相互垂直。

(　)(中等难度)1.1.1.4空间直线的位置关系有平行、相交、垂直三种。

(　)(中等难度)1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。

(　)(容易)1.1.1.6组合体的组合形式，一般分为叠加、相切、相贯和切割等。

(　)(中等难度)1.1.3.1选择正确的左视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.1.3.2在下列四种说法中，选择一种正确的答案。

正确答案是(　)。

(中等难度)A. A 上B 下，C 右D 左B. A 左B 右，C 上 D 下C. A 前B 后，C 左D 右D. A 左B 右，C 后D 前1.1.3.3选择正确的俯视图。

正确答案是（ ）。

(中等难度)A. aB. bC. cD. d1.1.3.4选择正确的左视图。

正确答案是（ ）。

(中等难度)A. aB. bC. cD. d1.1.3.5在下列四种说法中，选择一种正确的答案。

正确答案是（ ）。

(较难)A. A 上B 下，C 前D 后 B. A 前B 后，C 上D 下C. A 后B 前，C 下D 上D. A 左B 右，C 上D 下1.1.3.6选择正确的左视图。

（ ） (中等难度)A. aB. bC. cD. d 1.1.3.7选择正确的左视图。

（ ）(中等难度)A. aB. bC. cD. d1.1.3.8在下列四种说法中，选择一种正确的答案。

（ ）(较难)A. A 上B 下，C 前D 后 B. A 下B 上，C 左 D 右 C. A 前C 后，B 上D 下D. A 前B 下，C 右D 左1.1.3.9绘制正等轴测图，三个轴测轴的夹角为（ ）。

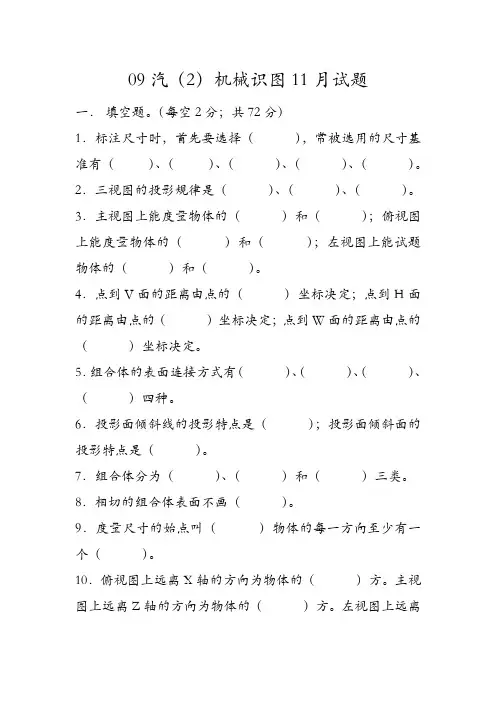

09汽（2）机械识图11月试题
一．填空题。

（每空2分；共72分）
1．标注尺寸时，首先要选择（），常被选用的尺寸基准有（）、（）、（）、（）、（）。

2．三视图的投影规律是（）、（）、（）。

3．主视图上能度量物体的（）和（）；俯视图上能度量物体的（）和（）；左视图上能试题物体的（）和（）。

4．点到V面的距离由点的（）坐标决定；点到H面的距离由点的（）坐标决定；点到W面的距离由点的（）坐标决定。

5．组合体的表面连接方式有（）、（）、（）、（）四种。

6．投影面倾斜线的投影特点是（）；投影面倾斜面的投影特点是（）。

7．组合体分为（）、（）和（）三类。

8．相切的组合体表面不画（）。

9．度量尺寸的始点叫（）物体的每一方向至少有一个（）。

10．俯视图上远离X轴的方向为物体的（）方。

主视图上远离Z轴的方向为物体的（）方。

左视图上远离。

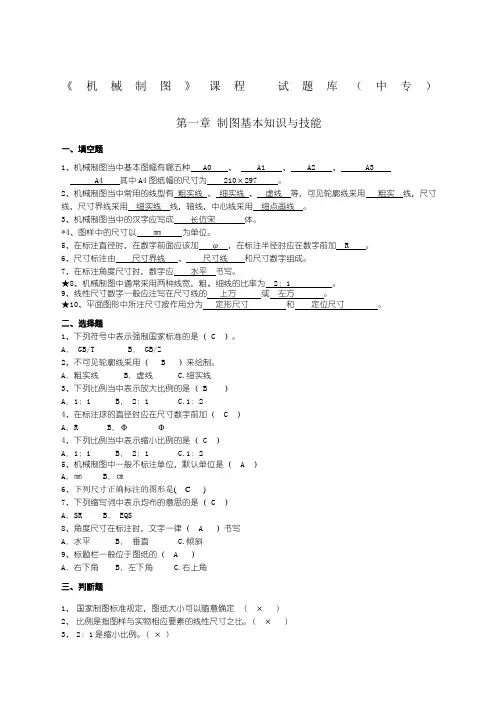

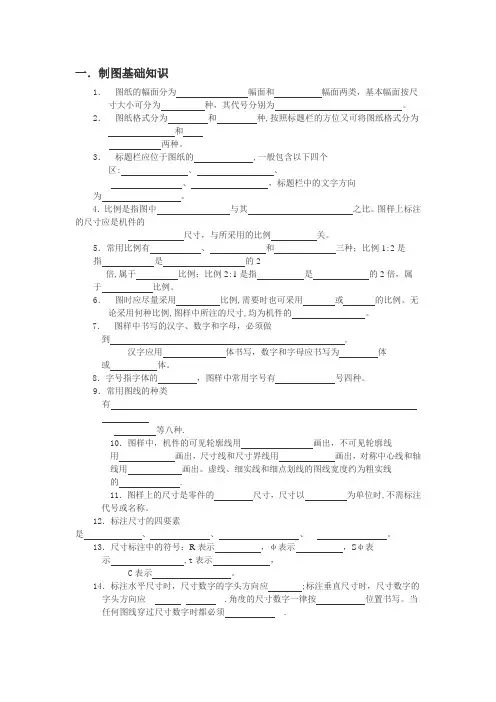

《机械制图》课程试题库(中专）第一章制图基本知识与技能一、填空题１、机械制图当中基本图幅有哪五种 A０、A１、A２、A3A4 其中Ａ4图纸幅的尺寸为210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线,尺寸界线采用细实线线,轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时,在数字前面应该加φ,在标注半径时应在数字前加Ｒ。

６、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2:1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★１0、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是( C ）。

Ａ．ＧＢ/T B．ＧB/Z Ｃ.GB2、不可见轮廓线采用( B ）来绘制。

A．粗实线B．虚线 C.细实线３、下列比例当中表示放大比例的是( B ）A．1：1 B．２：1 C.1：2４、在标注球的直径时应在尺寸数字前加( C )Ａ.Ｒ B.Φ C.SΦ4、下列比例当中表示缩小比例的是( Ｃ )Ａ．1：1 Ｂ. 2：1 Ｃ.1：25、机械制图中一般不标注单位，默认单位是( Ａ）Ａ.㎜Ｂ.㎝ C.m６、下列尺寸正确标注的图形是( C)７、下列缩写词中表示均布的意思的是（Ｃ )A.SRB. ＥＱSC.C8、角度尺寸在标注时，文字一律（ A ）书写Ａ.水平 B．垂直 C.倾斜９、标题栏一般位于图纸的( A )A.右下角Ｂ．左下角 C．右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

（× )3、2：1是缩小比例。

（× )4、绘制机械图样时，尽量采用１:１的比例（√ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

机械制图《机械制图》课程 试题库（中专）第一章制图基本知识与技能一、填空题1 机械制图当中基本图幅有哪五种 AO 、 A1、 A2 、 A3 A4 _______ 其中A4图纸幅的尺寸为210 X297。

2、 机械制图当中常用的线型有 粗实线、细实线、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、 机械制图当中的汉字应写成 长仿宋体。

*4、图样中的尺寸以 mm 为单位。

5、在标注直径时，在数字前面应该加$，在标注半径时应在数字前加R6、尺寸标注由尺寸界线、 尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平 书写。

★ 8、机械制图中通常采用两种线宽，粗、细线的比率为 2 : 1二、选择题1下列符号中表示强制国家标准的是（ C ）。

A. GB/T B . GB/Z C.GB 2、 不可见轮廓线采用（ B ）来绘制。

A.粗实线 B .虚线 C. 细实线3、 下列比例当中表示放大比例的是（ B ） A. 1 : 1 B . 2 : 1 C.1: 24、 在标注球的直径时应在尺寸数字前加（C ）A. R B .① C.S ①4、 下列比例当中表示缩小比例的是（ C ） A. 1 : 1 B . 2 : 1 C.1: 25、 机械制图中一般不标注单位，默认单位是（ A ） A.m B .cmC.m6、 下列尺寸正确标注的图形是（C ）7、下列缩写词中表示均布的意思的是（ C ） A. SR B . EQS C.C8、 角度尺寸在标注时，文字一律（ A ）书写 A.水平B.垂直C.倾斜9、 标题栏一般位于图纸的（ A ）9、线性尺寸数字一般应注写在尺寸线的 上方 _____ 或 左方 _________ ★ 10、平面图形中所注尺寸按作用分为定形尺寸 __________ 禾廿 _________A.右下角 B .左下角 C. 右上角机械制图60机械制图60三、判断题1、国家制图标准规定，图纸大小可以随意确定（X ）2、 比例是指图样与实物相应要素的线性尺寸之比。

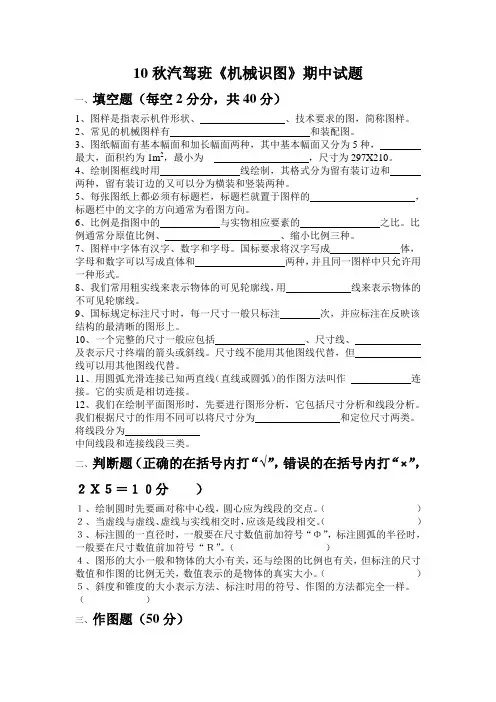

10秋汽驾班《机械识图》期中试题一、填空题（每空2分分，共40分）1、图样是指表示机件形状、、技术要求的图，简称图样。

2、常见的机械图样有和装配图。

3、图纸幅面有基本幅面和加长幅面两种，其中基本幅面又分为5种，最大，面积约为1m2，最小为，尺寸为297X210。

4、绘制图框线时用线绘制，其格式分为留有装订边和两种，留有装订边的又可以分为横装和竖装两种。

5、每张图纸上都必须有标题栏，标题栏就置于图样的，标题栏中的文字的方向通常为看图方向。

6、比例是指图中的与实物相应要素的之比。

比例通常分原值比例、、缩小比例三种。

7、图样中字体有汉字、数字和字母。

国标要求将汉字写成体，字母和数字可以写成直体和两种，并且同一图样中只允许用一种形式。

8、我们常用粗实线来表示物体的可见轮廓线，用线来表示物体的不可见轮廓线。

9、国标规定标注尺寸时，每一尺寸一般只标注次，并应标注在反映该结构的最清晰的图形上。

10、一个完整的尺寸一般应包括、尺寸线、及表示尺寸终端的箭头或斜线。

尺寸线不能用其他图线代替，但线可以用其他图线代替。

11、用圆弧光滑连接已知两直线（直线或圆弧）的作图方法叫作连接。

它的实质是相切连接。

12、我们在绘制平面图形时，先要进行图形分析，它包括尺寸分析和线段分析。

我们根据尺寸的作用不同可以将尺寸分为和定位尺寸两类。

将线段分为中间线段和连接线段三类。

二、判断题（正确的在括号内打“√”，错误的在括号内打“×”，２Ｘ５＝１０分）１、绘制圆时先要画对称中心线，圆心应为线段的交点。

（）２、当虚线与虚线、虚线与实线相交时，应该是线段相交。

（）３、标注圆的一直径时，一般要在尺寸数值前加符号“Φ”，标注圆弧的半径时，一般要在尺寸数值前加符号“Ｒ”。

（）４、图形的大小一般和物体的大小有关，还与绘图的比例也有关，但标注的尺寸数值和作图的比例无关，数值表示的是物体的真实大小。

（）５、斜度和锥度的大小表示方法、标注时用的符号、作图的方法都完全一样。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

半工半读题库一、参照立体图补全三视图二、补画视图中的缺线三、把主视图改画成全剖视图四、把主视图改画成局部剖视图五、在所给定的位置画出机件的断面图（10分）六、识图题（每空1分，共60分）一）识读轴的零件图,回答下列问题1 表达该零件共用了 3 个图形,分别是 主视 图、 断面 图和 局部放大 图。

2 基本视图采用的绘图比例是 1：1 。

局部放大图采用的绘图比例是 4：1 。

3 的基本尺寸为 Φ25 mm ，最大尺寸为Φ24.980 mm ，最小尺寸为 Φ24.947 mm 。

4 该零件上Φ32轴段的长为5 mm 。

5 右侧螺纹为连接螺纹，其长为 27 mm ，中间螺纹为传动螺纹，其长为 136 mm 。

6 零件左侧有4个尺寸相同的矩形平面，定形尺寸分别为 20 mm 、 40 mm 。

7 局部放大图表示的是螺纹的形状，从图可以看出，螺纹牙底的粗糙度代号为 ，螺纹的小径为 Φ18 。

8 Φ17圆柱面的表面粗糙度代号为 。

圆柱面的表面粗糙度代号为 。

9 该零件所用的材料为 45 钢，零件需要进行 调质处理 热处理。

二）识读螺旋千斤顶装配图，回答下列问题1 该装配体共由 7 种零件组成，共用了 4 个视图表达其结构，分别是 主 视图、 俯视图、 向 视图和 局部放大 图。

2 主视图采用了 单一 剖切平面和剖视，其螺旋杆采用了 局部 剖视，这是因为 需要表达零件3、5、6的装配关系 俯视图是拆 卸了 顶垫1 和 铰杠3 后绘制的，局部放大图是用来表达 矩形螺纹的结构 。

3 底座和螺套是用 螺钉4 进行周向连接和定位的。

4、螺杆上放置绞杠的孔有 2 个5 是 配合 尺寸，其中Φ65是 基本尺寸 ，H8表示件号为 7 的零件的 尺寸公差带代号 ，j7表示件号为 5 的 尺寸公差带代号 。

3.23.212.55 该装配体的总高是 221-277 ，绞杠的长为 300 。

6 螺旋千斤顶的顶举高度为 56 mm，螺杆轴线和底座的底平面之间的垂直度公差为 0.1 mm。
