变压器内油波纹储油柜油位异常分析与处理

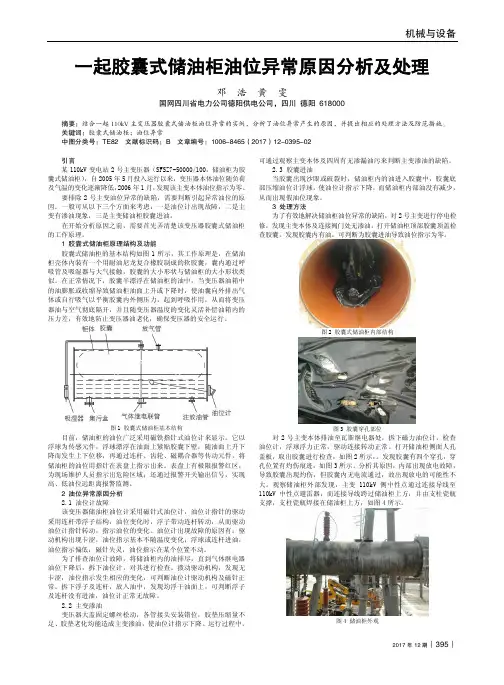

机械与设备2017年12期︱395︱一起胶囊式储油柜油位异常原因分析及处理邓 浩 黄 雯国网四川省电力公司德阳供电公司，四川 德阳 618000摘要：结合一起110kV 主变压器胶囊式储油柜油位异常的实例，分析了油位异常产生的原因，并提出相应的处理方法及防范措施。

关键词：胶囊式储油柜；油位异常中图分类号：TE82 文献标识码：B 文章编号：1006-8465（2017）12-0395-02引言 某110kV 变电站2号主变压器（SFSZ7-50000/100，储油柜为胶囊式储油柜），自2005年5月投入运行以来，变压器本体油位随负荷及气温的变化逐渐降低，2006年1月，发现该主变本体油位指示为零。

要排除2号主变油位异常的缺陷，需要判断引起异常油位的原因。

一般可从以下三个方面来考虑：一是油位计出现故障，二是主变有渗油现象，三是主变储油柜胶囊进油。

在开始分析原因之前，需要首先弄清楚该变压器胶囊式储油柜的工作原理。

1 胶囊式储油柜原理结构及功能胶囊式储油柜的基本结构如图1所示，其工作原理是，在储油柜壳体内装有一个用耐油尼龙复合橡胶制成的软胶囊，囊内通过呼吸管及吸湿器与大气接触，胶囊的大小形状与储油柜的大小形状类似。

在正常情况下，胶囊半漂浮在储油柜的油中，当变压器油箱中的油膨胀或收缩导致储油柜油面上升或下降时，使油囊向外排出气体或自行吸气以平衡胶囊内外侧压力，起到呼吸作用，从而将变压器油与空气彻底隔开，并且随变压器温度的变化灵活补偿油箱内的压力差，有效地防止变压器油老化，确保变压器的安全运行。

图1 胶囊式储油柜基本结构目前，储油柜的油位广泛采用磁铁指针式油位计来显示。

它以浮球为传感元件，浮球漂浮在油面上紧贴胶囊下壁，随油面上升下降而发生上下位移，再通过连杆、齿轮、磁耦合器等传动元件，将储油柜的油位用指针在表盘上指示出来。

表盘上有极限报警红区，为现场维护人员指示出危险区域；还通过报警开关输出信号，实现高、低油位远距离报警监测。

变压器本体油位异常及处理摘要：油位计是反映储油柜油面高低的重要部件，储油柜油位的高低是变压器运行状况重要判据之一。

通过几起变压器设备油位异常实例分析，结合现场遇到的实际情况，从变压器安装验收、运行维护、设计选型等方面造成油位异常的原因进行了剖析，分析总结出主变压器油位异常应对策略并提出相关工作要求。

关键词：油浸式变压器；油位异常；假油位1引言变压器油温是随着负荷和环境温度的变化而变化，油温的变化带来的是变压器油体积的变化，储油柜油位计指示也会随之发生相应的变化。

储油柜的容积一般为变压器油量的10%，应能满足在最高环境温度下满负载运行时不溢出；在最低环境温度变压器停止运行时储油柜内有一定油量。

由于储油柜设计不当、油位计自身缺陷、运行及维护不当等原因，常常会造成变压器油位异常，严重时会引起压力释放阀喷油、主变跳闸等故障。

2变压器本体油位常见的异常现象油位计是检查油位设备，油位的高低主要受油枕大小、安装工艺及环境温度和负荷等因素的影响时刻在发生变化，油位会出现一些异常现象，可能会发出最高和最低油位报警及轻、重瓦斯动作等现象，影响安全运行。

油位异常故障归纳起来主要有以下几种。

（1）假油位（2）油位过高、过低其主要表现为：呼吸器堵塞、油位突然快速上升或下降、油位表或油位停留在某一点上、油位表显示为零等3故障案例及原因分析案例1、2015年12月17日，某220kV变电站5234高抗A相在冷备用状态出现轻瓦斯报警，其他保护无异常。

故障时环境温度-13℃、油面及油温绕组温度0℃，该电抗处于冷备用、风扇在运行状态，油位指示为零，气体继电器内有气体。

取样时发现取气胶管扁平呈现负压状，取气时有明显的负压感，气样无法取出。

初步断定为高抗低温缺油、内部呈负压造成的轻瓦斯动作报警。

案例2、2016年1月23日7时28分，某220kV变电站一台180MVA变压器轻瓦斯发信，油位表指示在25℃位置，环境温度-10℃并有下降趋势、负荷、油温绕组温度接近0℃，在确认变压器无渗漏油等异常情况后继续运行；24日2时16分，该主变重瓦斯保护动作跳三侧开关，其它保护均未动作，跳闸时外部环境温度-14℃，变压器负荷0.8MVA。

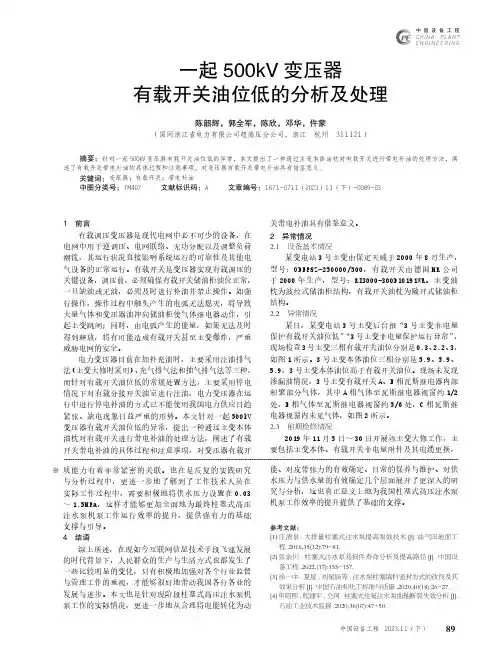

主变冷却器附件更换、本体内检、有载开关吊芯等项目。

3号主变相关附件更换、内检结束后开展抽真空、真空注油、热油循环、静置等工序，3号主变本体与有载开关同步开展抽真空，各相主变本体热油循环后开展本体油位调整与有载开关注油工作，11月21日3号完成主变A相有载开关注油，11月22日完成3号主变B 斯动作。

本次工作不通过主变有载开关头盖吸油管与回油管接口开展注油，一方面，可有效地防止有载开关重瓦斯保护信号的出现；另一方面，也可有效减少注油过程中产生的气体积聚在有载开关芯体及瓦斯继电器内部。

（3）为防止补油过程中，油流速度过大造成主变本体油枕油流扰动导致主变本体重瓦斯误动作及有载开关内部压力升高导致有载开关压力释放阀误动作，需要严格控制补油的流速；同时，补油时外接的同时输油管道内径尺寸为φ25，内径较小，如果流速过大可能会造成补油管接头脱落。

综合考虑以上因素，补油时，流速20L/h。

（4）在带电补油时，需防止空气进入主变本体及有载开关内部造成变压器油老化、绝缘降低等问题的出现，因此，在补油各环节必须严控空气进入。

带电补油流程在带电补油的各环节中，需严格执行上述各风险预控措施，本次带电补油管路连接布置如图4所示，补油流程如下。

图4 有载开关带电补油管路连接布置（1）停用有载开关重瓦斯保护，拆除有载开关呼吸器，检查呼吸是否正常（本体油枕为波纹式结构，无呼吸器）。

（2）清洁输油管及其两侧的对接法兰。

（3）先连接输油管与本体油枕下部注放油口的阀图3 有载开关注油口图1 3号主变有载开关三相油位图2 3号主变有载开关三相瓦斯继电器内部气体积聚情况图5 有载开关排气（9）拆除输油管。

封闭本体、有载油枕下部注放油口阀门的闷板。

（10）恢复有载开关呼吸器，观察有载开关瓦斯继电器挡板位置正常，后台无异常信号。

原因分析有载开关瓦斯继电器仅具备油流动作功能，未设置集气盒等专用排气结构，为保证有载开关瓦斯继电器内气体排出，厂家规定，有载开关瓦斯继电器与开关油枕之间的联管必须向上倾斜大于2%，现场检查3号主变相有载开关瓦斯继电器与开关油枕之间的联管朝油枕侧略有倾斜，如图6所示。

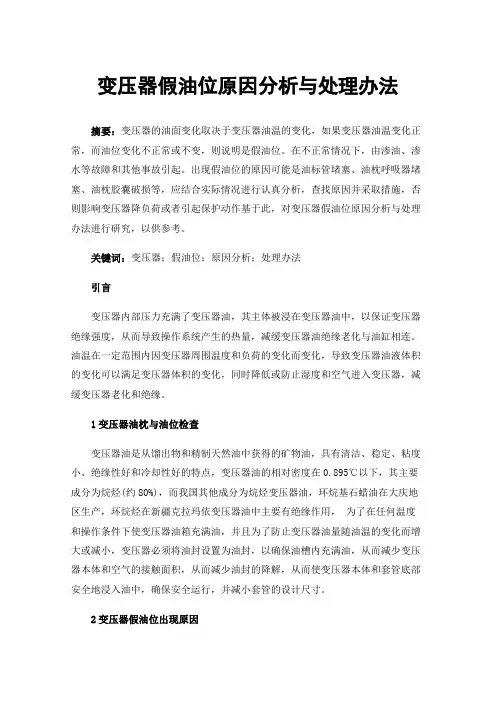

变压器假油位原因分析与处理办法摘要：变压器的油面变化取决于变压器油温的变化，如果变压器油温变化正常，而油位变化不正常或不变，则说明是假油位。

在不正常情况下，由渗油、渗水等故障和其他事故引起。

出现假油位的原因可能是油标管堵塞、油枕呼吸器堵塞、油枕胶囊破损等，应结合实际情况进行认真分析，查找原因并采取措施，否则影响变压器降负荷或者引起保护动作基于此，对变压器假油位原因分析与处理办法进行研究，以供参考。

关键词：变压器；假油位；原因分析；处理办法引言变压器内部压力充满了变压器油，其主体被浸在变压器油中，以保证变压器绝缘强度，从而导致操作系统产生的热量，减缓变压器油绝缘老化与油缸相连。

油温在一定范围内因变压器周围温度和负荷的变化而变化，导致变压器油液体积的变化可以满足变压器体积的变化，同时降低或防止湿度和空气进入变压器，减缓变压器老化和绝缘。

1变压器油枕与油位检查变压器油是从馏出物和精制天然油中获得的矿物油，具有清洁、稳定、粘度小、绝缘性好和冷却性好的特点，变压器油的相对密度在0.895℃以下，其主要成分为烷烃(约80%)，而我国其他成分为烷烃变压器油，环烷基石蜡油在大庆地区生产，环烷烃在新疆克拉玛依变压器油中主要有绝缘作用，为了在任何温度和操作条件下使变压器油箱充满油，并且为了防止变压器油量随油温的变化而增大或减小，变压器必须将油封设置为油封，以确保油槽内充满油，从而减少变压器本体和空气的接触面积，从而减少油封的降解，从而使变压器本体和套管底部安全地浸入油中，确保安全运行，并减小套管的设计尺寸。

2变压器假油位出现原因根据变压器储油柜的结构及溢油现象，分析出现假油位的原因。

１）油标管堵塞。

油标管内油位表示储油柜内油位，当变压器内油位升高，压力增大时，小油袋就会压缩，油标管内油位应升高，但是如果油标管与油袋连通不畅，就会出现假油位现象。

２）呼吸器堵塞。

呼吸器堵塞时，油位下降，空气不能进入，油位指示将偏高。

３）注油或补油后未将空气排尽引起假油位。

主变压器油枕油位异常的分析及处理分析张清义摘要：作为电力系统当中的重要组成部分，主变压器的性能直接关系到整个电力系统的运行效果，只有确保主变压器具有良好的性能，才会我电力系统的运行打下良好基础。

基于此，本文以主变压器油枕油位异常为研究对象，通过对其危害以及引发原因的简单介绍，进而制定出相应的处理方案，以更好地对这一问题进行处理，使电力系统安全、稳定的运行。

关键词：主变压器；油枕油位异常；原因；处理方案引言：主变压器运行时，经常会受到一些因素的影响而出现各类故障，油枕油位异常是其中较为常见的故障之一，导致主变压器无法正常运行，进而对电力系统造成一定干扰。

所以，主变压器运行过程中，应了解该问题的危害与引发原因，并采取科学、合理的处理方案，防止这一问题的发生。

1 主变压器油枕油位异常的危害在主变压器内，存在适当的油液，确保这些油液处于最佳的位置，可以使变压器正常运行。

若其出现异常，则会影响变压器的运行。

其中，若油枕油位过高，变压器运行时，会产生一定的振动，导致油液溢流出来，对其他元件的运行造成干扰；如果油箱处于封闭状态，则会导致油箱内的压力较高，会对油箱造成较大的挤压，使其出现形变问题，影响油箱的功能[1]。

若油枕油位过低，将会导致高压套管中油位降低，套管内放点，引发电力事故。

如果套管为电容式，并不会立即出现故障，会一直下降，当其在气体继电器最低标准以下后，会报警并跳闸。

2 主变压器油枕油位异常的引发原因2.1案例介绍某变电站主变压器建立与2008年，在电力运行高峰时，温度与符合为未发生变化，但油枕油位显著上升，异常早期，并未对其产生重视，仅是简单对其处理，但效果并不是很理想，异常现象依然存在，并在设备运行一段时间后，由于油位过高，发出了相应警报，而温度依然无变化。

在这一问题的影响下，对整个电力系统造成较大影响，使得变电站出现了较大的损失。

2.2原因分析主变压器运行时，很多因素可以对油温造成影响，如符合、环境、冷却设备等，若油温变化正常，而油枕油位异常，则表明油位为不真实的。

变压器内油波纹储油柜油位异常分析与处理一、引言变压器作为电力系统中的重要设备，承担着电能传输和分配的重要任务。

而变压器内油波纹储油柜则是变压器的一个重要部件，它不仅可以对油进行储存，还可以稳定油温，保护变压器绝缘油的质量，确保变压器的正常运行。

在变压器运行过程中，油波纹储油柜油位异常是一个常见问题，若及时处理会给变压器的正常运行带来影响。

二、油波纹储油柜油位异常的原因分析1. 漏油油波纹储油柜油位异常的其中一个原因是漏油。

漏油可能来自油箱、管道接口、密封件等处，导致油位下降，影响正常运行。

解决方法：及时检查漏油部位，修复漏油处。

2. 油波纹储油柜内积水油波纹储油柜在使用过程中可能会受到潮气、雨水等影响，导致储油柜内积水。

积水会导致油位异常，影响正常运行。

解决方法：定期清理油波纹储油柜内的积水，确保储油柜内干燥。

3. 油波纹储油柜泄漏油波纹储油柜本身可能存在泄漏问题，导致油位异常。

解决方法：及时检查油波纹储油柜，并进行维修或更换。

4. 油波纹储油柜设计不合理油波纹储油柜设计不合理也可能导致油位异常，例如油位计算不准确、油波纹储油柜体积设计不足等。

解决方法：对油波纹储油柜进行重新设计，确保其容积和测量准确。

三、油波纹储油柜油位异常的处理方法1. 检查当发现油波纹储油柜油位异常时，首先应该进行检查，确定油位异常的原因。

2. 录入异常数据对油波纹储油柜油位异常情况进行记录，包括异常时间、异常油位、异常原因等信息。

有利于后期分析和处理。

3. 处理异常根据异常情况的具体原因，采取相应的处理方法进行修复和处理。

例如修复漏油处、清理积水、更换泄漏部件等。

4. 调整油位对于一些不影响变压器运行安全的油位异常，可以对油波纹储油柜进行调整，使其恢复到正常状态。

如采用手动泵或其他方法将油加回到正常位置。

5. 维护定期进行油波纹储油柜的维护保养工作，包括检查，清洁，维修等工作。

四、预防措施1. 加强保养定期对油波纹储油柜进行检查和维护，确保其正常运行。

变压器内油波纹储油柜油位异常分析与处理1. 引言1.1 背景介绍变压器内油波纹储油柜油位异常是变压器运行中常见的问题之一，其对变压器的安全运行和性能产生重要影响。

在变压器运行过程中，油位异常可能导致故障增加、设备寿命缩短、甚至引发火灾等严重后果。

及时准确地监测和处理油位异常问题至关重要。

目前，针对变压器内油波纹储油柜油位异常的原因分析、影响、检测方法、处理措施和预防措施方面研究还相对不足。

为了更好地解决这一问题，本文将从这几个方面系统进行分析和探讨，为进一步研究和解决变压器内油波纹储油柜油位异常问题提供参考和借鉴。

希望通过本文的研究，能够加深人们对变压器内油波纹储油柜油位异常问题的了解，提高变压器的安全性和稳定性，保障电力系统的正常运行。

1.2 问题提出变压器内油波纹储油柜油位异常是变压器运行中常见的问题之一，一旦出现油位异常，可能导致设备性能下降甚至影响整个电力系统的稳定运行。

及时发现和处理油位异常问题对于保障电网安全运行至关重要。

当前，虽然在变压器保护系统中设计了一些油位异常的监测功能，但仍然存在一些问题和挑战。

监测系统的灵敏度不够高、误报率较高等，导致对油位异常的及时发现和准确判断存在一定的困难。

需要通过深入分析变压器内油波纹储油柜油位异常的原因，探讨影响油位异常的因素，研究有效的检测方法，制定科学的处理和预防措施，从而更好地解决和预防变压器油位异常问题，确保电力系统的稳定运行。

2. 正文2.1 变压器内油波纹储油柜油位异常原因分析1. 波纹储油柜设计不合理：波纹储油柜的设计不当可能导致油位异常。

柜体形状不合理、油位计算错误等因素都会影响油位的准确性。

2. 油波纹储油柜密封性能不良：油波纹储油柜的密封性能不良会导致漏油或进气，进而影响油位的稳定性。

密封环老化、密封座损坏等情况都可能引发油位异常。

3. 变压器内部故障：变压器内部故障，如绝缘击穿、线圈短路等问题，会导致油温升高，从而影响油位的变化。

主变压器油枕油位异常的分析及处理主变压器油枕油位异常的分析及处理王敬义【摘要】主变压器是发电厂及变电站最主要的电气设备，为保障变压器能安全可靠运行，日常运行要注意观测主变压器油枕油位的情况，如果油枕的油位异常，说明主变压器内部可能存在异常情况。

由于油枕高于变压器顶盖，当油箱内油受热膨胀时，一部分油便进入油枕油腔里；而当油冷却时，一部分油又重回到油箱，可以保持油箱中油面的稳定，进而保证变压器油箱充满油。

变压器的油面正常变化（排除渗漏油）决定于变压器的油温变化，油温的变化直接影响变压器油的体积，从而使油枕内的油面上升或下降。

【期刊名称】《科技创新与应用》【年(卷),期】2019(000)035【总页数】2【关键词】油枕；波纹管；假油位1 电站简介杂木寺水电站位于天祝藏族自治县与凉州区境内的杂木河干流上，电站安装2台单机容量为9MW和1台5MW的立轴混流式水轮发电机组，发电机组出线额定电压10.5kV，采用三机一变扩大单元出线，经一台31.5MVA三相油浸自冷式主变压器升压至110kV送出。

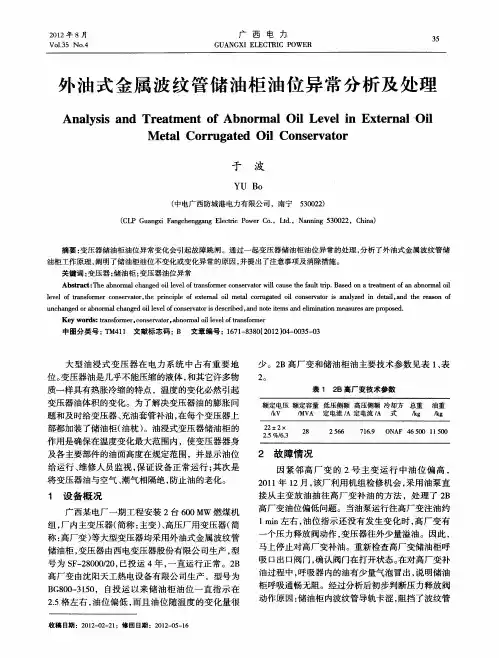

该水电站110kV主变压器油枕型式采用外油式波纹管储油柜，油枕内原配套为磁翻板式油位计，并设油位过高过低输出节点，波纹管与大气相通，无呼吸器（吸湿器），油枕油位指示通过固定在波纹管活动端的连杆连接磁翻板来间接指示。

2 现象及问题该110kV主变压器已投运近十年之久，在2017年主汛期较大负荷运行时，环境温度及负荷相同的情况下，油枕油位显示较同工况下异常偏高。

2018年度春检处理后效果甚微，在2018年汛期大负荷运行时油枕油位计指示将近满格，监控系统“主变压器油位过高”报警，但主变压器上层油温及绕组温度均在正常范围内。

主变压器油枕油位异常偏高且原因不明，给三台发电机组、主变压器及送出线路安全稳定运行均带来严重威胁。

3 油枕油位异常原因分析影响主变压器油温的因素有负荷的变化、环境温度和冷却装置运行状况等，如果油温的变化是正常的，而油枕油位计不变化或变化异常，则说明油位是假的。

主变压器油枕油位异常的分析及处理分析摘要：主变压器油枕易出现诸多问题故障，其中油枕油位异常问题作为常见，对电厂稳定运行影响颇大，其作用影响也十分关键。

目前关于有关主变压器油枕油位异常的分析及处理资料文献相对较少，基于该问题现状，结合具体短路故障成因进行全面分析。

同时，本次研究对主变压器油枕油位异常的分析及处理方法进行剖析，为日后电厂长远发展打下基础。

关键词：主变压器；油枕油位；油位异常前言：主变压器油枕油位异常故障是影响电厂运行及安全稳定的主要问题，从电厂稳定、安全的角度出发，对主变压器油枕油位异常进行分析处理尤为重要。

更对电厂电力系统正常运行、安全生产十分关键。

因此，本文将主变压器油枕油位异常的处理方法及预防措施进行阐明，配结合实际问题，对其进行对策提出，包括变压器油枕油位异常故障后检查、加强技术培养、处理完成后对其观察分析、巩固110kV主电厂变电器维护程度等，为我国电厂安全运行打下基础。

一、故障现象分析本文以具体案例为研究背景，该110kV主变装置发生储油柜油位低报警情况，相关技术维护人员经过现场观察后，得出油位计指针已经位于该装置最底端。

近数月以来该110kV主变多为正常圆形，未发生异常情况，并且在外表处也没发现相关渗漏情况，同时在对110kV主变进行检修注油作业中技术人员已经观察到油位具体设计方位。

针对该110kV主变发生储油柜油位低报警问题，相关检修机构与班组都对其变压器运行工况十分关注，并加大了巡查力度，对变压器相关温升及各项安全参数指标等进行实时监测，包括其变化情况等，现今该变压器运行温度基本处在正常水平，各项安全运行指标、参数等无异常状况。

二、故障处理（一）准备工作对各项技术相关设备及准备工作进行组织，主要如下：需要6个绝缘油空油，必须保持其清洁，主要负责对油枕的油进行承装；并根据实际情况准备好1.5t的绝缘油作；一台WG-20型号的过滤机、还需要准备好油位相关计备品、尼龙橡胶及隔膜备用品、日常工器具、绝缘油管装置、相关阀门接头等大量辅助材料；还有现场作业指导规则；在其主变旁构建高空平台。

变压器内油波纹储油柜油位异常分析与处理变压器是电力系统中重要的设备之一，其内部的油波纹储油柜起着重要的作用。

储油柜可以储存变压器内部的绝缘油，起到隔离气体和悬浮杂质的作用，保护变压器内部的绝缘系统。

由于各种原因，储油柜油位可能出现异常，这会对变压器的安全运行产生影响。

及时发现和处理储油柜油位异常是非常重要的。

储油柜油位异常可能会导致变压器内部绝缘油的不足或过多，从而影响变压器的绝缘性能和散热性能，甚至导致变压器的故障和事故。

对储油柜油位异常进行分析和处理，可以有效预防和减少变压器运行期间的安全隐患。

储油柜油位异常的原因主要有以下几点：1. 油位传感器故障：储油柜油位传感器是用来监测油位的重要设备，如果传感器故障，就会导致无法准确监测油位，从而出现油位异常的情况。

2. 油波纹储油柜内部漏油：如果储油柜内部发生漏油现象，就会导致油位减少，从而出现油位异常。

3. 变压器运行过程中的油位波动：变压器在运行过程中，由于工作负荷变化、温度变化等原因，都会引起油位的波动，如果波动过大，也会导致油位异常。

针对储油柜油位异常的分析与处理，可以采取以下措施：1. 定期检查储油柜油位传感器：定期对储油柜油位传感器进行检查和维护，确保传感器工作正常，能够准确传输油位信息。

2. 定期检查储油柜内部：定期检查储油柜内部是否存在漏油现象，及时发现并进行维护和修复。

3. 监测变压器运行状态：在变压器运行过程中，及时监测油位的波动情况，如果波动过于剧烈，需要对变压器进行维护和检修。

4. 定期检查储油柜油泵：定期对储油柜油泵进行检查，确保油泵的正常运行，及时发现并解决油泵故障。

当发现储油柜油位异常时，需要根据具体情况采取相应的处理措施。

对于油位过高的情况，可以通过排油的方式，将多余的绝缘油排出；对于油位过低的情况，需要补充足够的绝缘油。

在进行处理时，需要注意安全，确保操作人员的人身安全和设备的安全。

变压器内油波纹储油柜油位异常分析与处理是非常重要的工作。

变压器内油波纹储油柜油位异常分析与处理
一、问题描述
在变压器发生过载后，某变压器的内油波纹储油柜的油位出现异常，表现为油位高于
正常范围。

二、问题分析
1.异常原因
根据初步观察，油位异常可能是由于油波纹储油柜进出口管道阻塞等原因导致。

油波
纹储油柜中的油流进出口离变压器较远，容易受到管道阻塞等因素的影响。

2.严重后果
油波纹储油柜的油位异常会导致内部压力过高，进而影响变压器的正常工作。

油位异
常还可能导致油压控制系统失效，造成变压器内部油位异常，严重时甚至引发爆炸等灾难
事故。

3.解决方案
（1）检查进出口管道
首先，需要检查油波纹储油柜进出口管道是否阻塞或有其他问题，并及时清除或更换
受损设备。

同时，应检查储油柜气枕泄压阀、油泵自减压装置等设备是否正常运作。

（2）调整油压控制系统
若检查出管道无阻塞或受损等问题，则需要进一步调整油压控制系统。

具体措施是增
加油泵的冷却模式，降低油泵的出油压力，调整油泵的入口阀门和出口阀门等设备，保证
油泵的正常工作。

（3）进行维护和保养
除以上措施外，还需要建立健全的维护和保养制度，定期进行油波纹储油柜内部清洗，并更换油波纹储油柜内部滤清器等设备。

同时，应定期对油波纹储油柜内部管道进行清洗，防止管道长期运转造成结垢等问题，影响油波纹储油柜的正常工作。

三、结论
以上措施旨在防止油波纹储油柜油位异常出现，保证变压器的正常工作。

然而，由于
变压器的工况较为复杂，因此需要不断研究新技术，加强巡检和保养，确保变压器运行的
安全和稳定性。

变压器内油波纹储油柜油位异常分析与处理【摘要】本文主要围绕变压器内油波纹储油柜油位异常展开讨论，引言部分介绍了背景和问题概述，分析了研究意义。

在详细探讨了导致油位异常的原因，并提出了处理方法。

设计了油位异常监测与预警装置，并进行了实验验证和结果分析，提供了案例分析。

结论部分总结了研究成果并展望未来，指出存在问题并提出改进建议，为未来工作提供启示。

通过本文的分析与讨论，可为变压器内油波纹储油柜油位异常的研究与处理提供参考与指导。

【关键词】变压器、内油、波纹、储油柜、油位异常、原因分析、处理方法、监测与预警装置、实验验证、结果分析、案例分析、总结、展望、存在问题、改进建议、未来工作启示。

1. 引言1.1 背景介绍变压器是电力系统中不可或缺的设备，起着电能传输、分配和保护的重要作用。

变压器内部通常装有油波纹储油柜，用于储存和冷却变压器内部的绝缘油。

油位异常是指油波纹储油柜内油位发生异常波动或变化，可能会导致变压器运行不稳定甚至损坏变压器。

油位异常的出现可能由多种因素造成，如油波纹储油柜内部漏油、油波纹储油柜油波受外部温度影响产生波动等。

对变压器内油波纹储油柜油位异常进行分析和处理具有重要意义。

在实际运行中，对油位异常的及时监测和处理尤为重要。

设计并安装油位异常监测与预警装置可以提前发现油位异常情况，并采取相应措施保护变压器安全运行。

本文将对变压器内油波纹储油柜油位异常进行深入分析，并探讨油位异常的处理方法。

设计油位异常监测与预警装置，并通过实验验证和案例分析来验证其有效性和可靠性。

最终总结存在问题并提出改进建议，展望未来对该领域的研究和工作。

1.2 问题概述当变压器内油波纹储油柜油位异常时，可能会导致变压器运行不稳定、损坏甚至发生事故。

及时发现和处理油位异常问题是至关重要的。

在变压器运行过程中，油位异常的原因可能有很多，如油泵故障、油波纹储油柜内部漏油、导管堵塞等。

油位异常处理方法的选择也至关重要，需要根据具体情况采取相应的措施，如检修油泵、清理导管等。

新建电厂主变油位异常分析与处理Analysis and Processing of a Main Transformer’s Oil Level Anomaly in a New-build Power Plant王云峰河南，焦作摘要：主变压器是发电厂最关键的设备之一，如果发生故障将对电能送出和系统运行造成严重影响。

储油柜用以补偿变压器绝缘油因温度变化而产生的体积变化，同时保证绝缘油与外界隔离，防止其吸湿和氧化。

本文结合变压器内油式波纹膨胀式储油柜的的选型方法，对一起火电厂主变夏季运行期间的油位高现象进行了分析探讨，核算了储油柜的补偿容积和补充油量，并提出了处理方法和防范措施。

关键词：变压器，油位，波纹膨胀式储油柜Abstract:The main transformer is one of the most important equipments in power plant.It’ll brings the serious influence to electrical energy sent and system operation if a fault occurs to the main transformer.Oil storage cabinets are used to compensate volume change of the insulation oil caused by temperature change for transformer,while ensuring the insulating oil is separated from the outside,to prevent the moisture absorption and oxidation.In this paper,a high oil level phenomenon of the main transformer during outage in summer is discussed,combined with the selection method of oil corrugated expansion conservator.And it accounts the compensation volume of the storage cabinet and the amount of oil which should be added,puts forward the treatment methods and preventive measures as well.Keywords:transformer,oil level,corrugated expansion oil storage cabinet1.设备简介某电厂（2×660MW 燃煤火电机组，通过220kV 架空线路接入华中电网）位于豫北地区；年极端最高气温43.5℃，年极端最低气温-19.9℃。

—139—《装备维修技术》2021年第11期主变压器油位计故障处理及原因分析赵 明（三门核电有限公司维修处，浙江 台州 318000）摘 要：变压器油位计是监测变压器储油柜内部油量的直接手段，在变压器正常运行情况下，储油柜内部油位过高过低，都属于变压器非故障油位异常。

通过从我厂处理主变压器油位计故障中得到经验反馈，结合现场设备运行工况，对变压器安装验收、运行维护等阶段产生的油位计故障问题进行了剖析，分析总结出变压器油位计故障处理相关要求。

关键词：油位计；油位计故障；变压器引言三门核电主变压器采用的是天威保变的DFP-48400/500型油浸式变压器，变压器油起到变压器运行时散热和绝缘作用，油量过多，随气温升高会堵塞吸湿器管道，造成压力释放阀动作；油量过少，散热和绝缘作用减弱，严重时会引起变压器内部放电，因此及时准确的了解变压器内部油位变化对变压器安全运行是十分重要的。

1 主变油位计结构及工作原理三门核电主变采用的YZF3-186*296（TH ）系列变压器油位计是压力式显示油位，油位计分为三部分，储油柜内部转向板、浮子杆及浮球组成油位计浮子系统；储油柜外部是油位计传感器和毛细管组成油位计液压系统；仪器仪表显示油位，仪表内部有4对位置节点和一个油位变送器组成显示系统。

储油柜油位通过一个浮球的位置上下变化，带动浮子杆及转向板在0-57角度范围内转动，转向板下方与储油柜外部油位计传感器连接，将位置信息转化为油位计传感器内液压信息，通过全封闭毛细管将液压信息传递给下方仪器仪表，仪表显示变压器油枕内油位。

2 主变油位计故障描述2019年7月30日，发现2#主变B 相本体油位计指示5.1刻度左右，因5月份刚执行完主变预维工作，当时主变B 相油位在5.1刻度左右，近期气温逐渐升高，油位不应继续停在5.1刻度左右，通过查阅近几个月的油位记录，发现油位一直停留在5.1刻度左右，通过分析确认主变B 相油位计存在缺陷。

变压器油位不正常如何处理
（1）油位升高，高出油位计指示时，联系检修人员放油，使油位降低至允许高度。

并查明油位升高的原因。

对油枕检查胶囊的呼吸畅通，油枕的气体排尽，以免发生假油位。

⏹（2）因环境温度变化或轻度漏油而使油位显著降至低限时，立即联系检修人员处理和加油，保持油位正常。

（3）大量漏油而使油位迅速下降时，必须采取措施，并立即加油。

加油或放油时将重瓦斯保护跳闸压板切至信号位。

（4）变压器大量漏油无法消除、瓦斯继电器看不见油位，立即将变压器停电。

⏹（5）油位异常情况下，严密监视变压器的油位计和温度变化，并及时汇报有关领导。

DOI：10.16661/ki.1672-3791.2019.18.045变压器内油波纹储油柜油位异常分析与处理张改玲 王冉冉(国网山东省电力公司莘县供电公司 山东聊城 252400)摘 要：变压器是借助电磁学原理调节交流电压的装置，主要由初、次级线圈与磁芯构成。

该文针对变压器内油波纹储油柜油位异常分析流程进行剖析，结合变压器内油波纹储油柜日常使用注意事项，通过验证往复运动、检查波纹管结构、绘制平均温度变化表、检验注、放油工艺等方法，目的在于提高储油柜运行稳定性，推动供电企业经济稳定发展。

关键词：变压器 油波纹储油柜 油位中图分类号：TM411 文献标识码：A 文章编号：1672-3791(2019)06(c)-0045-02在实际操作中，变压器内部油波纹储油柜受到多方面因素影响，会产生油位异常情况。

采取合理措施对异常情况进行分析、处理，对提高变压器运行稳定性，加快供电企业经济发展有着重要意义。

1 变压器内油波纹储油柜油位异常分析流程1.1 理论补偿容量油波纹储油柜理论补偿容量是根据变压器总油重和使用地区温度计算所得的数据[1]。

具体计算公式如下：V=f×G/g。

其中V表示油波纹储油柜的理论补偿容量，计量单位为L；f表示油波纹储油柜容积的补偿参数，f=a （t0+t）；G表示变压器总油重，计量单位为㎏；g表示油波纹储油密度，通常情况下，储油柜油密度为0.9kg/L；a表示储油柜受到外界温度影响内部油体所产生的膨胀系数；t0表示使用地区最高与最低温度间的差值，计量单位为℃；t表示单位时间内变压器内部的平均温升，t=40K。

如，某地区变压器总油重为70t，最高温度为45℃，最低温度为-21℃。

膨胀系数a=0.0007，根据公式可以计算f=0.0742。

将f值代入公式中可得V=5771（L）。

1.2 实际补偿容量实际补偿容量是变压器实际运作中储油柜的储油总量[2]。

以上式计算结果为例继续进行分析，当理论补偿容量为5771L时，可以选择单波补偿容积为50L的波纹芯体测量此时变压器内部储油柜的对应波数。
