eTrex 操作手册目录一、介绍部分1． eTrex的超强功能…………………()2．eTrex 性能简介…………………………………()二、 eTrex 的基本操作1．机体外部设计……………………………（）2．基本按键操作……………………………三、功能画页简介1．卫星状况画页……………………………………()2．航及导航画页…………………………………………() 3．罗盘导航画页…………………………………………() 4．菜单画页…………………………………………()四、坐标系统的转换及校正……………………………()1．坐标格式设置……………………………()2．坐标参数计算……………………………()3．参数输入……………………………()五、定位.导航功能设定………………………………………()1．如何设定航点……………………………()2．如何编辑航线……………………………()3．如何导航……………………………()六、求面积操作……………………………………………（）七、性能指标………………………………………………（）八、选配件……………………………………………………()九、产品售后服务……………………………………………()一十、装箱单…………………………………………1、eTrex的超强功能● 真正并行12通道，可瞬间完成定位功能，在各种恶劣环境中尤显其卓越性能。
● 全中文界面、人形图案、形象生动、妙趣横生。
● 可自由转换坐标，包含WGS-84、BJ-54、西安-80及自定义坐标、各种球面、平面显示格式。
● 可用来计算不规则地形的面积，方便快捷。
● 内存大、存点多、航迹、航线多种导航方式。
● 单手操作、简单易懂、使用更加便利、舒适● 外形精巧、彩色封壳、鲜明活泼● 只用两节电池、功耗低、重量轻、小巧精致、迷你设计。
● 制作标记、外出更轻松，给出日出。
日落时间。
使你工作、计划井井有条。
2、eTrex 性能简介美国GARMIN公司一直投入大量的人力、物力，倾注于高水平GPS接收体制的研究。
手持GPS采集仪操作手册一、功能描述1.GPS数据采集：采集上下行站点、转弯点及限速点的经纬度信息。
2.报站器功能：采集仪可以进行自动或手动报站，可用于测试采集的数据是否准确。
二、控制面板说明液晶屏显示说明：液晶屏显示分为两部分，上一行显示为：公交线路显示、上下行状态显示、站点序号显示、GPS 信号显示、电池容量显示、时间显示，在整个操作过程中，这些项目和数目不会发生变化；其他部分用于操作界面的显示，操作发生变化时，显示的内容也会变化。
按键功能说明：“F1”：报站模式下，服务语1。
“F2”：报站模式下，服务语2。
“F3”：报站模式下，服务语3。
“起步”：报站模式下，起步；主操作界面下，切换到上行。
“↑(上行)”：上移；报站模式及采集模式下切换到上行。
“到站”：报站模式下，到站；主操作界面下，切换到下行。
“←/-”：左移；移站减。
“↓(下行)”：下移；报站模式及采集模式下切换到下行。
“→/+”：右移；移站加。
“背光”：背光开关。
“返回”：返回上一级。
“确定”：进入菜单项或确认某个操作；报站模式下，服务语4（转弯）。
三、基本操作1.开机及主界面操作：开机后，系统进入初始化过程，停留2~3秒钟，系统进入主操作界面，液晶屏依次显示：公交线路，如“H292”（H开头表示空调车，L开头表示普通车）；上下行状态，如“↑”（“↑”表示上行，“↓”表示下行），系统重启后，该状态保持不变；站点序号，如“000”，系统重启后，该序号默认显示“000”；GPS信号显示“”；电池状态显示“”，当显示为“”，表示要充电；时间显示，接上GPS天线并搜寻到信号后，图标显示为“”，系统自动同步GPS时间，无GPS信号时，时间默认显示“00:00”；以下依次显示“线路选择”、“采集模式”、“报站模式”、“导入数据”、“导出数据”、“U盘模式”6个菜单。
2.按键操作：按“起步”键，上下行状态显示为“↑”(表示上行)，站点序号重置为“000”；按“↑”键，上移菜单项；按“到站”键，上下行状态显示为“↓”（表示下行），站点序号重置为“000”；按“←/-”键，站点序号减1；按“↓”键，下移菜单项；按“→/+”键，站点序号增1；按“确定”键，进入选中的菜单项。

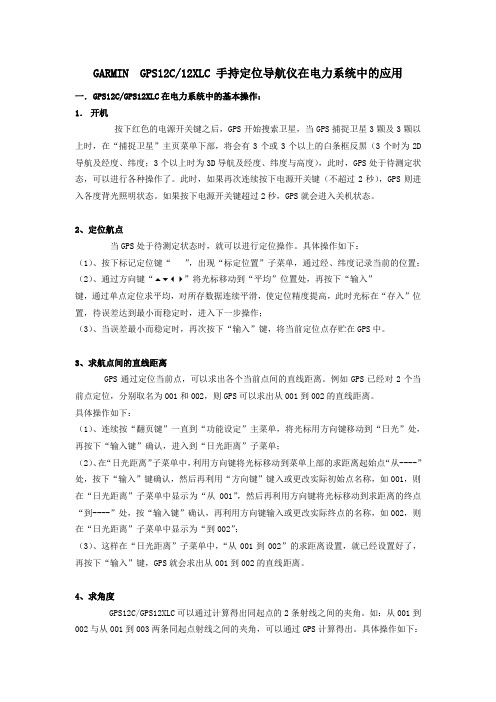

GARMIN GPS12C/12XLC手持定位导航仪在电力系统中的应用一．G PS12C/GPS12XLC在电力系统中的基本操作：1．开机按下红色的电源开关键之后，GPS开始搜索卫星，当GPS捕捉卫星3颗及3颗以上时，在“捕捉卫星”主页菜单下部，将会有3个或3个以上的白条框反黑（3个时为2D 导航及经度、纬度；3个以上时为3D导航及经度、纬度与高度），此时，GPS处于待测定状态，可以进行各种操作了。
此时，如果再次连续按下电源开关键（不超过2秒），GPS则进入各度背光照明状态。
如果按下电源开关键超过2秒，GPS就会进入关机状态。
2、定位航点当GPS处于待测定状态时，就可以进行定位操作。
具体操作如下：（1）、按下标记定位键“”，出现“标定位置”子菜单，通过经、纬度记录当前的位置；（2）、通过方向键“ ”将光标移动到“平均”位置处，再按下“输入”键，通过单点定位求平均，对所存数据连续平滑，使定位精度提高，此时光标在“存入”位置，待误差达到最小而稳定时，进入下一步操作；（3）、当误差最小而稳定时，再次按下“输入”键，将当前定位点存贮在GPS中。
3、求航点间的直线距离GPS通过定位当前点，可以求出各个当前点间的直线距离。
例如GPS已经对2个当前点定位，分别取名为001和002，则GPS可以求出从001到002的直线距离。
具体操作如下：（1）、连续按“翻页键”一直到“功能设定”主菜单，将光标用方向键移动到“日光”处，再按下“输入键”确认，进入到“日光距离”子菜单；（2）、在“日光距离”子菜单中，利用方向键将光标移动到菜单上部的求距离起始点“从----”处，按下“输入”键确认，然后再利用“方向键”键入或更改实际初始点名称，如001，则在“日光距离”子菜单中显示为“从001”，然后再利用方向键将光标移动到求距离的终点“到----”处，按“输入键”确认，再利用方向键输入或更改实际终点的名称，如002，则在“日光距离”子菜单中显示为“到002”；（3）、这样在“日光距离”子菜单中，“从001到002”的求距离设置，就已经设置好了，再按下“输入”键，GPS就会求出从001到002的直线距离。
Providing the rugged, small, light-weight handheld GPS receiver.For surface mobility, Rockwell Collins’GPS-based equipment is unsurpassed.Our portable, versatile Polaris™Guide GPS receiver provides guidance capabilitiesfor vehicular, handheld and sensor applications. This commercial GPS receiver is a rugged, small and low weight handheld receiver, with an easy-to-use man-machine interface (Graphical User Interface (GUI) and moving maps) and a proven design that passes environmental, serial port and software testing.Our 12-channel All-in-View Standard Positioning Service (SPS) C/A code module is incorporated into the PolarisGuide.This commercial GPS receiver is the12-Channel companion to theRockwell Collins 5-Channel PLGR,12-Channel PLGR II and 12-Channel DAGR. Our receiver is interchangeable with the DAGR receiver, having the same mechanical size, fit and electrical interfaces. This SPSversion application reduces the investmentof a full redesign or requalification whentransitioning to/from a DAGR receiver isrequired.Our receiver is intended for use in multiplefederal, civilian, DoD and internationalplatforms requiring SPS real-time GPSdata. The small size and features of ourcommercial receiver make it attractivefor vehicles and other handheld receiverapplications where a ruggedized GPScapability is needed.For backwards compatibility, ourcommercial receiver also providescontinued support to current users of ourlegacy SPS PLGR GPS receivers.When turned off, a low-power time sourceruns continuously to allow rapid acquisitionof the GPS satellites when the receiver isturned on.ADVANCED GPS FEATURESLow power, 14 hour+ battery life>(continuous)Low weight <1 pound>12-channel continuous satellite tracking>for All-In-View operationAggressive strategies to improve>acquisition/reacquisition performanceand reduce power consumptionCold start without time, position or>almanac in less than 100 seconds fromcomplete OFFExtended performance in a diverse>jamming environmentJ/S 24 dB during initial C/A code•acquisition and trackReceiver Autonomous Integrity>Monitoring (RAIM)Resistance to multi-path effects>Outstanding GPS performance and>historyMature, proven GPS technology>Polaris™Guide147-0685-001-GS 08/08 BUS © Copyright 2008, Rockwell Collins, Inc. All rights reserved. Printed in the USA.Building trust every day.Rockwell Collins delivers smart communication and aviation electronic solutions to customers worldwide. Backed by a global network of service and support, we stand committed to putting technology and practical innovation to work for you whenever and wherever you need us. In this way, working together, we build trust. Every day.For more information contact:Rockwell Collins400 Collins Road NECedar Rapids, Iowa 52498800.321.2223+1.319.295.5100+44.118.926.1111 (Rockwell Collins UK)fax: 319.295.4777email:*****************************/gsSPECIFICATIONSFrequency L1 – C/AAcquisition time TTFF <90 sec (warm) (J/S <24 dB)STBY <15 minTTFF <100 sec (cold)GPS time accuracy 111 nanoseconds*Dynamics Velocity: 250 m/sAcceleration: 20 m/s2Position accuracy DGPS: <3 m, typical horizontal*SPS: <16 m, 95% horizontal*Velocity accuracy 0.4 m/sec 3D 95% (Static Handheld) Coordinate system 30 predefined, 6 user-defined Storage capacity 999 waypoints5 moving waypoints15 user-definable reversible routesof up to 999 legs eachMTBF 10,000 hoursDatums 233 predefined, 6 user-defined Compatibility ICD-GPS-153, AN/PSN-13, AS/PN-11INTERFACESThree (3) independent serial data ports (full duplex)>Two (2) standard TIA/EIA-232 serial data ports•One (1) standard TIA/EIA-422 serial data port•- ICD-GPS-153 compliantNMEA-0183 (ver 3.01) data output•Laser range finder•Timing interfaces>1 PPS input•1 PPS UTC, 1 PPS T-Mark and 10 PPS outputs•L1 active RF antenna port, 3.3 V DC>RTCM 194-93/SC 104 differential GPS (DGPS) correction data >inputExternal power, data and antenna inputs>PHYSICAL CHARACTERISTICSPower External: 9 to 32 VDCTypical power: ˜1 WBatteries: 4 - 1.5V AA cells for primepower1 - 3.6V 1/2 AA cell for memory powerBattery life: >14 hours (continuous) Weight <1 lb (454 g)(with L91 primary cells)Size/volume 6.35 in x 3.46 in x 1.58 in maximum(16.14 cm x 8.79 cm x 4.02 cm) Display size (viewable) 1.693 in (H) x 2.311 in(43.00 mm (H) x 58.7 mm) Temperature range Operating: -32°C (-26°F) to+70°C (+158°F)Storage: -57°C (-70°F) to+70°C (+158°F)Humidity 0 to 100% (no precipitation)Water resistant Immersible to 1 meterAltitude (operating) -400 m to 9,100 m MSL*SA offACCESSORIES AND SOFTWARE VARIANTSA complete set of accessories available at:/ecat/gs/Government_bu.html Software variants availableDepartment of Commerce>Standard•Situation Data Advisor (SDA) based upon DoC standard•Department of State ITAR Controlled - CAT XV (F)>Military Use•Military Use Link (MUL) DoC Standard + Call for Fire, CAS 9 •Line, Gun/Mortar LayingSituation Data Advisor (SDA) based upon Military Use Link •sPecifications subject to chanGe without notice SELECTION GUIDEReceiver Type Description Part Number12-channel Handheld SPS Commercial Handheld GPSReceiver822-2428-00X。
手持式GPS使用说明一、设置手持式GPS1.首先，确保手持式GPS上电，按下开关按钮，等待设备开机。
2.进入设备设置界面，一般通过屏幕上的“设置”或者“系统设置”按钮进入。
3.在设置界面中，可以进行语言选择、日期时间设置、地图源选择等操作。
4.在语言设置中，选择您熟悉并方便使用的语言，以便在导航过程中可以清楚理解指引。
5.在日期时间设置中，确保GPS的时间与当前时间一致，以保证定位的准确性。
二、地图使用1.打开地图应用程序，在屏幕上会显示您当前所在的位置。
2.可以使用屏幕上的放大和缩小按钮来调整地图的缩放比例，以便获得更清晰的视图。
3.如果需要查找一些特定位置，可以使用功能，输入地址、关键字等来进行。
5.如果需要保存一些位置，可以使用书签功能。
在特定位置上长按屏幕，选择“添加书签”，并命名。
三、导航1.手持式GPS可以帮助规划最优路线，选择最短时间或最短距离等不同导航模式。
2.使用导航功能前，请确保手持式GPS已连接卫星并定位成功。
3.输入您的目的地，可以通过、输入地址或选择地图上的位置来确定目的地。
4.设置导航偏好，选择您偏好的导航方式，如避开高速公路、避开收费站等。
5.导航过程中，手持式GPS会提供语音和图像提示，帮助您沿着最优路线前进。
6.如果您偏离了原定路线，手持式GPS会提供重新导航的选项，以确保您能够正确到达目的地。
7.导航功能还可以提供实时路况信息，如堵车情况、交通事故等，帮助您选择更合适的路径。
四、其他功能1.手持式GPS通常还具有其他实用功能，如高度测量、速度测量、路径记录等。
2.高度测量功能可以帮助您了解当前位置的海拔高度，适用于登山等户外活动。
3.速度测量功能可以显示您当前的移动速度，可以用于骑行、跑步等运动。
4.路径记录功能可以记录您的行程，以便后续查看和分析。
总结：以上是手持式GPS的使用说明，包括设置、地图使用和导航等方面。
使用手持式GPS可以帮助您更轻松地找到目的地，并提供最优的路线导航。
eTrex Legend（中文）——传奇使用手册GPS新概念——真正的数字化生活中文输入功能完善超大内存面积计算人性化界面目录第一章：序言部分第二章：速查部分1．性能简介2．按键及功能介绍3．电池的安装4．显示屏背景光及对比度设置5．主页页面转换6．地图页面基本情况7．导航页面基本情况8．旅行计算机页面基本情况9．主菜单页面基本情况10．把当前位置标志为航路点11．改变航路点符号12．引导返回到您的起始点第三章：手册部分13．概述14．如何选择“关闭GPS”15．导航方式——概述16．地图页面概述17．地图页面选项概述18．使用移动光标概述19．停止导航20．数据区概述21．设置地图概述22．设置地图操作步骤23．导航页面概述24．设置导航页面操作步骤25．旅行计算机页面概述26．使用主菜单27．存点航路点页面概述28．创建航路点29．设计航路点30．查找菜单概述31．查找航路点概述32．查找操作步骤34．查找兴趣点概述37．创建和使用航线概述38．编辑航线39．编辑航路点40/41。
航线使用概述42．航线页面的数据区43．使用航迹概述44．航迹使用操作步骤45．设置页面概述46．单位页面概述47．显示页面概述48．接口页面概述49．系统页面概述50．工具概述51．日历概述52．打猎/捕鱼概述53．面积计算第四章：附录附录A：技术指标附录B：时差表附录C：配件附录D：数据接口附录E：简单故障维修第一章序言说明书介绍感谢您购买eTrex Legend（传奇）GPS接收机——我们不停努力的结果，为了可以使您的新型GPS 接收机发挥最大的用途，并且了解所有的操作细节，您可以花些时间阅读一下本手册。
手册由四部分组成：一、序言部分二、速查部分介绍了一些Legend的细节、主要操作页面和基本导航方式三手册部分提供了使用Etrex Legend 的所有细节。
四、附录部分包括一些有关附件，说明书，维修向导，主题索引等方面的信息。
麦哲伦手持GPS2000接收机中文使用说明书GPS2000中文使用说明书固定点：GPS2000接收卫星信号计算出一个坐标值来描述你在地球上唯一的位置，这叫做获得的一个固定点。
计算出的坐标就是这个固定点。
固定点可以在”POSITION”屏幕看到。
地标：（简写为LMK）固定点可以命名后保存，实际应用中可能有很多情况下也称作路点。
去：你可以按”GOTO”键选择一个目的地地标，GPS2000将从现在的位置引导你到目的地并可以获得方位和距离信息。
路线：路线和“去”有些不同，路线包含起始和结束的地标，并可能包含这条路上的其他地标。
路线可以从一个地标到另外一个，也可以多达甚至29个地标。
路段：路段是路线里面从两个地标之间的距离，比如按顺序从A到B然后再到C再到D包含三段路段。
海拔：GPS2000可以计算出你的海拔高度。
HDG: GPS2000用来定义接收机在地球表面移动的方向。
BRG: 方位用北方为0度，顺时针方向计算，方位指示你要向哪个方向可以到达目标。
GPS2000使用4个5号碱性电池最多可以连续使用17个小时。
安装电池的时候可以感觉到阻力，你能够发现电池盖上有一个密封圈。
初始化为了持续的计算出你的位置，GPS2000必须至少能够跟踪24颗环绕地球的GPS 卫星之中的3颗卫星信号。
因为它只能观测到地平线以上的卫星，所以它必须知道观测所在地的位置和时间。
在GPS2000的内存里有卫星的星历以及地理位置的对应关系，为了使用这个星历，GPS2000要知道它的大概位置，误差不要超过300英里，还有当前的日期和时间。
GPS2000在出厂前这些数据都被清除了，要初始化GPS2000，它可以在三分钟内计算出固定点的位置。
你也可以不初始化坐标，这时GPS2000将顺序搜索所有的卫星并且当收到四颗卫星信号的时候计算出固定点位置，（这样的话将会花费15分钟以上）。
如果发生以下情况请执行初始化：内存被清空。
关机状态下移动超过300英里。
SI-‐TEX T RAWL P LOT 12SD C OLOR L CD G PS W AAS C HARTING S YSTEM-‐ S pecifications Power Requirement10 -‐35V D C, 15W Display12.1" (diagonal) X VGA C olor L CD T FT Display R esolution800 x 600 p ixels Cartography Four s lots f or h igh-‐definition C -‐MAP M AX/NT+ C -‐Card c artridges Operating Temperature32º t o 131º MemoryNon-‐volatile w ith b attery b ackup TechnologyHigh-‐speed I ntel X scale P rocessor Cursor C ontrolJoystick KeypadS ilicon r ubber, b acklighted Storage C apacityUnlimited w ith o ptional S D m emory c ard Waypoints/Marks5000 Routes50 (100 w pt/route) Track P oints5000 Type o f U ser P oints16 Mark I dentifiersAlphanumeric, P lotting I ntervals—Distance 0.01, 0.05, 0.1, 0.5, 1, 2, 5, 10 N M —Time 1, 5, 10, 30 s ec, 1 m in. Depth U nit f or Depth L ineMT, F T o r F M Cartographic FunctionsWorldwide c hart c overage, D epth, D istance & S peed u nit s election, B uilt-‐in Continental c artography, C oordinates S ystem (Lat/Lon, U TM, O SBG, T D), M ap datum, D ata w indow m ode, D isplay m ode (full, s imple, f ishing, l ow, c ustom). Marine: N ames, N av-‐aids, L ight S ectors, A ttention A reas, T ides & C urrents, Seabed T ype, P orts & S ervices, T racks & R outes. D epth: D epth A reas, D epth Areas M in/Max. D epth L ines & S oundings M in/Max. L and: N atural F eatures, Rivers, & L akes, C ultural F eatures, L andmarks. C hart: L at/Lon G rid, C hart Boundaries, C artography, m ixing L evels, D e-‐clutter, M ap Fix F unctionsFix c orrection (manual o r a utomatic), D isplay H eadings T rue o r M agnetic, Map O rientation (North-‐up o r T rack-‐up), D GPS, W AAS, E GNOS, F ix D atum, Compass C alibration, P osition f ilter, S peed f ilter, S tatic N avigation, M agnetic variation u ser s electable Report F unctionsRoute d ata r eport, D epth G raph, D epth G raph F ull, N avigation D ata (allows selection o f D CI S cale a nd N avigation P age f ields), 3D R oad, G PS S tatus, G PS Data, U ser P oints L ist, A bout Special F unctions Estimated t ime o f a rrival, N avigation D estination, N avigation d ata d isplay: L /L, COG, S OG, B RG, X TE, T TG. A utomatic i nfo o n c artographic o bjects a nd u ser points. S imulation: S peed, H eading, D ate, T ime C ursor C ontrol, S imulation On/Off. A larms H andling: A rrival A larms, X TE A larms, A nchor A larm, D epth Alarm, G rounding A larm, G rounding D epth L imit, G rounding A larm R ange.Download c apability t o C-‐MAP N T+ u ser c artridge. R/B F unction, M OB, M ulti-‐windows o ption, P orts & S ervices, T ide S tations, W recks, O bstructions, C-‐STAFF, C-‐Forecast, K eypad B eep s election, D ata & T ime S etup (local, U TC),Altitude U nit (FT, F M, M T), D istance U nit (KM, N M, S M), S peed U nit (MPH,KTS, K PH), N earest S ervicesInput/OuputFormat NMEA-‐0183 V er 2.0CaseDimensions/Weight 13.5"H x 15"W x 8.9"D, 18.7 l bs.GPS/WAASRECEIVERReceiver L1, C A/codeAccuracy Better t han 3m, 95% o f t he t imeMax. S olutionUpdate R ate 10/secCold S tart (average) <45 s ecWarm S tart(average) <40 s ecHot S tart (average) <8 s ecAntenna ExternalCable L ength 33 f eetIMPORTANT N OTICE: S I-‐TEX E lectronics C harting S ystems a nd C-‐MAP M AX/NT+ N avigation C hartsare n ot d esigned t o r eplace s tandard g overnment c harts. A ny e lectronic n avigation d evice s hould b e operated a long w ith t he p rudent u se o f r eliable m anual b ackup m aterial.NOTE: A ccuracy i s s ubject t o c hange i n a ccordance w ith D OD c ivil G PS u ser p olicy.*Guardian™ f eature s hould b e u sed a s a t ool i n c onjunction w ith o ther n avigation s uch a s D epthSounders, C harts a nd V isual S ighting,and s hould n ot b e r elied u pon a s t he s ole m eans o f n avigation.Specifications s ubject t o c hange w ithout n otice.。
eTrex 操作手册目录一、介绍部分1．eTrex的超强功能…………………()2．eTrex 性能简介…………………………………()二、eTrex 的基本操作1．机体外部设计……………………………（）2．基本按键操作……………………………三、功能画页简介1．卫星状况画页……………………………………()2．航及导航画页…………………………………………()3．罗盘导航画页…………………………………………()4．菜单画页…………………………………………()四、坐标系统的转换及校正……………………………() 1．坐标格式设置……………………………()2．坐标参数计算……………………………()3．参数输入……………………………()五、定位.导航功能设定………………………………………() 1．如何设定航点……………………………()2．如何编辑航线……………………………()3．如何导航……………………………()六、求面积操作……………………………………………（）七、性能指标………………………………………………（）八、选配件……………………………………………………()九、产品售后服务……………………………………………()十、装箱单…………………………………………1、eTrex的超强功能●真正并行12通道，可瞬间完成定位功能，在各种恶劣环境中尤显其卓越性能。
●全中文界面、人形图案、形象生动、妙趣横生。
●可自由转换坐标，包含WGS-84、BJ-54、西安-80及自定义坐标、各种球面、平面显示格式。
●可用来计算不规则地形的面积，方便快捷。
●内存大、存点多、航迹、航线多种导航方式。
●单手操作、简单易懂、使用更加便利、舒适●外形精巧、彩色封壳、鲜明活泼●只用两节电池、功耗低、重量轻、小巧精致、迷你设计。
●制作标记、外出更轻松，给出日出。
日落时间。
使你工作、计划井井有条。
2、eTrex 性能简介美国GARMIN公司一直投入大量的人力、物力，倾注于高水平GPS接收体制的研究。
经过卓有成效的工作，1995年底，Phase TracK 12™----一个崭新的并行12通道、相位跟踪新体制诞生了。
正值1998年新春之际，GARMIN公司又推出全新汉化机型GPS12/GPS12XL在大众应用、价格低廉的导航型接收机中，Phase TracK 12™直接超越了以往5、8、10通道的时代，是目前唯一投入实际应用的并行12通道接收机。
它为GARMIN强大的GPS信号处理、数据处理等软件系统提供了最高水平的硬件平台，其各方面的性能达到了无与伦比的新境界。
在此基础上GARMIN公司于本世纪未又强力推出最新系列精巧型eTrex—小博士系列接收机。
以下对GPS eTrex 小博士接收机的主要性能及其所采用的高新技术作以简要介绍。
抗遮蔽性：GPS定位系统是通过接收卫星传播来的信号，计算当前位置。
接收卫星信号的强弱，直接关系接收机定位的准确性。
在深山、沟谷、密林等应用环境，信号受遮挡比较严重，环境比较恶劣，此种情况一般GPS接收机的跟踪能力较差,会看到信号强度显示波动不停，甚至信号强度过低不能定位。
GPS eTrex 继12通道接收机的硬件体制及软件处理的优点，同时又增强了信号的滤波优化处理功能，添设抗干扰屏蔽层，使很微弱的信号也能捕获，体现其超强的信号跟踪能力。
高灵敏性：GARMIN公司在GPS接收板的信号反应灵敏性处理上投入了大量技术研究，改善各项综合性能，采用其并行通道、CA码伪距跟踪同时，进行载波相位跟踪。
利用观测值对码伪距进行相位平滑处理。
使其观测信噪比明显增强，噪声均方根（RMS）小于1米。
GPS eTrex 接收机在一较小范围移动其罗盘指针及其秒位数据能迅速反应。
高精度：GPS eTrex 采用载波相位平滑处理技术，其均方根处理后的位置精度达到5米。
GPS eTrex 在美国SA政策取消后，手持机领域里是导航型接收机中的姣姣者。
GPS eTrex 保持其高度一致性，这种轻巧型手持机无论是动态还是静态。
多台机器对同一位置较正时，机器的位置输出完全一致。
利用此种特点可以进行较高精度的相对位置测距、定位、做图。
多种坐标系统：卫星定位系统在全球的应用已越来越广泛，其应用领域及适用地区、适用系统都得到前所未有的拓展。
根据不同国家可以任选本国的单位制式及坐标系统。
我国大地坐标的记录方式，根据用户的需求可以用度、分、秒或直角坐标形式等多种选择方式。
一些大地网格坐标需求用户可根据需要进行WGS84国际通用坐标系统. BJ54坐标系统或西安80坐标标系统的转换。
求面积功能：GPS eTrex 精巧型接收机在定点、导航的同时，增加了面积自动解算功能。
可以自动对所行航迹封闭区域的面积准确输出，无需你苦心劳力去测量，真正解决您的工作需要。
定位迅速：定点、定位是GPS的最基本功能，其点位输出的快慢直接反应机器的各项综合性能。
抗遮挡的能力，反应的灵敏性等。
同时也是考核GPS接收机性能的重要指标。
GPS eTrex 接收机在第一次使用时可以不用初使化，任何GPS接收机在初次使用，或机器移动跨度较大（1000公里外）或长时间几年未用，此时受星历的变化、数据的改变，那么其定位时间较平时慢，但GPS eTrex 可不用初使化，置开阔地带直接收星定位。
热启动（warm start）GPS eTrex 15秒。
冷启动（cold start）GPS eTrex 45秒。
自动定位（Auto locate）GPS eTrex 2分钟。
硬件完善、扩展自如：GPS eTrex 内置天线灵敏度高，如果您处在室内或完全遮挡环境（如车内）接收机无法收到GPS 信号。
GPS eTrex 可以使用感应式天线，完成其信号的接收功能。
GPS eTrex 同样设有外接通信接口，使其与PC机及其它终端设备相连，数据回报与计算机交连实现数据上传下载、操作简单、传输准确。
通过这个数据接口，可以接收RTCM、SC104差分信息，实现差分较正精度达到1-5米。
屏幕显示清晰直观：GPS eTrex 体积小、重量轻，相比之下屏幕大、显示直观、点阵密集、背景光夜间操作，使您的工作清晰明朗。
功耗低、军标封装操作简单：GPS eTrex 用2节普通碱性电池供电功耗低，连续使用22小时，防水、防震、防尘、一体化压接封装，美国军标MTL-810标准。
工作温度-25-70℃、保存温度-40-80℃，对野外环境适应能力强。
侧面按键分部，便于单手掌上操作，简单易懂。
二、eTrex的基本操作GARMIN公司投入大量的技术力量，采用最先进的电子技术在二十一世纪初推出最新款时尚精巧型手持机GPS eTrex ---小博士系列。
1．机体外部设计Gps eTrex小博士是Phase Track 12TM GPS12家族中的最新推出的新款机型。
外体流线型设计，小巧灵珑、轻盈活泼，适于手握。
独具特色的两侧面按键分部，便于单手掌上操作。
面板按键简洁明了，各键功能简介如下图：正面彩色外壳，可调亮度单色显示屏背面上部胶盖下是触点式外接电源、数据接口背面下部胶盖旋90度取下内放置2节电池机身下面凹槽为系长带子正面上部天线内置侧面分部功能按键按键名称及功能（1）电源键----（Power Button）用于开机、关机和控制屏幕背景光的强度。
（2）翻页键----用于顺序循环显示各画页，并从菜单各功能页中退回主页。
（3）输入键----(Enter Button) 激活高亮度光标所框项，确认菜单选项及输入数据。
（4）上、下光标键（△或▽）----用于上下左右移动光标，选择输入字母及数字。
其主要功能如下：●在各画页或菜单中用于选择功能选项●在卫星状态页调整显示屏对比度●在地图页中用于缩放比例尺●在罗盘导航页中查看各种数据2．基本按键操作●开机：GPS的使用依赖于从卫星搜集到的数据。
将eTrex置于露置的天空下，握住机器使内部天线水平面向天空。
按住电源键（Power Button）约1秒开机，机内进行自检，你将会看到机器在自检时显示的自检页图2-2-1，几秒钟后显示卫星状态页如图2-2-2。
图2-2-1 图2-2-2●关机：按住电源键（Power Button），2秒钟后eTrex 接收机自动关机。
●背景光照明：按一下电源键，屏幕出现背景光显示,再按一下电源键，背景光关闭。
●调节画面对比度：在卫星画页下，长时间按上、下光标键调节画面清晰对比度至清晰为止。
●查找画面：按翻页键，每按一下都显示一个画页，共4个主画页，（卫星状态页、航迹画页、罗盘导航页、功能主菜单页）循环显示。
●进入或退出各功能画页：按翻页键选择你所要找的画页后，按输入键则显示该主页下各功能页；若退出看其它画页，则按翻页键，退出时是逐层菜单显示。
三、主要功能画页GARMIN公司新推出的精巧型GPS eTrex 接收机共设有4个主画页。
可以使用翻页键循环查找每个画页，其各主画页显示如下图。
图3-1-1 图3-2-1 图3-3-1 图3-4-11．卫星状态画页（图３-1-1）在初次使用时显示为图3-1-1，此时应在户外进行自动收星2分钟，定位后画面自动转换为图3-1-2或图3-1-3图3-1-2为正常状态，如异常则有如下提示：若此时机器当前点卫星信号较弱（受遮挡或产生干扰），会有相应提示，此时机器应改变位置、重新定位图3-1-2 图3-1-3（2）当电量较低时，此画面会提示需要更换电池。
（3）自动定位的机器10分钟仍未定位则显示几种卫星跟踪不上的原因。
提示：（1）跟踪卫星困难你在户内吗？是或否如机器确在室内或遮挡为正常状态。
如机器不在室内环境条件较好，确认为否时提示其它情况。
（2）上次使用后你移动上百英里/公里吗？如机器确已移动上百公里此时为收星正常状态，初使化后重新定位。
如机器并未移动上百英里，确认否时按输入键后，提示其它情况。
（3）今天是2000-7-17吗？如日期为真实情况，确认后按输入键重新定位。
如确认为否时机器恢复出厂状态，重新定位。
2．航迹导航画页（图3-2-1）图3-2-1航迹画面页显示您的位置（人形图标）和您旅行的轨迹。
当您移动时，会产生一条航迹。
航点的名字和符号也会在画面上显示。
我们将在以后的章节中告诉您怎样通过标记航点来确定您的位置。
当您移动时，eTrex 会自动地旋转画面，因此在你所处的当前点总是显示为人形图标。
“N”真北指针会告诉你真北的方向。
为了看到完整的行程，你可以调整地图的比例尺（从50米到1200公里），按住上键，放大比例尺，按下键，缩小比例尺。
此画面记录你行驶的轨迹.图上方有一个指北的指针图下方有图的比例尺可以用或调节比例尺大小（50m—1200km）若对画面页进行设置，按输入键进入此画面下的功能菜单页，用光标键或移动光标找到你所选项后，按输入键进入此选项的菜单画页中，完成你所要实现的功能：1）上为航向：即正上方为北的指向，在画面页中有一个指北针指示方向或选上为北做方向，指示可以通过罗盘来找方位。
