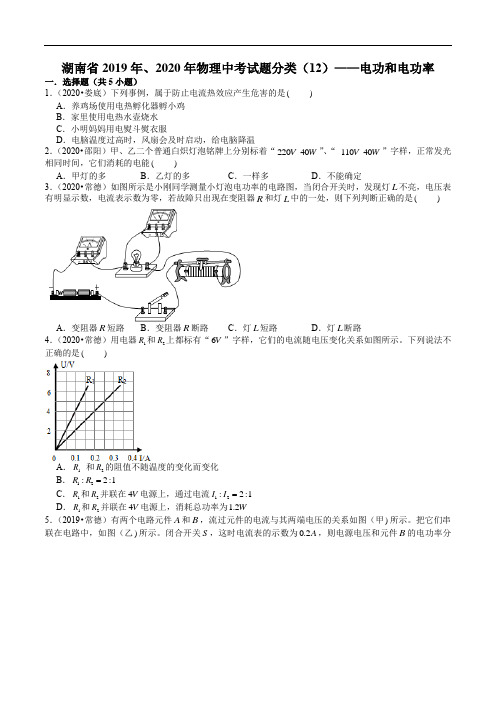

湖南省2019年、2020年物理中考试题分类（12）——电功和电功率一．选择题（共5小题）1．（2020•娄底）下列事例，属于防止电流热效应产生危害的是( )A ．养鸡场使用电热孵化器孵小鸡B ．家里使用电热水壶烧水C ．小明妈妈用电熨斗熨衣服D ．电脑温度过高时，风扇会及时启动，给电脑降温2．（2020•邵阳）甲、乙二个普通白炽灯泡铭牌上分别标着“220V 40W ”、“ 110V 40W ”字样，正常发光相同时间，它们消耗的电能( )A ．甲灯的多B ．乙灯的多C ．一样多D ．不能确定3．（2020•常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L 不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R 和灯L 中的一处，则下列判断正确的是( )A ．变阻器R 短路B ．变阻器R 断路C ．灯L 短路D ．灯L 断路4．（2020•常德）用电器1R 和2R 上都标有“6V ”字样，它们的电流随电压变化关系如图所示。
下列说法不正确的是( )A ．1R 和2R 的阻值不随温度的变化而变化B ．12:2:1R R =C ．1R 和2R 并联在4V 电源上，通过电流12:2:1I I =D ．1R 和2R 并联在4V 电源上，消耗总功率为1.2W5．（2019•常德）有两个电路元件A 和B ，流过元件的电流与其两端电压的关系如图（甲)所示。
把它们串联在电路中，如图（乙)所示。
闭合开关S ，这时电流表的示数为0.2A ，则电源电压和元件B 的电功率分别是()A．2.0V0.8W B．4.5V0.5W C．2.5V 1.0W D．4.5V 1.0W二．填空题（共15小题）6．（2020•株洲）电动自行车是生活中最常见的交通工具，人们常简称为电动车，给电动车充电时，充电器将220V家庭电路电压降为电动车蓄电池需要的充电电压，现在，我市许多小区安装了公共充电插座，采取扫码付费自动充电（如图所示），这些插座都是（填“串联”或“并联”)的。
电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。
2.（2019威海，20）图甲是某新型电饭锅的简化电路图。
R0为15Ω的定值电阻，其阻值不受温度影响。
R T是热敏电阻，其阻值随温度的变化规律如图乙所示。
由图象可知，当R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到100℃时，R T的功率为W。
3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
4.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值___________Ω。
5.（2019达州，10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
则下列结果正确的是（）A．电源电压为20VB．R1的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W6.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。
2019-2020年人教版物理九年级中考复习题——电功与功率2019-2020学学学学学学学学学学学学学学学——学学学学学一、单选题（本大题共15小题，共30.0分）1.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A. 灯泡L变亮,电流表示数变大B. 灯泡L变暗,电流表示数变小C. 灯泡L变亮,电流表示数变小D. 灯泡L变暗,电流表示数变大2.下列估测的数据中最接近实际的是（）A. 一张中考试卷厚度大约为1mmB. 一间普通教室内的空气的质量大约为300gC. 家用空调的电功率约为1000WD. 某初三学生百米成绩约为8s3.实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )A. 25VB. 35VC. 17.5VD. 12.5V4.小华用如图所示的电路测小灯泡功率。
电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V1.25W”字样。
若闭合开关，保证电路安全，不考虑灯丝电阻的变化，则下列说法正确的是（）A. 电流表示数的变化范围是0.1A～0.5AB. 灯泡的最小功率是0.162WC. 该电路的最大功率是2.5WD. 滑动变阻器的电阻允许调节的范围是2.5Ω～20Ω5.下列四盏灯分别接6V的电压时，实际功率最大的是（）A. 18V18WB. 12V24WC. 9V36WD. 6V12W1/ 146.如果加在某导体两端的电压由6V增加到8V，通过该导体的电流增加了0.1A，则该导体的电功率增加了（）A. 1.4WB. 1.8WC. 0.2WD. 3.2W7.标有“220V、25W”、“110V、25W”和“36V、25W”的三种规格的白炽灯泡，若都在36伏电压下工作，灯泡的亮度是（）A. “36V、25W”最亮B. “110V、25W”最亮C. “220V、25W”最亮D. 一样亮8.电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为A. 通过电炉丝的电流比通过铜导线的电流大B. 铜导线的电阻小,因而产生的热量少,而电炉丝电阻大,产生的热量多C. 铜导线有绝缘层,所以不怎么热D. 铜导线比电炉传热快,所以不容易热9.把标有“36V 15W”的甲灯和标有“ 36V 5W”的乙灯串联后接在电压是36V的电路中，则（）A. 因为甲灯额定功率较大,所以甲灯较亮B. 因为通过它们的电流相等,所以一样亮C. 因为甲灯的电阻较小,所以甲灯较亮D. 因为乙灯实际功率较大,所以乙灯较亮10.在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V。

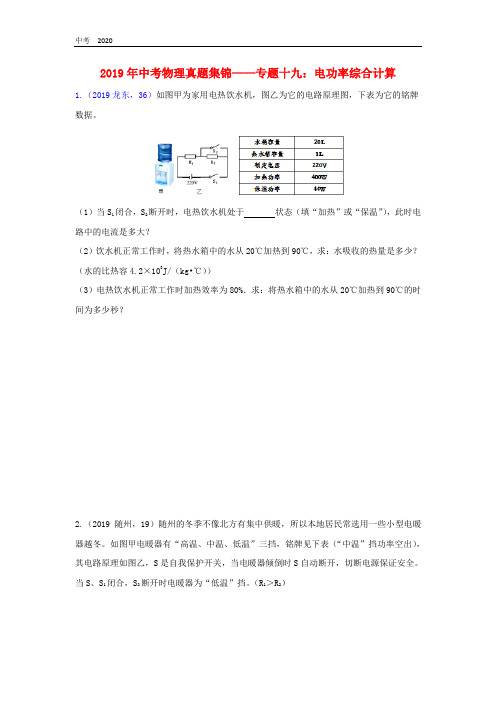

2019年中考物理真题集锦——专题十九：电功率综合计算1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。
（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.（2019随州，19）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。
如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。
当S、S1闭合，S2断开时电暖器为“低温”挡。
（R1＞R2）求：（1）R1的阻值；（2）“中温”挡正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为1.1×103J/（kg•℃））3.(2019益阳，27) 洞庭湖区域盛产水稻，早稻收获期恰逢长江中下游梅雨季节。
为解决早稻收获后稻谷霉变问题，某科技小组设计了一个稻谷烘干机。
它的电路图如图甲所示，M为电动鼓风机，R为湿敏电阻，其阻值能根据相对湿度（水蒸气含量）的变化而改变，且能满足实际需要。
R0为10Ω的定值发热电阻。
（1）若鼓风机的额定电压为220V，额定功率为440W，鼓风机正常工作的电流为多大？（2）相对湿度在40%~80%范围内时，R的阻值随相对湿度变化的关系如图乙所示。
当相对湿度为70%时，试求发热电阻R0的电功率为多大？4.(2019益阳，25) 为解决某偏远山区的用电困难，利用当地水力资源丰富的特点，扶贫工作队筹措资金为当地建设了一座小型水力发电站，让水坝的水下泄时冲动水轮发电机发电，供当地居民生活所需。
L 2 L 12020中考人教物理：电功率练习题含答案专题：电功率**1、（双选）华为M30电池铭牌如图，其新一代快充技术——supercharge ，手机支持最大10V/4A 超级快充，兼容4.5V/5A 快充和5V/2A 慢充。
手机同时支持27W 华为无线超级快充。
关于电池信息下列说法错误的是：（ ）A ．电池从没电到充满最快大约用时27minB ．充满电后，约储存电能1.8×104JC ．电池容量处还可以标有18WhD ．电池从没电到利用无线快充充满大约用时40min2、电流通过一台电动机时产生的热量是1200J ，产生的动能是3600J ，则电流做功至少为（ ）A ． 1200JB ．4800JC ．3600JD ．2400J3、小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S 后发现L 1正常发光，L 2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）A ．灯泡L 2发生了断路B ．灯泡L 1发生了短路C ．由于灯泡L 2的电阻较大，其实际功率较小D ．由于灯泡L 2的电阻较小，其实际功率较小4、在“测量小灯泡的电功率” 实验中， 某同学连接好电路， 闭合开关后， 移动滑动变阻器的滑片， 当滑动变阻器接入电路中的电阻变大时，电压表的示数也随着变大， 反之， 随着变小，则发生这一现象的原因是（ ）A ． 电压表的正、 负接线柱接反了B ． 电压表的量程选择不合适C ． 电压表坏了D ．电压表与滑动变阻器并联5、额定电压、额定功率均相同的电风扇、电烙铁和日光灯，各自在额定电压下正常工作了相同的时间．比较它们产生的热量，结果是()A．电风扇最多B．电烙铁最多C．日光灯最多D．一样多6、下列关于电功的说法中正确的是（）A．电流通过用电器时，只有把电能转化为机械能进才做功B．电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻C．加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多D．电流做功的过程，实际上是把其他形式的能转化为电能的过程7、如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（）A．0.2W B．1.8W Ｃ．2.0W D．8.0W8、在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表。
2019年中考物理试题专题训练――电功率综合计算专题1. (2019苏州，28)某款电热水壶的相关信息如表所示，现在该水壶内装入质量为温为20C 的水，放置在水平桌面上接通电源使其正常工作，在标准大气压下将水烧开热量损失)求：(1) 装入水后水壶对桌面的压强p；(2) 水吸收的热量Q;(3) 将水烧开所需时间t; (c=4.2 x 103J/(kg「C ),g=10N/kg)2. (2019泰州，25)如图为某型号电动机的铭牌，求:（1）1kg、初(不计（2）此电动机正常工作10min所消耗的电能和由此转化为的机械能3. （2019舟山，34）自动上水电热水壶因其方便取水越来越受到人们的喜欢。
取水时，只要闭合取水开关，水泵在电动机的带动下，就能将水抽到壶内，如图甲。
（1）电热水壶的水泵原理与图乙相似。
图乙中，当泵壳里的水被高速旋转的叶轮甩出时，转轴附近就形成了一个低压区，水在的作用下，通过进水管进入泵壳。
（2）某电热水壶的额定电压为220伏，加热功率为1100瓦，保温功率为55瓦，工作电路如图丙。
制作电热水壶时，所选用电热丝尺、R2的阻值分别为多少欧姆？4. （2019舟山，36）风是永不枯竭的能源。
自古以来风能就受到人们的青睐，帆船、风车都是对风能的利用。
现在，由于电能的广泛利用，风力发电得到世界各国的高度重视。
（1）风力发电机是根据_____ 原理制成的。
为提高捕获风能的效率，叶片设计是风力发电机研制的核心技术之一，叶片截面制成图甲的形状，当风以图乙所示的角度流经叶片时，叶片会按 _______ 方向转动（选填“顺时针”或“逆时针”）。
（2）由于远海的风能资源更丰富，海上发电必定会向远海发展。
远海发电机需安装在漂浮式基础上（如图丙），若它们的总质量达11200吨，则漂浮式基础的总体积至少需要多少米3?（海水密度取1.0X 103千克/米3）（3 ）传统的火力发电不仅会释放各种大气污染物，而且效率不高，每生产1千瓦时的电能需要消耗标准煤约0.4千克。
辽宁省2019年、2020年物理中考试题分类（12）——电功和电功率一．选择题（共2小题）1．（2020•大连）如图所示的电路，电源电压保持不变。
闭合开关S，在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻的影响，则电路总功率P与电压表示数U之间的关系图象为()A．B．C．D．2．（2019•本溪）将如图甲所示的电热水瓶，接入家庭电路中单独工作时，观察到电能表（如图乙）的转盘转6转用时1min。
下列关于电能表和电热水瓶的说法正确的是()A．电能表应接在空气开关和用电器之间B．该电能表所在家庭电路用电器同时工作时总功率不能超过2200WC．电热水瓶的实际功率是600WD．若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间是串联的二．多选题（共3小题）3．（2020•营口）如图甲所示的电路中，电源电压不变，R为定值电阻，闭合开关移动滑动变阻器的滑片，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示，图乙中的ab两点与图甲中滑动变阻器的滑片在a、b两位置时相对应。
下列说法正确的是()A．滑动变阻器的滑片在a点与b点时，电路的总功率之比是1:2B．电源电压为12VC．滑动变阻器消耗的最大电功率为3.6WD ．电路消耗的最大电功率为7.2W 4．（2020•本溪）如图甲所示，电源电压不变，小灯泡L 的额定电流为0.6A ，滑动变阻器R 的最大阻值为50Ω，电流表量程为“0~0.6A ”，电压表量程为“0~15V ”闭合开关S 、在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P ，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R 连入电路阻值的变化关系图象，如图乙、丙所示。
则下列说法中正确的是( )A ．小灯泡的额定功率为3.6WB ．电源电压为16VC ．当电流表示数为0.25A 时，滑动变阻器消耗的电功率为2.75WD ．若将电压表量程换为0~3V ．滑动变阻器允许连入电路的阻值范围为18~50ΩΩ 5．（2019•鞍山）如图甲所示，小灯泡L 与滑动变阻器R 串联在电压为4.5V 的电路中，闭合开关S 移动滑片P ，得到小灯泡的I U -图象如图乙所示。
2019-2020学年度九年级物理强化训练——电功率一、灯泡的功率1.有两个灯泡，标有“6V3W”的字样，没有标记，测得L2电阻为6Ω，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和的电功率分别是( )A. 12V，3WB. 12V，1.5W C. 9V，3W D. 9V，1.5W2.小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（）A. 该灯泡只能在220V电压下工作B. 该灯泡的实际功率是40W不变C. 该灯泡每秒消耗的电能是40WD. 该灯泡正常发光时的功率是40W3.有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是（）A. 甲灯最亮B. 乙灯最亮C. 丙灯最亮D. 一样亮4.将标有“220V 100W”的甲灯和标有“220V 200W”的乙灯串联在家庭电路中，比较两个灯泡的亮度（）A. 甲灯较亮B. 乙灯较亮C. 两灯一样亮D. 由于不知道灯泡两端电压，所以无法判断5.将标有“2.5V”字样的灯泡甲和“3.8V”字样的灯泡乙串联后接到电路中，两灯均正常发光，且乙灯比甲灯亮．则（）A. 通过乙灯的电流比通过甲灯的电流大B. 甲灯的电阻比乙灯的电阻大C. 甲灯的额定功率比乙灯的额定功率小D. 甲灯的实际电压比乙灯的实际电压大6.二灯L1和L2额定功率相同，但额定电压U1＞U2，下列说法正确的是（）A. 二灯正常发光时I2＜I1B. 二灯丝电阻R1＜R2C. 二灯串联使用时，实际功率P2＞P1D. 二灯并联使用时，实际功率P′2＞P′17.灯L1标有“5V 6W”字样，灯L2标有“6V 3W”字样，将它们串联后接在6V电源上，下列说法正确的是（）A. 灯L1的额定功率大于灯L2的额定功率B. 通过灯L1的电流大于通过灯L2的电流C. 灯L1的实际功率大于灯L2的实际功率D. 若两灯都发光，灯L1的亮度小于灯L2的亮度8.将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（）A. 电源电压为12V时，两只灯泡均能正常发光B. 两个灯泡发光时，灯泡L2比灯泡L1亮一些C. 灯泡发光时，电路中允许通过的最大电流为0.5AD. 灯泡L1正常发光时，灯泡L2的实际功率是1.5W9.（多选）把标有“12V 36W”的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A. 该电源的电压为24VB. 电路中的电流为2AC. 两灯泡的总功率为32WD. 灯L1的实际电压大于灯L2的实际电压10.在测定小灯泡功率的实验中，连接电路时，开关应处于________（填“断开”或“闭合”）状态，闭合开关前，应使滑动变阻器的滑片处在________位置。
2019-2020年中考物理 电功率专题训练一、选择题（共20小题，每小题2分，共40分，在每小题给出的四个选项中，只有一个选项符合题意）1．在如图1的电路中，R 1是定值电阻，电源电压保持不变。
闭合开关S ，当滑动变阻器滑片P 向右滑动时，下列现象中会发生的是（ ）A ．电流表、电压表的示数都变小B ．电流表示数变小，电压表示数不变C ．电路消耗的总功率增加D ．R 1消耗的电功率减小R 为定值电阻，当开关闭合时，标有“6V 3W ”的小灯泡L 恰好正常发光；若保持R 不变，将L 换成另一只标有“6V 2W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率为（ ）A ．大于2WB ．等于2WC ．小于2WD ．无法确定3. 一只“10V 5W ”的甲灯和一只“6V 1.8W ”的乙灯串联接入电路，两灯均能发光，则关于两灯实际亮度的说法正确的是（不计温度对电阻的影响）（ ）A. 甲灯较亮B. 乙灯较亮C. 两灯亮度相同D. 题目中缺少电源电压，所以以上三种情况均有可能4. 如图3电路，开关S 闭合，当滑动变阻器的滑片P 向左滑动时，下列说法正确的是（ ）A. 灯的亮度变暗B. 电流表示数减小C. 电压表示数减小D. 电路的总功率变大5．在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图4，其中连接正确的是（ ）6．电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（ ）A.通过电炉丝的电流大B.通过导线的电流大C.电炉丝的电阻小，发热功率小D.导线的电阻小，发热功率小7．我们知道对于同种灯泡的亮度取决于实际功率的大小。
现有两个同种灯泡，其额定值是甲灯“220V 100W ”、乙灯“220V 40W";将甲、乙两灯并联或串联后接在照明电路中，比较甲、乙两灯的亮度，对此下列解释正确的是 （ ）A-串联时，因为通过甲、乙两灯的电流一样大，实际功率一样大，所以一样亮B.并联时，因为甲、乙两灯的电压一样大，实际功率一样大，所以一样亮C.串联时，两灯电流相等，乙灯的电阻大，根据P=I 2R,实际功率大，所以乙灯较亮 L 图3 图4 图5D.并联时，两灯电压相等，甲灯的电阻大，根据P=U 2／R,实际功率小，所以甲灯较暗8．灯L l 标有“8V 16W ”的字样，灯L 2标有“12V 36W ”的字样．两灯串联后接在电压为U 的电路中，要保证两灯不损坏，电压U 的最大值应是（ ）A ．8VB ．12VC ．16VD ．20V9．甲、乙两盏灯，甲灯标有“220V 100W ”，乙灯标有“220V 25W ”，下列说法正确的是 ( )A ．甲灯一定比乙灯亮B ．正常发光时，甲灯电阻大于乙灯电阻C ．正常发光时，甲灯电功率一定是乙灯电功率的4倍D ．正常发光时，甲灯消耗的电能一定是乙灯消耗电能的4倍10.现有四个小灯泡L 1、L 2、L 3、L 4，分别标有“12V 20W ”、“12V 10W ”、“6V 5W ”、“6V 10W ”的字样，小明想把其中的两个小灯泡接在两端电压为18V 的电源上，使两个小灯泡都能正常发光，则下列做法正确的是A ．把L 1和L 4串联后接入电路中B ．把L 2和L 4串联后接入电路中C ．把L 1和L 3串联后接入电路中D ．把L 2和L 3串联后接入电路中11．如图5，设电源电压保持不变，R 是一个定值电阻，在a 、b 两点间接入一个标有“3V 2W ”功灯泡L 1，它恰能正常发光；若在a 、b 两点间换接入标有“3V 3W ”的灯泡L 2，则该灯泡（ ）A ．也能正常发光，其消耗的电功率等于2WB ．也能正常发光，其消耗的电功率等于3WC ．不能正常发光，其消耗的电功率小于3WD ．不能正常发光，其消耗的电功率大于3W12．如图6，电源电压U =18V ，小灯泡L 的额定电压为9V 。
当滑动 变阻器的滑片P 移至中点时，小灯泡L 正常发光；当滑片P 移至最右端时，小灯泡L 的实际功率为6W 。
则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）A ．13.5W 6ΩB ．6W 3.5ΩC ．6W 12ΩD ．13.5W 12Ω13、小吴家的电能表5月1日的读数如图7甲，6月1日的读数如图7乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）A 、33.95元B 、27.75元C 、30.62元D 、277.5元14．下列将电能转化为机械能的是（ ）A ．发电机 B ．电视 C ．日光灯 D ．电动机15．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，将标有“220V 3A ”的用电器单独接入电路中，当该用电器正常工作5min 后，电能表的转盘正好转了110r ，则该电能表每千瓦时的实际转数应是（ ）A ．2400rB ．2000rC ．1500rD ．1200r16．用电器工作时将电能转化为其他形式的能。
现有日光灯一盏、电扇一台、电烙铁一个，规格均为“220V 、60W ”。
若将它们同时接人家庭电路中，在相同的时间内，转化成的内能（ ）A ．日光灯的最多 B ．电扇的最多 C ．电烙铁的最多 D ．三者一样多17．学校决定在全校开展节约用电的活动，小红向校长提出丁如下四条建议，你认为其中不正确的是（ ）A ．尽量不用或少用遥控器关电视机B ．楼道灯尽量实现声、光自动控制C ．将普通日光灯改为高效电子节能灯D ．计算机不用时使显示器处于待机状态19. 甲、乙两只普通照明灯泡的铭牌如图8，下列说法中正确的是 ( ) 图 6 图7A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大20、某型号电冰箱的压缩机铭牌一部分如图9，根据你掌握的知识与经验，在通常情况下，该冰箱每天消耗的电能（ ）A 、等于2640W B 、等于110WC 、等于2.64KWhD 、小于2.64KWh卷II(非选择题，共60分)二、填空及简答题（本题共7个小题，每空2分，共26分，请将正确答案填写在题中横线上）21、在用电高峰时，家庭电路的电压如果降低5%，则标有“PZ220—100”的白炽灯在此时的实际电功率为__________W 。
（忽略温度对灯丝电阻的影响）22．小飞家中有许多用电器，它们是 联在照明电路中的。
他家里的电能表规格如图10。
一天晚上，他家已接通了60W 的灯3盏，75W 的电视机一台，最多还能接通 瓦的用电器，此时他家照明电路的总电阻 (填“最大”、“最小”)。
23.小明利用标有 “6V ，6W ”的灯泡L 1和“6V ，3W ”的灯泡L 2进行实验。
（1）当L 1正常发光时，电流表A 1的示数为 A 。
（2）如图11甲：ＯＡ和ＯＢ分别为通过灯泡L 1和L 2中的电流随两端电压变化关系的曲线。
现将两灯连入图乙电路，要使其中一个灯泡正常发光，电路中电流表的示数为 A ，电压表的读数是 V ，电路消耗的总功率为 W 。
24．下表是立式饮水机的几项技术参数。
该饮水机正常工作时，将水加热6min 所消耗的电能是__________kW ·h 。
25．现有规格为“PZ 220—15”的A 灯泡和规格为“PZ 220—100”的B 灯泡，它们的灯丝一个粗，一个细，则灯丝粗的一定是______灯泡．当它们均在额定电压下工作时，在相等的时间里通过______灯灯丝的电量较大．（选填“A”或“B”）26．根据图12电视机的铭牌，可以计算出这台电视正常工作两小时消耗的电能为 度。
图12 图10 图27 . “MP3随身听”以其独特的魅力成为年轻人的时尚，若MP3正常工作时的功率为0.01W ，则连续播放100S ，消耗的电能为______J 。
三、实验探究题（本题共2个小题，共20分）28．在做“测定小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5v ，电源为两节干电池。
其余器材均完好。
(1)在图13中，根据实验要求，用笔画线代替导线，将滑动变阻器和电压表正确连入电路。
(2)小明同学连接好电路，刚一闭合开关就发现灯泡发光很亮。
你认为他可能存在的错误或不妥之处是：_____________。
(3)正确连接电路后，测得3组数据如上表所示，则小灯泡的额定功率为_____W 。
29. 为测量一只标有"6.3V 0.3A"的小灯泡的额定功率，某实验小组设计了图14的电路图．现有实验器材为：电压表（量程0-3V,0-15V ）一块。
电流表（量程0-0.6A,0-3A ）一块，“10Ω2A"和"50Ω1A"的滑动变阻器各一只，电源（电压恒为12V ）一个，开关一只，导线若干．实验时，甲同学认为电压表和电流表都应选用小量程，滑动变阻器应选用"50Ω1A"的；乙同学认为电压表应选用大量程，电流表应选用小量程，滑动变阻器应选用“10Ω 2A"的．请你对两位同学器材选择的合理性作出评价并填在下页的表中（如合理，不需说明理由；如不合理，请指出不合理之处和产生的后果）．四、计算应用题（本题共2个小题，共14分）30、在图15电路中，小灯泡上仅看见“2.5V ”字样，滑动变阻器上标有最大阻值20Ω，当闭合S ，且将滑片P 移至最左端时，小灯泡正常发光，电流表的示数为0.5A （设灯丝电阻不变），求：（1）电源电压（2）小灯泡的灯丝电阻（3）将滑片移至变阻器的最右端时，电路消耗的总功率。
31．如图16，L 是“12V 6W ”的小灯泡，R l 是定值电阻，R 2是最大阻值为24Ω的滑动变阻器，电源电压和灯泡的电阻不变。
求：(1)灯泡的阻值。
(2)闭合开关S 、S l ，变阻器滑片在b 端时，个灯泡恰能正常发光，这时电流表示数为0．9A ，求R l 的阻值。
(3)闭合开关S ，断开S l 时，小灯泡消耗的最小功率 答案：图13 图14 图15 图161、D2、A3、C4、D5、B6、Ｄ7、C8、C9、C 10、D11、C 12、D 13、B 14、D 15、B 16、C 17、D 18、D 19、D 20、D21、90.25 22、并 405 最小 23、1；0.5；2；4 24、O.065(或6.5×lO -2)25、B B 26、0.28 27、128、(1)把实物连接成实验电路，如图所示。
(2)滑动变阻器接入电阻太小 (3)0.625W 。
29、∴U ＝2.5V（2）灯丝电阻Ω===55.05.21AV I U R L （3）当P 移至最右端时，滑动变阻器接入电路电阻R ＝20ΩW V R R U P L 25.0)205()5.2()(22=Ω+Ω=+=31、解：（1）由RU UI P 2==得： 灯丝的电阻值：Ω===246)12(22WV P U R L L （2）当闭合开关S 、S 1，变阻器滑片在b 端时，变阻器接入电阻为0Ω，R 1与L 并联且小灯泡恰能正常发光。
