实验二静态路由配置一、实验目的1、掌握设备与设备之间连接线缆的方法2、复习各个设备的基本配置3、熟练掌握静态路由和默认路由的配置方法4、学会利用测试命令ping检测配置的正确性二、实验内容1、设备布线。
2、对设备执行基本配置。
3、配置静态路由和默认路由。
4、测试连通性并检查配置。
三、仪器、设备、材料微机、Packet Tracer软件四、实验准备1．理论知识预习及要求路由器命名、口令、接口、标语、描述、保存静态路由和默认路由的配置方法2．实验指导书预习及要求上机前先预习第六章静态路由的内容及命令。
3．其他准备无五、实验原理或操作要点简介Packet Tracer软件的运用，各种命令的使用环境六、注意事项要养成为文件取有意义名称的习惯。
要及时保存文件，避免死机或断电造成的文件丢失。
创建过程中，出现问题时，请保存，请老师解答。
创建过程中，若出现找不到相应的问题时，要看联机丛书，逐步学会自学。
七、实验过程与指导任务 1：设备布线。
根据拓扑结构进行网络布线，注意接口要与本练习中所示的标签保持一致。
HQ 是两条 WAN 链路的 DCE 端。
任务 2：执行基本配置。
对路由器执行基本配置（包括地址分配）。
对于 WAN 链路，将第一个地址分配给 HQ，将第二个地址分配给另一台路由器。
对于 LAN，将第一个地址分配给路由器接口，将 .10 地址分配给 PC。
使用 cisco 作为线路口令，class 作为加密口令。
使用 64000 作为时钟频率。
任务 3：配置静态路由和默认路由。
HQ 应该包含两条静态路由。
B1 和 B2 应该包含一条默认路由。
任务 4：测试连通性并检查配置。
步骤 1 －测试连通性。
现在应该能实现端到端连通。
请使用 Ping 命令测试整个网络的连通性。
如果无法 ping 通，请排除故障，直到成功为止。
步骤 2 －检查配置。
使用检验命令进行检查，以确保您的配置完整无误。
八、思考与提高九、实验总结。
路由器仿真软件实验报告路由器仿真软件实验报告1、简介本实验报告旨在介绍路由器仿真软件的使用方法和实验结果。
通过仿真软件，我们可以模拟和测试各种网络场景中路由器的性能和功能。
2、实验环境设置在本实验中，我们使用了路由器仿真软件，并在一台个人电脑上进行了安装和配置。
实验所需的硬件和软件环境如下：- 个人电脑：操作系统Windows 10，处理器Intel Core i7，内存8GB- 路由器仿真软件：版本- 网络拓扑配置：3、实验目标本次实验的目标是：- 模拟一个复杂的网络拓扑，并验证路由器在该拓扑中的性能和功能。
- 测试不同路由器配置参数对网络性能和数据传输速度的影响。
- 分析路由器在各种网络故障情况下的表现，并评估其可靠性和鲁棒性。
4、实验步骤4.1 网络拓扑配置在路由器仿真软件中，设置所需的网络拓扑，包括路由器、交换机、主机等设备的连接和配置。
确保拓扑结构符合实验要求。
4.2 路由器配置对每个路由器进行配置，包括路由表配置、接口配置、路由协议配置等。
根据实验要求设置相应的参数。
4.3 数据包发送与接收在仿真软件中，网络流量，模拟数据包的发送和接收过程。
可以使用自定义的数据包，或者选择预定义的测试数据。
4.4 性能测试与分析通过监测路由器的性能指标，如转发速率、内存利用率等，评估路由器在实验环境下的性能表现。
针对不同配置和网络故障场景，进行性能测试和分析。
5、实验结果与讨论根据实验步骤中所进行的实验和性能测试，记录并整理实验结果。
对实验结果进行分析和讨论，比较不同配置和场景下的性能差异。
6、结论根据实验结果和分析，得出结论，总结路由器的性能和功能，以及对网络设计和优化的启示。
7、附件本文档附带了以下附件供参考：- 路由器仿真软件配置截图- 实验数据和性能指标记录表8、法律名词及注释请参阅附录部分。

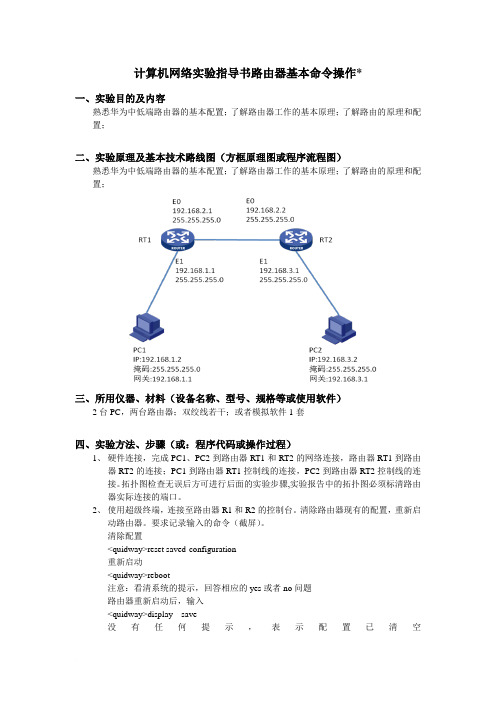

计算机网络实验指导书路由器基本命令操作*一、实验目的及内容熟悉华为中低端路由器的基本配置；了解路由器工作的基本原理；了解路由的原理和配置；二、实验原理及基本技术路线图（方框原理图或程序流程图）熟悉华为中低端路由器的基本配置；了解路由器工作的基本原理；了解路由的原理和配置；三、所用仪器、材料（设备名称、型号、规格等或使用软件）2台PC，两台路由器；双绞线若干；或者模拟软件1套四、实验方法、步骤（或：程序代码或操作过程）1、硬件连接，完成PC1、PC2到路由器RT1和RT2的网络连接，路由器RT1到路由器RT2的连接；PC1到路由器RT1控制线的连接，PC2到路由器RT2控制线的连接。
拓扑图检查无误后方可进行后面的实验步骤,实验报告中的拓扑图必须标清路由器实际连接的端口。
2、使用超级终端，连接至路由器R1和R2的控制台。
清除路由器现有的配置，重新启动路由器。
要求记录输入的命令（截屏）。
清除配置<quidway>reset saved-configuration重新启动<quidway>reboot注意：看清系统的提示，回答相应的yes或者no问题路由器重新启动后，输入<quidway>display save没有任何提示，表示配置已清空3、为PC1、PC2分别设置IP地址、掩码和网关。
4、使用sysname命令为路由器R1和R2命名。
路由器的名称为学生自己的姓名拼音，要求记录输入的命令和输出（截屏）。
路由器的名称为学生自己的姓名拼音(下面以zhangsan为例)，要求记录输入的命令和输出（截屏）。
<quidway>system-view[quidway]sysname zhangsan[zhangsan]请参看本校老师编写的 《网络实验指导手册》5、 为路由器R1的E1接口配置IP 地址。
配置完成后PC1应该可以Ping 通RT1的E1口的地址。
为路由器R2的E1接口配置IP 地址。

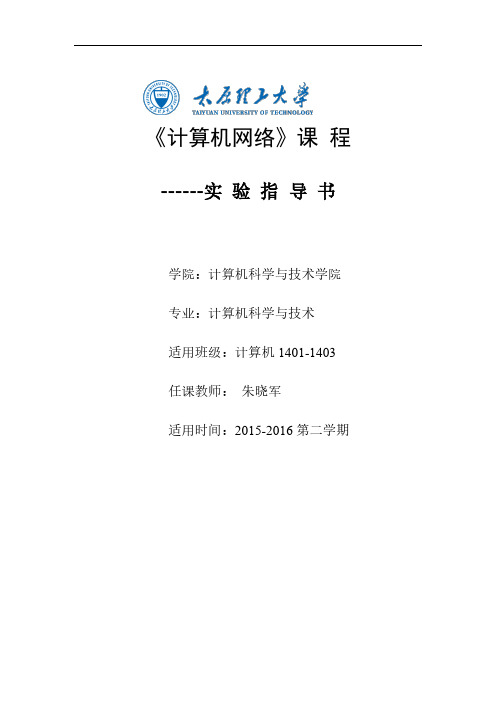

《计算机网络》课程------实验指导书学院：计算机科学与技术学院专业：计算机科学与技术适用班级：计算机1401-1403任课教师：朱晓军适用时间：2015-2016第二学期实验1 PacketTrace基本使用一、实验目的掌握Cisco Packet Tracer软件的使用方法。
二、实验任务在Cisco Packet Tracer中用HUB组建局域网，利用PING命令检测机器的互通性。
三、实验设备集线器（HUB）一台，工作站PC三台，直连电缆三条。
四、实验环境实验环境如图1-1所示。
图1-1 实验环境五、实验步骤（一）安装模拟器1、运行“PacketTracer53_setup”文件，并按如下图所示完成安装；点“NEXT”选择“I accept the agreement”后，点“next”不用更改安装目录，直接点“next”点“next”点“next”点“install”正在安装点“Finish”，安装完成进入到了模拟实验环境，请先关闭2、汉化：按“汉化说明”文件操作。
重启模拟器可看到如下图所示的汉化结果。
（二）使用模拟器1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备PC，用直连线（Copper Straight-Through）按下图将HUB和PC工作站连接起来，HUB端接Port口，PC端分别接以太网（Fastethernet）口。
2、分别点击各工作站PC，进入其配置窗口，选择桌面（Desktop）项，选择运行IP地址配置（IP Configuration），设置IP地址和子网掩码分别为PC0：1.1.1.1，255.255.255.0；PC1：1.1.1.2，255.255.255.0；PC2：1.1.1.3，255.255.255.0。
3、点击Cisco Packet Tracer软件右下方的仿真模式（Simulation Mode）按钮，如图1-2所示。
Routersim模拟路由器配置实验一、实验名称：模拟路由器配置二、实验目的：熟练使用routersim软件，对路由器进行简单配置，通过实验进一步巩固第四章IP编址和自治区域内部选路协议的相关知识，以及OSPF 的层次选路划分区域的概念。
三、实验要求：1.两台pc机用一台路由器相连，并进行配置，接口和IP地址，发送ping 报文，检验网络是否连通；2.两台pc机通过两台路由器想连，配置接口IP地址以及自治系统内部选路协议，发送ping报文检验网络是否连通。
四、实验内容1.两台pc机用一台路由器相连连接图模拟图（1）路由器进入配置模式后，进行接口配置：由于路由器与pc机直接相连，只有两个网段，因此不需要配置路由协议。
（2）pc1配置信息（配置pc1的IP地址，子网掩码及网关路由器的IP地址:通过ipconfig命令可以查看配置好的信息，pc1地址：158.10.1.2，子网掩码：255.255.255.0网关：158.10.1.1）因为没有配置pc2，所以发送ping报文，100%loss，说明网通没有连接好。
（3）现在按pc1的配置方法配置pc2（配置pc2的IP地址，子网掩码及网关路由器的IP地址:通过ipconfig命令可以查看配置好的信息，pc2地址：12.1.1.2，子网掩码：255.255.255.0网关：12.1.1.1）pc1向pc2发送ping报文，0%loss，说明网通连接好了。
pc2向pc1发送ping报文，0%loss，说明网通连接好了。
2.两台pc机用两台路由器相连：连接图模拟图在此使用OSPF协议配置路由器：（1）配置OSPF（Router1的配置）（Router2的配置）再分别配置好pc1和pc2的ip地址。
（2）发送ping命令检测是否连接好0%loss，说明连接好，配置成功。
（3）退到特权模式，查看R1,R2路由表:五、总结及心得体会通过本次实验，让我更加清楚的了解了路由器的连接方式，及路由协议的含义，也熟悉了routersim这个软件。
实验名称静态路由配置实验实验目的1.掌握路由器命令行各种操作模式的区别，以及模式间的切换。
2.掌握路由器的全局的基本配置。
3.掌握路由器静态路由配置。
实验学时2学时实验环境Packet Tracer 5.0 网络模拟软件技术原理⏹静态路由由系统管理员事先设置好固定的路径表称之为静态（static）路由表，一般是在系统安装时就根据网络的配置情况预先设定的，它不会随未来网络结构的改变而改变。
⏹动态路由动态（Dynamic）路径表是路由器根据网络系统的运行情况而自动调整的路径表。
路由器根据路由选择协议（Routing Protocol）提供的功能，自动学习和记忆网络运行情况，在需要时自动计算数据传输的最佳路径。
实验步骤用Packet Tracer 5.0 模拟三台路由器将多个网络互联，三台路由器之间用串行接口互联，时钟频率为64000，完成如下拓朴图。
1.启动PT5.0，路由器、交换机及PC机添加到工作区，同时在每个路由器上添加串行接口模块。
2.进入路由器R0的配置窗口先关闭路由器的电源，然后将NM-4A/S 串行接口模块拖放到路由器的空槽上，然后再打开电源。
电源开关输入“n ”不进入对话配置模式。
3.在路由器R0命令行下完成如下配置。
Router>enableRouter#configure terminalRouter(config)#hostname R0 ！将路由器命名为R0R0(config)#interface fastEthernet 0/0R0(config-if)#ip address 192.168.1.1 255.255.255.0！配置fa0/0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0 R0(config-if)#duplex auto ！配置接口工作模式为自动R0(config-if)#speed auto ！配置接口工作速率为自动调节R0(config-if)#no shutdownR0(config-if)#exitR0(config)#interface serial 1/0R0(config-if)#ip address 192.168.100.5 255.255.255.252！配置serial1/0接口的IP地址为192.168.100.5，子网掩码为255.255.255.252R0(config-if)#no shutdownR0(config-if)#exitR0(config)#ip route 192.168.2.0 255.255.255.0 192.168.100.6 R0(config)#ip route 192.168.3.0 255.255.255.0 192.168.100.6 ! 添加2条静态路由记录R0(config)#end4.查看路由器的路由表信息和当前配置信息。
第一部分，基本路由器设置，登录，设置密码，提示，端口IP等第一步： Logging in练习进入 router, log 到 user mode 与 privileged mode.步骤如下：在 Router> prompt,键入? 看能够使用的命令，键入q退出.键入enable(or en)和enter. 进入特权方式在Router#prompt, 键入?看能够使用的命令键入config和enter 进入全局配置模式在Router(config)#, 键入?看能够使用的命令键入 interface e0 (or int e0)和enter. 进入端口配置模式在Router(config-if)#, 键入? 看能够使用的命令类似方式进入其他端口，例如： int s0, int to0等在端口下，键入encapsulation? 可以看到各种MAC封装方式第二步：启动和保存配置 configurations步骤如下：Log in to RouterA，进入 privileged mode ; 键入show start与tab键和enter,可以看到当前配置信息采用下面的方法将配置保存到NVRAM/FLASH ,对于我们来说，模拟软件在c:\下文件copy run start or copy running-config startup-config第三步：设置和修改路由器密码，步骤如下：Log in to RouterB，进入 privileged mode，config t进入全局配置方式键入enable ?设置 enable secret , 采用后面的命令：enable secret password通过退出，再次进入，会提示需要输入刚才的密码通过no enable secret and press enter. 取消 enable 密码键入config t设置 console 和auxiliary passwords键入 line vty 0 4， press enter.键入login和enter，会提示输入需要的密码通过键入no login取消 telnet vty 等密码在 RouterC 设置密码的例子：:Router#config tRouter(config)#line vty 0 4Router(config)#loginRouter(config)#password todd回到 RouterA. 进入全局配置模式 [(config)#]. 设置 auxiliary 密码Type login.; Type password password. ; line console 0 (or line con 0).Router#config tRouter(config)#line con 0Router(config)#loginRouter(config)#password toddRouter(config)#line aux 0Router(config)#loginRouter(config)#password bill第四步：设置设置 IP, bandwidth和 clock rate。
路由器仿真软件实验报告一、实验目的随着网络技术的飞速发展，路由器作为网络连接的核心设备，其配置和管理变得越来越重要。
本次实验的目的是通过使用路由器仿真软件，深入了解路由器的工作原理、配置方法和网络性能优化策略，提高对网络设备的实际操作能力和问题解决能力。
二、实验环境1、操作系统：Windows 10 专业版2、仿真软件：Cisco Packet Tracer3、计算机配置：Intel Core i5 处理器，8GB 内存，512GB 固态硬盘三、实验内容1、路由器的基本配置接口配置：包括 IP 地址、子网掩码和网关的设置。
路由协议配置：如静态路由、RIP 协议和 OSPF 协议。
2、网络拓扑的搭建使用软件中的设备和线缆构建简单的网络拓扑，包括多个路由器和终端设备。
3、网络性能测试利用 Ping 命令和 Traceroute 命令测试网络的连通性和路径。
分析网络延迟、丢包率等性能指标。
4、访问控制列表（ACL）的配置配置标准 ACL 和扩展 ACL 来实现网络访问控制。
四、实验步骤1、打开 Cisco Packet Tracer 软件，创建一个新的实验项目。
2、从设备库中拖出所需的路由器和终端设备，并使用线缆将它们连接起来，构建网络拓扑。
3、双击路由器设备，进入配置界面。
首先进行接口配置，为每个接口分配适当的 IP 地址、子网掩码和网关。
4、选择路由协议进行配置。
对于静态路由，手动指定目标网络和下一跳地址；对于动态路由协议如 RIP 和 OSPF，按照协议的规则进行相应的配置。
5、在终端设备上配置 IP 地址和网关，确保网络设备之间能够相互通信。
6、使用 Ping 命令从终端设备向其他设备发送数据包，检查网络的连通性。
同时，使用 Traceroute 命令查看数据包在网络中的传输路径。
7、配置访问控制列表（ACL）。
例如，创建标准 ACL 来禁止特定网段的访问，或者创建扩展 ACL 来限制特定端口的访问。

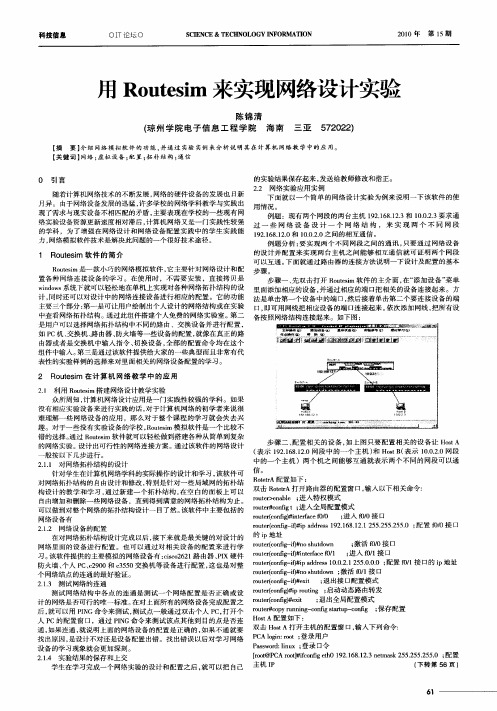

思科模拟软件RouteSim上机实验指导实验一口令和主机名设置1. 口令和设备名设置添加一个交换机或一个路由器，先对交换机进行操作，双击SwitchAswitch>enpassword: ；第一次密码为空，直接回车switch#conf t ；进入全局配置模式switch(config)#hostname swa ；设置交换机名swa(config)#enable secret aaa ；设置特权加密口令为aaaswa(config)#enable password aax ；设置特权非密口令为aaxswa(config)#line console 0 ；进入控制台口(Rs232)状态swa(config-line)#login ；允许登录swa(config-line)#password aa ；设置登录口令aaswa(config-line)#line vty 0 4 ；进入虚拟终端virtual ttyswa(config-line)#login ；允许登录swa(config-line)#password a ；设置登录口令aswa(config-line)#exit ；返回上一层swa(config)#exit ；返回上一层swa#sh run ；看配置信息swa#exit ；返回命令swa>enpassword: ；哪一个口令可以通过双击ROA对路由器进行与交换机类似的设置。
2. 清除口令清除交换机口令，实际中是在开机时按住交换机上的mode钮，本模拟机按Ctrl+Break。
口令请除，可以重新配置口令了。
清除路由器口令，实际中是在开机时上电时，按Ctrl+Break，本模拟机按Ctrl+Break。
参考操作如下：双击RouterA 。
先配置路由的特权口令：router>enpassword: ；第一次密码为空，直接回车router#conf t ；进入全局配置模式router(config)#enable secret aaa ；设置特权加密口令为aaarouter(config)#exit ；返回router#exitrouter>enpassword:aaarouter#清除路由器的口令是在假设口令丢失情况下使用的方法，具体的操作是开机进入rommon 状态，打开寄存器配置开关：router#reload ；重新启动，按Ctrl+Breakrommon>rommon>confreg 0x2142 ；跳过配置，26xx 36xx 45xxrommon>reset；重新引导，等效于重开机router>enpassword:router#conf trouter(config)#enable secret bbb ；设置特权加密口令为bbbrouter(config)#config-register 0x2102 ；正常使用配置文件router(config)#exitrouter#exitrouter>enpassword:bbbrouter#在实际工作中一般要备份路由器的配置文件，当系统有问题时将配置文件复原。
可以这样操作：实验二计算机与交换机IP地址设置1. 双击PCA, 输入用户名和进入口令，打“？”可以求得帮助。
PCA login:rootPassword:linux设置IP ：[root#PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0查看IP ：[root#PCA root]# ifconfig删除IP :[root#PCA root]# ifconfig eth0 10.65.1.1 netamsk 255.255.0.0 down设置网关：[root#PCA root]# route add default gw 10.65.1.9查看网关：[root#PCA root]# route删除网关：[root#PCA root]# route del default gw 10.65.1.92. 双击PCB, 输入用户名和进入口令，打“？”可以求得帮助。
PCB login:rootPassword:linux设置IP ：[root#PCB root]# ifconfig eth0 10.65.1.2 netmask 255.255.0.0[root#PCB root]# ifconfig设置网关：[root#PCB root]# route add default gw 10.65.1.9[root#PCB root]# route3. 双击SWA进入特权模式:switch>en进入全局配置模式:switch#conf t进入默认VLAN状态:switch(config)#int vlan 1设置ip地址和掩码:switch(config-if)#ip address 10.65.1.3 255.255.0.0设置switch的网关:switch(config)#ip defaule-gateway 10.65.1.9查看当前配置:switch#sh run测试联通情况：switch#ping 10.65.1.1switch#ping 10.65.1.2switch#ping 10.65.1.3switch#ping 10.65.1.4 没有这个IP，所以不通。
4. 双击PCA[root@PCA root]# ping 10.65.1.1[root@PCA root]# ping 10.65.1.2[root@PCA root]# ping 10.65.1.3[root@PCA root]# ping 10.65.1.4 没有这个IP，所以不通。
5.修改PCB的ip地址修改为不同网段的一个ip地址，为10.66.1.2，再从PCA Ping PCB。
[root#PCB root]# ifconfig eth0 10.66.1.2 netmask 255.255.0.0[root@PCA root]# ping 10.66.1.2实验三交换机VLAN实验1. 规划ip地址PCA的ip 地址: 10.65.1.1PCB的ip 地址: 10.66.1.1PCC的ip 地址: 10.65.1.3PCD的ip 地址: 10.66.1.3SW A的ip 地址: 10.65.1.7SWB的ip 地址: 10.65.1.8SW A的f0/5~f0/7 vlan 2 ,f0/8为trunkSWB的f0/5~f0/7 valn 2 ,f0/1为trunk用ping命令测试，从PCA和PCB到各点的连通情况。
由于交换机初始化为vlan 1，所以同网段的可以通。
即PCA到PCC、SWA、SWB是通的，而PCB只与PCD通。
2.设置VLAN双击SwitchA，改名SwitchA为SWA，建立2 个vlan,分别为2、3switch>enswitch#sh vlanswitch#conf tswitch(config)#hosthame SWAswitch(config)#exitSWA#vlan databaseSWA(vlan)#vlan 2SWA(vlan)#vlan 3SWA(vlan)#exit将SW A交换机的f0/5,f0/6,f0/7 加入到vlan 2SWA(config)#int f0/5SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/6SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/7SWA(config-if)#switchport access vlan 2SWA(config-if)# endSWA#sh vlan在SWB上与SW A上类似，将SWB交换机f0/5,f0/6,f0/7 加入到vlan 2。
3.测试可通性从PCA到PCC测试：[root@PCA root]# ping 10.65.1.3 (通)从PCA到PCB测试：[root@PCA root]# ping 10.66.1.1 (不通，因为不同网段，不同VLAN) 从PCB到PCD测试：[root@PCB root]# ping 10.66.1.3 (不通，要求trunk)从PCA到SWA测试：[root@PCA root]# ping 10.65.1.7（通，同一网段，同在vlan 1）从PCA到SWB测试：[root@PCA root]# ping 10.65.1.8（通，同一网段，同在vlan 1）从SW A到PCA测试：SWA#ping 10.65.1.1 (通)从SW A到PCB测试：SWA#ping 10.66.1.1 (不通,因为不同网段，不同VLAN)从SW A到SWB测试：SWA#ping 10.65.1.8 (通)4. 设置干线trunk将连接两个交换机的端口设置成trunk。
SWA(config)#int f0/8SWA(config-if)#switchport mode trunkSWA(config-if)#switchport trunk allowed vlan 1,2,3SWA(config-if)#switchport trunk encap dot1qSWA(config-if)#endSWA#sh runSWB(config)#int f0/1SWB(config-if)#switchport mode trunkSWB(config-if)#switchport trunk allowed vlan 1,2,3SWB(config-if)#switchport trunk encap dot1qSWB(config-if)#endSWB#sh run交换机创建trunk时默认allowed all，所以上面的trunk allowed 命令可以不用。
