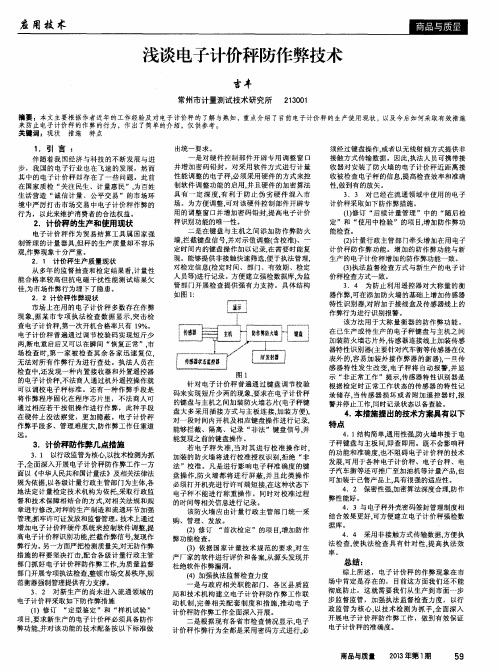

电子计价秤的工作原理及防作弊方法

电子秤的工作原理解析在日常生活中，电子秤是一种常见的工具，用于测量物体的重量。

它相比传统的机械秤具有更高的精度和便捷性。

那么，电子秤的工作原理是什么呢？本文将对电子秤的工作原理进行解析，并介绍其主要组成部分和应用场景。

一、工作原理电子秤的工作原理基于牛顿第二定律——质量与物体受到的重力的关系。

它通过测量物体所受到的力，从而计算出物体的质量。

具体来说，电子秤的工作原理可以分为以下几个步骤：1. 传感器感知力电子秤的核心部件是传感器，它能够感知物体施加在秤盘上的力。

传感器通常采用应变片、压阻式传感器等技术，当物体压在秤盘上时，传感器受到力的作用，产生电信号。

2. 信号转换与放大传感器产生的微弱电信号被经过放大电路放大，以便后续的数据处理。

同时，信号转换模块将电信号转化为数字信号，以便进行处理和计算。

3. 数据处理与计算经过信号转换的数字信号被送入计算单元，计算单元根据输入的电信号大小和已知的力-质量关系进行计算，进而得到物体的质量。

常见的计算方式包括简单比例关系和校准曲线法等。

4. 显示与输出计算完成后，电子秤将计算得到的质量数值显示在数字显示屏上，供用户查看。

同时，计算结果也可以通过接口输出给其他设备，实现数据的传递和处理。

二、主要组成部分除了传感器、信号转换模块和计算单元，电子秤还包括其他一些重要的组成部分，如下所示：1. 秤盘秤盘是承载物体的部分，通过承受物体施加的力来感知重量。

它通常由坚固耐用的材料制成，如金属或特殊合成材料。

2. 控制面板控制面板是电子秤的操作界面，用于设置相关参数和选择不同的功能。

它通常包括按键、触摸屏等控制元素。

3. 电源与电路电源提供电能给电子秤的各个组件，同时还包括相关的电路保护和稳定模块，以确保电子秤的正常工作和安全使用。

三、应用场景电子秤广泛应用于各个领域，满足不同场景下的重量测量需求。

以下为几个常见的应用场景：1. 家庭使用电子秤在家庭中用于测量各种物体的重量，如食物、水果、蔬菜、药物等。

电子秤的原理1.工作原理:电子秤的工作原理以电子元件(称重传感器，AD转换电路，单片机电路，显示电路，键盘电路，通讯接口电路,稳压电源电路等电路组成。

2。

使用功能：电子秤采用现代传感器技术、电子技术和计算机技术一体化的电子称量装置，才能满足并解决现实生活中提出的”快速、准确、连续、自动"称量要求，同时有效地消除人为误差，使之更符合法制计量管理和工业生产过程控制的应用要求。

3。

电子秤是国家强制检定的计量器具,他的合格产品是有检定分度值e和细分值D的标准，是受国家计量法保护的产品.4.电子秤的分类：1）。

按原理分：电子秤机械秤机电结合秤2）.按功能分：计数秤计价秤计重秤3）.按用途分：工业秤商业秤特种秤4).按放置位置分类：桌面秤指全称量在30Kg以下的电子秤台秤：指全称量在30—300Kg以内的电子秤地磅: 指全称量在300Kg以上的电子秤 4.精密天平5）。

按精确度分类: I级：特种天平精密度≥1/10万II级：2。

高精度天平1/1万≤精密度＜1/10万III级：3。

中精度天平1/1000≤精密度＜1/1万IV级：普通秤1/100≤精密度＜1/1000电子秤的原理方框图解读第一部分电子秤的原理方框图:程式K/B(按键)↑Fx →传感器→OP放大→A/D转换→CPU →显示驱动→显示屏记忆体工作流程说明：当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化,同时使用激励电压发生变化，输出一个变化的模拟信号。

该信号经放大电路放大输出到模数转换器.转换成便于处理的数字信号输出到CPU运算控制。

CPU根据键盘命令以及程序将这种结果输出到显示器。

直至显示这种结果。

第二部分秤的分类： 1.按原理分:电子秤机械秤机电结合秤2。

按功能分:计数秤计价秤计重秤 3.按用途分：工业秤商业秤特种秤第三部分秤的种类： 1.桌面秤指全称量在30Kg以下的电子秤2。

台秤指全称量在30—300Kg以内的电子秤3。

电子计价秤工作原理电子计价秤是一种常用的电子设备，可以快速且准确地测量物体的重量，并计算出对应的价格。

它在各种商业场所被广泛使用，如超市、菜市场、快递站等。

那么，电子计价秤的工作原理是什么呢？本文将详细介绍电子计价秤的工作原理。

一、传感器测量重量电子计价秤的核心部件是称重传感器，其作用是测量物体的重量。

在计算机科学领域，常用的称重传感器是电阻应变式传感器，也称作“应变梁”。

电阻应变式传感器由一条细长的金属带或线组成，材质通常为铝合金或不锈钢。

应变梁中会有一个或多个微小的电阻应变片，当物体施加在应变梁上时，应变梁会发生微小的形变，导致电阻应变片产生阻值的变化。

电子计价秤通过电桥电路来测量电阻应变片的阻值变化。

电桥电路是由四个电阻组成的电路，其中包括一个待测电阻，即电阻应变片。

当物体施加在秤盘上时，电阻应变片发生微小变化，导致电桥电路产生不平衡，进而产生电压信号。

二、模数转换电子计价秤产生的电压信号是模拟信号，需要经过模数转换（ADC）才能被计算机等数字设备处理。

模数转换器的作用是将连续的模拟信号转换为离散的数字信号。

在电子计价秤中，模数转换器的输入是来自电桥电路的电压信号，输出是对应的数字信号，一般以二进制形式表示。

模数转换器将模拟信号按照一定的采样率进行离散化，采样率越高，转换结果越准确。

三、价格计算一旦获得了物体的重量和对应的数字信号，电子计价秤接下来就是根据预设的价格计算出总价。

价格通常是预先设置在计价秤电子芯片中的，它与每单位重量对应的价格相关联。

根据测得的重量和数字信号，计价秤电子芯片通过一系列计算，如乘法和累加等，最终得出物体的总价。

这个计算过程通常发生在计价秤内部的微控制器中。

四、显示和输出电子计价秤最后的工作就是将计算的结果显示给用户。

一般来说，电子计价秤上会配备一个液晶显示屏，用于显示物体的重量和价格。

此外，电子计价秤还可以通过串口、无线网络等方式将测量结果传输到外部设备，如打印机、收银机等。

电子秤工作原理引言概述：电子秤是一种常见的测量设备，广泛应用于商业和家庭领域。

它通过电子技术实现对物体重量的准确测量。

本文将详细介绍电子秤的工作原理，包括传感器原理、信号处理、显示和校准等方面。

一、传感器原理1.1 应变片传感器电子秤的核心部件是应变片传感器。

应变片是一种能够感应物体受力变形的传感器。

当物体受到压力或拉力时，应变片会产生微小的形变，进而改变其电阻值。

电子秤通过将应变片粘贴在测量台面上，当物体放在台面上时，物体的重量会使得台面发生微小的弯曲，从而引起应变片电阻值的变化。

1.2 桥式电路应变片传感器通常组成一个桥式电路。

桥式电路由四个应变片组成，分为两个对称的臂，每个臂上有两个应变片。

当物体放在电子秤上时，两个臂上的应变片会产生不同的电阻变化，从而引起电桥的不平衡。

通过测量电桥的不平衡电压，可以准确计算出物体的重量。

1.3 温度补偿应变片的电阻值受温度影响较大，为了提高测量的准确性，电子秤通常会进行温度补偿。

温度补偿可以通过在电路中加入温度传感器来实现。

温度传感器会感知环境温度的变化，并根据预先设定的温度-电阻曲线来调整应变片的电阻值，以消除温度对测量结果的影响。

二、信号处理2.1 放大器电子秤的信号处理部分主要包括放大器。

放大器用于放大电桥的输出信号，使其能够被后续的电路处理。

放大器通常采用差分放大器的结构，以增强信号的稳定性和抗干扰能力。

2.2 模数转换器电子秤的信号需要转换为数字信号才能被处理和显示。

这一转换过程由模数转换器（ADC）完成。

ADC将模拟信号转换为数字信号，并以二进制形式表示。

转换后的数字信号可以通过计算机或显示屏来显示和处理。

2.3 数据处理转换后的数字信号可以通过计算机或嵌入式系统进行进一步的数据处理。

数据处理可以包括单位转换、重量计算、数据存储等功能。

通过数据处理，可以实现更多的功能，如重量累加、重量比较等。

三、显示3.1 数字显示屏电子秤通常配备数字显示屏，用于直观地显示物体的重量。

电子计价秤工作原理电子计价秤是我们在日常生活中常见的一种设备，用于测量并计算物体的重量和价值。

本文将介绍电子计价秤的工作原理及其组成部分。

一、工作原理电子计价秤的工作原理主要是基于压阻式传感器。

其基本原理是利用固定电阻与受力变化的压阻器构成的电桥进行测量和计算。

当物品放置在称量平台上时，物品的重量作用于称量平台，导致从平台到压阻传感器的力传递。

整个过程可以分为以下几个步骤：1. 称量平台感受到物品的重量，通过机械结构将力传递给压阻传感器。

2. 压阻传感器将力转化为电阻值的变化。

3. 变化的电阻值通过电桥传感器传递到电子秤的微处理器芯片。

4. 微处理器芯片对电桥传感器的电阻变化进行测量和计算，得到物体的净重和价值。

二、组成部分1. 称量平台：用于放置待称量的物体，通常由坚固的材料制成，如不锈钢。

其设计应考虑到物品的重量和均衡性，以确保准确的测量结果。

2. 压阻传感器：是电子计价秤的核心部件，负责将物品的重量转化为电阻值的变化。

它通常采用薄膜或薄片式结构，通过应变导致电阻的变化。

3. 电子秤电路板：包括电桥传感器、放大器、模数转换器等元件。

其中，电桥传感器用于测量和计算物品的重量，放大器用于放大信号，模数转换器将模拟信号转换为数字信号。

4. 显示屏：用于显示称量结果，通常采用LCD或LED显示技术，以便用户清晰地看到物体的重量和价值。

5. 控制面板：用于设置和调整秤的功能和参数，如单位切换、皮重扣除等。

通常包括按钮、选择开关和数字键盘等。

三、工作流程电子计价秤的工作流程主要分为以下几个步骤：1. 设置和准备：使用者通过控制面板设置所需的功能和参数，如选择重量单位和皮重扣除。

2. 称量物品：将待称量物品放置在称量平台上，物品的重量将由称量平台感受并传递给压阻传感器。

3. 信号转换与计算：压阻传感器将重量转化为电阻值的变化，并通过电子秤电路板传递给微处理器芯片。

4. 显示结果：微处理器芯片测量和计算电阻值的变化，得到物体的净重和价值，并将结果发送到显示屏上显示给用户。

电子秤原理分析电子秤是一种用于测量重量的设备，它采用了先进的电子技术和传感器技术，具有快速、准确和精确测量的特点。

本文将对电子秤的原理进行分析。

一、电子秤的工作原理电子秤的基本原理是利用电子传感器对被称物体的重力进行测量，并将测量结果转化为数字显示。

具体来说，电子秤的工作原理可以分为以下几个步骤：1. 传感器测量重力：电子秤通常使用称重传感器来测量重力。

称重传感器通常采用压阻传感器或应变片传感器，它们可以感知被称物体的重力作用在传感器上产生的微小形变或者电阻变化。

2. 电子部件转换信号：传感器检测到重力后，会产生相应的信号，这些信号需要经过一系列的电子部件进行放大、滤波、转换等处理，以便将信号转化为数字量。

3. 数字量显示：经过转换后的信号最终会被送到数字显示屏上，以便用户可以直观地看到被称物体的重量。

数字显示屏上一般会显示重量单位和测量结果。

二、电子秤的优点相比传统机械秤，电子秤具有以下优点：1. 精确度高：电子秤采用数字化的测量方法，可以提供更高的精确度。

传统机械秤容易受到环境因素和使用习惯的影响，而电子秤可以准确地显示出被称物体的真实重量。

2. 快速响应：电子秤的传感器能够快速地检测到被称物体的重力变化，并立即转化为数字显示。

用户只需等待短短几秒钟，就可以得到测量结果。

3. 易于使用：电子秤一般具有简洁明了的操作界面，用户只需将被称物体放在秤盘上，即可自动进行测量，无需繁琐的手动调整。

4. 可靠性高：电子秤采用先进的电子技术和耐用的传感器材料，具有较长的使用寿命，并且在适当的维护下能够保持较高的稳定性和准确性。

三、电子秤的应用领域电子秤已广泛应用于各个领域，包括但不限于以下几个方面：1. 商业领域：电子秤广泛应用于超市、商场、菜市场等地的商品计价和称重过程中。

它可以快速、准确地测量商品的重量，并自动计算价格，提高商家的计价效率和准确性。

2. 工业领域：在生产流程中，电子秤可以用于对原材料、成品等物品的称重，以确保产品的质量和准确度。

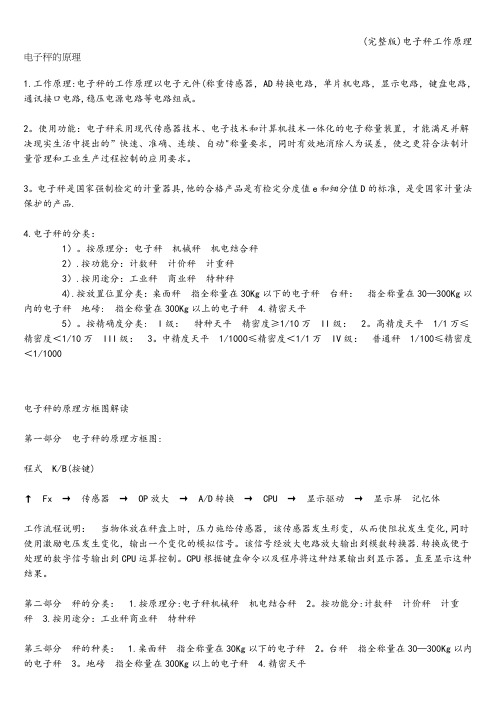

(完整版)电子秤工作原理
电子秤利用变形式传感器将物体所产生的质量变化转换为电信号，通过模拟电路和数字电路放大、滤波、数字化处理，然后将处理后的数据送到显示部分，显示被称物体的质量。

其工作原理如下：
1. 传感器：电子秤的核心部分是称重传感器，它将所测物体的重量转换成电信号。

常用的传感器有压阻式传感器、静电感应传感器、应变式传感器、振荡器传感器等。

2. 放大电路：传感器输出的电信号较小，需要通过放大电路放大到一定程度，以便后续数字化处理。

通常使用差分放大器、运算放大器等放大电路。

3. 滤波电路：提高精度和可靠性的同时，也需要保护放大电路不受干扰和噪声的影响。

通过滤波电路进行去除噪声和低频信号，保留高频信号，以保证重量精度。

4. 数字化处理：使用模数转换器将模拟信号转换为数字信号，然后通过数字信号处理器进行数值计算、滤波、校准等操作，并将结果送到显示装置进行显示。

5. 显示部分：将处理后的结果，显示在显示部分。

显示部分的显示精度与称重传感器的精度直接相关，通常使用液晶显示器、电子数码管等进行显示。

总之，电子秤依靠传感器、放大电路、滤波电路、数字化处理
和显示装置等模块进行工作，其核心在于称重传感器的精度和可靠性。
