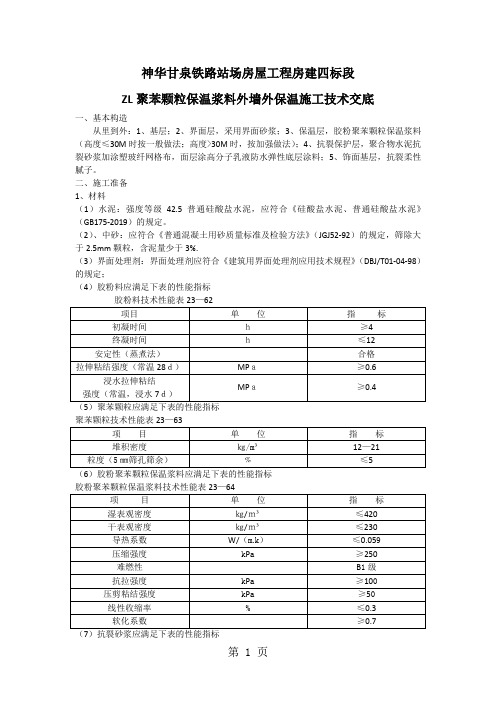

神华甘泉铁路站场房屋工程房建四标段ZL聚苯颗粒保温浆料外墙外保温施工技术交底一、基本构造从里到外：1、基层；2、界面层，采用界面砂浆；3、保温层，胶粉聚苯颗粒保温浆料（高度≤30M时按一般做法；高度>30M时，按加强做法）；4、抗裂保护层，聚合物水泥抗裂砂浆加涂塑玻纤网格布，面层涂高分子乳液防水弹性底层涂料；5、饰面基层，抗裂柔性腻子。
二、施工准备1、材料（1）水泥：强度等级42.5普通硅酸盐水泥，应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-2019）的规定。
（2）、中砂：应符合《普通混凝土用砂质量标准及检验方法》（JGJ52-92）的规定，筛除大于2.5mm颗粒，含泥量少于3%.（3）界面处理剂：界面处理剂应符合《建筑用界面处理剂应用技术规程》（DBJ/T01-04-98）的规定；（4）胶粉料应满足下表的性能指标聚苯颗粒技术性能表23—63胶粉聚苯颗粒保温浆料技术性能表23—64（7）抗裂砂浆应满足下表的性能指标抗裂砂浆技术性能表23—65（8）玻纤网格布应满足下表的性能指标高分子乳液防水弹性底层涂料技术性能表23—67（10）柔性耐水腻子应满足下表的性能指标（（）、金属分层条（30X40mmX0.7mm镀锌轻型角钢）带尾孔射钉（A5mm）、镀锌钢丝（22号）。
2、工具和机具（1）、强制式砂浆搅拌机、垂直运输机械、水平运输车、手提搅拌器、射钉枪等。
（2）常用抹灰工具及抹灰的专用检测工具，经纬仪及放线工具、水桶、管子、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺等。
（3）吊篮可专用保温施工脚手架。
3、材料配制（1）、界面处理砂浆的配制强度等级42.5水泥：中砂：界面剂按1：1：1重量比，搅拌成均匀浆状。
（2）胶粉聚苯颗粒保温浆料的配制先将34-36kg水倒入砂浆搅拌机内，然后倒入1袋25kg胶粉料搅拌3-5min后，再倒入1袋200L聚苯颗粒继续搅拌 3min，可按施工稠度适当调整加水量，搅拌均匀后倒出。
滨湖明珠住宅小区10#住宅楼工程外墙保温工程1.范围本工艺标准适用于本工程外墙保温-胶粉聚苯颗粒保温施工。
2.施工条件2.1材料及机具准备2.1.1材料准备2.1.1.1保温专用胶粉：保温专用胶粉是一种聚合物干混料，在现场与聚苯颗粒加水混合成为聚合物保温砂浆，用于保温层。
其主要技术性能指标应符合设计及相关要求。
2.1.1.2聚苯板颗粒：为外墙外保温聚苯颗粒砂浆保温做法中的轻骨料，主要作用为保温材料。
其主要技术性能指标应符合设计及相关要求。
2.1.1.3耐碱玻纤网格布：耐碱玻纤网格布应用于抹面砂浆中，不仅能增强抹面砂浆强度，还能阻止裂纹生长，达到防裂的目的。
其主要技术性能指标应符合设计及相关要求。
2.1.1.4面层抗裂砂浆：面层抗裂砂浆由抗裂专用胶和干混料混合搅拌组成，配以镀锌钢丝网形成耐水、抗裂的保护层。
其主要技术性能指标应符合设计及相关要求。
2.1.2主要施工工具准备抹子、砂纸、2m靠尺、弹线墨盒、壁纸刀、铲刀、阴阳角抿子、电动搅拌机、角磨机等。
3.作业条件3.1基层墙体的质量必须符合相关质量验收规范和标准要求，主体结构已验收，并办理四方验收手续。
3.2脚手架和外用电梯安装完毕并通过验收。
3.3外阳台部位电器暗管，接线盒安装完毕，外墙雨水管卡预埋完毕。
3.4胶粉聚苯颗粒正常施工温度5℃以上，风力超过5级或中雨以上天气不得施工。
施工完毕后应防止阳光直晒。
4.施工工艺4.1工艺流程基层处理→测量放线、挂基准线等→抹第一遍聚苯颗粒保温浆料→抹第二遍聚苯颗粒保温浆料→制作分格线等→抹第一遍聚合物抗裂砂浆（压入耐碱玻纤网格布）→抹第二遍聚合物抗裂砂浆→涂刷高分子乳液防水弹性底层涂料→抹柔性耐水腻子→涂料饰面层。
4.2施工要点4.2.1基层处理：基层墙体表面不得有油污、脱模剂、浮尘等污染物，墙面不平整处可用角磨机打磨，松动或风化的部分可用水泥砂浆填实后找平。
空心砖墙在施工前应浇水湿润，施工时表面呈阴干状态；混凝土墙面需进行界面处理，用滚刷将墙面用事先拌制好的界面砂浆均匀涂刷，经检验合格后方可进第1页，共5页滨湖明珠住宅小区10#住宅楼工程外墙保温工程行保温层施工。
YOUR LO 外墙抹聚苯颗粒保温砂浆技术交底抗裂防护层验收（二）、施工工艺说明1、基层处理墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净。
2、界面拉毛为保证界面砂浆施工的适宜性，在施工时控制水泥与砂子的比为1 : 1,合理调整界面剂用量以达到适宜的稀稠度。
拉毛不宜太厚，但必须保证所有的碇墙面都做到毛面处理。
3、吊垂直、套方、弹控制线、做饼、冲筋、做口根据保温设计厚度，在顶部墙面大角处固定钢线，吊垂直。
根据垂直控制通线做垂直方向灰饼，再根据两垂直方向灰饼之间的通线，做墙面保温层厚度灰饼，每灰饼之间的距离（横、竖、斜向）不超过2m.灰饼可用保温浆料做，也可用废聚苯板裁成3cmx3cm小块粘贴。
4、抹保温浆料需设专人专职进行保温浆料及抗裂砂浆的搅拌，以保证搅拌时间和配合比的准确。
保温层浆料应在4h内用完。
胶粉聚苯颗粒保温层每次抹灰厚度最适宜一般在20mm左右。
每遍间隔24小时，施工温度偏低时，间隔时间可延长。
施工宜自上而下，最后一遍聚苯颗粒浆料施工时应达到贴饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。
5、固定、铺贴镀锌钢丝网根据结构尺寸把四角网分段进行铺贴，四角网的长度最长不应超过3m,为使边角施工质量得到保证，将边角处的钢丝网施工前预先折成直角.再铺贴。
窗洞等侧口部位钢丝网的固定不少于三个专用锚固胀栓，且胀栓之间的距离不大于50CM.检查在裁剪网丝过程中不得将网形成死折，在铺贴过程不得形成网兜，网张开后应顺方向依次平整铺贴，用专用锚固胀栓固定钢丝网到结构墙体，网边的搭接长度均应大于100mm,搭接部位以不大于30CM的距离用镀锌铅丝将两网绑扎在一起。
局部不平整的部位可用12# 镀锌铅丝临时做U型卡子调整直到平整为止。
锚固塑料锚栓不小于1-8层7个/平米；8 层以上9个/平米。
6、抹抗裂砂浆抗裂砂浆抹灰，在镀锌钢丝网抹抗裂砂浆面层用木抹子搓毛，为下一层的连接提供相应的界面。
技术交底记录编号工程名称交底日期施工单位分项工程名称外墙外保温交底提要外墙抹保温浆料及贴板交底（混凝土墙）交底内容：一、材料准备：1、ZL粘结胶粉35kg/袋2、ZL聚苯颗粒轻骨料 200L/袋3、ZL膨胀聚苯板（600×600× mm）二、储存条件：放置在通风干燥处，防止暴晒和雨淋，注意保温胶粉与聚苯颗粒配套清点。
三、保温浆料的配置：先将（35—40）kg水（据天气气温状况水量可适当调节）倒入搅拌机中，然后倒入一袋35kg胶粉料，搅拌2—3min，最后加入一袋（200L）聚苯颗粒继续搅拌2—3min。
搅拌好的浆料需在4h内用完，搅拌需设专人，专职进行，以保证搅拌时间和搅拌方法的正确性。
四、贴砌聚苯板：在墙面首先抹约 0.5cm 粘结保温浆料,然后用浆料将聚苯板背面的沟槽抹平,按上跟线,下跟棱的要求粘贴聚苯板,也可采用仅在墙面抹灰均匀轻柔挤压聚苯板，使聚苯板沟槽埋入浆料的方法. 聚苯板间应用浆料砌筑约10mm的板缝，注意灰缝不饱满处用胶粉聚苯颗粒粘结保温浆料勾平。
每层砌完应用 2m靠尺和托线板检查平整度和垂直度。
排板时应按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理，窗口处聚苯泡沫板裁成刀把形，如图2、图3。
聚苯板排板时遇到非标准尺寸时,可进行现场裁切.裁切时应注意边口尺寸整齐,切口应与聚苯板面垂直.整墙面阳角处应尽可能使用整板,必须使用非整板时,非整板的宽度不应小于300mm.五、门窗侧口做法聚苯板用粘结保温浆料贴砌施工时,门窗侧口部位地保温应用保温浆料直接抹灰作口施工. 门窗上口滴水槽在保温层施工完成后，根据设计要求弹出滴水槽控制线，用壁纸刀沿线划开设定的凹槽，槽深15mm左右，用抗裂砂浆填满凹槽，将滴水槽（成品）嵌入凹槽与抗裂砂浆粘结牢固，收去两侧沿口浮浆，滴水槽应镶嵌牢固、水平。
图2 图3审核人交底人接受交底人技术交底记录编号工程名称交底日期施工单位分项工程名称交底提要抗裂砂浆层（涂料饰面）一、施工条件待保温层面层干燥，其垂直度、平整度达到要求之后即可开始抗裂层的施工。
技术交底记录2021 年9 月16日行比对，及时检查现场和图纸变更的情况。
3．2．落实施工材料及施工工具存放地、施工人员食宿安排等相关事宜。
3．3．检查吊篮或脚手架，不得有任何安全隐患。
3．4．检查施工用水、电的情况。
4．施工条件4．1．按照GB50210-2001《建筑装饰装修工程施工质量验收规范》普通抹灰标准检查基层墙体。
立面垂直度、表面平整度、阴阳角方正、分格条（缝）直线度等项目的允许偏差均不得大于3mm。
4．2．施工期间及完工后的24小时内，环境和基层表面温度均应高于5℃，风力不大于5级。
4．3．严禁雨中施工，遇雨或雨季施工应有可靠的防雨措施。
4．4．夏季施工应做好防晒措施，抹面层和饰面层应避免阳光直射。
二．施工程序施工工艺如下：墙（混凝土）面基层处理→弹线（伸缩缝）、贴饼→满刮界面砂浆→抹找平砂浆→聚苯颗粒保温层→抗裂砂浆及网格布→伸缩缝→验收8.外墙为面砖时要求1）粘贴面砖时，将聚苯颗粒浆料外保温体系抗裂防护层中的增强玻纤布改为热镀锌钢丝网，并用射钉或塑料膨胀螺丝双向@500mm锚固，热镀锌钢丝网网孔大小为,，丝径为。
基本构造①基层水泥砂浆找平层构造示意图②界面层满刮界面砂浆③保温层22mm（23mm）厚胶粉聚笨颗粒保温浆④抗裂防护层5mm厚耐碱玻纤网格布增强抗裂砂浆⑤饰面层柔性耐水腻子+涂料四．质量保证实施细则1．基层墙体平整度在4mm之内。
2．基层表面必须粘结牢固，无空鼓、风化、污垢、涂料等影响粘结强度的物质及质量缺陷。
3．基层墙面用1：3水泥砂浆找平。
4．粘结胶浆确保不掺入砂、速凝剂、防冻剂、聚合物等其它添加剂。
5．不得在雨中铺设网格布。
6．标准网布搭接至少100mm，阴阳角搭接不小于200mm。
7．保护已完工的部分免受雨水的渗透和冲刷。
技术负责人交底人接受人。
聚苯颗粒保温技术交底一、工程概况本工程为_____，位于_____，总建筑面积为_____平方米。
为了提高建筑物的保温性能，减少能源消耗，现采用聚苯颗粒保温技术对建筑物的外墙、屋面等部位进行保温处理。
二、聚苯颗粒保温材料的特点聚苯颗粒保温材料是一种新型的保温材料，具有以下特点：1、优异的保温性能：聚苯颗粒的导热系数低，能够有效地阻止热量的传递，提高建筑物的保温效果。
2、良好的防火性能：聚苯颗粒保温材料属于难燃材料，具有一定的防火性能，能够提高建筑物的防火安全性。
3、重量轻：聚苯颗粒保温材料的密度小，重量轻，不会增加建筑物的自重，对建筑物的结构影响较小。
4、施工方便：聚苯颗粒保温材料可以采用现场搅拌、喷涂或涂抹等施工方法，施工工艺简单，施工速度快。
5、环保性能好：聚苯颗粒保温材料不含有害物质，对环境无污染，是一种绿色环保的保温材料。
三、施工准备1、技术准备（1）施工前，应熟悉施工图纸和设计文件，了解聚苯颗粒保温技术的施工要求和质量标准。
（2）编制施工方案，并向施工人员进行技术交底，明确施工工艺、施工顺序和质量要求。
2、材料准备（1）聚苯颗粒：应符合国家相关标准的要求，颗粒均匀，无结块。
（2）胶粉料：应具有良好的粘结性能和稳定性。
（3）抗裂砂浆：应具有良好的抗裂性能和柔韧性。
（4）耐碱玻纤网格布：应符合国家相关标准的要求，具有良好的耐碱性能和抗拉强度。
（5）界面剂：应具有良好的渗透性和粘结性能。
3、施工机具准备（1）砂浆搅拌机：用于搅拌聚苯颗粒保温浆料和抗裂砂浆。
（2）喷枪或抹子：用于涂抹聚苯颗粒保温浆料和抗裂砂浆。
（3）靠尺、水平尺、角尺等：用于检查施工质量。
（4）电动搅拌器：用于搅拌界面剂。
4、作业条件准备（1）基层墙体应平整、干燥、无油污、脱模剂等妨碍粘结的附着物。
基层墙体的平整度和垂直度应符合国家相关标准的要求。
（2）门窗洞口应经过验收，尺寸、位置应符合设计要求，门窗框或辅框应安装完毕。
（3）施工现场应具备通水、通电条件，并保持工作环境的清洁和通风。
