【CN109605249A】一种方便对不同直径轴承工件进行夹紧固定的夹持装置【专利】

  • 格式：pdf
  • 大小：493.42 KB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

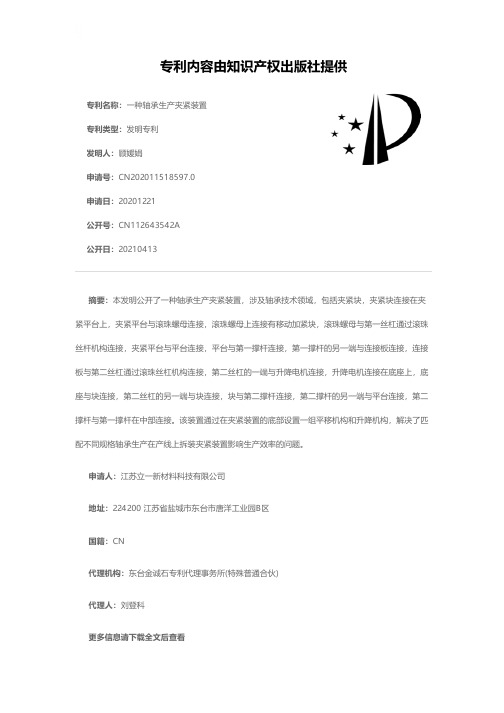

一种轴承生产夹紧装置[发明专利]

一种轴承生产夹紧装置[发明专利]

专利名称：一种轴承生产夹紧装置专利类型：发明专利
发明人：顾媛娟
申请号：CN202011518597.0申请日：20201221
公开号：CN112643542A
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本发明公开了一种轴承生产夹紧装置，涉及轴承技术领域，包括夹紧块，夹紧块连接在夹紧平台上，夹紧平台与滚珠螺母连接，滚珠螺母上连接有移动加紧块，滚珠螺母与第一丝杠通过滚珠丝杆机构连接，夹紧平台与平台连接，平台与第一撑杆连接，第一撑杆的另一端与连接板连接，连接板与第二丝杠通过滚珠丝杠机构连接，第二丝杠的一端与升降电机连接，升降电机连接在底座上，底座与块连接，第二丝杠的另一端与块连接，块与第二撑杆连接，第二撑杆的另一端与平台连接，第二撑杆与第一撑杆在中部连接。

该装置通过在夹紧装置的底部设置一组平移机构和升降机构，解决了匹配不同规格轴承生产在产线上拆装夹紧装置影响生产效率的问题。

申请人：江苏立一新材料科技有限公司
地址：224200 江苏省盐城市东台市唐洋工业园B区
国籍：CN
代理机构：东台金诚石专利代理事务所(特殊普通合伙)
代理人：刘登科
更多信息请下载全文后查看。

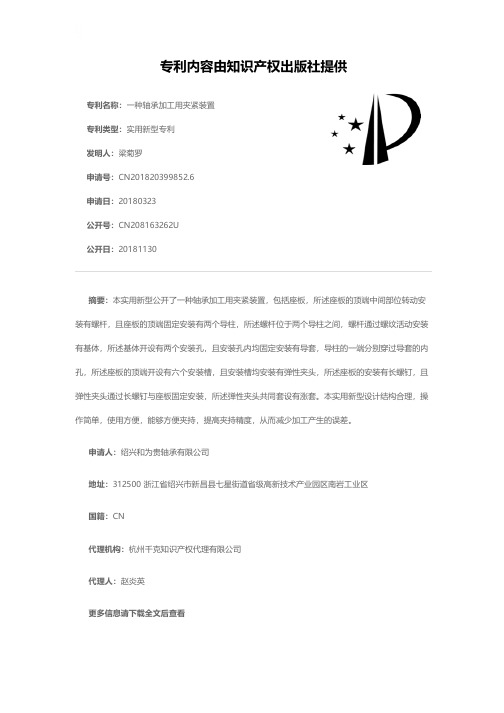

一种轴承加工用夹紧装置[实用新型专利]

一种轴承加工用夹紧装置[实用新型专利]

专利名称：一种轴承加工用夹紧装置专利类型：实用新型专利
发明人：梁菊罗
申请号：CN201820399852.6
申请日：20180323
公开号：CN208163262U
公开日：
20181130
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种轴承加工用夹紧装置，包括座板，所述座板的顶端中间部位转动安装有螺杆，且座板的顶端固定安装有两个导柱，所述螺杆位于两个导柱之间，螺杆通过螺纹活动安装有基体，所述基体开设有两个安装孔，且安装孔内均固定安装有导套，导柱的一端分别穿过导套的内孔，所述座板的顶端开设有六个安装槽，且安装槽均安装有弹性夹头，所述座板的安装有长螺钉，且弹性夹头通过长螺钉与座板固定安装，所述弹性夹头共同套设有涨套。

本实用新型设计结构合理，操作简单，使用方便，能够方便夹持，提高夹持精度，从而减少加工产生的误差。

申请人：绍兴和为贵轴承有限公司
地址：312500 浙江省绍兴市新昌县七星街道省级高新技术产业园区南岩工业区
国籍：CN
代理机构：杭州千克知识产权代理有限公司
代理人：赵炎英
更多信息请下载全文后查看。

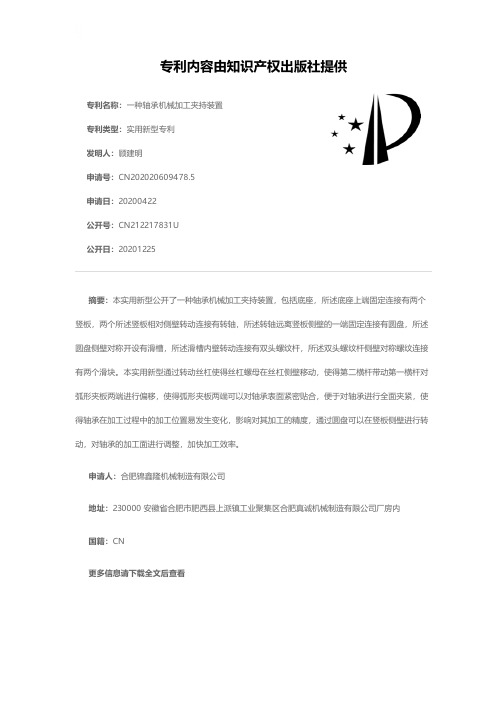

一种轴承机械加工夹持装置[实用新型专利]

一种轴承机械加工夹持装置[实用新型专利]

专利名称：一种轴承机械加工夹持装置专利类型：实用新型专利
发明人：顾建明
申请号：CN202020609478.5
申请日：20200422
公开号：CN212217831U
公开日：
20201225
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种轴承机械加工夹持装置，包括底座，所述底座上端固定连接有两个竖板，两个所述竖板相对侧壁转动连接有转轴，所述转轴远离竖板侧壁的一端固定连接有圆盘，所述圆盘侧壁对称开设有滑槽，所述滑槽内壁转动连接有双头螺纹杆，所述双头螺纹杆侧壁对称螺纹连接有两个滑块。

本实用新型通过转动丝杠使得丝杠螺母在丝杠侧壁移动，使得第二横杆带动第一横杆对弧形夹板两端进行偏移，使得弧形夹板两端可以对轴承表面紧密贴合，便于对轴承进行全面夹紧，使得轴承在加工过程中的加工位置易发生变化，影响对其加工的精度，通过圆盘可以在竖板侧壁进行转动，对轴承的加工面进行调整，加快加工效率。

申请人：合肥锦鑫隆机械制造有限公司
地址：230000 安徽省合肥市肥西县上派镇工业聚集区合肥真诚机械制造有限公司厂房内
国籍：CN
更多信息请下载全文后查看。

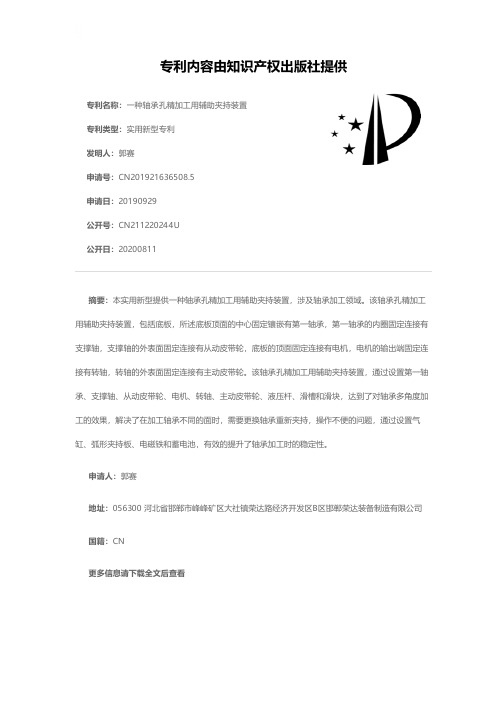

一种轴承孔精加工用辅助夹持装置[实用新型专利]

一种轴承孔精加工用辅助夹持装置[实用新型专利]

专利名称：一种轴承孔精加工用辅助夹持装置专利类型：实用新型专利
发明人：郭赛
申请号：CN201921636508.5
申请日：20190929
公开号：CN211220244U
公开日：
20200811
专利内容由知识产权出版社提供
摘要：本实用新型提供一种轴承孔精加工用辅助夹持装置，涉及轴承加工领域。

该轴承孔精加工用辅助夹持装置，包括底板，所述底板顶面的中心固定镶嵌有第一轴承，第一轴承的内圈固定连接有支撑轴，支撑轴的外表面固定连接有从动皮带轮，底板的顶面固定连接有电机，电机的输出端固定连接有转轴，转轴的外表面固定连接有主动皮带轮。

该轴承孔精加工用辅助夹持装置，通过设置第一轴承、支撑轴、从动皮带轮、电机、转轴、主动皮带轮、液压杆、滑槽和滑块，达到了对轴承多角度加工的效果，解决了在加工轴承不同的面时，需要更换轴承重新夹持，操作不便的问题，通过设置气缸、弧形夹持板、电磁铁和蓄电池，有效的提升了轴承加工时的稳定性。

申请人：郭赛
地址：056300 河北省邯郸市峰峰矿区大社镇荣达路经济开发区B区邯郸荣达装备制造有限公司国籍：CN
更多信息请下载全文后查看。

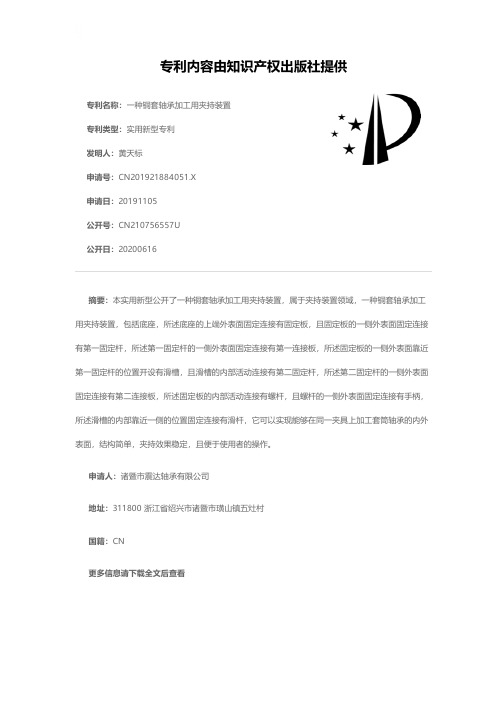

一种铜套轴承加工用夹持装置[实用新型专利]

一种铜套轴承加工用夹持装置[实用新型专利]

专利名称：一种铜套轴承加工用夹持装置专利类型：实用新型专利
发明人：黄天标
申请号：CN201921884051.X
申请日：20191105
公开号：CN210756557U
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种铜套轴承加工用夹持装置，属于夹持装置领域，一种铜套轴承加工用夹持装置，包括底座，所述底座的上端外表面固定连接有固定板，且固定板的一侧外表面固定连接有第一固定杆，所述第一固定杆的一侧外表面固定连接有第一连接板，所述固定板的一侧外表面靠近第一固定杆的位置开设有滑槽，且滑槽的内部活动连接有第二固定杆，所述第二固定杆的一侧外表面固定连接有第二连接板，所述固定板的内部活动连接有螺杆，且螺杆的一侧外表面固定连接有手柄，所述滑槽的内部靠近一侧的位置固定连接有滑杆，它可以实现能够在同一夹具上加工套筒轴承的内外表面，结构简单，夹持效果稳定，且便于使用者的操作。

申请人：诸暨市震达轴承有限公司
地址：311800 浙江省绍兴市诸暨市璜山镇五灶村
国籍：CN
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
CN 109605249 A
（503）的直径。
权 利 要 求 书
2/2 页
3
CN 109605249 A
说 明 书
1/4 页
一种方便对不同直径轴承工件进行夹紧固定的夹持装置
技术领域 [0001] 本发明涉及轴承装置。
背景技术 [0002] 轴承是机械设备中一种常用的零部件，主要是支撑机械旋转体，降低摩擦系数，并 保证其回转精度，例如申请号CN201810164376 .4、公开号CN108161799A的一种轴承加工用 固定装置 ，其在对轴承进行固定时 ，只能对单一的 轴承进行固定 ，操作人 员在对轴承检测或 加 工 时 ，需 要 反 复 对 轴 承 进 行 固 定 ，操 作 繁 琐 ，工 作 效 率 低 ，又 如 申 请 号 CN201810439686 .2、公开号 CN108422225A的一种带有夹紧功能的轴承加工用钻床，其同样 存在只能对单一的轴承进行固定，操作繁琐的问题。
4 .根据权利要求1所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征在于：所述限位柱（5）包括滑动槽（501）、压缩弹簧（502）、限位块（503）、推动块（504）和 滑动口（505），且滑动槽（501）位于限位柱（5）的内部，滑动槽（501）的内部设置有压缩弹簧 （502），压缩弹簧（502）的上方设置有限位块（503），限位块（503）一侧的推动块（504）贯穿滑 动口（505）。
9 .根据权利要求1所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征在于：所述防护垫（13）采用胶粘的方式与夹紧头（12）相连接，且防护垫（13）的材质为 橡胶材质。
10 .根据权利要求4所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征在于 ：所述限位孔（20）位于支撑杆（3）的下端面 ，且限位孔（20）的直径大于限位块
5 .根据权利要求4所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征在于：所述限位柱（5）顶端的高度低于支撑杆（3）的下端面到工作台（1）上端面之间的 距离。
6 .根据权利要求1所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征在于：所述底板（7）的个数一共设置有两个，且底板（7）关于放置块（4）的中心线呈轴对 称安装。
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910041162 .2 (22)申请日 2019 .01 .16 (71)申请人 戴巍
地址 245700 安徽省黄山市黄山区桃源路 居民
(72)发明人 戴巍 (51)Int .Cl .
B25B 11/00(2006 .01)
7 .根据权利要求1所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征在于：所述开口（9）位于两个底板（7）之间，且开口（9）与放置槽（6）相连通。
8 .根据权利要求1所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征 在于 ：所述夹紧 头（1 2）的 形状结构为圆弧 状结构 ，且夹紧 头（1 2）位于放置槽（6）的内 侧。
权利要求书2页 说明书4页 附图4页
CN 109605249 A
CN 109605249 A
权 利 要 求 书
1/2 页
1 .一种方便对不同直径轴承工件进行夹紧固定的夹持装置，包括工作台（1）、刻度线 （8）、丝杆（1 0）、旋 转 头（1 1）、防 护垫（1 3）、轴承（1 4）、螺纹口（1 5）、滚珠（1 9）和限 位凸台 （21），其特征在于：所述工作台（1）的上方设置有支撑台（16），且支撑台（16）的中间部位通 过轴承（14）与转动柱（18）相连接，并且转动柱（18）的上部开设有限位凸台（21），同时支撑 台（16）的上端面设置有滚珠（19），所述转动柱（18）通过限位凸台（21）与转动盘（2）下端的 连接槽（17）相连接，且转动盘（2）的外侧设置有支撑杆（3），并且支撑杆（3）的外端与放置块 （4）相连接，所述放置块（4）的内部设置有放置槽（6），且放置槽（6）的下端设置有底板（7）， 并且一侧的底板（7）上设置有刻度线（8），同时底板（7）上开设有开口（9），所述丝杆（10）通 过螺纹口（15）与放置块（4）相连接，且丝杆（10）的内端通过轴承（14）与夹紧头（12）相连接， 并且夹紧头（12）的内侧设置有防护垫（13），同时丝杆（10）的外端与旋转头（11）相连接，所 述工作台（1）的前部设置有限位柱（5），且限位柱（5）的顶端与支撑杆（3）下端的限位孔（20） 相连接。
2 .根据权利要求1所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征在于：所述支撑杆（3）等距排列在转动盘（2）的外侧，且支撑杆（3）的两端分别与转动盘 （2）和放置块（4）之间均采用焊接的方式相连接。
3 .根据权利要求1所述的一种方便对不同直径轴承工件进行夹紧固定的夹持装置，其 特征在于：所述放置块（4）的形状结构为圆形结构，且放置块（4）与支撑杆（3）之间一一对应 安装。
(10)申请公布号 CN 109605249 A (43)申请公布日 2019.04.12
( 54 )发明 名称 一种方便对不同直径轴承工件进行夹紧固
定的夹持装置 ( 57 )摘要
本发明公开了一种方便对不同直径轴承工 件进行夹紧固 定的 夹持装置 ，包括工作台 、刻度 线 、丝杆 、旋转头 、防 护垫 、轴承 、螺纹口 、滚珠 和 限 位凸台 ，所述工作台的 上方设置有支撑台 ，且 支撑台的中间部位通过轴承与转动柱相连接，并 且转动柱的上部开设有限位凸台 ，同时支撑台的 上端面设置有滚珠，所述放置块的内部设置有放 置槽 ，且放置槽的 下端设置有底板 ，并且一 侧的 底板上设置有刻度线，同时底板上开设有开口 ， 所述工作台的前部设置有限位柱，且限位柱的顶 端与支撑杆下端的限位孔相连接。该方便对不同 直径轴承工件进行夹紧固定的夹持装置，将转动 盘设置为可拆卸的形式 ，可减少使 用者将轴承工 件放入到放置块内部的时间。
