圆锥滚子轴承知识讲解

圆锥滚子轴承说明圆锥滚子轴承是一种广泛应用于各种机械设备中的轴承产品。

其优点在于在高速、高温、高负荷、强冲击等特殊工况下依然表现出色。

本文将会对圆锥滚子轴承进行详细的说明。

一、基本构造圆锥滚子轴承由一个内圆锥面和一个外圆锥面组成，其滚子是一组以圆锥为截面的固定轴向和自由旋转的圆柱形，通常为两排。

而且它们由箍与对应的滚子架连接起来。

这种轴承的外圆锥面和内圆锥面的倾角决定了内外圆锥面接触点和吸力的大小和方向。

滚子的个数方向分别与轴线成夹角，是由轴的载荷、刚度和空间限制所决定的。

二、分类及适用范围1. 根据结构形态圆锥滚子轴承分为：单列圆锥滚子轴承、双列圆锥滚子轴承。

单列圆锥滚子轴承的支撑能力相对较小，但安装方便，适用于一些低速低精度的动力机械。

双列圆锥滚子轴承支撑能力大，运行平稳，更适用于高速度和精度要求高的动力机械。

2. 根据内圆锥面和外圆锥面的倾角大小以及滚子和箍的结构，圆锥滚子轴承可分为：普通圆锥滚子轴承、调心圆锥滚子轴承、调整座圆锥滚子轴承等。

普通圆锥滚子轴承可以承受较大的载荷、转速可靠。

调心圆锥滚子轴承则在振动和冲击载荷下有更好的适应性。

调整座圆锥滚子轴承是经过精心设计的，可承受较大的偏移和振动载荷。

同时也具有精度高、刚度大的特点。

3. 根据轴承内间隙的大小，圆锥滚子轴承可分为：C3级、C4级、C5级、C6级等级。

这些等级的区别在于内部空余空间大小，空余空间大，载荷能够江大，但是转速相对较低。

因此，不同等级的圆锥滚子轴承可以适应不同的机械要求。

三、特点圆锥滚子轴承具有以下特点：1. 承载能力强：圆锥滚子轴承具有承受高速和高负载的能力。

2. 精度高：圆锥滚子轴承的制造工艺精度高，能够满足高速和高精度的要求，同时能长时间保持较好的精度。

3. 轴向间隙小：圆锥滚子轴承能够承受大的径向和轴向载荷，同时轴向间隙较小，使得无论是静态负荷还是动态负荷都具有很高的刚度。

4. 安装调整方便：圆锥滚子轴承的安装、拆卸和调整都非常方便，可以节省很多时间。

圆锥滚子轴承‎的特点、分类、用途和安装方‎法圆锥滚子轴承‎的特点圆锥滚子轴承‎可以分离，由内圈与滚子‎、保持架一起组‎成的组件和外‎圈可以分别圆锥滚子轴承‎安装。

滚子和滚道接‎触处修正的接‎触线可以减少‎应力集中。

圆锥滚子轴承‎可以承受大的‎径向载荷和轴‎向载荷。

由于圆锥滚子轴承‎只能传递单向‎轴向载荷，因此，为传递相反方‎向的轴向载荷‎就需要另一个‎与之对称安装‎的圆锥滚子轴承‎。

带倾斜角的滚‎道能使圆锥滚子轴承‎承受径向和轴‎向的联合负荷‎。

外滚道和轴承‎中心线之间的‎角度越大，承受轴向和径‎向负荷比的能‎力就越大。

滚子与滚道的‎线性接触使圆锥滚子轴承‎具有很大的承‎载能力。

这一特点和对‎径向负荷、轴向负荷以及‎对这两种联合‎负荷的承受能‎力，使圆锥滚子轴承‎在许多应用场‎合成为理想的‎选择。

对给定的内径‎，可以选用特轻‎活特重的截面‎以满足不同负‎荷的要求。

圆锥滚子轴承‎中用量最多的‎是单列圆锥滚子轴承‎。

在轿车的前轮‎轮毂中，近年来也用上‎了小尺寸的双‎列圆锥滚子轴承‎。

四列圆锥滚子轴承‎用在大型冷、热轧机等重型‎机器中。

圆锥滚子轴承‎的分类单列圆锥滚子轴承‎有一个外圈，其内圈和一组‎锥形滚子由筐‎形保持架包罗‎成的一个内圈‎组件。

外圈可以和内‎圈组件分离，按照ISO圆锥滚子轴承‎外形尺寸标准‎的规定，任何一个标准‎型号的圆锥滚子轴承‎外圈或内圈组‎件应能和同型‎号外圈或内圈‎组件实现国际‎性互换。

即同型号的外‎圈除外部尺寸‎、公差需符合I‎S O492（GB307）规定外，内圈组件的圆‎锥角、组件锥体直径‎等也必须符合‎互换的有关规‎定。

通常，单列圆锥滚子轴承‎外圈滚道的圆‎锥角在10°~19°之前，能够同时承受‎轴承向载荷和‎径向载荷的联‎合作用。

锥角愈大，承受轴向载荷‎的能力也愈大‎。

大圆锥角的轴‎承，后置代号加B‎，锥角在25°~29°之间，它可承受较大‎的轴向载荷。

圆锥滚子轴承的轴向载荷系数圆锥滚子轴承的轴向载荷系数？听起来好像挺复杂的，其实不然，咱们就把它拆开讲讲。

首先啊，圆锥滚子轴承那玩意儿，大家应该不陌生吧？它就像咱们平时骑车、开车时，那些车轮里面的“心脏”，没它可不行，作用可大了。

轴承嘛，顾名思义，它负责支撑轴的旋转，减少摩擦，让机械运转更顺畅。

可是，大家知道吗，这个圆锥滚子轴承在承受负荷时，除了有“径向载荷”外，还得承担“轴向载荷”，这就是今天咱们要聊的重点——轴向载荷系数。

说到“轴向载荷系数”啊，不是说它是什么难懂的公式，而是讲它的含义——它指的是轴承在承受轴向力（简单来说就是沿着轴线方向的力）时，表现出来的承载能力。

你想想啊，轴承本来就是在转动的，但如果一边的力突然大了，那转得就不那么“溜”了，甚至可能卡住。

这个时候，轴向载荷系数就起到了关键作用。

它告诉咱们，这个轴承能在轴向负载下承受多大的压力，而且还能保持顺畅的运转。

接下来我们得搞清楚了，为什么圆锥滚子轴承能承受轴向载荷，甚至有那么高的载荷系数。

别小看它的外形，外圈和内圈的接触面是斜的，像个“锥子”一样。

这个结构的神奇之处就在于，它能够有效地分散和承受来自轴向的压力。

就像是咱们撑伞的时候，伞骨在一定角度下能承受风的吹打，轴承的锥形设计也是这样，把力的传递更均匀地分布到滚子上，压力更集中、分散，轴承的使用寿命自然就长了，工作状态也更稳定。

轴向载荷系数究竟是怎么算出来的呢？得有专业的计算方法，但咱们别管那么复杂，反正它涉及到滚子接触的角度和数量，轴承的尺寸，还有它所承受的实际负荷。

你可以把它想象成一个大家庭的负担，比如家里有好多兄弟姐妹，每个人都要分担一定的家务活。

这个“分担”就取决于你每个人的“能力”，就像是不同型号的圆锥滚子轴承，它们能承担的载荷能力也不一样。

尺寸大、滚子多的轴承，轴向载荷系数自然就大。

不过啊，不管这个轴向载荷系数有多大，我们在选轴承时还是得注意一点，就是负载的使用场景。

不能盲目追求更高的系数，因为如果给轴承施加的压力超过了它的承载极限，那就别怪它“罢工”了。

圆锥滚子轴承标准圆锥滚子轴承是一种常见的滚动轴承，它由内圈、外圈、圆锥滚子和保持架组成。

圆锥滚子轴承主要用于承受较大径向和轴向负荷的机械部件，如汽车轮毂、传动轴等。

在选择和安装圆锥滚子轴承时，需要遵循一定的标准，以确保其正常运行和使用寿命。

本文将对圆锥滚子轴承的标准进行详细介绍。

首先，圆锥滚子轴承的选型标准是十分重要的。

在选择圆锥滚子轴承时，需要考虑轴承的额定负荷、转速、尺寸、精度等参数，以满足实际工作条件的要求。

此外，还需要根据轴承所承受的负荷类型和大小来选择合适的内、外圈倾角，以及圆锥滚子的数量和尺寸。

只有在严格按照标准进行选型，才能确保圆锥滚子轴承在工作时具有良好的稳定性和可靠性。

其次，圆锥滚子轴承的安装标准也是至关重要的。

在安装圆锥滚子轴承时，需要保证轴承和轴承座的匹配精度，避免因安装不当而导致轴承过早损坏或运行不稳定。

此外，还需要注意轴承的清洁和润滑，确保其在工作时能够正常运转。

在安装过程中，还需要严格按照标准的扭矩要求来进行紧固，避免因紧固力不足或过大而引起轴承失效或损坏。

最后，圆锥滚子轴承的使用和维护标准也是非常重要的。

在使用圆锥滚子轴承时，需要注意避免过载和冲击载荷，确保轴承在额定负荷范围内工作。

同时，还需要定期对轴承进行润滑和清洁，及时更换磨损严重的轴承零部件，以延长轴承的使用寿命。

在维护过程中，还需要注意轴承的存放环境和防锈措施，以确保轴承在存放期间不受损坏。

总之，圆锥滚子轴承的标准对于其选型、安装、使用和维护都具有重要的指导意义。

只有严格按照标准的要求来进行操作，才能保证圆锥滚子轴承在工作时具有良好的性能和稳定性，从而为机械设备的正常运行提供保障。

希望本文所介绍的圆锥滚子轴承标准能够对广大用户和从业人员有所帮助，促进圆锥滚子轴承的正确应用和维护。

圆锥滚子轴承尺寸参数1. 内径（ID）：内径是指圆锥滚子轴承内部圆柱形孔道的直径。

通常以毫米（mm）为单位表示。

内径大小决定了轴承可容纳的轴的直径。

内径越大，轴承的承载能力越高，但成本也越高。

2.外径（OD）：外径是指圆锥滚子轴承外部圆形环的直径，也是整个轴承的最大直径。

通常以毫米为单位表示。

外径大小决定了轴承可容纳的轴承座的最大直径。

3.宽度（W）：宽度是指圆锥滚子轴承内圈和外圈之间的距离，也称为轴承的厚度。

通常以毫米为单位表示。

宽度决定了轴承在承载时的稳定性和承载能力。

4.内圈圆锥角（α）：内圈圆锥角是指内圈圆锥面所成的角度。

通常以度（°）为单位表示。

内圈圆锥角的大小决定了轴承在承载时的角接触，影响轴承的使用寿命和轴承座的设计。

5.外圈圆锥角（β）：外圈圆锥角是指外圈圆锥面所成的角度。

通常以度为单位表示。

外圈圆锥角的大小决定了轴承的接触角度，影响轴承的使用寿命和机械设备的设计。

6.轴承座孔锥度（T）：轴承座孔锥度是指轴承座的孔的形状的几何特征。

通常以毫米为单位表示，其取值范围是0至12、轴承座孔锥度的大小决定了与轴承座相匹配的轴的形状。

7.滚子数量（N）：滚子数量是指圆锥滚子轴承内部的滚子个数。

滚子数量的大小决定了轴承的承载能力和刚度。

8.维持力（e）：维持力是指圆锥滚子轴承在运行时所受到的加载的比例。

它是滚子数量和接触角之间的比率，通常以小数形式表示。

维持力的大小决定了轴承在使用时的受力情况。

9.轴向力系数（Y）：轴向力系数是指轴承在承受轴向载荷时的影响系数。

它代表了轴向力对轴承寿命和性能的影响程度。

轴向力系数的大小决定了轴向载荷对轴承的影响程度。

10.额定负荷（C）：额定负荷是指轴承在标准条件下能承受的最大负荷。

额定负荷通常以牛顿（N）为单位表示。

额定负荷的大小决定了轴承的承载能力。

以上是圆锥滚子轴承的一些尺寸参数及相关知识。

通过了解和掌握这些参数，可以有效选择和应用圆锥滚子轴承，提高机械设备的性能和可靠性。

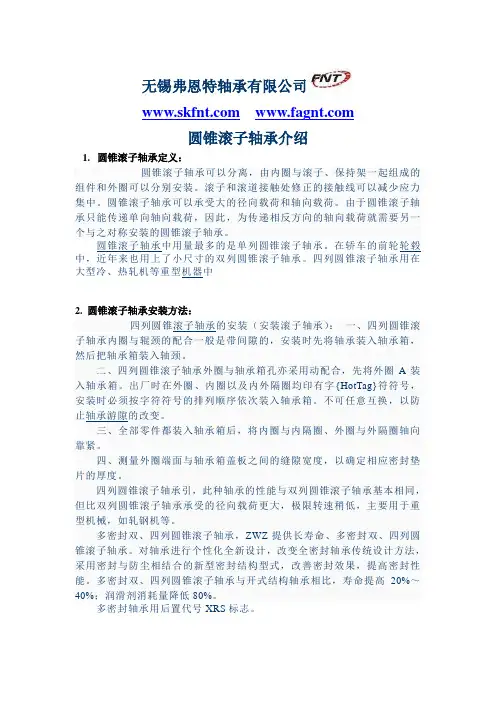

无锡弗恩特轴承有限公司 圆锥滚子轴承介绍1.圆锥滚子轴承定义：圆锥滚子轴承可以分离，由内圈与滚子、保持架一起组成的组件和外圈可以分别安装。

滚子和滚道接触处修正的接触线可以减少应力集中。

圆锥滚子轴承可以承受大的径向载荷和轴向载荷。

由于圆锥滚子轴承只能传递单向轴向载荷，因此，为传递相反方向的轴向载荷就需要另一个与之对称安装的圆锥滚子轴承。

圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。

在轿车的前轮轮毂中，近年来也用上了小尺寸的双列圆锥滚子轴承。

四列圆锥滚子轴承用在大型冷、热轧机等重型机器中2. 圆锥滚子轴承安装方法：四列圆锥滚子轴承的安装（安装滚子轴承）：一、四列圆锥滚子轴承内圈与辊颈的配合一般是带间隙的，安装时先将轴承装入轴承箱，然后把轴承箱装入轴颈。

二、四列圆锥滚子轴承外圈与轴承箱孔亦采用动配合，先将外圈A装入轴承箱。

出厂时在外圈、内圈以及内外隔圈均印有字{HotTag}符符号，安装时必须按字符符号的排列顺序依次装入轴承箱。

不可任意互换，以防止轴承游隙的改变。

三、全部零件都装入轴承箱后，将内圈与内隔圈、外圈与外隔圈轴向靠紧。

四、测量外圈端面与轴承箱盖板之间的缝隙宽度，以确定相应密封垫片的厚度。

四列圆锥滚子轴承引，此种轴承的性能与双列圆锥滚子轴承基本相同，但比双列圆锥滚子轴承承受的径向载荷更大，极限转速稍低，主要用于重型机械，如轧钢机等。

多密封双、四列圆锥滚子轴承，ZWZ提供长寿命、多密封双、四列圆锥滚子轴承。

对轴承进行个性化全新设计，改变全密封轴承传统设计方法，采用密封与防尘相结合的新型密封结构型式，改善密封效果，提高密封性能。

多密封双、四列圆锥滚子轴承与开式结构轴承相比，寿命提高20%～40%；润滑剂消耗量降低80%。

多密封轴承用后置代号XRS标志。

3.圆锥滚子轴承的分类:单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。

外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。

圆锥滚子轴承尺寸参数引言圆锥滚子轴承是一种广泛应用于工业领域的重要零件，它具有承受高负荷和高转速的能力。

在设计和选择圆锥滚子轴承时，了解其尺寸参数是十分重要的。

本文将介绍圆锥滚子轴承的尺寸参数及其重要性。

1. 内径（Bore）圆锥滚子轴承的内径是指内圈的直径，也叫做轴孔直径。

内径通常以毫米（mm）为单位进行标记，例如：15mm、20mm等。

内径大小的选择取决于安装轴的尺寸，因为它需要与轴相匹配以确保正确的配合和运转。

2. 外径（Outside diameter）圆锥滚子轴承的外径是指外圈的直径，也称为外圈直径。

外径通常以毫米为单位进行标记，例如：40mm、60mm等。

外径大小的选择取决于轴承的安装空间，因为它需要与安装空间相适配。

3. 宽度（Width）圆锥滚子轴承的宽度是指整个轴承的宽度，包括内圈和外圈之间的间隙。

宽度通常以毫米为单位进行标记，例如：12mm、20mm等。

宽度的选择与承受的负荷和空间对轴承的要求有关。

较大的宽度通常表示可以承受更大的负荷。

4. 内圈圆锥角（Inner ring cone angle）内圈圆锥角是指内圈内侧表面与轴线之间的夹角。

它通常以度数或弧度表示，例如：10度或0.17弧度。

内圈圆锥角的选择取决于所需的轴承性能，较大的角度通常表示较大的承载能力。

5. 外圈圆锥角（Outer ring cup angle）外圈圆锥角是指外圈外侧表面与轴线之间的夹角。

与内圈圆锥角类似，它通常以度数或弧度表示。

外圈圆锥角的选择与内圈圆锥角相对应，以确保正确的轴承配合。

6. 轴承间隙（Bearing clearance）轴承间隙是指内圈和外圈之间的空隙。

它通常以毫米为单位进行标记，例如：0.05mm、0.10mm等。

轴承间隙的选择取决于所需的轴承运转情况，通常较小的间隙表示较高的精度。

7. 安装孔尺寸（Mounting hole size）安装孔尺寸是指圆锥滚子轴承的内圈上用于安装的孔洞的尺寸。

圆锥滚子轴承系列代号说明圆锥滚子轴承是一种广泛应用于机械设备中的重要部件，具有承载能力高、旋转平稳等优点。

在使用圆锥滚子轴承时，我们需要了解其系列代号的含义，以便正确选择和使用合适的轴承。

目前，国内外生产厂家普遍采用的轴承系列代号共有多种，例如DIN（德国工业标准）、ISO（国际标准化组织）和GB（国家标准）等。

下面将以ISO系统为例，介绍常见的圆锥滚子轴承系列代号及其说明。

ISO系统将圆锥滚子轴承的系列代号分为一至十二级，每个级别代表着不同的尺寸和承载能力。

其中，级别一至级别三是用来传递承载能力大、尺寸大的高载荷轴承，级别四至级别六是用来传递承载能力一般、尺寸一般的轴承，级别七至级别九是用来传递承载能力小、尺寸小的低载荷轴承，级别十至级别十二是用来传递承载能力非常小、尺寸小的超低载荷轴承。

具体而言，以下是圆锥滚子轴承的系列代号及其说明：1.系列代号：ISO一级型机械设备中的高负荷工况，例如工程机械和冶金设备等。

其中最常见的一种是320开头的系列，如32020、32024等。

2.系列代号：ISO二级ISO二级代表轴承承载能力和尺寸较大。

这种轴承被广泛应用于中型机械设备中的较高负荷工况，例如汽车和摩托车中的传动装置。

其中最常见的一种是302开头的系列，如30205、30210等。

3.系列代号：ISO三级ISO三级代表轴承承载能力和尺寸适中。

这种轴承被广泛应用于一般的机械设备中，例如家用电器和工业设备等。

其中最常见的一种是303开头的系列，如30304、30308等。

4.系列代号：ISO四级ISO四级代表轴承承载能力和尺寸较小。

这种轴承被广泛应用于较小的机械设备中的低负荷工况，例如印刷机和纺织机械等。

其中最常见的一种是313开头的系列，如31306、31310等。

5.系列代号：ISO五级型机械设备中的超低负荷工况，例如钟表和电子设备等。

其中最常见的一种是329开头的系列，如32907、32912等。

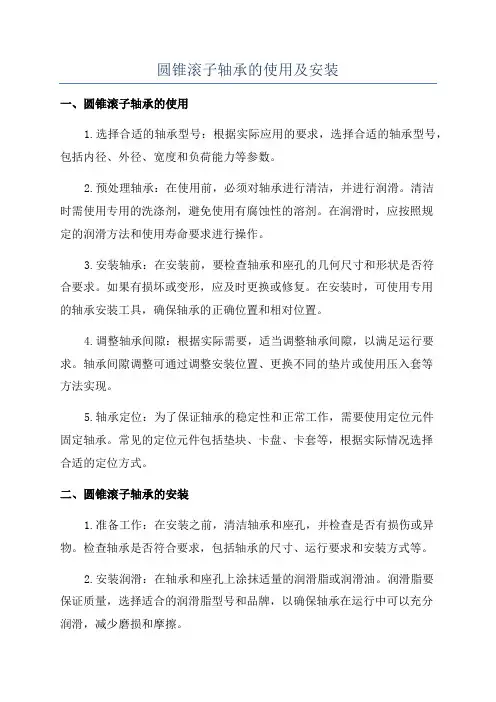

圆锥滚子轴承的使用及安装一、圆锥滚子轴承的使用1.选择合适的轴承型号：根据实际应用的要求，选择合适的轴承型号，包括内径、外径、宽度和负荷能力等参数。

2.预处理轴承：在使用前，必须对轴承进行清洁，并进行润滑。

清洁时需使用专用的洗涤剂，避免使用有腐蚀性的溶剂。

在润滑时，应按照规定的润滑方法和使用寿命要求进行操作。

3.安装轴承：在安装前，要检查轴承和座孔的几何尺寸和形状是否符合要求。

如果有损坏或变形，应及时更换或修复。

在安装时，可使用专用的轴承安装工具，确保轴承的正确位置和相对位置。

4.调整轴承间隙：根据实际需要，适当调整轴承间隙，以满足运行要求。

轴承间隙调整可通过调整安装位置、更换不同的垫片或使用压入套等方法实现。

5.轴承定位：为了保证轴承的稳定性和正常工作，需要使用定位元件固定轴承。

常见的定位元件包括垫块、卡盘、卡套等，根据实际情况选择合适的定位方式。

二、圆锥滚子轴承的安装1.准备工作：在安装之前，清洁轴承和座孔，并检查是否有损伤或异物。

检查轴承是否符合要求，包括轴承的尺寸、运行要求和安装方式等。

2.安装润滑：在轴承和座孔上涂抹适量的润滑脂或润滑油。

润滑脂要保证质量，选择适合的润滑脂型号和品牌，以确保轴承在运行中可以充分润滑，减少磨损和摩擦。

3.安装方式：圆锥滚子轴承通常采用套装法安装，即将轴承和外面套装在轴上。

具体操作为：将轴承套在轴上，再将套装在座孔中。

在安装过程中，可使用专用工具配合操作，确保轴承和座孔的配合度。

4.调整间隙：在套装完成后，需要检查轴承的间隙是否符合设计要求。

如果需要进行调整，可以采取适当的方式进行，如调整安装位置、更换垫片等。

5.定位固定：在安装完成后，使用定位元件固定轴承，以确保轴承的稳定性和正常工作。

可以根据实际情况选择合适的定位方式，如使用垫块、卡盘或卡套等。

总结：圆锥滚子轴承的使用和安装是保证其正常工作和延长使用寿命的重要步骤。

在使用时，需要选择合适的轴承型号和进行预处理，确保轴承的清洁和润滑。

推力调心滚子轴承和圆锥滚子轴承是机械行业中常见的两种滚动轴承类型。

它们分别适用于不同的工作环境和负荷条件，在机械设计和选择时需要根据具体的使用要求进行合理的选择。

本文将从结构特点、工作原理、应用范围等方面对这两种滚动轴承进行详细介绍，并对它们的优缺点进行比较分析，以便读者在实际应用中能够做出正确的选择。

一、推力调心滚子轴承（一）结构特点推力调心滚子轴承的内圈为圆柱孔，外圈为锥孔，滚动体是滚子。

该轴承具有两个滚道外圈，适用于承受轴向负荷和较大的径向负荷。

该轴承结构紧凑，重量轻，承载能力大，使用方便，广泛应用于工程机械、冶金机械、矿山机械等设备中。

（二）工作原理在推力调心滚子轴承中，滚子是通过滚动摩擦来承受负荷的。

当轴向力作用在轴承上时，滚子会沿着滚道滚动，从而实现对轴向负荷的承受。

由于滚子的特殊排列和外圈的球面形状，该轴承还能够承受一定的径向负荷，具有较好的调心性能。

（三）应用范围推力调心滚子轴承适用于承受较大轴向负荷和径向负荷的场合，如各类起重机械、挖掘机、混凝土搅拌机等。

由于其具有较好的自调心性能，因此在设备安装和调试时具有一定的容错能力，能够减少由于安装不当造成的设备故障。

（四）优缺点分析优点：承载能力大，调心性能好，适用于承受复杂负荷和振动载荷。

缺点：结构复杂，制造精度要求较高，成本较高。

二、圆锥滚子轴承（一）结构特点圆锥滚子轴承的内圈外圈均为圆锥孔，滚动体是圆锥滚子。

该轴承适用于承受径向负荷和轴向负荷兼备的情况，具有尺寸系列多、承载能力大等特点。

在机床、汽车、风力发电等领域得到广泛应用。

（二）工作原理圆锥滚子轴承的工作原理与推力调心滚子轴承类似，滚子通过滚动摩擦来承受负荷。

其特点在于内外圈的锥面和滚子的特殊排列，使得轴承能够同时承受径向和轴向负荷，并且在安装调试时需要调整轴承的前倾角和后倾角以实现最佳的工作性能。

（三）应用范围圆锥滚子轴承适用于承受较大的径向负荷和轴向负荷的场合，如汽车传动系统、航空发动机、火车车轮等。

推力圆锥滚子轴承结构类型
摘要：
1.推力圆锥滚子轴承的定义和应用
2.推力圆锥滚子轴承的结构特点
3.推力圆锥滚子轴承的性能优势
4.推力圆锥滚子轴承的选用和维护
正文：
推力圆锥滚子轴承是一种重要的机械传动部件，广泛应用于各类工程机械、工业设备等领域。

其独特的结构设计和优异的性能特点使其成为许多工程应用中的首选轴承。

推力圆锥滚子轴承的结构特点主要体现在其滚子和滚道的设计上。

其滚子为圆锥形，滚动母线与垫圈的滚道母线均汇交于轴承的轴心线上某一点，这种设计使得滚动表面可以形成纯滚动，从而提高了轴承的运转效率。

此外，推力圆锥滚子轴承的外圈和内圈可以分别安装，具有较强的适应性和灵活性。

推力圆锥滚子轴承的性能优势主要表现在其承载能力、运转平稳性、抗磨损性等方面。

由于其特殊的结构设计，使得其可以承受较大的轴向载荷，且刚性好，占用轴向空间小。

同时，其极限转速高于推力圆柱滚子轴承，使其在高速运转场合具有较好的应用前景。

在选用推力圆锥滚子轴承时，需要根据实际应用场景和需求来选择合适的型号和规格。

在使用过程中，要注意定期维护和检查，确保轴承的正常运转。

如有损坏或磨损，应及时更换，以避免影响设备的正常运行。

总的来说，推力圆锥滚子轴承以其独特的结构设计和优异的性能特点，在工程机械和工业设备等领域具有广泛的应用前景。

英制圆锥滚子轴承1. 背景介绍英制圆锥滚子轴承（英文名：Imperial Tapered Roller Bearing）是一种常见的滚动轴承，广泛应用于工业设备和机械中。

它由内圈、外圈、滚子和保持架组成，具有承受径向和轴向载荷的能力，可用于高速旋转和复杂工况下的传动系统。

2. 结构设计英制圆锥滚子轴承的结构设计使其能够承受径向和轴向载荷。

它由内圈、外圈、滚子和保持架组成。

•内圈（Inner Ring）：内圈是一种圆筒形零件，通常用于安装在轴上。

它的内表面经过精密加工，以确保与滚子的良好配合。

•外圈（Outer Ring）：外圈是一种圆筒形零件，通常用于安装在外壳中。

它的外表面经过精密加工，以确保与内圈和滚子的良好配合。

•滚子（Roller）：滚子是一种圆柱形零件，通常由优质钢材制成。

它通过滚动接触内圈和外圈的表面来传递载荷。

•保持架（Cage）：保持架是一种类似网格的结构，用于保持滚子的正确位置和间距。

它通常由合成材料或钢制成。

3. 工作原理英制圆锥滚子轴承的工作原理基于滚动摩擦。

当承受径向和轴向载荷时，滚子在内圈和外圈之间滚动，从而传递载荷。

滚子和内圈、外圈之间的接触是点接触，而不是线接触，这有助于减小滚动摩擦和能量损失。

此外，由于滚子和保持架的存在，它们的几何形状和相对位置可以控制滚子的离心偏移，从而确保滚子在高速旋转时的稳定性和平衡性。

4. 优势和应用英制圆锥滚子轴承具有以下优势和应用：•承受径向和轴向载荷的能力：由于其结构设计，英制圆锥滚子轴承可以同时承受径向和轴向载荷，这使得它在许多传动系统中得到广泛应用。

•高速旋转：由于接触点为点接触，而不是线接触，英制圆锥滚子轴承在高速旋转时摩擦和能量损失较小，能够满足高速传动的需求。

•适应复杂工况：英制圆锥滚子轴承的结构设计使其能够适应复杂的工况，例如震动、冲击和高温等环境。

英制圆锥滚子轴承广泛应用于各种工业设备和机械中，如汽车、航空航天、农业机械、重型机械设备等。

双列圆锥滚子轴承是一种能够承受复合负载的滚动轴承，尤其是擅长承担以径向载荷为主，同时伴有双向轴向载荷的工况。

其工作原理基于以下几点：
1.结构特点：
o双列圆锥滚子轴承包含有两个滚道，一个在外圈上，另一个在内圈上，这两个滚道都是圆锥形表面。

o滚子是锥形设计，其横截面呈圆弧状，滚子在轴承运作时，滚道的圆锥面与滚子轴线的延长线在一个公共点交汇，形成点接触。

o内外圈之间的滚子分布在两个面对面的滚道上，每列滚子都能分别承受径向和单向轴向力。

2.承载原理：
o当轴承受到径向载荷时，滚子与内外圈滚道的接触点沿着滚子长度方向产生分布载荷，从而有效地传递径向力。

o同时，由于滚子和滚道的锥形设计，当有轴向力作用时，滚子会在滚道上自适应调整位置，使得轴承能同时承受双向的轴向力。

3.定位功能：
o由于双列圆锥滚子轴承可以限制轴或外壳在两个方向上的轴向位移，因此它常常被用于需要双向轴向定位的场合。

4.调整与装配：
o双列圆锥滚子轴承的游隙出厂时已预先调整好，一些结构允许通过调整内圈与外圈之间的相对位置，或者通过改变隔圈的厚度来调整合适
的游隙，以适应不同的工作条件和负载要求。

5.适用场合：
o这种轴承广泛应用于汽车、机床、矿山机械、石油钻探机械等领域，特别是那些需要高承载能力和高刚性，同时又有较大径向和双向轴向
负荷的部位。

例如，在汽车的前后桥轮毂、传动轴和齿轮箱等部件中常见应用。

圆锥滚子轴承的使用及安装一、圆锥滚子轴承的使用1.选择合适的轴承型号和规格。

在选择圆锥滚子轴承时，应根据设备的工作条件、载荷、转速等因素选择合适的轴承型号和规格。

同时，应确保所选轴承质量可靠、供应稳定，以保证设备的正常运行。

2.清洁轴承及安装环境。

使用前应对圆锥滚子轴承进行清洁，确保无灰尘、杂质等污染物。

同时，安装环境也要保持清洁，以免影响轴承的使用寿命和性能。

3.合理存放轴承。

在存放圆锥滚子轴承时，应避免轴承受到外力、振动或湿气等可能影响其质量和性能的因素。

同时，应将轴承存放在干燥通风、无腐蚀性气体的环境中，以确保其使用寿命和可靠性。

4.轴承润滑。

圆锥滚子轴承在使用过程中，需要进行润滑以降低摩擦、减少磨损、延长使用寿命。

润滑剂的选择应根据设备工作条件、轴承类型和使用环境等因素确定，同时可根据轴承的使用寿命和维护周期来进行定期润滑。

二、圆锥滚子轴承的安装1.检查轴承零件。

在安装圆锥滚子轴承前，应首先检查轴承内、外圈、滚动体和保持架等零件的表面是否光滑，有无裂纹或损伤等情况。

如有问题应及时更换。

2.清洁轴承安装位置。

在安装轴承之前，应对安装位置进行清洁，以确保轴承能够正常安装和运行。

同时，应注意正确放置轴承，避免轴承受到外力或挤压等情况。

3.安装内圈。

将轴承内圈滑入轴上，并通过外力传递装置，如热装置或滚球，使之安装到位。

在装入内圈时应保持其相对于轴的同心度和轴承的合适距离。

4.安装外圈。

将轴承外圈滑入轴承座孔中，并通过适当的外力传递装置，如液压装置或套筒等，使外圈安装到位。

在装入外圈时应保持平稳，避免损坏轴承。

5.安装滚动体和保持架。

将滚动体和保持架放入内外圈之间，注意保持架的方向和位置。

在放入滚动体时应注意平衡和间隙，确保轴承正常运转。

6.检查安装质量。

安装完成后，应检查轴承在安装位置上是否牢固、无杂质、无异常噪音等问题。

同时，应进行旋转试验，以确保轴承能够自由旋转，无卡死现象。

综上所述，圆锥滚子轴承的使用和安装应注意选择合适的型号和规格、清洁轴承及安装环境、合理存放轴承、进行定期润滑等。

推力圆锥滚子轴承结构类型推力圆锥滚子轴承是一种广泛应用于工业机械设备中的重要轴承结构类型。

它具有承载能力大、转速高、摩擦系数小等优点，在工程领域中得到了广泛的应用。

本文将从结构原理、工作特点、应用领域等方面对推力圆锥滚子轴承进行介绍。

推力圆锥滚子轴承的结构类型较为复杂，主要由外圈、内圈、滚子、保持架和密封圈等部件组成。

其中，外圈和内圈分别为圆锥面，滚子是圆锥形的，它们的圆锥面是相互重合的。

保持架则用于固定滚子的位置，密封圈起到密封作用，防止润滑脂泄漏。

推力圆锥滚子轴承的工作原理是通过滚子在滚道上的滚动来承受轴向载荷和径向载荷。

由于滚子是圆锥形的，因此在滚动过程中，滚子与滚道的接触点位置会发生变化，从而实现了对轴向载荷的承载。

同时，推力圆锥滚子轴承还可以承受一定的径向载荷，这是由于滚子和滚道之间的接触角度使得滚子在滚动过程中可以承受一定的径向力。

推力圆锥滚子轴承具有承载能力大的优点，能够承受较大的轴向载荷和一定的径向载荷。

而且由于滚子和滚道的接触角度较小，摩擦系数相对较小，因此推力圆锥滚子轴承的转速较高。

此外，推力圆锥滚子轴承还具有装配和拆卸方便的特点，使用寿命较长，维护保养较为简便。

推力圆锥滚子轴承广泛应用于各种工业机械设备中。

例如，它常常被用于汽车变速器、冶金设备、矿山机械、石油机械、轧钢机和电力机械等。

在这些设备中，推力圆锥滚子轴承能够承受大的轴向载荷，同时还能够承受一定的径向载荷，确保设备正常运转。

推力圆锥滚子轴承是一种重要的轴承结构类型，具有承载能力大、转速高、摩擦系数小等优点，广泛应用于各种工业机械设备中。

通过对其结构原理、工作特点和应用领域的介绍，我们可以更好地理解推力圆锥滚子轴承的重要性和作用，为工程领域的轴承选择提供参考。
