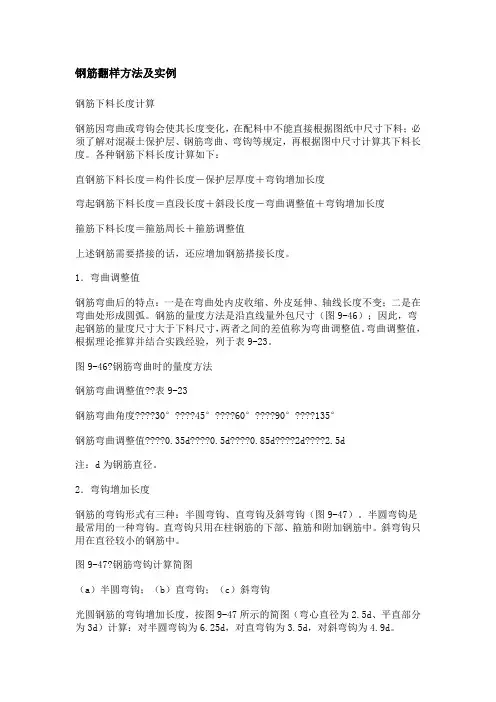

钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。

1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。

钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。

弯曲调整值，根据理论推算并结合实践经验，列于表9-23。

图9-46?钢筋弯曲时的量度方法钢筋弯曲调整值??表9-23钢筋弯曲角度????30°????45°????60°????90°????135°钢筋弯曲调整值????0.35d????0.5d????0.85d????2d????2.5d注：d为钢筋直径。

2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。

半圆弯钩是最常用的一种弯钩。

直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。

斜弯钩只用在直径较小的钢筋中。

图9-47?钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。

半圆弯钩增加长度参考表（用机械弯）??表9-24钢筋直径（mm）????≤6????8~10????12~18????20~28????32~36一个弯钩长度（mm）????40????6d????5.5d????5d????4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。

；梁钢筋工程量计算实例案例一：单跨楼层框架梁钢筋计算【已知条件】KL5采用的混凝土强度等级为C30，所在环境类别为一级，抗震等级为一级，两侧柱截面尺寸分别为600×600和500×500。

如图5.27示。

【要求】计算该KL5中的所有钢筋。

图5.27 KL5平法标注内容【解析】KL5有一跨，上部只有一排，是4根直径是16mm 的贯通钢筋，在左右两端支座锚固。

下部也只有4根直径是16mm 的钢筋伸入端支座锚固。

箍筋为双肢箍，加密区间距为100mm ，非加密区间距为150mm ，加密区间为max(2h b ，500mm)。

【计算过程】 1.计算净跨mm l n 515030025057001=--=2.锚固长度mm d 16= mm l aE 5401615.143.130014.0=⨯⨯⨯= 右端支座54057030600>=-=-c h c 因此，右支座处钢筋采用直锚左端支座54047030500<=-=-c h c 因此，左支座处钢筋采用弯锚，弯折长度mm d 240161515=⨯=3.纵筋长度计算，如图5.28示4.箍筋计算()mm d d 2.959.175,9.11m ax =+单根箍筋长度()mm 4.165422.95466266=⨯++=③ 一级抗震等级，箍筋加密区范围为： ()mm h b 1000500,2max =箍筋根根数4211502000515021100501000=⎪⎭⎫ ⎝⎛--+⨯⎪⎭⎫⎝⎛+-= 5.框架梁钢筋翻样图图5.28 KL5钢筋翻样图6.钢筋列表7.钢筋材料汇总表案例二：两跨楼层框架梁钢筋计算实例【已知条件】如图5.29示，KL1采用混凝土等级C30，环境类别一类，抗震等级一级，柱截面尺寸600×600。

【要求】计算该KL1中的所有钢筋。

图5.29 KL1平法标注内容【解析】由已知可知：框架梁混凝土保护层厚度为25mm，柱的保护层度为30mm。
