梁钢筋计算实例知识讲解

1梁筋在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。

1.1上部通长筋1）上部通长筋=通跨净长度+搭接长度+2*锚固长度（当处于中间楼层）2φ25=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2说明：搭接长度以12米为定尺长度，即12m一搭接。

该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22）上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底）2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2保护层按照下表1-3取值：（在本工程中取30）表1-33)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。

1.2支座钢筋○1轴支座筋6Ф25 4/2其中2Ф25是通长的，所以上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下2Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*2○3轴支座筋8Ф25 4/4所以上2Ф25=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值）下4Ф25=（1/4*(7.2-0.325-0.325)*2+0.65）*4○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=（1/4*(7.2-0.325-0.325) +0.325）*26Ф25 4/2上2Ф25=（2/3*(7.2-0.325-0.325) +0.65）*2下2Ф25=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2 ○5轴支座钢筋同○3轴支座钢筋上2Ф25=1/3*(7.2-0.45-0.325)*2下2Ф25=1/4*(7.2-0.45-0.325)*2○6轴支座钢筋同○1轴支座钢筋8Ф25 4/4上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下4Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*48Ф10(2)指的是吊筋处的箍筋1.3架立钢筋○1~○34Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4○3~○44Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○4~○54Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○5~○64Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度）所以在本题目中，配G6Ф12=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2）、当为本题中时，分别进行计算○1、每跨的5Ф25为通常的，所以5Ф25=（7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025）*5 ○2、○1~○33Ф25=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3○3~○4（即不伸入支座的钢筋=净跨-2*0.1*ln1）8Ф25 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2)○4~○6其中的2Ф25=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 ○4~○5其中的1Ф25=7.2-0.325*2+1.2*38*0.025*21.6箍筋箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍)箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8（○1~○3跨中次梁宽为250，则8φ10相当于间距为50）（1.2是图中注明的加密区范围，未注明按照规范进行计算）注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋中举例。

框架梁的钢筋配筋率是根据设计要求和构件尺寸计算出来的，下面是一个简单的实例：假设有一个宽度为400毫米、高度为600毫米的矩形截面框架梁，长度为5米，设计要求承受最大荷载为100吨。

假定采用HRB400级别的钢筋，则可以按如下步骤计算梁的钢筋配筋率：1. 计算梁的截面面积：截面面积=宽度×高度=0.4m×0.6m=0.24平方米。

2. 根据设计要求计算梁的弯矩：最大弯矩=M=100吨×5米×10=5000kN·m。

3. 假设采用直径为20毫米的HRB400钢筋进行配筋，则单根钢筋的抗弯能力为Asfy=π×(20毫米/2)²×275MPa≈1539.38mm²。

4. 确定钢筋的配筋率：As/A=5000kN·m/(0.24m²×275MPa)=76.32%。

5. 对于钢筋的层间距离，根据混凝土结构设计规范的相关规定，可按照以下公式计算：h0=0.45×min(h, b)≈0.45×400毫米≈180毫米。

6. 计算钢筋的数量：As=As/A×A=0.76×0.24平方米×1539.38mm²≈281.67mm²。

因此，需要配筋的钢筋根数N≈281.67mm²/1539.38mm ²≈0.183根。

7. 将钢筋等分到每层中，计算每层的钢筋根数：每层钢筋根数=N/2≈0.09根。

8. 按照设计要求和规范要求确定钢筋的位置、间距和弯曲半径等参数。

需要注意的是，上述计算仅为示例，实际的梁的钢筋配筋率需要根据具体的设计要求和结构尺寸进行计算。

梁的钢筋计算规则和公式梁的钢筋计算规则及公式
1、单跨梁钢筋的计算公式：直钢筋净长=L-2C；弯起钢筋净长=L-2C+2×0.414（0.268或0.577）×弯起高度；弯起钢筋两端带直钩净长=L-2C+2×0.414（0.268或0.577）×弯起高度+2×（梁高-保护层厚度×2）；
2、多跨梁钢筋的计算公式：
（1）首跨钢筋的计算：上部贯通筋长度＝通跨净跨长＋首尾端支座锚固值；
端支座负筋长度=设计构造长度+端支座锚固值；下部钢筋长度＝净跨长＋左右支座锚固值；
（2）中间跨钢筋的计算：中间支座负筋长度=两边跨设计构造长度＋中间支座值；
（3）箍筋：箍筋长度＝（梁宽－2×保护层+2d）×2＋（梁高-2×保护层+2d）×2＋14d或24d；
箍筋根数＝（梁净长-100MM）/设计间距+1，加密区另计；
（4）腰筋、拉筋、吊筋应按构造要求计算其长度。

1。

梁钢筋长度计算公式1.钢筋长度计算公式：在梁底面和顶面的纵向钢筋一般是按照水平面上的曲线计算，即假设梁的曲线为圆弧，常用的计算公式如下：L=2π(R-D/2)+2√(h^2+(D/2)^2)其中，L为钢筋长度，R为梁的曲率半径，D为梁的直径，h为梁高。

此公式适用于梁的跨度较大，曲率半径较小的情况。

2.梁受压钢筋长度计算公式：在梁的底部受压区域，通常会设置纵向受压钢筋（又称主筋）来承受弯矩引起的压力，其长度计算公式如下：Lc=(2h-Dc)+π(R-D/2)其中，Lc为受压钢筋长度，Dc为纵向受压钢筋的直径。

需要注意的是，梁的受压区域一般是重新计算的，通常为梁高的一半。

3.梁受弯钢筋长度计算公式：在梁的底部受拉区域，通常会设置纵向受拉钢筋（又称为弯曲钢筋），其长度计算公式如下：Ls = 2[hp - (Dc/2 + Φd)]其中，Ls为受弯钢筋长度，hp为纵向受拉钢筋到梁底面的距离，Φd为受拉钢筋的直径。

4.梁剪力钢筋长度计算公式：在梁的剪力区域，通常会设置纵向受拉钢筋（又称为剪切钢筋），其长度计算公式如下：Lv = 2d + 2hp + (D c/2 + Φd) + 2d'其中，Lv为剪力钢筋长度，d为纵向受拉钢筋到梁底面的距离，hp为纵向受拉钢筋到梁底面的距离，d'为受拉钢筋与梁边缘的最小距离。

5.其他因素的考虑：不同设计规范可能会根据特殊情况进行修正，例如温度和构造变形等因素的考虑。

此外，在实际工程中，还需要考虑钢筋的连接和延伸长度等。

因此，在具体设计时，还需要参考相关规范，并结合具体工程条件进行相关的计算和设计。

以上是常见的梁钢筋长度计算公式，需要根据具体情况和设计规范进行具体的计算。

在实际工程中，还需要注意其他因素的考虑，以确保结构的安全和合理性。

梁钢筋算量例题及解析一、梁钢筋算量例题（一）例题咱就说有这么一个简单的梁啊，梁的长度是6米，截面尺寸是300mm×500mm（宽×高）。

混凝土强度等级是C30，抗震等级为二级。

梁的纵筋采用HRB400钢筋，箍筋采用HPB300钢筋。

梁的上部纵筋是2根直径为20mm的钢筋，下部纵筋是3根直径为22mm的钢筋，箍筋是直径为8mm的钢筋，加密区间距为100mm，非加密区间距为200mm。

那咱来算算这个梁的钢筋量。

（二）纵筋计算1. 上部纵筋纵筋长度计算呢，咱得考虑锚固长度。

对于HRB400钢筋，在C30混凝土、二级抗震等级下，锚固长度是按公式算的，这个公式有点复杂，不过咱们就按照规范来，锚固长度LaE取35d（d为钢筋直径）。

那20mm直径的钢筋，锚固长度就是35×20 = 700mm。

纵筋长度 = 梁长+ 2×锚固长度= 6000 + 2×700 = 7400mm。

2. 下部纵筋同样的道理，22mm直径的钢筋，锚固长度LaE = 35×22 = 770mm。

纵筋长度= 6000 + 2×770 = 7540mm。

纵筋重量计算呢，按照公式，重量 = 钢筋长度×每米重量。

每米重量可以查钢筋理论重量表，直径20mm的钢筋每米重量是2.47kg/m，直径22mm的钢筋每米重量是2.98kg/m。

上部纵筋重量= 7400×2.47÷1000 = 18.278kg（保留三位小数）。

下部纵筋重量= 7540×2.98÷1000 = 22.469kg（保留三位小数）。

（三）箍筋计算1. 加密区长度按照规范，二级抗震等级下，加密区长度为梁高的 1.5倍且大于等于500mm。

梁高500mm，1.5×500 = 750mm，所以加密区长度取750mm。

2. 加密区箍筋数量加密区箍筋数量=（加密区长度÷加密区间距+ 1）。

梁钢筋计算实例梁是建筑结构中常见的承重构件，它承受着楼板、墙体等上部结构的重力荷载，并将其传递到下部结构中。

在梁的设计与施工过程中，梁的钢筋计算是非常重要的一环。

下面我们以某个具体的实例来进行梁钢筋计算的演示。

假设我们有一根梁，其长度为4.5米，宽度为0.3米，高度为0.5米，要求根据设计荷载计算出梁中所需的钢筋数量。

我们需要计算梁的设计荷载。

假设该梁所承受的设计荷载为20kN/m，根据梁的长度和宽度，可以计算出梁的自重为：自重 = 长度× 宽度× 高度× 混凝土密度混凝土密度一般取24kN/m³，代入数据计算可得：自重= 4.5m × 0.3m × 0.5m × 24kN/m³ = 16.2kN接下来，我们需要计算梁的活载荷载。

假设该梁所承受的活载荷载为10kN/m，根据梁的长度，可以计算出活载荷载的总值为：活载荷载 = 活载荷载× 长度代入数据计算可得：活载荷载= 10kN/m × 4.5m = 45kN根据设计要求，梁的荷载组合为1.4倍的自重加上1.6倍的活载。

所以，梁的设计荷载为：设计荷载= 1.4 × 自重+ 1.6 ×活载荷载代入数据计算可得：设计荷载= 1.4 × 16.2kN + 1.6 × 45kN = 120.6kN接下来，我们需要计算梁中所需的钢筋数量。

根据设计荷载和梁的尺寸，可以计算出梁的弯矩。

梁的弯矩计算公式为：弯矩 = 设计荷载× 梁长度² / 8代入数据计算可得：弯矩= 120.6kN × (4.5m)² / 8 = 304.5kNm根据梁的弯矩和混凝土的抗弯承载力，可以计算出梁的钢筋面积。

梁的钢筋面积计算公式为：钢筋面积 = 弯矩/ (0.87 × 抗弯承载力× 梁高度)混凝土的抗弯承载力一般取为5MPa，代入数据计算可得：钢筋面积= 304.5kNm / (0.87 × 5MPa × 0.5m) = 1114.6mm²根据钢筋的直径和间距，可以计算出梁中所需的钢筋数量。

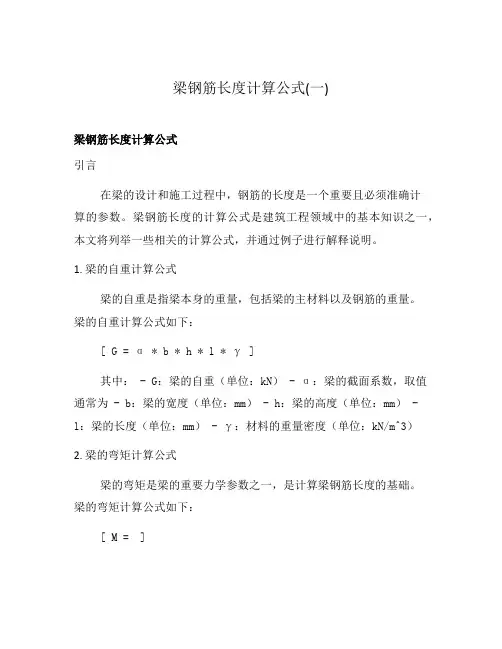

梁钢筋长度计算公式(一)梁钢筋长度计算公式引言在梁的设计和施工过程中，钢筋的长度是一个重要且必须准确计算的参数。

梁钢筋长度的计算公式是建筑工程领域中的基本知识之一，本文将列举一些相关的计算公式，并通过例子进行解释说明。

1. 梁的自重计算公式梁的自重是指梁本身的重量，包括梁的主材料以及钢筋的重量。

梁的自重计算公式如下：[ G = α * b * h * l * γ ]其中： - G：梁的自重（单位：kN） - α：梁的截面系数，取值通常为 - b：梁的宽度（单位：mm） - h：梁的高度（单位：mm） - l：梁的长度（单位：mm） - γ：材料的重量密度（单位：kN/m^3）2. 梁的弯矩计算公式梁的弯矩是梁的重要力学参数之一，是计算梁钢筋长度的基础。

梁的弯矩计算公式如下：[ M = ]其中： - M：梁的弯矩（单位：kNm） - w：梁的等效荷载（单位：kN/m） - l：梁的长度（单位：m）3. 钢筋的屈服强度计算公式钢筋的屈服强度是确定钢筋长度的关键参数之一。

钢筋的屈服强度计算公式如下：[ f_y = ]其中： - f_y：钢筋的屈服强度（单位：MPa） - f_{yd}：钢筋的屈服强度设计值（单位：MPa） - γ_m：材料的安全系数4. 钢筋长度计算公式根据梁的弯矩和钢筋的屈服强度，可以计算钢筋的长度。

钢筋长度计算公式如下：[ L = ]其中： - L：钢筋的长度（单位：m） - M：梁的弯矩（单位：kNm） - f_y：钢筋的屈服强度（单位：MPa） - A_s：钢筋的截面面积（单位：mm^2）例子假设梁的宽度为300mm，高度为600mm，长度为8m，材料的重量密度为25kN/m3。

梁的等效荷载为30kN/m，钢筋的屈服强度设计值为400MPa，材料的安全系数为，钢筋的截面面积为2000mm2。

根据以上数据，可以先计算梁的自重，然后根据梁的弯矩和钢筋的屈服强度计算钢筋的长度。

1.计算梁的自重： [ G = * 300 * 600 * 8000 * 25 ][ G = 3,600,000 ]2.计算梁的弯矩： [ M = ] [ M = 24,000,000 ]3.计算钢筋的屈服强度： [ f_y = ] [ f_y = ]4.计算钢筋的长度： [ L = ] [ L = ]因此，根据以上计算公式，梁的钢筋长度为。

一、KL 计算实例1）上部通长钢筋（2B 25）判断两端支座锚固方式（左l ae >600，弯锚；右l ae <900，直锚。

）上部通长长度：=7000+5000+6000-300-450+（600-20+15d ）+max （34d ，450+5d ）=7000+5000+6000-300-450+（600-20+15×25）+max （34×25，450+5×25） =19055mm接头个数=19055/9000-1=2 2）支座负筋（2B 25）左支座负锚固长度同上部通长筋，跨内延伸长度ln/3，ln 为该跨净跨值。

支座1负筋长度：=600-20+15d+（7000-600)/3 =7600-20+15×25+（7000-600)/3 =3089mm支座2负筋长度：计算公式=两端延伸长度+hc =2×（7000-600)/3+600 =4867mm支座3负筋长度：计算公式=两端延伸长度+hc =2×（6000-750)/3+600 =4100mm支座4负筋长度：ln/3 =max(34×25,300+5×25)=2600mm3）下部通长钢筋（2B 20）下部通长长度：=7000+5000+6000-300-450+（600-20+15d ）+max （34d ，450+5d ）=7000+5000+6000-300-450+（600-20+15×20）+max （34×20，450+5×20） =18810mm接头个数=18810/9000-1=2 4）箍筋长度双肢箍长度计算公式=（b-2c-d ）×2+（h-2c-d ）×2+（1.9d+10d ）×2 =（200-2×20-8）×2+（500-2×20-8）×2+（1.9×8+10×8）×2=1398mm每跨箍筋根数：箍筋加密区长度=2×500=1000 一级抗震箍筋加密区为2倍梁高 第一跨=21+21=42根 加密区根数=2×【（1000-50）/100+1】=21根 非加密区根数=（7000-600-2000）/200-1=21根 第二跨=21+11=32根 加密区根数=2×【（1000-50）/100+1】=21根 非加密区根数=（5000-600-2000）/200-1=11根 第三跨=21+16=37根 加密区根数=2×【（1000-50）/100+1】=21根 非加密区根数=（6000-750-2000）/200-1=16根总根数=42+32+37=111根二、WKL计算实例1）上部通长（2B20）按梁包柱锚固方式，两端均伸至端部下弯1.7l abE上部通长长度：=7000+5000+6000+300+450-40+2×1.7l abE=7000+5000+6000-300-450-40+2×1.7×33×20=20954mm接头个数=20954/9000-1=22）支座负筋（2B25）左支座负锚固长度同上部通长筋，跨内延伸长度：上排ln/3，下排ln/4,ln为该跨净跨值。

梁钢筋下料长度计算案例梁是建筑中常见的结构元素，钢筋则是梁的重要构件。

在梁的施工过程中，需要对钢筋进行下料，将钢筋按照需要的长度进行切割。

下面通过一个案例来介绍梁钢筋下料长度的计算方法。

案例背景：建筑项目中需要施工一根梁，该梁的长10米，截面尺寸为250mm×400MM，要求梁的钢筋配筋率为2%，现假设钢筋直径为12mm。

1.计算配筋面积2.计算钢筋根数钢筋的直径为12mm，梁的钢筋根数可以通过配筋面积除以钢筋面积得到，钢筋面积可以通过直径查表得到。

根据国家标准《钢筋混凝土结构设计规范》中的表格，可以得到12mm钢筋的面积为113mm²。

所以，钢筋根数为2000mm²÷113mm²≈17.7根。

3.计算钢筋总长度梁的长度为10米，每根钢筋需要延伸到梁的两端，所以每根钢筋的长度为10米+2倍钢筋的伸长长度。

根据《钢筋混凝土结构设计规范》中的规定，12mm钢筋的伸长长度为40倍钢筋直径，即40×12mm=480mm。

所以每根钢筋的长度为10米+2×480m m=10.96米。

4.计算每根钢筋的下料长度每根钢筋下料的长度为钢筋总长度减去梁的宽度，即10.96米-400mm=10.56米。

5.计算总的下料长度钢筋根数为17.7根，每根钢筋的下料长度为10.56米，所以总的下料长度为17.7根×10.56米≈186.65米。

综上所述，对于该梁的钢筋下料长度计算，总的下料长度为约186.65米。

需要注意的是，以上计算过程中，钢筋的伸长长度和梁的宽度可以根据实际情况进行调整，同时还需要遵循国家有关建筑标准和规范的相关规定。

在实际工程中，还需要考虑钢筋的搭接长度、钢筋的曲折弯曲处的延伸长度等因素，以及合理利用钢筋的优良性能，确保梁的结构安全和施工质量。

第3章梁钢筋工程量计算第一节梁的平面表示方法一、平面注写方式系在梁的平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，如图3.1图3.1 梁的平面注写方式示意图平面注写包括集中标注和原位标注。

集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。

二、截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。

图4.1中的KL2用截面注写方式表示见图3.2。

图3.2 截面注写方式示意图三、梁的集中标注内容（1）梁的编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，且表3.1表3.1 梁的分类与编号注: （XXA）为一端悬眺；（XXB）为两端最挑，悬挑不计人跨数。

比如: KL2(2A)表示第2号框架梁，2跨，一端悬挑；L9 (7B)表示第9号非框架梁，7跨，两端有悬挑。

(2)梁截面梁编号后面紧跟着的是梁的截面，一般用"截面宽×截面高"表示，如: 300 ×650表示梁的截面宽为300mm，截面高为650mm。

(3)箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。

比如：φ10@100/200 (4)，表示箍筋为HPB235一级钢筋，直径为10mm，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

13φ10@ 150/200(2)，表示箍筋为HPB235一级钢筋，直径为10mm；梁的两端各有13个四肢箍，间距为150mm；梁的中部间距为200mm，四肢箍。

18φ12@ 150(4)/200(2)，表示箍筋为HPB235一级钢筋，直径为12mm；梁的两端各有18个四肢箍，间距为150mm，梁跨中部分，间距为200mm，双肢箍。

(4)梁上下通长筋和架立筋的表示方法1）如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋。

⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

Y500×250 表示梁下加腋，宽500，高250。

N4Φ18 表示梁腰中抗扭钢筋。
