框架梁的钢筋配筋率是根据设计要求和构件尺寸计算出来的，下面是一个简单的实例：假设有一个宽度为400毫米、高度为600毫米的矩形截面框架梁，长度为5米，设计要求承受最大荷载为100吨。
假定采用HRB400级别的钢筋，则可以按如下步骤计算梁的钢筋配筋率：1. 计算梁的截面面积：截面面积=宽度×高度=0.4m×0.6m=0.24平方米。
2. 根据设计要求计算梁的弯矩：最大弯矩=M=100吨×5米×10=5000kN·m。
3. 假设采用直径为20毫米的HRB400钢筋进行配筋，则单根钢筋的抗弯能力为Asfy=π×(20毫米/2)²×275MPa≈1539.38mm²。
4. 确定钢筋的配筋率：As/A=5000kN·m/(0.24m²×275MPa)=76.32%。
5. 对于钢筋的层间距离，根据混凝土结构设计规范的相关规定，可按照以下公式计算：h0=0.45×min(h, b)≈0.45×400毫米≈180毫米。
6. 计算钢筋的数量：As=As/A×A=0.76×0.24平方米×1539.38mm²≈281.67mm²。
因此，需要配筋的钢筋根数N≈281.67mm²/1539.38mm ²≈0.183根。
7. 将钢筋等分到每层中，计算每层的钢筋根数：每层钢筋根数=N/2≈0.09根。
8. 按照设计要求和规范要求确定钢筋的位置、间距和弯曲半径等参数。
需要注意的是，上述计算仅为示例，实际的梁的钢筋配筋率需要根据具体的设计要求和结构尺寸进行计算。
钢筋计算公式一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
梁的钢筋类型以及计算方法框架梁：一、首跨钢筋的计算 1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm 夹角=45° 二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
框架梁配筋计算上部贯通筋长度＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度 端支座锚固长度的判别条件：1、当支座宽度-保护层>=Lae且>=0.5hc+5d时，锚固长度＝max（Lae，0.5hc+5d）2、支座宽度－保护层<Lae时，锚固长度＝支座宽度－保护层+15*D端支座负筋上排钢筋长度＝Ln/3+锚固下排钢筋长度＝Ln/4+锚固（注：Ln为梁净跨长,锚固同梁上部贯通筋端锚固）中间支座负筋上排钢筋长度＝2*Ln/3+支座宽度下排钢筋长度＝2*Ln/4+支座宽度架立筋架立筋长度＝Ln/3+2*搭接（现在平法中搭接是150MM）下部钢筋框架梁下部钢筋＝净跨长度+2*锚固(或0.5Hc+5D)注：HC指柱宽，D指钢筋直径梁侧面钢筋（以通长为例）梁侧面钢筋长度＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度（当为梁侧面构造时，搭接与锚固长度为15*D；当为梁侧面受扭纵向钢筋时，锚固长度同框架梁下部钢筋）拉筋长度＝梁宽-2*保护层+2*11.9d+d拉筋根数＝（梁跨净长-50*2）/箍筋非加密间距*2+1）箍筋长度＝2*(梁高-2*保护层+梁宽-2*保护层)+(11.9*2+4)d 根数计算＝2*[(加密区长度-50)/加密间距+1]+(非加密区长度/非加密间距-1）注：当为一级抗震时，箍筋加密长度为Max（2*梁高，500） 当为二~四级抗震时，箍筋加密长度为Max（1.5*梁高，500）吊筋和次梁加筋吊筋长度＝2*20D（锚固长度）+2*斜段长度+次梁宽度+2*50 注：当梁高≤800时，斜段长度=（梁高-保护层*2）/sin(45°) 当梁高>800时，斜段长度=（梁高-保护层*2）/sin(60°)关于现浇板板内钢筋常见的主要有:(1)板水平受力底筋,竖向受力底筋(板中间层筋),(2)板水平受力面筋,竖向受力面筋(3)支座非贯通纵筋(边支座与中间支座)(4)分布筋板受力底筋：受力钢筋长度=板跨净长+两端锚固(在梁宽/2,5*D中取大值) 受力钢筋根数=(板跨净长-2*50)/布置间距+1板受力面筋：受力钢筋长度=板跨净长+两端锚固(La)受力钢筋根数=(板跨净长-2*50)/布置间距+1板受力面筋在端支座的锚固有三种构造:(1)直接取La(2)梁宽+板厚-2*保护层(3)梁宽/2+板厚-2*保护层板负筋及分布筋(一) 板边支座负筋板边支座负筋长度=左标注/(右标注)+左弯折/(右弯折)+锚固(同面筋的锚固取值)（二）板中间支座负筋板边中间支座负筋长度=左标注+右标注+左弯折+右弯折+支座宽度分布筋长度为=L净跨-两侧负筋的标注之和+2*300分布筋根数：(左标注-50)/分布筋间距+1+(右标注-50)/分布筋间距+1。

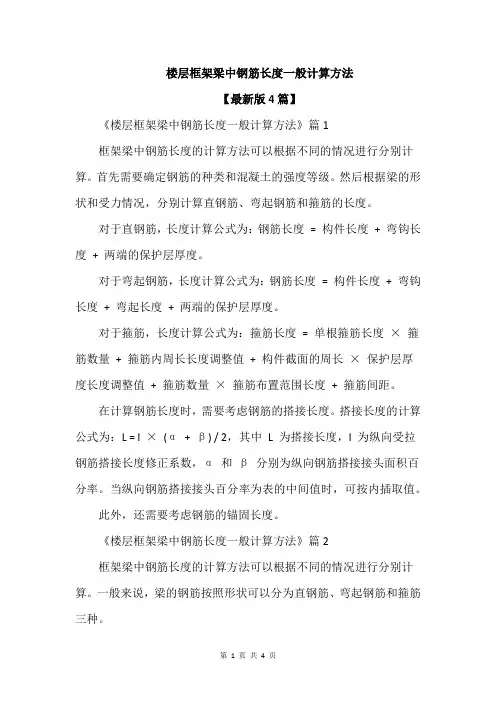

楼层框架梁中钢筋长度一般计算方法【最新版4篇】《楼层框架梁中钢筋长度一般计算方法》篇1框架梁中钢筋长度的计算方法可以根据不同的情况进行分别计算。
首先需要确定钢筋的种类和混凝土的强度等级。
然后根据梁的形状和受力情况，分别计算直钢筋、弯起钢筋和箍筋的长度。
对于直钢筋，长度计算公式为：钢筋长度= 构件长度+ 弯钩长度+ 两端的保护层厚度。
对于弯起钢筋，长度计算公式为：钢筋长度= 构件长度+ 弯钩长度+ 弯起长度+ 两端的保护层厚度。
对于箍筋，长度计算公式为：箍筋长度= 单根箍筋长度×箍筋数量+ 箍筋内周长长度调整值+ 构件截面的周长×保护层厚度长度调整值+ 箍筋数量×箍筋布置范围长度+ 箍筋间距。
在计算钢筋长度时，需要考虑钢筋的搭接长度。
搭接长度的计算公式为：L = l ×(α+ β) / 2，其中L 为搭接长度，l 为纵向受拉钢筋搭接长度修正系数，α和β分别为纵向钢筋搭接接头面积百分率。
当纵向钢筋搭接接头百分率为表的中间值时，可按内插取值。
此外，还需要考虑钢筋的锚固长度。
《楼层框架梁中钢筋长度一般计算方法》篇2框架梁中钢筋长度的计算方法可以根据不同的情况进行分别计算。
一般来说，梁的钢筋按照形状可以分为直钢筋、弯起钢筋和箍筋三种。
对于直钢筋，其长度计算公式为：钢筋长度= 构件长度+ 弯钩长度+ 两端的保护层厚度。
对于弯起钢筋，其长度计算公式为：钢筋长度= 构件长度+ 弯钩长度+ 弯起长度+ 两端的保护层厚度。
对于箍筋，其长度计算公式为：箍筋长度= 单根箍筋长度×箍筋数量+ 箍筋内周长长度+ 长度调整值+ 构件截面的周长+ 保护层厚度长度调整值+ 箍筋数量×箍筋布置范围长度+ 箍筋间距。
在计算钢筋长度时，需要考虑钢筋的搭接长度。
对于框架梁的钢筋搭接长度，可以使用抗震公式和非抗震公式进行计算，其中纵向钢筋搭接接头面积百分率（%）为25.5、100、l1.2、1.4、1.6，l 为纵向受拉钢筋搭接长度修正系数。
