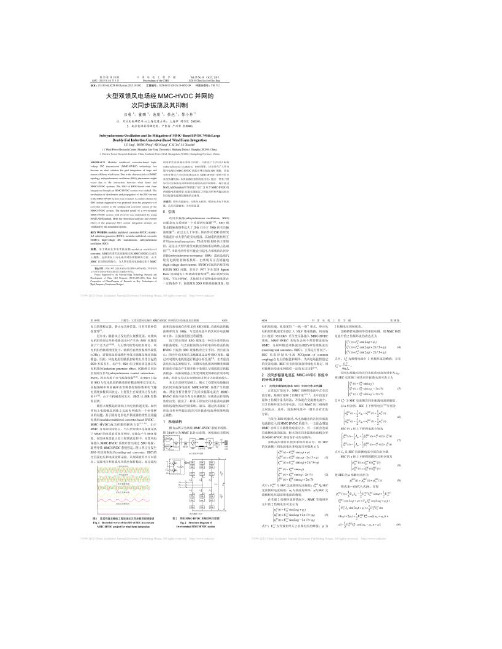

第 19 期吕敬等：大型双馈风电场经 MMC-HVDC 并网的次同步振荡及其抑制300 正极直流电流 4857 每个桥臂使用 20 个子模块级联而成。
仿真中， MMC 直流电流/A 的调制策略采用最近电平逼近调制[19]，采用电容电压排序算法来实现子模块电容电压的均衡控制[20]。
另外，仿真中模拟了一种交流振荡频率约为 20 Hz 的次同步振荡现象，以验证前文描述的理论分析和控制策略的正确性。
此处虽然给出的是确定的振荡频率值，但在其他振荡频率下仍适用，不失一般性。
首先，对次同步振荡电流在 MMC-HVDC 系统 100 负极直流电流直流电流 1.7 30 000 (谐波幅值/ 基波幅值/% 20 000 10 000 0 0 30 50 频率/Hz (b 频谱分析 100 150 中的分布及传播机制进行了仿真验证。
图 7 所示为发生 SSO 现象时SEC 三相上桥臂电流波形及其频谱分析。
从图中可以看出，风电场输出的次同步振荡电流的频率约为 20Hz(即，SEC 的桥臂电流包含直流分量、20 Hz(即分量、30 Hz(即分量、基频分量、70 Hz(即分量和 2 倍频分量。
仿真结果与理论分析一致。
SEC 三相上桥臂电流图8 Fig. 8 REC 三相上桥臂电流/A MMC-HVDC 系统直流侧电流及其频谱分析 DC-side currents of MMC-HVDC system with SSO phenomena and frequencyanalysis 200 0 1.6 t/s (a SEC 三相上桥臂电流三相上桥臂电流 60 1.7 80 (谐波幅值/ 基波幅值/% 60 (谐波幅值/ 基波幅值/% 40 20 0 0 20 30 50 70 频率/Hz (b 频谱分析 100 130 150 40 20 0 0 20 30 50 70 80 频率/Hz (b 频谱分析100 130 150 图 7 SEC 三相上桥臂电流及其频谱分析 Fig. 7 Three-phase upper arm currents of SEC with SSO phenomena and frequency analysis 图9 Fig. 9 REC 三相上桥臂电流及其频谱分析 Three-phase upper arm currents of 图 8 所示为发生 SSO 现象时MMC-HVDC 系统直流侧电流波形及其频谱分析。
海上DFIG风电场的VSC-HVDC控制策略王辉;汪小;饶志蒙【摘要】电压源换流站的柔性直流输电(VSC-HVDC)是理想的风电场电能输电方式.分析了双馈发电机(DFIG)和VSC-HVDC系统在dq轴旋转坐标系下的暂态数学模型,并结合风电场自身特点对两端换流站提出了控制策略.首先,风电场侧的换流站控制系统输出的交流母线电压幅值和相位稳定,采用定交流电压控制,并通过补偿量的设计有效抑制了风电场风速变化导致的电压波动,使风电场工作于稳定状态.电网侧的换流站控制系统直流电压稳定,内环电流控制器采用反馈线性化思想使控制系统化为线性,并实现对dq轴电流的解耦控制,提高了控制器性能.最后,基于数字仿真验证了控制策略.结果表明其控制策略具有良好的控制效果.【期刊名称】《电力系统及其自动化学报》【年(卷),期】2015(027)011【总页数】7页(P80-86)【关键词】风电场;数学模型;电压源换流站;控制策略;仿真【作者】王辉;汪小;饶志蒙【作者单位】湖南大学电气与信息工程学院,长沙410082;湖南大学电气与信息工程学院,长沙410082;湖南大学电气与信息工程学院,长沙410082【正文语种】中文【中图分类】TM723海上风电工程中，风力发电机组一般都是远离海岸线。
通过传统的交流输电时，系统会吸收大量无功功率，需要设计无功补偿，增加成本且影响其风电传输效率，而基于电压源换流器的高压直流输电技术VSC-HVDC（voltage source converterhigh voltage direct current）发展迅速。
风电场采用VSC-HVDC可提供独立的有功及无功控制，对输电线路无需无功补偿；在潮流反转时保持直流电压极性不变，滤波容量小；且能提供电压支撑作用，大幅提升风电场在发生故障情况下的低电压穿越能力，同时改善风电场对系统的抗干扰能力，因此，风电场越来越多地选择VSC-HVDC传输并网[1-3]。
风电场经MMC-HVDC并网故障穿越控制策略研究党睿;孔维一【摘要】大型风电场一般都远离负荷中心,远距离输电一直是风电发展的制约因素.模块化多电平换流器构成的新型柔性直流输电技术MMC-HVDC因其特殊的拓扑结构,成为了远距离输电的重点研究项目.当风电场经MMC-HVDC并网,电网侧发生故障会导致MMC-HVDC中产生不平衡功率进而引起直流线路电压上升,严重影响系统安全稳定运行.针对该问题进行研究,提出一种以动态卸荷电阻为主,以交流电流阈值为辅的故障穿越控制策略.于PSCAD/EMTDC仿真平台搭建了风电场经MMC-HVDC并网的仿真模型,仿真结果验证了本文故障穿越控制策略的有效性.【期刊名称】《技术与市场》【年(卷),期】2018(025)012【总页数】3页(P27-28,31)【关键词】模块化多电平换流器;风电场并网;故障穿越【作者】党睿;孔维一【作者单位】南京理工大学自动化学院,江苏南京210094;南京理工大学自动化学院,江苏南京210094【正文语种】中文0 引言当风电场采用经MMC-HVDC并网，电网侧发生故障时，导致并网点交流电压发生骤降，进而导致MMC-HVDC电网侧换流器向电网中传输的功率根据并网点电压跌落程度而相应减少。
风电场输出功率受风速控制，所以MMC-HVDC风电场侧接收的风电场输出功率不变，此时MMC-HVDC由于接收功率与输出功率的不相等而产生不平衡功率“堆积”在直流线路中，引起直流线路电压上升，严重影响MMC-HVDC与风电场的安全稳定运行[1]。
本文针对MMC-HVDC并网故障穿越问题，提出一种以动态卸荷电阻为主，以交流电流阈值为辅的综合故障穿越控制策略。
介绍了相关仿真模型与参数设置，于PSCAD/EMTDC仿真平台搭建了仿真模型，仿真结果表明了本文综合故障穿越控制策略的有效性。
1 风电场经MMC-HVDC并网系统本文仿真采用的风电场经MMC-HVDC并网故障穿越系统模型如图1所示。
大型风电基地多端 VSC-HVDC系统综述吴瀚俊;刘海涛【摘要】In recent years,the upgrowth of fully-controlled devices and pulse width modulation device PWM technology,has paved the way for the appearance and progression of VSC-HVDC technology.Multi-terminal VSC-HVDC technology can be applied to address such problems as island supply,distributed generation system connecting to large powergrids,etc.This paper elucidates the principle of VSC-HVDC,and comparesAC transmission and normal HVDC,aimed at highlighting the advantagesof VSC-HVDC.The working mode of convertors,a key part of VSC-HVDC,is also briefly introduced.More importantly,this paper demonstrates topology and coordination control strategy of multi-terminal VSC-HVDC system in large-scale offshore wind farms,and predicts its future development trend.%随着近年来全控型器件的出现和发展以及脉宽调制（ PWM）技术的日臻成熟，为VSC-HVDC技术的产生和发展创造了条件，而多端VSC-HVDC技术可以很好地解决孤岛供电、分布式发电系统接入大电网等问题。

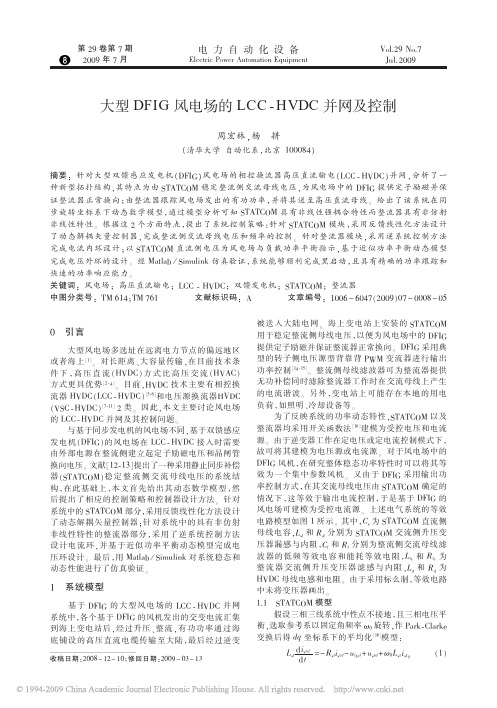

大型DFIG 风电场的LCC -HVDC 并网及控制周宏林，杨耕（清华大学自动化系，北京100084）摘要：针对大型双馈感应发电机（DFIG ）风电场的相控换流器高压直流输电（LCC -HVDC ）并网，分析了一种新型拓扑结构，其特点为由STATCOM 稳定整流侧交流母线电压，为风电场中的DFIG 提供定子励磁并保证整流器正常换向；由整流器跟踪风电场发出的有功功率，并将其送至高压直流母线。
